FIAT TIPO 4DOORS 2018 Notice d'entretien (in French)

CONFORMITÉ DES SIÈGES PASSAGER POUR L'UTILISATION DES SIÈGES
ENFANTS UNIVERSELS
La voiture est conforme à la Directive européenne 2000/3/CE qui réglemente le montage des sièges enfants aux différentes
places de la voiture, selon le tableau suivant :
Positionnement du siège enfant universel
Groupe Plages de poidsPassager avant
(*)Passager arrière
centralPassagers
arrière latéraux
Airbag activé Airbag désactivé
Groupe 0jusqu'à un poids de
13 kgXU X U
Groupe 0+jusqu'à un poids de
13 kgXU X U
Groupe 1 9-18 kg X U X U
Groupe 2 15-25 kg U U X U
Groupe 3 22-36 kg U U X U
(*) IMPORTANT : NE JAMAIS installer sur le siège avant des sièges-auto pour enfant dos à la route quand l'airbag est activé. Si l'on souhaite installer un siège dos à
la route sur le siège avant, désactiver l'airbag correspondant (voir les indications du paragraphe « Système de protection supplémentaire (SRS) - Airbag »)
X = Place assise non adaptée pour des enfants entrant dans cette catégorie de poids.
U = Indiqué pour les systèmes de retenue de la catégorie « Universelle » selon le Règlement européen CEE-R44 pour les
« Groupes » indiqués.
89

INSTALLATION D'UN
SIÈGE ENFANT ISOFIX
86) 87) 87) 88)
Les places arrière externes de la voiture
sont équipées de fixations ISOFIX pour
le montage d'un siège enfant de
manière rapide, simple et sûre. Le
système ISOFIX permet de monter des
systèmes de retenue pour enfants
ISOFIX, sans utiliser les ceintures de
sécurité de la voiture mais en attachant
directement le siège enfant à trois
fixations présentes sur la voiture.
Il est possible d'effectuer un montage
mixte de sièges enfants traditionnels et
ISOFIX sur des places différentes de la
voiture.
Pour installer un siège enfant ISOFIX,
l'accrocher aux deux fixations
métalliques 1 fig. 82 situées sur l'arrière
du coussin du siège arrière, au point de
contact avec le dossier, puis fixer
l'accroche supérieure du siège enfant à
la fixation 2 fig. 83 située derrière le
l'appuie-tête du siège.
À titre indicatif, fig. 85 présente un
exemple de siège enfant ISOFIX
Universel qui couvre le groupe de poids
1.
ATTENTION La figure fig. 85 est fournie
uniquement à titre indicatif pour le
montage. Monter le siège enfant en
suivant les instructions qui doivent
obligatoirement être remises avec le
siège.
8206096J0008EM
8306096J0006EM
84F1B0117C
8506096J0007EM
90
SÉCURITÉ

REMARQUE Lorsque l'on utilise un
siège auto pour enfant ISOFIX
Universel, on ne peut utiliser que des
sièges enfants homologués selon la
réglementation ECE R44 "Isofix
universels” (R44/03 ou mises à jour
successives) (voir fig. 84 ).
91

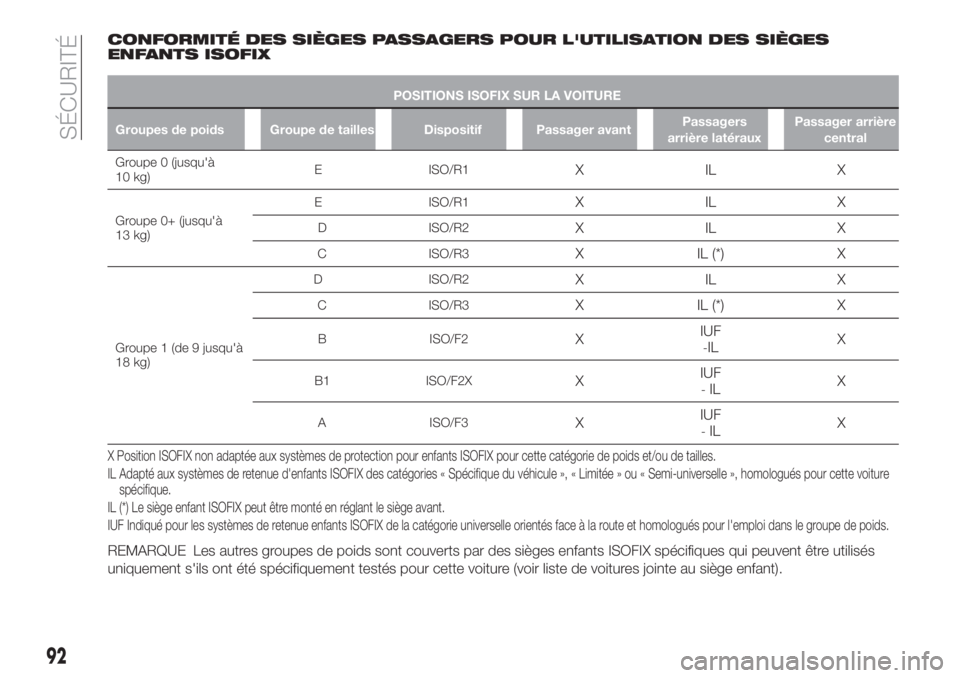

CONFORMITÉ DES SIÈGES PASSAGERS POUR L'UTILISATION DES SIÈGES
ENFANTS ISOFIX
POSITIONS ISOFIX SUR LA VOITURE
Groupes de poids Groupe de tailles Dispositif Passager avantPassagers
arrière latérauxPassager arrière
central
Groupe 0 (jusqu'à
10 kg)E ISO/R1XILX
Groupe 0+ (jusqu'à
13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Groupe 1 (de 9 jusqu'à
18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF-ILX
B1 ISO/F2XXIUF-ILX
A ISO/F3XIUF-ILX
X Position ISOFIX non adaptée aux systèmes de protection pour enfants ISOFIX pour cette catégorie de poids et/ou de tailles.
IL Adapté aux systèmes de retenue d'enfants ISOFIX des catégories « Spécifique du véhicule », « Limitée » ou « Semi-universelle », homologués pour cette voiture
spécifique.
IL (*) Le siège enfant ISOFIX peut être monté en réglant le siège avant.
IUF Indiqué pour les systèmes de retenue enfants ISOFIX de la catégorie universelle orientés face à la route et homologués pour l'emploi dans le groupede poids.
REMARQUE Les autres groupes de poids sont couverts par des sièges enfants ISOFIX spécifiques qui peuvent être utilisés
uniquement s'ils ont été spécifiquement testés pour cette voiture (voir liste de voitures jointe au siège enfant).
92
SÉCURITÉ

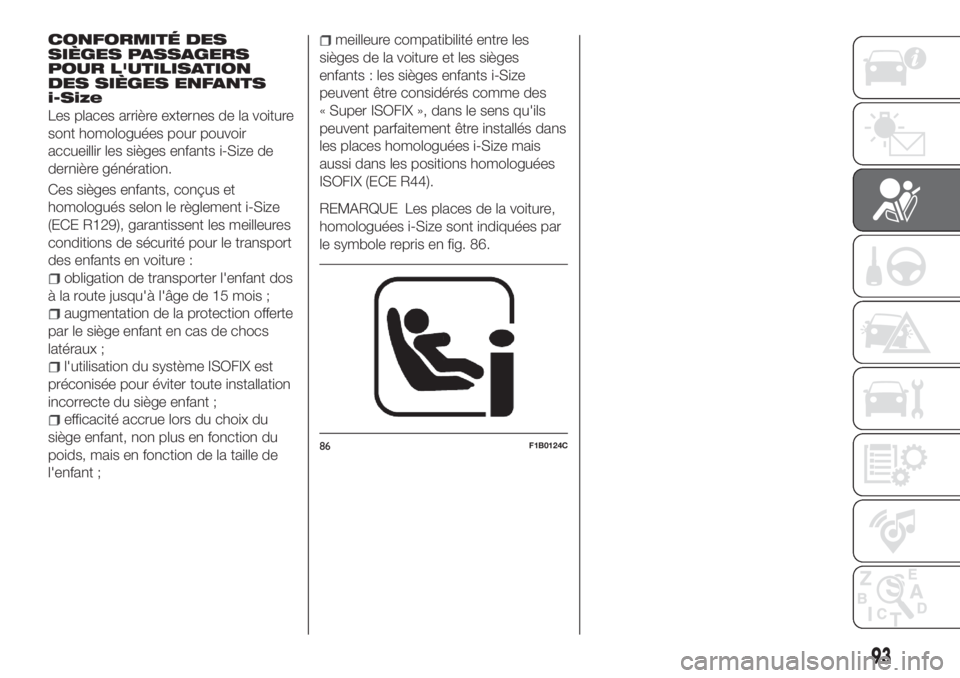

CONFORMITÉ DES
SIÈGES PASSAGERS
POUR L'UTILISATION
DES SIÈGES ENFANTS
i-Size
Les places arrière externes de la voiture
sont homologuées pour pouvoir
accueillir les sièges enfants i-Size de
dernière génération.
Ces sièges enfants, conçus et
homologués selon le règlement i-Size
(ECE R129), garantissent les meilleures
conditions de sécurité pour le transport
des enfants en voiture :
obligation de transporter l'enfant dos
à la route jusqu'à l'âge de 15 mois ;
augmentation de la protection offerte
par le siège enfant en cas de chocs
latéraux ;
l'utilisation du système ISOFIX est
préconisée pour éviter toute installation
incorrecte du siège enfant ;
efficacité accrue lors du choix du
siège enfant, non plus en fonction du
poids, mais en fonction de la taille de
l'enfant ;
meilleure compatibilité entre les
sièges de la voiture et les sièges
enfants : les sièges enfants i-Size
peuvent être considérés comme des
« Super ISOFIX », dans le sens qu'ils
peuvent parfaitement être installés dans
les places homologuées i-Size mais
aussi dans les positions homologuées
ISOFIX (ECE R44).
REMARQUE Les places de la voiture,
homologuées i-Size sont indiquées par
le symbole repris en fig. 86.
86F1B0124C
93

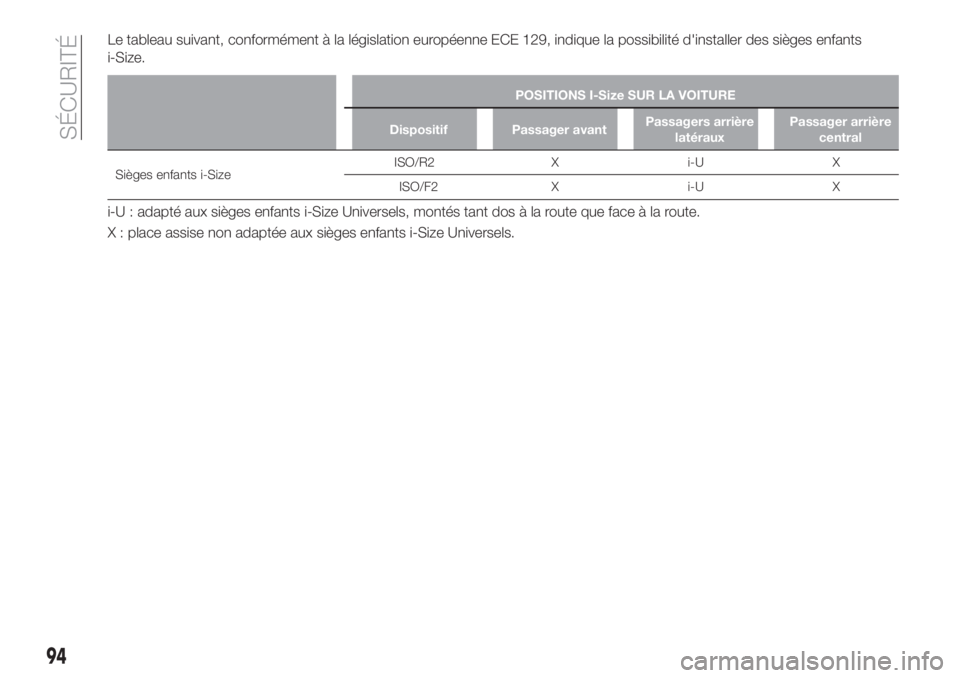

Le tableau suivant, conformément à la législation européenne ECE 129, indique la possibilité d'installer des sièges enfants
i-Size.
POSITIONS I-Size SUR LA VOITURE
Dispositif Passager avantPassagers arrière
latérauxPassager arrière
central
Sièges enfants i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
i-U : adapté aux sièges enfants i-Size Universels, montés tant dos à la route que face à la route.
X : place assise non adaptée aux sièges enfants i-Size Universels.
94
SÉCURITÉ

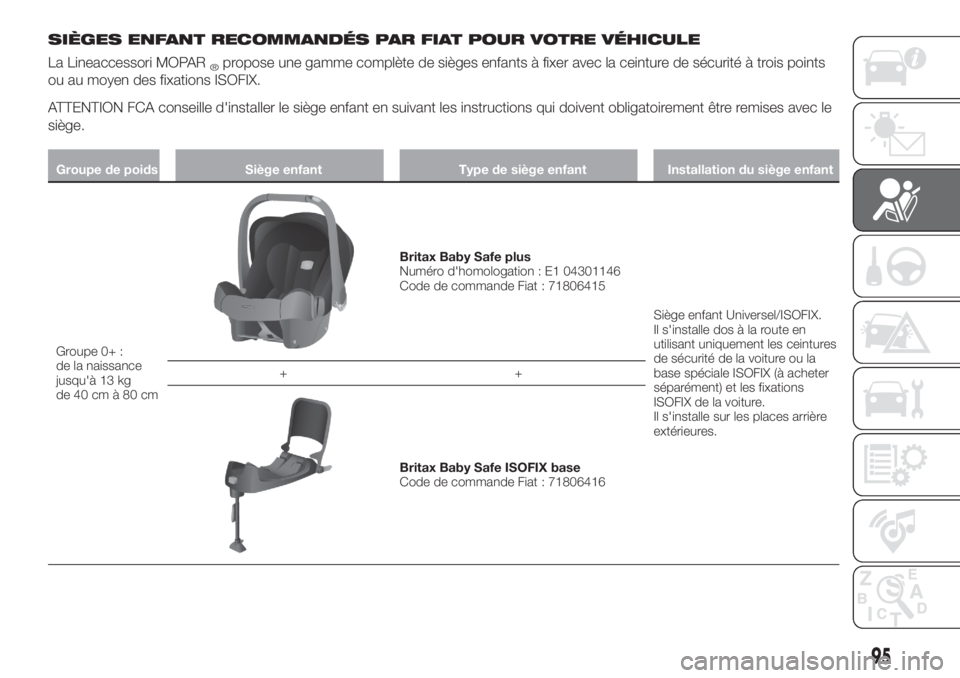

SIÈGES ENFANT RECOMMANDÉS PAR FIAT POUR VOTRE VÉHICULE
La Lineaccessori MOPAR®propose une gamme complète de sièges enfants à fixer avec la ceinture de sécurité à trois points
ou au moyen des fixations ISOFIX.
ATTENTION FCA conseille d'installer le siège enfant en suivant les instructions qui doivent obligatoirement être remises avec le
siège.
Groupe de poids Siège enfant Type de siège enfant Installation du siège enfant
Groupe 0+ :
de la naissance
jusqu'à 13 kg
de 40 cm à 80 cm
Britax Baby Safe plus
Numéro d'homologation : E1 04301146
Code de commande Fiat : 71806415
Siège enfant Universel/ISOFIX.
Il s'installe dos à la route en
utilisant uniquement les ceintures
de sécurité de la voiture ou la
base spéciale ISOFIX (à acheter
séparément) et les fixations
ISOFIX de la voiture.
Il s'installe sur les places arrière
extérieures. ++
Britax Baby Safe ISOFIX base
Code de commande Fiat : 71806416
95

Groupe de poids Siège enfant Type de siège enfant Installation du siège enfant
Groupe 1 :
de 9 jusqu'à
18 kg
de 67 cm à
105 cm
Fair G0/1S
Numéro d'homologation : E4 04443718
Code de commande Fiat : 71807388
Siège enfant Universel/ISOFIX.
Il peut être installé en utilisant
uniquement les ceintures de
sécurité de la voiture
(uniquement face à la route) ou
bien avec les fixations ISOFIX de
la voiture.
FCA conseille de l'installer en
utilisant la plate-forme ISOFIX
dos à la route (RWF type«G»-
à acheter séparément) ou bien la
plate-forme ISOFIX face à la
route (FWF type«A»-àacheter
séparément), ainsi que
l'appuie-tête rigide (à acheter
séparément) et les fixations
ISOFIX de la voiture.
Il s'installe sur les places arrière
extérieures. ++
Référence A : Plate-forme Fair ISOFIX
RWFtype«G»pour G 0/1S
Code de commande Fiat : 71807455
ou bien
Référence B : Plate-forme Fair ISOFIX
FWFdetype«A»pour G 0/1S
Code de commande Fiat : 71805364
++
Appuie-tête rigide FAIR
Code de commande Fiat : 71807387
96
SÉCURITÉ

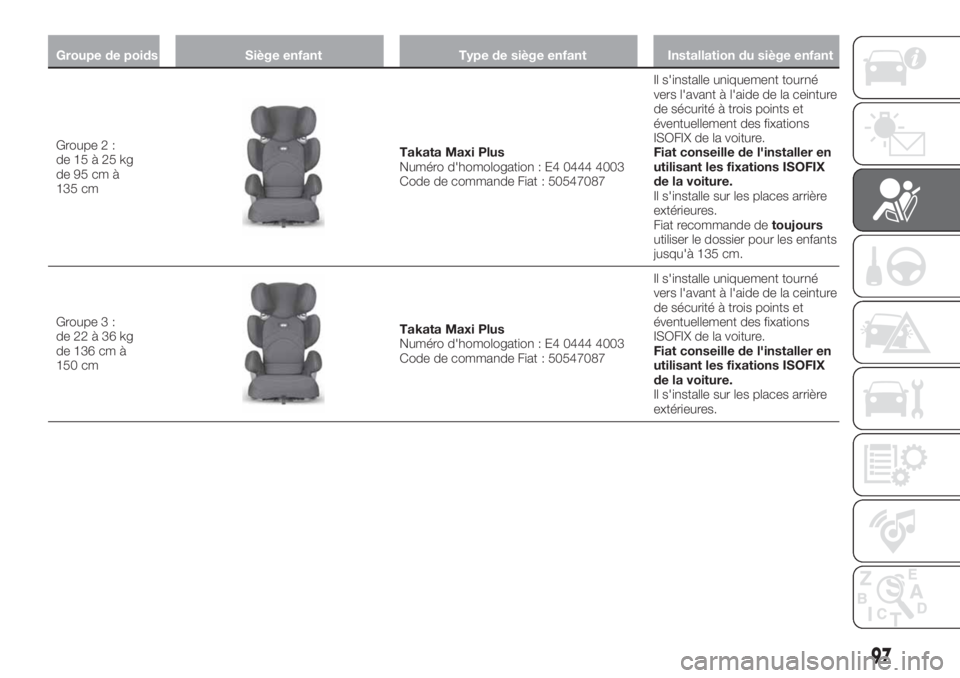

Groupe de poids Siège enfant Type de siège enfant Installation du siège enfant
Groupe 2 :
de15à25kg
de 95 cm à
135 cmTakata Maxi Plus
Numéro d'homologation : E4 0444 4003
Code de commande Fiat : 50547087Il s'installe uniquement tourné
vers l'avant à l'aide de la ceinture
de sécurité à trois points et
éventuellement des fixations
ISOFIX de la voiture.
Fiat conseille de l'installer en
utilisant les fixations ISOFIX
de la voiture.
Il s'installe sur les places arrière
extérieures.
Fiat recommande detoujours
utiliser le dossier pour les enfants
jusqu'à 135 cm.
Groupe 3 :
de22à36kg
de 136 cm à
150 cm
Takata Maxi Plus
Numéro d'homologation : E4 0444 4003
Code de commande Fiat : 50547087Il s'installe uniquement tourné
vers l'avant à l'aide de la ceinture
de sécurité à trois points et
éventuellement des fixations
ISOFIX de la voiture.
Fiat conseille de l'installer en
utilisant les fixations ISOFIX
de la voiture.
Il s'installe sur les places arrière
extérieures.
97

Principales précautions à suivre
pour transporter des enfants en
toute sécurité
Installer les sièges enfants sur la
banquette arrière, car cette position
s'avère être la plus protégée en cas de
choc.
Conserver le siège enfant tourné dos
à la route le plus longtemps possible, si
possible jusqu'à l'âge de 3-4 ans de
l'enfant.
En cas de désactivation de l'airbag
frontal côté passager (si prévu), toujours
contrôler la désactivation effective au
moyen de l'allumage permanent du
témoin spécifique sur la platine de la
planche de bord.
Suivre scrupuleusement les
instructions fournies avec le siège
enfant. Les conserver dans la voiture
avec les papiers et cette Notice. Ne
jamais utiliser de sièges enfants
dépourvus de mode d'emploi.
Chaque système de retenue est
rigoureusement réservé pour une
personne seule : ne jamais l'utiliser pour
attacher deux enfants simultanément.
Toujours vérifier que les ceintures de
sécurité n'appuient pas sur le cou de
l'enfant.
Vérifier systématiquement en tirant
sur la sangle que les ceintures de
sécurité sont bien bouclées.
Pendant le voyage, ne pas permettre
à l'enfant de prendre des positions
anormales ou de déboucler sa ceinture
de sécurité.
Ne pas permettre à l'enfant de
positionner la partie diagonale de la
ceinture de sécurité sous les bras ou
derrière le dos.
Ne jamais transporter des enfants en
les tenant dans les bras, même s'il
s'agit de nouveau-nés. Personne n'est
en mesure de les retenir en cas de
choc.
Si le véhicule a subit un accident ou
accrochage, remplacer le siège-auto
pour enfant par un neuf. De plus
remplacer, selon le type de siège enfant
installé, les systèmes d'ancrage Isofix
ou la ceinture de sécurité à laquelle le
siège enfant était attaché.
Chaque siège enfant face à la route
monté sur le siège arrière extérieur,
indépendamment de son groupe de
poids, doit être installé après avoir
déposé l'appuie-tête du siège arrière
destiné à le recevoir. Cette disposition
ne s'applique pas aux coussins
rehausseurs (sans dossier) : ces
coussins rehausseurs doivent être
installés lorsque l'appuie-tête du siège
recevant ceux-ci est en place.
ATTENTION
78)GRAVE DANGER : quand l'airbag
frontal côté passager est actif, ne pas
installer sur le siège avant du passager des
sièges enfant qui se montent dans le sens
contraire de la marche. L'activation de
l'airbag, en cas de choc, pourrait
provoquer des lésions mortelles à l'enfant
transporté, indépendamment de la gravité
du choc. Il est conseillé de toujours
transporter les enfants dans leur siège sur
la banquette arrière, car cette position s'est
avérée la plus protégée en cas d'accident.
79)L'obligation de désactiver l'airbag si
l'on installe un siège enfant dos à la route
figure sur l'étiquette collée sur le pare-soleil
avec les symboles appropriés. Respecter
les indications figurant sur le pare-soleil
côté passager (voir la description du
paragraphe « Système de protection
supplémentaire (SRS) - Airbags »).
80)S'il faut transporter un enfant sur le
siège avant côté passager avec un siège
enfant qui se monte dos à la route, les
airbags côté passager frontal et latéral
(Side bag) doivent être désactivés via le
Menu principal du système Connect (se
référer au paragraphe "Système de
protection supplémentaire (SRS) - Air Bag"
et vérifier que leur désactivation soit bien
signalée par l'allumage de la LED
du
plafonnier avant. En outre, le siège
passager doit être reculé jusqu'en butée,
pour éviter tout contact du siège enfant
avec la planche de bord.
81)Ne pas actionner le siège avant ou
arrière s'ilyaunenfant sur le même siège
ou assis sur le siège enfant
98
SÉCURITÉ
