FIAT TIPO 4DOORS 2018 Notice d'entretien (in French)

TYPES D'AMPOULES
Les ampoules montées sur la voiture sont les suivantes
Ampoules entièrement en verre (type 1): elles sont introduites par
pression. Tirer pour les extraire.
Ampoules à baïonnette (type 2): pour les sortir de la douille,
appuyer sur le bulbe, le tourner dans le sens inverse des aiguilles
d'une montre et l'extraire.
Ampoules halogènes (type 3): pour enlever l'ampoule, tirer le
connecteur et l'extraire.
Ampoules halogènes (type 4): pour enlever l'ampoule, la tourner
dans le sens inverse des aiguilles d'une montre.
Ampoules à décharge de gaz xénon (type 5) :
(pour versions/marchés où il est prévu)
pour remplacer l’ampoule, s'adresser au Réseau Après-vente Fiat.
129

Ampoules Tipo Puissance Référence figure
Feu de position avant/Feux de jour (D.R.L.) H15 15W 4
Feux de route (halogène) H15 55W 4
Feux de croisement H7 55W 3
Feux de route/Feux de croisement (à décharge de gaz
Xénon)
(pour versions/marchés où il est prévu)D5S 25W 5
Clignotants avant PY21W 21W 2
N° d'immatriculation W5W 5W 1
Feu de position arrière/Stop P21W 21W 2
Clignotants arrière WY16W 16W 1
Marche arrière W16W 16W 1
3°stop W5W 5W 1
Antibrouillard H11 55W 4
Antibrouillard arrière W16W 16W 1
Plafonnier avant C5W 5W 1
Plafonnier avant (ailettes pare-soleil) C5W 5W 1
Plafonnier arrière C5W 6W 1
Plafonnier du coffre à bagages W5W 5W 1
Plafonnier de la boîte à gants W5W 5W 1
130
SITUATIONS D'URGENCE

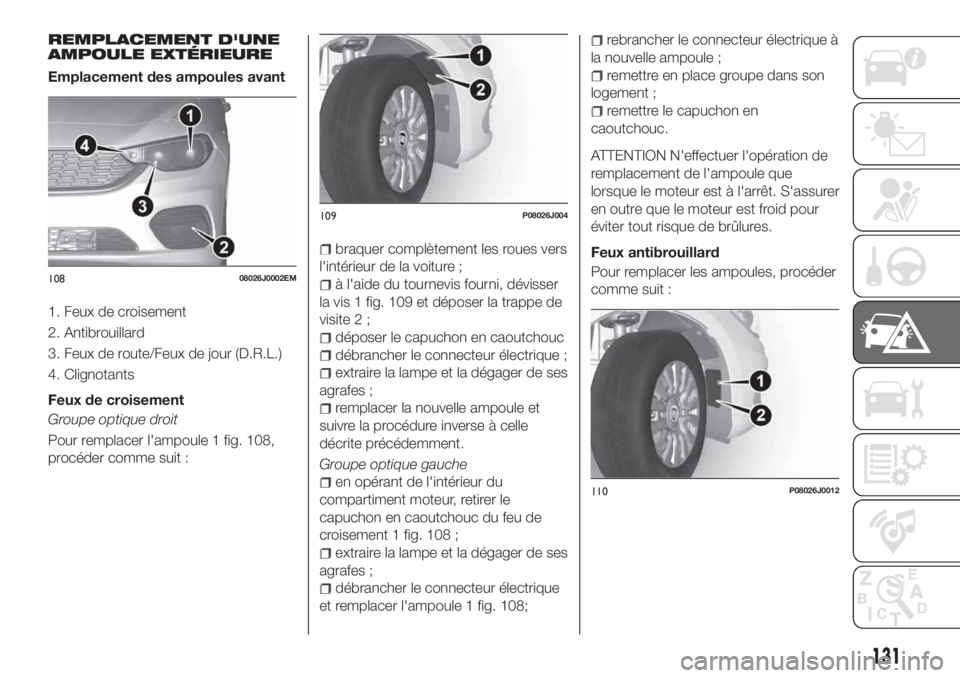

REMPLACEMENT D'UNE
AMPOULE EXTÉRIEURE
Emplacement des ampoules avant
1. Feux de croisement
2. Antibrouillard
3. Feux de route/Feux de jour (D.R.L.)
4. Clignotants
Feux de croisement
Groupe optique droit
Pour remplacer l'ampoule 1 fig. 108,
procéder comme suit :
braquer complètement les roues vers
l'intérieur de la voiture ;
à l'aide du tournevis fourni, dévisser
la vis 1 fig. 109 et déposer la trappe de
visite 2 ;
déposer le capuchon en caoutchouc
débrancher le connecteur électrique ;
extraire la lampe et la dégager de ses
agrafes ;
remplacer la nouvelle ampoule et
suivre la procédure inverse à celle
décrite précédemment.
Groupe optique gauche
en opérant de l'intérieur du
compartiment moteur, retirer le
capuchon en caoutchouc du feu de
croisement 1 fig. 108 ;
extraire la lampe et la dégager de ses
agrafes ;
débrancher le connecteur électrique
et remplacer l'ampoule 1 fig. 108;
rebrancher le connecteur électrique à
la nouvelle ampoule ;
remettre en place groupe dans son
logement ;
remettre le capuchon en
caoutchouc.
ATTENTION N'effectuer l'opération de
remplacement de l'ampoule que
lorsque le moteur est à l'arrêt. S'assurer
en outre que le moteur est froid pour
éviter tout risque de brûlures.
Feux antibrouillard
Pour remplacer les ampoules, procéder
comme suit :
10808026J0002EM
109P08026J004
110P08026J0012
131

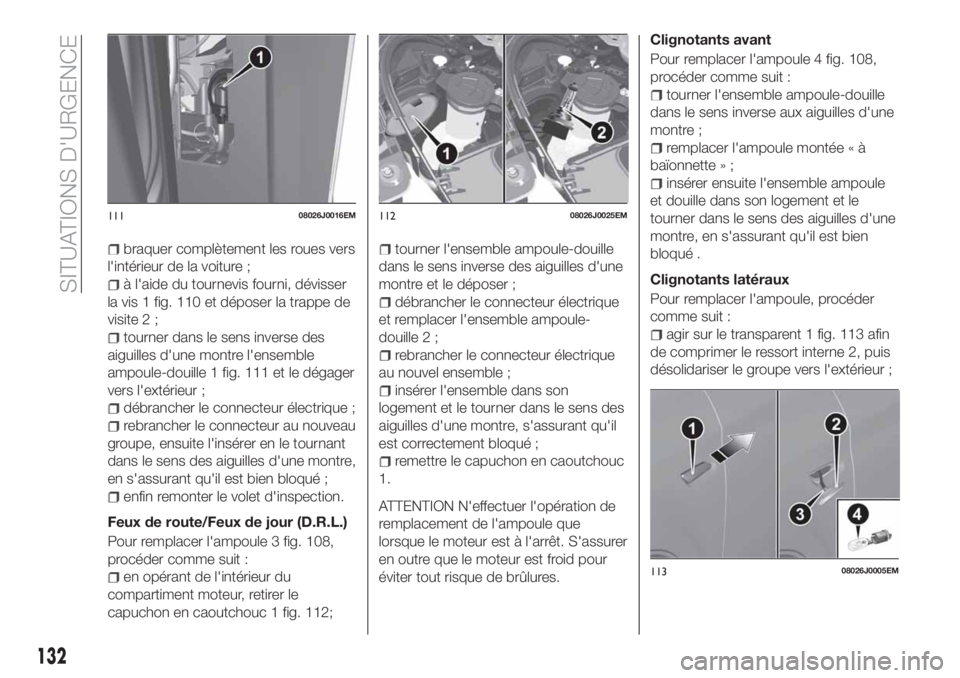

braquer complètement les roues vers
l'intérieur de la voiture ;
à l'aide du tournevis fourni, dévisser
la vis 1 fig. 110 et déposer la trappe de
visite 2 ;
tourner dans le sens inverse des
aiguilles d'une montre l'ensemble
ampoule-douille 1 fig. 111 et le dégager
vers l'extérieur ;
débrancher le connecteur électrique ;
rebrancher le connecteur au nouveau
groupe, ensuite l'insérer en le tournant
dans le sens des aiguilles d'une montre,
en s'assurant qu'il est bien bloqué ;
enfin remonter le volet d'inspection.
Feux de route/Feux de jour (D.R.L.)
Pour remplacer l'ampoule 3 fig. 108,
procéder comme suit :
en opérant de l'intérieur du
compartiment moteur, retirer le
capuchon en caoutchouc 1 fig. 112;
tourner l'ensemble ampoule-douille
dans le sens inverse des aiguilles d'une
montre et le déposer ;
débrancher le connecteur électrique
et remplacer l'ensemble ampoule-
douille 2 ;
rebrancher le connecteur électrique
au nouvel ensemble ;
insérer l'ensemble dans son
logement et le tourner dans le sens des
aiguilles d'une montre, s'assurant qu'il
est correctement bloqué ;
remettre le capuchon en caoutchouc
1.
ATTENTION N'effectuer l'opération de
remplacement de l'ampoule que
lorsque le moteur est à l'arrêt. S'assurer
en outre que le moteur est froid pour
éviter tout risque de brûlures.
Clignotants avant
Pour remplacer l'ampoule 4 fig. 108,
procéder comme suit :
tourner l'ensemble ampoule-douille
dans le sens inverse aux aiguilles d'une
montre ;
remplacer l'ampoule montée « à
baïonnette » ;
insérer ensuite l'ensemble ampoule
et douille dans son logement et le
tourner dans le sens des aiguilles d'une
montre, en s'assurant qu'il est bien
bloqué .
Clignotants latéraux
Pour remplacer l'ampoule, procéder
comme suit :
agir sur le transparent 1 fig. 113 afin
de comprimer le ressort interne 2, puis
désolidariser le groupe vers l'extérieur ;
11108026J0016EM11208026J0025EM
11308026J0005EM
132
SITUATIONS D'URGENCE

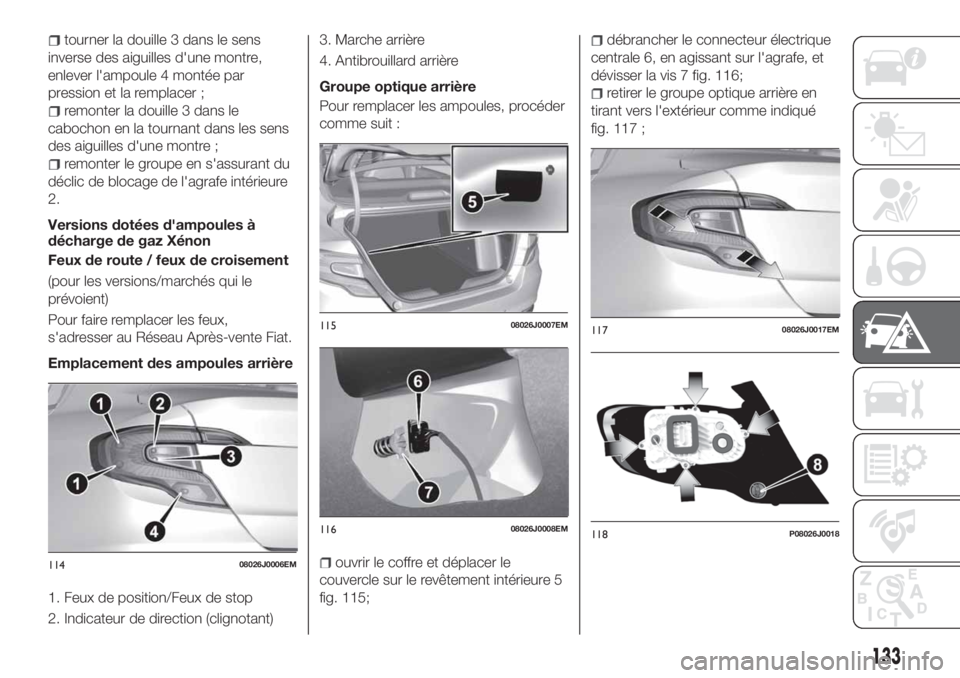

tourner la douille 3 dans le sens
inverse des aiguilles d'une montre,
enlever l'ampoule 4 montée par
pression et la remplacer ;
remonter la douille 3 dans le
cabochon en la tournant dans les sens
des aiguilles d'une montre ;
remonter le groupe en s'assurant du
déclic de blocage de l'agrafe intérieure
2.
Versions dotées d'ampoules à
décharge de gaz Xénon
Feux de route / feux de croisement
(pour les versions/marchés qui le
prévoient)
Pour faire remplacer les feux,
s'adresser au Réseau Après-vente Fiat.
Emplacement des ampoules arrière
1. Feux de position/Feux de stop
2. Indicateur de direction (clignotant)3. Marche arrière
4. Antibrouillard arrière
Groupe optique arrière
Pour remplacer les ampoules, procéder
comme suit :
ouvrir le coffre et déplacer le
couvercle sur le revêtement intérieure 5
fig. 115;
débrancher le connecteur électrique
centrale 6, en agissant sur l'agrafe, et
dévisser la vis 7 fig. 116;
retirer le groupe optique arrière en
tirant vers l'extérieur comme indiqué
fig. 117 ;
11408026J0006EM
11508026J0007EM
11608026J0008EM
11708026J0017EM
118P08026J0018
133

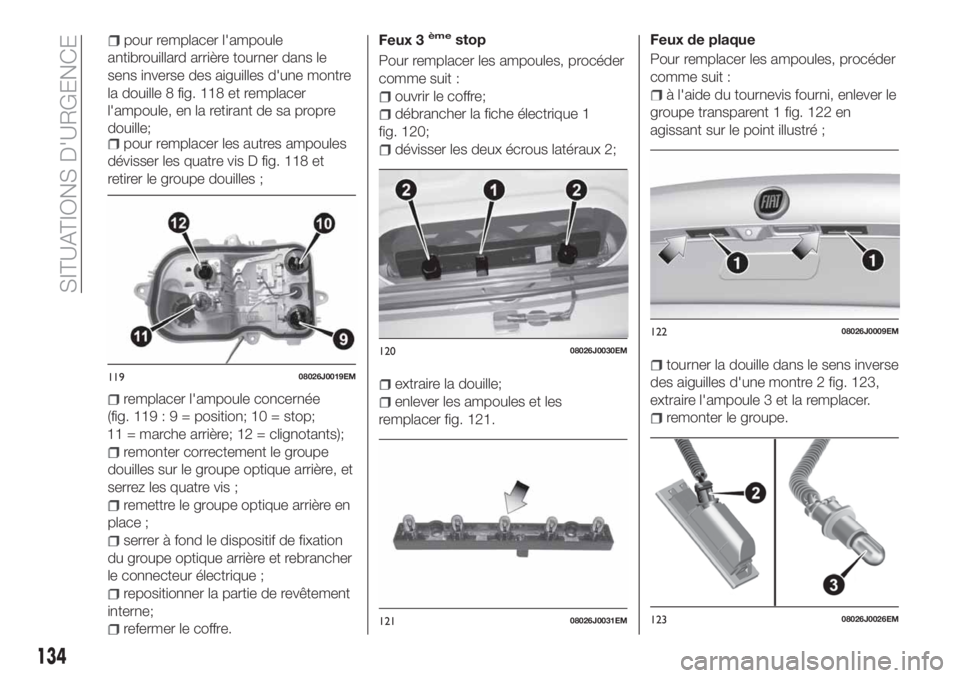

l'ampoule, en la retirant de sa propre
douille;
pour remplacer les autres ampoules
dévisser les quatre vis D fig. 118 et
retirer le groupe douilles ;
remplacer l'ampoule concernée
(fig. 119:9=position; 10 = stop;
11 =
marche arrière; 12 = clignotants);
remonter correctement le groupe
douilles sur le groupe optique arrière, et
serrez les quatre vis ;
remettre le groupe optique arrière en
place ;
serrer à fond le dispositif de fixation
du groupe optique arrière et rebrancher
le connecteur électrique ;
repositionner la partie de revêtement
interne;
refermer le coffre.Feux 3
èmestop
Pour remplacer les ampoules, procéder
comme suit :
ouvrir le coffre;
débrancher la fiche électrique 1
fig. 120;
dévisser les deux écrous latéraux 2;
extraire la douille;
enlever les ampoules et les
remplacer fig. 121.Feux de plaque
Pour remplacer les ampoules, procéder
comme suit :
à l'aide du tournevis fourni, enlever le
groupe transparent 1 fig. 122 en
agissant sur le point illustré ;
tourner la douille dans le sens inverse
des aiguilles d'une montre 2 fig. 123,
extraire l'ampoule 3 et la remplacer.
remonter le groupe.
11908026J0019EM
12008026J0030EM
12108026J0031EM
12208026J0009EM
12308026J0026EM
134
SITUATIONS D'URGENCE
pour remplacer l'ampoule
antibrouillard arrière tourner dans le
sens inverse des aiguilles d'une montre
la douille 8 fig. 118 et remplacer

REMARQUE Avant la dépose du
cabochon de feu, s'assurer de protéger
(par ex. avec un chiffon) la pointe du
tournevis, afin de ne pas endommager
le cabochon.
ATTENTION
127)Avant de remplacer l'ampoule,
attendre le refroidissement des conduits
d'échappement : DANGER DE BRÛLURES
!
128)Des modifications ou des réparations
du circuit électrique effectuées de manière
incorrecte et sans tenir compte des
caractéristiques techniques du circuit
peuvent provoquer des anomalies de
fonctionnement avec risques d'incendie.
129)Les ampoules halogènes contiennent
du gaz sous pression ; en cas de rupture,
des fragments de verre peuvent être
projetés.
130)Ne remplacer les ampoules que
lorsque le moteur est coupé et que le
véhicule se trouve dans une position qui ne
constitue pas un danger pour la circulation
et qui permet d'effectuer l'opération en
conditions de sécurité (consulter le
paragraphe « À l'arrêt »). S'assurer en
outre que le moteur est froid pour éviter
tout risque de brûlures.
ATTENTION
49)Ne manipuler les ampoules halogènes
qu'en les prenant par la partie métallique.
Si on touche le bulbe transparent avec les
doigts, l'intensité de la lumière baisse et la
durée de vie de l'ampoule risque aussi
d'être réduite. En cas de contact
accidentel, frotter le bulbe avec un chiffon
trempé dans l'alcool, puis laisser sécher.
REMPLACEMENT
DES FUSIBLES
GÉNÉRALITÉS
131) 132) 133) 134)
50)
Les fusibles protègent le circuit
électrique et interviennent en cas
d'anomalie ou d'intervention impropre
sur le circuit.
Petite pince pour l’extraction des
fusibles
Pour remplacer un fusible, utiliser la
petite pince accrochée à l'intérieure du
couvercle de la centrale fusibles du
compartiment moteur (voir fig. 124 ).
La petite pince a deux extrémités
différentes, qui ont été spécialement
conçues pour la dépose des différents
types de fusibles présents dans la
voiture.
135

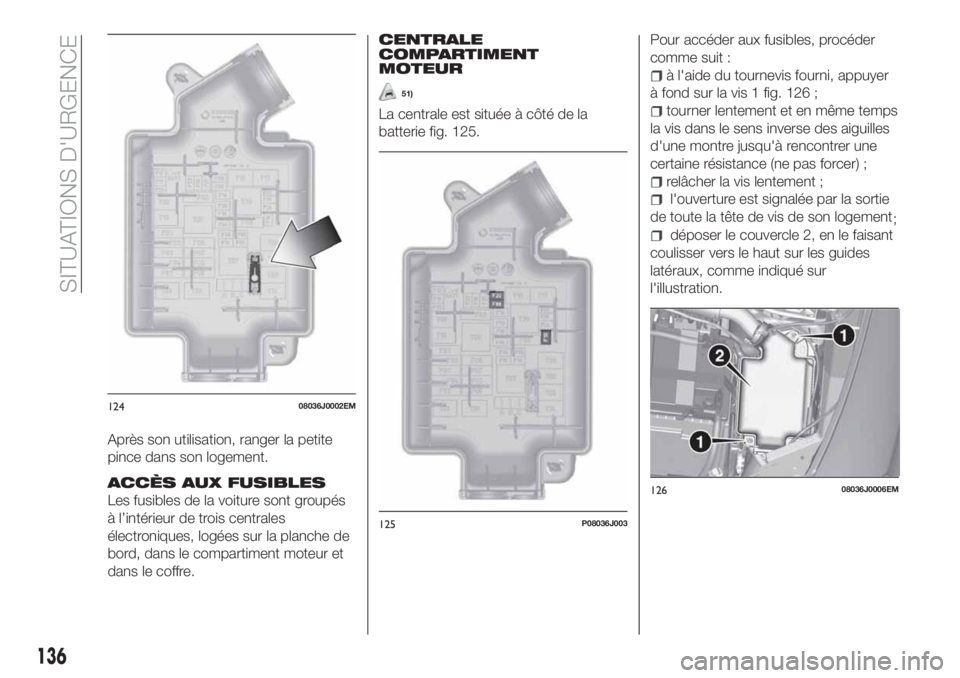

Après son utilisation, ranger la petite
pince dans son logement.
ACCÈS AUX FUSIBLES
Les fusibles de la voiture sont groupés
à l’intérieur de trois centrales
électroniques, logées sur la planche de
bord, dans le compartiment moteur et
dans le coffre.
CENTRALE
COMPARTIMENT
MOTEUR
51)
La centrale est située à côté de la
batterie fig. 125.Pour accéder aux fusibles, procéder
comme suit :
à l'aide du tournevis fourni, appuyer
à fond sur la vis 1 fig. 126 ;
tourner lentement et en même temps
la vis dans le sens inverse des aiguilles
d'une montre jusqu'à rencontrer une
certaine résistance (ne pas forcer) ;
relâcher la vis lentement ;
l'ouverture est signalée par la sortie
de toute la tête de vis de son logement
;
déposer le couvercle 2, en le faisant
coulisser vers le haut sur les guides
latéraux, comme indiqué sur
l'illustration.
12408036J0002EM
125P08036J003
12608036J0006EM
136
SITUATIONS D'URGENCE

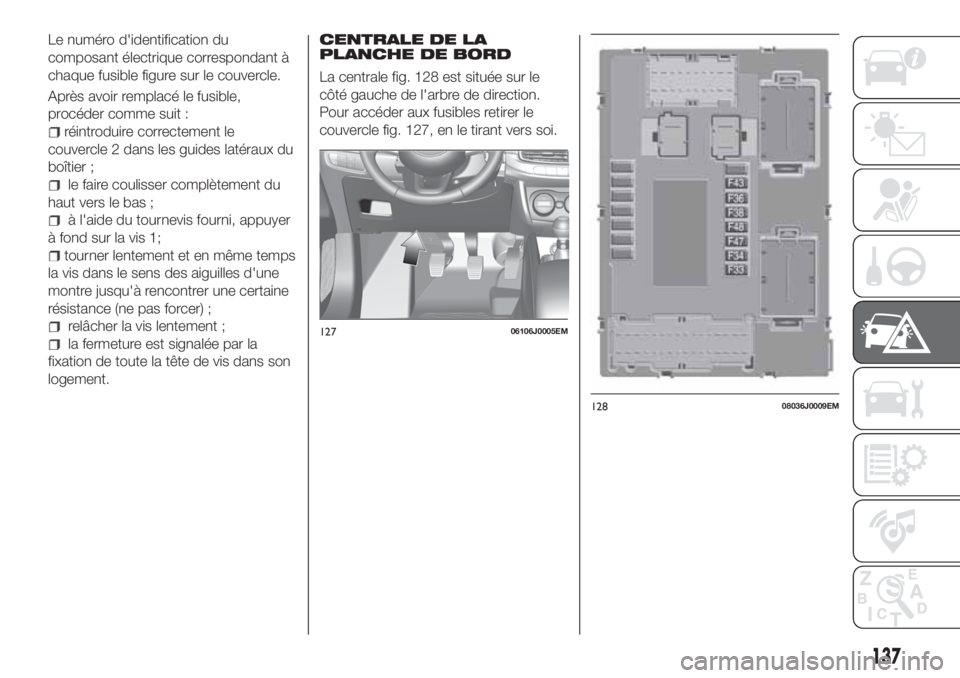

Le numéro d'identification du
composant électrique correspondant à
chaque fusible figure sur le couvercle.
Après avoir remplacé le fusible,
procéder comme suit :
réintroduire correctement le
couvercle 2 dans les guides latéraux du
boîtier ;
le faire coulisser complètement du
haut vers le bas ;
à l'aide du tournevis fourni, appuyer
à fond sur la vis 1;
tourner lentement et en même temps
la vis dans le sens des aiguilles d'une
montre jusqu'à rencontrer une certaine
résistance (ne pas forcer) ;
relâcher la vis lentement ;
la fermeture est signalée par la
fixation de toute la tête de vis dans son
logement.
CENTRALE DE LA
PLANCHE DE BORD
La centrale fig. 128 est située sur le
côté gauche de l'arbre de direction.
Pour accéder aux fusibles retirer le
couvercle fig. 127, en le tirant vers soi.
12706106J0005EM
12808036J0009EM
137

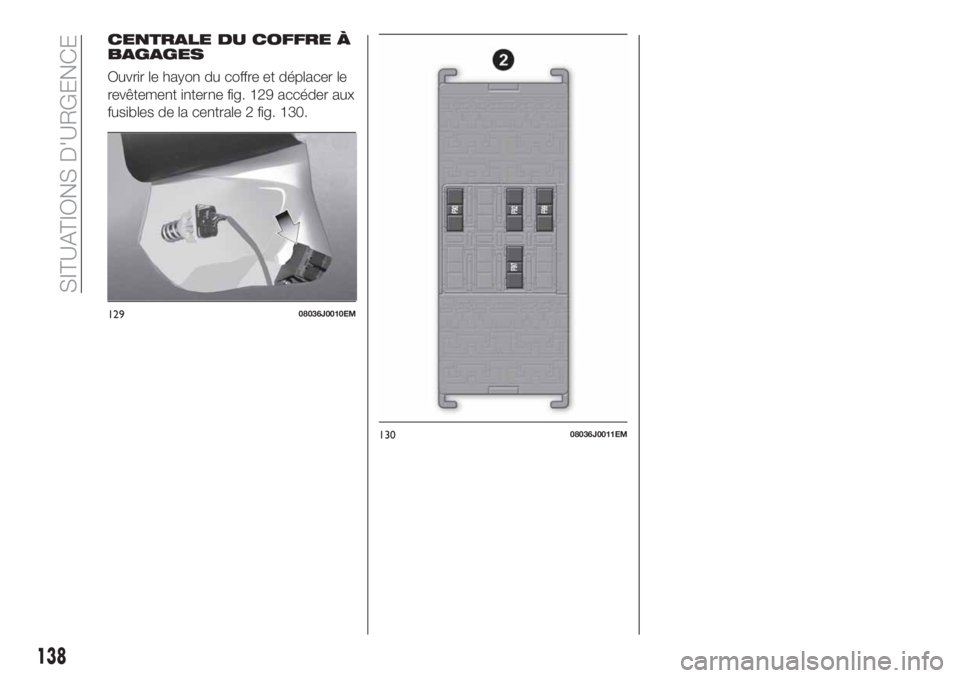

CENTRALE DU COFFRE À
BAGAGES
Ouvrir le hayon du coffre et déplacer le
revêtement interne fig. 129 accéder aux
fusibles de la centrale 2 fig. 130.
12908036J0010EM
13008036J0011EM
138
SITUATIONS D'URGENCE
