FIAT TIPO 4DOORS 2018 Notice d'entretien (in French)

CONTRÔLES
PÉRIODIQUES
Tous les1 000km ou avant de longs
voyages, contrôler et rétablir
éventuellement :
le niveau du liquide de
refroidissement du moteur ;
le niveau du liquide de freins ;
le niveau du liquide de lave-glace ;
la pression et l'état des pneus ;
le fonctionnement du système
d'éclairage (phares, clignotants,
signaux de détresse, etc.) ;
le fonctionnement du système
d'essuie-lave-glace et le
positionnement/usure des balais
d'essuie-glace
Tous les3 000km, contrôler et rétablir
éventuellement : le niveau de l’huile
moteur.
UTILISATION DU
VÉHICULE DANS DES
CONDITIONS SÉVÈRES
Si la voiture est principalement utilisée
dans l'une des conditions suivantes :
routes poussiéreuses ;
trajets courts (moins de 7-8 km) et
fréquents et par une température
extérieure inférieure à zéro ;
moteur qui tourne fréquemment au
ralenti ou conduite sur de longues
distances à vitesse réduite, ou en cas
d'inactivité prolongée ;il est nécessaire de réaliser les
vérifications suivantes à des intervalles
plus fréquents que ceux indiqués dans
le Plan d'Entretien Programmé :
contrôle de l'état et de l'usure des
plaquettes des freins à disque avant ;
contrôle de la propreté des serrures
du capot moteur et du coffre à
bagages, nettoyage et lubrification des
tringleries ;
contrôle visuel de l'état : moteur,
boîte de vitesses, transmission,
sections rigides et flexibles des tuyaux
(échappement/alimentation en
carburant/freins), éléments en
caoutchouc (soufflets/manchons/
bagues, etc.) ;
contrôle de l'état de charge et du
niveau de liquide de la batterie
(électrolyte) ;
contrôle visuel de l'état des courroies
de commande des accessoires ;
contrôle et vidange/remplacement
éventuels de l'huile moteur et du filtre à
huile ;
contrôle et remplacement éventuel
du filtre à pollen ;
contrôle et remplacement éventuel
du filtre à air.
169

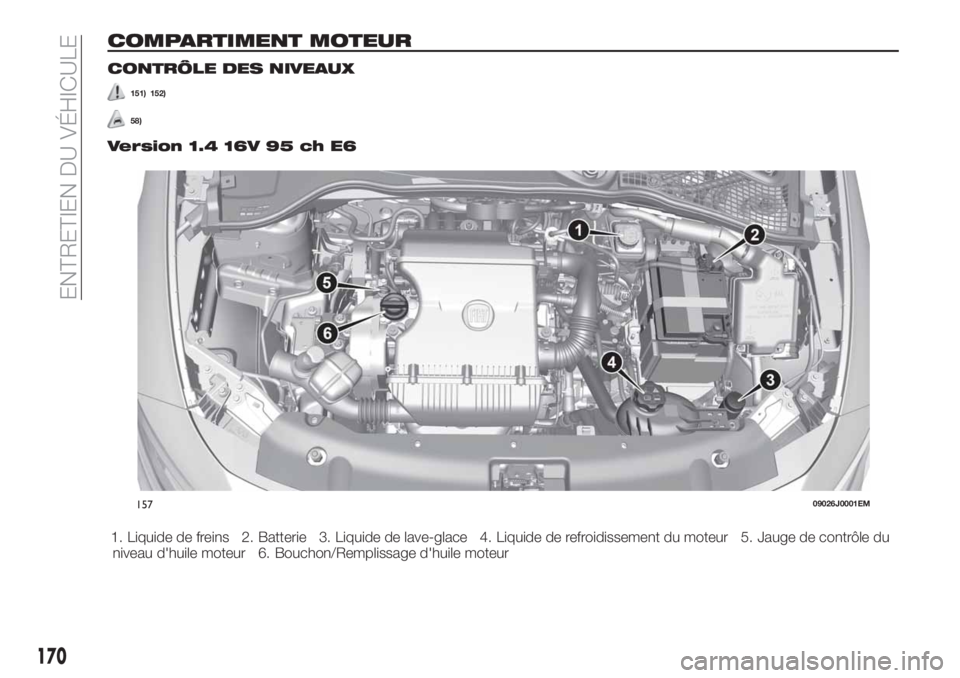

COMPARTIMENT MOTEUR
CONTRÔLE DES NIVEAUX
151) 152)
58)
Version 1.4 16V 95 ch E6
1. Liquide de freins 2. Batterie 3. Liquide de lave-glace 4. Liquide de refroidissement du moteur 5. Jauge de contrôle du
niveau d'huile moteur 6. Bouchon/Remplissage d'huile moteur
15709026J0001EM
170
ENTRETIEN DU VÉHICULE

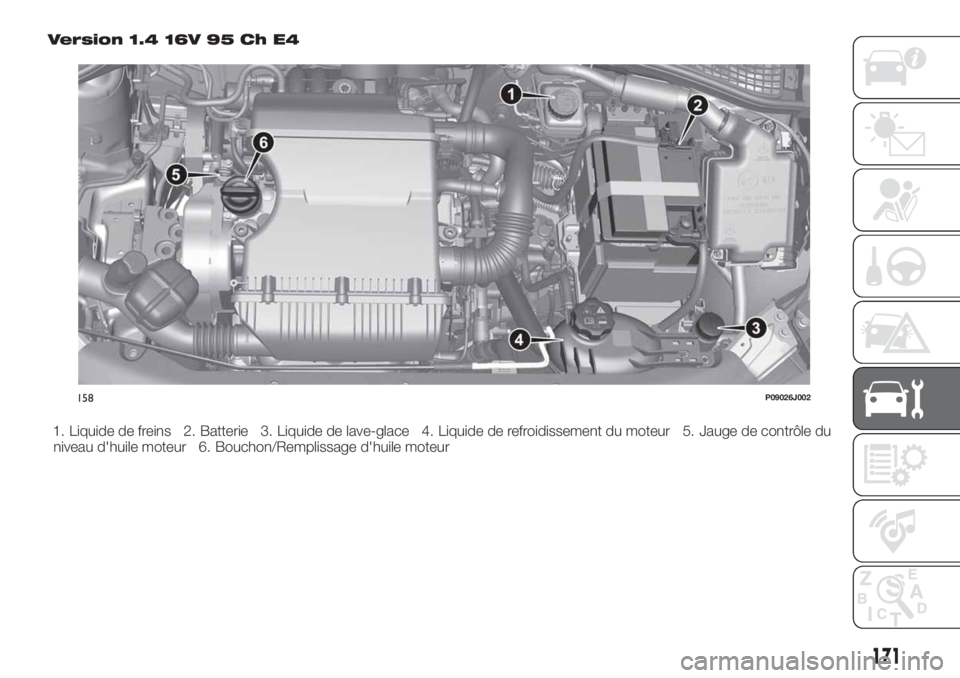

Version 1.4 16V 95 Ch E4
1. Liquide de freins 2. Batterie 3. Liquide de lave-glace 4. Liquide de refroidissement du moteur 5. Jauge de contrôle du
niveau d'huile moteur 6. Bouchon/Remplissage d'huile moteur
158P09026J002
171

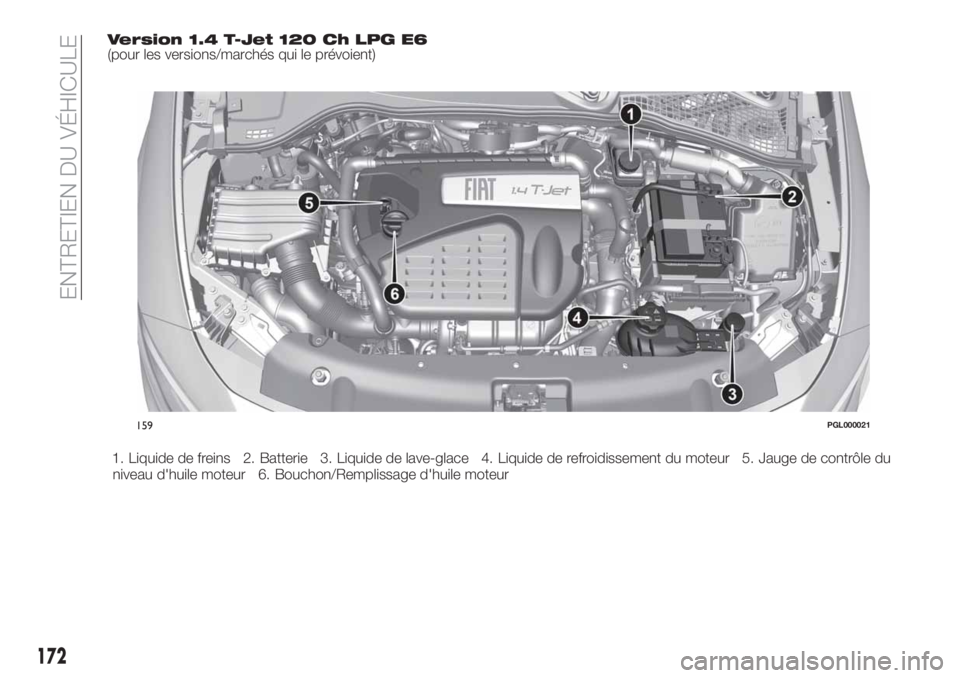

Version 1.4 T-Jet 120 Ch LPG E6(pour les versions/marchés qui le prévoient)
1. Liquide de freins 2. Batterie 3. Liquide de lave-glace 4. Liquide de refroidissement du moteur 5. Jauge de contrôle du
niveau d'huile moteur 6. Bouchon/Remplissage d'huile moteur
159PGL000021
172
ENTRETIEN DU VÉHICULE

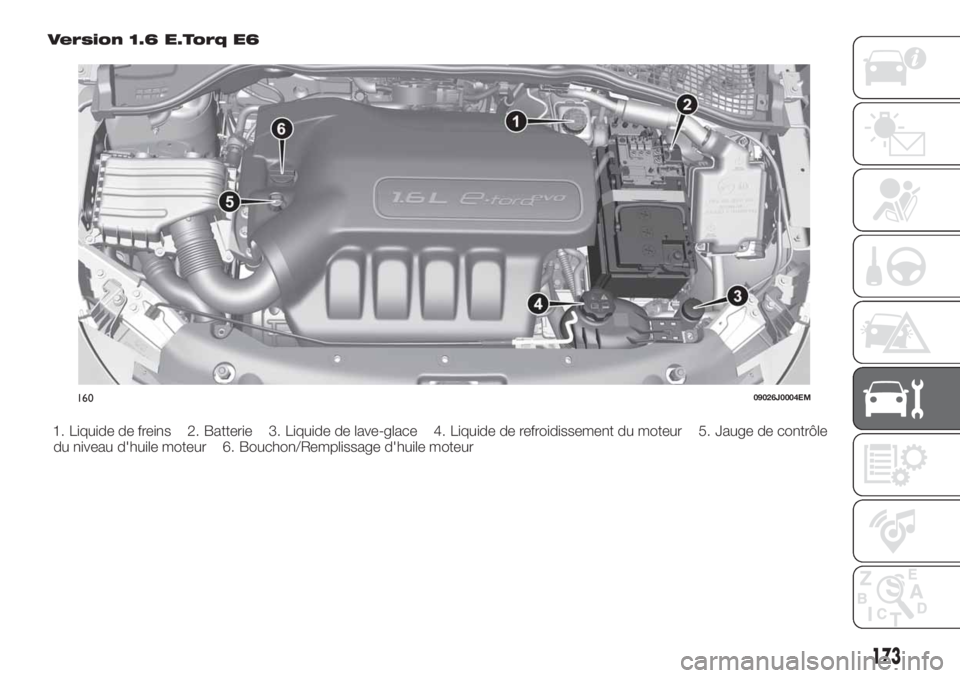

Version 1.6 E.Torq E6
1. Liquide de freins 2. Batterie 3. Liquide de lave-glace 4. Liquide de refroidissement du moteur 5. Jauge de contrôle
du niveau d'huile moteur 6. Bouchon/Remplissage d'huile moteur
16009026J0004EM
173

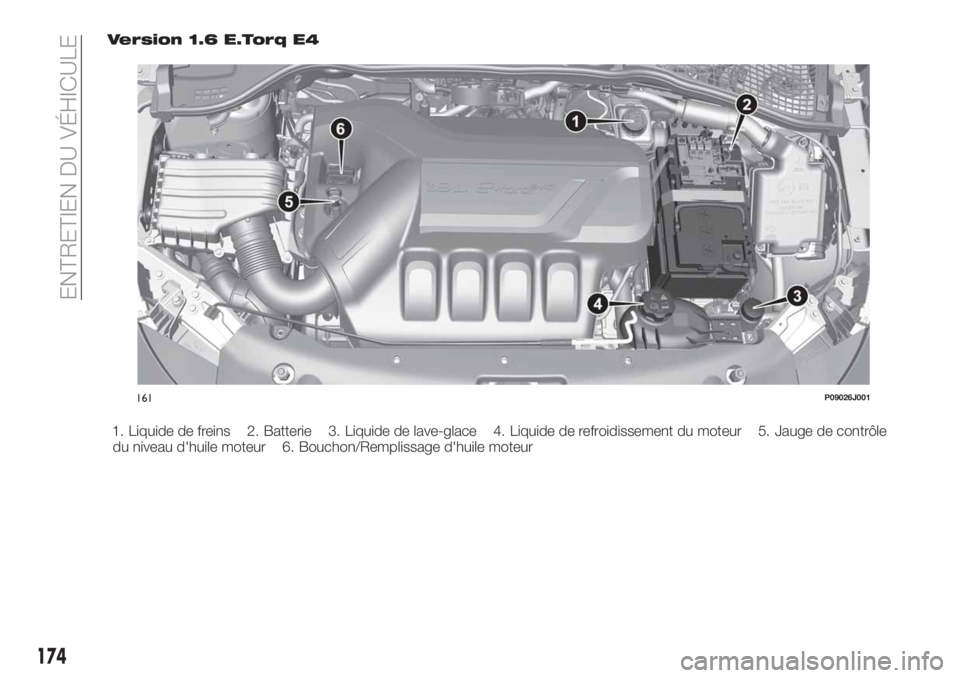

Version 1.6 E.Torq E4
1. Liquide de freins 2. Batterie 3. Liquide de lave-glace 4. Liquide de refroidissement du moteur 5. Jauge de contrôle
du niveau d'huile moteur 6. Bouchon/Remplissage d'huile moteur
161P09026J001
174
ENTRETIEN DU VÉHICULE

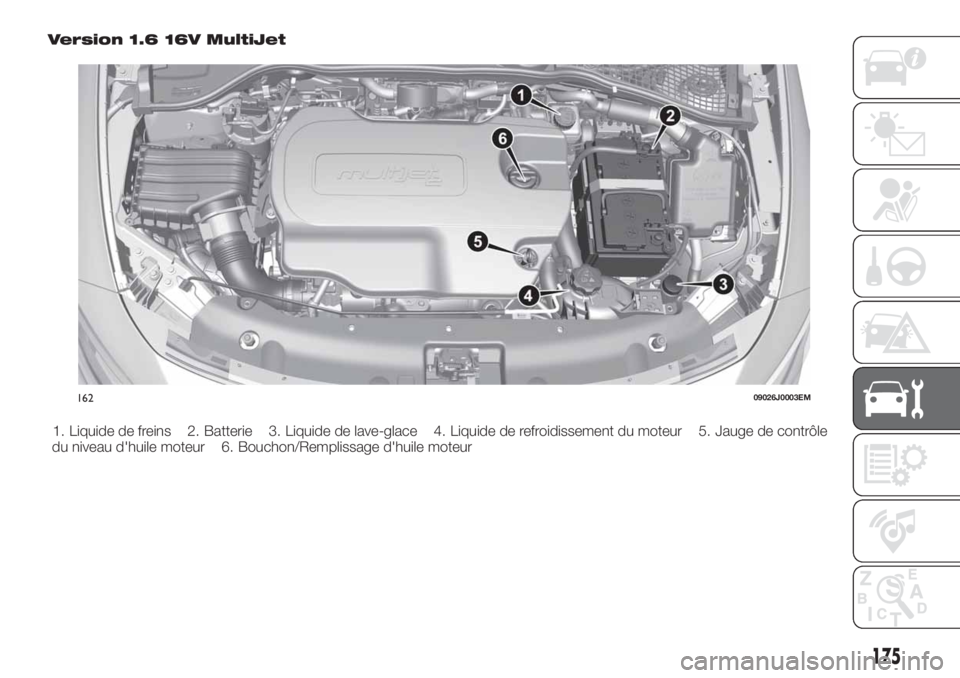

Version 1.6 16V MultiJet
1. Liquide de freins 2. Batterie 3. Liquide de lave-glace 4. Liquide de refroidissement du moteur 5. Jauge de contrôle
du niveau d'huile moteur 6. Bouchon/Remplissage d'huile moteur
16209026J0003EM
175

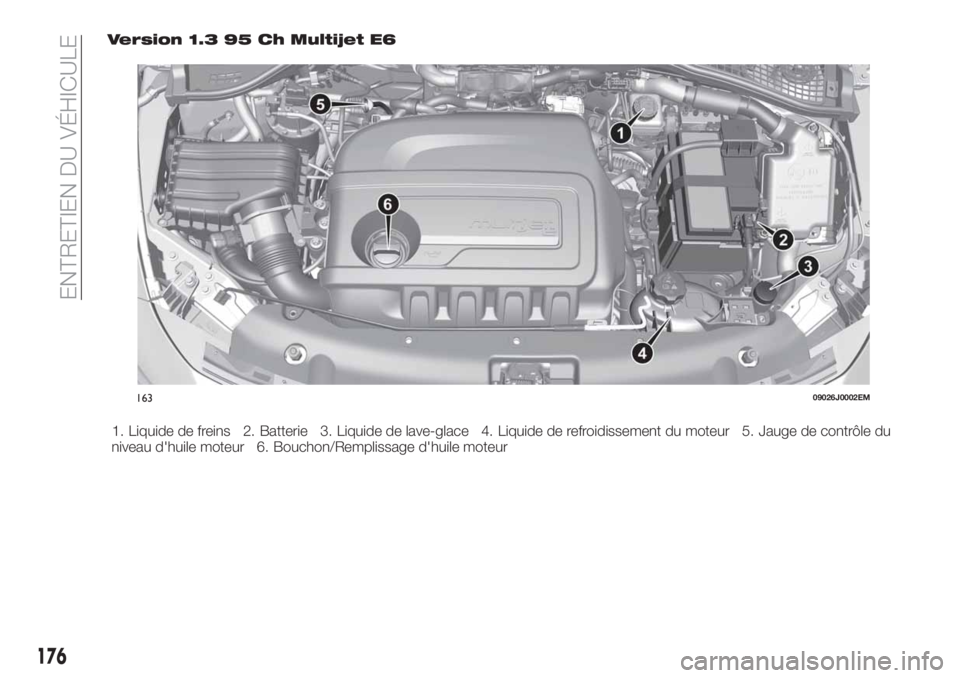

Version 1.3 95 Ch Multijet E6
1. Liquide de freins 2. Batterie 3. Liquide de lave-glace 4. Liquide de refroidissement du moteur 5. Jauge de contrôle du
niveau d'huile moteur 6. Bouchon/Remplissage d'huile moteur
16309026J0002EM
176
ENTRETIEN DU VÉHICULE

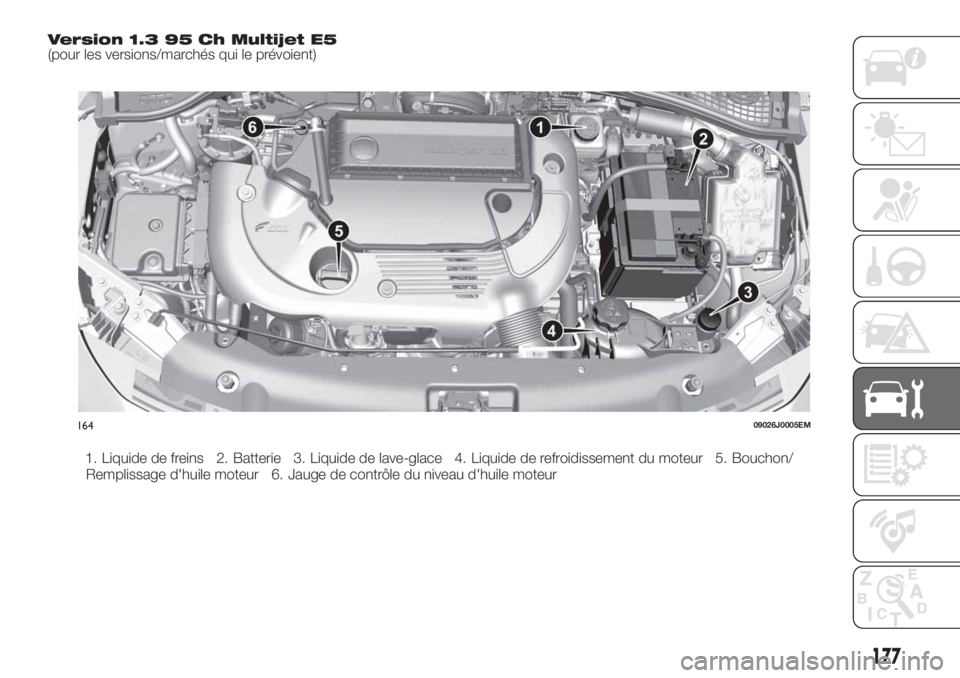

Version 1.3 95 Ch Multijet E5(pour les versions/marchés qui le prévoient)
1. Liquide de freins 2. Batterie 3. Liquide de lave-glace 4. Liquide de refroidissement du moteur 5. Bouchon/
Remplissage d'huile moteur 6. Jauge de contrôle du niveau d'huile moteur
16409026J0005EM
177

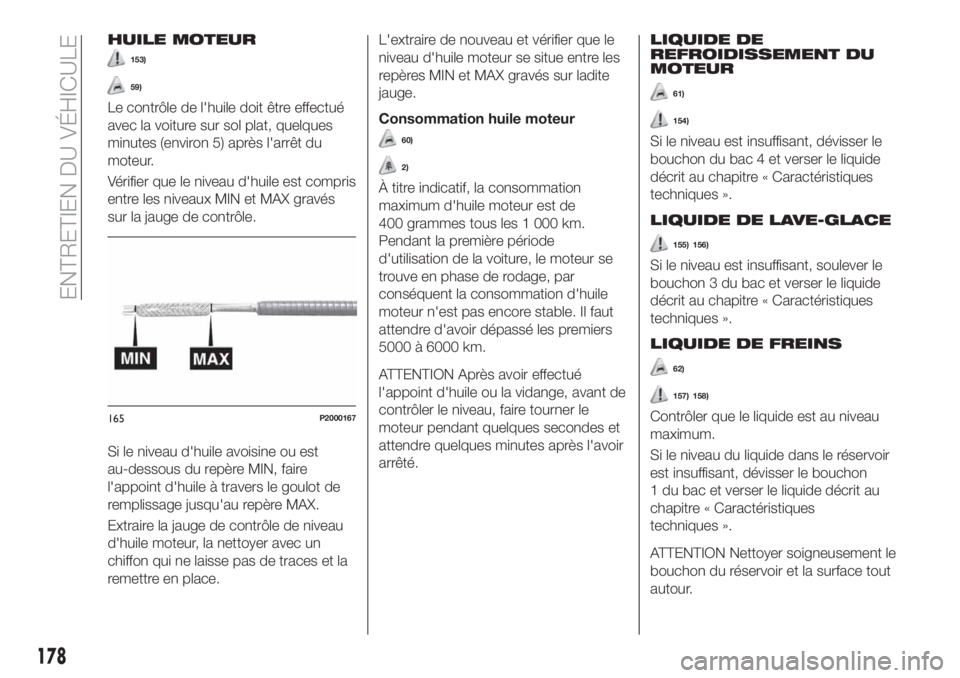

HUILE MOTEUR
153)
59)
Le contrôle de l'huile doit être effectué
avec la voiture sur sol plat, quelques
minutes (environ 5) après l'arrêt du
moteur.
Vérifier que le niveau d'huile est compris
entre les niveaux MIN et MAX gravés
sur la jauge de contrôle.
Si le niveau d'huile avoisine ou est
au-dessous du repère MIN, faire
l'appoint d'huile à travers le goulot de
remplissage jusqu'au repère MAX.
Extraire la jauge de contrôle de niveau
d'huile moteur, la nettoyer avec un
chiffon qui ne laisse pas de traces et la
remettre en place.L'extraire de nouveau et vérifier que le
niveau d'huile moteur se situe entre les
repères MIN et MAX gravés sur ladite
jauge.
Consommation huile moteur
60)
2)
À titre indicatif, la consommation
maximum d'huile moteur est de
400 grammes tous les 1 000 km.
Pendant la première période
d'utilisation de la voiture, le moteur se
trouve en phase de rodage, par
conséquent la consommation d'huile
moteur n'est pas encore stable. Il faut
attendre d'avoir dépassé les premiers
5000 à 6000 km.
ATTENTION Après avoir effectué
l'appoint d'huile ou la vidange, avant de
contrôler le niveau, faire tourner le
moteur pendant quelques secondes et
attendre quelques minutes après l'avoir
arrêté.LIQUIDE DE
REFROIDISSEMENT DU
MOTEUR
61)
154)
Si le niveau est insuffisant, dévisser le
bouchon du bac 4 et verser le liquide
décrit au chapitre « Caractéristiques
techniques ».
LIQUIDE DE LAVE-GLACE
155) 156)
Si le niveau est insuffisant, soulever le
bouchon 3 du bac et verser le liquide
décrit au chapitre « Caractéristiques
techniques ».
LIQUIDE DE FREINS
62)
157) 158)
Contrôler que le liquide est au niveau
maximum.
Si le niveau du liquide dans le réservoir
est insuffisant, dévisser le bouchon
1 du bac et verser le liquide décrit au
chapitre « Caractéristiques
techniques ».
ATTENTION Nettoyer soigneusement le
bouchon du réservoir et la surface tout
autour.
165P2000167
