FIAT TIPO 4DOORS 2018 Руководство по эксплуатации и техобслуживанию (in Russian)

ТИПЫ ЛАМП
На автомобиле установлены лампы различныхтипов
Стеклянные лампы (тип 1): вставляются нажимом. Чтобы извлечь
лампу, вытяните ее наружу.
Байонетные лампы (тип 2): чтобы извлечь лампу из патрона,
нажмите на нее и поверните против часовой стрелки.
Галогенные лампы (тип 3): чтобы извлечь лампу, потяните разъем и
выньте его.
Галогенные лампы (тип 4): чтобы извлечь лампу, поверните ее
против часовой стрелки.
Газоразрядные (ксеноновые) фары (тип 5):
(для исполнений/рынков, где предусмотрено)
Для их снятия обратитесь в сервисный центр Fiat.
129

Лампы Тип МощностьОбозначение на
рисунке
Передние габаритные огни/дневные ходовые огни (D.R.L.) H15 15 Вт 4
Лампы дальнего света (Галогенные) H15 55 Вт 4
Фары ближнего света H7 55 Вт 3
Ксеноновые лампы ближнего/дальнего света
(для
исполнений/рынков, где предусмотрено)D5S 25 Вт 5
Передние указатели поворотов PY21W 21 Вт 2
Подсветка номерного знака W5W 5 Вт 1
Задние габаритные фонари/стоп-сигнал P21W 21 Вт 2
Задние указатели поворотов WY16W 16 Вт 1
Фара заднего хода W16W 16 Вт 1
3-й стоп-сигнал W5W 5 Вт 1
Передние противотуманные фары H11 55 Вт 4
Задние противотуманные фары W16W 16 Вт 1
Передний потолочный светильник C5W 5 Вт 1
Передние потолочные светильники (над солнцезащитными
козырьками)C5W 5 Вт 1
Задний потолочный светильник C5W 6 Вт 1
Плафон багажного отделения W5W 5 Вт 1
Плафон перчаточного ящика W5W 5 Вт 1
130
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

ЗАМЕНА ЛАМПЫ НАРУЖНОГО
ОСВЕЩЕНИЯ
Положение переднихламп
1. Фары ближнего света
2. Передние противотуманные фары
3. Фары дальнего света / Дневные
ходовые огни (D.R.L.)
4. Указатель поворота
Фары ближнего света
Правая фара
Замена лампы 1 РИС. 108 выполняется
следующим образом:
полностьювыверните колеса
автомобиля внутрь;
с помощьюприлагаемой отвертки
открутите винт 1 РИС. 109 снимите
крышку 2;
снимите резиновуюзаглушку
отсоедините электрический разъем;
выньте лампу, освободив ее от
пружинок;
установите новуюлампу и следуйте
вышеприведенным указаниям в
обратном порядке.
Левая фара
действуя внутри моторного отсека,
снимите резиновуюзаглушку лампы
фары ближнего света 1 РИС. 108;
выньте лампу, освободив ее от
пружинок;
отсоедините электрический разъем и
замените лампу 1 РИС. 108;
подсоедините электрический разъем
к новой лампе;
вновь установите блок в
соответствующее гнездо;
поставьте на место резиновую
заглушку.
ПРЕДУПРЕЖД ЕНИЕ Выполняйте
замену лампы только при выключенном
двигателе. Также убедитесь, что
двигатель остыл, во избежание
получения ожогов.
Передние противотуманные фары
Замена ламп выполняется следующим
образом:
10808026J0002EM
109P08026J004
110P08026J0012
131

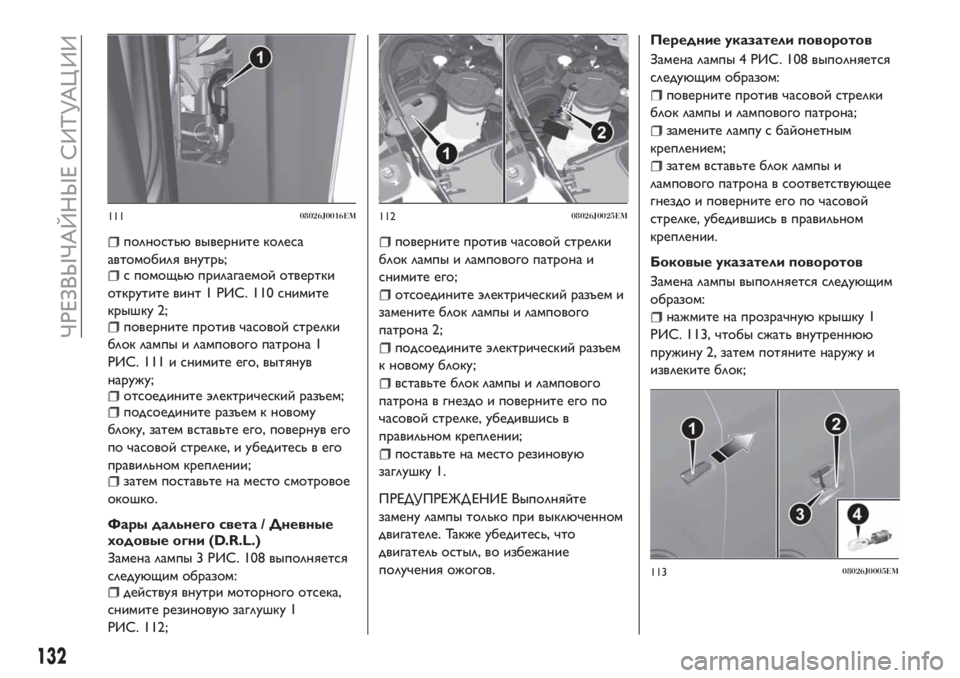

полностьювыверните колеса
автомобиля внутрь;
с помощьюприлагаемой отвертки
открутите винт 1 РИС. 110 снимите
крышку 2;
поверните против часовой стрелки
блок лампы и лампового патрона 1
РИС. 111 и снимите его, вытянув
наружу;
отсоедините электрический разъем;подсоедините разъем к новому
блоку, затем вставьте его, повернув его
по часовой стрелке, и убедитесь в его
правильном креплении;
затем поставьте на место смотровое
окошко.
Фары дальнего света / Дневные
ходовые огни (D.R.L.)
Замена лампы 3 РИС. 108 выполняется
следующим образом:
действуя внутри моторного отсека,
снимите резиновуюзаглушку 1
РИС. 112;
поверните против часовой стрелки
блок лампы и лампового патрона и
снимите его;
отсоедините электрический разъем и
замените блок лампы и лампового
патрона 2;
подсоедините электрический разъем
к новому блоку;
вставьте блок лампы и лампового
патрона в гнездо и поверните его по
часовой стрелке, убедившись в
правильном креплении;
поставьте на место резиновую
заглушку 1.
ПРЕДУПРЕЖД ЕНИЕ Выполняйте
замену лампы только при выключенном
двигателе. Также убедитесь, что
двигатель остыл, во избежание
получения ожогов.
Передние указатели поворотов
Замена лампы 4 РИС. 108 выполняется
следующим образом:
поверните против часовой стрелки
блок лампы и лампового патрона;
замените лампу с байонетным
креплением;
затем вставьте блок лампы и
лампового патрона в соответствующее
гнездо и поверните его по часовой
стрелке, убедившись в правильном
креплении.
Боковые указатели поворотов
Замена лампы выполняется следующим
образом:
нажмите на прозрачнуюкрышку 1
РИС. 113, чтобы сжать внутреннюю
пружину 2, затем потяните наружу и
извлеките блок;
11108026J0016EM11208026J0025EM
11308026J0005EM
132
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

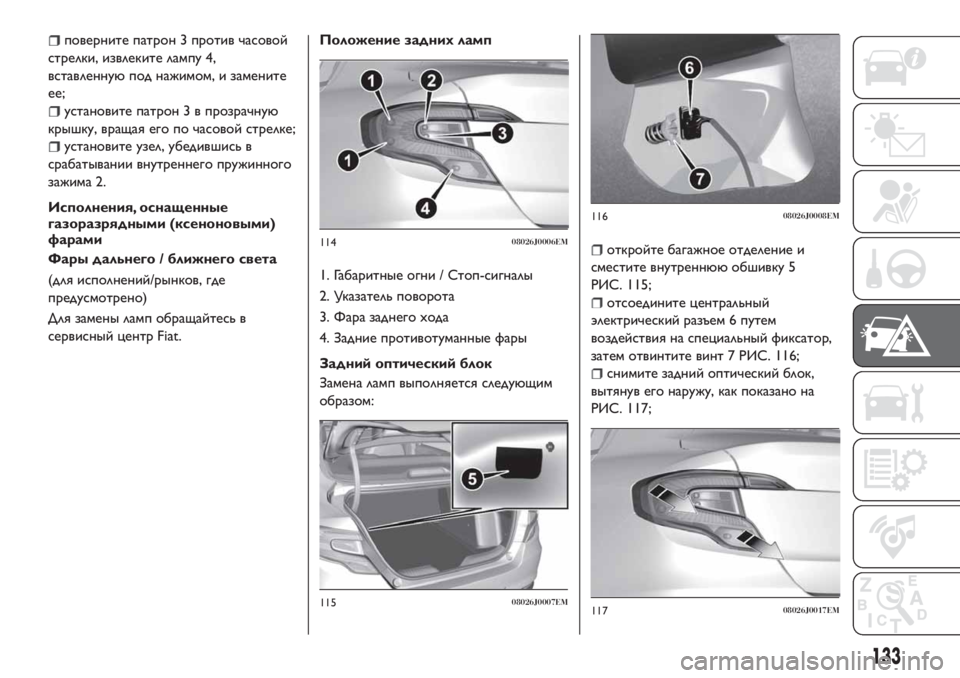

поверните патрон 3 против часовой
стрелки, извлеките лампу 4,
вставленнуюпод нажимом, и замените
ее;
установите патрон 3 в прозрачную
крышку, вращая его по часовой стрелке;
установите узел, убедившись в
срабатывании внутреннего пружинного
зажима 2.
Исполнения, оснащенные
газоразрядными (ксеноновыми)
фарами
Фары дальнего / ближнего света
(для исполнений/рынков, где
предусмотрено)
Для замены ламп обращайтесь в
сервисный центр Fiat.Положение заднихламп
1. Габаритные огни / Стоп-сигналы
2. Указатель поворота
3. Фара заднего хода
4. Задние противотуманные фары
Задний оптический блок
Замена ламп выполняется следующим
образом:
откройте багажное отделение и
сместите внутреннюю обшивку 5
РИС. 115;
отсоедините центральный
электрический разъем 6 путем
воздействия на специальный фиксатор,
затем отвинтите винт 7 РИС. 116;
снимите задний оптический блок,
вытянув его наружу, как показано на
РИС. 117;
11408026J0006EM
11508026J0007EM
11608026J0008EM
11708026J0017EM
133

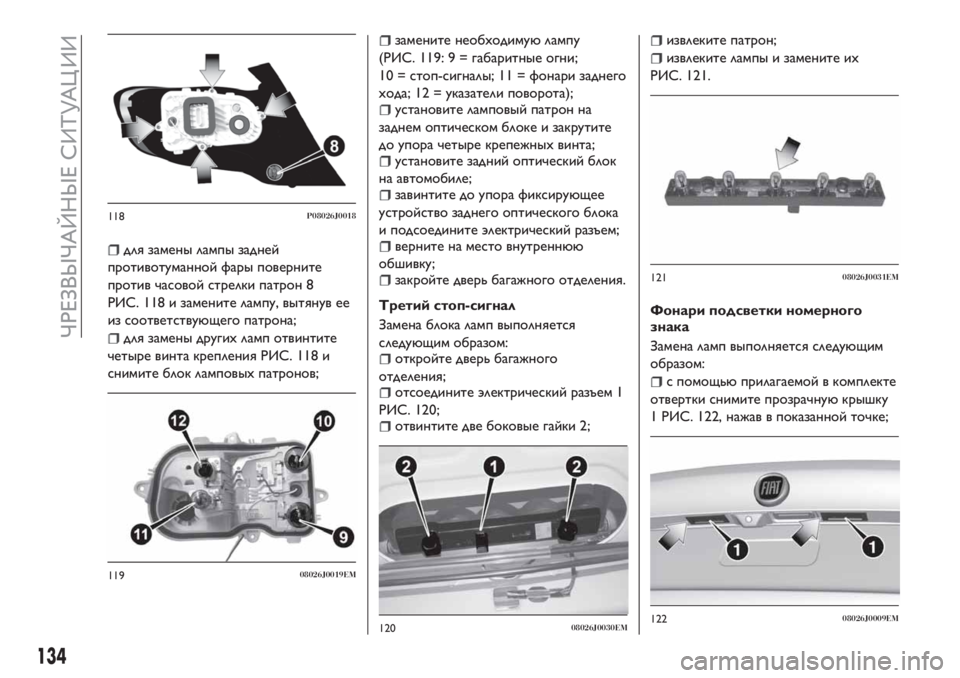

для замены лампы задней
противотуманной фары поверните
против часовой стрелки патрон 8
РИС. 118 и замените лампу, вытянув ее
из соответствующего патрона;
для замены других ламп отвинтите
четыре винта крепления РИС. 118 и
снимите блок ламповых патронов;
замените необходимуюлампу
(РИС. 119: 9 = габаритные огни;
10 = стоп-сигналы; 11 = фонари заднего
хода; 12 = указатели поворота);
установите ламповый патрон на
заднем оптическом блоке и закрутите
до упора четыре крепежных винта;
установите задний оптический блок
на автомобиле;
завинтите до упора фиксирующее
устройство заднего оптического блока
и подсоедините электрический разъем;
верните на место внутреннюю
обшивку;
закройте дверь багажного отделения.
Третий стоп-сигнал
Замена блока ламп выполняется
следующим образом:
откройте дверь багажного
отделения;
отсоедините электрический разъем 1
РИС. 120;
отвинтите две боковые гайки 2;
извлеките патрон;
извлеките лампы и замените их
РИС. 121.
Фонари подсветки номерного
знака
Замена ламп выполняется следующим
образом:
с помощьюприлагаемой в комплекте
отвертки снимите прозрачнуюкрышку
1 РИС. 122, нажав в показанной точке;
118P08026J0018
11908026J0019EM
12008026J0030EM
12108026J0031EM
12208026J0009EM
134
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

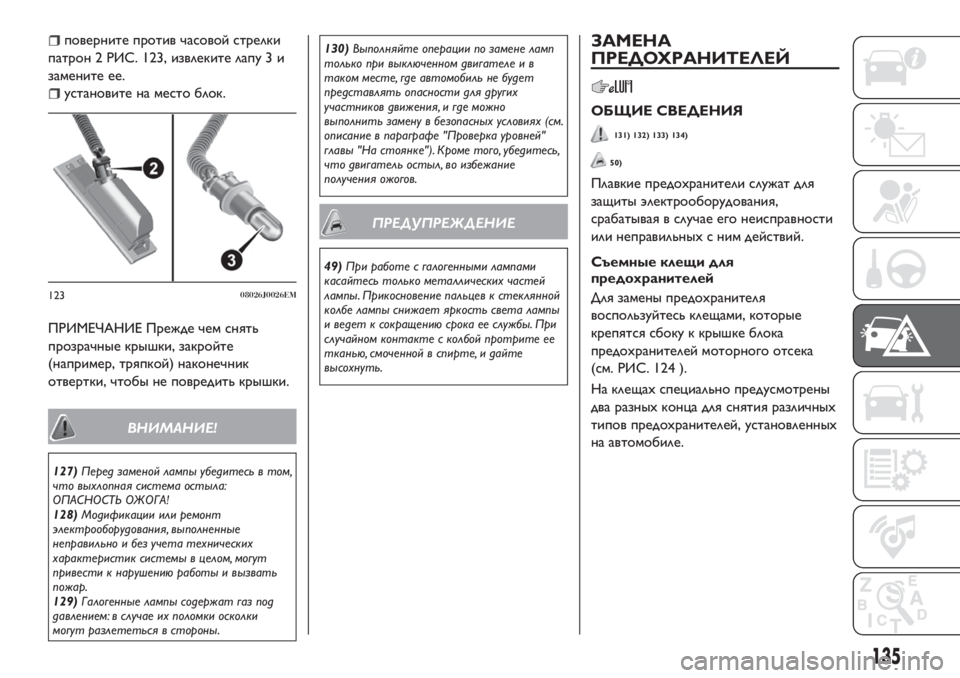

поверните против часовой стрелки
патрон 2 РИС. 123, извлеките лапу 3 и
замените ее.
установите на место блок.
ПРИМЕЧАНИЕ Прежде чем снять
прозрачные крышки, закройте
(например, тряпкой) наконечник
отвертки, чтобы не повредить крышки.
ВНИМАНИЕ!
127)Перед заменой лампы убедитесь в том,
что выхлопная система остыла:
ОПАСНОСТЬ ОЖОГА!
128)Модификации или ремонт
электрооборудования, выполненные
неправильно и без учета технических
характеристик системы в целом, могут
привести к нарушению работы и вызвать
пожар.
129)Галогенные лампы содержат газ под
давлением: в случае их поломки осколки
могут разлететься в стороны.130)Выполняйте операции по замене ламп
только при выключенном двигателе и в
таком месте, где автомобиль не будет
представлять опасности для других
участников движения, и где можно
выполнить замену в безопасных условиях (см.
описание в параграфе "Проверка уровней"
главы "На стоянке"). Кроме того, убедитесь,
что двигатель остыл, во избежание
получения ожогов.
ПРЕДУПРЕЖДЕНИЕ
49)При работе с галогенными лампами
касайтесь только металлических частей
лампы. Прикосновение пальцев к стеклянной
колбе лампы снижает яркость света лампы
и ведет к сокращению срока ее службы. При
случайном контакте с колбой протрите ее
тканью, смоченной в спирте, и дайте
высохнуть.
ЗАМЕНА
ПРЕДОХРАНИТЕЛЕЙ
ОБЩИЕ СВЕДЕНИЯ
131) 132) 133) 134)
50)
Плавкие предохранители служат для
защиты электрооборудования,
срабатывая в случае его неисправности
или неправильных с ним действий.
Съемные клещи для
предохранителей
Для замены предохранителя
воспользуйтесь клещами, которые
крепятся сбоку к крышке блока
предохранителей моторного отсека
(см. РИС. 124 ).
На клещах специально предусмотрены
два разных конца для снятия различных
типов предохранителей, установленных
на автомобиле.
12308026J0026EM
135

Завершив работу, положите клещи на
место.
ДОСТУП К
ПРЕДОХРАНИТЕЛЯМ
Предохранители автомобиля собраны
на трех блоках, расположенных на
панели приборов, в моторном отсеке и
внутри багажного отделения.
БЛОК УПРАВЛЕНИЯ В
МОТОРНОМ ОТСЕКЕ
51)
Блок предохранителей располагается
сбоку от аккумуляторной батареи
РИС. 125.
Чтобы получить доступ к
предохранителям, необходимо
выполнить следующие действия:
прилагаемой в комплекте отверткой
прижмите до упора винт 1 РИС. 126;
одновременно медленно поверните
винт против часовой стрелки до точки
сопротивления (не напрягайте его
сверх предела);
медленно отпустите винт;
на открытие указывает выход всей
головки винта из посадочного
положения;
снимите крышку 2, сдвинув ее вверх
по боковым направляющим, как
показано на рис.
Номера всех электрических приборов,
соответствующие определенным
предохранителям, указаны на крышке.
После замены предохранителя:
правильно установите крышку 2 на
боковые направляющие коробки;
полностьюсдвиньте ее сверху вниз;
прилагаемой в комплекте отверткой
прижмите до упора винт 1;
12408036J0002EM
125P08036J003
12608036J0006EM
136
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

одновременно медленно поверните
винт по часовой стрелке до места
сопротивления (не напрягайте его
сверх предела);
медленно отпустите винт;
на закрытие указывает вхождение
всей головки винта в посадочное
положение.

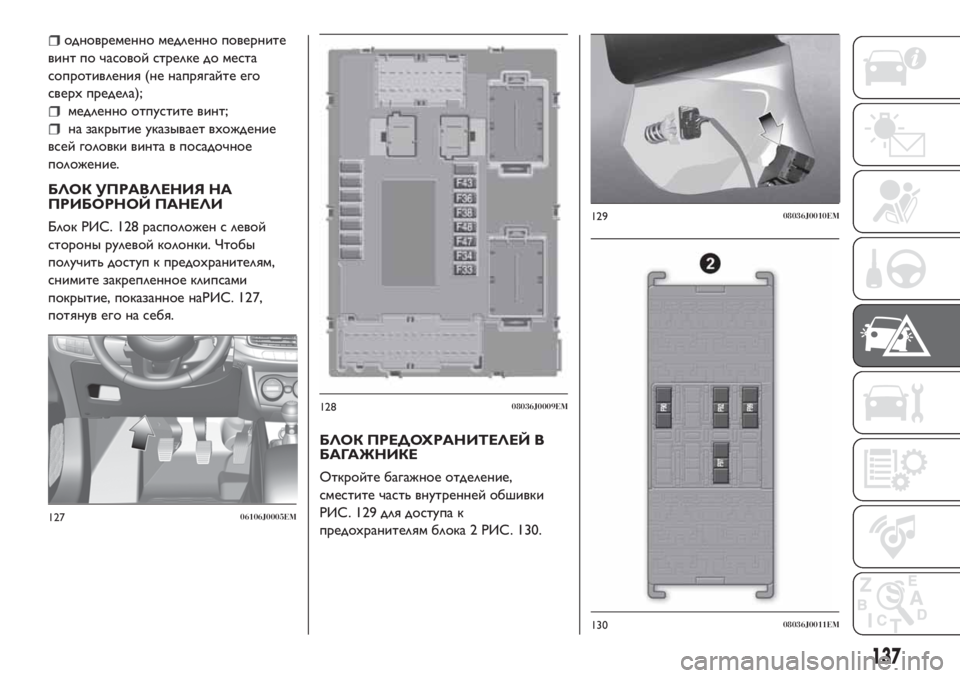

БЛОК УПРАВЛЕНИЯ НА
ПРИБОРНОЙ ПАНЕЛИ
Блок РИС. 128 расположен с левой
стороны рулевой колонки. Чтобы
получить доступ к предохранителям,
снимите закрепленное клипсами
покрытие, показанное наРИС. 127,
потянув его на себя.
БЛОК ПРЕДОХРАНИТЕЛЕЙ В
БАГАЖНИКЕ
Откройте багажное отделение,
сместите часть внутренней обшивки
РИС. 129 для доступа к
предохранителям блока 2 РИС. 130.
12706106J0005EM
12808036J0009EM
12908036J0010EM
13008036J0011EM
137

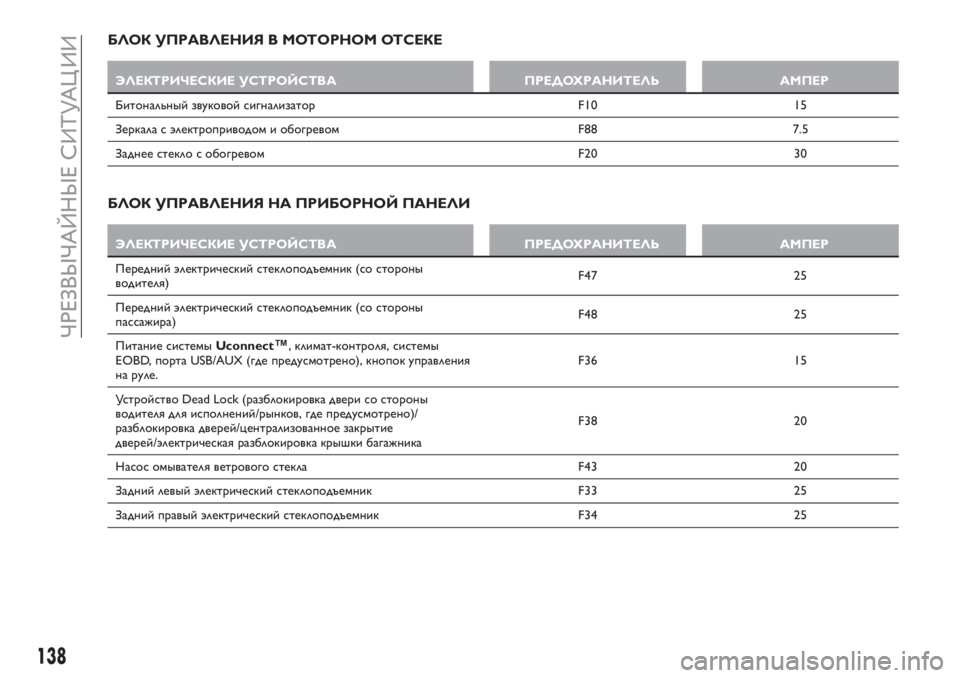

БЛОК УПРАВЛЕНИЯ В МОТОРНОМ ОТСЕКЕ
ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВА ПРЕДОХРАНИТЕЛЬ АМПЕР
Битональный звуковой сигнализатор F10 15
Зеркала с электроприводом и обогревом F88 7.5
Заднее стекло с обогревом F20 30
БЛОК УПРАВЛЕНИЯ НА ПРИБОРНОЙ ПАНЕЛИ
ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВА ПРЕДОХРАНИТЕЛЬ АМПЕР
Передний электрический стеклоподъемник (со стороны
водителя)F47 25
Передний электрический стеклоподъемник (со стороны
пассажира)F48 25
Питание системыUconnect
™, климат-контроля, системы
EOBD, порта USB/AUX (где предусмотрено), кнопок управления
на руле.F36 15
Устройство Dead Lock (разблокировка двери со стороны
водителя для исполнений/рынков, где предусмотрено)/
разблокировка дверей/централизованное закрытие
дверей/электрическая разблокировка крышки багажникаF38 20
Насос омывателя ветрового стекла F43 20
Задний левый электрический стеклоподъемник F33 25
Задний правый электрический стеклоподъемник F34 25
138
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ
