БЛОК ПРЕДОХРАНИТЕЛЕЙ В БАГАЖНИКЕ
ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВА ПРЕДОХРАНИТЕЛЬ АМПЕР
Задняя электрическая розетка 12 V F97 15
Обогрев переднего сиденья (сторона водителя) F99 10
Обогрев переднего сиденья (сторона пассажира) F92 10
Регулировка поясничной опоры в переднем сиденье водителя F90 10
ВНИМАНИЕ!
131)При повторном сгорании предохранителя обращаться в сервисный центр Fiat .
132)Ни в коем случае не меняйте предохранитель на другой с большей силой тока. ОПАСНОСТЬ ВОЗГОРАНИЯ
133)В случае срабатывания предохранителя, НЕ описанного на данной и предыдущей страницах, обратитесь в сервисный центр Fiat .
134)Перед заменой предохранителя убедитесь, что замок зажигания приведен в положение STOP, механический ключ (при его наличии) извлечен из
замка зажигания, а все электроприборы выключены.
ПРЕДУПРЕЖДЕНИЕ
50)Никогда не ставить на место сгоревшего предохранителя металлическую проволоку или другой неподходящий материал.
51)Если возникает необходимость мытья моторного отсека, не направляйте струи воды непосредственно на блок предохранителей и на привод
стеклоочистителей.
139

ЗАМЕНА КОЛЕСА
ДОМКРАТ
Это следует знать:
вес домкрата 2,15 кг
домкрат не подлежит ремонту; в
случае поломки его следует заменить на
новый
нельзя устанавливать на домкрат
никакие другие устройства, кроме
поворотной рукоятки.
Техобслуживание
Избегать образования отложений
грязи на "червячных винтах";
Следить за тем, чтобы "червячные
винты" всегда были смазаны;
Запрещается вносить изменения в
домкрат.
Условия, при которыхего нельзя
использовать
Температура ниже -40°C;
На песчаном или илистом грунте;
На неровных участках;
На дорогах с сильным уклоном;
В тяжелых климатических условиях:
при грозах, тайфунах, циклонах, вьюгах,
ураганах и т.д.;
При прямом контакте с двигателем
или для ремонтных работ под
поднятым автомобилем;
На суднах.
ПРОЦЕДУРА ЗАМЕНЫ КОЛЕСА
135) 136) 137) 138) 139) 140)
52) 53)
Последовательность выполнения
операций:
остановите автомобиль в таком
месте, где он не будет представлять
опасности для других участников
движения и где можно выполнить
замену колеса в безопасных условиях.
дорожное покрытие должно быть по
возможности ровным и достаточно
твердым.
заглушите двигатель, включите
аварийные огни и включите стояночный
тормоз;
включите первую или заднюю
передачу или, для исполнений с АК ПП
(где предусмотрено), переключите
рычаг переключения передач в
положение P (Стоянка);
Наденьте светоотражающий жилет
до выхода из автомобиля (в любом
случае придерживайтесь действующих
норм страны эксплуатации);
откройте багажное отделение и
поднимите коврик обшивки;
при помощи ключа 4, находящегося
в ящике с инструментом, отвинтите
блокировочное кольцо 1 РИС. 131;
выньте ящик с инструментом 3 и
поставьте его рядом с колесом,
требующим замены;
выньте запасное колесо 2;
извлеките блокировочный клин 1
РИС. 132 и разведите его в
соответствии со схемой,
представленной на рисунке;
13108046J0002EM
13208046J0007EM
140
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

установите клин 1 под колесо, по
диагонали противоположное
заменяемому колесу (см. РИС. 133 ),
чтобы предупредить движение
автомобиля во время его поднятия с
земли;
для исполнений со стальными
дисками: снимите колпак колеса 1
РИС. 134 при помощи специального
инструмента 2 РИС. 135, находящегося
внутри отделения для инструментов;
для этого захватите инструмент двумя
пальцами, введите язычок между шиной
и колпаком колеса и потяните к себе,
действуя в направлении,
перпендикулярном колесу;
ослабьте крепежные болты
приблизительно на один оборот с
помощьюключа из комплекта
инструментов 1 РИС. 136; покачайте
автомобиль, чтобы облегчить снятие
диска со ступицы колеса;
воздействуйте на устройство 1
РИС. 137, чтобы открыть домкрат, так,
чтобы его верхняя часть 2 точно
попала в лонжерон 3 автомобиля рядом
с символом
, находящимся на
лонжероне;
13308046J0004EM13408046J0012EM
13508046J0013EM
13608046J0005EM
13708046J0006EM
141

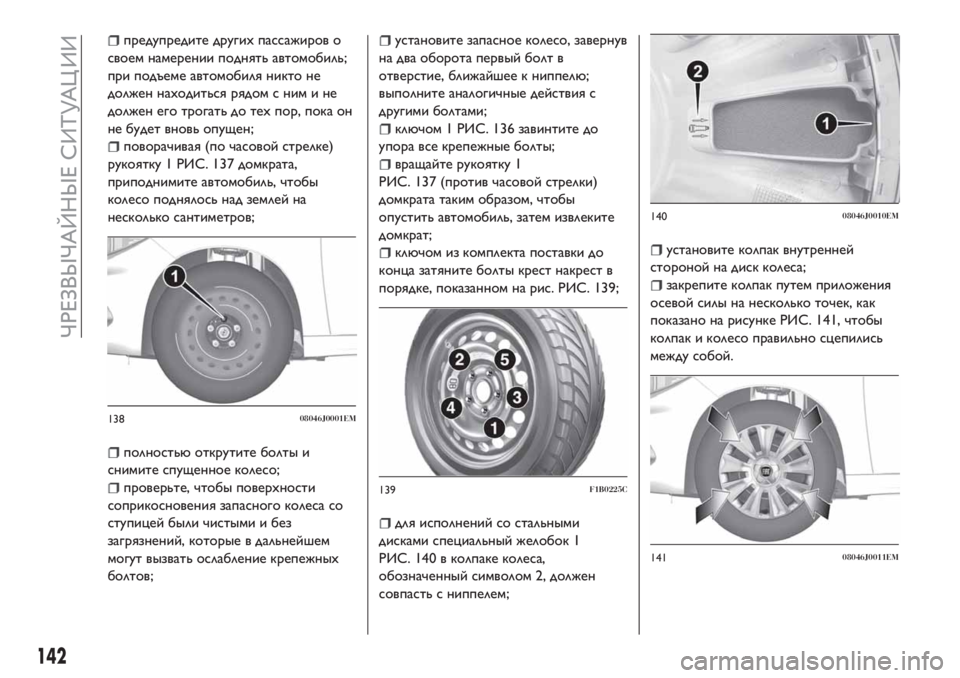

предупредите других пассажиров о
своем намерении поднять автомобиль;
при подъеме автомобиля никто не
должен находиться рядом с ним и не
должен его трогать до тех пор, пока он
не будет вновь опущен;
поворачивая (по часовой стрелке)
рукоятку 1 РИС. 137 домкрата,
приподнимите автомобиль, чтобы
колесо поднялось над землей на
несколько сантиметров;
полностьюоткрутите болты и
снимите спущенное колесо;
проверьте, чтобы поверхности
соприкосновения запасного колеса со
ступицей были чистыми и без
загрязнений, которые в дальнейшем
могут вызвать ослабление крепежных
болтов;
установите запасное колесо, завернув
на два оборота первый болт в
отверстие, ближайшее к ниппелю;
выполните аналогичные действия с
другими болтами;
ключом 1 РИС. 136 завинтите до
упора все крепежные болты;
вращайте рукоятку 1
РИС. 137 (против часовой стрелки)
домкрата таким образом, чтобы
опустить автомобиль, затем извлеките
домкрат;
ключом из комплекта поставки до
конца затяните болты крест накрест в
порядке, показанном на рис. РИС. 139;
для исполнений со стальными
дисками специальный желобок 1
РИС. 140 в колпаке колеса,
обозначенный символом 2, должен
совпасть с ниппелем;
установите колпак внутренней
стороной на диск колеса;
закрепите колпак путем приложения
осевой силы на несколько точек, как
показано на рисунке РИС. 141, чтобы
колпак и колесо правильно сцепились
между собой.
13808046J0001EM
139F1B0225C
14008046J0010EM
14108046J0011EM
142
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

По завершении операцииуложите запасное колесо в
предусмотреннуюдля него нишу в
багажном отделении;
в предназначенный для него ящик 3
РИС. 131 вставьте частично открытый
домкрат и слегка вдавите его в отсек
таким образом, чтобы избежать
возможных вибраций во время
движения автомобиля;
уложите инструменты в
соответствующие гнезда в ящике для
инструментов;
установите ящик 3 с инструментами
в запасное колесо;
закрутите крепежное
приспособление 1 РИС. 131 ящика для
инструментов;
положите на место коврик багажного
отделения.
ПРИМЕЧАНИЕ Если при замене колеса
с диском из легкого сплава его нужно
временно положить на место
запасного, рекомендуется разместить
колесо лицевой стороной вверх.
ПРЕДУПРЕЖДЕНИЯКолеса с однонаправленным
рисунком протектора обозначены
стрелками на боковине шины; эти
стрелки указывают на предусмотренное
направление вращения, которое
должно строго соблюдаться. Только в
этом случае шины сохраняют свои
характеристики в отношении
сцепления, шума, износа и дренажа на
мокром дорожном покрытии.
Если в случае прокола шины вы
вынуждены установить колесо этого
типа в направлении, противоположном
предусмотренному, рекомендуется
продолжать движение с максимальной
осторожностью, так как при этих
условиях производительность шины
ограничена. Эту предосторожность
необходимо всегда соблюдать,
особенно при движении на мокром
дорожном покрытии.
Чтобы максимально использовать
преимущества однонаправленного
протектора, рекомендуется
незамедлительно установить все колеса
в соответствии с предусмотренным
направлением движения.
ВНИМАНИЕ!
135)Спущенное колесо и домкрат,
оставленные в салоне автомобиля,
представляют собой серьезную опасность
для безопасности водителя и пассажиров в
случае ДТП или резкого торможения. В связи
с этим, обязательно убирайте домкрат и
спущенное колесо в багажный отсек.
136)Производить замену колеса со
стороны, приближенной к трассе, крайне
опасно: во избежание ДТП убедитесь, что
автомобиль находится на достаточном
расстоянии от трассы.
137)Следует известить других водителей
о том, что автомобиль неподвижен, в
соответствии с действующими правилами:
включите аварийные огни, установите
треугольник аварийной остановки и т.д.
Пассажиры должны выйти из автомобиля,
особенно если он тяжело нагружен, чтобы
дождаться завершения операций по замене
колеса в безопасном от движущегося
транспорта месте. Для обеспечения
безопасности следует всегда устанавливать
под колеса входящие в комплект клинья.
138)Домкрат предназначен только для
замены колеса в случае прокола или
повреждения соответствующей шины на
автомобиле, в комплект поставки которого
он входит, или на автомобилях такой же
модели. Категорически запрещается
использовать его для других целей, например,
для подъема автомобилей других моделей
или посторонних предметов. Ни в коем
случае нельзя использовать его для
технического обслуживания или ремонта под
автомобилем или замены летних колес на
зимние и наоборот: рекомендуется
обращаться в сервисный центр Fiat .
143

Никогда не находитесь под поднятым на
домкрате автомобилем: используйте его
только в указанных положениях. Не
использовать домкрат для поднятия груза,
вес которого превышает указанный на
ярлыке домкрата. Ни в коем случае не
включайте двигатель при поднятом
автомобиле. Поднятие автомобиля на
большую, чем это необходимо, высоту может
сделать его менее устойчивым и даже
вызвать его внезапное падение. В связи с
этим, следует поднимать автомобиль
только на необходимую высоту,
позволяющую пройти запасному колесу.
139)Не допускайте повреждения ниппеля.
Не вставляйте каких бы то ни было
инструментов между ободом и шиной.
Регулярно проверяйте давление в шинах и в
аварийном колесе по параметрам, указанным
в разделе «Технические данные».
140)С шинами 17 и 18 дюймов
поставляется запасное колесо 16 дюймов.
Указанное запасное колесо должно
использоваться только в чрезвычайных
ситуациях. Применение аварийного колеса
должно быть ограничено необходимостью, а
скорость не должна превышать 80 км/час.
На запасном колесе имеется наклейка
оранжевого цвета, на которой приведены
основные меры предосторожности по
применению и соответствующие
ограничения по его использованию. Ни в коем
случае не снимайте и не закрывайте
наклейку. На наклейке на четырех языках
написано: «Внимание! Только для временного
использования! Максимальная скорость 80
км/час! По возможности заменить на
стандартное рабочее колесо. Не
закрывайте данные инструкции».
Категорически запрещается устанавливать
колпак на запасное колесо.С установленным запасным колесом
меняются характеристики управления
автомобилем. Избегайте резких ускорений и
торможений, резких поворотов рулевого
колеса и вхождений в поворот на скорости. В
самые короткие сроки следует
отремонтировать и вновь установить
замененное колесо. Не допускается
одновременное использование двух или более
запасных колес. Перед установкой
крепежных болтов не наносите на резьбу
смазку, это может привести к их
самопроизвольному выкручиванию.
ПРЕДУПРЕЖДЕНИЕ
52)При вращении рукоятки убедиться, что
движение выполняется свободно без
опасности поранить руку трением об землю.
Подвижные части домкрата ("червячные
винты" и шарниры) также могут стать
причиной получения травм: избегайте
соприкосновения с ними. При попадании
консистентной смазки тщательно
очистите одежду.
53)Как можно быстрей обратитесь в
сервисный центр Fiat для проверки затяжки
крепежных болтов колеса.
КОМПЛЕКТ FIX&GO
AUTOMATIC
(где это предусмотрено)
141) 142)
54)
ОПИСАНИЕ

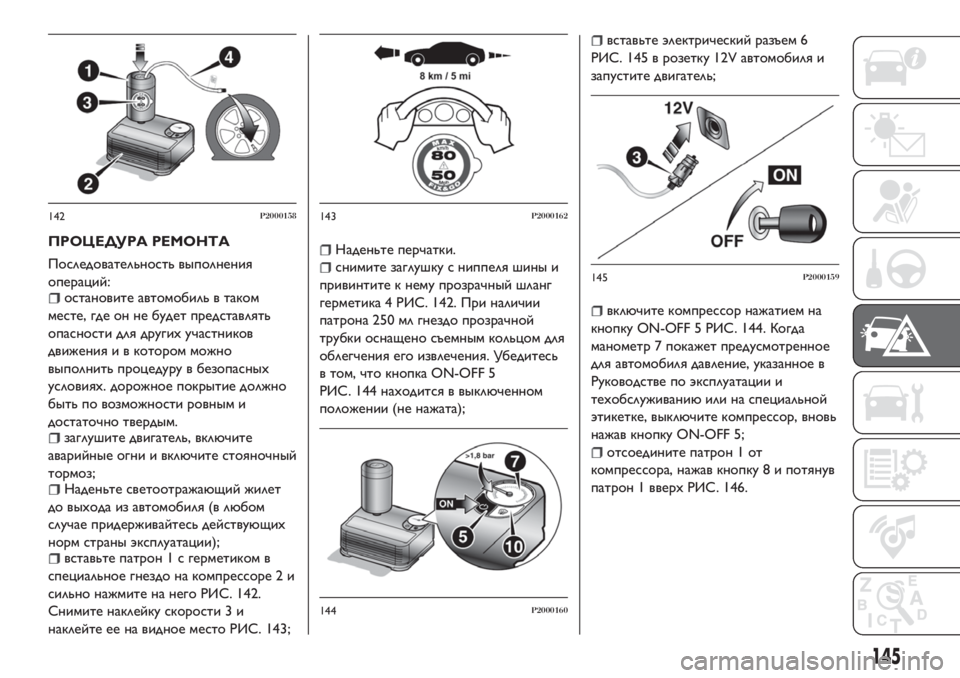

Комплект для срочного ремонта шин
Fix&Go РИС. 142 расположен в
багажном отделении в специальном
ящике и состоит из:
патрона 1 с жидким герметиком, к
которому прилагается прозрачная
трубка для введения герметика 4 и
наклейка 3 с надписью"Max. 80 km/h"
(Макс. 80 км/час), которуюпосле
ремонта шины следует разместить на
видном месте (например, на панели
приборов);
компрессора 2;
информационного листка для
быстрого и правильного использования
комплекта;
пары перчаток, расположенных в
полости трубки патрона 4.
144
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

ПРОЦЕДУРА РЕМОНТА
Последовательность выполнения
операций:
остановите автомобиль в таком
месте, где он не будет представлять
опасности для других участников
движения и в котором можно
выполнить процедуру в безопасных
условиях. дорожное покрытие должно
быть по возможности ровным и
достаточно твердым.
заглушите двигатель, включите
аварийные огни и включите стояночный
тормоз;
Наденьте светоотражающий жилет
до выхода из автомобиля (в любом
случае придерживайтесь действующих
норм страны эксплуатации);
вставьте патрон 1 с герметиком в
специальное гнездо на компрессоре 2 и
сильно нажмите на него РИС. 142.
Снимите наклейку скорости 3 и
наклейте ее на видное место РИС. 143;
Наденьте перчатки.
снимите заглушку с ниппеля шины и
привинтите к нему прозрачный шланг
герметика 4 РИС. 142. При наличии
патрона 250 мл гнездо прозрачной
трубки оснащено съемным кольцом для
облегчения его извлечения. Убедитесь
в том, что кнопка ON-OFF 5
РИС. 144 находится в выключенном
положении (не нажата);
вставьте электрический разъем 6
РИС. 145 в розетку 12V автомобиля и
запустите двигатель;
включите компрессор нажатием на
кнопку ON-OFF 5 РИС. 144. Когда
манометр 7 покажет предусмотренное
для автомобиля давление, указанное в
Руководстве по эксплуатации и
техобслуживаниюили на специальной
этикетке, выключите компрессор, вновь
нажав кнопку ON-OFF 5;
отсоедините патрон 1 от
компрессора, нажав кнопку 8 и потянув
патрон 1 вверх РИС. 146.
142P2000158143P2000162
144P2000160
145P2000159
145

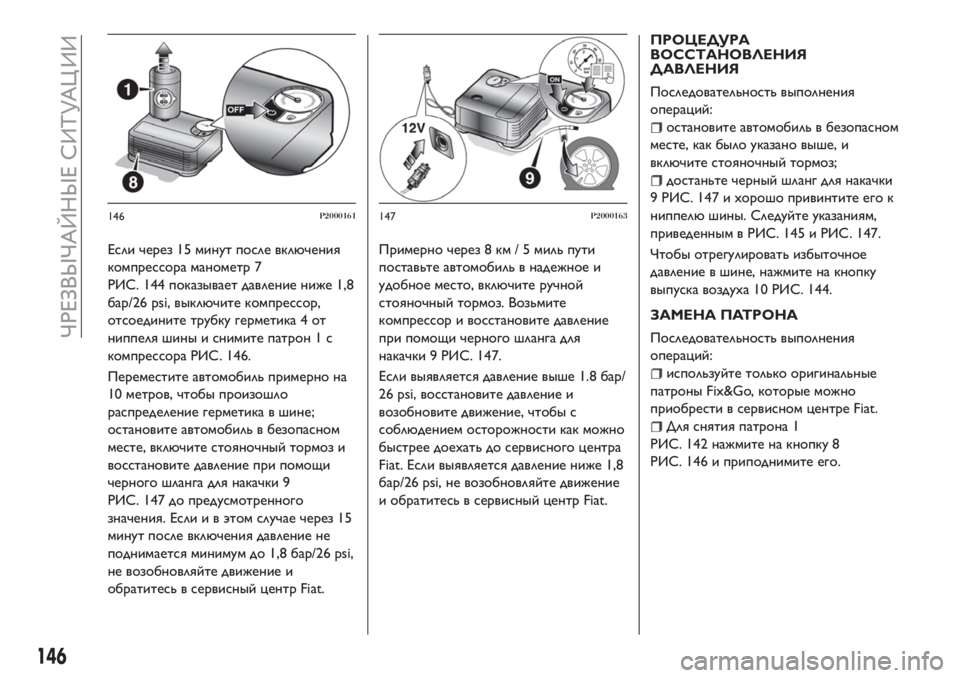

Если через 15 минут после включения
компрессора манометр 7
РИС. 144 показывает давление ниже 1,8
бар/26 psi, выключите компрессор,
отсоедините трубку герметика 4 от
ниппеля шины и снимите патрон 1 с
компрессора РИС. 146.
Переместите автомобиль примерно на
10 метров, чтобы произошло
распределение герметика в шине;
остановите автомобиль в безопасном
месте, включите стояночный тормоз и
восстановите давление при помощи
черного шланга для накачки 9
РИС. 147 до предусмотренного
значения. Если и в этом случае через 15
минут после включения давление не
поднимается минимум до 1,8 бар/26 psi,
не возобновляйте движение и
обратитесь в сервисный центр Fiat.Примерно через 8 км / 5 миль пути
поставьте автомобиль в надежное и
удобное место, включите ручной
стояночный тормоз. Возьмите
компрессор и восстановите давление
при помощи черного шланга для
накачки 9 РИС. 147.
Если выявляется давление выше 1.8 бар/
26 psi, восстановите давление и
возобновите движение, чтобы с
соблюдением осторожности как можно
быстрее доехать до сервисного центра
Fiat. Если выявляется давление ниже 1,8
бар/26 psi, не возобновляйте движение
и обратитесь в сервисный центр Fiat.
ПРОЦЕДУРА
ВОССТАНОВЛЕНИЯ
ДАВЛЕНИЯ
Последовательность выполнения
операций:
остановите автомобиль в безопасном
месте, как было указано выше, и
включите стояночный тормоз;
достаньте черный шланг для накачки
9 РИС. 147 и хорошо привинтите его к
ниппелюшины. Следуйте указаниям,
приведенным в РИС. 145 и РИС. 147.
Чтобы отрегулировать избыточное
давление в шине, нажмите на кнопку
выпуска воздуха 10 РИС. 144.
ЗАМЕНА ПАТРОНА
Последовательность выполнения
операций:
используйте только оригинальные
патроны Fix&Go, которые можно
приобрести в сервисном центре Fiat.
Для снятия патрона 1
РИС. 142 нажмите на кнопку 8
РИС. 146 и приподнимите его.
146P2000161147P2000163
146

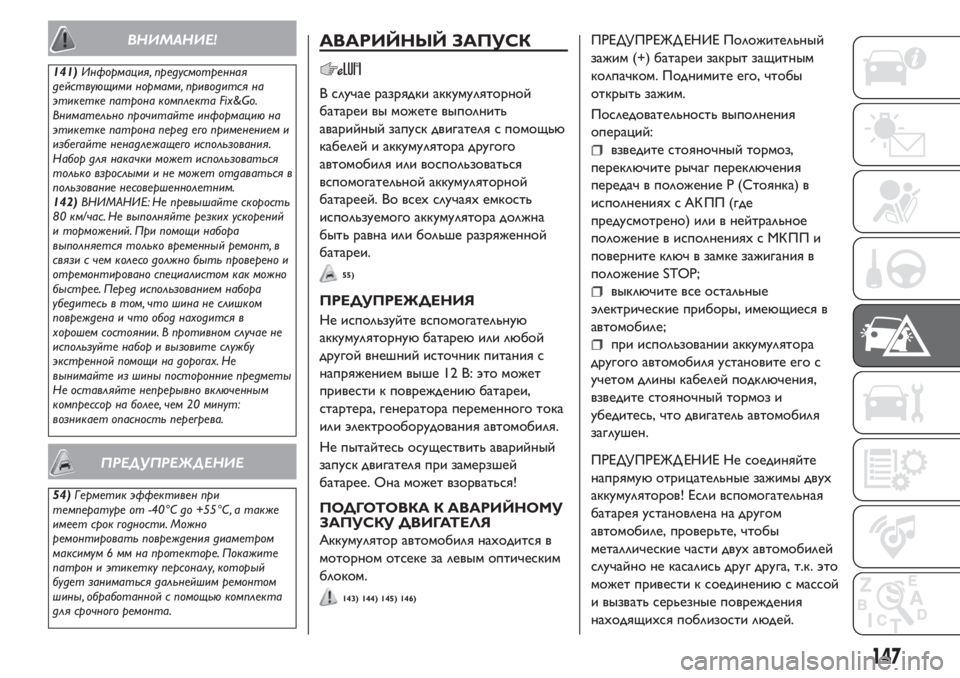

ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ

ВНИМАНИЕ!
141)Информация, предусмотренная
действующими нормами, приводится на
этикетке патрона комплекта Fix&Go.
Внимательно прочитайте информацию на
этикетке патрона перед его применением и
избегайте ненадлежащего использования.
Набор для накачки может использоваться
только взрослыми и не может отдаваться в
пользование несовершеннолетним.
142)ВНИМАНИЕ: Не превышайте скорость
80 км/час. Не выполняйте резких ускорений
и торможений. При помощи набора
выполняется только временный ремонт, в
связи с чем колесо должно быть проверено и
отремонтировано специалистом как можно
быстрее. Перед использованием набора
убедитесь в том, что шина не слишком
повреждена и что обод находится в
хорошем состоянии. В противном случае не
используйте набор и вызовите службу
экстренной помощи на дорогах. Не
вынимайте из шины посторонние предметы
Не оставляйте непрерывно включенным
компрессор на более, чем 20 минут:
возникает опасность перегрева.
ПРЕДУПРЕЖДЕНИЕ
54)Герметик эффективен при
температуре от -40°C до +55°C, а также
имеет срок годности. Можно
ремонтировать повреждения диаметром
максимум 6 мм на протекторе. Покажите
патрон и этикетку персоналу, который
будет заниматься дальнейшим ремонтом
шины, обработанной с помощью комплекта
для срочного ремонта.
АВАРИЙНЫЙ ЗАПУСК
В случае разрядки аккумуляторной
батареи вы можете выполнить
аварийный запуск двигателя с помощью
кабелей и аккумулятора другого
автомобиля или воспользоваться
вспомогательной аккумуляторной
батареей. Во всех случаях емкость
используемого аккумулятора должна
быть равна или больше разряженной
батареи.
55)
ПРЕДУПРЕЖДЕНИЯ
Не используйте вспомогательную
аккумуляторнуюбатареюили любой
другой внешний источник питания с
напряжением выше 12 В: это может
привести к повреждениюбатареи,
стартера, генератора переменного тока
или электрооборудования автомобиля.
Не пытайтесь осуществить аварийный
запуск двигателя при замерзшей
батарее. Она может взорваться!
ПОДГОТОВКА К АВАРИЙНОМУ
ЗАПУСКУ ДВИГАТЕЛЯ
Аккумулятор автомобиля находится в
моторном отсеке за левым оптическим
блоком.
143) 144) 145) 146)
ПРЕДУПРЕЖД ЕНИЕ Положительный
зажим (+) батареи закрыт защитным
колпачком. Поднимите его, чтобы
открыть зажим.
Последовательность выполнения
операций:
взведите стояночный тормоз,
переключите рычаг переключения
передач в положение P (Стоянка) в
исполнениях с АК ПП (где
предусмотрено) или в нейтральное
положение в исполнениях с МК ПП и
поверните ключ в замке зажигания в
положение STOP;
выключите все остальные
электрические приборы, имеющиеся в
автомобиле;
при использовании аккумулятора
другого автомобиля установите его с
учетом длины кабелей подключения,
взведите стояночный тормоз и
убедитесь, что двигатель автомобиля
заглушен.
ПРЕДУПРЕЖД ЕНИЕ Не соединяйте
напрямуюотрицательные зажимы двух
аккумуляторов! Если вспомогательная
батарея установлена на другом
автомобиле, проверьте, чтобы
металлические части двух автомобилей
случайно не касались друг друга, т.к. это
может привести к соединениюс массой
и вызвать серьезные повреждения
находящихся поблизости людей.
147

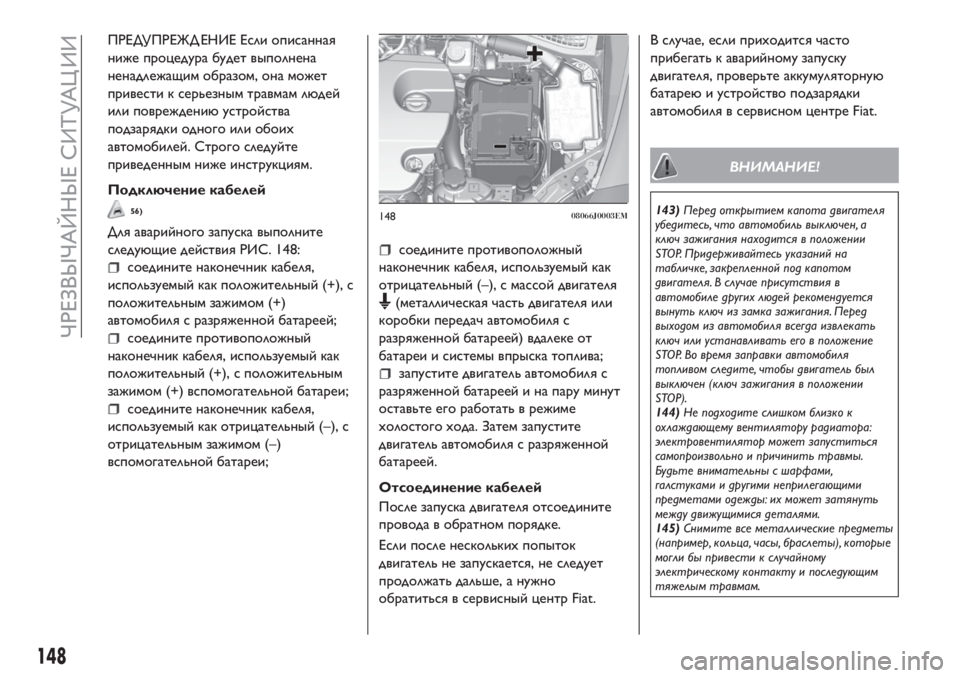

ПРЕДУПРЕЖД ЕНИЕ Если описанная
ниже процедура будет выполнена
ненадлежащим образом, она может
привести к серьезным травмам людей
или повреждениюустройства
подзарядки одного или обоих
автомобилей. Строго следуйте
приведенным ниже инструкциям.
Подключение кабелей
56)
Для аварийного запуска выполните
следующие действия РИС. 148:
соедините наконечник кабеля,
используемый как положительный (+), с
положительным зажимом (+)
автомобиля с разряженной батареей;
соедините противоположный
наконечник кабеля, используемый как
положительный (+), с положительным
зажимом (+) вспомогательной батареи;
соедините наконечник кабеля,
используемый как отрицательный (–), с
отрицательным зажимом (–)
вспомогательной батареи;
соедините противоположный
наконечник кабеля, используемый как
отрицательный (–), с массой двигателя
(металлическая часть двигателя или
коробки передач автомобиля с
разряженной батареей) вдалеке от
батареи и системы впрыска топлива;
запустите двигатель автомобиля с
разряженной батареей и на пару минут
оставьте его работать в режиме
холостого хода. Затем запустите
двигатель автомобиля с разряженной
батареей.
Отсоединение кабелей
После запуска двигателя отсоедините
провода в обратном порядке.
Если после нескольких попыток
двигатель не запускается, не следует
продолжать дальше, а нужно
обратиться в сервисный центр Fiat.В случае, если приходится часто
прибегать к аварийному запуску
двигателя, проверьте аккумуляторную
батареюи устройство подзарядки
автомобиля в сервисном центре Fiat.
ВНИМАНИЕ!
143)Перед открытием капота двигателя
убедитесь, что автомобиль выключен, а
ключ зажигания находится в положении
STOP. Придерживайтесь указаний на
табличке, закрепленной под капотом
двигателя. В случае присутствия в
автомобиле других людей рекомендуется
вынуть ключ из замка зажигания. Перед
выходом из автомобиля всегда извлекать
ключ или устанавливать его в положение
STOP. Во время заправки автомобиля
топливом следите, чтобы двигатель был
выключен (ключ зажигания в положении
STOP).
144)Не подходите слишком близко к
охлаждающему вентилятору радиатора:
электровентилятор может запуститься
самопроизвольно и причинить травмы.
Будьте внимательны с шарфами,
галстуками и другими неприлегающими
предметами одежды: их может затянуть
между движущимися деталями.
145)Снимите все металлические предметы
(например, кольца, часы, браслеты), которые
могли бы привести к случайному
электрическому контакту и последующим
тяжелым травмам.14808066J0003EM
148
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦ ИИ
