reset FIAT TIPO 4DOORS 2019 Instrukcja obsługi (in Polish)

DESKA ROZDZIELCZA
1. Wyloty boczne regulowane 2. Dźwignia lewa: kierunkowskazy, światła drogowe, sygnały świetlne 3. Zestaw
wskaźników 4. Elementy sterowania na kierownicy 5. Dźwignia prawa: wycieraczki/spryskiwacze szyby przedniej, ustawianie
poziomu czułości czujnika deszczu 6.Uconnect™7. Przyciski sterujące 8. Poduszka powietrzna przednia pasażera
(zależnie od wyposażenia) 9. Wyloty powietrza środkowe regulowane 10. Schowek 11. Elementy sterowania
klimatyzacją 12. Przyciski na konsoli środkowej: ogrzewanie siedzeń, panel portu USB i gniazda AUX (zależnie od
wyposażenia), gniazdko prądowe/zapalniczka 13. Wyłącznik zapłonu 14. Poduszka powietrzna przednia po stronie
kierowcy 15. Elementy sterowania na kierownicy 16. Panel elementów sterowania: przednie światła przeciwmgłowe (zależnie
od wyposażenia), tylne światła przeciwmgłowe, regulacja ustawienia reflektorów, resetowanie iTPMS, ESC OFF (zależnie od
wyposażenia).
1P03036J005
8
POZNAWANIE SAMOCHODU

2: prędkość samochodu, komunikaty
ostrzegawcze/ewentualne sygnalizacje
awarii.
3: kilometry (lub mile) całkowitego
przebiegu oraz ikony ewentualnych
sygnalizacji awarii.
PRZYCISKI STERUJĄCE
Umieszczone są z lewej strony
kierownicy rys. 58.
Umożliwiają wybór i obsługę pozycji
z Menu głównego wyświetlacza (patrz
opis w sekcji „Menu główne”).
/: nacisnąć i zwolnić
przyciski, aby wejść do Menu głównego
i aby przewijać w górę lub w dół
poszczególne pozycje Menu
i podmenu.
/: nacisnąć i zwolnić przyciski,
aby wyświetlić poszczególne informacje
lub wejść do podmenu danej pozycji
z Menu głównego.
OK: nacisnąć ten przycisk, aby
wejść/wybrać ekrany informacji lub
podmenu danej pozycji z Menu
głównego. Trzymać wciśnięty ten
przycisk przez 1 sekundę, aby
ponownie ustawić wyświetlane/
wybrane funkcje.
MENU GŁÓWNE
Menu składa się z następujących
pozycji:
TRIP
GSI
INFO POJAZDU
AUDIO (funkcja dostępna
w przypadku niektórych wersji i rynków)
TELEFON (funkcja dostępna
w przypadku niektórych wersji i rynków)
NAWIGACJA (funkcja dostępna
w przypadku niektórych wersji i rynków)
KOMUNIKATY
KONFIG. POJAZDU
Konfig. pojazdu
Ta pozycja Menu umożliwia
wprowadzenie zmian w ustawieniach
następujących pozycji:
Monitor;
Jednostki miary;
Zegar & data;
Bezpieczeństwo
Bezpieczeń./Pomoc;
Światła;
Drzwi i blok. drzwi.Monitor
W przypadku wybrania pozycji
„Monitor” można wejść do
ustawień/informacji dotyczących
następujących pozycji: „Nasta.monito.”,
„Język”, „Patrz telefon” (dostępna
w wersjach i na rynkach, gdzie
przewidziano), „Patrz nawigacja”
(dostępna w wersjach i na rynkach,
gdzie przewidziano), „Reset Trasa B”,
„Podświetlenie wyświetlacza”.
Jednostka miary
W przypadku wybrania pozycji „Jedn.
Pomiaru” można wybrać jednostkę
miary spośród następujących opcji:
„Imperialny”, „Metryczny”,
„Spersonalizowany”.
Zegar & Data
W przypadku wybrania pozycji „Zegar &
data” można wprowadzić następujące
ustawienia: „Regulacja czasu”, „Format
godzin”, „Regulacja daty”.
Bezpieczeństwo
W przypadku wybrania pozycji
„Bezpieczeństwo” można wprowadzić
następujące ustawienia: „Airbag
pasażera” (zależnie od wyposażenia),
„Sygnał prędkości”, „Sygnał pas. bez.”.
Ustawienie „Airbag pasażera” umożliwia
włączenie/wyłączenie poduszki
powietrznej po stronie pasażera
(zależnie od wyposażenia):Ochrona
5805036J0004EM
49

pasażera nieaktywna: diodana
desce rozdzielczej świeci światłem
stałym.
Bezpieczeń./Pomoc;
W przypadku wybrania pozycji
„Bezpieczeń./Pomoc” można
wprowadzić następujące ustawienia:
Czujnik deszczu, Natęż. ostr.akust.,
Park Assist, Głoś. Park Assist.
Światła
W przypadku wybrania pozycji „Światła”
można wprowadzić następujące
ustawienia: „Światła wew. pojazdu”,
„Światła dzienne”, „Światła cornering”,
„Czujnik reflektorów”, „Follow me
home”.
Drzwi i blokada drzwi
W przypadku wybrania pozycji „Drzwi
i blok. drzwi” można wprowadzić
następujące ustawienia: „Autoclose”,
„Światła przy zamyk.”, „Odbl. drzwi
wyjś.”.
Uwaga W przypadku występowania
systemuUconnect™niektóre pozycje
Menu wyświetlane są i sterowane za
pośrednictwem wyświetlacza tego
systemu, a nie wyświetlacza w zestawie
wskaźników (patrz opis w specjalnym
rozdziale dotyczącym multimediów lub
w uzupełnieniu dostępnym online).

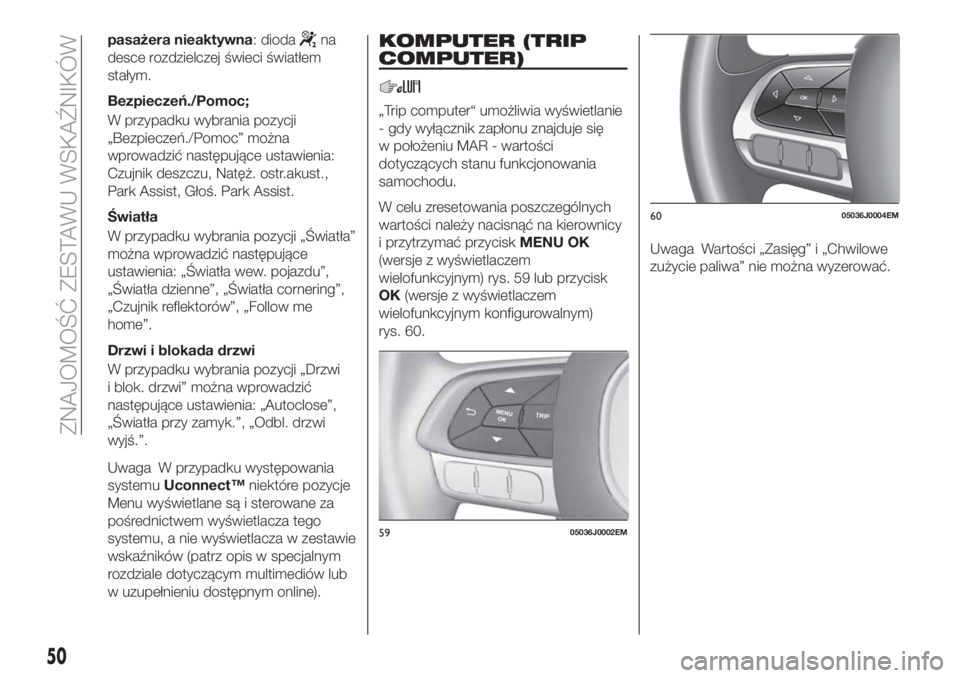

KOMPUTER (TRIP
COMPUTER)
„Trip computer“ umożliwia wyświetlanie
- gdy wyłącznik zapłonu znajduje się
w położeniu MAR - wartości
dotyczących stanu funkcjonowania
samochodu.
W celu zresetowania poszczególnych
wartości należy nacisnąć na kierownicy
i przytrzymać przyciskMENU OK
(wersje z wyświetlaczem
wielofunkcyjnym) rys. 59 lub przycisk
OK(wersje z wyświetlaczem
wielofunkcyjnym konfigurowalnym)
rys. 60.
Uwaga Wartości „Zasięg” i „Chwilowe
zużycie paliwa” nie można wyzerować.
5905036J0002EM
6005036J0004EM
50

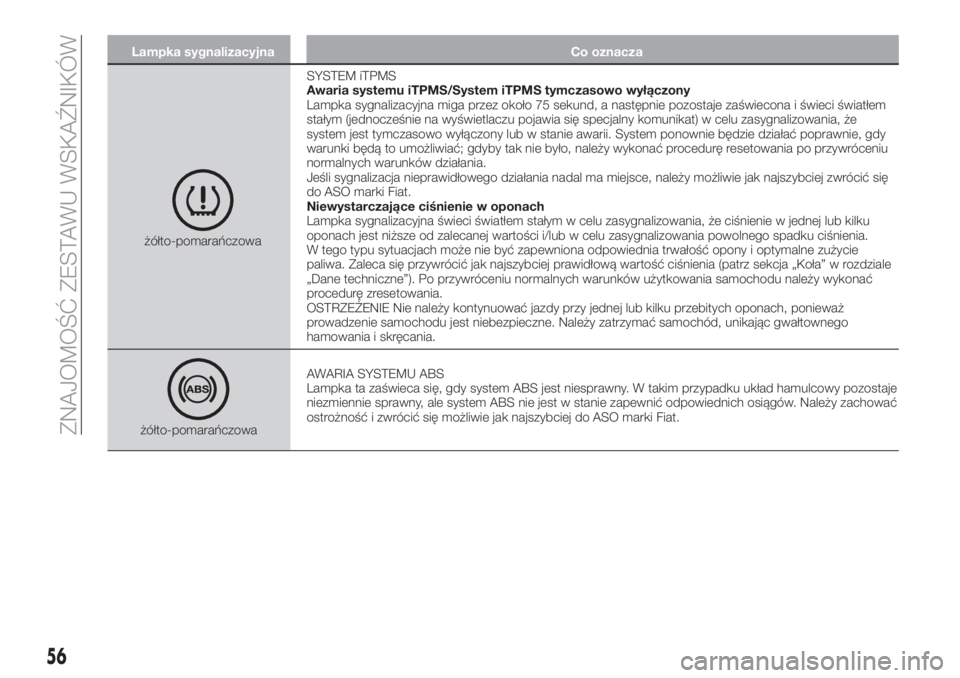

ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

Lampka sygnalizacyjna Co oznacza
żółto-pomarańczowaSYSTEM iTPMS
Awaria systemu iTPMS/System iTPMS tymczasowo wyłączony
Lampka sygnalizacyjna miga przez około 75 sekund, a następnie pozostaje zaświecona i świeci światłem
stałym (jednocześnie na wyświetlaczu pojawia się specjalny komunikat) w celu zasygnalizowania, że
system jest tymczasowo wyłączony lub w stanie awarii. System ponownie będzie działać poprawnie, gdy
warunki będą to umożliwiać; gdyby tak nie było, należy wykonać procedurę resetowania po przywróceniu
normalnych warunków działania.
Jeśli sygnalizacja nieprawidłowego działania nadal ma miejsce, należy możliwie jak najszybciej zwrócić się
do ASO marki Fiat.
Niewystarczające ciśnienie w oponach
Lampka sygnalizacyjna świeci światłem stałym w celu zasygnalizowania, że ciśnienie w jednej lub kilku
oponach jest niższe od zalecanej wartości i/lub w celu zasygnalizowania powolnego spadku ciśnienia.
W tego typu sytuacjach może nie być zapewniona odpowiednia trwałość opony i optymalne zużycie
paliwa. Zaleca się przywrócić jak najszybciej prawidłową wartość ciśnienia (patrz sekcja „Koła” w rozdziale
„Dane techniczne”). Po przywróceniu normalnych warunków użytkowania samochodu należy wykonać
procedurę zresetowania.
OSTRZEŻENIE Nie należy kontynuować jazdy przy jednej lub kilku przebitych oponach, ponieważ
prowadzenie samochodu jest niebezpieczne. Należy zatrzymać samochód, unikając gwałtownego
hamowania i skręcania.
żółto-pomarańczowaAWARIA SYSTEMU ABS
Lampka ta zaświeca się, gdy system ABS jest niesprawny. W takim przypadku układ hamulcowy pozostaje
niezmiennie sprawny, ale system ABS nie jest w stanie zapewnić odpowiednich osiągów. Należy zachować
ostrożność i zwrócić się możliwie jak najszybciej do ASO marki Fiat.
56

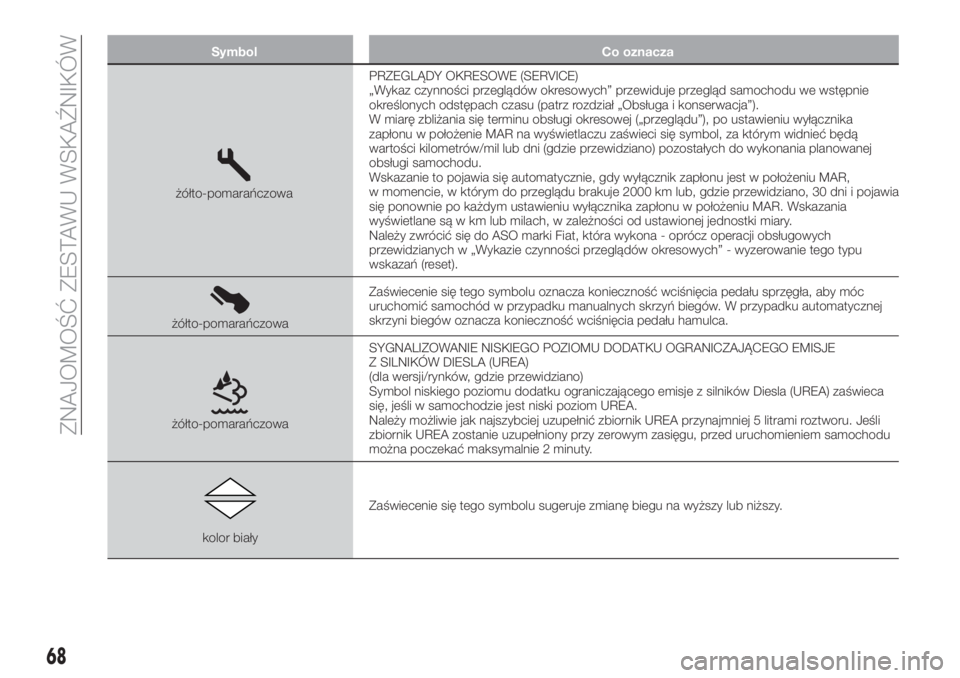

ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

Symbol Co oznacza
żółto-pomarańczowaPRZEGLĄDY OKRESOWE (SERVICE)
„Wykaz czynności przeglądów okresowych” przewiduje przegląd samochodu we wstępnie
określonych odstępach czasu (patrz rozdział „Obsługa i konserwacja”).
W miarę zbliżania się terminu obsługi okresowej („przeglądu”), po ustawieniu wyłącznika
zapłonu w położenie MAR na wyświetlaczu zaświeci się symbol, za którym widnieć będą
wartości kilometrów/mil lub dni (gdzie przewidziano) pozostałych do wykonania planowanej
obsługi samochodu.
Wskazanie to pojawia się automatycznie, gdy wyłącznik zapłonu jest w położeniu MAR,
w momencie, w którym do przeglądu brakuje 2000 km lub, gdzie przewidziano, 30 dni i pojawia
się ponownie po każdym ustawieniu wyłącznika zapłonu w położeniu MAR. Wskazania
wyświetlane są w km lub milach, w zależności od ustawionej jednostki miary.
Należy zwrócić się do ASO marki Fiat, która wykona - oprócz operacji obsługowych
przewidzianych w „Wykazie czynności przeglądów okresowych” - wyzerowanie tego typu
wskazań (reset).
żółto-pomarańczowaZaświecenie się tego symbolu oznacza konieczność wciśnięcia pedału sprzęgła, aby móc
uruchomić samochód w przypadku manualnych skrzyń biegów. W przypadku automatycznej
skrzyni biegów oznacza konieczność wciśnięcia pedału hamulca.
żółto-pomarańczowaSYGNALIZOWANIE NISKIEGO POZIOMU DODATKU OGRANICZAJĄCEGO EMISJE
Z SILNIKÓW DIESLA (UREA)
(dla wersji/rynków, gdzie przewidziano)
Symbol niskiego poziomu dodatku ograniczającego emisje z silników Diesla (UREA) zaświeca
się, jeśli w samochodzie jest niski poziom UREA.
Należy możliwie jak najszybciej uzupełnić zbiornik UREA przynajmniej 5 litrami roztworu. Jeśli
zbiornik UREA zostanie uzupełniony przy zerowym zasięgu, przed uruchomieniem samochodu
można poczekać maksymalnie 2 minuty.
kolor białyZaświecenie się tego symbolu sugeruje zmianę biegu na wyższy lub niższy.
68
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

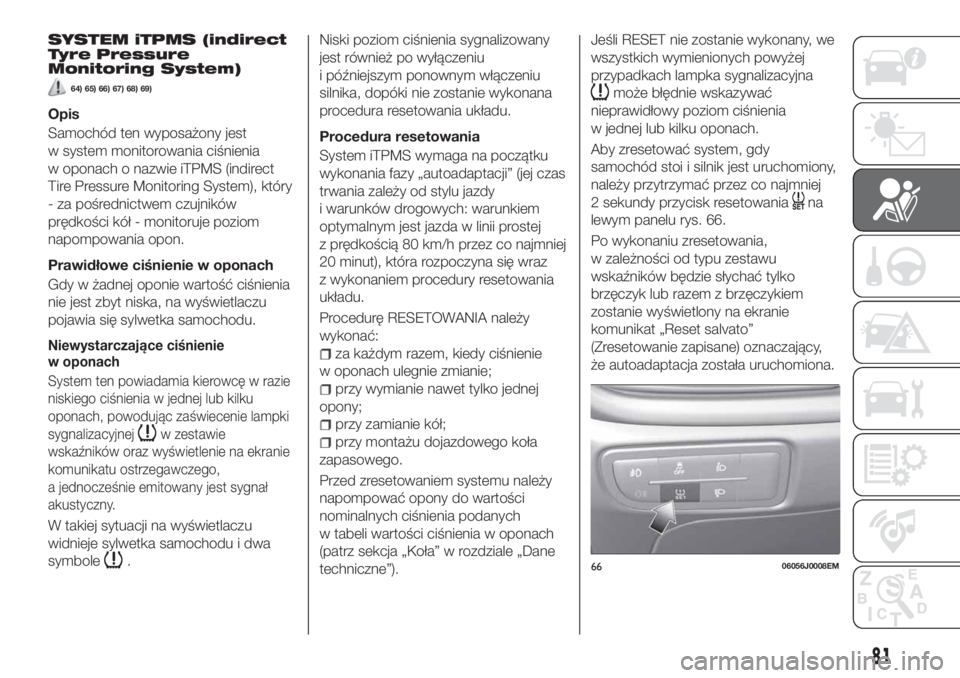

SYSTEM iTPMS (indirect
Tyre Pressure
Monitoring System)
64) 65) 66) 67) 68) 69)
Opis
Samochód ten wyposażony jest
w system monitorowania ciśnienia
w oponach o nazwie iTPMS (indirect
Tire Pressure Monitoring System), który
- za pośrednictwem czujników
prędkości kół - monitoruje poziom
napompowania opon.
Prawidłowe ciśnienie w oponach
Gdy w żadnej oponie wartość ciśnienia
nie jest zbyt niska, na wyświetlaczu
pojawia się sylwetka samochodu.
Niewystarczające ciśnienie
w oponach
System ten powiadamia kierowcę w razie
niskiego ciśnienia w jednej lub kilku
oponach, powodując zaświecenie lampki
sygnalizacyjnej
w zestawie
wskaźników oraz wyświetlenie na ekranie
komunikatu ostrzegawczego,
a jednocześnie emitowany jest sygnał
akustyczny.
W takiej sytuacji na wyświetlaczu
widnieje sylwetka samochodu i dwa
symbole
.Niski poziom ciśnienia sygnalizowany
jest również po wyłączeniu
i późniejszym ponownym włączeniu
silnika, dopóki nie zostanie wykonana
procedura resetowania układu.
Procedura resetowania
System iTPMS wymaga na początku
wykonania fazy „autoadaptacji” (jej czas
trwania zależy od stylu jazdy
i warunków drogowych: warunkiem
optymalnym jest jazda w linii prostej
z prędkością 80 km/h przez co najmniej
20 minut), która rozpoczyna się wraz
z wykonaniem procedury resetowania
układu.
Procedurę RESETOWANIA należy
wykonać:
za każdym razem, kiedy ciśnienie
w oponach ulegnie zmianie;
przy wymianie nawet tylko jednej
opony;
przy zamianie kół;
przy montażu dojazdowego koła
zapasowego.
Przed zresetowaniem systemu należy
napompować opony do wartości
nominalnych ciśnienia podanych
w tabeli wartości ciśnienia w oponach
(patrz sekcja „Koła” w rozdziale „Dane
techniczne”).Jeśli RESET nie zostanie wykonany, we
wszystkich wymienionych powyżej
przypadkach lampka sygnalizacyjna
może błędnie wskazywać
nieprawidłowy poziom ciśnienia
w jednej lub kilku oponach.
Aby zresetować system, gdy
samochód stoi i silnik jest uruchomiony,
należy przytrzymać przez co najmniej
2 sekundy przycisk resetowania
na
lewym panelu rys. 66.
Po wykonaniu zresetowania,
w zależności od typu zestawu
wskaźników będzie słychać tylko
brzęczyk lub razem z brzęczykiem
zostanie wyświetlony na ekranie
komunikat „Reset salvato”
(Zresetowanie zapisane) oznaczający,
że autoadaptacja została uruchomiona.
6606056J0008EM
81

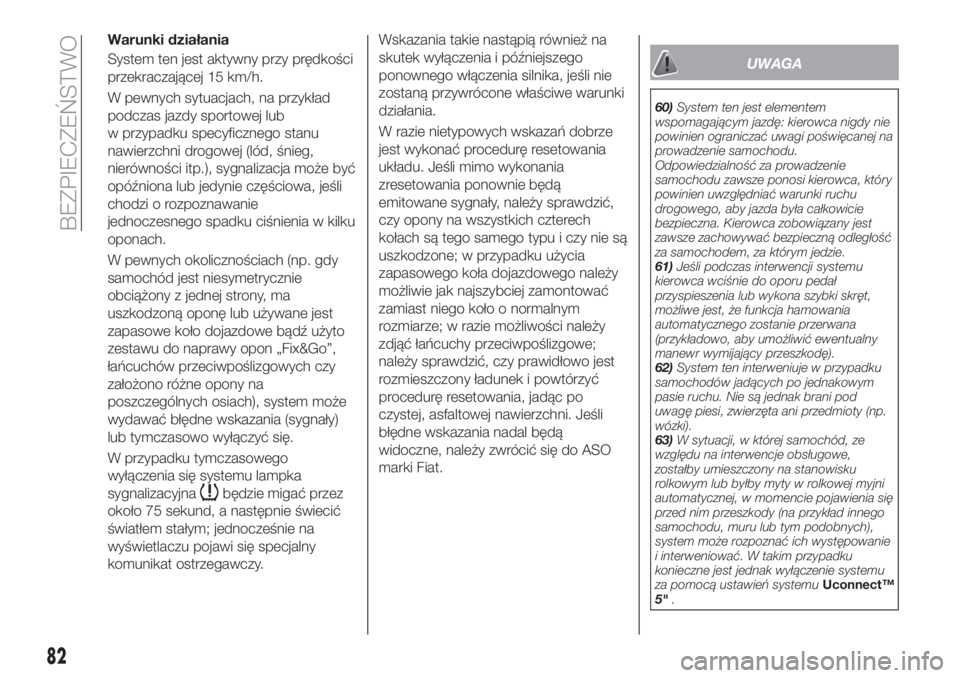

Warunki działania
System ten jest aktywny przy prędkości
przekraczającej 15 km/h.
W pewnych sytuacjach, na przykład
podczas jazdy sportowej lub
w przypadku specyficznego stanu
nawierzchni drogowej (lód, śnieg,
nierówności itp.), sygnalizacja może być
opóźniona lub jedynie częściowa, jeśli
chodzi o rozpoznawanie
jednoczesnego spadku ciśnienia w kilku
oponach.
W pewnych okolicznościach (np. gdy
samochód jest niesymetrycznie
obciążony z jednej strony, ma
uszkodzoną oponę lub używane jest
zapasowe koło dojazdowe bądź użyto
zestawu do naprawy opon „Fix&Go”,
łańcuchów przeciwpoślizgowych czy
założono różne opony na
poszczególnych osiach), system może
wydawać błędne wskazania (sygnały)
lub tymczasowo wyłączyć się.
W przypadku tymczasowego
wyłączenia się systemu lampka
sygnalizacyjna
będzie migać przez
około 75 sekund, a następnie świecić
światłem stałym; jednocześnie na
wyświetlaczu pojawi się specjalny
komunikat ostrzegawczy.Wskazania takie nastąpią również na
skutek wyłączenia i późniejszego
ponownego włączenia silnika, jeśli nie
zostaną przywrócone właściwe warunki
działania.
W razie nietypowych wskazań dobrze
jest wykonać procedurę resetowania
układu. Jeśli mimo wykonania
zresetowania ponownie będą
emitowane sygnały, należy sprawdzić,
czy opony na wszystkich czterech
kołach są tego samego typu i czy nie są
uszkodzone; w przypadku użycia
zapasowego koła dojazdowego należy
możliwie jak najszybciej zamontować
zamiast niego koło o normalnym
rozmiarze; w razie możliwości należy
zdjąć łańcuchy przeciwpoślizgowe;
należy sprawdzić, czy prawidłowo jest
rozmieszczony ładunek i powtórzyć
procedurę resetowania, jadąc po
czystej, asfaltowej nawierzchni. Jeśli
błędne wskazania nadal będą
widoczne, należy zwrócić się do ASO
marki Fiat.
UWAGA
60)System ten jest elementem
wspomagającym jazdę: kierowca nigdy nie
powinien ograniczać uwagi poświęcanej na
prowadzenie samochodu.
Odpowiedzialność za prowadzenie
samochodu zawsze ponosi kierowca, który
powinien uwzględniać warunki ruchu
drogowego, aby jazda była całkowicie
bezpieczna. Kierowca zobowiązany jest
zawsze zachowywać bezpieczną odległość
za samochodem, za którym jedzie.
61)Jeśli podczas interwencji systemu
kierowca wciśnie do oporu pedał
przyspieszenia lub wykona szybki skręt,
możliwe jest, że funkcja hamowania
automatycznego zostanie przerwana
(przykładowo, aby umożliwić ewentualny
manewr wymijający przeszkodę).
62)System ten interweniuje w przypadku
samochodów jadących po jednakowym
pasie ruchu. Nie są jednak brani pod
uwagę piesi, zwierzęta ani przedmioty (np.
wózki).
63)W sytuacji, w której samochód, ze
względu na interwencje obsługowe,
zostałby umieszczony na stanowisku
rolkowym lub byłby myty w rolkowej myjni
automatycznej, w momencie pojawienia się
przed nim przeszkody (na przykład innego
samochodu, muru lub tym podobnych),
system może rozpoznać ich występowanie
i interweniować. W takim przypadku
konieczne jest jednak wyłączenie systemu
za pomocą ustawień systemuUconnect™
5".
82
BEZPIECZEŃSTWO

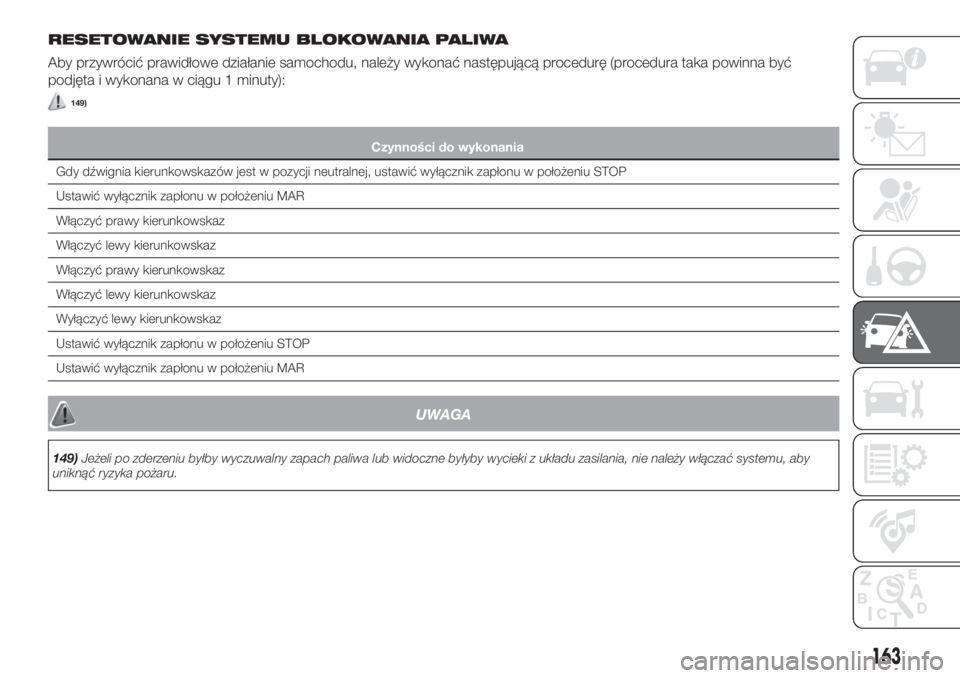

RESETOWANIE SYSTEMU BLOKOWANIA PALIWA
Aby przywrócić prawidłowe działanie samochodu, należy wykonać następującą procedurę (procedura taka powinna być
podjęta i wykonana w ciągu 1 minuty):
149)
Czynności do wykonania
Gdy dźwignia kierunkowskazów jest w pozycji neutralnej, ustawić wyłącznik zapłonu w położeniu STOP
Ustawić wyłącznik zapłonu w położeniu MAR
Włączyć prawy kierunkowskaz
Włączyć lewy kierunkowskaz
Włączyć prawy kierunkowskaz
Włączyć lewy kierunkowskaz
Wyłączyć lewy kierunkowskaz
Ustawić wyłącznik zapłonu w położeniu STOP
Ustawić wyłącznik zapłonu w położeniu MAR
UWAGA
149)Jeżeli po zderzeniu byłby wyczuwalny zapach paliwa lub widoczne byłyby wycieki z układu zasilania, nie należy włączać systemu, aby
uniknąć ryzyka pożaru.
163

WŁĄCZANIE/WYŁĄCZANIE
SYSTEMU
System ten włącza się/wyłącza poprzez
naciśnięcie przycisku/pokrętła
.
Aby zwiększyć poziom głośności,
należy obrócić przyciskiem/pokrętłem
w kierunku zgodnym z ruchem
wskazówek zegara, natomiast aby
zmniejszyć poziom głośności, należy
obrócić przyciskiem/pokrętłem
w kierunku przeciwnym do ruchu
wskazówek zegara. Pokrętło do
elektronicznej regulacji poziomu
głośności obraca się stale (360°) w obu
kierunkach, bez zatrzymywania się.
RADIO
Po wybraniu żądanej stacji radiowej na
wyświetlaczu pojawią się następujące
informacje:
W części górnej: wykaz
zaprogramowanych stacji radiowych
(preset), wyświetlana jest aktualnie
słuchana stacja.
W części środkowej: wyświetlana jest
nazwa słuchanej stacji radiowej
i przyciski graficzne do wyboru
poprzedniej lub następnej stacji.
W części dolnej: wyświetlane są
następujące przyciski graficzne:
„Przegl.”: lista dostępnych stacji
radiowych;
„AM/FM”, „AM/DAB”, „FM/DAB”:
wybór żądanego zakresu częstotliwości
(przycisk graficzny konfigurowalny
w zależności od wybranego zakresu:
AM,FM lub DAB);
„Strojen.” : ręczne strojenie stacji
radiowej (niedostępne w przypadku
radia DAB);
„Info”: dodatkowe informacje
o słuchanym źródle;
„Audio”: dostęp do ekranu ustawień
dźwięku.
Menu Audio
Aby wejść do menu „Audio”, należy
nacisnąć przycisk graficzny „Audio”
w dolnej części wyświetlacza (patrz ).
Za pośrednictwem menu „Audio” można
dokonać następujących ustawień:
„Wyrównywacz” (dla wersji/rynków
gdzie przewidziano);
„Balance/Fade” (ustawienie balansu
dźwięku strona prawa/lewa oraz
przód/tył);
„Dźwięk/prędkość” (automatyczna
kontrola poziomu głośności
w zależności od prędkości
samochodu);
„Loudness” (dla wersji/rynków gdzie
przewidziano);
„Aut. Włącz. Radia”;
Aby wyjść z menu „Audio”, należy
nacisnąć przycisk graficzny
/Wykon.
TRYB MEDIA
Aby wybrać żądane źródło audio,
należy nacisnąć przycisk graficzny
„Źródło”, a do wyboru są następujące
źródła: AUX (zależnie od wyposażenia),
USB i
Bluetooth®
.
Korzystanie z aplikacji występujących
na urządzeniach przenośnych może nie
być kompatybilne z systemem
Uconnect™
Wybór utworu (Przegl.)
Funkcja ta umożliwia przeglądanie
i wybór utworów widniejących na
aktywnym urządzeniu.
Możliwości wyboru zależą od
podłączonego urządzenia.
Na przykład na urządzeniu USB, za
pomocą przycisku/pokrętła BROWSE
ENTER, można przeglądać również
wykaz wykonawców, gatunków
muzycznych i albumów dostępnych na
urządzeniu, w zależności od informacji,
jakie zarejestrowano w zakresie
utworów.
W obrębie każdej listy przycisk
graficzny „ABC” umożliwia
przeskoczenie do jednej z liter na liście.
UWAGA W przypadku niektórych
urządzeń firmy
Apple®
przycisk ten
może być nieaktywny.
245
