FIAT TIPO 4DOORS 2019 Manual de Uso e Manutenção (in Portuguese)
Manufacturer: FIAT, Model Year: 2019, Model line: TIPO 4DOORS, Model: FIAT TIPO 4DOORS 2019Pages: 256, PDF Size: 7.32 MB
Page 1 of 256
MANUAL DE USO E MANUTENÇÃO
TIPO 4DOORS
Page 2 of 256
O presente Manual de Uso e Manutenção tem como objectivo ilustrar as modalidades de utilização operativa do veículo.
Para o utilizador apaixonado e desejoso de usufruir de aprofundamentos, curiosidades e informações pormenorizadas
sobre as características e funcionalidades do próprio veículo, a Fiat oferece a possibilidade de consultar uma secção específica
disponível em formato electrónico.
MANUAL DE USO E MANUTENÇÃO DO VEÍCULO ON-LINE
Ao longo do Manual de Uso e Manutenção, em correspondência dos assuntos para os quais estão previstos aprofundamentos,
é indicado o seguinte símbolo .
Ligue-se ao site da internet www.mopar.eu/owner
e aceda à área a si riservada.
Na página “Manutenção e cuidados” estão disponíveis toddas as informações sobre o seu veículo e os links para aceder a eLUM,
onde poderá encontrar os aprofundamentos do Manual de Uso e Manutenção.
Em alternativa, para aceder a tais informações, ligar-se ao site da internet http://aftersales.fiat.com/elum/
.
O site eLUMé gratuito e permitir-lhe-á, aliás, consultar facilmente a documentação de bordo de todos os outros veículos do Grupo.
Boa leitura e boa diversão!
Page 3 of 256
Estimado Cliente,
Parabéns e obrigado por ter escolhido um Fiat.
Preparámos este Manual para que possa conhecer a fundo o seu veículo e utilizá-lo da forma mais correcta.
Prosseguindo na leitura deste Manual, encontrará informações, conselhos e avisos importantes para o uso do veículo, que o
ajudarão a aproveitar a fundo as suas qualidades técnicas.
É recomendável lê-lo com atenção antes de se preparar para a primeira vez na condução, de modo a familiarizar-se com os
comandos e, em particular, com os relativos aos travões, à direcção e à caixa de velocidades; ao mesmo tempo, poderá
começar a compreender o comportamento do veículo nos diferentes pisos da estrada.
No interior deste documento encontrará características, particularidades e informações essenciais para o cuidado, a
manutenção ao longo do tempo, a segurança de condução e de funcionamento do seu veículo.
Depois de o ter consultado, aconselhamo-lo a conservar o presente Manual no interior do veículo, para facilitar a sua consulta
e para fazer com que permaneça a bordo do mesmo em caso de venda.
No Livro de Garantia anexo encontrará, também, a descrição dos Serviços de Assistência que a Fiat oferece aos seus Clientes,
o Certificado de Garantia e o detalhe dos termos e das condições para a manutenção da mesma.
Estamos certos de que estes instrumentos fá-lo-ão entrar em sintonia com o seu novo veículo e apreciar os técnicos da Fiat
que lhe prestarão a assistência.
Boa leitura, então, e boa viagem!
Neste Manual de Uso e Manutenção estão descritas todas as versões possíveis do veículo. Conteúdos opcionais,
equipamentos dedicados a mercados específicos ou versões específicas não são identificadas como tais no texto:
é necessário considerar apenas as informações relativas ao equipamento, motorização e versão do veículo de sua
propriedade. Eventuais conteúdos introduzidos durante a vida produtiva do modelo, mas independentes do pedido
expresso de conteúdos opcionais no momento da aquisição, serão identificados com a indicação(onde presente).
Os dados contidos nesta publicação devem entender-se como destinados a orientá-lo correctamente na
utilização do veículo. A FCA Italy S.p.A. está empenhada num processo de aperfeiçoamento contínuo dos veículos
produzidos, reservando-se, assim, o direito de efectuar modificações no modelo descrito por motivos de natureza
técnica e/ou comercial.
Para mais informações, dirigir-se à Rede de Assistência Fiat.
Page 4 of 256
LER OBRIGATORIAMENTE!
ABASTECIMENTO DE COMBUSTÍVELMotores a gasolina: abastecer o veículo apenas com gasolina sem chumbo com número de octanas (RON) não inferior a 95, conforme a
especificação europeia EN228.
Motores Diesel: abastecer o veículo apenas com gasóleo para veículos a motor conforme a especificação europeia EN590. A utilização de
outros produtos ou misturas pode danificar de modo irremediável o motor com a consequente perda de validade da garantia pelos danos
causados.
Abastecimento de LPG: abastecer o veículo apenas com LPG para veículos a motor conforme a especificação europeia EN589. A utilização
de outros produtos ou misturas pode danificar de modo irremediável o motor com a consequente perda de validade da garantia pelos danos
causados.
Para mais pormenores sobre a utilização do combustível correto, consultar o parágrafo “Abastecimento do veículo” no capítulo “Arranque e
condução”.
ARRANQUE DO MOTOR
Versões equipadas com caixa manual (motores a gasolina): certificar-se de que o travão de estacionamento está engatado, posicionar a
alavanca das mudanças em ponto morto, carregar a fundo no pedal da embraiagem, sem carregar no acelerador; em seguida, rodar a chave
de ignição para AVV e soltar a chave assim que o motor arrancar.
Versões equipadas com caixa manual (motores Diesel): certificar-se de que o travão de estacionamento está engatado, posicionar a
alavanca das mudanças em ponto morto, carregar a fundo no pedal da embraiagem, sem carregar no acelerador; em seguida, rodar a chave
de ignição para MAR e aguardar que a luz avisadora se apague
. Colocar a chave de ignição em AVV; soltar a chave assim que o motor
arrancar.
Versões equipadas com caixa automática(onde presente): certificar-se de que o travão de estacionamento está engatado e que a
alavanca das mudanças está na posição P (Estacionamento) ou N (Ponto morto), carregar no pedal do travão sem carregar no acelerador; em
seguida, rodar a chave de ignição para a posição AVV e soltá-la assim que o motor arrancar.
ESTACIONAMENTO SOBRE MATERIAL INFLAMÁVEL
Durante o funcionamento, a panela catalítica atinge temperaturas elevadas. Por isso, não estacionar o veículo em cima de erva, folhas secas,
agulhas de pinheiro ou outro material inflamável: perigo de incêndio.
RESPEITO PELO AMBIENTE
O veículo está equipado com um sistema que permite um diagnóstico contínuo dos componentes relacionados com as emissões para garantir
um melhor respeito pelo ambiente.
EQUIPAMENTOS ELÉCTRICOS ACESSÓRIOS
Se, depois da compra do veículo, desejar instalar acessórios que necessitem de alimentação elétrica (com o risco de descarregar
gradualmente a bateria), dirija-se à Rede de Assistência Fiat que avaliará a absorção elétrica total e verificará se o sistema do veículo está em
condições de sustentar a carga necessária.
Page 5 of 256
MANUTENÇÃO PROGRAMADA
Uma correcta manutenção permite conservar inalterados no tempo os rendimentos do veículo e as características de segurança, respeitando
o ambiente e mantendo baixos os custos de funcionamento.
SÍMBOLOS
Em alguns componentes do veículo estão presentes etiquetas coloridas, cuja simbologia indica precauções importantes a
observar na utilização do próprio componente.
Por baixo do capot do motor existe também uma etiqueta resumida dos símbolos.
MODIFICAÇÕES / ALTERAÇÕES DO VEÍCULO
ATENÇÃO Qualquer modificação ou alteração do veículo pode comprometer gravemente a segurança, bem como a vedação
de estrada e provocar acidentes, com riscos mesmo mortais para os ocupantes.
Page 6 of 256
UTILIZAÇÃO DO MANUAL
INDICAÇÕES OPERATIVAS
Sempre que forem fornecidas indicações de direcção relativas ao veículo (esquerda/direita ou frente/trás), estas devem ser
entendidas como relativas à percepção de um ocupante sentado no lugar do condutor. Casos especiais, que sejam uma
excepção a esta indicação, serão oportunamente assinalados no texto.
As figuras indicadas ao longo do Manual têm uma função indicativa: isto pode significar que alguns detalhes representados na
imagem não correspondam ao que poderá encontrar no seu veículo. Além disso, o Manual foi realizado baseando-se em
veículos com volante à esquerda; assim, é possível que, em veículos com volante à direita, alguns comandos estejam
dispostos ou realizados de modo diferente relativamente à perfeita especularidade do ilustrado.
Para identificar o capítulo que inclui as informações pretendidas, pode consultar o índice alfabético situado no final do presente
Manual de Uso e Manutenção.
Por sua vez, os capítulos são rapidamente identificáveis através de um recorte gráfico específico, presente ao lado de todas as
páginas ímpares. Poucas páginas mais à frente encontra-se uma legenda que lhe permitirá familiarizar com a ordem dos
capítulos e os respetivos símbolos no recorte. De qualquer forma, encontra-se indicação textual do capítulo consultado ao
lado de todas as páginas pares.
AVISOS E PRECAUÇÕES
Ao ler este Manual de Uso e Manutenção encontrará uma série deADVERTÊNCIASdestinadas a evitar procedimentos que
poderiam danificar o seu veículo.
Além disso, estão presentesPRECAUÇÕESque devem ser seguidas atentamente para evitar uma utilização não adequada
dos componentes do veículo, que poderiam ser causa de acidentes.
Portanto, convém respeitar escrupulosamente todas as recomendações deADVERTÊNCIAedePRECAUÇÃO.
AsADVERTÊNCIASeasPRECAUÇÕESsão mencionadas ao longo do texto através dos símbolos:
para a segurança das pessoas;
para a integridade do veículo;
para a protecção do ambiente.
NOTA Estes símbolos, quando necessários, estão indicados ao lado do título ou no final do parágrafo e são seguidos de um
número. Esse número identifica o aviso correspondente, presente no fundo da respectiva secção.
Page 7 of 256

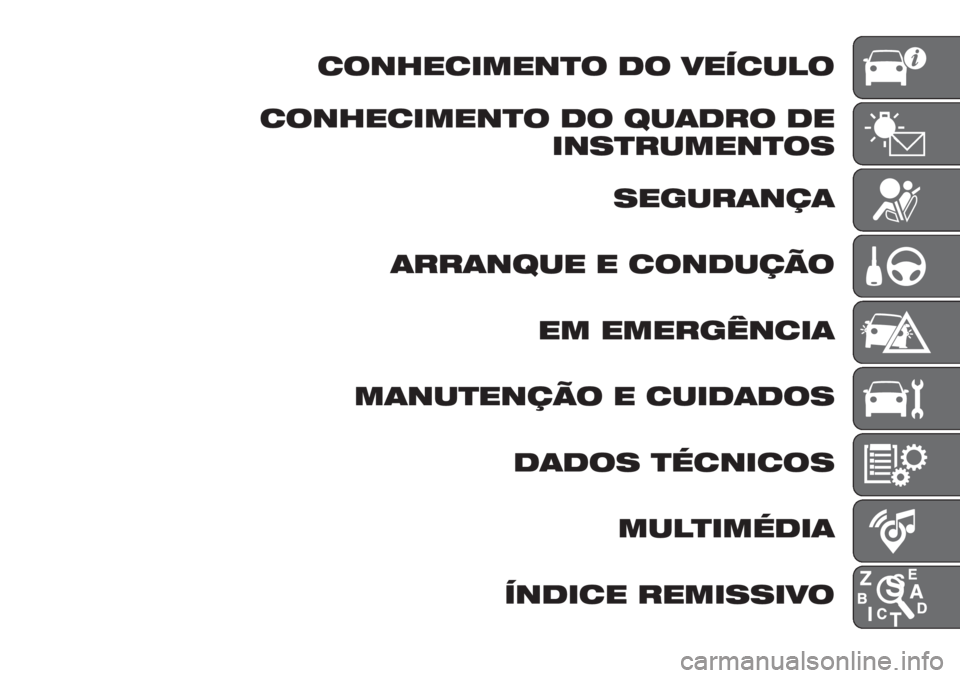

CONHECIMENTO DO VEÍCULO
CONHECIMENTO DO QUADRO DE
INSTRUMENTOS
SEGURANÇA
ARRANQUE E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E CUIDADOS
DADOS TÉCNICOS
MULTIMÉDIA
ÍNDICE REMISSIVO
Page 8 of 256
Page 9 of 256
CONHECIMENTO DO VEÍCULO
Começa aqui o conhecimento
aproximado do seu novo automóvel.
O manual que está a ler descreve de
forma simples e directa como é feito e
como funciona.
Por isso, é aconselhável consultá-lo
estando comodamente sentado a
bordo, de modo a permitir verificar
imediatamente o que está ilustrado.PAINEL DE INSTRUMENTOS......8
ASCHAVES.................9
DISPOSITIVO DE ARRANQUE.....10
FIAT CODE.................11
PORTAS ..................12
BANCOS..................14
APOIOS DE CABEÇA..........16
VOLANTE..................17
ESPELHOS RETROVISORES.....18
LUZES EXTERNAS............19
LUZES INTERNAS............22
LIMPA PARA-BRISAS / LAVA
PARA-BRISAS..............23
CLIMATIZAÇÃO..............25
ELEVADORES DE VIDROS
ELÉTRICOS................30
CAPOT DO MOTOR...........31
DIRECÇÃO ASSISTIDA ELÉCTRICA
DUALDRIVE................32
PORTA-BAGAGENS...........33
EQUIPAMENTO COM SISTEMA
LPG .....................35
7
Page 10 of 256

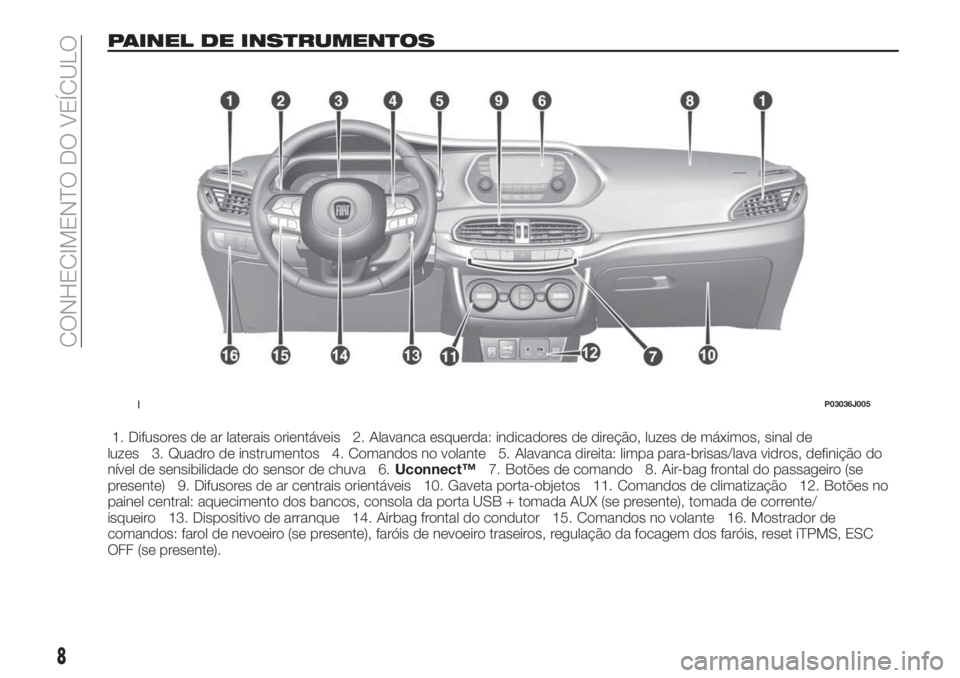

PAINEL DE INSTRUMENTOS
1. Difusores de ar laterais orientáveis 2. Alavanca esquerda: indicadores de direção, luzes de máximos, sinal de
luzes 3. Quadro de instrumentos 4. Comandos no volante 5. Alavanca direita: limpa para-brisas/lava vidros, definição do
nível de sensibilidade do sensor de chuva 6.Uconnect™7. Botões de comando 8. Air-bag frontal do passageiro (se
presente) 9. Difusores de ar centrais orientáveis 10. Gaveta porta-objetos 11. Comandos de climatização 12. Botões no
painel central: aquecimento dos bancos, consola da porta USB + tomada AUX (se presente), tomada de corrente/
isqueiro 13. Dispositivo de arranque 14. Airbag frontal do condutor 15. Comandos no volante 16. Mostrador de
comandos: farol de nevoeiro (se presente), faróis de nevoeiro traseiros, regulação da focagem dos faróis, reset iTPMS, ESC
OFF (se presente).
1P03036J005
8
CONHECIMENTO DO VEÍCULO
