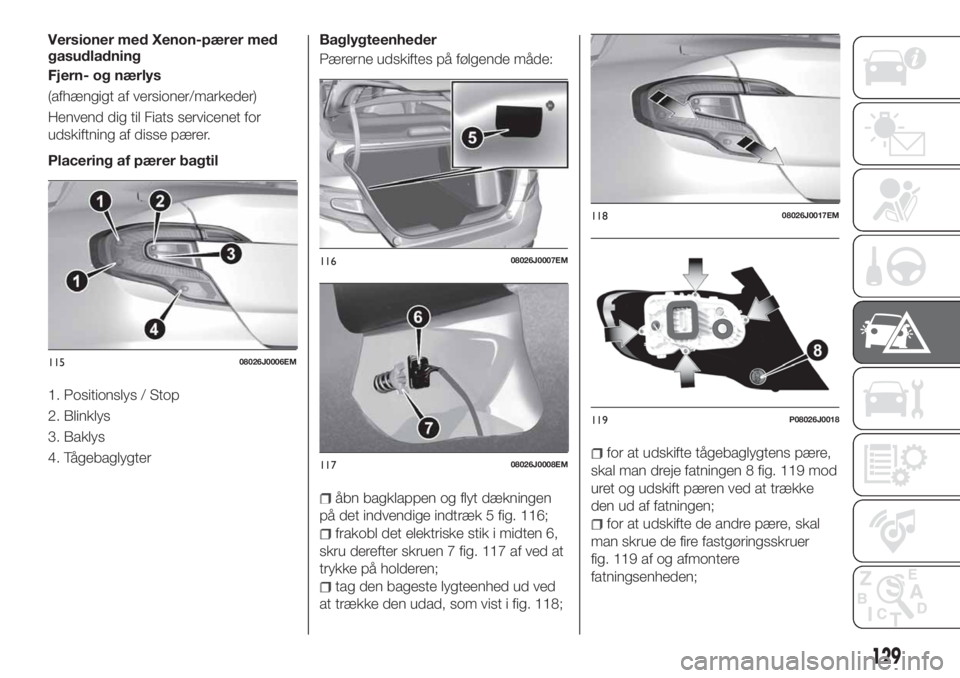

Versioner med Xenon-pærer med
gasudladning
Fjern- og nærlys
(afhængigt af versioner/markeder)
Henvend dig til Fiats servicenet for
udskiftning af disse pærer.
Placering af pærer bagtil
1. Positionslys / Stop
2. Blinklys
3. Baklys
4. TågebaglygterBaglygteenheder
Pærerne udskiftes på følgende måde:
åbn bagklappen og flyt dækningen
på det indvendige indtræk 5 fig. 116;
frakobl det elektriske stik i midten 6,
skru derefter skruen 7 fig. 117 af ved at
trykke på holderen;
tag den bageste lygteenhed ud ved
at trække den udad, som vist i fig. 118;
for at udskifte tågebaglygtens pære,
skal man dreje fatningen 8 fig. 119 mod
uret og udskift pæren ved at trække
den ud af fatningen;
for at udskifte de andre pære, skal
man skrue de fire fastgøringsskruer
fig. 119 af og afmontere
fatningsenheden;
11508026J0006EM
11608026J0007EM
11708026J0008EM
11808026J0017EM
119P08026J0018
129
Page 132 of 248

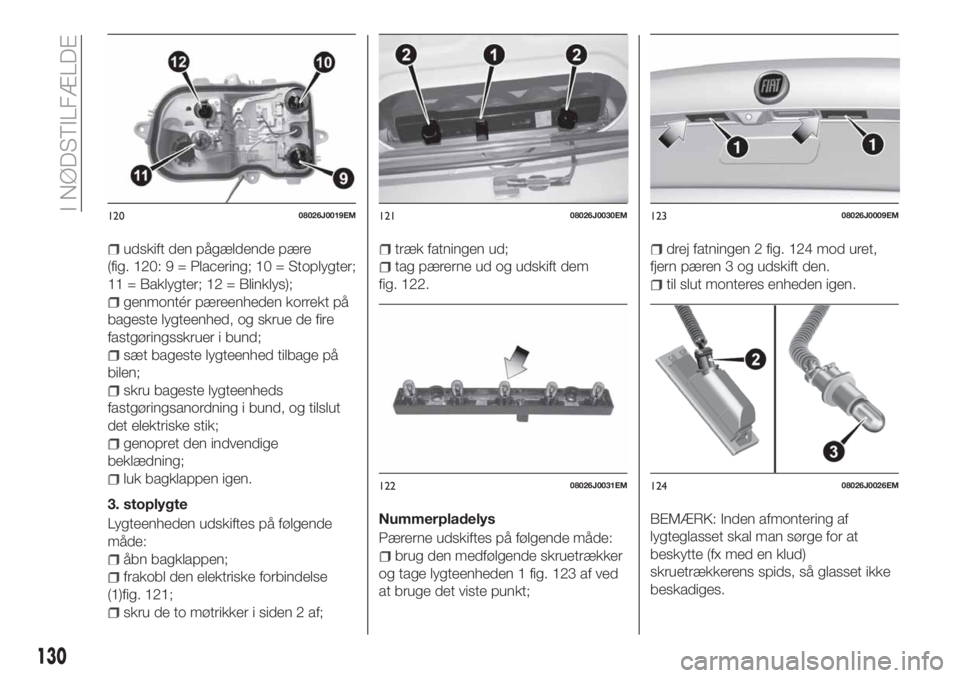

udskift den pågældende pære
(fig. 120: 9 = Placering; 10 = Stoplygter;
11 = Baklygter; 12 = Blinklys);
genmontér pæreenheden korrekt på
bageste lygteenhed, og skrue de fire
fastgøringsskruer i bund;
sæt bageste lygteenhed tilbage på
bilen;
skru bageste lygteenheds
fastgøringsanordning i bund, og tilslut
det elektriske stik;
genopret den indvendige
beklædning;
luk bagklappen igen.
3. stoplygte
Lygteenheden udskiftes på følgende
måde:
åbn bagklappen;
frakobl den elektriske forbindelse
(1)fig. 121;
skru de to møtrikker i siden 2 af;
træk fatningen ud;
tag pærerne ud og udskift dem
fig. 122.
Nummerpladelys
Pærerne udskiftes på følgende måde:
brug den medfølgende skruetrækker
og tage lygteenheden 1 fig. 123 af ved
at bruge det viste punkt;
drej fatningen 2 fig. 124 mod uret,
fjern pæren 3 og udskift den.
til slut monteres enheden igen.
BEMÆRK: Inden afmontering af
lygteglasset skal man sørge for at
beskytte (fx med en klud)
skruetrækkerens spids, så glasset ikke
beskadiges.
12008026J0019EM12108026J0030EM
12208026J0031EM
12308026J0009EM
12408026J0026EM
130
I NØDSTILFÆLDE
Page 133 of 248

BEMÆRK
129)Vent på at udstødningsrørene bliver
kolde, inden du udskifter pæren: FARE
FOR FORBRÆNDINGER!
130)Ændringer eller reparationer af det
elektriske anlæg, der ikke foretages korrekt
og i overensstemmelse med systemets
tekniske specifikationer, kan forårsage
driftsforstyrrelser med risiko for brand.
131)Halogenpærer indeholder gas under
tryk, og hvis de ødelægges, kan der
slynges glasstykker ud i rummet.
132)Skift kun pærer med motoren
standset og i en position, som ikke udgør
en fare for trafikken, og som gør det muligt
at foretage udskiftningen i fuld sikkerhed
(se venligst det, der beskrives i afsnittet
"Parkering"). Kontroller også, at motoren er
kold for at undgå fare for forbrændinger.
VIGTIGT
50)Halogenpærer må kun berøres på
metalsoklen. Hvis man berører den
gennemsigtige kolbe med fingrene,
nedsættes styrken af det udsendte lys, og
desuden kan pærens levetid blive nedsat.
Hvis man er kommet til at berøre kolben,
bør man gnide den med en klud vædet
med sprit og lade den tørre.
UDSKIFTNING AF
SIKRINGER
GENERELLE
OPLYSNINGER
133) 134) 135) 136)
51)
Sikringer beskytter det elektriske anlæg.
De træder hovedsageligt i funktion (dvs.
afbryder strømmen) i tilfælde af fejl ved
anlægget eller ukorrekt udførte
reparationer.
Sikringsudtrækker
Sikringerne udtages med udtrækkeren,
som er fastgjort i låget på
sikringsboksen i motorrummet (se
fig. 125 ).
Pincetten har to forskellige ender og
specielt konstrueret til at fjerne de
forskellige typer af sikringer, der findes i
bilen.Efter brug skal udtrækkeren lægges på
plads i sit sæde.
SIKRINGERNES
PLACERING
Sikringerne er grupperet i tre
centralbokse, der er placeret i
instrumentpanelet, i motorrummet og
indvendigt i bagagerummet.
12508036J0002EM
131

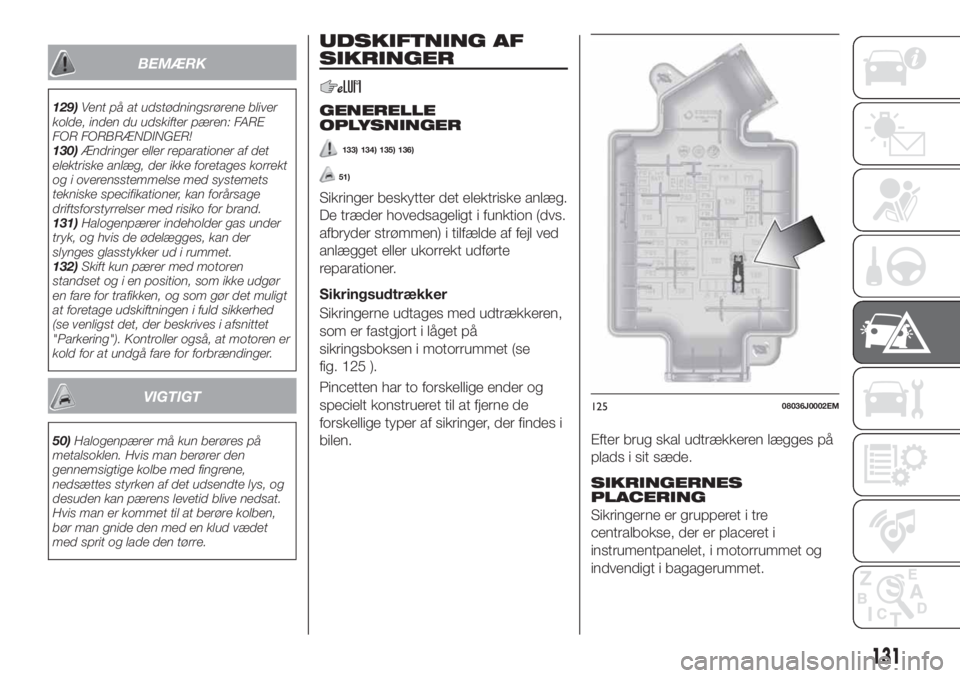

Page 134 of 248

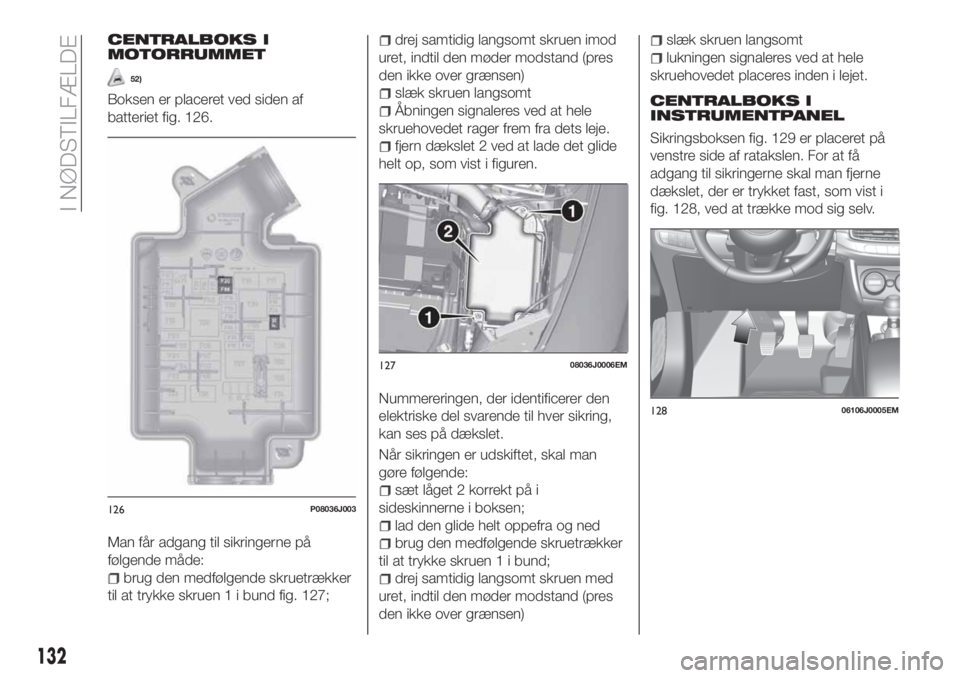

CENTRALBOKS I
MOTORRUMMET
52)
Boksen er placeret ved siden af
batteriet fig. 126.
Man får adgang til sikringerne på
følgende måde:
brug den medfølgende skruetrækker
til at trykke skruen 1 i bund fig. 127;
drej samtidig langsomt skruen imod
uret, indtil den møder modstand (pres
den ikke over grænsen)
slæk skruen langsomt
Åbningen signaleres ved at hele
skruehovedet rager frem fra dets leje.
fjern dækslet 2 ved at lade det glide
helt op, som vist i figuren.
Nummereringen, der identificerer den
elektriske del svarende til hver sikring,
kan ses på dækslet.
Når sikringen er udskiftet, skal man
gøre følgende:
sæt låget 2 korrekt på i
sideskinnerne i boksen;
lad den glide helt oppefra og ned
brug den medfølgende skruetrækker
til at trykke skruen 1 i bund;
drej samtidig langsomt skruen med
uret, indtil den møder modstand (pres
den ikke over grænsen)
slæk skruen langsomt
lukningen signaleres ved at hele
skruehovedet placeres inden i lejet.
CENTRALBOKS I
INSTRUMENTPANEL
Sikringsboksen fig. 129 er placeret på
venstre side af ratakslen. For at få
adgang til sikringerne skal man fjerne
dækslet, der er trykket fast, som vist i
fig. 128, ved at trække mod sig selv.
126P08036J003
12708036J0006EM
12806106J0005EM
132
I NØDSTILFÆLDE
Page 135 of 248

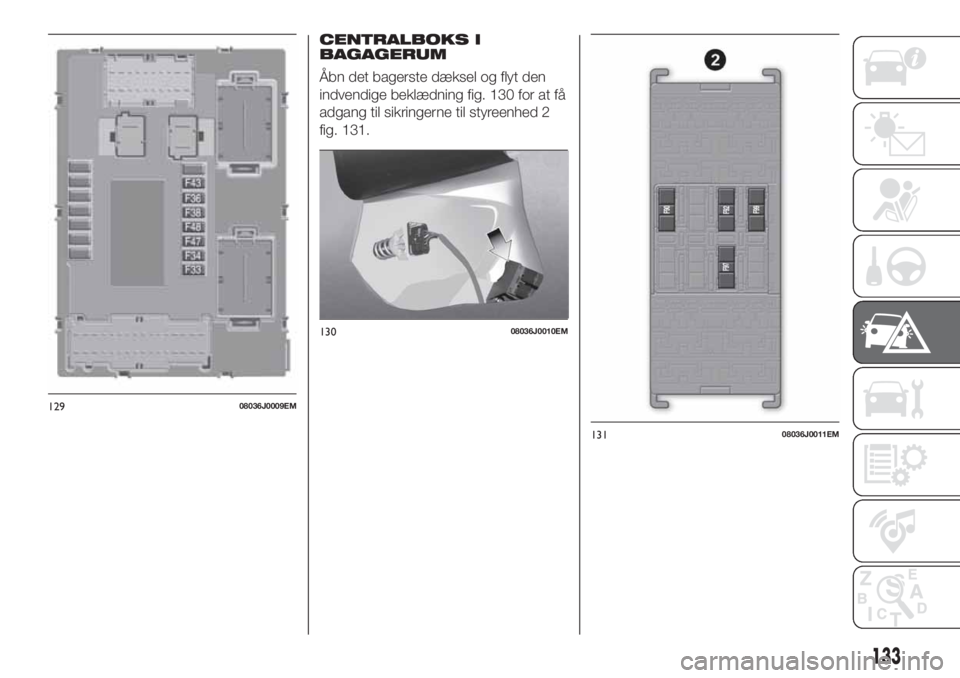

CENTRALBOKS I
BAGAGERUM
Åbn det bagerste dæksel og flyt den
indvendige beklædning fig. 130 for at få
adgang til sikringerne til styreenhed 2
fig. 131.
12908036J0009EM
13008036J0010EM
13108036J0011EM
133
Page 136 of 248

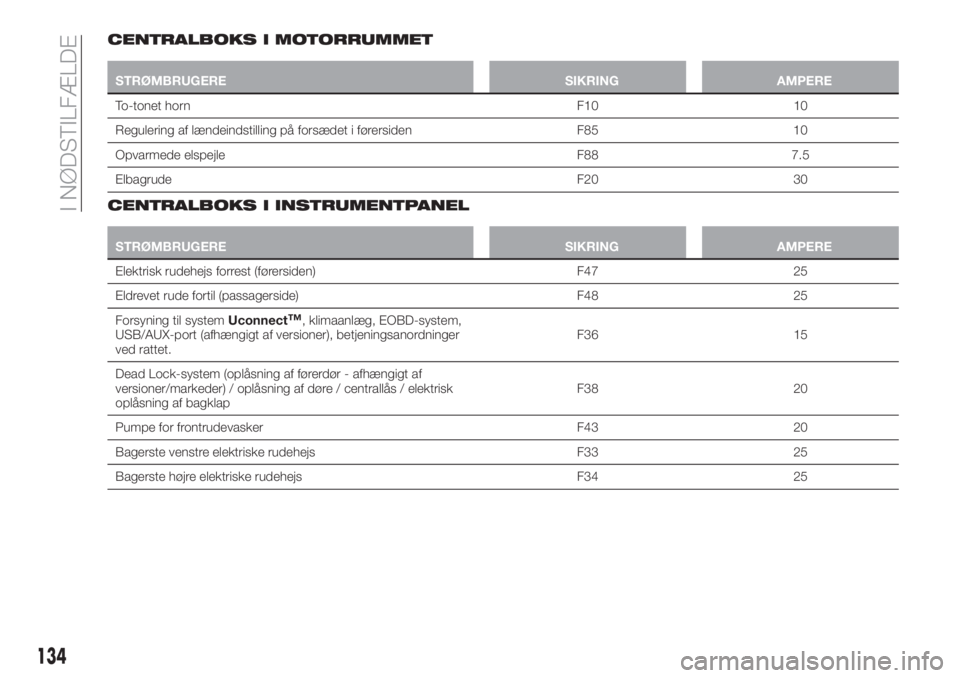

CENTRALBOKS I MOTORRUMMET
STRØMBRUGERE SIKRING AMPERE
To-tonet horn F10 10
Regulering af lændeindstilling på forsædet i førersiden F85 10
Opvarmede elspejle F88 7.5
Elbagrude F20 30
CENTRALBOKS I INSTRUMENTPANEL
STRØMBRUGERE SIKRING AMPERE
Elektrisk rudehejs forrest (førersiden) F47 25
Eldrevet rude fortil (passagerside) F48 25
Forsyning til systemUconnect
™, klimaanlæg, EOBD-system,
USB/AUX-port (afhængigt af versioner), betjeningsanordninger
ved rattet.F36 15
Dead Lock-system (oplåsning af førerdør - afhængigt af
versioner/markeder) / oplåsning af døre / centrallås / elektrisk
oplåsning af bagklapF38 20
Pumpe for frontrudevasker F43 20
Bagerste venstre elektriske rudehejs F33 25
Bagerste højre elektriske rudehejs F34 25
134
I NØDSTILFÆLDE
Page 137 of 248

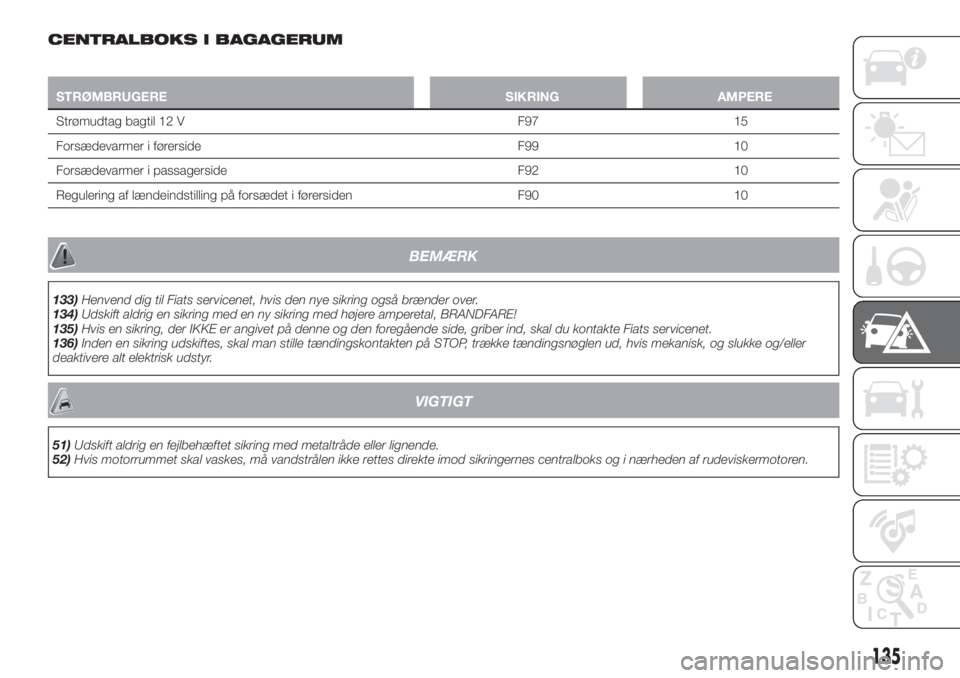

CENTRALBOKS I BAGAGERUM
STRØMBRUGERE SIKRING AMPERE
Strømudtag bagtil 12 V F97 15
Forsædevarmer i førerside F99 10
Forsædevarmer i passagerside F92 10
Regulering af lændeindstilling på forsædet i førersiden F90 10
BEMÆRK
133)Henvend dig til Fiats servicenet, hvis den nye sikring også brænder over.
134)Udskift aldrig en sikring med en ny sikring med højere amperetal, BRANDFARE!
135)Hvis en sikring, der IKKE er angivet på denne og den foregående side, griber ind, skal du kontakte Fiats servicenet.
136)Inden en sikring udskiftes, skal man stille tændingskontakten på STOP, trække tændingsnøglen ud, hvis mekanisk, og slukke og/eller
deaktivere alt elektrisk udstyr.
VIGTIGT
51)Udskift aldrig en fejlbehæftet sikring med metaltråde eller lignende.
52)Hvis motorrummet skal vaskes, må vandstrålen ikke rettes direkte imod sikringernes centralboks og i nærheden af rudeviskermotoren.
135
Page 138 of 248

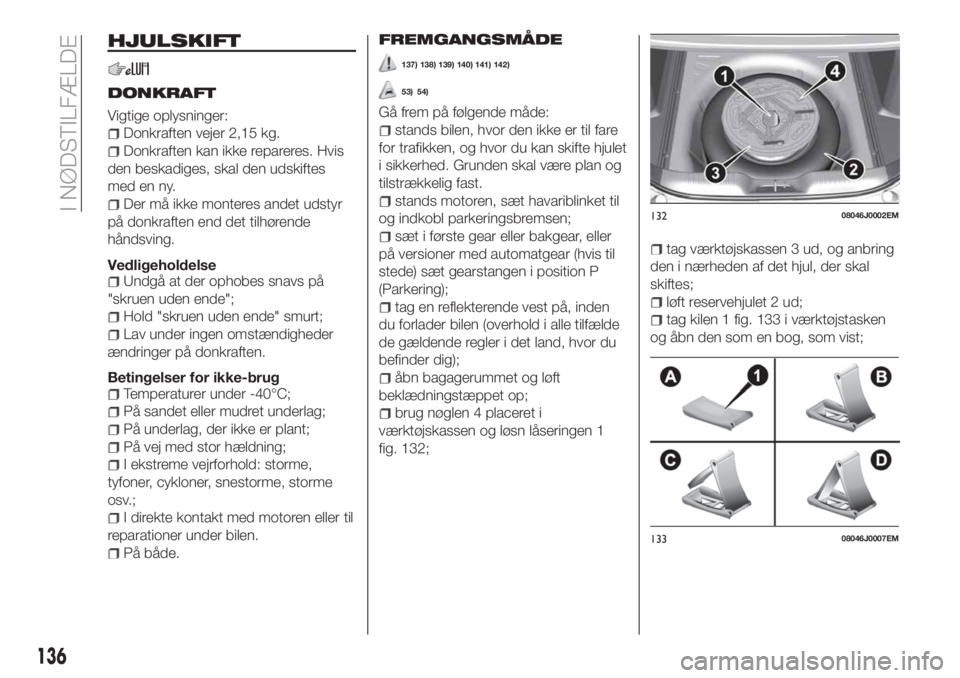

HJULSKIFT
DONKRAFT
Vigtige oplysninger:
Donkraften vejer 2,15 kg.
Donkraften kan ikke repareres. Hvis
den beskadiges, skal den udskiftes
med en ny.
Der må ikke monteres andet udstyr
på donkraften end det tilhørende
håndsving.
Vedligeholdelse
Undgå at der ophobes snavs på
"skruen uden ende";
Hold "skruen uden ende" smurt;
Lav under ingen omstændigheder
ændringer på donkraften.
Betingelser for ikke-brug
Temperaturer under -40°C;
På sandet eller mudret underlag;
På underlag, der ikke er plant;
På vej med stor hældning;
I ekstreme vejrforhold: storme,
tyfoner, cykloner, snestorme, storme
osv.;
I direkte kontakt med motoren eller til
reparationer under bilen.
På både.
FREMGANGSMÅDE
137) 138) 139) 140) 141) 142)
53) 54)
Gå frem på følgende måde:
stands bilen, hvor den ikke er til fare
for trafikken, og hvor du kan skifte hjulet
i sikkerhed. Grunden skal være plan og
tilstrækkelig fast.
stands motoren, sæt havariblinket til
og indkobl parkeringsbremsen;
sæt i første gear eller bakgear, eller
på versioner med automatgear (hvis til
stede) sæt gearstangen i position P
(Parkering);
tag en reflekterende vest på, inden
du forlader bilen (overhold i alle tilfælde
de gældende regler i det land, hvor du
befinder dig);
åbn bagagerummet og løft
beklædningstæppet op;
brug nøglen 4 placeret i
værktøjskassen og løsn låseringen 1
fig. 132;
tag værktøjskassen 3 ud, og anbring
den i nærheden af det hjul, der skal
skiftes;
løft reservehjulet 2 ud;
tag kilen 1 fig. 133 i værktøjstasken
og åbn den som en bog, som vist;
13208046J0002EM
13308046J0007EM
136
I NØDSTILFÆLDE
Page 139 of 248

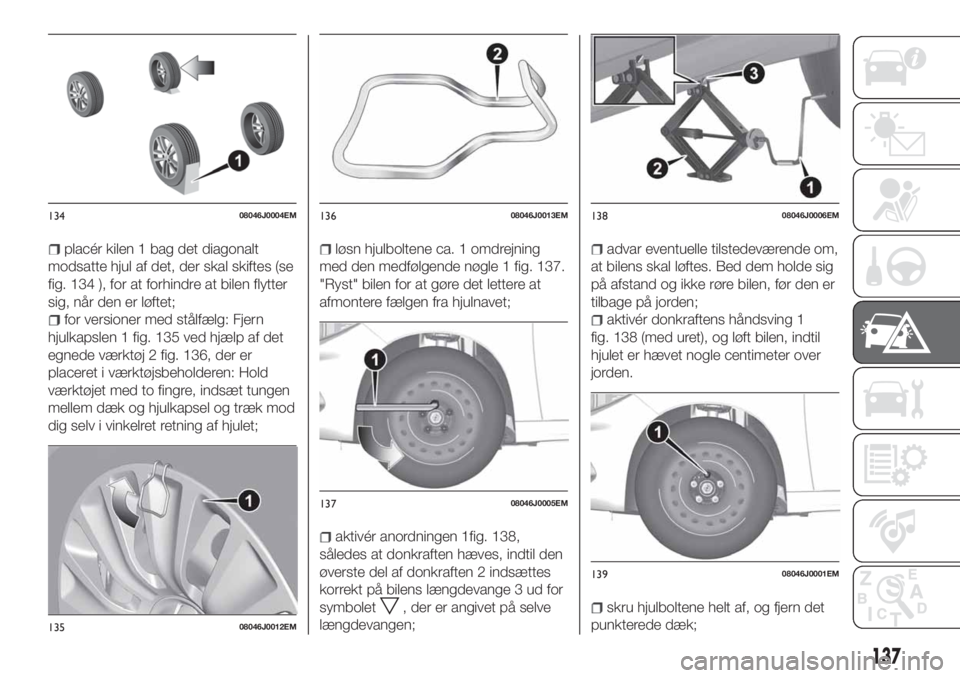

placér kilen 1 bag det diagonalt
modsatte hjul af det, der skal skiftes (se
fig. 134 ), for at forhindre at bilen flytter
sig, når den er løftet;
for versioner med stålfælg: Fjern
hjulkapslen 1 fig. 135 ved hjælp af det
egnede værktøj 2 fig. 136, der er
placeret i værktøjsbeholderen: Hold
værktøjet med to fingre, indsæt tungen
mellem dæk og hjulkapsel og træk mod
dig selv i vinkelret retning af hjulet;
løsn hjulboltene ca. 1 omdrejning
med den medfølgende nøgle 1 fig. 137.
"Ryst" bilen for at gøre det lettere at
afmontere fælgen fra hjulnavet;
aktivér anordningen 1fig. 138,
således at donkraften hæves, indtil den
øverste del af donkraften 2 indsættes
korrekt på bilens længdevange 3 ud for
symbolet
, der er angivet på selve
længdevangen;
advar eventuelle tilstedeværende om,
at bilens skal løftes. Bed dem holde sig
på afstand og ikke røre bilen, før den er
tilbage på jorden;
aktivér donkraftens håndsving 1
fig. 138 (med uret), og løft bilen, indtil
hjulet er hævet nogle centimeter over
jorden.
skru hjulboltene helt af, og fjern det
punkterede dæk;
13408046J0004EM
13508046J0012EM
13608046J0013EM
13708046J0005EM
13808046J0006EM
13908046J0001EM
137
Page 140 of 248

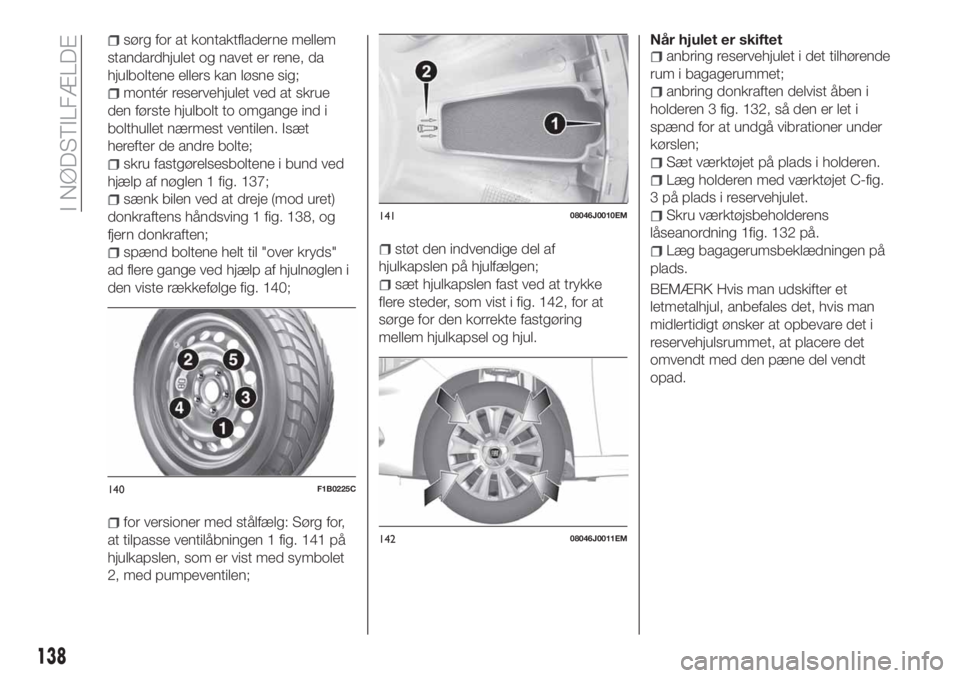

sørg for at kontaktfladerne mellem
standardhjulet og navet er rene, da
hjulboltene ellers kan løsne sig;
montér reservehjulet ved at skrue
den første hjulbolt to omgange ind i
bolthullet nærmest ventilen. Isæt
herefter de andre bolte;
skru fastgørelsesboltene i bund ved
hjælp af nøglen 1 fig. 137;
sænk bilen ved at dreje (mod uret)
donkraftens håndsving 1 fig. 138, og
fjern donkraften;
spænd boltene helt til "over kryds"
ad flere gange ved hjælp af hjulnøglen i
den viste rækkefølge fig. 140;
for versioner med stålfælg: Sørg for,
at tilpasse ventilåbningen 1 fig. 141 på
hjulkapslen, som er vist med symbolet
2, med pumpeventilen;
støt den indvendige del af
hjulkapslen på hjulfælgen;
sæt hjulkapslen fast ved at trykke
flere steder, som vist i fig. 142, for at
sørge for den korrekte fastgøring
mellem hjulkapsel og hjul.Når hjulet er skiftet
anbring reservehjulet i det tilhørende
rum i bagagerummet;
anbring donkraften delvist åben i
holderen 3 fig. 132, så den er let i
spænd for at undgå vibrationer under
kørslen;
Sæt værktøjet på plads i holderen.
Læg holderen med værktøjet C-fig.
3 på plads i reservehjulet.
Skru værktøjsbeholderens
låseanordning 1fig. 132 på.
Læg bagagerumsbeklædningen på
plads.
BEMÆRK Hvis man udskifter et
letmetalhjul, anbefales det, hvis man
midlertidigt ønsker at opbevare det i
reservehjulsrummet, at placere det
omvendt med den pæne del vendt
opad.
140F1B0225C
14108046J0010EM
14208046J0011EM
138
I NØDSTILFÆLDE
