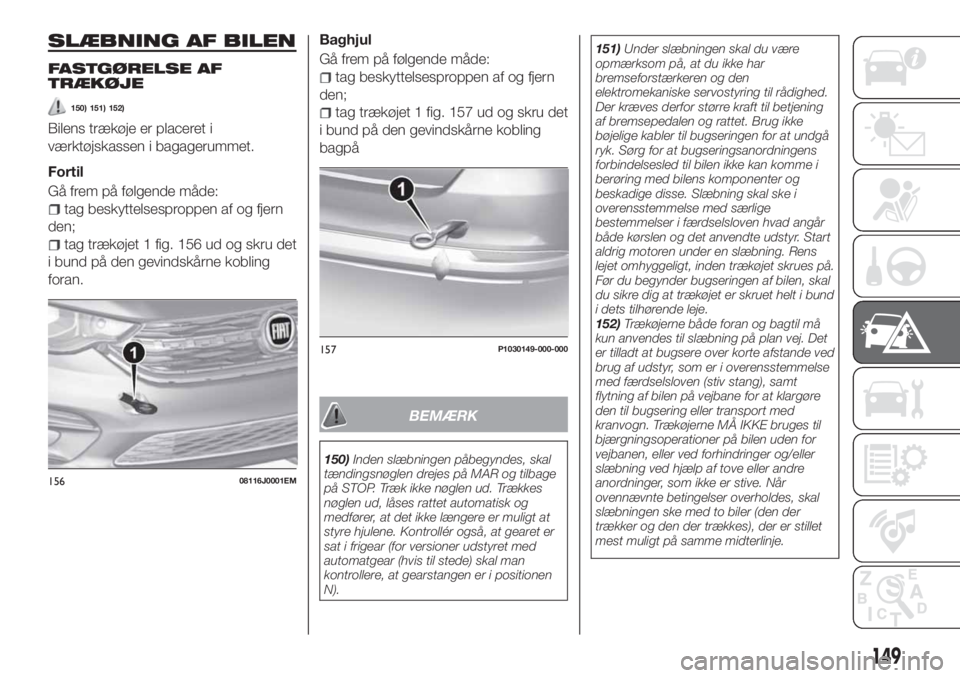

SLÆBNING AF BILEN
FASTGØRELSE AF
TRÆKØJE
150) 151) 152)
Bilens trækøje er placeret i
værktøjskassen i bagagerummet.
Fortil
Gå frem på følgende måde:
tag beskyttelsesproppen af og fjern
den;
tag trækøjet 1 fig. 156 ud og skru det
i bund på den gevindskårne kobling
foran.Baghjul
Gå frem på følgende måde:
tag beskyttelsesproppen af og fjern
den;
tag trækøjet 1 fig. 157 ud og skru det
i bund på den gevindskårne kobling
bagpå
BEMÆRK
150)Inden slæbningen påbegyndes, skal
tændingsnøglen drejes på MAR og tilbage
på STOP. Træk ikke nøglen ud. Trækkes
nøglen ud, låses rattet automatisk og
medfører, at det ikke længere er muligt at
styre hjulene. Kontrollér også, at gearet er
sat i frigear (for versioner udstyret med
automatgear (hvis til stede) skal man
kontrollere, at gearstangen er i positionen
N).151)Under slæbningen skal du være
opmærksom på, at du ikke har
bremseforstærkeren og den
elektromekaniske servostyring til rådighed.
Der kræves derfor større kraft til betjening
af bremsepedalen og rattet. Brug ikke
bøjelige kabler til bugseringen for at undgå
ryk. Sørg for at bugseringsanordningens
forbindelsesled til bilen ikke kan komme i
berøring med bilens komponenter og
beskadige disse. Slæbning skal ske i
overensstemmelse med særlige
bestemmelser i færdselsloven hvad angår
både kørslen og det anvendte udstyr. Start
aldrig motoren under en slæbning. Rens
lejet omhyggeligt, inden trækøjet skrues på.
Før du begynder bugseringen af bilen, skal
du sikre dig at trækøjet er skruet helt i bund
i dets tilhørende leje.
152)Trækøjerne både foran og bagtil må
kun anvendes til slæbning på plan vej. Det
er tilladt at bugsere over korte afstande ved
brug af udstyr, som er i overensstemmelse
med færdselsloven (stiv stang), samt
flytning af bilen på vejbane for at klargøre
den til bugsering eller transport med
kranvogn. Trækøjerne MÅ IKKE bruges til
bjærgningsoperationer på bilen uden for
vejbanen, eller ved forhindringer og/eller
slæbning ved hjælp af tove eller andre
anordninger, som ikke er stive. Når
ovennævnte betingelser overholdes, skal
slæbningen ske med to biler (den der
trækker og den der trækkes), der er stillet
mest muligt på samme midterlinje.
15608116J0001EM
157P1030149-000-000
149

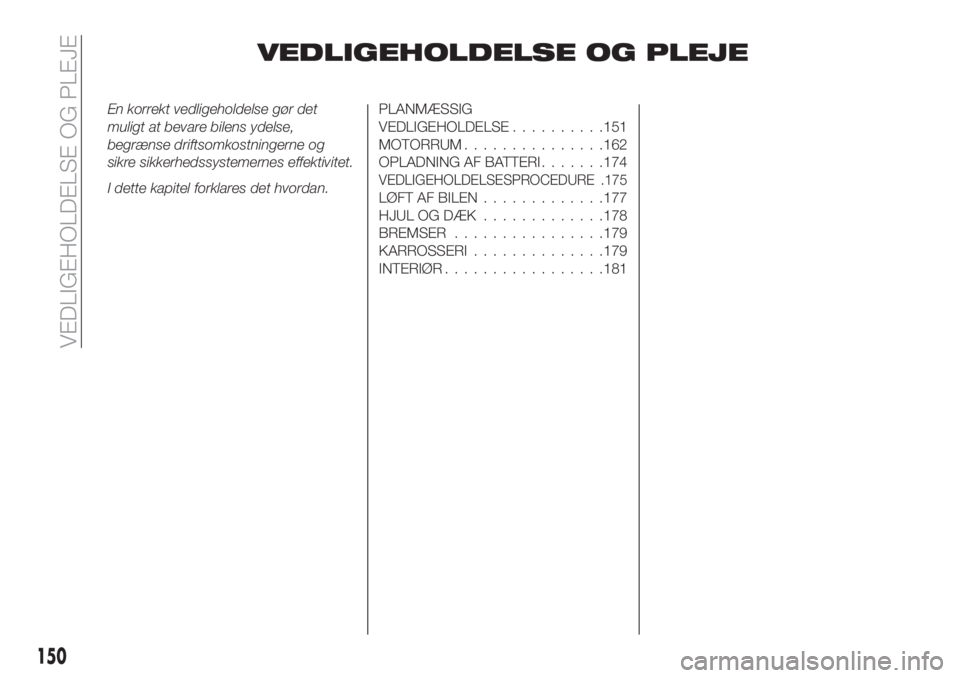

VEDLIGEHOLDELSE OG PLEJE
En korrekt vedligeholdelse gør det
muligt at bevare bilens ydelse,
begrænse driftsomkostningerne og
sikre sikkerhedssystemernes effektivitet.
I dette kapitel forklares det hvordan.PLANMÆSSIG
VEDLIGEHOLDELSE..........151
MOTORRUM...............162
OPLADNING AF BATTERI.......174
VEDLIGEHOLDELSESPROCEDURE .175
LØFT AF BILEN.............177
HJUL OG DÆK.............178
BREMSER................179
KARROSSERI..............179
INTERIØR.................181
150
VEDLIGEHOLDELSE OG PLEJE

PLANMÆSSIG
VEDLIGEHOLDELSE
Korrekt vedligeholdelse er afgørende for
at sikre bilen en lang levetid i optimal
stand.
Derfor har Fiat sørget for en række
kontroller og serviceeftersyn iht. antal
kilometer og/eller fastsatte tidspunkter,
som beskrevet i
vedligeholdelsesplanen.
For at garantere bilens optimale
effektivitet anføres der på siderne efter
vedligeholdelsesplanen nogle
supplerende periodiske kontroller, som
skal udføres hyppigere i forhold til det
normale interval for eftersynene.
Eftersynene iflg. vedligeholdelsesplanen
udføres af Fiats servicenet efter aftale
eller fastsatte tal for kilometer/mil. Hvis
der under udførelsen af de enkelte
eftersyn konstateres behov for
yderligere udskiftninger eller
reparationer, vil disse kun blive udført
med din tilladelse. Hvis du ofte
anvender bilen til kørsel med anhænger,
skal vedligeholdelseseftersynene
foretages med kortere interval.ADVARSLER
Eftersynene iflg. vedligeholdelsesplanen
er foreskrevet af producenten.
Undladelse af at lade dem udføre kan
medføre bortfald af garantien.
I tilfælde af enhver tvivl vedrørende
bilens korrekte funktion anbefales det at
dele den med Fiats servicenet og ikke
afvente næste eftersyn.
151

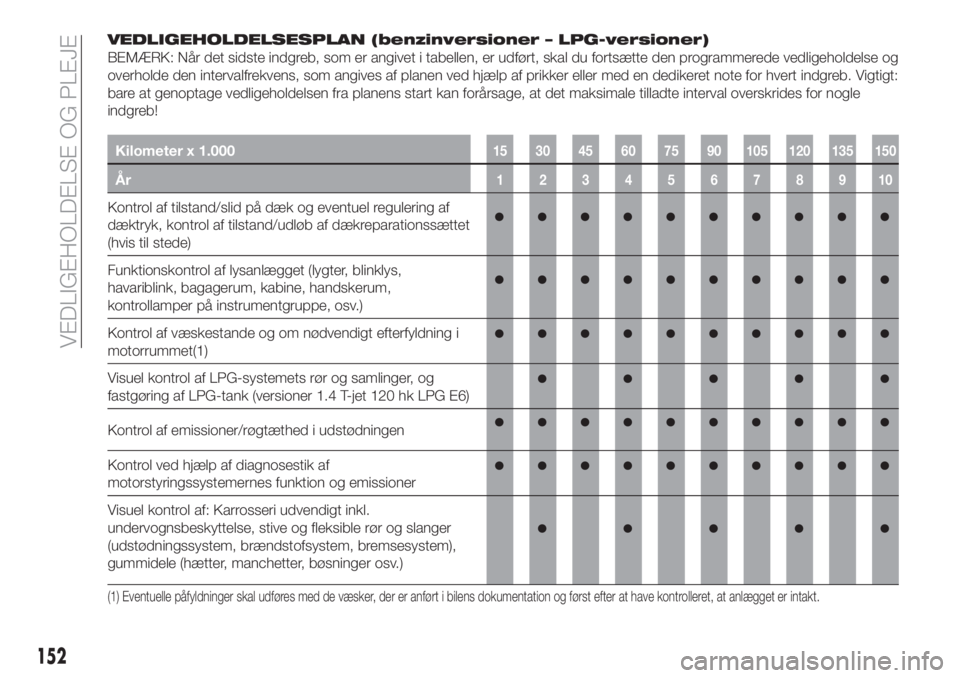

VEDLIGEHOLDELSESPLAN (benzinversioner – LPG-versioner)
BEMÆRK: Når det sidste indgreb, som er angivet i tabellen, er udført, skal du fortsætte den programmerede vedligeholdelse og
overholde den intervalfrekvens, som angives af planen ved hjælp af prikker eller med en dedikeret note for hvert indgreb. Vigtigt:
bare at genoptage vedligeholdelsen fra planens start kan forårsage, at det maksimale tilladte interval overskrides for nogle
indgreb!
Kilometer x 1.00015 30 45 60 75 90 105 120 135 150
År12345678910
Kontrol af tilstand/slid på dæk og eventuel regulering af
dæktryk, kontrol af tilstand/udløb af dækreparationssættet
(hvis til stede)
Funktionskontrol af lysanlægget (lygter, blinklys,
havariblink, bagagerum, kabine, handskerum,
kontrollamper på instrumentgruppe, osv.)
Kontrol af væskestande og om nødvendigt efterfyldning i
motorrummet(1)
Visuel kontrol af LPG-systemets rør og samlinger, og
fastgøring af LPG-tank (versioner 1.4 T-jet 120 hk LPG E6)
Kontrol af emissioner/røgtæthed i udstødningen
Kontrol ved hjælp af diagnosestik af
motorstyringssystemernes funktion og emissioner
Visuel kontrol af: Karrosseri udvendigt inkl.
undervognsbeskyttelse, stive og fleksible rør og slanger
(udstødningssystem, brændstofsystem, bremsesystem),
gummidele (hætter, manchetter, bøsninger osv.)
(1) Eventuelle påfyldninger skal udføres med de væsker, der er anført i bilens dokumentation og først efter at have kontrolleret, at anlægget er intakt.
152
VEDLIGEHOLDELSE OG PLEJE

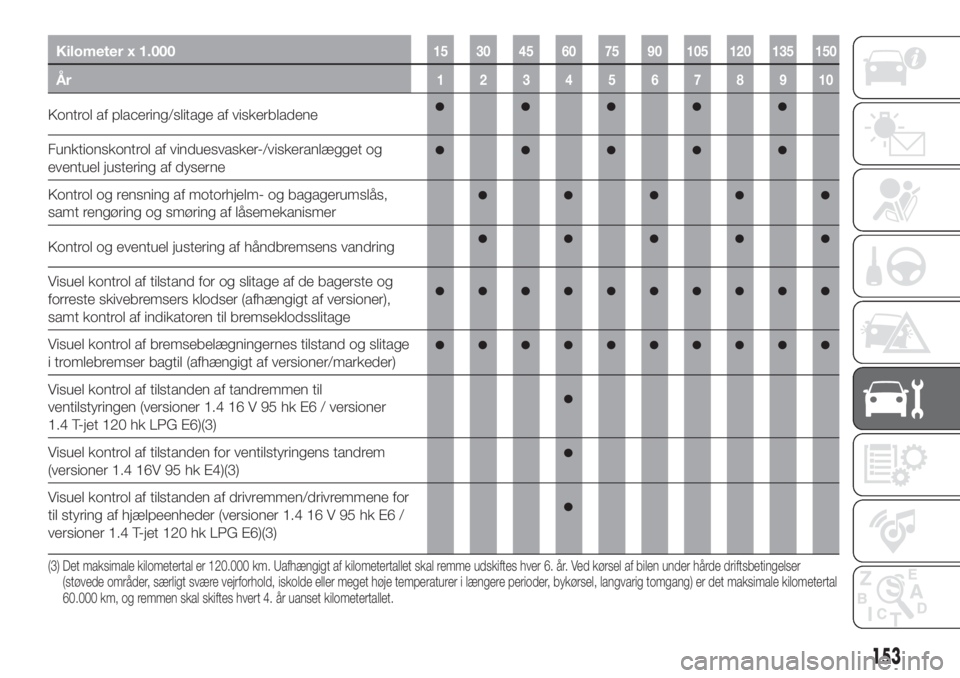

Kilometer x 1.00015 30 45 60 75 90 105 120 135 150
År12345678910
Kontrol af placering/slitage af viskerbladene
Funktionskontrol af vinduesvasker-/viskeranlægget og
eventuel justering af dyserne
Kontrol og rensning af motorhjelm- og bagagerumslås,
samt rengøring og smøring af låsemekanismer
Kontrol og eventuel justering af håndbremsens vandring
Visuel kontrol af tilstand for og slitage af de bagerste og
forreste skivebremsers klodser (afhængigt af versioner),
samt kontrol af indikatoren til bremseklodsslitage
Visuel kontrol af bremsebelægningernes tilstand og slitage
i tromlebremser bagtil (afhængigt af versioner/markeder)
Visuel kontrol af tilstanden af tandremmen til
ventilstyringen (versioner 1.4 16 V 95 hk E6 / versioner
1.4 T-jet 120 hk LPG E6)(3)
Visuel kontrol af tilstanden for ventilstyringens tandrem
(versioner 1.4 16V 95 hk E4)(3)
Visuel kontrol af tilstanden af drivremmen/drivremmene for
til styring af hjælpeenheder (versioner 1.4 16 V 95 hk E6 /
versioner 1.4 T-jet 120 hk LPG E6)(3)
(3) Det maksimale kilometertal er 120.000 km. Uafhængigt af kilometertallet skal remme udskiftes hver 6. år. Ved kørsel af bilen under hårde driftsbetingelser
(støvede områder, særligt svære vejrforhold, iskolde eller meget høje temperaturer i længere perioder, bykørsel, langvarig tomgang) er det maksimale kilometertal
60.000 km, og remmen skal skiftes hvert 4. år uanset kilometertallet.
153

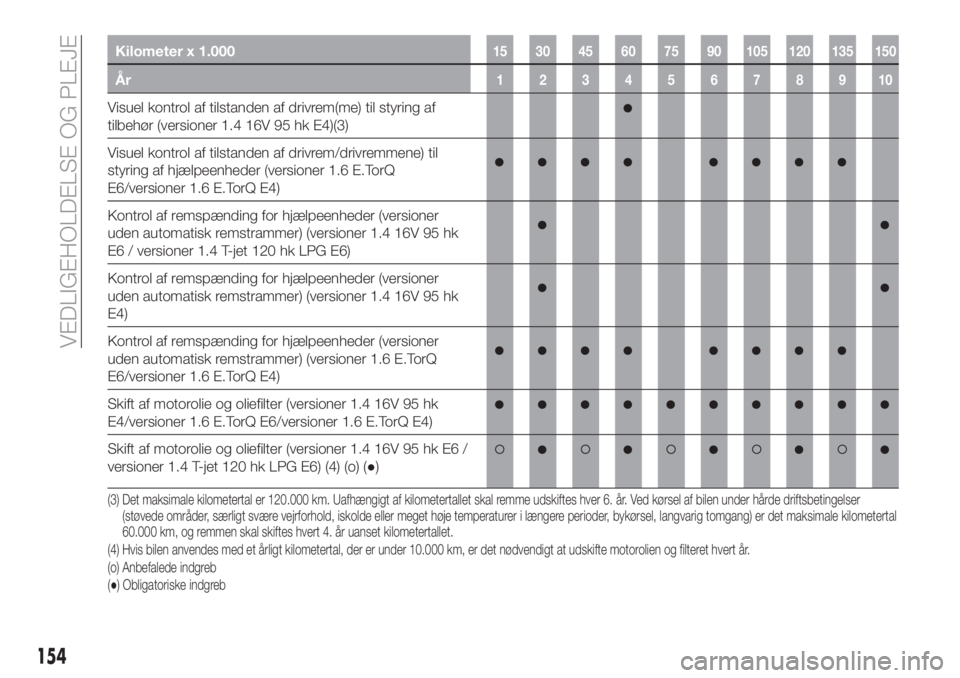

Kilometer x 1.00015 30 45 60 75 90 105 120 135 150
År12345678910
Visuel kontrol af tilstanden af drivrem(me) til styring af
tilbehør (versioner 1.4 16V 95 hk E4)(3)
Visuel kontrol af tilstanden af drivrem/drivremmene) til
styring af hjælpeenheder (versioner 1.6 E.TorQ
E6/versioner 1.6 E.TorQ E4)
Kontrol af remspænding for hjælpeenheder (versioner
uden automatisk remstrammer) (versioner 1.4 16V 95 hk
E6 / versioner 1.4 T-jet 120 hk LPG E6)
Kontrol af remspænding for hjælpeenheder (versioner
uden automatisk remstrammer) (versioner 1.4 16V 95 hk
E4)
Kontrol af remspænding for hjælpeenheder (versioner
uden automatisk remstrammer) (versioner 1.6 E.TorQ
E6/versioner 1.6 E.TorQ E4)
Skift af motorolie og oliefilter (versioner 1.4 16V 95 hk
E4/versioner 1.6 E.TorQ E6/versioner 1.6 E.TorQ E4)
Skift af motorolie og oliefilter (versioner 1.4 16V 95 hk E6 /
versioner 1.4 T-jet 120 hk LPG E6) (4) (o) (●)
(3) Det maksimale kilometertal er 120.000 km. Uafhængigt af kilometertallet skal remme udskiftes hver 6. år. Ved kørsel af bilen under hårde driftsbetingelser
(støvede områder, særligt svære vejrforhold, iskolde eller meget høje temperaturer i længere perioder, bykørsel, langvarig tomgang) er det maksimale kilometertal
60.000 km, og remmen skal skiftes hvert 4. år uanset kilometertallet.
(4) Hvis bilen anvendes med et årligt kilometertal, der er under 10.000 km, er det nødvendigt at udskifte motorolien og filteret hvert år.
(o) Anbefalede indgreb
(●) Obligatoriske indgreb
154
VEDLIGEHOLDELSE OG PLEJE

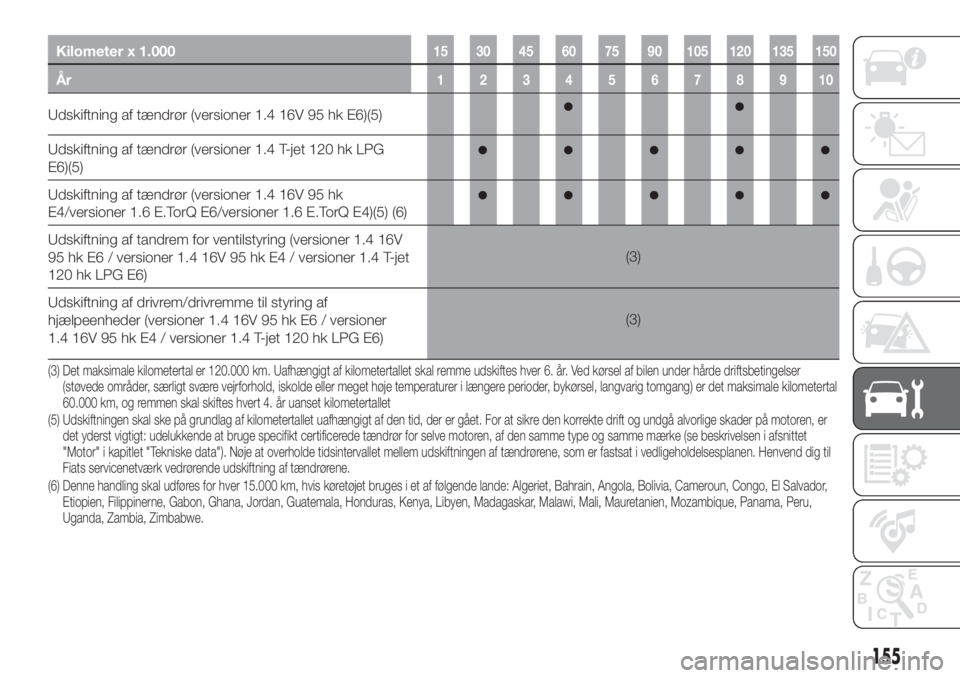

Kilometer x 1.00015 30 45 60 75 90 105 120 135 150
År12345678910
Udskiftning af tændrør (versioner 1.4 16V 95 hk E6)(5)
Udskiftning af tændrør (versioner 1.4 T-jet 120 hk LPG
E6)(5)
Udskiftning af tændrør (versioner 1.4 16V 95 hk
E4/versioner 1.6 E.TorQ E6/versioner 1.6 E.TorQ E4)(5) (6)
Udskiftning af tandrem for ventilstyring (versioner 1.4 16V
95 hk E6 / versioner 1.4 16V 95 hk E4 / versioner 1.4 T-jet
120 hk LPG E6)(3)
Udskiftning af drivrem/drivremme til styring af
hjælpeenheder (versioner 1.4 16V 95 hk E6 / versioner
1.4 16V 95 hk E4 / versioner 1.4 T-jet 120 hk LPG E6)(3)
(5) Udskiftningen skal ske på grundlag af kilometertallet uafhængigt af den tid, der er gået. For at sikre den korrekte drift og undgå alvorlige skaderpå motoren, er
det yderst vigtigt: udelukkende at bruge specifikt certificerede tændrør for selve motoren, af den samme type og samme mærke (se beskrivelsen i afsnittet
"Motor" i kapitlet "Tekniske data"). Nøje at overholde tidsintervallet mellem udskiftningen af tændrørene, som er fastsat i vedligeholdelsesplanen. Henvend dig til
Fiats servicenetværk vedrørende udskiftning af tændrørene.
(6) Denne handling skal udføres for hver 15.000 km, hvis køretøjet bruges i et af følgende lande: Algeriet, Bahrain, Angola, Bolivia, Cameroun, Congo, El Salvador,
Etiopien, Filippinerne, Gabon, Ghana, Jordan, Guatemala, Honduras, Kenya, Libyen, Madagaskar, Malawi, Mali, Mauretanien, Mozambique, Panama, Peru,
Uganda, Zambia, Zimbabwe. (3) Det maksimale kilometertal er 120.000 km. Uafhængigt af kilometertallet skal remme udskiftes hver 6. år. Ved kørsel af bilen under hårde driftsbetingelser
(støvede områder, særligt svære vejrforhold, iskolde eller meget høje temperaturer i længere perioder, bykørsel, langvarig tomgang) er det maksimale kilometertal
60.000 km, og remmen skal skiftes hvert 4. år uanset kilometertallet
155

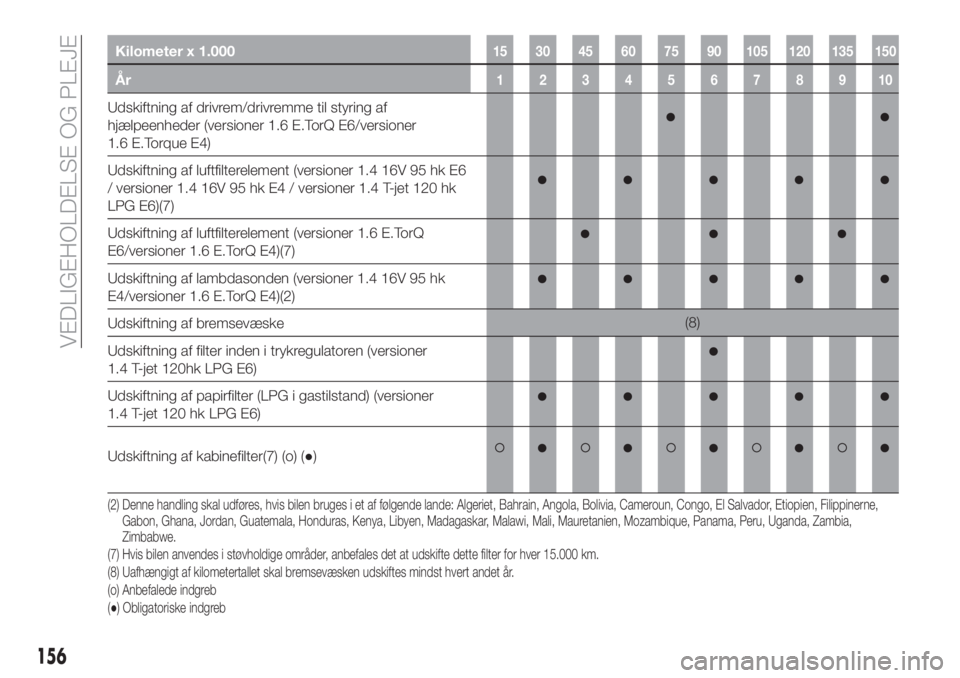

Kilometer x 1.00015 30 45 60 75 90 105 120 135 150
År12345678910
Udskiftning af drivrem/drivremme til styring af
hjælpeenheder (versioner 1.6 E.TorQ E6/versioner
1.6 E.Torque E4)
Udskiftning af luftfilterelement (versioner 1.4 16V 95 hk E6
/ versioner 1.4 16V 95 hk E4 / versioner 1.4 T-jet 120 hk
LPG E6)(7)
Udskiftning af luftfilterelement (versioner 1.6 E.TorQ
E6/versioner 1.6 E.TorQ E4)(7)
Udskiftning af lambdasonden (versioner 1.4 16V 95 hk
E4/versioner 1.6 E.TorQ E4)(2)
Udskiftning af bremsevæske(8)
Udskiftning af filter inden i trykregulatoren (versioner
1.4 T-jet 120hk LPG E6)
Udskiftning af papirfilter (LPG i gastilstand) (versioner
1.4 T-jet 120 hk LPG E6)
Udskiftning af kabinefilter(7) (o) (●)
(7) Hvis bilen anvendes i støvholdige områder, anbefales det at udskifte dette filter for hver 15.000 km. (2) Denne handling skal udføres, hvis bilen bruges i et af følgende lande: Algeriet, Bahrain, Angola, Bolivia, Cameroun, Congo, El Salvador, Etiopien, Filippinerne,
Gabon, Ghana, Jordan, Guatemala, Honduras, Kenya, Libyen, Madagaskar, Malawi, Mali, Mauretanien, Mozambique, Panama, Peru, Uganda, Zambia,
Zimbabwe.
(8) Uafhængigt af kilometertallet skal bremsevæsken udskiftes mindst hvert andet år.
(o) Anbefalede indgreb
(●) Obligatoriske indgreb
156
VEDLIGEHOLDELSE OG PLEJE

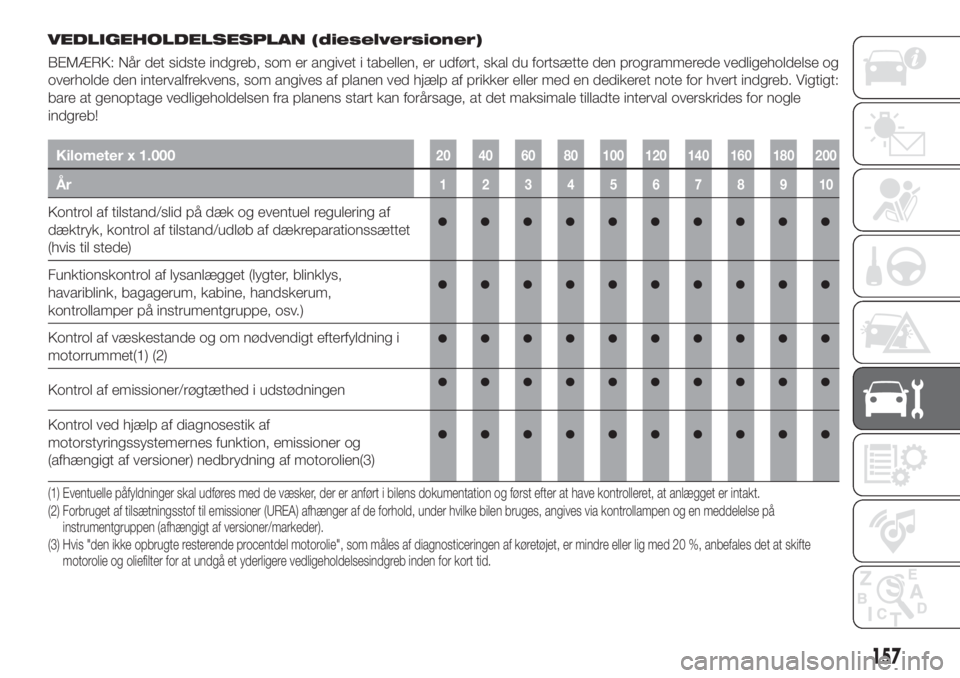

VEDLIGEHOLDELSESPLAN (dieselversioner)
BEMÆRK: Når det sidste indgreb, som er angivet i tabellen, er udført, skal du fortsætte den programmerede vedligeholdelse og
overholde den intervalfrekvens, som angives af planen ved hjælp af prikker eller med en dedikeret note for hvert indgreb. Vigtigt:
bare at genoptage vedligeholdelsen fra planens start kan forårsage, at det maksimale tilladte interval overskrides for nogle
indgreb!

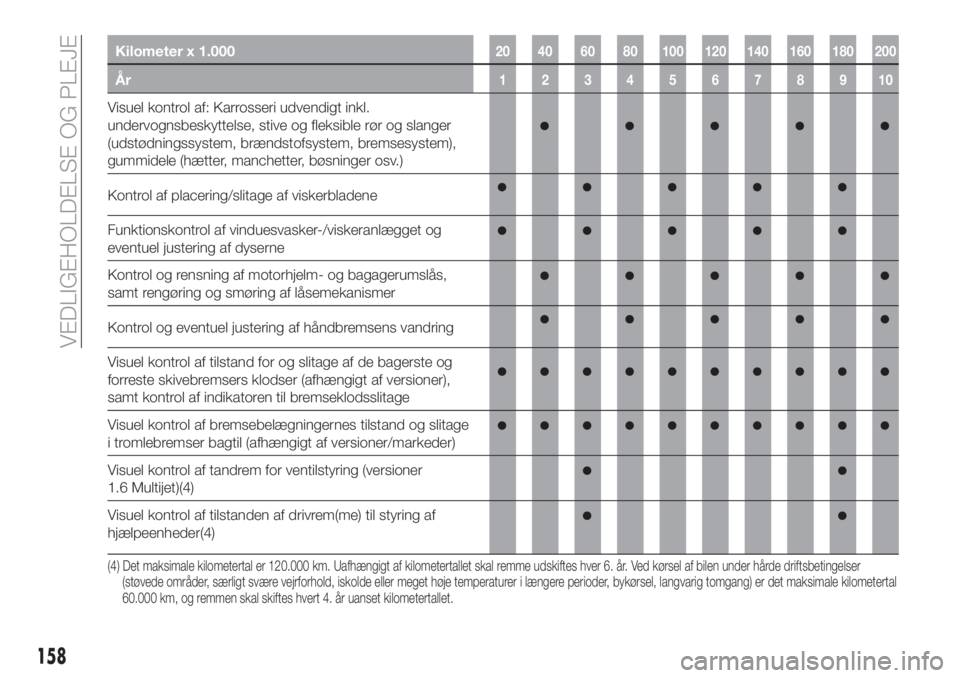

Kilometer x 1.00020 40 60 80 100 120 140 160 180 200
År12345678910
Kontrol af tilstand/slid på dæk og eventuel regulering af
dæktryk, kontrol af tilstand/udløb af dækreparationssættet
(hvis til stede)
Funktionskontrol af lysanlægget (lygter, blinklys,
havariblink, bagagerum, kabine, handskerum,
kontrollamper på instrumentgruppe, osv.)
Kontrol af væskestande og om nødvendigt efterfyldning i
motorrummet(1) (2)
Kontrol af emissioner/røgtæthed i udstødningen
Kontrol ved hjælp af diagnosestik af
motorstyringssystemernes funktion, emissioner og
(afhængigt af versioner) nedbrydning af motorolien(3)
(1) Eventuelle påfyldninger skal udføres med de væsker, der er anført i bilens dokumentation og først efter at have kontrolleret, at anlægget er intakt.
(2) Forbruget af tilsætningsstof til emissioner (UREA) afhænger af de forhold, under hvilke bilen bruges, angives via kontrollampen og en meddelelsepå
instrumentgruppen (afhængigt af versioner/markeder).
(3) Hvis "den ikke opbrugte resterende procentdel motorolie", som måles af diagnosticeringen af køretøjet, er mindre eller lig med 20 %, anbefales det at skifte
motorolie og oliefilter for at undgå et yderligere vedligeholdelsesindgreb inden for kort tid.
157

Kilometer x 1.00020 40 60 80 100 120 140 160 180 200
År12345678910
Visuel kontrol af: Karrosseri udvendigt inkl.
undervognsbeskyttelse, stive og fleksible rør og slanger
(udstødningssystem, brændstofsystem, bremsesystem),
gummidele (hætter, manchetter, bøsninger osv.)
Kontrol af placering/slitage af viskerbladene
Funktionskontrol af vinduesvasker-/viskeranlægget og
eventuel justering af dyserne
Kontrol og rensning af motorhjelm- og bagagerumslås,
samt rengøring og smøring af låsemekanismer
Kontrol og eventuel justering af håndbremsens vandring
Visuel kontrol af tilstand for og slitage af de bagerste og
forreste skivebremsers klodser (afhængigt af versioner),
samt kontrol af indikatoren til bremseklodsslitage
Visuel kontrol af bremsebelægningernes tilstand og slitage
i tromlebremser bagtil (afhængigt af versioner/markeder)
Visuel kontrol af tandrem for ventilstyring (versioner
1.6 Multijet)(4)
Visuel kontrol af tilstanden af drivrem(me) til styring af
hjælpeenheder(4)
(4) Det maksimale kilometertal er 120.000 km. Uafhængigt af kilometertallet skal remme udskiftes hver 6. år. Ved kørsel af bilen under hårde driftsbetingelser
(støvede områder, særligt svære vejrforhold, iskolde eller meget høje temperaturer i længere perioder, bykørsel, langvarig tomgang) er det maksimale kilometertal
60.000 km, og remmen skal skiftes hvert 4. år uanset kilometertallet.
158
VEDLIGEHOLDELSE OG PLEJE
