FIAT TIPO 4DOORS 2020 Brugs- og vedligeholdelsesvejledning (in Danish)
Manufacturer: FIAT, Model Year: 2020, Model line: TIPO 4DOORS, Model: FIAT TIPO 4DOORS 2020Pages: 248, PDF Size: 7.22 MB
Page 21 of 248

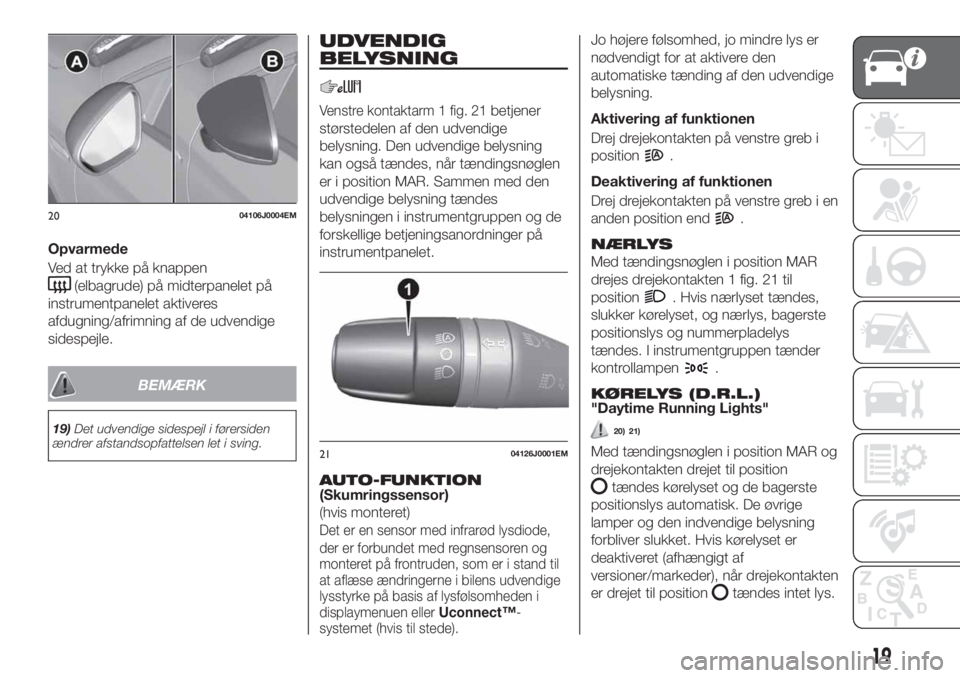

Opvarmede
Ved at trykke på knappen
(elbagrude) på midterpanelet på
instrumentpanelet aktiveres
afdugning/afrimning af de udvendige
sidespejle.
BEMÆRK
19)Det udvendige sidespejl i førersiden
ændrer afstandsopfattelsen let i sving.
UDVENDIG
BELYSNING
Venstre kontaktarm 1 fig. 21betjener
størstedelen af den udvendige
belysning. Den udvendige belysning
kan også tændes, når tændingsnøglen
er i position MAR. Sammen med den
udvendige belysning tændes
belysningen i instrumentgruppen og de
forskellige betjeningsanordninger på
instrumentpanelet.
AUTO-FUNKTION(Skumringssensor)
(hvis monteret)
Det er en sensor med infrarød lysdiode,
der er forbundet med regnsensoren og
monteret på frontruden, som er i stand til
at aflæse ændringerne i bilens udvendige
lysstyrke på basis af lysfølsomheden i
displaymenuen ellerUconnect
™-
systemet (hvis til stede).
Jo højere følsomhed, jo mindre lys er
nødvendigt for at aktivere den
automatiske tænding af den udvendige
belysning.
Aktivering af funktionen
Drej drejekontakten på venstre greb i
position
.
Deaktivering af funktionen
Drej drejekontakten på venstre greb i en
anden position end
.
NÆRLYS
Med tændingsnøglen i position MAR
drejes drejekontakten 1 fig. 21 til
position
. Hvis nærlyset tændes,
slukker kørelyset, og nærlys, bagerste
positionslys og nummerpladelys
tændes. I instrumentgruppen tænder
kontrollampen
.
KØRELYS (D.R.L.)"Daytime Running Lights"
20) 21)
Med tændingsnøglen i position MAR og
drejekontakten drejet til position
tændes kørelyset og de bagerste
positionslys automatisk. De øvrige
lamper og den indvendige belysning
forbliver slukket. Hvis kørelyset er
deaktiveret (afhængigt af
versioner/markeder), når drejekontakten
er drejet til position
tændes intet lys.
2004106J0004EM
2104126J0001EM
19
Page 22 of 248

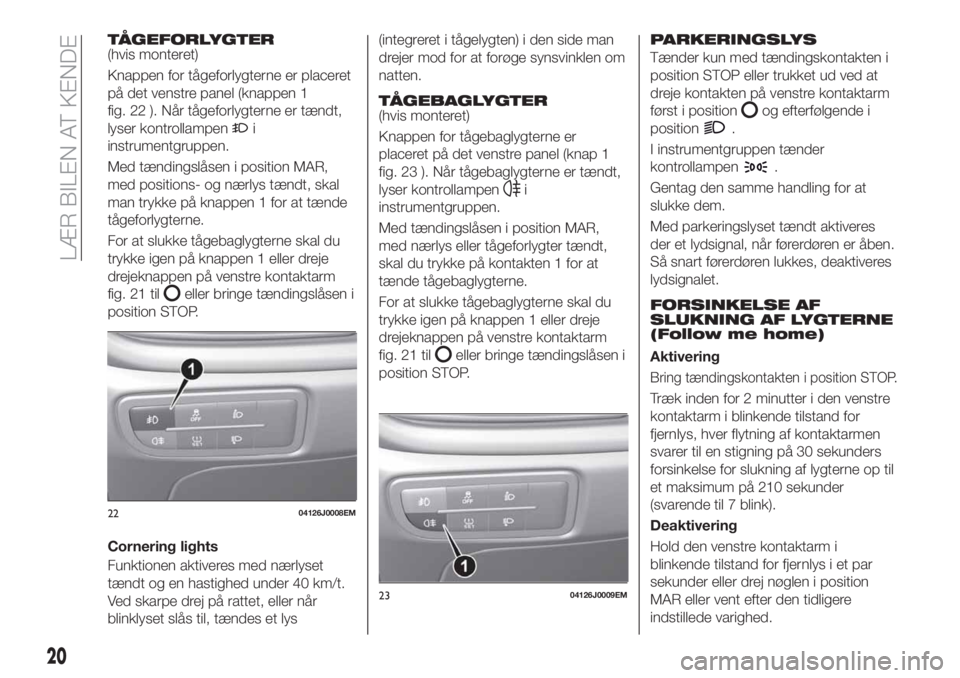

TÅGEFORLYGTER(hvis monteret)
Knappen for tågeforlygterne er placeret
på det venstre panel (knappen 1
fig. 22 ). Når tågeforlygterne er tændt,
lyser kontrollampen
i
instrumentgruppen.
Med tændingslåsen i position MAR,
med positions- og nærlys tændt, skal
man trykke på knappen 1 for at tænde
tågeforlygterne.
For at slukke tågebaglygterne skal du
trykke igen på knappen 1 eller dreje
drejeknappen på venstre kontaktarm
fig. 21 til
eller bringe tændingslåsen i
position STOP.
Cornering lights
Funktionen aktiveres med nærlyset
tændt og en hastighed under 40 km/t.
Ved skarpe drej på rattet, eller når
blinklyset slås til, tændes et lys(integreret i tågelygten) i den side man
drejer mod for at forøge synsvinklen om
natten.
TÅGEBAGLYGTER(hvis monteret)
Knappen for tågebaglygterne er
placeret på det venstre panel (knap 1
fig. 23 ). Når tågebaglygterne er tændt,
lyser kontrollampen
i
instrumentgruppen.
Med tændingslåsen i position MAR,
med nærlys eller tågeforlygter tændt,
skal du trykke på kontakten 1 for at
tænde tågebaglygterne.
For at slukke tågebaglygterne skal du
trykke igen på knappen 1 eller dreje
drejeknappen på venstre kontaktarm
fig. 21 til
eller bringe tændingslåsen i
position STOP.
PARKERINGSLYS
Tænder kun med tændingskontakten i
position STOP eller trukket ud ved at
dreje kontakten på venstre kontaktarm
først i position
og efterfølgende i
position
.
I instrumentgruppen tænder
kontrollampen
.
Gentag den samme handling for at
slukke dem.
Med parkeringslyset tændt aktiveres
der et lydsignal, når førerdøren er åben.
Så snart førerdøren lukkes, deaktiveres
lydsignalet.
FORSINKELSE AF
SLUKNING AF LYGTERNE
(Follow me home)
Aktivering
Bring tændingskontakten i position STOP.
Træk inden for 2 minutter i den venstre
kontaktarm i blinkende tilstand for
fjernlys, hver flytning af kontaktarmen
svarer til en stigning på 30 sekunders
forsinkelse for slukning af lygterne op til
et maksimum på 210 sekunder
(svarende til 7 blink).
Deaktivering
Hold den venstre kontaktarm i
blinkende tilstand for fjernlys i et par
sekunder eller drej nøglen i position
MAR eller vent efter den tidligere
indstillede varighed.
2204126J0008EM
2304126J0009EM
20
LÆR BILEN AT KENDE
Page 23 of 248

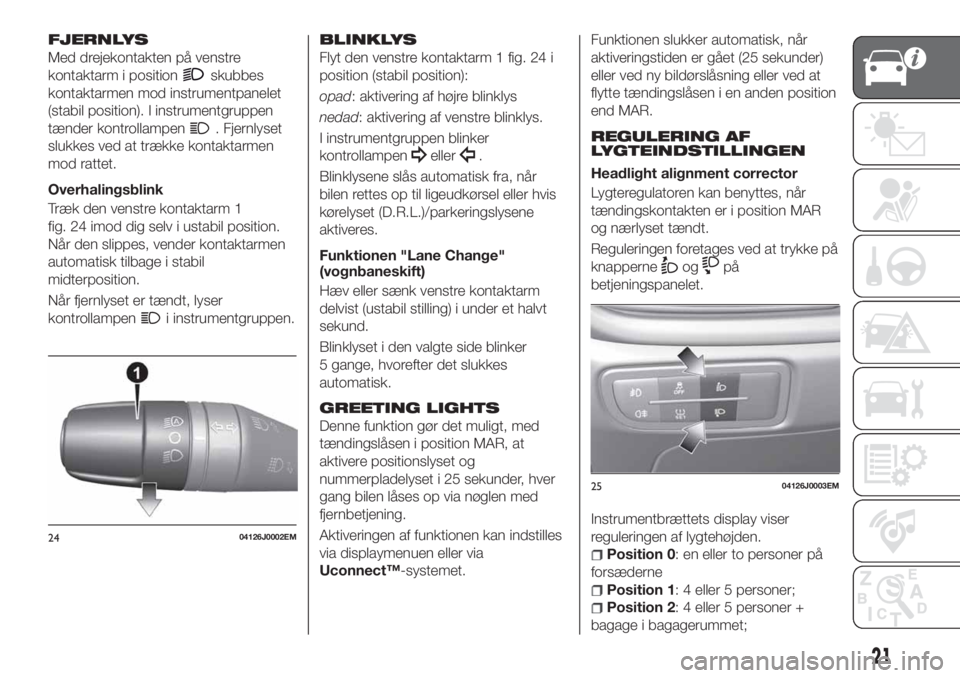

FJERNLYS
Med drejekontakten på venstre
kontaktarm i position
skubbes
kontaktarmen mod instrumentpanelet
(stabil position). I instrumentgruppen
tænder kontrollampen
. Fjernlyset
slukkes ved at trække kontaktarmen
mod rattet.
Overhalingsblink
Træk den venstre kontaktarm 1
fig. 24 imod dig selv i ustabil position.
Når den slippes, vender kontaktarmen
automatisk tilbage i stabil
midterposition.
Når fjernlyset er tændt, lyser
kontrollampen
i instrumentgruppen.
BLINKLYS
Flyt den venstre kontaktarm 1 fig. 24 i
position (stabil position):
opad: aktivering af højre blinklys
nedad: aktivering af venstre blinklys.
I instrumentgruppen blinker
kontrollampen
eller.
Blinklysene slås automatisk fra, når
bilen rettes op til ligeudkørsel eller hvis
kørelyset (D.R.L.)/parkeringslysene
aktiveres.
Funktionen "Lane Change"
(vognbaneskift)
Hæv eller sænk venstre kontaktarm
delvist (ustabil stilling) i under et halvt
sekund.
Blinklyset i den valgte side blinker
5 gange, hvorefter det slukkes
automatisk.
GREETING LIGHTS
Denne funktion gør det muligt, med
tændingslåsen i position MAR, at
aktivere positionslyset og
nummerpladelyset i 25 sekunder, hver
gang bilen låses op via nøglen med
fjernbetjening.
Aktiveringen af funktionen kan indstilles
via displaymenuen eller via
Uconnect™-systemet.Funktionen slukker automatisk, når
aktiveringstiden er gået (25 sekunder)
eller ved ny bildørslåsning eller ved at
flytte tændingslåsen i en anden position
end MAR.
REGULERING AF
LYGTEINDSTILLINGEN
Headlight alignment corrector
Lygteregulatoren kan benyttes, når
tændingskontakten er i position MAR
og nærlyset tændt.
Reguleringen foretages ved at trykke på
knapperne
ogpå
betjeningspanelet.
Instrumentbrættets display viser
reguleringen af lygtehøjden.
Position 0: en eller to personer på
forsæderne
Position 1: 4 eller 5 personer;
Position 2: 4 eller 5 personer +
bagage i bagagerummet;
2404126J0002EM
2504126J0003EM
21

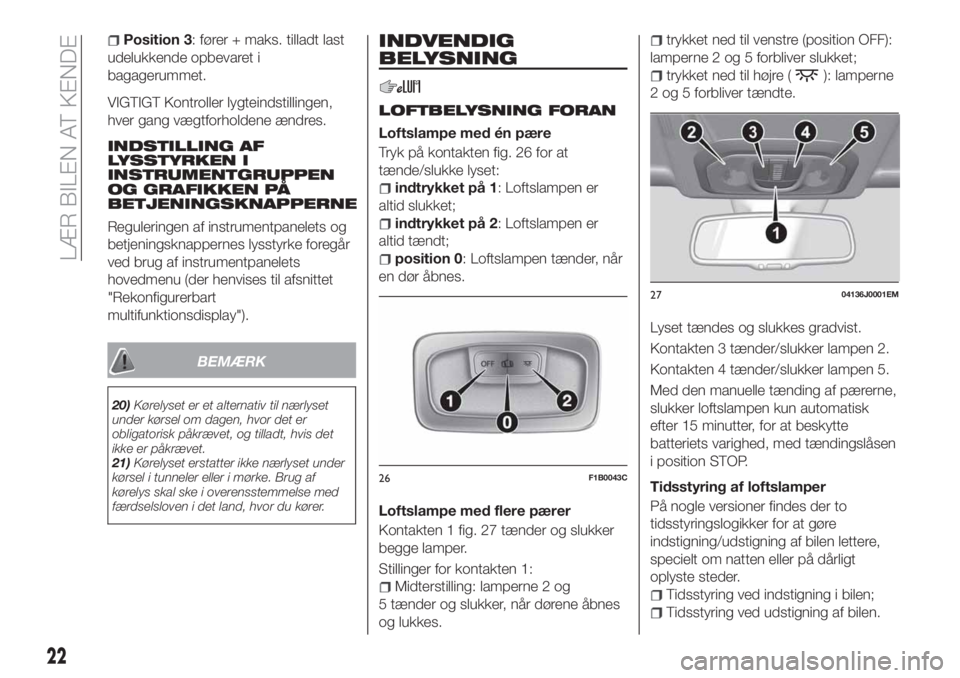

Page 24 of 248
Position 3: fører + maks. tilladt last
udelukkende opbevaret i
bagagerummet.
VIGTIGT Kontroller lygteindstillingen,
hver gang vægtforholdene ændres.
INDSTILLING AF
LYSSTYRKEN I
INSTRUMENTGRUPPEN
OG GRAFIKKEN PÅ
BETJENINGSKNAPPERNE
Reguleringen af instrumentpanelets og
betjeningsknappernes lysstyrke foregår
ved brug af instrumentpanelets
hovedmenu (der henvises til afsnittet
"Rekonfigurerbart
multifunktionsdisplay").
BEMÆRK
20)Kørelyset er et alternativ til nærlyset
under kørsel om dagen, hvor det er
obligatorisk påkrævet, og tilladt, hvis det
ikke er påkrævet.
21)Kørelyset erstatter ikke nærlyset under
kørsel i tunneler eller i mørke. Brug af
kørelys skal ske i overensstemmelse med
færdselsloven i det land, hvor du kører.
INDVENDIG
BELYSNING
LOFTBELYSNING FORAN
Loftslampe med én pære
Tryk på kontakten fig. 26 for at
tænde/slukke lyset:
indtrykket på 1: Loftslampen er
altid slukket;
indtrykket på 2: Loftslampen er
altid tændt;
position 0: Loftslampen tænder, når
en dør åbnes.
Loftslampe med flere pærer
Kontakten 1 fig. 27 tænder og slukker
begge lamper.
Stillinger for kontakten 1:
Midterstilling: lamperne 2 og
5 tænder og slukker, når dørene åbnes
og lukkes.
trykket ned til venstre (position OFF):
lamperne 2 og 5 forbliver slukket;
trykket ned til højre (): lamperne
2 og 5 forbliver tændte.
Lyset tændes og slukkes gradvist.
Kontakten 3 tænder/slukker lampen 2.
Kontakten 4 tænder/slukker lampen 5.
Med den manuelle tænding af pærerne,
slukker loftslampen kun automatisk
efter 15 minutter, for at beskytte
batteriets varighed, med tændingslåsen
i position STOP.
Tidsstyring af loftslamper
På nogle versioner findes der to
tidsstyringslogikker for at gøre
indstigning/udstigning af bilen lettere,
specielt om natten eller på dårligt
oplyste steder.
Tidsstyring ved indstigning i bilen;
Tidsstyring ved udstigning af bilen.
26F1B0043C
2704136J0001EM
22
LÆR BILEN AT KENDE
Page 25 of 248

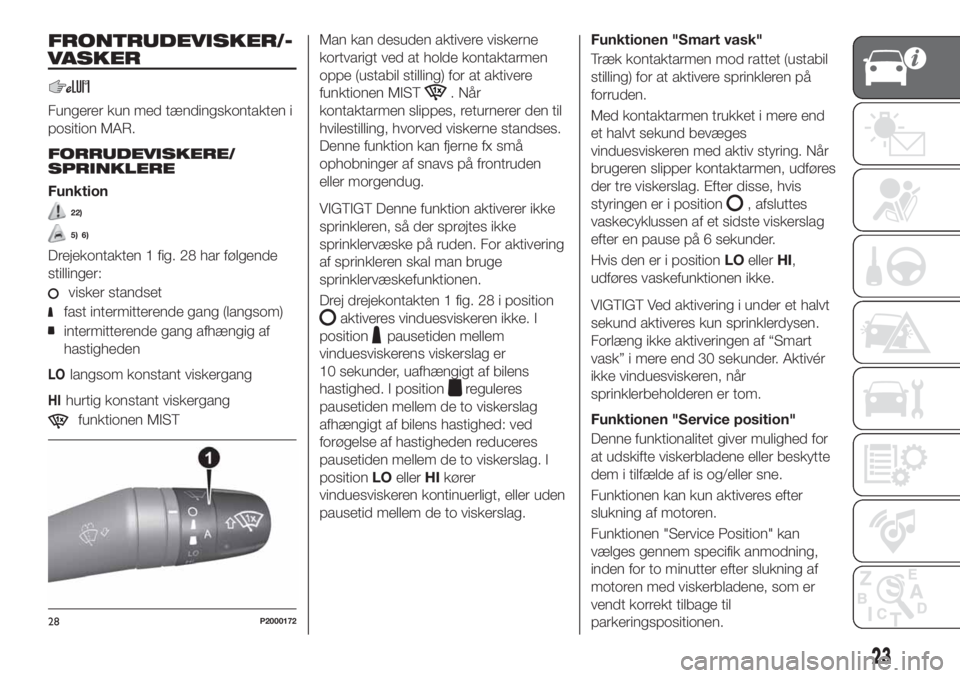

FRONTRUDEVISKER/-
VASKER
Fungerer kun med tændingskontakten i
position MAR.
FORRUDEVISKERE/
SPRINKLERE
Funktion
22)
5) 6)
Drejekontakten 1 fig. 28 har følgende
stillinger:
visker standset
fast intermitterende gang (langsom)
intermitterende gang afhængig af
hastigheden
LOlangsom konstant viskergang
HIhurtig konstant viskergang
funktionen MIST
Man kan desuden aktivere viskerne
kortvarigt ved at holde kontaktarmen
oppe (ustabil stilling) for at aktivere
funktionen MIST
. Når
kontaktarmen slippes, returnerer den til
hvilestilling, hvorved viskerne standses.
Denne funktion kan fjerne fx små
ophobninger af snavs på frontruden
eller morgendug.
VIGTIGT Denne funktion aktiverer ikke
sprinkleren, så der sprøjtes ikke
sprinklervæske på ruden. For aktivering
af sprinkleren skal man bruge
sprinklervæskefunktionen.
Drej drejekontakten 1 fig. 28 i position
aktiveres vinduesviskeren ikke. I
position
pausetiden mellem
vinduesviskerens viskerslag er
10 sekunder, uafhængigt af bilens
hastighed. I position
reguleres
pausetiden mellem de to viskerslag
afhængigt af bilens hastighed: ved
forøgelse af hastigheden reduceres
pausetiden mellem de to viskerslag. I
positionLOellerHIkører
vinduesviskeren kontinuerligt, eller uden
pausetid mellem de to viskerslag.Funktionen "Smart vask"
Træk kontaktarmen mod rattet (ustabil
stilling) for at aktivere sprinkleren på
forruden.
Med kontaktarmen trukket i mere end
et halvt sekund bevæges
vinduesviskeren med aktiv styring. Når
brugeren slipper kontaktarmen, udføres
der tre viskerslag. Efter disse, hvis
styringen er i position
, afsluttes
vaskecyklussen af et sidste viskerslag
efter en pause på 6 sekunder.
Hvis den er i positionLOellerHI,
udføres vaskefunktionen ikke.
VIGTIGT Ved aktivering i under et halvt
sekund aktiveres kun sprinklerdysen.
Forlæng ikke aktiveringen af “Smart
vask” i mere end 30 sekunder. Aktivér
ikke vinduesviskeren, når
sprinklerbeholderen er tom.
Funktionen "Service position"
Denne funktionalitet giver mulighed for
at udskifte viskerbladene eller beskytte
dem i tilfælde af is og/eller sne.
Funktionen kan kun aktiveres efter
slukning af motoren.
Funktionen "Service Position" kan
vælges gennem specifik anmodning,
inden for to minutter efter slukning af
motoren med viskerbladene, som er
vendt korrekt tilbage til
parkeringspositionen.
28P2000172
23
Page 26 of 248

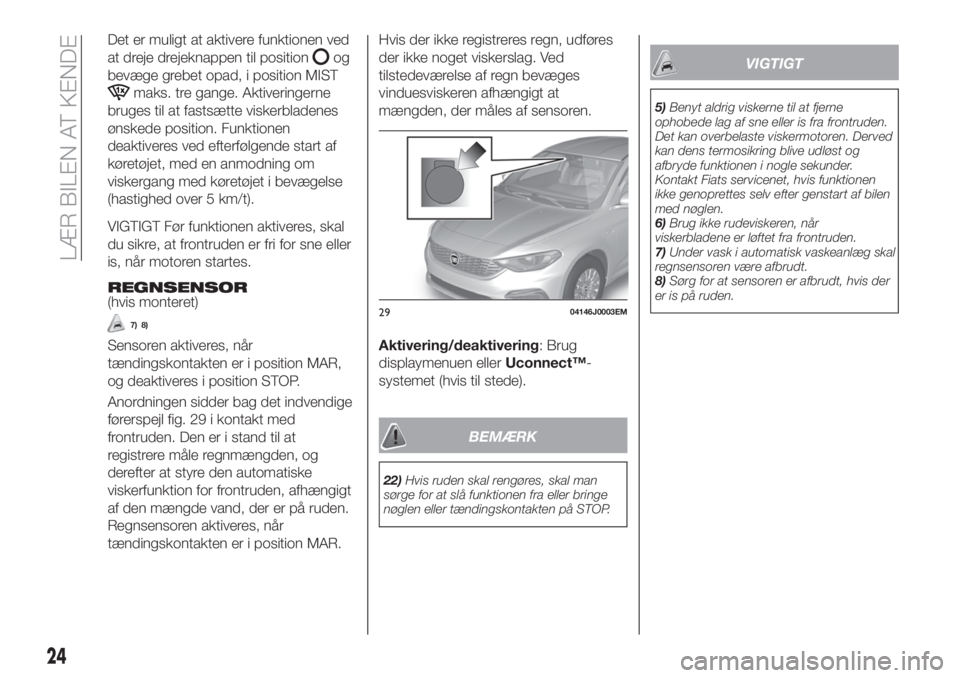

Det er muligt at aktivere funktionen ved
at dreje drejeknappen til position
og
bevæge grebet opad, i position MIST
maks. tre gange. Aktiveringerne
bruges til at fastsætte viskerbladenes
ønskede position. Funktionen
deaktiveres ved efterfølgende start af
køretøjet, med en anmodning om
viskergang med køretøjet i bevægelse
(hastighed over 5 km/t).
VIGTIGT Før funktionen aktiveres, skal
du sikre, at frontruden er fri for sne eller
is, når motoren startes.
REGNSENSOR
(hvis monteret)
7) 8)
Sensoren aktiveres, når
tændingskontakten er i position MAR,
og deaktiveres i position STOP.
Anordningen sidder bag det indvendige
førerspejl fig. 29 i kontakt med
frontruden. Den er i stand til at
registrere måle regnmængden, og
derefter at styre den automatiske
viskerfunktion for frontruden, afhængigt
af den mængde vand, der er på ruden.
Regnsensoren aktiveres, når
tændingskontakten er i position MAR.Hvis der ikke registreres regn, udføres
der ikke noget viskerslag. Ved
tilstedeværelse af regn bevæges
vinduesviskeren afhængigt at
mængden, der måles af sensoren.
Aktivering/deaktivering: Brug
displaymenuen ellerUconnect™-
systemet (hvis til stede).
BEMÆRK
22)Hvis ruden skal rengøres, skal man
sørge for at slå funktionen fra eller bringe
nøglen eller tændingskontakten på STOP.
VIGTIGT
5)Benyt aldrig viskerne til at fjerne
ophobede lag af sne eller is fra frontruden.
Det kan overbelaste viskermotoren. Derved
kan dens termosikring blive udløst og
afbryde funktionen i nogle sekunder.
Kontakt Fiats servicenet, hvis funktionen
ikke genoprettes selv efter genstart af bilen
med nøglen.
6)Brug ikke rudeviskeren, når
viskerbladene er løftet fra frontruden.
7)Under vask i automatisk vaskeanlæg skal
regnsensoren være afbrudt.
8)Sørg for at sensoren er afbrudt, hvis der
er is på ruden.
2904146J0003EM
24
LÆR BILEN AT KENDE
Page 27 of 248

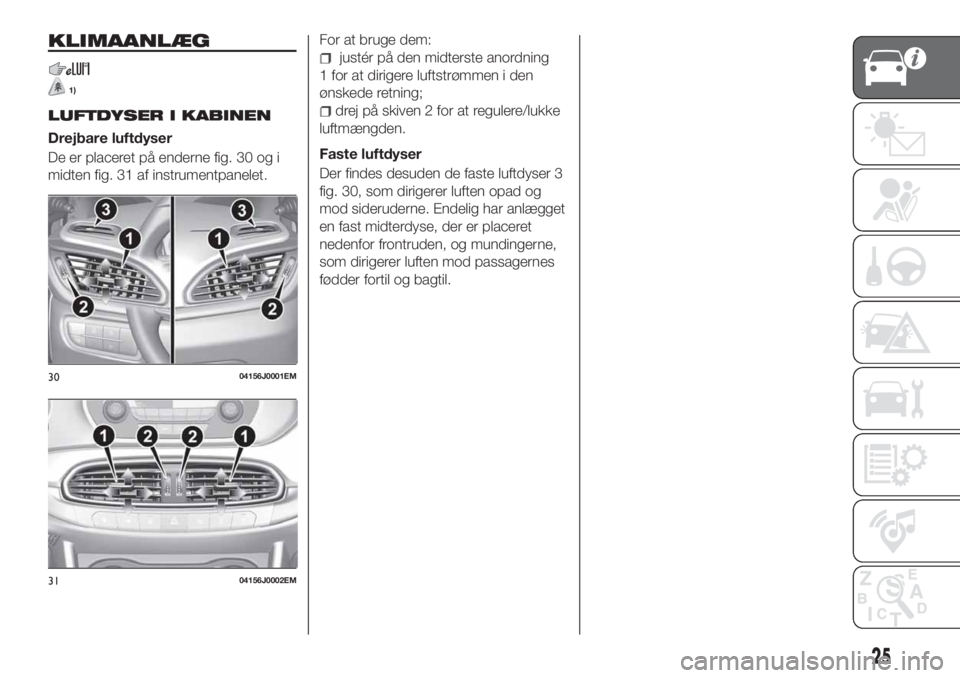

KLIMAANLÆG
1)
LUFTDYSER I KABINEN
Drejbare luftdyser
De er placeret på enderne fig. 30 og i
midten fig. 31 af instrumentpanelet.For at bruge dem:
justér på den midterste anordning
1 for at dirigere luftstrømmen i den
ønskede retning;
drej på skiven 2 for at regulere/lukke
luftmængden.
Faste luftdyser
Der findes desuden de faste luftdyser 3
fig. 30, som dirigerer luften opad og
mod sideruderne. Endelig har anlægget
en fast midterdyse, der er placeret
nedenfor frontruden, og mundingerne,
som dirigerer luften mod passagernes
fødder fortil og bagtil.
3004156J0001EM
3104156J0002EM
25
Page 28 of 248

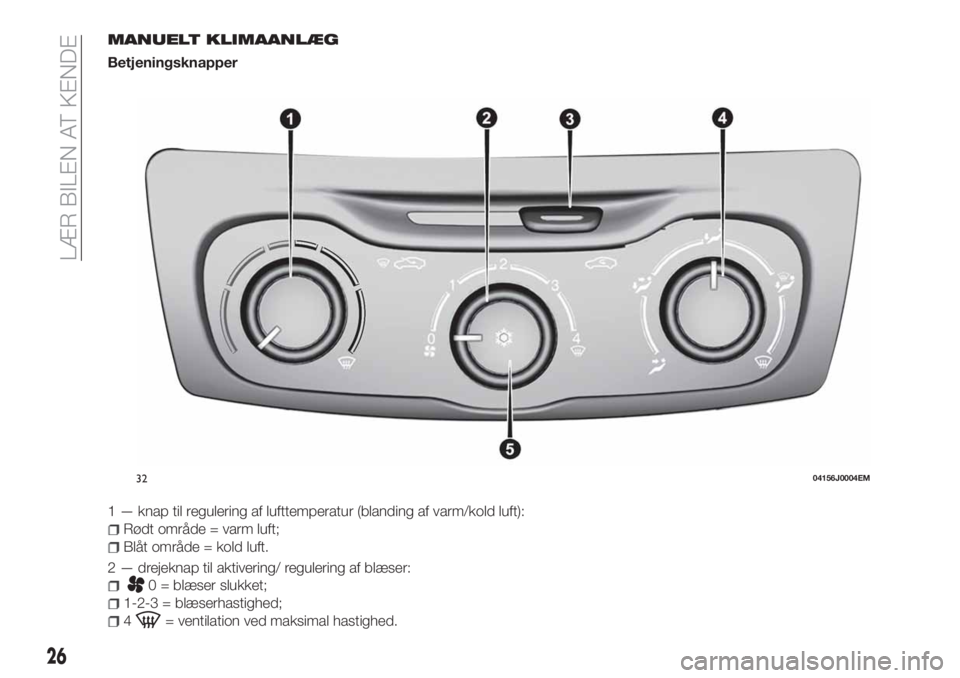

MANUELT KLIMAANLÆG
Betjeningsknapper
1 — knap til regulering af lufttemperatur (blanding af varm/kold luft):
Rødt område = varm luft;
Blåt område = kold luft.
2 — drejeknap til aktivering/ regulering af blæser:
0 = blæser slukket;
1-2-3 = blæserhastighed;
4= ventilation ved maksimal hastighed.
3204156J0004EM
26
LÆR BILEN AT KENDE
Page 29 of 248

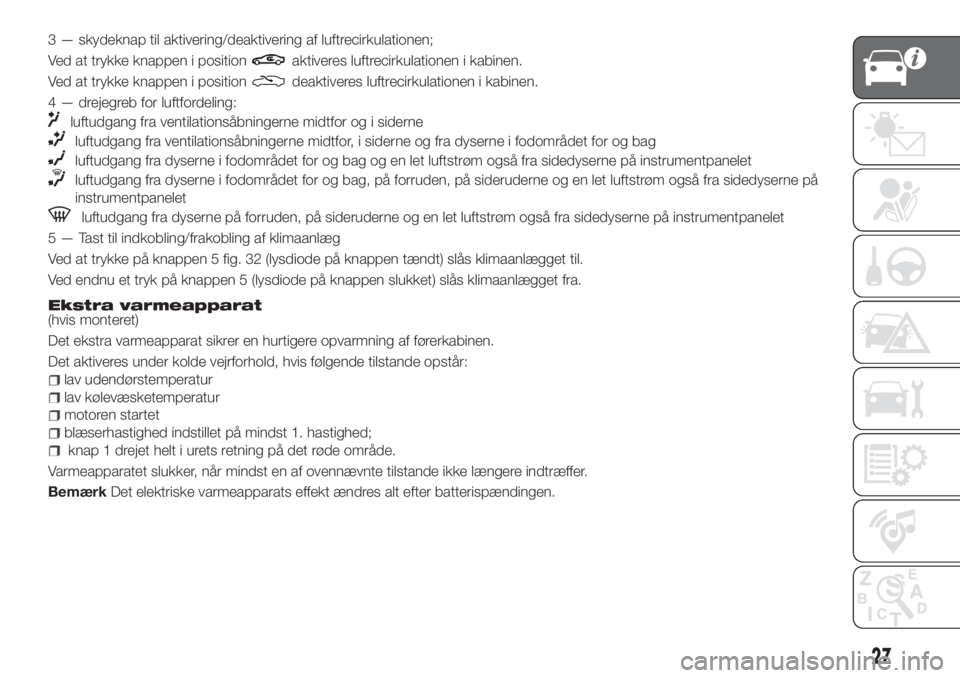

3 — skydeknap til aktivering/deaktivering af luftrecirkulationen;
Ved at trykke knappen i position
aktiveres luftrecirkulationen i kabinen.
Ved at trykke knappen i position
deaktiveres luftrecirkulationen i kabinen.
4 — drejegreb for luftfordeling:
luftudgang fra ventilationsåbningerne midtfor og i siderne
luftudgang fra ventilationsåbningerne midtfor, i siderne og fra dyserne i fodområdet for og bag
luftudgang fra dyserne i fodområdet for og bag og en let luftstrøm også fra sidedyserne på instrumentpanelet
luftudgang fra dyserne i fodområdet for og bag, på forruden, på sideruderne og en let luftstrøm også fra sidedyserne på
instrumentpanelet
luftudgang fra dyserne på forruden, på sideruderne og en let luftstrøm også fra sidedyserne på instrumentpanelet
5 — Tast til indkobling/frakobling af klimaanlæg
Ved at trykke på knappen 5 fig. 32 (lysdiode på knappen tændt) slås klimaanlægget til.
Ved endnu et tryk på knappen 5 (lysdiode på knappen slukket) slås klimaanlægget fra.
Ekstra varmeapparat(hvis monteret)
Det ekstra varmeapparat sikrer en hurtigere opvarmning af førerkabinen.
Det aktiveres under kolde vejrforhold, hvis følgende tilstande opstår:
lav udendørstemperatur
lav kølevæsketemperatur
motoren startet
blæserhastighed indstillet på mindst 1. hastighed;
knap 1 drejet helt i urets retning på det røde område.
Varmeapparatet slukker, når mindst en af ovennævnte tilstande ikke længere indtræffer.
BemærkDet elektriske varmeapparats effekt ændres alt efter batterispændingen.
27
Page 30 of 248

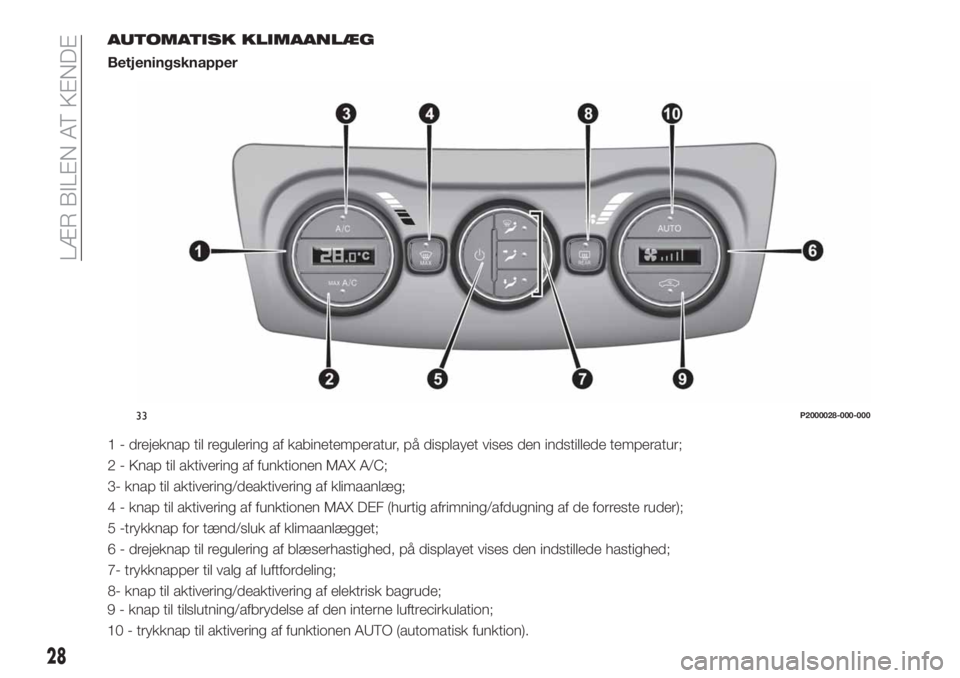

AUTOMATISK KLIMAANLÆG
Betjeningsknapper
1 - drejeknap til regulering af kabinetemperatur, på displayet vises den indstillede temperatur;
2 - Knap til aktivering af funktionen MAX A/C;
3- knap til aktivering/deaktivering af klimaanlæg;
4 - knap til aktivering af funktionen MAX DEF (hurtig afrimning/afdugning af de forreste ruder);
5 -trykknap for tænd/sluk af klimaanlægget;
6 - drejeknap til regulering af blæserhastighed, på displayet vises den indstillede hastighed;
7- trykknapper til valg af luftfordeling;
8- knap til aktivering/deaktivering af elektrisk bagrude;
33P2000028-000-000
28
LÆR BILEN AT KENDE
9 - knap til tilslutning/afbrydelse af den interne luftrecirkulation;
10 - trykknap til aktivering af funktionen AUTO (automatisk funktion).
