LÆR INSTRUMENTGRUPPEN AT KENDE
Denne del af instruktionsbogen
indeholder oplysninger omkring,
hvordan man lærer, fortolker og bruger
instrumentgruppen korrekt.INSTRUMENTGRUPPE.........40
DISPLAY..................43
TRIPCOMPUTER.............46
EOBD-SYSTEM
(European On Board Diagnosis)....47
KONTROLLAMPER OG
MEDDELELSER..............48
39
Page 42 of 248

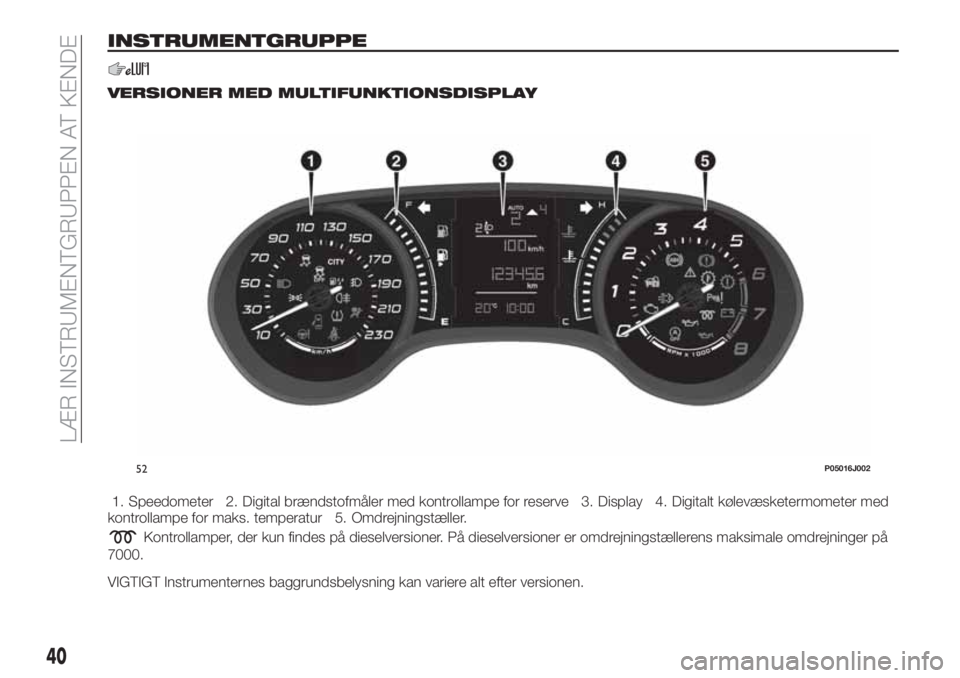

INSTRUMENTGRUPPE
VERSIONER MED MULTIFUNKTIONSDISPLAY
1. Speedometer 2. Digital brændstofmåler med kontrollampe for reserve 3. Display 4. Digitalt kølevæsketermometer med
kontrollampe for maks. temperatur 5. Omdrejningstæller.
Kontrollamper, der kun findes på dieselversioner. På dieselversioner er omdrejningstællerens maksimale omdrejninger på
7000.
VIGTIGT Instrumenternes baggrundsbelysning kan variere alt efter versionen.
52P05016J002
40
LÆR INSTRUMENTGRUPPEN AT KENDE
Page 43 of 248

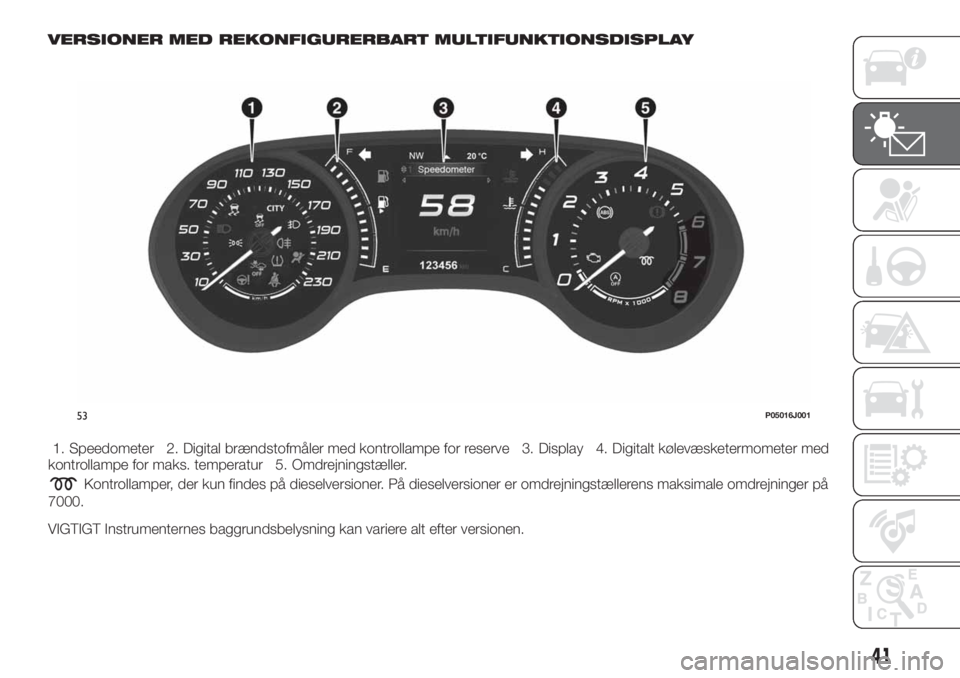

VERSIONER MED REKONFIGURERBART MULTIFUNKTIONSDISPLAY
1. Speedometer 2. Digital brændstofmåler med kontrollampe for reserve 3. Display 4. Digitalt kølevæsketermometer med
kontrollampe for maks. temperatur 5. Omdrejningstæller.
Kontrollamper, der kun findes på dieselversioner. På dieselversioner er omdrejningstællerens maksimale omdrejninger på
7000.
VIGTIGT Instrumenternes baggrundsbelysning kan variere alt efter versionen.
53P05016J001
41
Page 44 of 248

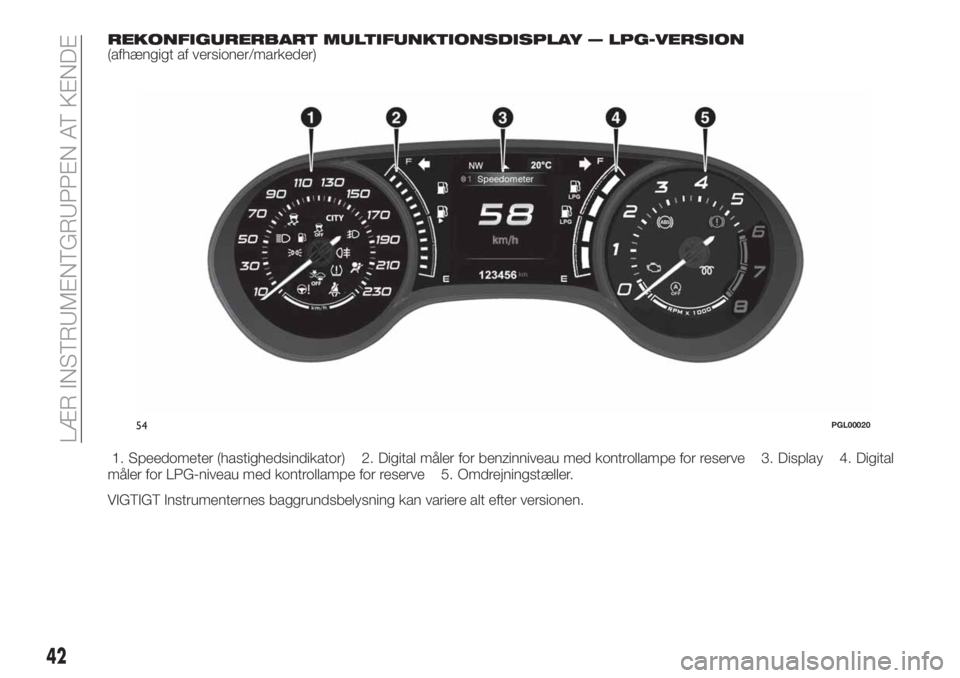

REKONFIGURERBART MULTIFUNKTIONSDISPLAY — LPG-VERSION(afhængigt af versioner/markeder)
1. Speedometer (hastighedsindikator) 2. Digital måler for benzinniveau med kontrollampe for reserve 3. Display 4. Digital
måler for LPG-niveau med kontrollampe for reserve 5. Omdrejningstæller.
VIGTIGT Instrumenternes baggrundsbelysning kan variere alt efter versionen.
54PGL00020
42
LÆR INSTRUMENTGRUPPEN AT KENDE
Page 45 of 248

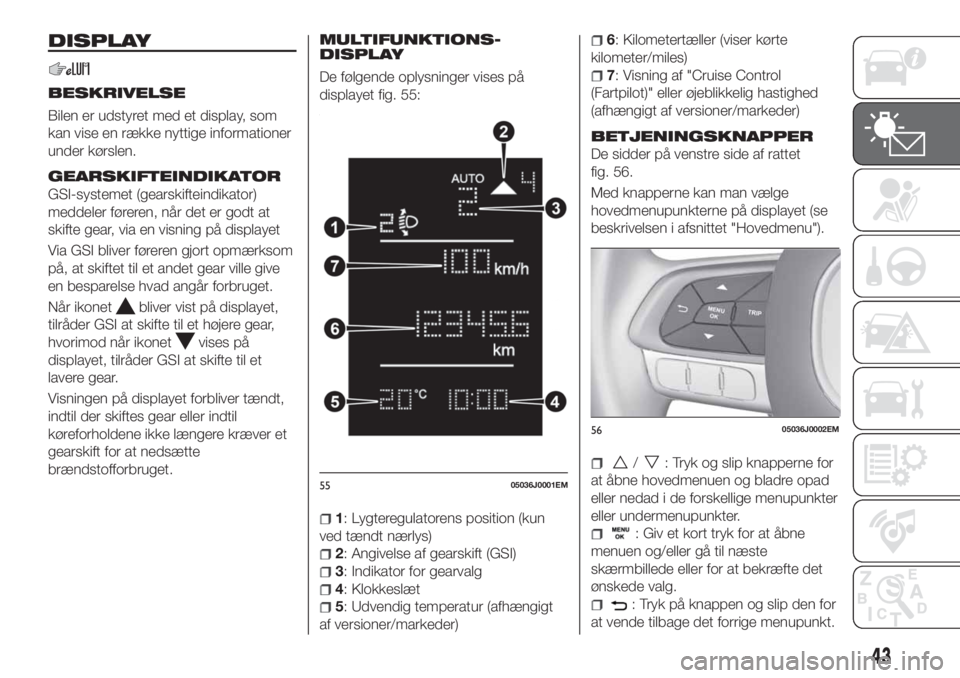

DISPLAY
BESKRIVELSE
Bilen er udstyret med et display, som
kan vise en række nyttige informationer
under kørslen.
GEARSKIFTEINDIKATOR
GSI-systemet (gearskifteindikator)
meddeler føreren, når det er godt at
skifte gear, via en visning på displayet
Via GSI bliver føreren gjort opmærksom
på, at skiftet til et andet gear ville give
en besparelse hvad angår forbruget.
Når ikonet
bliver vist på displayet,
tilråder GSI at skifte til et højere gear,
hvorimod når ikonet
vises på
displayet, tilråder GSI at skifte til et
lavere gear.
Visningen på displayet forbliver tændt,
indtil der skiftes gear eller indtil
køreforholdene ikke længere kræver et
gearskift for at nedsætte
brændstofforbruget.
MULTIFUNKTIONS-
DISPLAY
De følgende oplysninger vises på
displayet fig. 55:
1: Lygteregulatorens position (kun
ved tændt nærlys)
2: Angivelse af gearskift (GSI)
3: Indikator for gearvalg
4: Klokkeslæt
5: Udvendig temperatur (afhængigt
af versioner/markeder)
6: Kilometertæller (viser kørte
kilometer/miles)
7: Visning af "Cruise Control
(Fartpilot)" eller øjeblikkelig hastighed
(afhængigt af versioner/markeder)
BETJENINGSKNAPPER
De sidder på venstre side af rattet
fig. 56.
Med knapperne kan man vælge
hovedmenupunkterne på displayet (se
beskrivelsen i afsnittet "Hovedmenu").
/: Tryk og slip knapperne for
at åbne hovedmenuen og bladre opad
eller nedad i de forskellige menupunkter
eller undermenupunkter.
: Giv et kort tryk for at åbne
menuen og/eller gå til næste
skærmbillede eller for at bekræfte det
ønskede valg.
: Tryk på knappen og slip den for
at vende tilbage det forrige menupunkt.
5505036J0001EM
5605036J0002EM
43
Page 46 of 248

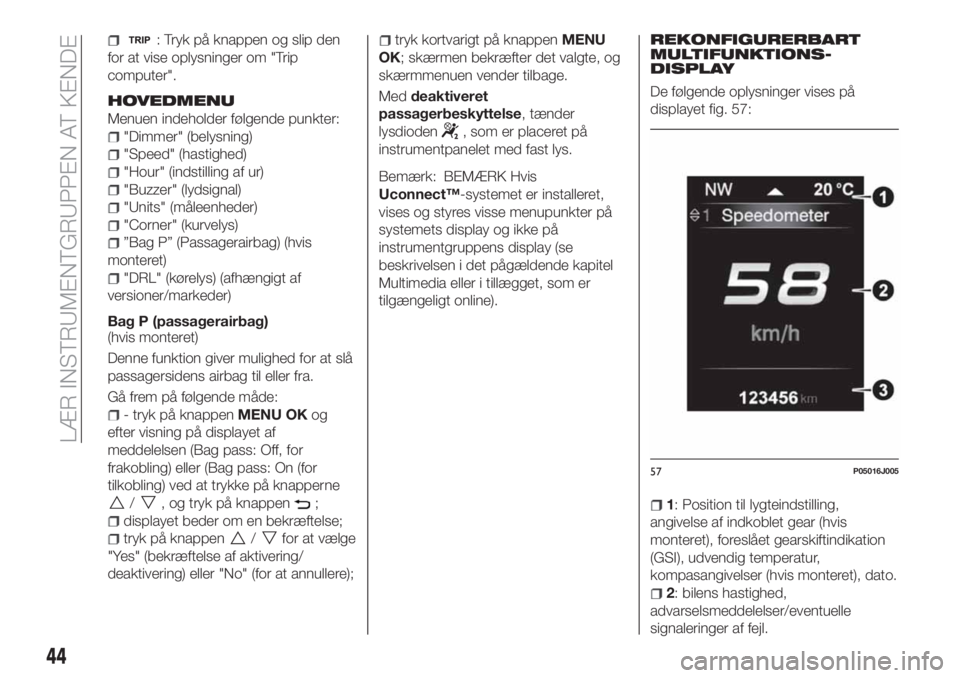

: Tryk på knappen og slip den
for at vise oplysninger om "Trip
computer".
HOVEDMENU
Menuen indeholder følgende punkter:
"Dimmer" (belysning)
"Speed" (hastighed)
"Hour" (indstilling af ur)
"Buzzer" (lydsignal)
"Units" (måleenheder)
"Corner" (kurvelys)
”Bag P” (Passagerairbag) (hvis
monteret)
"DRL" (kørelys) (afhængigt af
versioner/markeder)
Bag P (passagerairbag)
(hvis monteret)
Denne funktion giver mulighed for at slå
passagersidens airbag til eller fra.
Gå frem på følgende måde:
- tryk på knappenMENU OKog
efter visning på displayet af
meddelelsen (Bag pass: Off, for
frakobling) eller (Bag pass: On (for
tilkobling) ved at trykke på knapperne
/, og tryk på knappen;
displayet beder om en bekræftelse;
tryk på knappen/for at vælge
"Yes" (bekræftelse af aktivering/
deaktivering) eller "No" (for at annullere);
tryk kortvarigt på knappenMENU
OK; skærmen bekræfter det valgte, og
skærmmenuen vender tilbage.
Meddeaktiveret
passagerbeskyttelse, tænder
lysdioden
, som er placeret på
instrumentpanelet med fast lys.
Bemærk: BEMÆRK Hvis
Uconnect™-systemet er installeret,
vises og styres visse menupunkter på
systemets display og ikke på
instrumentgruppens display (se
beskrivelsen i det pågældende kapitel
Multimedia eller i tillægget, som er
tilgængeligt online).REKONFIGURERBART
MULTIFUNKTIONS-
DISPLAY
De følgende oplysninger vises på
displayet fig. 57:
1: Position til lygteindstilling,
angivelse af indkoblet gear (hvis
monteret), foreslået gearskiftindikation
(GSI), udvendig temperatur,
kompasangivelser (hvis monteret), dato.
2: bilens hastighed,
advarselsmeddelelser/eventuelle
signaleringer af fejl.
57P05016J005
44
LÆR INSTRUMENTGRUPPEN AT KENDE
Page 47 of 248

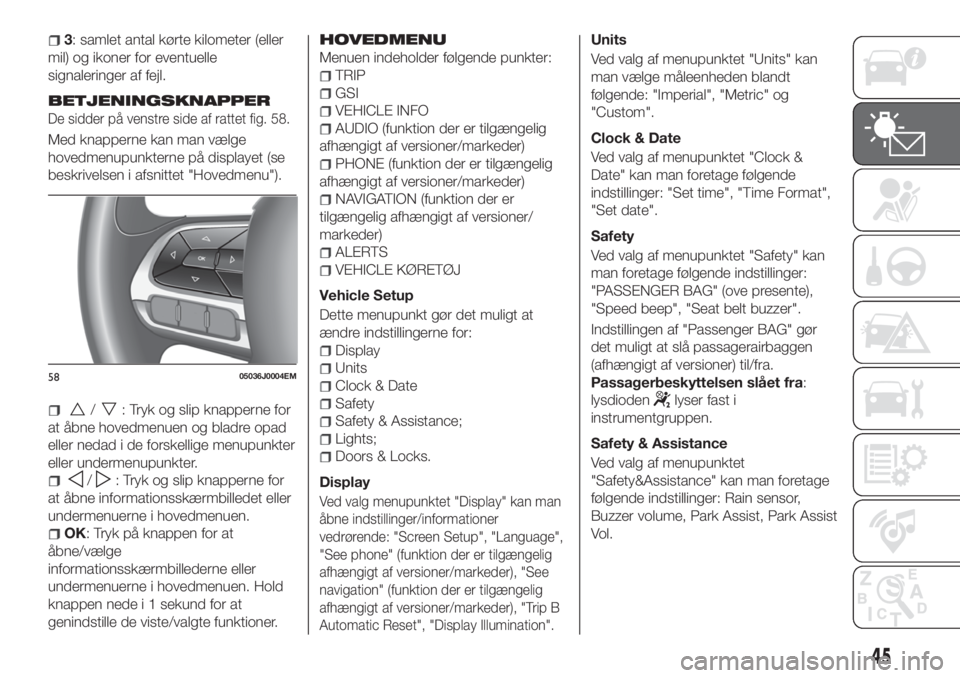

3: samlet antal kørte kilometer (eller
mil) og ikoner for eventuelle
signaleringer af fejl.
BETJENINGSKNAPPER
De sidder på venstre side af rattet fig. 58.
Med knapperne kan man vælge
hovedmenupunkterne på displayet (se
beskrivelsen i afsnittet "Hovedmenu").
/: Tryk og slip knapperne for
at åbne hovedmenuen og bladre opad
eller nedad i de forskellige menupunkter
eller undermenupunkter.
/: Tryk og slip knapperne for
at åbne informationsskærmbilledet eller
undermenuerne i hovedmenuen.
OK: Tryk på knappen for at
åbne/vælge
informationsskærmbillederne eller
undermenuerne i hovedmenuen. Hold
knappen nede i 1 sekund for at
genindstille de viste/valgte funktioner.
HOVEDMENU
Menuen indeholder følgende punkter:
TRIP
GSI
VEHICLE INFO
AUDIO (funktion der er tilgængelig
afhængigt af versioner/markeder)
PHONE (funktion der er tilgængelig
afhængigt af versioner/markeder)
NAVIGATION (funktion der er
tilgængelig afhængigt af versioner/
markeder)
ALERTS
VEHICLE KØRETØJ
Vehicle Setup
Dette menupunkt gør det muligt at
ændre indstillingerne for:
Display
Units
Clock & Date
Safety
Safety & Assistance;
Lights;
Doors & Locks.
Display
Ved valg menupunktet "Display" kan man
åbne indstillinger/informationer
vedrørende: "Screen Setup", "Language",
"See phone" (funktion der er tilgængelig
afhængigt af versioner/markeder), "See
navigation" (funktion der er tilgængelig
afhængigt af versioner/markeder), "Trip B
Automatic Reset", "Display Illumination".
Units
Ved valg af menupunktet "Units" kan
man vælge måleenheden blandt
følgende: "Imperial", "Metric" og
"Custom".
Clock & Date
Ved valg af menupunktet "Clock &
Date" kan man foretage følgende
indstillinger: "Set time", "Time Format",
"Set date".
Safety
Ved valg af menupunktet "Safety" kan
man foretage følgende indstillinger:
"PASSENGER BAG" (ove presente),
"Speed beep", "Seat belt buzzer".
Indstillingen af "Passenger BAG" gør
det muligt at slå passagerairbaggen
(afhængigt af versioner) til/fra.
Passagerbeskyttelsen slået fra:
lysdioden
lyser fast i
instrumentgruppen.
Safety & Assistance
Ved valg af menupunktet
"Safety&Assistance" kan man foretage
følgende indstillinger: Rain sensor,
Buzzer volume, Park Assist, Park Assist
Vol.
5805036J0004EM
45
Page 48 of 248

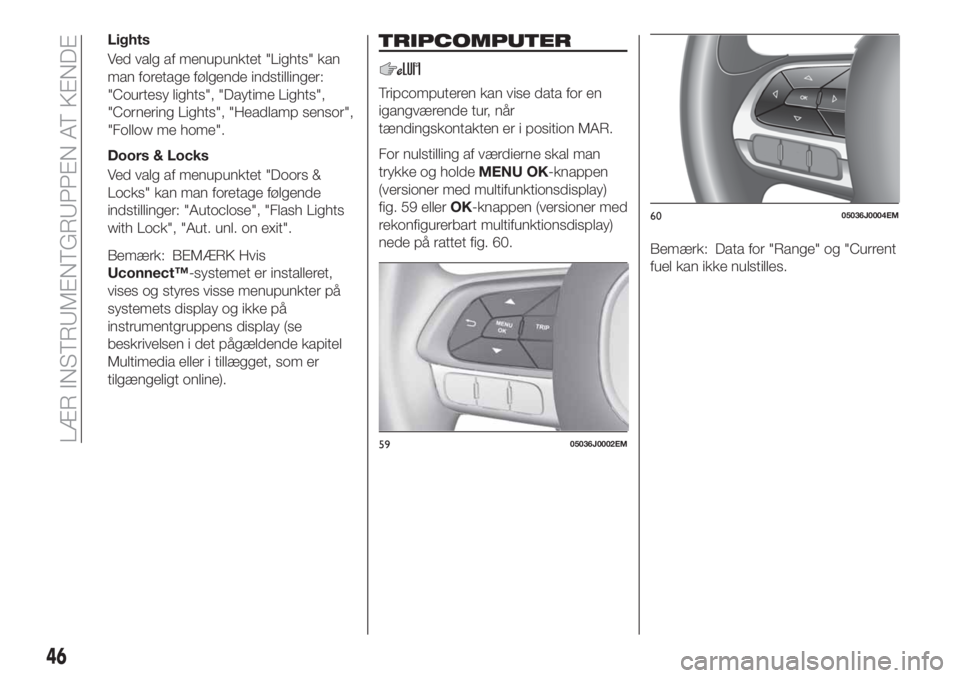

Lights
Ved valg af menupunktet "Lights" kan
man foretage følgende indstillinger:
"Courtesy lights", "Daytime Lights",
"Cornering Lights", "Headlamp sensor",
"Follow me home".
Doors & Locks
Ved valg af menupunktet "Doors &
Locks" kan man foretage følgende
indstillinger: "Autoclose", "Flash Lights
with Lock", "Aut. unl. on exit".
Bemærk: BEMÆRK Hvis
Uconnect™-systemet er installeret,
vises og styres visse menupunkter på
systemets display og ikke på
instrumentgruppens display (se
beskrivelsen i det pågældende kapitel
Multimedia eller i tillægget, som er
tilgængeligt online).
TRIPCOMPUTER
Tripcomputeren kan vise data for en
igangværende tur, når
tændingskontakten er i position MAR.
For nulstilling af værdierne skal man
trykke og holdeMENU OK-knappen
(versioner med multifunktionsdisplay)
fig. 59 ellerOK-knappen (versioner med
rekonfigurerbart multifunktionsdisplay)
nede på rattet fig. 60.
Bemærk: Data for "Range" og "Current
fuel kan ikke nulstilles.
5905036J0002EM
6005036J0004EM
46
LÆR INSTRUMENTGRUPPEN AT KENDE
Page 49 of 248

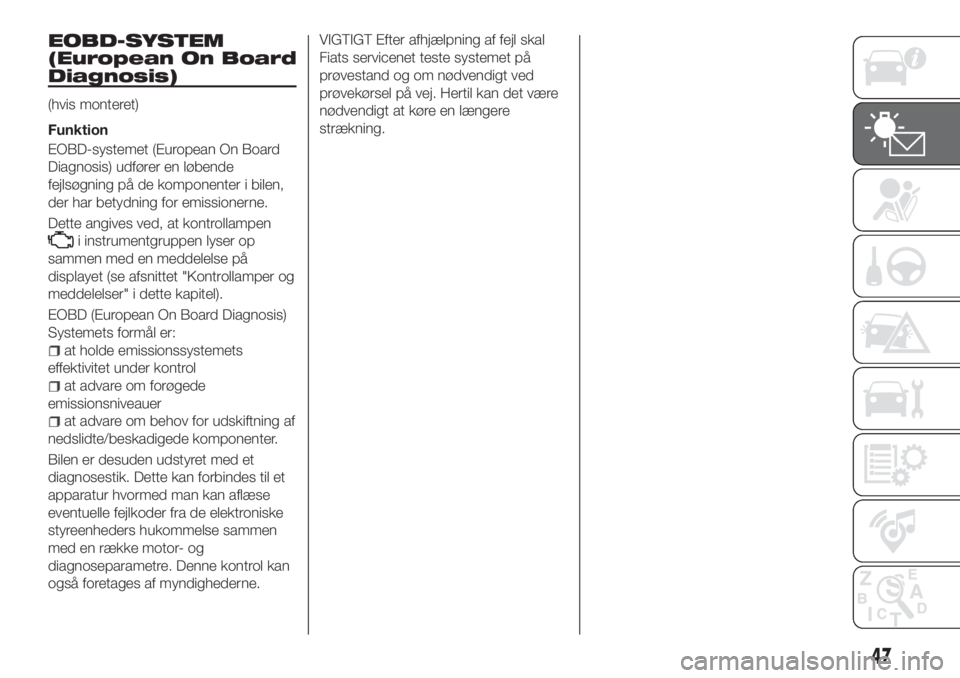

EOBD-SYSTEM
(European On Board
Diagnosis)
(hvis monteret)
Funktion
EOBD-systemet (European On Board
Diagnosis) udfører en løbende
fejlsøgning på de komponenter i bilen,
der har betydning for emissionerne.
Dette angives ved, at kontrollampen
i instrumentgruppen lyser op
sammen med en meddelelse på
displayet (se afsnittet "Kontrollamper og
meddelelser" i dette kapitel).
EOBD (European On Board Diagnosis)
Systemets formål er:
at holde emissionssystemets
effektivitet under kontrol
at advare om forøgede
emissionsniveauer
at advare om behov for udskiftning af
nedslidte/beskadigede komponenter.
Bilen er desuden udstyret med et
diagnosestik. Dette kan forbindes til et
apparatur hvormed man kan aflæse
eventuelle fejlkoder fra de elektroniske
styreenheders hukommelse sammen
med en række motor- og
diagnoseparametre. Denne kontrol kan
også foretages af myndighederne.
VIGTIGT Efter afhjælpning af fejl skal
Fiats servicenet teste systemet på
prøvestand og om nødvendigt ved
prøvekørsel på vej. Hertil kan det være
nødvendigt at køre en længere
strækning.
47
Page 50 of 248

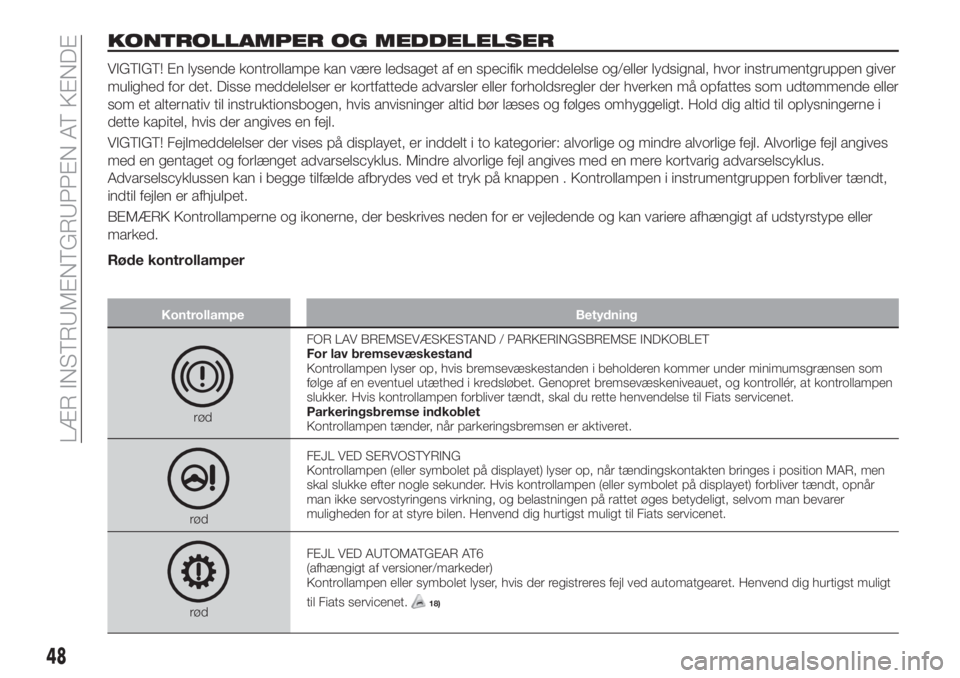

KONTROLLAMPER OG MEDDELELSER
VIGTIGT! En lysende kontrollampe kan være ledsaget af en specifik meddelelse og/eller lydsignal, hvor instrumentgruppen giver
mulighed for det. Disse meddelelser er kortfattede advarsler eller forholdsregler der hverken må opfattes som udtømmende eller
som et alternativ til instruktionsbogen, hvis anvisninger altid bør læses og følges omhyggeligt. Hold dig altid til oplysningerne i
dette kapitel, hvis der angives en fejl.
VIGTIGT! Fejlmeddelelser der vises på displayet, er inddelt i to kategorier: alvorlige og mindre alvorlige fejl. Alvorlige fejl angives
med en gentaget og forlænget advarselscyklus. Mindre alvorlige fejl angives med en mere kortvarig advarselscyklus.
Advarselscyklussen kan i begge tilfælde afbrydes ved et tryk på knappen . Kontrollampen i instrumentgruppen forbliver tændt,
indtil fejlen er afhjulpet.
BEMÆRK Kontrollamperne og ikonerne, der beskrives neden for er vejledende og kan variere afhængigt af udstyrstype eller
marked.
Røde kontrollamper
Kontrollampe Betydning
rødFOR LAV BREMSEVÆSKESTAND / PARKERINGSBREMSE INDKOBLET
For lav bremsevæskestand
Kontrollampen lyser op, hvis bremsevæskestanden i beholderen kommer under minimumsgrænsen som
følge af en eventuel utæthed i kredsløbet. Genopret bremsevæskeniveauet, og kontrollér, at kontrollampen
slukker. Hvis kontrollampen forbliver tændt, skal du rette henvendelse til Fiats servicenet.
Parkeringsbremse indkoblet
Kontrollampen tænder, når parkeringsbremsen er aktiveret.
rødFEJL VED SERVOSTYRING
Kontrollampen (eller symbolet på displayet) lyser op, når tændingskontakten bringes i position MAR, men
skal slukke efter nogle sekunder. Hvis kontrollampen (eller symbolet på displayet) forbliver tændt, opnår
man ikke servostyringens virkning, og belastningen på rattet øges betydeligt, selvom man bevarer
muligheden for at styre bilen. Henvend dig hurtigst muligt til Fiats servicenet.
rødFEJL VED AUTOMATGEAR AT6
(afhængigt af versioner/markeder)
Kontrollampen eller symbolet lyser, hvis der registreres fejl ved automatgearet. Henvend dig hurtigst muligt
til Fiats servicenet.18)
48
LÆR INSTRUMENTGRUPPEN AT KENDE
