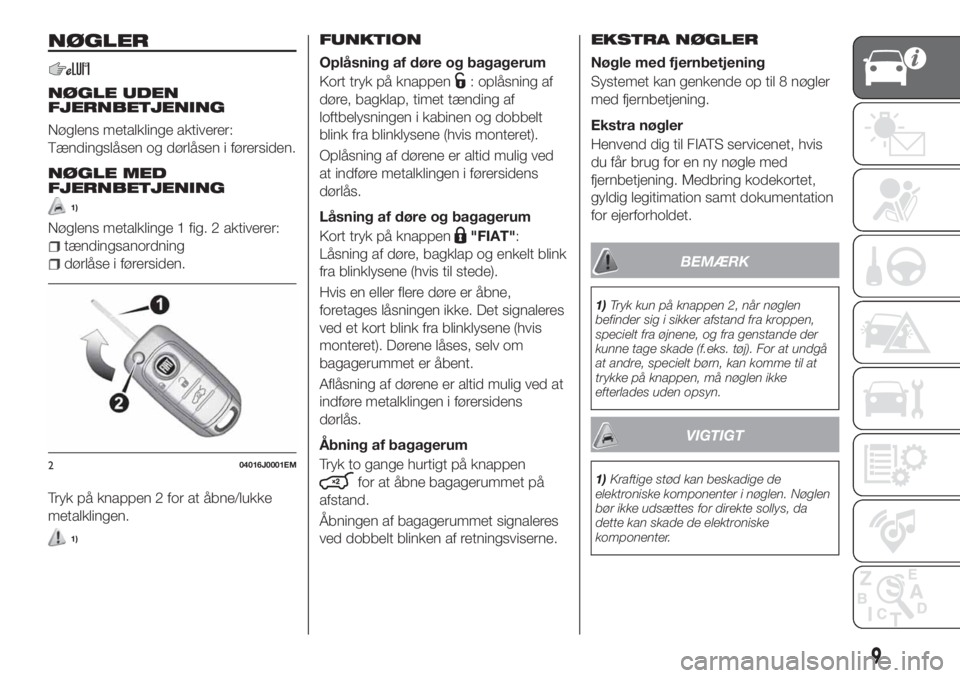

NØGLER
NØGLE UDEN
FJERNBETJENING
Nøglens metalklinge aktiverer:
Tændingslåsen og dørlåsen i førersiden.
NØGLE MED
FJERNBETJENING
1)
Nøglens metalklinge 1 fig. 2 aktiverer:
tændingsanordning
dørlåse i førersiden.
Tryk på knappen 2 for at åbne/lukke
metalklingen.
1)
FUNKTION
Oplåsning af døre og bagagerum
Kort tryk på knappen
: oplåsning af
døre, bagklap, timet tænding af
loftbelysningen i kabinen og dobbelt
blink fra blinklysene (hvis monteret).
Oplåsning af dørene er altid mulig ved
at indføre metalklingen i førersidens
dørlås.
Låsning af døre og bagagerum
Kort tryk på knappen
"FIAT":
Låsning af døre, bagklap og enkelt blink
fra blinklysene (hvis til stede).
Hvis en eller flere døre er åbne,
foretages låsningen ikke. Det signaleres
ved et kort blink fra blinklysene (hvis
monteret). Dørene låses, selv om
bagagerummet er åbent.
Aflåsning af dørene er altid mulig ved at
indføre metalklingen i førersidens
dørlås.
Åbning af bagagerum
Tryk to gange hurtigt på knappen
for at åbne bagagerummet på
afstand.
Åbningen af bagagerummet signaleres
ved dobbelt blinken af retningsviserne.
EKSTRA NØGLER
Nøgle med fjernbetjening
Systemet kan genkende op til 8 nøgler
med fjernbetjening.
Ekstra nøgler
Henvend dig til FIATS servicenet, hvis
du får brug for en ny nøgle med
fjernbetjening. Medbring kodekortet,
gyldig legitimation samt dokumentation
for ejerforholdet.
BEMÆRK
1)Tryk kun på knappen 2, når nøglen
befinder sig i sikker afstand fra kroppen,
specielt fra øjnene, og fra genstande der
kunne tage skade (f.eks. tøj). For at undgå
at andre, specielt børn, kan komme til at
trykke på knappen, må nøglen ikke
efterlades uden opsyn.
VIGTIGT
1)Kraftige stød kan beskadige de
elektroniske komponenter i nøglen. Nøglen
bør ikke udsættes for direkte sollys, da
dette kan skade de elektroniske
komponenter.204016J0001EM
9
Page 12 of 248

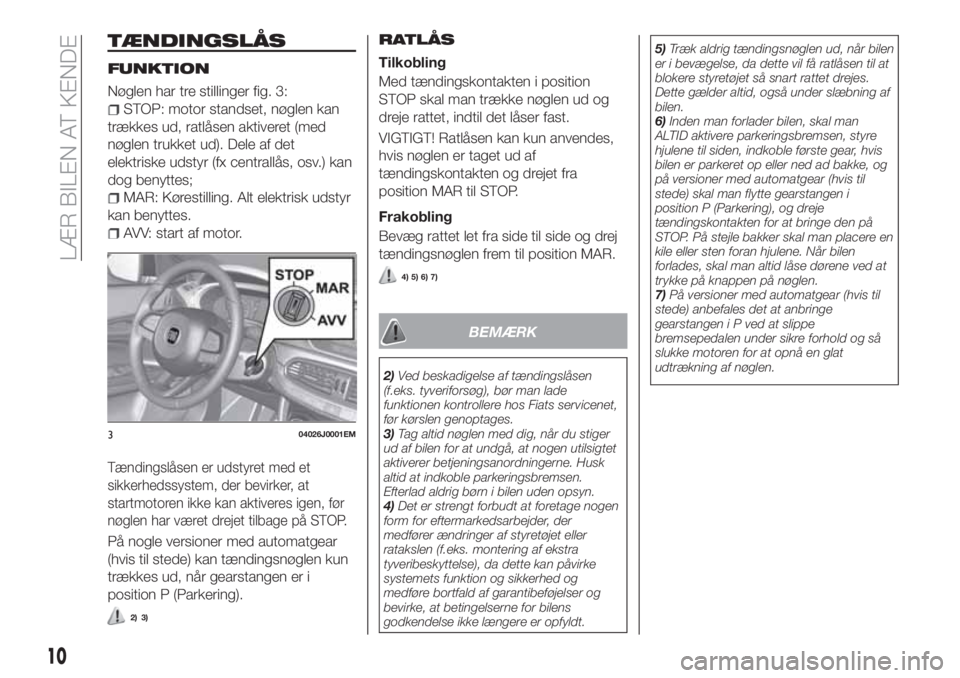

TÆNDINGSLÅS
FUNKTION
Nøglen har tre stillinger fig. 3:
STOP: motor standset, nøglen kan
trækkes ud, ratlåsen aktiveret (med
nøglen trukket ud). Dele af det
elektriske udstyr (fx centrallås, osv.) kan
dog benyttes;
MAR: Kørestilling. Alt elektrisk udstyr
kan benyttes.
AVV: start af motor.
Tændingslåsen er udstyret med et
sikkerhedssystem, der bevirker, at
startmotoren ikke kan aktiveres igen, før
nøglen har været drejet tilbage på STOP.
På nogle versioner med automatgear
(hvis til stede) kan tændingsnøglen kun
trækkes ud, når gearstangen er i
position P (Parkering).
2) 3)
RATLÅS
Tilkobling
Med tændingskontakten i position
STOP skal man trække nøglen ud og
dreje rattet, indtil det låser fast.
VIGTIGT! Ratlåsen kan kun anvendes,
hvis nøglen er taget ud af
tændingskontakten og drejet fra
position MAR til STOP.
Frakobling
Bevæg rattet let fra side til side og drej
tændingsnøglen frem til position MAR.
4) 5) 6) 7)
BEMÆRK
2)Ved beskadigelse af tændingslåsen
(f.eks. tyveriforsøg), bør man lade
funktionen kontrollere hos Fiats servicenet,
før kørslen genoptages.
3)Tag altid nøglen med dig, når du stiger
ud af bilen for at undgå, at nogen utilsigtet
aktiverer betjeningsanordningerne. Husk
altid at indkoble parkeringsbremsen.
Efterlad aldrig børn i bilen uden opsyn.
4)Det er strengt forbudt at foretage nogen
form for eftermarkedsarbejder, der
medfører ændringer af styretøjet eller
ratakslen (f.eks. montering af ekstra
tyveribeskyttelse), da dette kan påvirke
systemets funktion og sikkerhed og
medføre bortfald af garantibeføjelser og
bevirke, at betingelserne for bilens
godkendelse ikke længere er opfyldt.5)Træk aldrig tændingsnøglen ud, når bilen
er i bevægelse, da dette vil få ratlåsen til at
blokere styretøjet så snart rattet drejes.
Dette gælder altid, også under slæbning af
bilen.
6)Inden man forlader bilen, skal man
ALTID aktivere parkeringsbremsen, styre
hjulene til siden, indkoble første gear, hvis
bilen er parkeret op eller ned ad bakke, og
på versioner med automatgear (hvis til
stede) skal man flytte gearstangen i
position P (Parkering), og dreje
tændingskontakten for at bringe den på
STOP. På stejle bakker skal man placere en
kile eller sten foran hjulene. Når bilen
forlades, skal man altid låse dørene ved at
trykke på knappen på nøglen.
7)På versioner med automatgear (hvis til
stede) anbefales det at anbringe
gearstangen i P ved at slippe
bremsepedalen under sikre forhold og så
slukke motoren for at opnå en glat
udtrækning af nøglen.
304026J0001EM
10
LÆR BILEN AT KENDE
Page 13 of 248

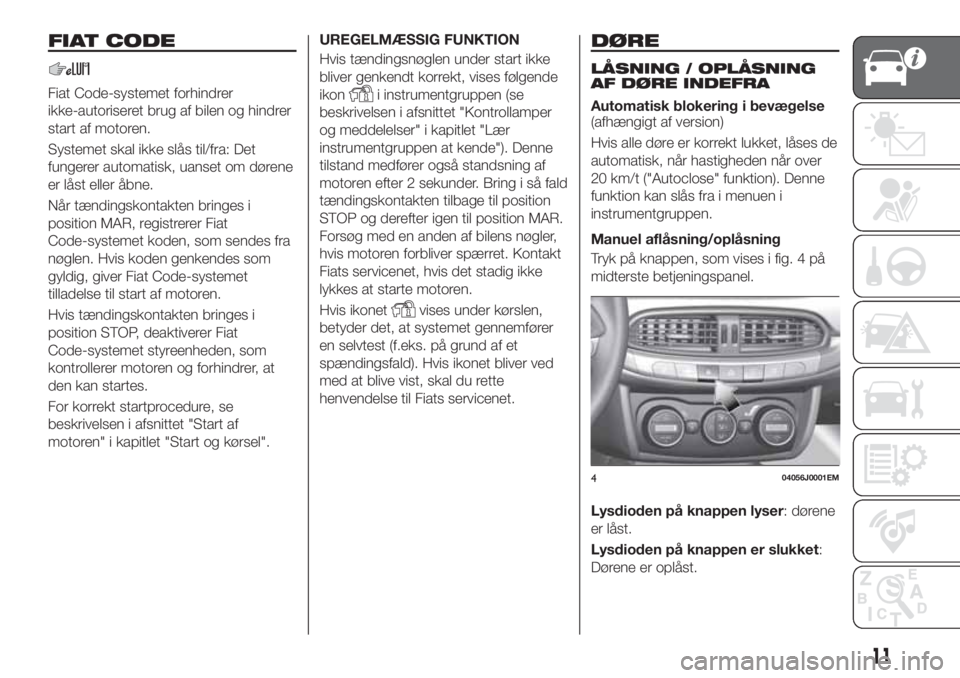

FIAT CODE
Fiat Code-systemet forhindrer
ikke-autoriseret brug af bilen og hindrer
start af motoren.
Systemet skal ikke slås til/fra: Det
fungerer automatisk, uanset om dørene
er låst eller åbne.
Når tændingskontakten bringes i
position MAR, registrerer Fiat
Code-systemet koden, som sendes fra
nøglen. Hvis koden genkendes som
gyldig, giver Fiat Code-systemet
tilladelse til start af motoren.
Hvis tændingskontakten bringes i
position STOP, deaktiverer Fiat
Code-systemet styreenheden, som
kontrollerer motoren og forhindrer, at
den kan startes.
For korrekt startprocedure, se
beskrivelsen i afsnittet "Start af
motoren" i kapitlet "Start og kørsel".UREGELMÆSSIG FUNKTION
Hvis tændingsnøglen under start ikke
bliver genkendt korrekt, vises følgende
ikoni instrumentgruppen (se
beskrivelsen i afsnittet "Kontrollamper
og meddelelser" i kapitlet "Lær
instrumentgruppen at kende"). Denne
tilstand medfører også standsning af
motoren efter 2 sekunder. Bring i så fald
tændingskontakten tilbage til position
STOP og derefter igen til position MAR.
Forsøg med en anden af bilens nøgler,
hvis motoren forbliver spærret. Kontakt
Fiats servicenet, hvis det stadig ikke
lykkes at starte motoren.
Hvis ikonet
vises under kørslen,
betyder det, at systemet gennemfører
en selvtest (f.eks. på grund af et
spændingsfald). Hvis ikonet bliver ved
med at blive vist, skal du rette
henvendelse til Fiats servicenet.
DØRE
LÅSNING / OPLÅSNING
AF DØRE INDEFRA
Automatisk blokering i bevægelse
(afhængigt af version)
Hvis alle døre er korrekt lukket, låses de
automatisk, når hastigheden når over
20 km/t ("Autoclose" funktion). Denne
funktion kan slås fra i menuen i
instrumentgruppen.
Manuel aflåsning/oplåsning
Tryk på knappen, som vises i fig. 4 på
midterste betjeningspanel.
Lysdioden på knappen lyser: dørene
er låst.
Lysdioden på knappen er slukket:
Dørene er oplåst.
404056J0001EM
11

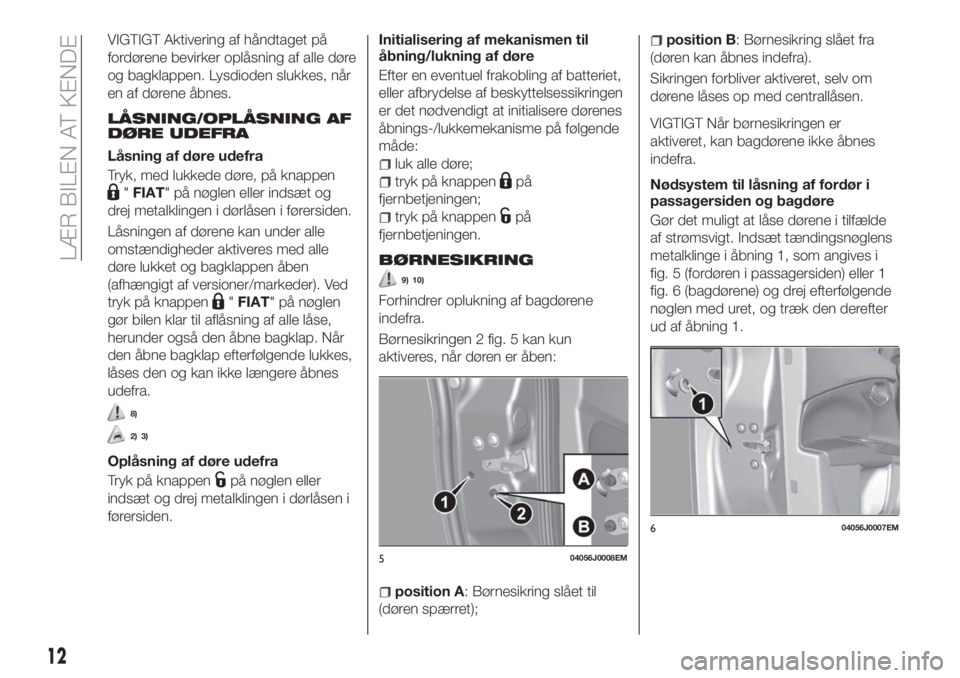

Page 14 of 248
VIGTIGT Aktivering af håndtaget på
fordørene bevirker oplåsning af alle døre
og bagklappen. Lysdioden slukkes, når
en af dørene åbnes.
LÅSNING/OPLÅSNING AF
DØRE UDEFRA
Låsning af døre udefra
Tryk, med lukkede døre, på knappen
"FIAT" på nøglen eller indsæt og
drej metalklingen i dørlåsen i førersiden.
Låsningen af dørene kan under alle
omstændigheder aktiveres med alle
døre lukket og bagklappen åben
(afhængigt af versioner/markeder). Ved
tryk på knappen
"FIAT" på nøglen
gør bilen klar til aflåsning af alle låse,
herunder også den åbne bagklap. Når
den åbne bagklap efterfølgende lukkes,
låses den og kan ikke længere åbnes
udefra.
8)
2) 3)
Oplåsning af døre udefra
Tryk på knappen
på nøglen eller
indsæt og drej metalklingen i dørlåsen i
førersiden.Initialisering af mekanismen til
åbning/lukning af døre
Efter en eventuel frakobling af batteriet,
eller afbrydelse af beskyttelsessikringen
er det nødvendigt at initialisere dørenes
åbnings-/lukkemekanisme på følgende
måde:
luk alle døre;
tryk på knappenpå
fjernbetjeningen;
tryk på knappenpå
fjernbetjeningen.
BØRNESIKRING
9) 10)
Forhindrer oplukning af bagdørene
indefra.
Børnesikringen 2 fig. 5 kan kun
aktiveres, når døren er åben:
position A: Børnesikring slået til
(døren spærret);
position B: Børnesikring slået fra
(døren kan åbnes indefra).
Sikringen forbliver aktiveret, selv om
dørene låses op med centrallåsen.
VIGTIGT Når børnesikringen er
aktiveret, kan bagdørene ikke åbnes
indefra.
Nødsystem til låsning af fordør i
passagersiden og bagdøre
Gør det muligt at låse dørene i tilfælde
af strømsvigt. Indsæt tændingsnøglens
metalklinge i åbning 1, som angives i
fig. 5 (fordøren i passagersiden) eller 1
fig. 6 (bagdørene) og drej efterfølgende
nøglen med uret, og træk den derefter
ud af åbning 1.
504056J0008EM
604056J0007EM
12
LÆR BILEN AT KENDE
Page 15 of 248

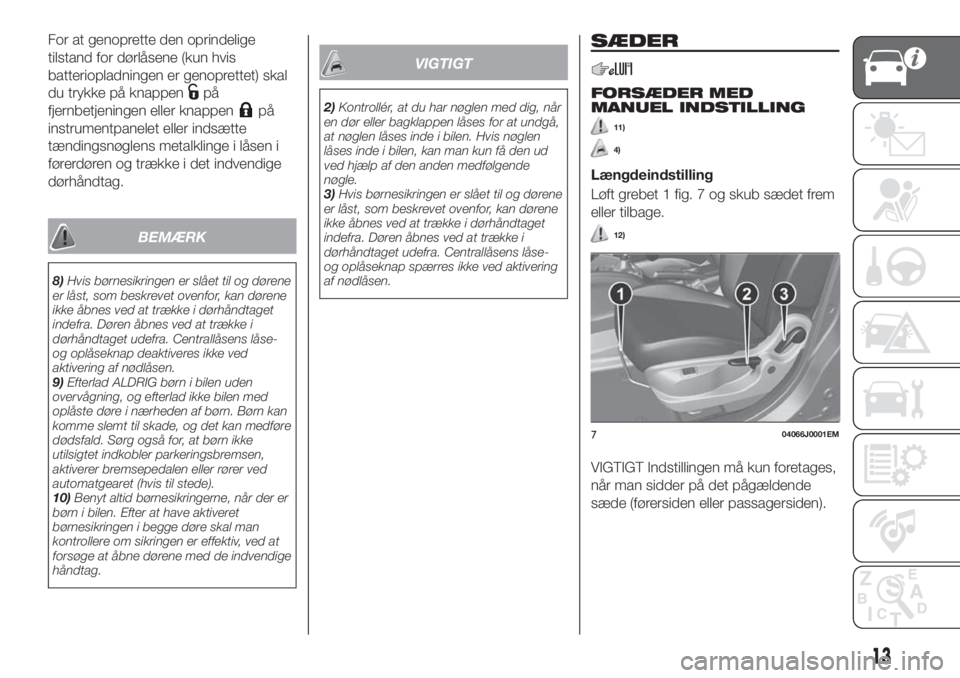

For at genoprette den oprindelige
tilstand for dørlåsene (kun hvis
batteriopladningen er genoprettet) skal
du trykke på knappen
på
fjernbetjeningen eller knappen
på
instrumentpanelet eller indsætte
tændingsnøglens metalklinge i låsen i
førerdøren og trække i det indvendige
dørhåndtag.
BEMÆRK
8)Hvis børnesikringen er slået til og dørene
er låst, som beskrevet ovenfor, kan dørene
ikke åbnes ved at trække i dørhåndtaget
indefra. Døren åbnes ved at trække i
dørhåndtaget udefra. Centrallåsens låse-
og oplåseknap deaktiveres ikke ved
aktivering af nødlåsen.
9)Efterlad ALDRIG børn i bilen uden
overvågning, og efterlad ikke bilen med
oplåste døre i nærheden af børn. Børn kan
komme slemt til skade, og det kan medføre
dødsfald. Sørg også for, at børn ikke
utilsigtet indkobler parkeringsbremsen,
aktiverer bremsepedalen eller rører ved
automatgearet (hvis til stede).
10)Benyt altid børnesikringerne, når der er
børn i bilen. Efter at have aktiveret
børnesikringen i begge døre skal man
kontrollere om sikringen er effektiv, ved at
forsøge at åbne dørene med de indvendige
håndtag.
VIGTIGT
2)Kontrollér, at du har nøglen med dig, når
en dør eller bagklappen låses for at undgå,
at nøglen låses inde i bilen. Hvis nøglen
låses inde i bilen, kan man kun få den ud
ved hjælp af den anden medfølgende
nøgle.
3)Hvis børnesikringen er slået til og dørene
er låst, som beskrevet ovenfor, kan dørene
ikke åbnes ved at trække i dørhåndtaget
indefra. Døren åbnes ved at trække i
dørhåndtaget udefra. Centrallåsens låse-
og oplåseknap spærres ikke ved aktivering
af nødlåsen.
SÆDER
FORSÆDER MED
MANUEL INDSTILLING
11)
4)
Længdeindstilling
Løft grebet 1 fig. 7 og skub sædet frem
eller tilbage.
12)
VIGTIGT Indstillingen må kun foretages,
når man sidder på det pågældende
sæde (førersiden eller passagersiden).
704066J0001EM
13
Page 16 of 248

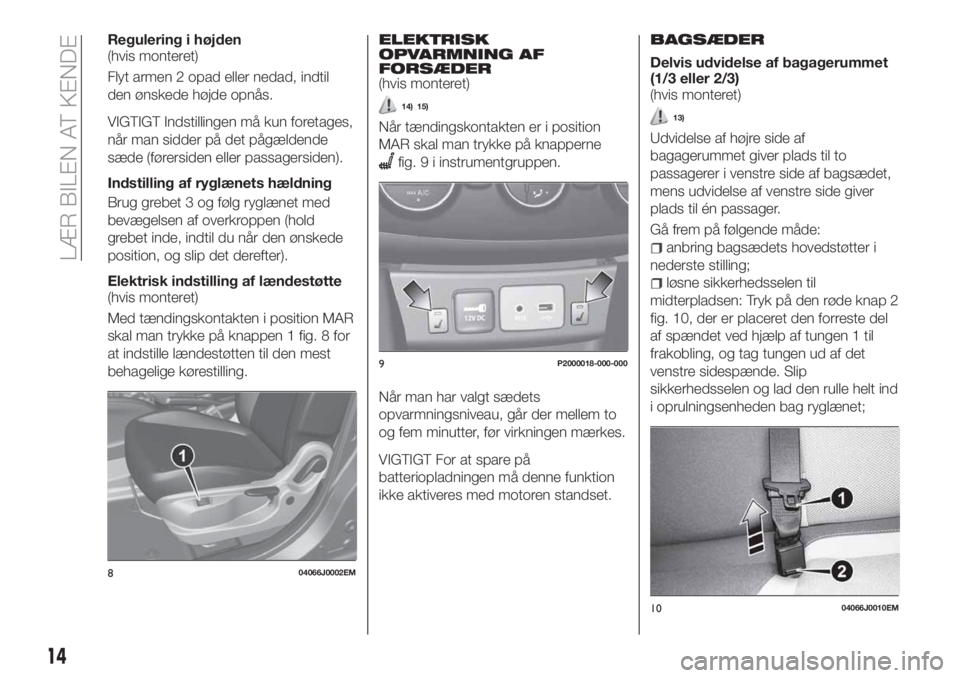

Regulering i højden
(hvis monteret)
Flyt armen 2 opad eller nedad, indtil
den ønskede højde opnås.
VIGTIGT Indstillingen må kun foretages,
når man sidder på det pågældende
sæde (førersiden eller passagersiden).
Indstilling af ryglænets hældning
Brug grebet 3 og følg ryglænet med
bevægelsen af overkroppen (hold
grebet inde, indtil du når den ønskede
position, og slip det derefter).
Elektrisk indstilling af lændestøtte
(hvis monteret)
Med tændingskontakten i position MAR
skal man trykke på knappen 1 fig. 8 for
at indstille lændestøtten til den mest
behagelige kørestilling.
ELEKTRISK
OPVARMNING AF
FORSÆDER
(hvis monteret)
14) 15)
Når tændingskontakten er i position
MAR skal man trykke på knapperne
fig. 9 i instrumentgruppen.
Når man har valgt sædets
opvarmningsniveau, går der mellem to
og fem minutter, før virkningen mærkes.
VIGTIGT For at spare på
batteriopladningen må denne funktion
ikke aktiveres med motoren standset.BAGSÆDER
Delvis udvidelse af bagagerummet
(1/3 eller 2/3)
(hvis monteret)
13)
Udvidelse af højre side af
bagagerummet giver plads til to
passagerer i venstre side af bagsædet,
mens udvidelse af venstre side giver
plads til én passager.
Gå frem på følgende måde:
anbring bagsædets hovedstøtter i
nederste stilling;
løsne sikkerhedsselen til
midterpladsen: Tryk på den røde knap 2
fig. 10, der er placeret den forreste del
af spændet ved hjælp af tungen 1 til
frakobling, og tag tungen ud af det
venstre sidespænde. Slip
sikkerhedsselen og lad den rulle helt ind
i oprulningsenheden bag ryglænet;
804066J0002EM
9P2000018-000-000
1004066J0010EM
14
LÆR BILEN AT KENDE
Page 17 of 248

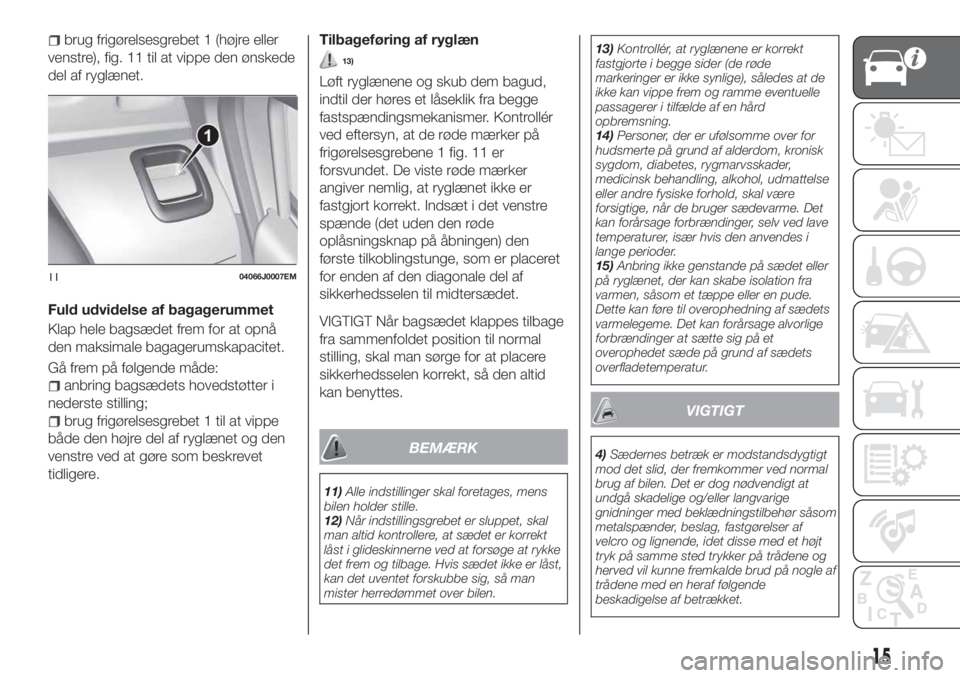

brug frigørelsesgrebet 1 (højre eller
venstre), fig. 11 til at vippe den ønskede
del af ryglænet.
Fuld udvidelse af bagagerummet
Klap hele bagsædet frem for at opnå
den maksimale bagagerumskapacitet.
Gå frem på følgende måde:
anbring bagsædets hovedstøtter i
nederste stilling;
brug frigørelsesgrebet 1 til at vippe
både den højre del af ryglænet og den
venstre ved at gøre som beskrevet
tidligere.Tilbageføring af ryglæn
13)
Løft ryglænene og skub dem bagud,
indtil der høres et låseklik fra begge
fastspændingsmekanismer. Kontrollér
ved eftersyn, at de røde mærker på
frigørelsesgrebene 1 fig. 11 er
forsvundet. De viste røde mærker
angiver nemlig, at ryglænet ikke er
fastgjort korrekt. Indsæt i det venstre
spænde (det uden den røde
oplåsningsknap på åbningen) den
første tilkoblingstunge, som er placeret
for enden af den diagonale del af
sikkerhedsselen til midtersædet.
VIGTIGT Når bagsædet klappes tilbage
fra sammenfoldet position til normal
stilling, skal man sørge for at placere
sikkerhedsselen korrekt, så den altid
kan benyttes.
BEMÆRK
11)Alle indstillinger skal foretages, mens
bilen holder stille.
12)Når indstillingsgrebet er sluppet, skal
man altid kontrollere, at sædet er korrekt
låst i glideskinnerne ved at forsøge at rykke
det frem og tilbage. Hvis sædet ikke er låst,
kan det uventet forskubbe sig, så man
mister herredømmet over bilen.13)Kontrollér, at ryglænene er korrekt
fastgjorte i begge sider (de røde
markeringer er ikke synlige), således at de
ikke kan vippe frem og ramme eventuelle
passagerer i tilfælde af en hård
opbremsning.
14)Personer, der er ufølsomme over for
hudsmerte på grund af alderdom, kronisk
sygdom, diabetes, rygmarvsskader,
medicinsk behandling, alkohol, udmattelse
eller andre fysiske forhold, skal være
forsigtige, når de bruger sædevarme. Det
kan forårsage forbrændinger, selv ved lave
temperaturer, især hvis den anvendes i
lange perioder.
15)Anbring ikke genstande på sædet eller
på ryglænet, der kan skabe isolation fra
varmen, såsom et tæppe eller en pude.
Dette kan føre til overophedning af sædets
varmelegeme. Det kan forårsage alvorlige
forbrændinger at sætte sig på et
overophedet sæde på grund af sædets
overfladetemperatur.
VIGTIGT
4)Sædernes betræk er modstandsdygtigt
mod det slid, der fremkommer ved normal
brug af bilen. Det er dog nødvendigt at
undgå skadelige og/eller langvarige
gnidninger med beklædningstilbehør såsom
metalspænder, beslag, fastgørelser af
velcro og lignende, idet disse med et højt
tryk på samme sted trykker på trådene og
herved vil kunne fremkalde brud på nogle af
trådene med en heraf følgende
beskadigelse af betrækket.
1104066J0007EM
15
Page 18 of 248

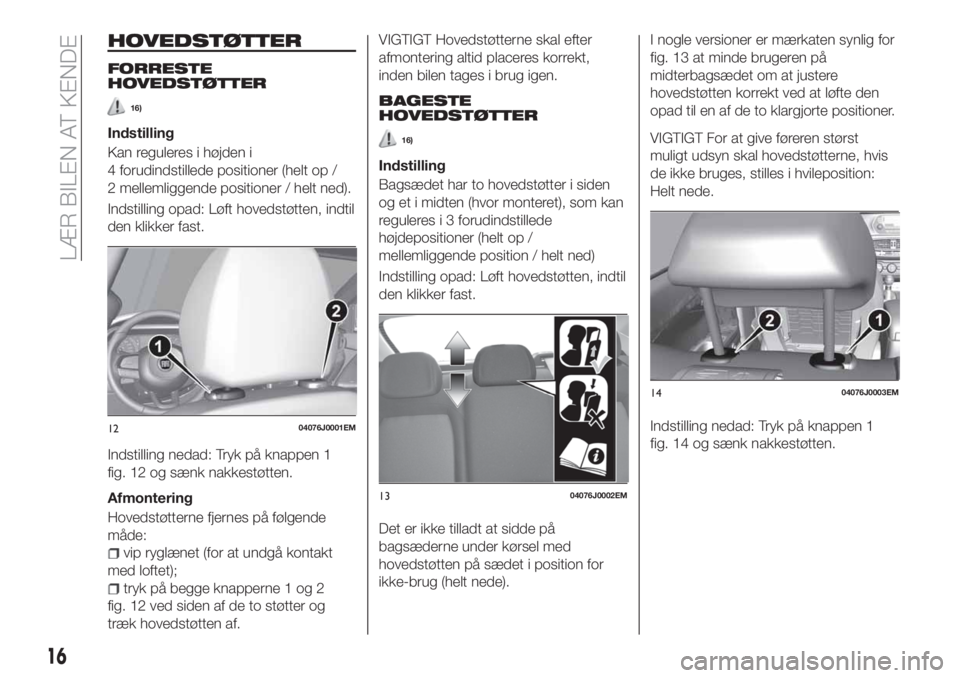

HOVEDSTØTTER
FORRESTE
HOVEDSTØTTER
16)
Indstilling
Kan reguleres i højden i
4 forudindstillede positioner (helt op /
2 mellemliggende positioner / helt ned).
Indstilling opad: Løft hovedstøtten, indtil
den klikker fast.
Indstilling nedad: Tryk på knappen 1
fig. 12 og sænk nakkestøtten.
Afmontering
Hovedstøtterne fjernes på følgende
måde:
vip ryglænet (for at undgå kontakt
med loftet);
tryk på begge knapperne 1 og 2
fig. 12 ved siden af de to støtter og
træk hovedstøtten af.
VIGTIGT Hovedstøtterne skal efter
afmontering altid placeres korrekt,
inden bilen tages i brug igen.
BAGESTE
HOVEDSTØTTER
16)
Indstilling
Bagsædet har to hovedstøtter i siden
og et i midten (hvor monteret), som kan
reguleres i 3 forudindstillede
højdepositioner (helt op /
mellemliggende position / helt ned)
Indstilling opad: Løft hovedstøtten, indtil
den klikker fast.
Det er ikke tilladt at sidde på
bagsæderne under kørsel med
hovedstøtten på sædet i position for
ikke-brug (helt nede).I nogle versioner er mærkaten synlig for
fig. 13 at minde brugeren på
midterbagsædet om at justere
hovedstøtten korrekt ved at løfte den
opad til en af de to klargjorte positioner.
VIGTIGT For at give føreren størst
muligt udsyn skal hovedstøtterne, hvis
de ikke bruges, stilles i hvileposition:
Helt nede.
Indstilling nedad: Tryk på knappen 1
fig. 14 og sænk nakkestøtten.1204076J0001EM
1304076J0002EM
1404076J0003EM
16
LÆR BILEN AT KENDE
Page 19 of 248

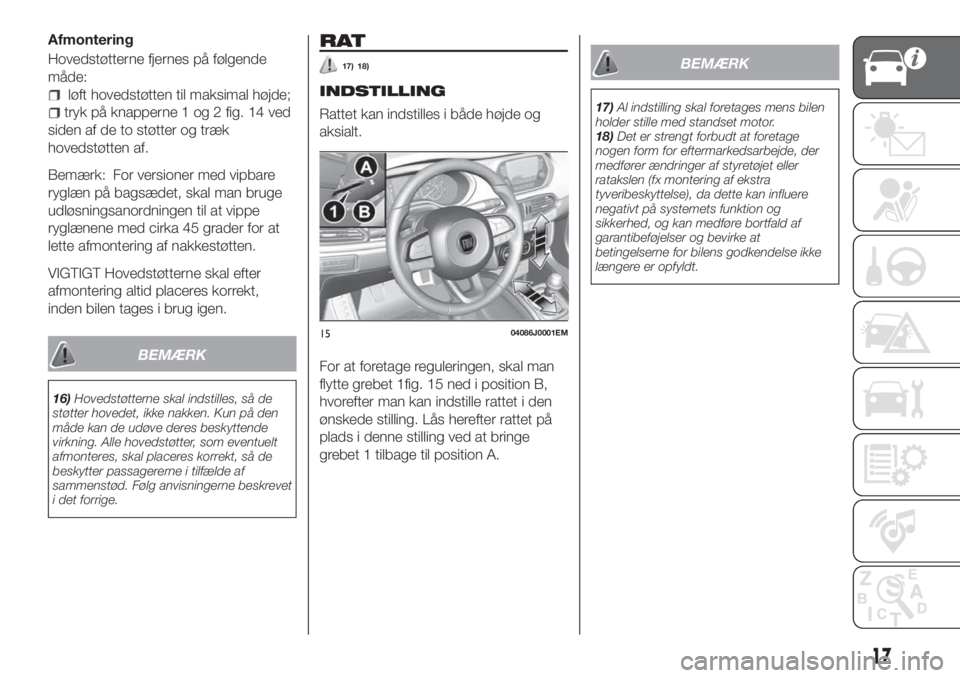

Afmontering
Hovedstøtterne fjernes på følgende
måde:
løft hovedstøtten til maksimal højde;
tryk på knapperne 1 og 2 fig. 14 ved
siden af de to støtter og træk
hovedstøtten af.
Bemærk: For versioner med vipbare
ryglæn på bagsædet, skal man bruge
udløsningsanordningen til at vippe
ryglænene med cirka 45 grader for at
lette afmontering af nakkestøtten.
VIGTIGT Hovedstøtterne skal efter
afmontering altid placeres korrekt,
inden bilen tages i brug igen.
BEMÆRK
16)Hovedstøtterne skal indstilles, så de
støtter hovedet, ikke nakken. Kun på den
måde kan de udøve deres beskyttende
virkning. Alle hovedstøtter, som eventuelt
afmonteres, skal placeres korrekt, så de
beskytter passagererne i tilfælde af
sammenstød. Følg anvisningerne beskrevet
i det forrige.
RAT
17) 18)
INDSTILLING
Rattet kan indstilles i både højde og
aksialt.
For at foretage reguleringen, skal man
flytte grebet 1fig. 15 ned i position B,
hvorefter man kan indstille rattet i den
ønskede stilling. Lås herefter rattet på
plads i denne stilling ved at bringe
grebet 1 tilbage til position A.
BEMÆRK
17)Al indstilling skal foretages mens bilen
holder stille med standset motor.
18)Det er strengt forbudt at foretage
nogen form for eftermarkedsarbejde, der
medfører ændringer af styretøjet eller
ratakslen (fx montering af ekstra
tyveribeskyttelse), da dette kan influere
negativt på systemets funktion og
sikkerhed, og kan medføre bortfald af
garantibeføjelser og bevirke at
betingelserne for bilens godkendelse ikke
længere er opfyldt.
1504086J0001EM
17
Page 20 of 248
BAKSPEJLE
INDVENDIGT BAKSPEJL
Manuel justering
Med grebet 1 fig. 16 kan man skifte
mellem normal og blændfri stilling.
Elektrokromt spejl
(hvis monteret)
Det elektrokromatiske spejl kan justere
den reflekterende kapacitet automatisk,
så føreren ikke blændes fig. 17.
Det elektrokrome spejl er udstyret med
en ON/OFF-knap, så man kan så
blændefunktionen til/fra.Når bilen sættes i bakgear, stiller spejlet
sig altid i dagslysindstilling.
SIDESPEJLE
19)
Manuel justering
Inden i bilen indstilles spejlet ved hjælp
af grebet 1 fig. 18.Elektrisk indstilling
Indstillingen af spejlene er kun mulig
med tændingslåsen i position MAR og i
ca. 3 minutter efter at tændingslåsen
flyttes til position STOP (eller med nøgle
trukket ud).
Når en af fordørene åbnes, deaktiveres
funktionen.
Indstillingen foretages på følgende
måde:
vælg det spejl (venstre eller højre),
der skal indstilles, ved hjælp af
kontakten 1 fig. 19;
indstil spejlet ved hjælp af de fire
retninger på kontakten 2 fig. 19.
Manuel sammenfoldning
Når det er nødvendigt, (f.eks. i snævre
passager), kan man folde spejlet ind fra
stilling A til stilling B fig. 20.
1604106J0001EM
1704106J0002EM
1804106J0006EM
1904106J0003EM
18
LÆR BILEN AT KENDE
