Page 21 of 260
Elektrisch verstellen
De spiegels kunnen alleen worden
versteld met de startinrichting op MAR
en gedurende ongeveer 3 minuten
nadat de startinrichting op STOP is
gezet (of de sleutel verwijderd is).
Wanneer een van de voorportieren
wordt geopend wordt het systeem
buiten werking gesteld.
Ga als volgt te werk om in te stellen:
kies de te verstellen zijspiegel (links of
rechts) met de schakelaar 1 fig. 19;
stel de spiegel af door schakelaar 2
fig. 19 in de vier richtingen te bewegen.
Handmatig inklappen
Indien nodig (bijvoorbeeld bij nauwe
doorgangen) kunnen de buitenspiegels
ingeklapt worden door ze van stand A
in stand B te zetten fig. 20.Verwarmde spiegels
Door op deknop te drukken
(verwarmde achterruit) op het centrale
dashboardpaneel wordt het
ontwasemen/ontdooien van de externe
achterruiten geactiveerd.
BELANGRIJK
19)De buitenspiegel is bolvormig; hierdoor
wordt de afstandswaarneming ietwat
vertekend.
BUITENVERLICHTING
De linkerhendel 1 fig. 21 bedient de
meeste soorten buitenverlichting. De
buitenverlichting schakelt ook in
wanneer de contactsleutel in de MAR
stand staat. Bij inschakeling van de
buitenverlichting, worden het
instrumentenpaneel en verschillende
bedieningselementen op het dashboard
verlicht.
AUTO FUNCTIE(Schemersensor)
(indien aanwezig)
Dit is een infrarood-ledsensor die
samen met de regensensor werkt en
die zich op de voorruit bevindt. Deze
kan variaties in het buitenlicht
detecteren op basis van de
lichtgevoeligheid die ingesteld is in het
Menu van het display of het1904106J0003EM
2004106J0004EM
2104126J0001EM
19
Uconnect™systeem (waar voorzien).
Page 24 of 260

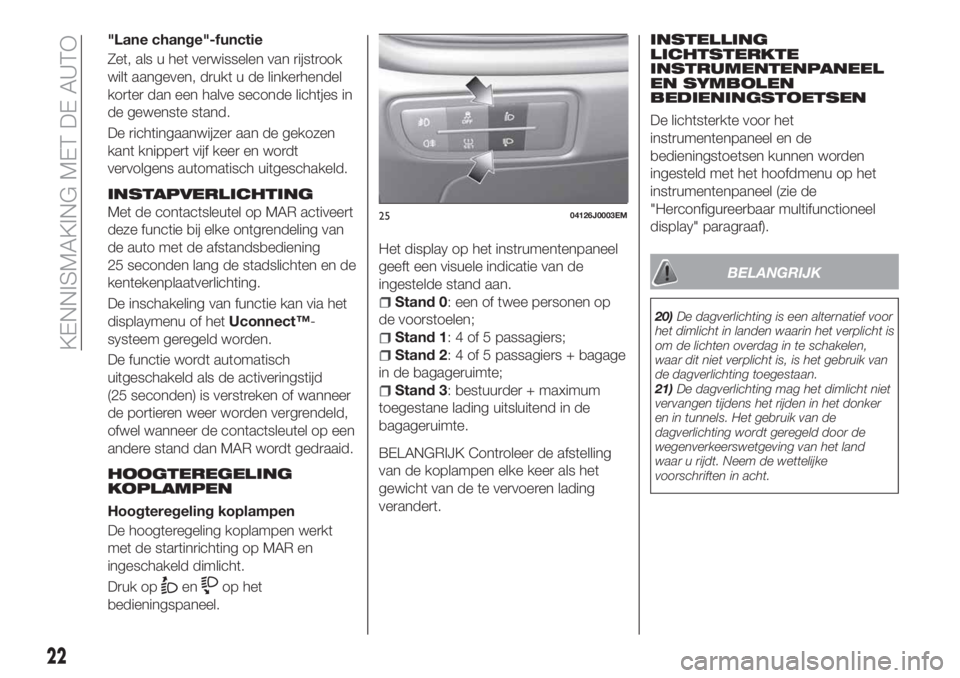

"Lane change"-functie
Zet, als u het verwisselen van rijstrook
wilt aangeven, drukt u de linkerhendel
korter dan een halve seconde lichtjes in
de gewenste stand.
De richtingaanwijzer aan de gekozen
kant knippert vijf keer en wordt
vervolgens automatisch uitgeschakeld.
INSTAPVERLICHTING
Met de contactsleutel op MAR activeert
deze functie bij elke ontgrendeling van
de auto met de afstandsbediening
25 seconden lang de stadslichten en de
kentekenplaatverlichting.
De inschakeling van functie kan via het
displaymenu of hetUconnect™-
systeem geregeld worden.
De functie wordt automatisch
uitgeschakeld als de activeringstijd
(25 seconden) is verstreken of wanneer
de portieren weer worden vergrendeld,
ofwel wanneer de contactsleutel op een
andere stand dan MAR wordt gedraaid.
HOOGTEREGELING
KOPLAMPEN
Hoogteregeling koplampen
De hoogteregeling koplampen werkt
met de startinrichting op MAR en
ingeschakeld dimlicht.
Druk op
enop het
bedieningspaneel.Het display op het instrumentenpaneel
geeft een visuele indicatie van de
ingestelde stand aan.
Stand 0: een of twee personen op
de voorstoelen;
Stand 1: 4 of 5 passagiers;
Stand 2: 4 of 5 passagiers + bagage
in de bagageruimte;
Stand 3: bestuurder + maximum
toegestane lading uitsluitend in de
bagageruimte.
BELANGRIJK Controleer de afstelling
van de koplampen elke keer als het
gewicht van de te vervoeren lading
verandert.INSTELLING
LICHTSTERKTE
INSTRUMENTENPANEEL
EN SYMBOLEN
BEDIENINGSTOETSEN
De lichtsterkte voor het
instrumentenpaneel en de
bedieningstoetsen kunnen worden
ingesteld met het hoofdmenu op het
instrumentenpaneel (zie de
"Herconfigureerbaar multifunctioneel
display" paragraaf).
BELANGRIJK
20)De dagverlichting is een alternatief voor
het dimlicht in landen waarin het verplicht is
om de lichten overdag in te schakelen,
waar dit niet verplicht is, is het gebruik van
de dagverlichting toegestaan.
21)De dagverlichting mag het dimlicht niet
vervangen tijdens het rijden in het donker
en in tunnels. Het gebruik van de
dagverlichting wordt geregeld door de
wegenverkeerswetgeving van het land
waar u rijdt. Neem de wettelijke
voorschriften in acht.
2504126J0003EM
22
KENNISMAKING MET DE AUTO
Page 27 of 260
expliciet worden vereist binnen twee
minuten nadat de motor is
uitgeschakeld, wanneer de
ruitenwissers correct zijn teruggekeerd
in de parkeerpositie.
De functie kan worden ingeschakeld
door de draaischakelaar in stand
te
draaien en de hendel meer dan drie
keer naar boven te bewegen, naar de
MIST-stand
. De activeringen
worden gebruikt om de ruitenwissers in
de stand te plaatsen die men wil. De
functie wordt gedeactiveerd wanneer
het voertuig ingeschakeld is, met een
wisverzoek of wanneer het voertuig
rijdend is (snelheid boven de 5 Km/h).
BELANGRIJK Zorg ervoor dat wanneer
u de motor inschakelt, de voorruit vrij is
van sneeuw of ijs, voordat u de
contactsleutel omdraait.
REGENSENSOR
(indien aanwezig)
7) 8)
De sensor wordt geactiveerd wanneer
startinrichting op MAR is gedraaid en
wordt gedeactiveerd in de STOP stand.
Deze bevinst zich achter de
achteruitkijkspiegelfig. 29, raakt de
voorruit, meet de hoeveelheid regen en
schakelt de automatische wisregeling
van de voorruit in aan de hand van de
hoeveelheid water op de ruit.De regensensor wordt geactiveerd als
de startinrichting naar MAR is gedraaid.
Als geen regen wordt gedetecteerd,
maakt de ruitenwisser geen slagen. Als
het regent, beweegt de ruitenwisser
naargelang de hoeveelheid regen
gemeten door de sensor.
Activering/deactivering: gebruik het
displaymenu of hetUconnect™
systeem (waar voorzien).BELANGRIJK
22)Als de ruit schoongemaakt moet
worden, controleren of het systeem
uitgeschakeld is en of de sleutel op STOP
staat.
BELANGRIJK
5)Gebruik de ruitenwissers nooit om
opgehoopte sneeuw of ijs van de voorruit
te verwijderen. Onder dergelijke
omstandigheden wordt bij overbelasting
van de ruitenwisser de beveiliging
ingeschakeld, waardoor de ruitenwisser
enkele seconden wordt uitgeschakeld. Als
hierna de ruitenwisser niet meer werkt (ook
niet na de motor opnieuw te hebben
gestart), neem dan contact op met het Fiat
Servicenetwerk.
6)Schakel de ruitenwissers niet met van de
ruit opgeheven wisserbladen in.
7)Schakel de regensensor nooit in tijdens
een schoonmaakbeurt in een wastunnel.
8)Zorg ervoor dat het systeem is
uitgeschakeld als er ijs op de voorruit zit.
2904146J0003EM
25
Page 31 of 260

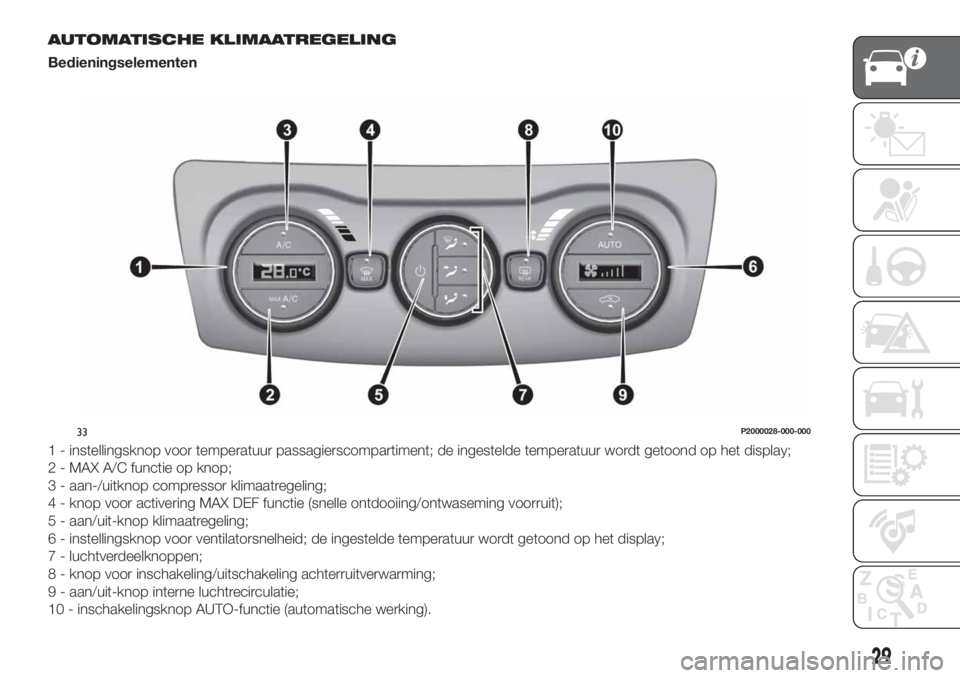

AUTOMATISCHE KLIMAATREGELING
Bedieningselementen
1 - instellingsknop voor temperatuur passagierscompartiment; de ingestelde temperatuur wordt getoond op het display;
2 - MAX A/C functie op knop;
3 - aan-/uitknop compressor klimaatregeling;
4 - knop voor activering MAX DEF functie (snelle ontdooiing/ontwaseming voorruit);
5 - aan/uit-knop klimaatregeling;
6 - instellingsknop voor ventilatorsnelheid; de ingestelde temperatuur wordt getoond op het display;
7 - luchtverdeelknoppen;
8 - knop voor inschakeling/uitschakeling achterruitverwarming;
9 - aan/uit-knop interne luchtrecirculatie;
10 - inschakelingsknop AUTO-functie (automatische werking).
33P2000028-000-000
29
Page 35 of 260

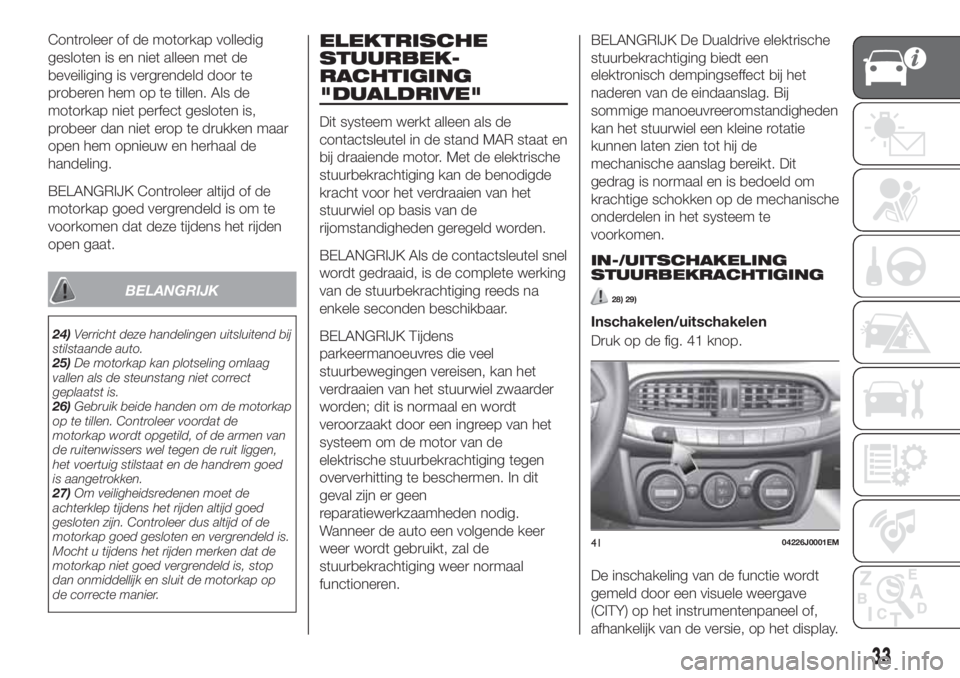

Controleer of de motorkap volledig
gesloten is en niet alleen met de
beveiliging is vergrendeld door te
proberen hem op te tillen. Als de
motorkap niet perfect gesloten is,
probeer dan niet erop te drukken maar
open hem opnieuw en herhaal de
handeling.
BELANGRIJK Controleer altijd of de
motorkap goed vergrendeld is om te
voorkomen dat deze tijdens het rijden
open gaat.
BELANGRIJK
24)Verricht deze handelingen uitsluitend bij
stilstaande auto.
25)De motorkap kan plotseling omlaag
vallen als de steunstang niet correct
geplaatst is.
26)Gebruik beide handen om de motorkap
op te tillen. Controleer voordat de
motorkap wordt opgetild, of de armen van
de ruitenwissers wel tegen de ruit liggen,
het voertuig stilstaat en de handrem goed
is aangetrokken.
27)Om veiligheidsredenen moet de
achterklep tijdens het rijden altijd goed
gesloten zijn. Controleer dus altijd of de
motorkap goed gesloten en vergrendeld is.
Mocht u tijdens het rijden merken dat de
motorkap niet goed vergrendeld is, stop
dan onmiddellijk en sluit de motorkap op
de correcte manier.
ELEKTRISCHE
STUURBEK-
RACHTIGING
"DUALDRIVE"
Dit systeem werkt alleen als de
contactsleutel in de stand MAR staat en
bij draaiende motor. Met de elektrische
stuurbekrachtiging kan de benodigde
kracht voor het verdraaien van het
stuurwiel op basis van de
rijomstandigheden geregeld worden.
BELANGRIJK Als de contactsleutel snel
wordt gedraaid, is de complete werking
van de stuurbekrachtiging reeds na
enkele seconden beschikbaar.
BELANGRIJK Tijdens
parkeermanoeuvres die veel
stuurbewegingen vereisen, kan het
verdraaien van het stuurwiel zwaarder
worden; dit is normaal en wordt
veroorzaakt door een ingreep van het
systeem om de motor van de
elektrische stuurbekrachtiging tegen
oververhitting te beschermen. In dit
geval zijn er geen
reparatiewerkzaamheden nodig.
Wanneer de auto een volgende keer
weer wordt gebruikt, zal de
stuurbekrachtiging weer normaal
functioneren.BELANGRIJK De Dualdrive elektrische
stuurbekrachtiging biedt een
elektronisch dempingseffect bij het
naderen van de eindaanslag. Bij
sommige manoeuvreeromstandigheden
kan het stuurwiel een kleine rotatie
kunnen laten zien tot hij de
mechanische aanslag bereikt. Dit
gedrag is normaal en is bedoeld om
krachtige schokken op de mechanische
onderdelen in het systeem te
voorkomen.
IN-/UITSCHAKELING
STUURBEKRACHTIGING
28) 29)
Inschakelen/uitschakelen
Druk op de fig. 41 knop.
De inschakeling van de functie wordt
gemeld door een visuele weergave
(CITY) op het instrumentenpaneel of,
afhankelijk van de versie, op het display.
4104226J0001EM
33
Page 39 of 260

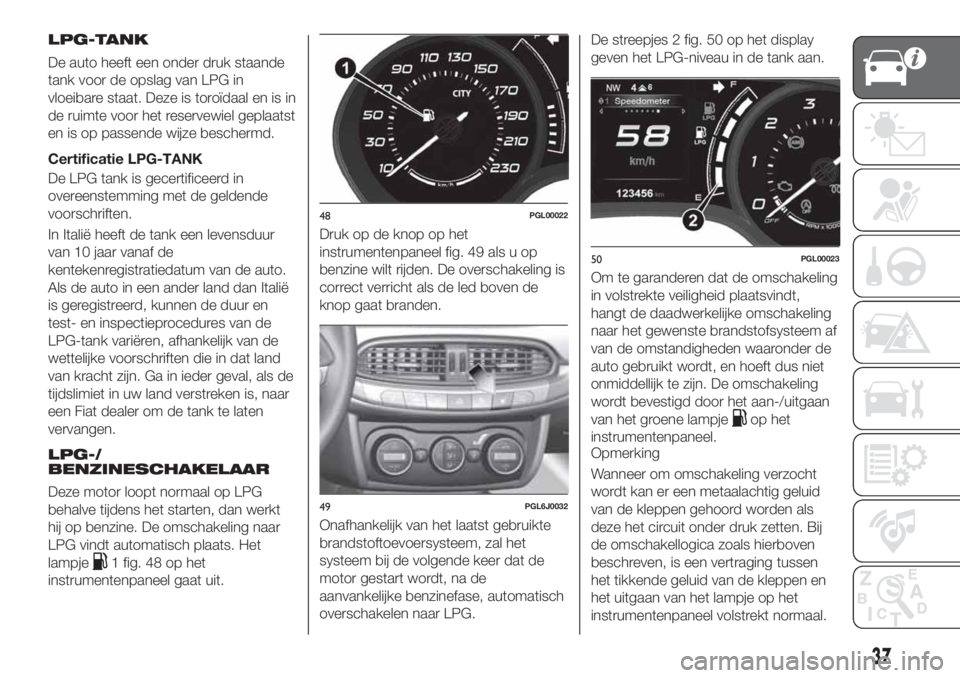

LPG-TANK
De auto heeft een onder druk staande
tank voor de opslag van LPG in
vloeibare staat. Deze is toroïdaal en is in
de ruimte voor het reservewiel geplaatst
en is op passende wijze beschermd.
Certificatie LPG-TANK
De LPG tank is gecertificeerd in
overeenstemming met de geldende
voorschriften.
In Italië heeft de tank een levensduur
van 10 jaar vanaf de
kentekenregistratiedatum van de auto.
Als de auto in een ander land dan Italië
is geregistreerd, kunnen de duur en
test- en inspectieprocedures van de
LPG-tank variëren, afhankelijk van de
wettelijke voorschriften die in dat land
van kracht zijn. Ga in ieder geval, als de
tijdslimiet in uw land verstreken is, naar
een Fiat dealer om de tank te laten
vervangen.
LPG-/
BENZINESCHAKELAAR
Deze motor loopt normaal op LPG
behalve tijdens het starten, dan werkt
hij op benzine. De omschakeling naar
LPG vindt automatisch plaats. Het
lampje
1 fig. 48 op het
instrumentenpaneel gaat uit.Druk op de knop op het
instrumentenpaneel fig. 49 als u op
benzine wilt rijden. De overschakeling is
correct verricht als de led boven de
knop gaat branden.
Onafhankelijk van het laatst gebruikte
brandstoftoevoersysteem, zal het
systeem bij de volgende keer dat de
motor gestart wordt, na de
aanvankelijke benzinefase, automatisch
overschakelen naar LPG.De streepjes 2 fig. 50 op het display
geven het LPG-niveau in de tank aan.
Om te garanderen dat de omschakeling
in volstrekte veiligheid plaatsvindt,
hangt de daadwerkelijke omschakeling
naar het gewenste brandstofsysteem af
van de omstandigheden waaronder de
auto gebruikt wordt, en hoeft dus niet
onmiddellijk te zijn. De omschakeling
wordt bevestigd door het aan-/uitgaan
van het groene lampje
op het
instrumentenpaneel.
Opmerking
Wanneer om omschakeling verzocht
wordt kan er een metaalachtig geluid
van de kleppen gehoord worden als
deze het circuit onder druk zetten. Bij
de omschakellogica zoals hierboven
beschreven, is een vertraging tussen
het tikkende geluid van de kleppen en
het uitgaan van het lampje op het
instrumentenpaneel volstrekt normaal.
48PGL00022
49PGL6J0032
50PGL00023
37
Page 40 of 260

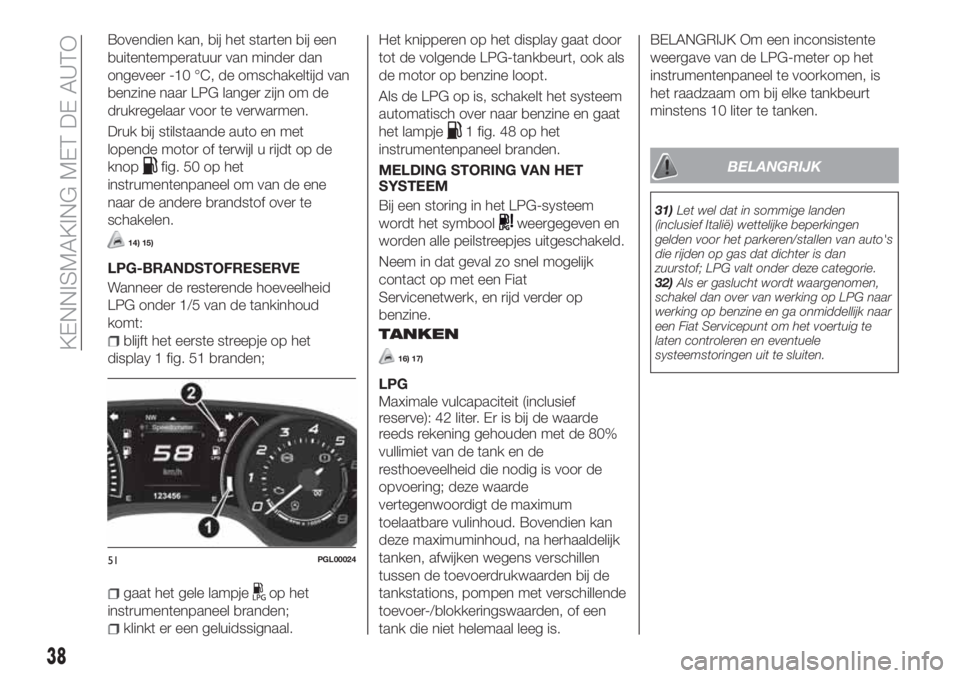

Bovendien kan, bij het starten bij een
buitentemperatuur van minder dan
ongeveer -10 °C, de omschakeltijd van
benzine naar LPG langer zijn om de
drukregelaar voor te verwarmen.
Druk bij stilstaande auto en met
lopende motor of terwijl u rijdt op de
knop
fig. 50 op het
instrumentenpaneel om van de ene
naar de andere brandstof over te
schakelen.
14) 15)
LPG-BRANDSTOFRESERVE
Wanneer de resterende hoeveelheid
LPG onder 1/5 van de tankinhoud
komt:
blijft het eerste streepje op het
display 1 fig. 51 branden;
gaat het gele lampjeop het
instrumentenpaneel branden;
klinkt er een geluidssignaal.Het knipperen op het display gaat door
tot de volgende LPG-tankbeurt, ook als
de motor op benzine loopt.
Als de LPG op is, schakelt het systeem
automatisch over naar benzine en gaat
het lampje
1 fig. 48 op het
instrumentenpaneel branden.
MELDING STORING VAN HET
SYSTEEM
Bij een storing in het LPG-systeem
wordt het symbool
weergegeven en
worden alle peilstreepjes uitgeschakeld.
Neem in dat geval zo snel mogelijk
contact op met een Fiat
Servicenetwerk, en rijd verder op
benzine.
TANKEN
16) 17)
LPG
Maximale vulcapaciteit (inclusief
reserve): 42 liter. Er is bij de waarde
reeds rekening gehouden met de 80%
vullimiet van de tank en de
resthoeveelheid die nodig is voor de
opvoering; deze waarde
vertegenwoordigt de maximum
toelaatbare vulinhoud. Bovendien kan
deze maximuminhoud, na herhaaldelijk
tanken, afwijken wegens verschillen
tussen de toevoerdrukwaarden bij de
tankstations, pompen met verschillende
toevoer-/blokkeringswaarden, of een
tank die niet helemaal leeg is.
BELANGRIJK Om een inconsistente
weergave van de LPG-meter op het
instrumentenpaneel te voorkomen, is
het raadzaam om bij elke tankbeurt
minstens 10 liter te tanken.
BELANGRIJK
31)Let wel dat in sommige landen
(inclusief Italië) wettelijke beperkingen
gelden voor het parkeren/stallen van auto's
die rijden op gas dat dichter is dan
zuurstof; LPG valt onder deze categorie.
32)Als er gaslucht wordt waargenomen,
schakel dan over van werking op LPG naar
werking op benzine en ga onmiddellijk naar
een Fiat Servicepunt om het voertuig te
laten controleren en eventuele
systeemstoringen uit te sluiten.
51PGL00024
38
KENNISMAKING MET DE AUTO
Page 41 of 260

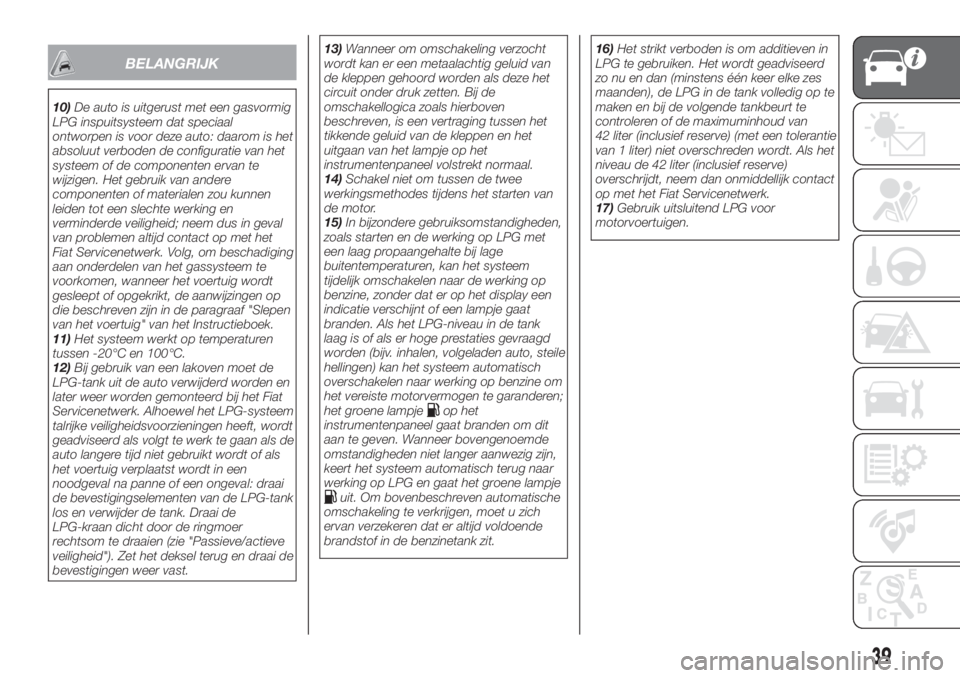

BELANGRIJK
10)De auto is uitgerust met een gasvormig
LPG inspuitsysteem dat speciaal
ontworpen is voor deze auto: daarom is het
absoluut verboden de configuratie van het
systeem of de componenten ervan te
wijzigen. Het gebruik van andere
componenten of materialen zou kunnen
leiden tot een slechte werking en
verminderde veiligheid; neem dus in geval
van problemen altijd contact op met het
Fiat Servicenetwerk. Volg, om beschadiging
aan onderdelen van het gassysteem te
voorkomen, wanneer het voertuig wordt
gesleept of opgekrikt, de aanwijzingen op
die beschreven zijn in de paragraaf "Slepen
van het voertuig" van het Instructieboek.
11)Het systeem werkt op temperaturen
tussen -20°C en 100°C.
12)Bij gebruik van een lakoven moet de
LPG-tank uit de auto verwijderd worden en
later weer worden gemonteerd bij het Fiat
Servicenetwerk. Alhoewel het LPG-systeem
talrijke veiligheidsvoorzieningen heeft, wordt
geadviseerd als volgt te werk te gaan als de
auto langere tijd niet gebruikt wordt of als
het voertuig verplaatst wordt in een
noodgeval na panne of een ongeval: draai
de bevestigingselementen van de LPG-tank
los en verwijder de tank. Draai de
LPG-kraan dicht door de ringmoer
rechtsom te draaien (zie "Passieve/actieve
veiligheid"). Zet het deksel terug en draai de
bevestigingen weer vast.13)Wanneer om omschakeling verzocht
wordt kan er een metaalachtig geluid van
de kleppen gehoord worden als deze het
circuit onder druk zetten. Bij de
omschakellogica zoals hierboven
beschreven, is een vertraging tussen het
tikkende geluid van de kleppen en het
uitgaan van het lampje op het
instrumentenpaneel volstrekt normaal.
14)Schakel niet om tussen de twee
werkingsmethodes tijdens het starten van
de motor.
15)In bijzondere gebruiksomstandigheden,
zoals starten en de werking op LPG met
een laag propaangehalte bij lage
buitentemperaturen, kan het systeem
tijdelijk omschakelen naar de werking op
benzine, zonder dat er op het display een
indicatie verschijnt of een lampje gaat
branden. Als het LPG-niveau in de tank
laag is of als er hoge prestaties gevraagd
worden (bijv. inhalen, volgeladen auto, steile
hellingen) kan het systeem automatisch
overschakelen naar werking op benzine om
het vereiste motorvermogen te garanderen;
het groene lampje
op het
instrumentenpaneel gaat branden om dit
aan te geven. Wanneer bovengenoemde
omstandigheden niet langer aanwezig zijn,
keert het systeem automatisch terug naar
werking op LPG en gaat het groene lampje
uit. Om bovenbeschreven automatische
omschakeling te verkrijgen, moet u zich
ervan verzekeren dat er altijd voldoende
brandstof in de benzinetank zit.16)Het strikt verboden is om additieven in
LPG te gebruiken. Het wordt geadviseerd
zo nu en dan (minstens één keer elke zes
maanden), de LPG in de tank volledig op te
maken en bij de volgende tankbeurt te
controleren of de maximuminhoud van
42 liter (inclusief reserve) (met een tolerantie
van 1 liter) niet overschreden wordt. Als het
niveau de 42 liter (inclusief reserve)
overschrijdt, neem dan onmiddellijk contact
op met het Fiat Servicenetwerk.
17)Gebruik uitsluitend LPG voor
motorvoertuigen.
39
Page 42 of 260

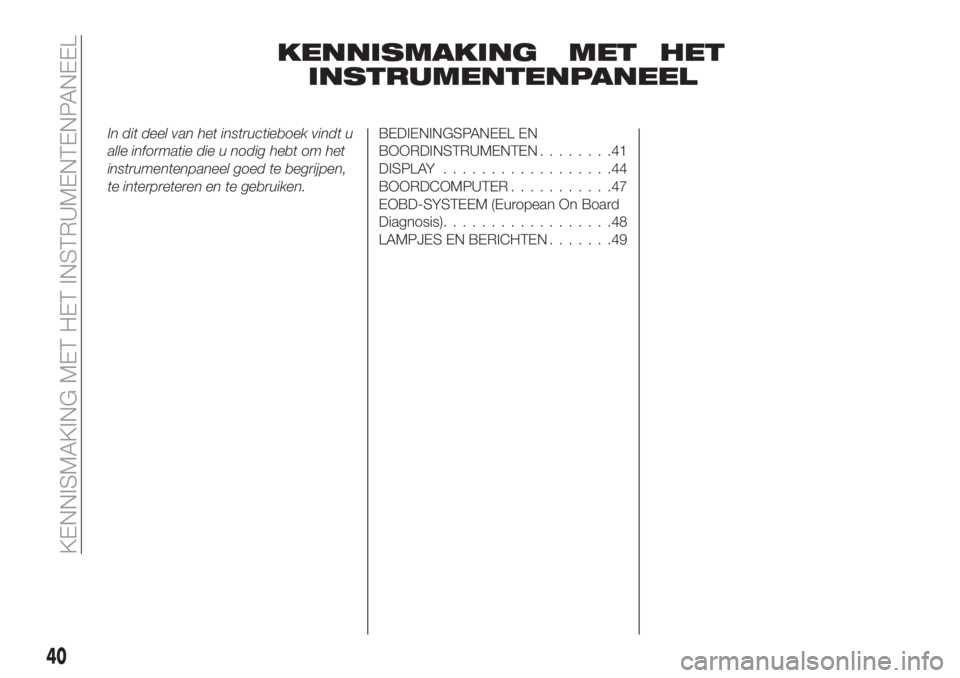

KENNISMAKING MET HET
INSTRUMENTENPANEEL
In dit deel van het instructieboek vindt u
alle informatie die u nodig hebt om het
instrumentenpaneel goed te begrijpen,
te interpreteren en te gebruiken.BEDIENINGSPANEEL EN
BOORDINSTRUMENTEN........41
DISPLAY..................44
BOORDCOMPUTER...........47
EOBD-SYSTEEM (European On Board
Diagnosis)..................48
LAMPJES EN BERICHTEN.......49
40
KENNISMAKING MET HET INSTRUMENTENPANEEL
Page 43 of 260
BEDIENINGSPANEEL EN BOORDINSTRUMENTEN
VERSIES MET MULTIFUNCTIONEEL DISPLAY
1. Snelheidsmeter 2. Brandstofmeter met reservelampje 3. Display 4. Digitale koelvloeistoftemperatuurmeter met
waarschuwingslampje oververhitting 5. Toerenteller.
Waarschuwingslampje alleen aanwezig op Dieseluitvoeringen. Bij dieselversies is de volledige schaal van de toerenteller
7000 tpm.
BELANGRIJK De verlichting van het instrumentenpaneel kan per versie verschillen.
52P05016J002
41
