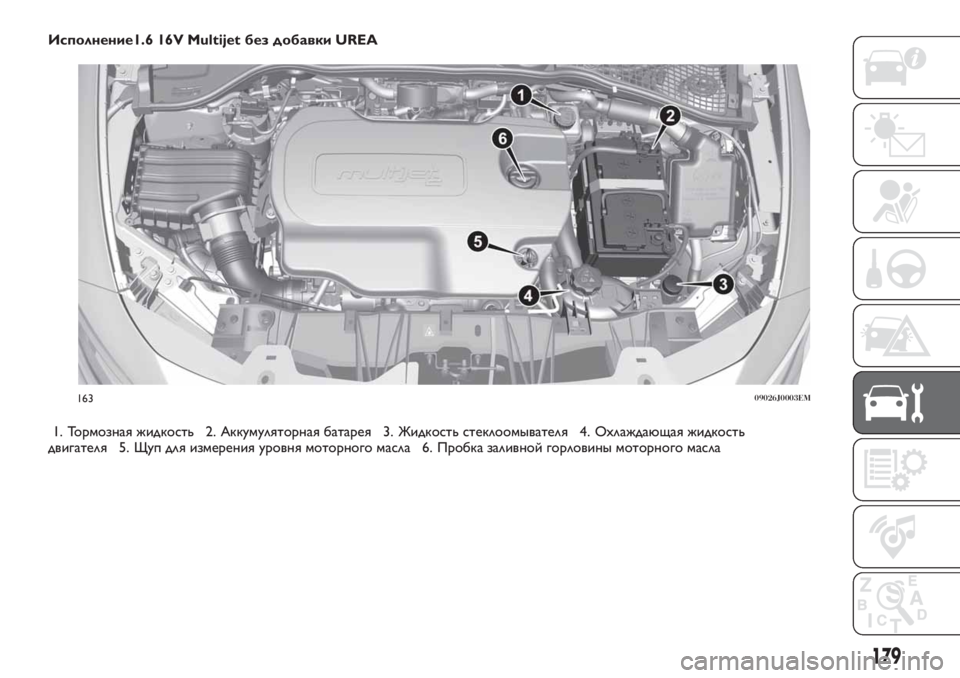

FIAT TIPO 4DOORS 2020 Руководство по эксплуатации и техобслуживанию (in Russian)

Исполнение1.6 16V Multijet без добавки UREA
1. Тормозная жидкость 2. Аккумуляторная батарея 3. Жидкость стеклоомывателя 4. Охлаждающая жидкость
двигателя 5. Щуп для измерения уровня моторного масла 6. Пробка заливной горловины моторного масла
16309026J0003EM
179

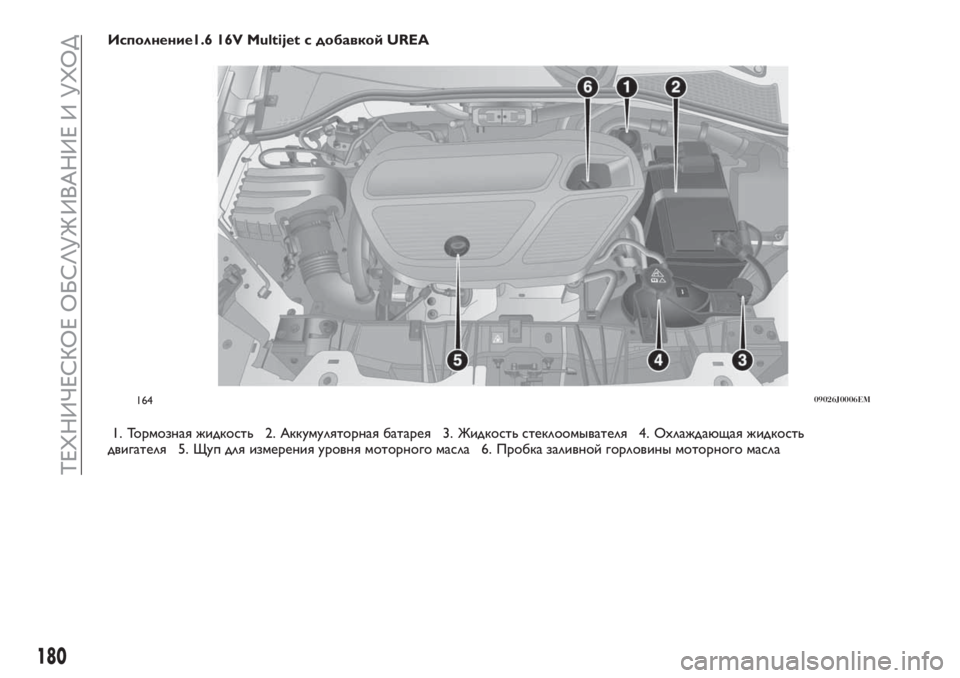

Исполнение1.6 16V Multijet c добавкой UREA
1. Тормозная жидкость 2. Аккумуляторная батарея 3. Жидкость стеклоомывателя 4. Охлаждающая жидкость
двигателя 5. Щуп для измерения уровня моторного масла 6. Пробка заливной горловины моторного масла
16409026J0006EM
180
ТЕХНИЧЕСКОЕ ОБСЛУЖ ИВАНИЕ И УХОД

Исполнение 1.3 95CV Multijet E6
1. Тормозная жидкость 2. Аккумуляторная батарея 3. Жидкость стеклоомывателя 4. Охлаждающая жидкость
двигателя 5. Щуп для измерения уровня моторного масла 6. Пробка заливной горловины моторного масла
16509026J0002EM
181

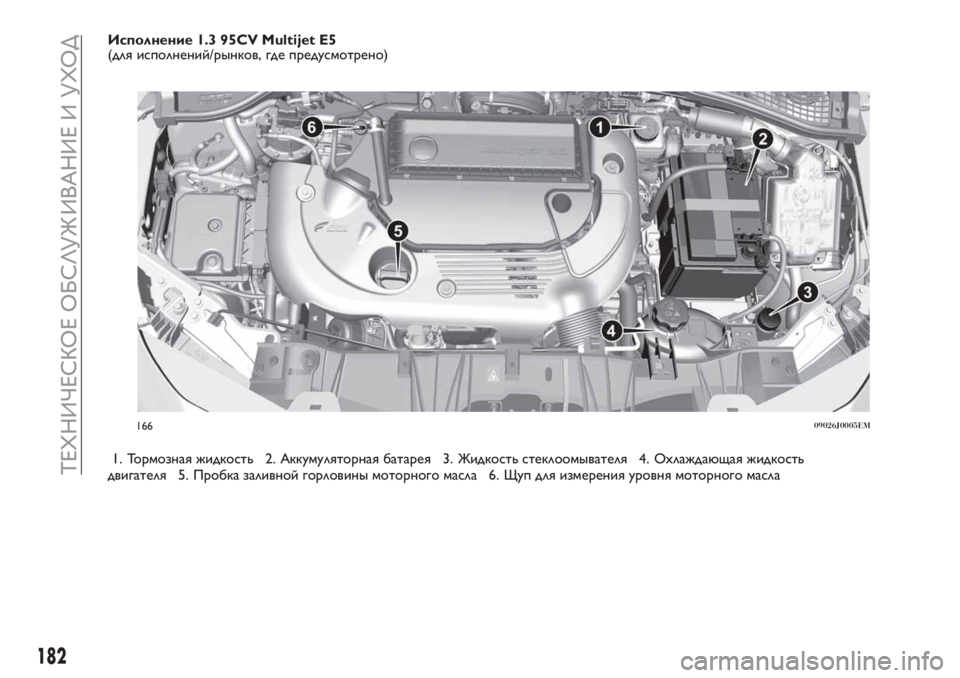

Исполнение 1.3 95CV Multijet E5(для исполнений/рынков, где предусмотрено)
1. Тормозная жидкость 2. Аккумуляторная батарея 3. Жидкость стеклоомывателя 4. Охлаждающая жидкость
двигателя 5. Пробка заливной горловины моторного масла 6. Щуп для измерения уровня моторного масла
16609026J0005EM
182
ТЕХНИЧЕСКОЕ ОБСЛУЖ ИВАНИЕ И УХОД

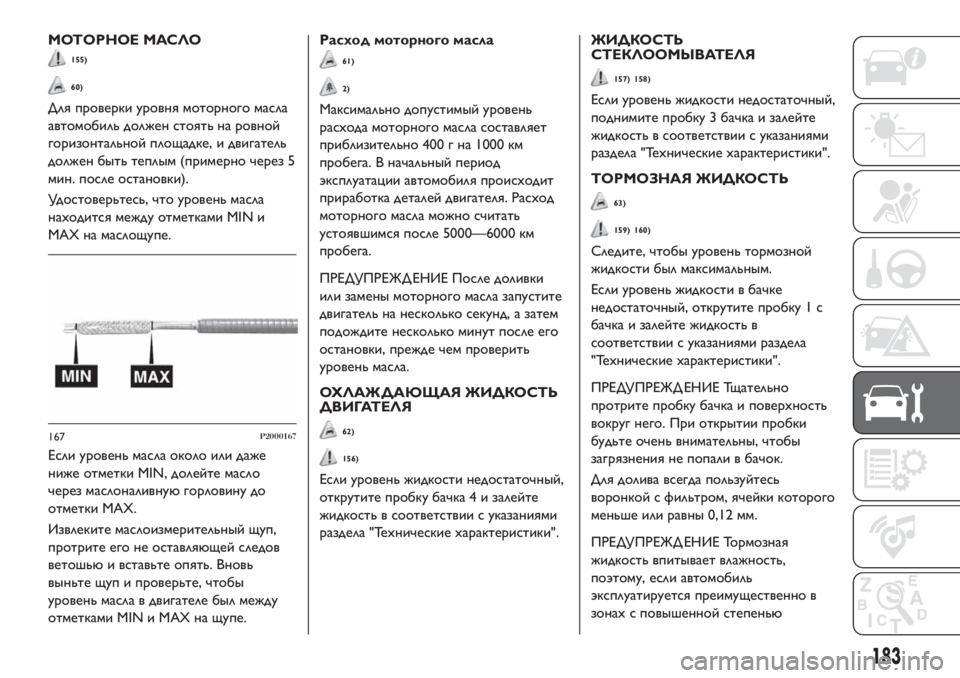

МОТОРНОЕ МАСЛО
155)
60)
Для проверки уровня моторного масла
автомобиль должен стоять на ровной
горизонтальной площадке, и двигатель
должен быть теплым (примерно через 5
мин. после остановки).
Удостоверьтесь, что уровень масла
находится между отметками MIN и
MAX на маслощупе.
Если уровень масла около или даже
ниже отметки MIN, долейте масло
через маслоналивнуюгорловину до
отметки MAX.
Извлеките маслоизмерительный щуп,
протрите его не оставляющей следов
ветошьюи вставьте опять. Вновь
выньте щуп и проверьте, чтобы
уровень масла в двигателе был между
отметками MIN и MAX на щупе.Расход моторного масла
61)
2)
Максимально допустимый уровень
расхода моторного масла составляет
приблизительно 400 г на 1000 км
пробега. В начальный период
эксплуатации автомобиля происходит
приработка деталей двигателя. Расход
моторного масла можно считать
устоявшимся после 5000—6000 км
пробега.
ПРЕДУПРЕЖД ЕНИЕ После доливки
или замены моторного масла запустите
двигатель на несколько секунд, а затем
подождите несколько минут после его
остановки, прежде чем проверить
уровень масла.
ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ
ДВИГАТЕЛЯ
62)
156)
Если уровень жидкости недостаточный,
открутите пробку бачка 4 и залейте
жидкость в соответствии с указаниями
раздела "Технические характеристики".
ЖИДКОСТЬ
СТЕКЛООМЫВАТЕЛЯ
157) 158)
Если уровень жидкости недостаточный,
поднимите пробку 3 бачка и залейте
жидкость в соответствии с указаниями
раздела "Технические характеристики".
ТОРМОЗНАЯ ЖИДКОСТЬ
63)
159) 160)
Следите, чтобы уровень тормозной
жидкости был максимальным.
Если уровень жидкости в бачке
недостаточный, открутите пробку 1 с
бачка и залейте жидкость в
соответствии с указаниями раздела
"Технические характеристики".
ПРЕДУПРЕЖД ЕНИЕ Тщательно
протрите пробку бачка и поверхность
вокруг него. При открытии пробки
будьте очень внимательны, чтобы
загрязнения не попали в бачок.
Для долива всегда пользуйтесь
воронкой с фильтром, ячейки которого
меньше или равны 0,12 мм.
ПРЕДУПРЕЖД ЕНИЕ Тормозная
жидкость впитывает влажность,
поэтому, если автомобиль
эксплуатируется преимущественно в
зонах с повышенной степенью
167P2000167
183

влажности, замена тормозной жидкости
должна происходить чаще, чем это
указано в Графике планового
техобслуживания.
МАСЛО СИСТЕМЫ ПРИВОДА
КОРОБКИ ПЕРЕДАЧ
(где это предусмотрено)
3)
Для проверки уровня масла системы
привода коробки передач обращайтесь
исключительно в сервисные центры
Fiat.
АККУМУЛЯТОРНАЯ БАТАРЕЯ
161) 162) 163)
64)
4)
Аккумуляторная батарея не требует
долива электролита с дистиллированной
водой.
Необходимо периодически проверять
состояние аккумуляторной батареи в
сервисном центре Fiat для
подтверждения ее эффективности.
Замена аккумуляторной батареи
При необходимости следует заменить
аккумуляторнуюбатареюна
оригинальнуюс такими же
техническими характеристиками. Для
ухода за батареей необходимо
руководствоваться указаниями
производителя.
РЕКОМЕНДАЦИИ ПО
ПРОДЛЕНИЮ СРОКА СЛУЖБЫ
АККУМУЛЯТОРНОЙ БАТАРЕИ
Рекомендации по продлению
срока службы аккумуляторной
батареи
Во избежание быстрой разрядки
батареи и для сохранения ее работы в
течение длительного времени
тщательно соблюдайте следующие
рекомендации:
оставляя автомобиль на парковке,
убедиться, что двери, капот и багажник
хорошо закрыты - это означает, что в
салоне не останутся гореть плафоны
освещения;
всегда выключайте плафоны
внутреннего освещения; в любом
случае на автомобиле установлена
система автоматического отключения
внутреннего освещения;
при выключенном двигателе не
оставляйте надолго включенными
различные устройства (автомобильный
приемник, аварийные огни и т.д.);
перед выполнением какой-либо
операции на электрооборудовании
отсоедините кабель минусового вывода
аккумуляторной батареи.
Если после приобретения автомобиля
вы хотите установить электрические
устройства, постоянно нуждающиеся в
электроснабжении (охранная
сигнализация и пр.) или влияющие напоказатели потребления
электроэнергии, обратитесь в
сервисный центр Fiat, где
квалифицированный персонал оценит
их суммарное потребление тока.
65)
ПРЕДУПРЕЖД ЕНИЕ После
отсоединения аккумуляторной батареи
необходимо выполнить инициализацию
рулевого механизма, на что указывает
включение контрольной лампы
на
панели приборов (или символ на
дисплее). Для этого достаточно
повернуть рулевое колесо с одной
стороны в другуюили продолжить
движение по прямой на расстоянии
сотни метров.
ПРЕДУПРЕЖД ЕНИЕ Батарея, долго
остающаяся с зарядом ниже 50%,
повреждается в результате сульфатации
и теряет способность к запуску. Также
при этом повышается опасность
замерзания аккумулятора (может
случиться уже при температуре –10°C).
В случае продолжительного простоя
см. параграф "Длительный простой
автомобиля" в разделе "Запуск и
управление автомобилем".
184
ТЕХНИЧЕСКОЕ ОБСЛУЖ ИВАНИЕ И УХОД

ВНИМАНИЕ!
153)Ни в коем случае не курите при работе
с отсеком двигателя: присутствие
воспламеняющихся газов и испарений
чревато возгоранием.
154)Соблюдайте меры предосторожности
при работе с горячим двигателем:
опасность получения ожогов. Не подходите
слишком близко к охлаждающему
вентилятору радиатора:
электровентилятор может запуститься
самопроизвольно и причинить травмы.
Будьте внимательны с шарфами,
галстуками и другими неприлегающими
предметами одежды: их может затянуть
между движущимися деталями.
155)Чтобы долить моторное масло,
дождитесь охлаждения двигателя, прежде
чем открыть пробку маслоналивной
горловины, особенно в исполнениях с
алюминиевой пробкой (где она
предусмотрена). ВНИМАНИЕ: опасность
получения ожогов!
156)Система охлаждения находится под
давлением. В случае необходимости
замените пробку бачка на такую же
оригинальную, иначе работа системы может
быть нарушена. Не снимайте пробку с бачка
при горячем двигателе: существует
опасность получения ожогов.
157)Не управляйте автомобилем с пустым
бачком стеклоомывателя: работа
стеклоомывателя имеет принципиальное
значение для улучшения видимости.
Повторяющиеся включения системы без
жидкости могут привести к повреждению
или поломке некоторых ее компонентов.158)Некоторые покупные добавки для
стеклоомывателя являются горючими: в
моторном отсеке имеются горячие детали,
при соприкосновении с которыми возможно
возгорание.
159)Тормозная жидкость ядовита и крайне
агрессивна. В случае попадания состава на
кожу немедленно вымойте пораженные
участки водой с нейтральным моющим
средством и промойте большим
количеством воды. В случае попадания
жидкости внутрь немедленно обратитесь к
врачу.
160)Символ
на бачке обозначает
наличие синтетической тормозной
жидкости, отличая ее от тормозной
жидкости минерального типа.
Использование тормозной жидкости
минерального типа приводит к
необратимым повреждениям специальных
резиновых прокладок в тормозной системе.
161)Аккумулятор содержит ядовитый и
едкий электролит. Избегайте его попадания
на кожу или в глаза. Не подносите к
аккумулятору открытый огонь или
источники искр: опасность взрыва и
возгорания.
162)Работа батареи на слишком низком
уровне электролита приводит к
необратимым повреждениям аккумулятора
и может вызвать его взрыв.
163)При работе с аккумулятором или около
него всегда защищайте глаза специальными
очками.
ПРЕДУПРЕЖДЕНИЕ
59)Внимание: при доливке не перепутайте
различные типы жидкости – они все
несовместимы друг с другом! Доливка
неправильной жидкости может серьезно
повредить автомобиль.
60)Уровень масла никогда не должен
превышать отметку MAX.
61)Не доливайте масло, характеристики
которого отличаются от уже имеющегося в
двигателе масла.
62)В системе охлаждения двигателя
используется защитный антифриз PARAFLU
UP. Охлаждающая жидкость должна
доливаться того же типа, что уже залитая
в систему охлаждения двигателя. Жидкость
PARAFLU
UPнельзя смешивать с любой другой
жидкостью. В противном случае
категорически запрещается запускать
двигатель. Незамедлительно обратитесь в
сервисный центр Fiat .
63)Не допускайте попадания агрессивной
тормозной жидкости на лакокрасочное
покрытие автомобиля. В противном случае
немедленно смойте жидкость водой.
64)Если автомобиль должен длительное
время стоять без движения в особо
холодных погодных условиях, нужно снять
аккумуляторную батарею и перенести ее в
обогреваемое помещение во избежание риска
ее замерзания.
185

65)Неправильное подключение
электрических и электронных приборов
может привести к серьезной неисправности
автомобиля. Если после приобретения
автомобиля вы хотите установить
дополнительное оборудование (например,
противоугонную систему, радиотелефон и
проч.), обратитесь в сервисный центр Fiat ,
где вам предложат наиболее подходящие
устройства и, если нужно, укажут на
необходимость установки аккумуляторной
батареи большей емкости.
ПРЕДУПРЕЖДЕНИЕ
2)Отработанное моторное масло и
масляный фильтр содержат опасные для
окружающей среды вещества. Для замены
масла и фильтров обращайтесь в сервисный
центр Fiat .
3)Отработанное масло коробки передач
может содержать вредные для окружающей
среды вещества. Для замены масла
рекомендуется обращаться в сервисный
центр Fiat .
4)Аккумуляторные батареи содержат
вещества, вредные для окружающей среды.
Для замены аккумуляторной батареи
обратитесь в сервисный центр Fiat .
ЗАРЯДКА
АККУМУЛЯТОРНОЙ
БАТАРЕИ
ПРЕДУПРЕЖДЕНИЯ
ПРЕДУПРЕЖД ЕНИЕ Описание
процедуры зарядки аккумуляторной
батареи приводится только в качестве
справочной информации. Для
выполнения данной операции
обращайтесь на станцию
техобслуживания Fiat.
ПРЕДУПРЕЖД ЕНИЕ Прежде чем
отсоединить электропитание от
аккумуляторной батареи, подождите не
менее 1 минуты после установки ключа
зажигания в положение STOP и после
закрытия двери со стороны водителя.
При повторном подключении
электропитания к аккумуляторной
батарее убедитесь, что ключ зажигания
установлен в положение STOP и что
дверь со стороны водителя закрыта.
ПРЕДУПРЕЖД ЕНИЕ Зарядка должна
проводиться медленно при низкой силе
зарядного тока в течение 24 часов.
Зарядка в течение слишком
продолжительного времени может
повредить аккумулятор.ПРЕДУПРЕЖД ЕНИЕ Необходимо,
чтобы электрические провода были
должным образом снова соединены с
аккумулятором (положительный провод
(+) с положительной клеммой и
отрицательный провод (–) с
отрицательной клеммой). Клеммы
аккумуляторной батареи обозначены
символами (положительная клемма (+)
и отрицательная клемма (–)), которые
указаны на крышке аккумуляторной
батареи. Кроме того, зажимы проводов
не должны иметь следов коррозии и
должны быть прочно соединены с
клеммами аккумулятора. При
использовании быстрого зарядного
устройства с батареей, установленной
на автомобиле, перед подключением
зарядного устройства отсоедините оба
провода аккумулятора автомобиля. Не
используйте быстрое зарядное
устройство для подачи пускового
напряжения.
ИСПОЛНЕНИЯ БЕЗ СИСТЕМЫ
START&STOP
Зарядка аккумуляторной батареи
выполняется следующим образом:
отсоедините клемму от минусового
вывода аккумуляторной батареи;
подсоедините провода зарядного
устройства к клеммам аккумуляторной
батареи, соблюдая полярность;
186
ТЕХНИЧЕСКОЕ ОБСЛУЖ ИВАНИЕ И УХОД

включите зарядное устройство;
по окончании зарядки отключите
зарядное устройство прежде, чем
отсоединить аккумуляторнуюбатарею;
снова соедините клемму с
минусовым выводом аккумуляторной
батареи.

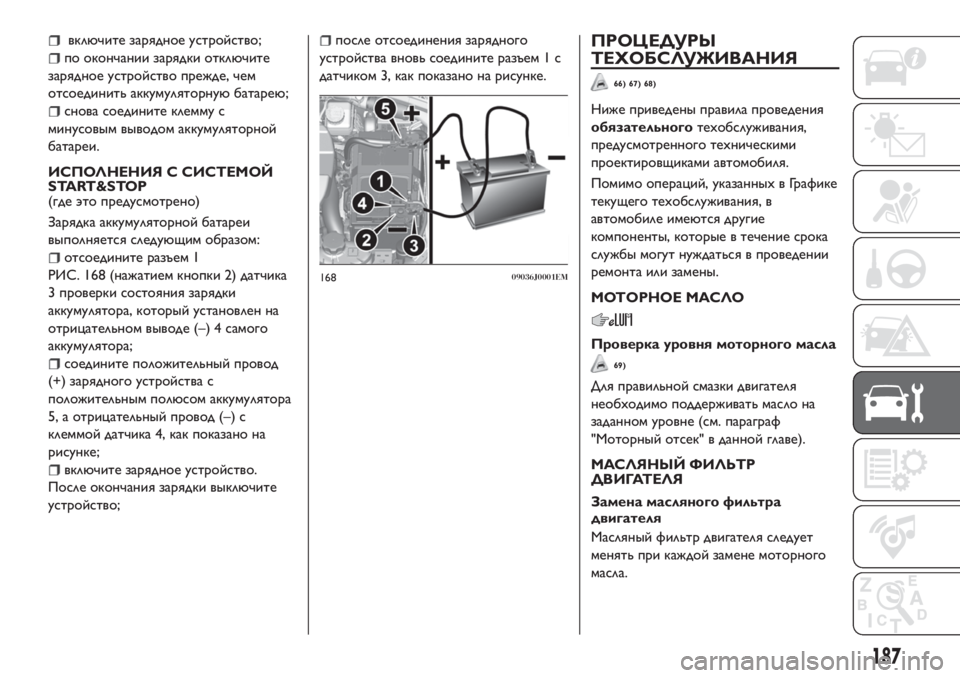

ИСПОЛНЕНИЯ С СИСТЕМОЙ
START&STOP
(где это предусмотрено)
Зарядка аккумуляторной батареи
выполняется следующим образом:
отсоедините разъем 1
РИС. 168 (нажатием кнопки 2) датчика
3 проверки состояния зарядки
аккумулятора, который установлен на
отрицательном выводе (–) 4 самого
аккумулятора;
соедините положительный провод
(+) зарядного устройства с
положительным полюсом аккумулятора
5, а отрицательный провод (–) с
клеммой датчика 4, как показано на
рисунке;
включите зарядное устройство.
После окончания зарядки выключите
устройство;
после отсоединения зарядного
устройства вновь соедините разъем 1 с
датчиком 3, как показано на рисунке.ПРОЦЕДУРЫ
ТЕХОБСЛУЖИВАНИЯ
66) 67) 68)
Ниже приведены правила проведения
обязательноготехобслуживания,
предусмотренного техническими
проектировщиками автомобиля.
Помимо операций, указанных в Графике
текущего техобслуживания, в
автомобиле имеются другие
компоненты, которые в течение срока
службы могут нуждаться в проведении
ремонта или замены.
МОТОРНОЕ МАСЛО
Проверка уровня моторного масла
69)
Для правильной смазки двигателя
необходимо поддерживать масло на
заданном уровне (см. параграф
"Моторный отсек" в данной главе).
МАСЛЯНЫЙ ФИЛЬТР
ДВИГАТЕЛЯ
Замена масляного фильтра
двигателя
Масляный фильтр двигателя следует
менять при каждой замене моторного
масла.
16809036J0001EM
187

Для замены фильтра рекомендуется
использовать оригинальнуюзапчасть,
специально разработаннуюдля вашего
автомобиля.
ВОЗДУШНЫЙ ФИЛЬТР
164)
Замена воздушного фильтра
См. указания Графика планового
техобслуживания для определения
правильных интервалов проведения
техобслуживания.
Для замены фильтра рекомендуется
использовать оригинальнуюзапчасть,
специально разработаннуюдля вашего
автомобиля.
ТЕХОБСЛУЖИВАНИЕ
СИСТЕМЫ
КОНДИЦИОНИРОВАНИЯ
70) 71)
Для наиболее оптимальной работы
система кондиционирования воздуха
должна подвергаться проверкам и
техобслуживаниюв сервисных центрах
Fiat в начале летнего периода.
СТЕКЛА
При включенной функции оттаивания
заднего стекла с обогревом следите за
температурой стекла во время
операций по очистке и в случае, еслидети могут прикоснуться к нагретой
поверхности. Стекло может быть
горячим.
Никогда не пользуйтесь абразивными
моющими средствами для очистки
стекол.
Не пользуйтесь скребками или
заостренными предметами, которые
могут поцарапать стекла.
Для очистки зеркала заднего вида
распылите моющее средство на тряпку,
предназначеннуюдля очистки. Не
распыляйте моющее средство прямо на
стекло.
Наклеенные на стекло этикетки могут
смыться во время очистки стекол
горячей водой.

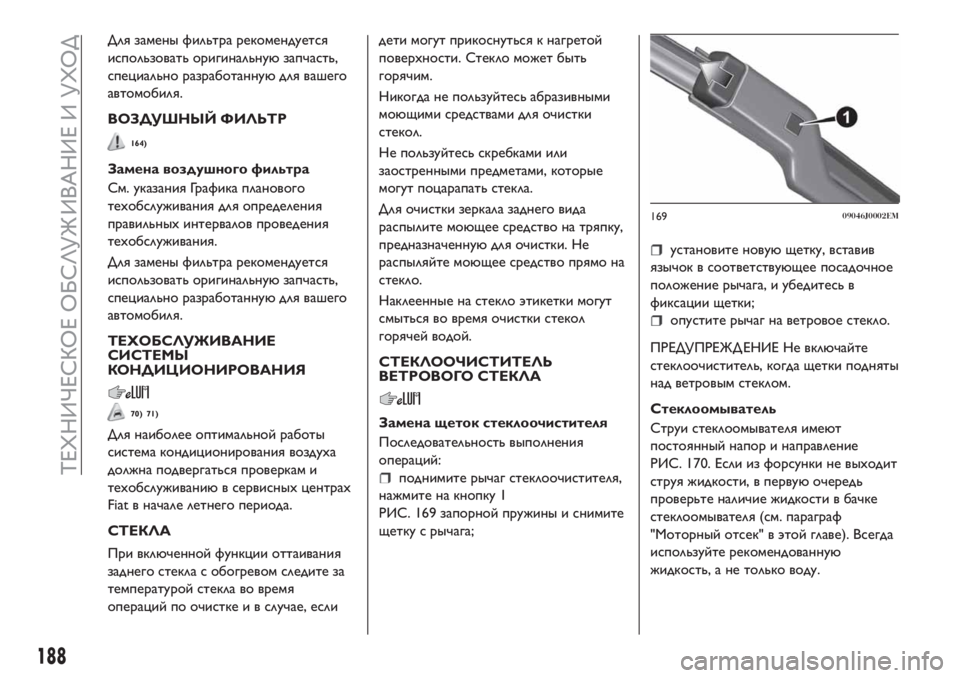

СТЕКЛООЧИСТИТЕЛЬ
ВЕТРОВОГО СТЕКЛА
Замена щеток стеклоочистителя
Последовательность выполнения
операций:
поднимите рычаг стеклоочистителя,
нажмите на кнопку 1
РИС. 169 запорной пружины и снимите
щетку с рычага;
установите новующетку, вставив
язычок в соответствующее посадочное
положение рычага, и убедитесь в
фиксации щетки;
опустите рычаг на ветровое стекло.
ПРЕДУПРЕЖД ЕНИЕ Не включайте
стеклоочиститель, когда щетки подняты
над ветровым стеклом.
Стеклоомыватель
Струи стеклоомывателя имеют
постоянный напор и направление
РИС. 170. Если из форсунки не выходит
струя жидкости, в первуюочередь
проверьте наличие жидкости в бачке
стеклоомывателя (см. параграф
"Моторный отсек" в этой главе). Всегда
используйте рекомендованную
жидкость, а не только воду.
16909046J0002EM
188
ТЕХНИЧЕСКОЕ ОБСЛУЖ ИВАНИЕ И УХОД
