FIAT TIPO 5DOORS STATION WAGON 2018 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

Αφού το χρησιμοποιήσετε,
επανατοποθετήστε το τσιμπιδάκι στη
θέση του.
ΠΡΟΣΒΑΣΗ ΣΤΙΣ ΑΣΦΑΛΕΙΕΣ
Οι ασφάλειες συγκεντρώνονται σε
τέσσερις ασφαλειοθήκεςπου
βρίσκονται επάνω στο ταμπλό των
οργάνων,κάτω απότοταμπλό των
οργάνων,μέσα στοπορτμπαγκάζ.
ΑΣΦΑΛΕΙΟΘΗΚΗ ΧΩΡΟΥ
ΚΙΝΗΤΗΡΑ
63)
Η ασφαλειοθήκη βρίσκεται στοπλάι
τηςμπαταρίας εικ. 158.Για να φτάσετε στις ασφάλειες
συνεχίσετε όπως ακολουθεί:
χρησιμοποιώντας το κατσαβίδιπου
παρέχεται,πιέστε τη βίδα1εικ. 159
ταυτόχροναπεριστρέψτε αργά
αριστερόστροφα τη βίδαμέχρι να
βρείτε αντίσταση(μη βάλετε δύναμη
πέρα από το όριο)
ελευθερώστε αργά τη βίδα
το άνοιγμαεπισημαίνεταιμε την
έξοδο ολόκληρης της κεφαλής της
βίδας από την αντίστοιχη βάση
αφαιρέστε το καπάκι2,σέρνοντάς
το τελείωςπρος το άνωμέρος επάνω
στουςπλευρικούς οδηγούς,όπως
φαίνεται στην εικόνα.
15708036J0002EM
15808036J0005EM15908036J0006EM
169

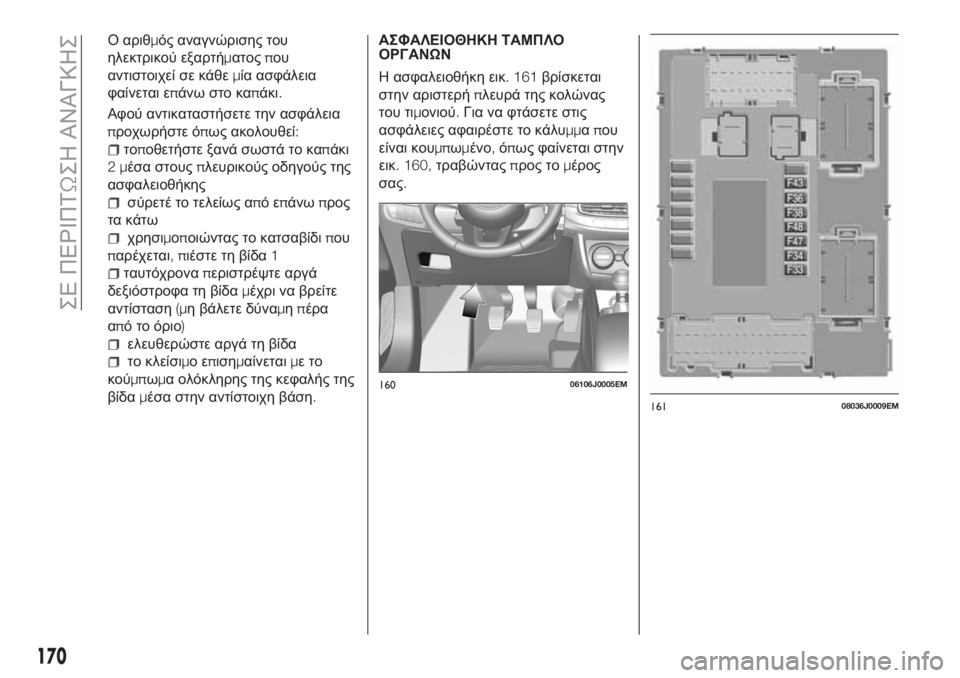

Ο αριθμός αναγνώρισης του
ηλεκτρικού εξαρτήματοςπου
αντιστοιχεί σε κάθεμία ασφάλεια
φαίνεται επάνω στο καπάκι.
Αφού αντικαταστήσετε την ασφάλεια
προχωρήστε όπως ακολουθεί:
τοποθετήστε ξανά σωστά το καπάκι
2μέσα στουςπλευρικούς οδηγούς της
ασφαλειοθήκης
σύρετέ το τελείως απόεπάνωπρος
τα κάτω
χρησιμοποιώντας το κατσαβίδιπου
παρέχεται,πιέστε τη βίδα1
ταυτόχροναπεριστρέψτε αργά
δεξιόστροφα τη βίδαμέχρι να βρείτε
αντίσταση(μη βάλετε δύναμηπέρα
από το όριο)
ελευθερώστε αργά τη βίδα
το κλείσιμοεπισημαίνεταιμετο
κούμπωμα ολόκληρης της κεφαλής της
βίδαμέσα στην αντίστοιχη βάση.
ΑΣΦΑΛΕΙΟΘΗΚΗ ΤΑΜΠΛΟ
ΟΡΓΑΝΩΝ
Η ασφαλειοθήκη εικ. 161βρίσκεται
στην αριστερήπλευρά της κολώνας
του τιμονιού.Για να φτάσετε στις
ασφάλειες αφαιρέστε το κάλυμμαπου
είναι κουμπωμένο,όπως φαίνεται στην
εικ. 160,τραβώνταςπρος τομέρος
σας.
16006106J0005EM
16108036J0009EM
170

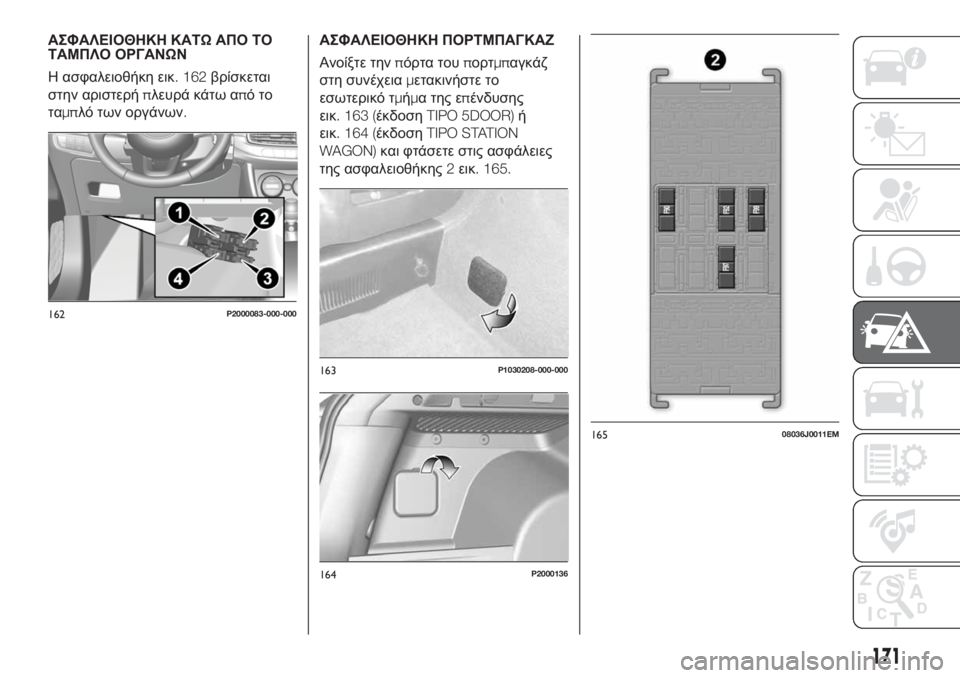

ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

ΑΣΦΑΛΕΙΟΘΗΚΗ ΚΑΤΩΑΠΟ ΤΟ
ΤΑΜΠΛΟ ΟΡΓΑΝΩΝ
Η ασφαλειοθήκη εικ. 162βρίσκεται
στην αριστερήπλευρά κάτω απότο
ταμπλό των οργάνων.
ΑΣΦΑΛΕΙΟΘΗΚΗ ΠΟΡΤΜΠΑΓΚΑΖ
Ανοίξτε τηνπόρτα τουπορτμπαγκάζ
στη συνέχειαμετακινήστε το
εσωτερικό τμήμα της επένδυσης
εικ. 163 (έκδοσηTIPO 5DOOR)ή
εικ. 164 (έκδοσηTIPO STATION
WAGON)και φτάσετε στις ασφάλειες
της ασφαλειοθήκης2εικ. 165.
162P2000083-000-000
163P1030208-000-000
164P2000136
16508036J0011EM
171

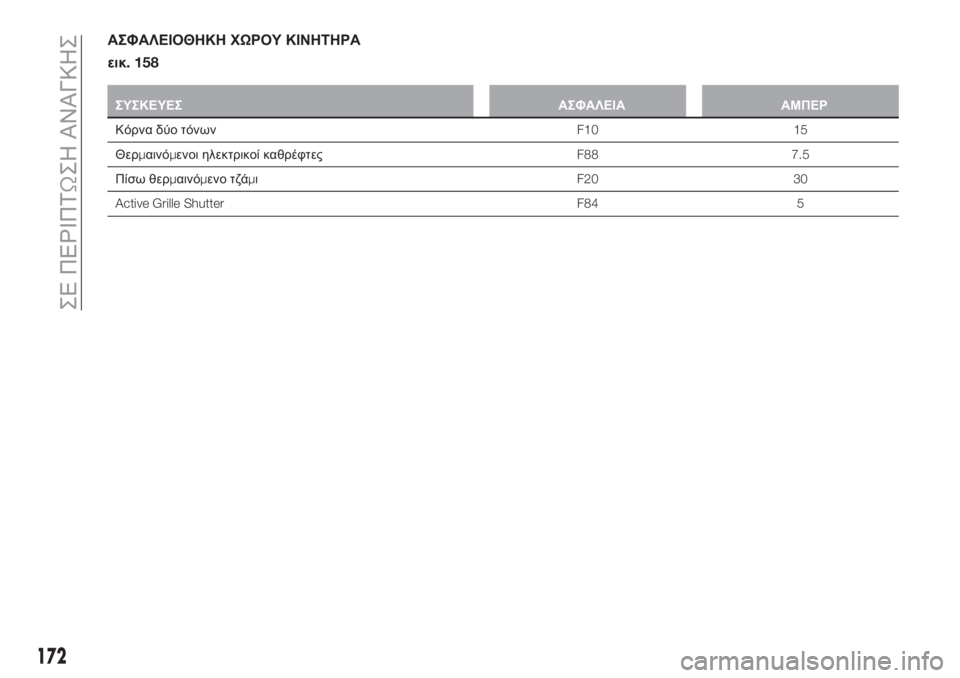

ΑΣΦΑΛΕΙΟΘΗΚΗ ΧΩΡΟΥ ΚΙΝΗΤΗΡΑ
εικ. 158
ΣΥΣΚΕΥΕΣ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Κόρνα δύο τόνωνF10 15
Θερμαινόμενοι ηλεκτρικοί καθρέφτεςF88 7.5
Πίσω θερμαινόμενο τζάμιF20 30
Active Grille Shutter F84 5
172
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

ΑΣΦΑΛΕΙΟΘΗΚΗ ΤΑΜΠΛΟ ΟΡΓΑΝΩΝ
εικ. 161
ΣΥΣΚΕΥΕΣ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Εμπρός ηλεκτρικόπαράθυρο(στηνπλευρά του οδηγού) F47 25
Εμπρός ηλεκτρικόπαράθυρο(στηνπλευρά του συνοδηγού) F48 25
Τροφοδοσία συστήματοςUconnect
™,Κλιματισμός,Σύστημα
EOBD,ΘύραUSB/AUX (όπου υπάρχει),Κουμπιά ελέγχου στο
τιμόνι.F36 15
ΔιάταξηDead Lock (Ξεκλείδωμαπόρτας οδηγού για
εκδόσεις/αγορές στις οποίεςπροβλέπεται)/Ξεκλείδωμα
θυρών/Κεντρικό κλείδωμα/Ηλεκτρικό κλείδωμαπόρτας
πορτμπαγκάζF38 20
ΑντλίαπλύσηςπαρμπρίζF43 20
Πίσω αριστερό ηλεκτρικόπαράθυροF33 25
Πίσω δεξί ηλεκτρικόπαράθυροF34 25
ΑΣΦΑΛΕΙΟΘΗΚΗ ΚΑΤΩΑΠΟ ΤΟ ΤΑΜΠΛΟ ΟΡΓΑΝΩΝ
εικ. 162
ΣΥΣΚΕΥΕΣ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Ξεκλείδωμαμπροστινήςπόρτας(στηνπλευρά του οδηγού) 1 7.5
Ξεκλείδωμαμπροστινήςπόρτας(στηνπλευρά του συνοδηγού) 2 7.5
Ξεκλείδωμαπίσωπόρτας(αριστερά) 3 7.5
Ξεκλείδωμαπίσωπόρτας(δεξιά) 4 7.5
173

ΑΣΦΑΛΕΙΟΘΗΚΗ ΠΟΡΤΜΠΑΓΚΑΖ
εικ. 165
ΣΥΣΚΕΥΕΣ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Οπίσθιαπρίζα ρεύματος12 V F97 15
Θέρμανσημπροστινού καθίσματος στηνπλευρά του οδηγούF99 10
Αντίσταση θέρμανσηςμπροστινού καθίσματος στηνπλευρά
του συνοδηγούF92 10
Ρύθμισημέσηςμπροστινού καθίσματος στηνπλευρά του
οδηγούF90 10
ΠΡΟΣΟΧΗ
143)Στηνπερίπτωσηπου η ασφάλεια σταματήσει,απευθυνθείτε στοΔίκτυο Τεχνικής Εξυπηρέτησης τηςFiat.
144)Ποτέμην αντικαθιστάτεμία ασφάλειαμεμίαάλληηοποίαέχειπερισσότερα Αμπέρ·ΚΙΝΔΥΝΟΣ ΠΡΟΚΛΗΣΗΣ ΦΩΤΙΑΣ
145)Εάνεπέμβειμία ασφάλειαπουΔΕΝ αναφέρεται σε αυτήκαι στηνπροηγούμενη σελίδα,απευθυνθε
ίτε στοΔίκτυο Τεχνικής
Εξυπηρέτησης τηςFiat.
146)Πριν αντικαταστήσετεμία ασφάλεια,βεβαιωθείτεότιέχετε φέρει τον διακόπτη ανάφλεξης στοSTOP,ότιέχετε βγάλτε το κλειδί,το
μηχανικό,καιότιόλες οιάλλες ηλεκτρικές συσκευέςέχουν σβήσει και/ήαπενεργοποιηθεί.
Σημείωση
62)Ποτέμην αντικαθιστάτεμίακαμένη ασφάλειαμεμεταλλικάσύρματαήάλλο υλικό.
63)Ανπρέπει ναπλύνετε το χώρο του κινητήρα,προσέξτε ναμη χτυπάτε απευθείας την ασφαλειοθήκημετονερόπου ψεκάζεται
καθώς και τομοτέρ των υαλοκαθαριστήρων.
174
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΝΟΣ
ΤΡΟΧΟΥ
ΓΡΥΛΟΣ
Είναι καλό να γνωρίζετε ότι:
το βάρος του γρύλου είναι2,15κιλά
ο γρύλος δενμπορεί να
επισκευαστεί·στηνπερίπτωση βλάβης
πρέπει να τον αντικαταστήσετεμε έναν
άλλο αυθεντικό
Δεν θαπρέπει ναμοντάρετε επάνω
στο γρύλο κανένα εργαλείο εκτός από
εκείνοπουπροβλέπεται για τη
λειτουργία του.
Συντήρηση
Αποφύγετε τη συγκέντρωση
βρωμιάς επάνω στον''ατέρμονα
κοχλία''
Διατηρήστε τη λίπανση στον
ατέρμονα κοχλία
Σε καμίαπερίπτωσημην
τροποποιήσετε τον γρύλο.
Συνθήκες στις οποίες δεν
επιτρέπεται η χρήση
Θερμοκρασίεςμικρότερες από
-40°C
Επάνω σε αμμώδες ή λασπώδες
έδαφος
Επάνω σε έδαφοςμε ανισότητες
Σε δρόμομεμεγάλη κλίση
Σε ακραίες κλιματικές συνθήκες:
θύελλες,τυφώνες,κυκλώνες,
χιονοθύελλες,καταιγίδες κτλ.
Σε άμεση επαφήμε τον κινητήρα ή
για επισκευές κάτω από το αυτοκίνητο
Επάνω σεπλεούμενο.
ΔΙΑΔΙΚΑΣΙΑ ΑΝΤΙΚΑΤΑΣΤΑΣΗΣ
147) 148) 149) 150) 151) 152)
64) 65)
Συνεχίστε όπως ακολουθεί:
σταματήστε το αυτοκίνητο σε ένα
μέρος έτσι ώστε ναμην είναι
επικίνδυνο για τα διερχόμενα
αυτοκίνητα και όπουμπορείτε να
αντικαταστήσετε τον τροχόμε
ασφάλεια.Το έδαφοςπρέπει να είναι
επίπεδο και συμπαγές
σταματήστε τον κινητήρα,ανάψτε τα
αλάρμκαι ενεργοποιήστε το
χειρόφρενο
βάλτε τηνπρώτη ταχύτητα ή τη
όπισθεν ή,για τις εκδόσειςμε
αυτόματο κιβώτιο ταχυτήτων(όπου
υπάρχει),φέρτε τον λεβιέ των
ταχυτήτων στη θέσηP(Παρκάρισμα)
φορέστε το φθορίζον τζάκετπριν
βγείτε από το αυτοκίνητο(σε κάθε
περίπτωση τηρήστε τους ισχύοντες
νόμους της χώρας στην οποία
βρίσκεστε)
ανοίξτε τοπορτμπαγκάζ και,αν
υπάρχειcargo box (μόνο για έκδοση
TIPO 5DOOR), προχωρήστε στην
αφαίρεσή του σύμφωναμε όσα
περιγράφονται στηνπαράγραφο
“Cargo box”στο κεφάλαιο“Γνωριμία
με το αυτοκίνητο”(μόνο για εκδόσεις
με βενζίνη καιπετρέλαιο)
σηκώστε το ταπέτο της επένδυσης
και στερεώστε το,με την κατάλληλη
ασφάλεια στήριξης,στη διάταξη
στερέωσηςπου υπάρχει επάνω στην
καπελιέρα εικ. 166 (μόνο για έκδοση
TIPO 5DOOR)
χρησιμοποιώντας το κλειδί4που
βρίσκεται στην εργαλειοθήκη,
ξεβιδώστε τον δακτύλιο ασφάλισης1
εικ. 167 (για την έκδοσηTIPO 5DOOR)
ή εικ. 168 (για την έκδοσηTIPO
STATION WAGON)
166P2000069-000-000
175

βγάλτε έξω την εργαλειοθήκη3και
φέρτε την κοντά στον τροχόπου θα
αντικατασταθεί
πάρτε τη ρεζέρβα ή τον εφεδρικό
τροχό2(για την έκδοσηTIPO 5DOOR)
για τις εκδόσειςμε σιδερένιες
ζάντες:αφαιρέστε το τάσι του τροχού
1εικ. 169χρησιμοποιώντας το
κατάλληλο εργαλείο2εικ. 170, που
βρίσκεταιμέσα στην εργαλειοθήκη:
πιάστε το εργαλείομε τα δύο δάχτυλα,βάλτε την ασφάλεια στήριξης ανάμεσα
στο ελαστικό και στο τάσι του τροχού
και τραβήξτεπρος τομέρος σας
κάθεταπρος τον τροχόπάρτε τη σφήνα/τάκο ασφάλισης1
εικ. 171και ανοίξτε την σαν βιβλίο
σύμφωναμε το διάγραμμαπου
φαίνεται στην εικόνα
τοποθετήστε τη σφήνα1επάνω
στον τροχό διαγωνίως αντίθετα από
αυτόπου θα αντικαταστήσετε(δείτε
εικ. 172 )έτσι ώστε να αποφύγετε
ανώμαλεςμετατοπίσεις του
αυτοκινήτου όταν αυτό ανυψωθεί από
το έδαφος
167P2000059-000-000
168P2000125
16908046J0012EM
17008046J0013EM
17108046J0007EM
17208046J0004EM
176
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

λασκάρετε ταμπουλόνια του τροχού
που θα αντικατασταθεί κατάπερίπου
μία στροφήμετομπουλονόκλειδοπου
παρέχεται1εικ. 173,κουνήστε το
αυτοκίνητο για να διευκολύνετε την
εξαγωγή της ζάντας απότομουαγιέ
του τροχού
ενεργοποιήστε τη διάταξη1
εικ. 174έτσι ώστε να ανοίξετε το
γρύλο,μέχρι το επάνω τμήμα2να
εισαχθεί σωστά επάνω στη δοκό3του
αυτοκινήτου,στο σημείο της αναφοράς
που υπάρχει επάνω στη δοκό
ενημερώστε τα άτομαπου
βρίσκονται στη γύρωπεριοχή ότι
πρόκειται να ανυψωθεί το αυτοκίνητο,
επομένως είναι ζωτικής σημασίας να
μη στέκονται κοντά σε αυτό ή να το
ακουμπάνεμέχρι να έχει κατέβει και
πάλι
ενεργοποιήστε τημανιβέλα1
εικ. 174 (δεξιόστροφα)του γρύλου και
σηκώστε το αυτοκίνητομέχρι ο τροχός
να βρεθείμερικά εκατοστά επάνω από
το έδαφος
ξεβιδώστε τελείως ταμπουλόνια και
αφαιρέστε τον τρυπημένο τροχό
σιγουρευτείτε ότι οι επιφάνειες της
ρεζέρβας του τροχού ή του εφεδρικού
τροχού(για την έκδοσηTIPO 5DOOR)
που έρχονται σε επαφήμετομουαγιέ
είναι καθαρές και δεν έχουν βρωμιές
που θαμπορούσαν,στη συνέχεια,να
οδηγήσουν σε λασκάρισμα των
μπουλονιών
μοντάρετε τη ρεζέρβα του τροχού ή
του εφεδρικού τροχού(για την έκδοση
TIPO 5DOOR)βάζοντας τοπρώτο
μπουλόνι(δύο βόλτες)μέσα στην
τρύπαπου είναιπιο κοντά στη
βαλβίδα,προχωρήστε αντίστοιχαμετα
άλλαμπουλόνια
με το κλειδί1εικ. 173,βιδώστε
μέχρι τέρματαμπουλόνια στήριξης
17308046J0005EM
17408046J0006EM17508046J0001EM
177

γυρίστε τημανιβέλα1
εικ. 174 (αριστερόστροφα)του γρύλου
έτσι ώστε να κατεβάστε το αυτοκίνητο
και βγάλτε το γρύλο
χρησιμοποιήστε τομπουλονόκλειδο
πουπαρέχεται για να σφίξετε καλά τα
μπουλόνιαμε σταυρωτή διαδοχική
σειρά ακολουθώντας την αριθμητική
διαδοχική σειράπου φαίνεται στην
εικ. 176.
για τις εκδόσειςμε σιδερένιες ζάντες
μοντάρετε το τάσι επάνω στη ρεζέρβα
του τροχού:ευθυγραμμίστε την
αύλακα1εικ. 177 που βρίσκεται
επάνω στο τάσι του τροχού και φέρει
το σύμβολο2, με τη βαλβίδα
φουσκώματος
ακουμπήστε το εσωτερικό τμήμα
από το τάσι επάνω στη ζάντα του
τροχού
βάλτε το τάσι εφαρμόζονταςμία
αξονική δύναμησεπολλά σημεία.
όπως στην εικ. 178,για να επιτρέψετε
το κούμπωμα ανάμεσα στο τάσι και
στον τροχό.ΣΗΜΕΙΩΣΗ Το τάσι του τροχού δεν
μπορεί ναμονταριστεί επάνω στον
εφεδρικό τροχό(για την έκδοσηTIPO
5DOOR).
ΣΗΜΕΙΩΣΗ Αν αντικαθιστάτε έναν
τροχό αλουμινίου,σαςπροτείνουμενα
τον τοποθετήσετεμε το διακοσμητικό
μέροςπρος τα επάνω.
ΣΗΜΑΝΤΙΚΕΣ ΕΠΙΣΗΜΑΝΣΕΙΣΟι τροχοίμεπέλμαμιας
κατεύθυνσης αναγνωρίζονταιμετα
βέλη επάνω στοπλευρικό τοίχωμα του
ελαστικούπου δηλώνουν την
προβλεπόμενη φορά κύλισης,ηοποία
πρέπει να τηρείται απόλυτα.Μόνο έτσι
τα ελαστικά διατηρούν τα
χαρακτηριστικά τους σε σχέσημε την
πρόσφυση,τον θόρυβο,την αντοχή
στη φθορά και την αποστράγγιση
επάνω σε βρεγμένο οδόστρωμα.
Εάν,μετά από ένα τρύπημα,είστε
αναγκασμένοι ναμοντάρετε έναν
τροχό αυτού του τύπου σε φορά
αντίθετη από τηνπροβλεπόμενη,
προτείνουμε να συνεχίσετε να οδηγείτε
μεμεγάληπροσοχή,δεδομένου ότι σε
αυτές τις συνθήκες η απόδοση του
ελαστικού είναιπεριορισμένη.Η
προφύλαξη αυτήπρέπει να λαμβάνεται
υπόψη ειδικά σε βρεγμένους δρόμους.176F1B0225C
17708046J0010EM
17808046J0011EM
178
