FIAT TIPO 5DOORS STATION WAGON 2018 Drift- og vedlikeholdshåndbok (in Norwegian)

Versjon med Uconnect™7" HD LIVE og Uconnect™7" HD Nav LIVE
1. Regulerbare luftdyser på siden 2. Venstre spak: blinklys, fjernlys,nødblink 3. Instrumentbord 4. Rattbetjening
5. Høyre hendel: vindusvisker/vindusspyler, bakrutevisker/bakrutespyler, innstilling av regnsensorens følsomhetsnivå
6.Uconnect™7. Betjeningsknapper 8. Kollisjonspute foran på passasjersiden 9. Midtre ventilasjonsdyser
10. Hanskerom 11. Klimaanleggets kontroller 12. Betjeningsknapper på midtre konsoll: seteoppvarming, USB-uttak +
AUX-uttak (hvor dette finnes), strømuttak/sigarettenner 13. Startanordning 14. Kollisjonspute foran på førersiden
15. Rattbetjening 16. Kommandoramme: tåkelys (hvor finnes), tåkelys bak, frontlyktregulering, reset iTPMS, ESC OFF (hvor
finnes).
2P2000050-000-000
9

NØKLENE
MEKANISK NØKKEL
Det metalliske innlegget ved nøkkelen
aktiverer: startenheten og dørlåsen på
førersiden.
NØKKEL MED
FJERNKONTROLL
1)
Metallinnlegget 1 fig. 3 på tasten
aktiverer:
startanordningen;
førerdørens lås.
Trykk på knappen 2 for å åpne/lukke
beltespennen.
1)
FUNKSJON
Låse opp dører og bagasjerom
Trykk kort på knappen
: låsing av
dørene og bagasjerommet, tidsstyrt
tenning av taklysene og dobbelt blink
med blinklysene (der dette finnes).
Låse dører og bagasjerom
Trykk kort på knappen
"FIAT": låsing
av dørene, bagasjerommet, og en enkel
blinkeindikasjon ved blinklysene (hvor
dette finnes).
Åpne bagasjerommet
Trykk raskt to ganger på knappen
for å åpne bagasjerommet på
avstand.
Bagasjerommets åpning indikeres ved
at retningslysene blinker to ganger.
BYTTE BATTERI I
NØKKELKONTROLLEN
1)
For å bytte batteri, gjør som følger:
skru med en skrutrekker med fin
tupp i punktene som indikeres av pilene
fig. 4 og fjern deretter det bakre
dekselet 1 fig. 5:
304016J0001EM
404016J0003EM
504016J0004EM
10
BLI KJENT MED DIN BIL

ved å bruke en enkel mynt må man
vri inspeksjonsflippen2iretning mot
klokken og fjerne det:
skift ut batteriet 3 med et nytt som
har samme egenskaper: pass på
polene:
monter flippen 2 ved å vri den i
retning med klokken og lukk det bakre
dekselet ved å trykke lett på det.
Forsikre seg om at det er ordentlig
festet.
FORESPØRSEL OM
YTTERLIGERE NØKLER
Nøkkel med fjernkontroll
Systemet gjenkjenner opp til 8 nøkler
med fjernkontroll.
Duplisering nøkler
Hvis du trenger å be om en ny nøkkel
med fjernkontroll, kontakt Fiats
servicenettverk og ta med deg en
ID-kort og bilens eierdokumentasjon.
FORSIKTIG
1)Trykk på knappen 2 kun med nøkkelen
plassert langt borte fra kroppen, spesielt
øynene og gjenstander som kan ødelegges
(f.eks. klær). Ikke la nøkkelen være uten
tilsyn for å hindre at noen, spesielt barn,
som kan utilsiktet trykker på knappen.
ADVARSEL
1)Harde slag kan skade elektroniske
komponenter i nøkkelen. For å sikre perfekt
effektivitet hos de elektroniske enheter inne
i nøkkelen, ikke utsett den for direkte sollys.
ADVARSEL
1)Utladet batterier kan være skadelig for
miljøet, hvis de ikke kastes bort riktig; de
må da kastes i egnede beholdere som
kreves av loven, eller tas med til en
Fiat-forhandler, som vil utføre avhendingen.
STARTANORDNING
VIRKEMÅTE
Nøkkelen kan snus til tre ulike
posisjoner fig. 6:
STOP: motoren er stoppet, nøkkelen
kan trekkes utover, rattlås (med
nøkkelen fjernet). Noen elektriske
enheter (f.eks sentrallås, alarm, etc.) er
fortsatt tilgjengelig;
MAR: kjørestilling. Alle elektriske
apparater er tilgjengelig;
AVV: starte motoren.
Startenheten er utstyrt med en
sikringsmekanisme som gjør det
nødvendig, å tilfelle motoren ikke
starter, å sette nøkkelen i
STOP-posisjon før man gjentar
startmanøveren.
604026J0001EM
11

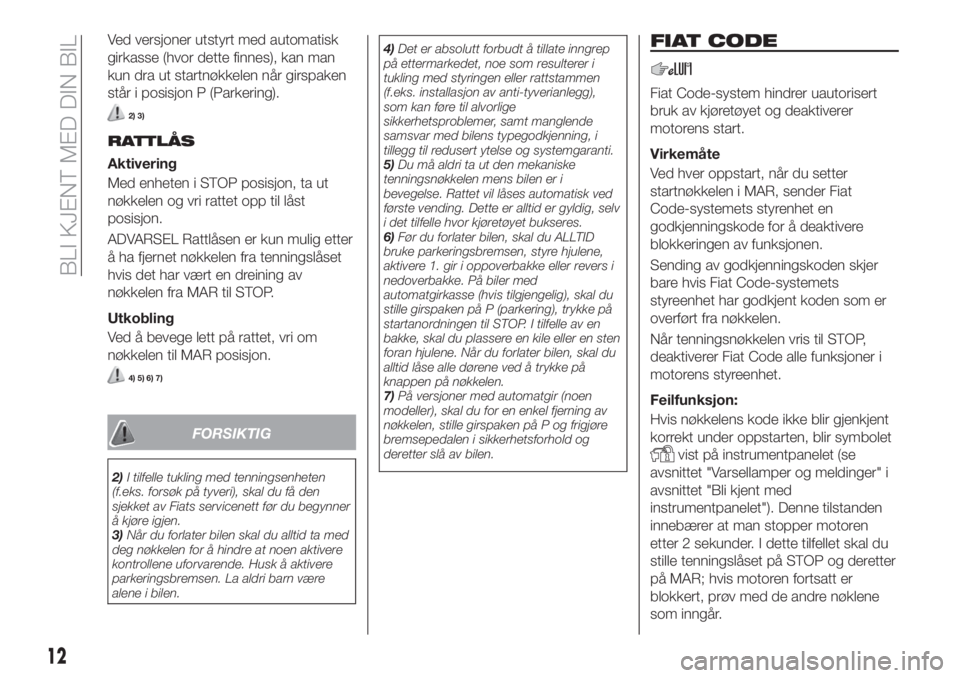

Ved versjoner utstyrt med automatisk
girkasse (hvor dette finnes), kan man
kun dra ut startnøkkelen når girspaken
står i posisjon P (Parkering).
2) 3)
RATTLÅS
Aktivering
Med enheten i STOP posisjon, ta ut
nøkkelen og vri rattet opp til låst
posisjon.
ADVARSEL Rattlåsen er kun mulig etter
å ha fjernet nøkkelen fra tenningslåset
hvis det har vært en dreining av
nøkkelen fra MAR til STOP.
Utkobling
Ved å bevege lett på rattet, vri om
nøkkelen til MAR posisjon.
4) 5) 6) 7)
FORSIKTIG
2)I tilfelle tukling med tenningsenheten
(f.eks. forsøk på tyveri), skal du få den
sjekket av Fiats servicenett før du begynner
å kjøre igjen.
3)Når du forlater bilen skal du alltid ta med
deg nøkkelen for å hindre at noen aktivere
kontrollene uforvarende. Husk å aktivere
parkeringsbremsen. La aldri barn være
alene i bilen.4)Det er absolutt forbudt å tillate inngrep
på ettermarkedet, noe som resulterer i
tukling med styringen eller rattstammen
(f.eks. installasjon av anti-tyverianlegg),
som kan føre til alvorlige
sikkerhetsproblemer, samt manglende
samsvar med bilens typegodkjenning, i
tillegg til redusert ytelse og systemgaranti.
5)Du må aldri ta ut den mekaniske
tenningsnøkkelen mens bilen er i
bevegelse. Rattet vil låses automatisk ved
første vending. Dette er alltid er gyldig, selv
i det tilfelle hvor kjøretøyet bukseres.
6)Før du forlater bilen, skal du ALLTID
bruke parkeringsbremsen, styre hjulene,
aktivere 1. gir i oppoverbakke eller revers i
nedoverbakke. På biler med
automatgirkasse (hvis tilgjengelig), skal du
stille girspaken på P (parkering), trykke på
startanordningen til STOP. I tilfelle av en
bakke, skal du plassere en kile eller en sten
foran hjulene. Når du forlater bilen, skal du
alltid låse alle dørene ved å trykke på
knappen på nøkkelen.
7)På versjoner med automatgir (noen
modeller), skal du for en enkel fjerning av
nøkkelen, stille girspaken på P og frigjøre
bremsepedalen i sikkerhetsforhold og
deretter slå av bilen.
FIAT CODE
Fiat Code-system hindrer uautorisert
bruk av kjøretøyet og deaktiverer
motorens start.
Virkemåte
Ved hver oppstart, når du setter
startnøkkelen i MAR, sender Fiat
Code-systemets styrenhet en
godkjenningskode for å deaktivere
blokkeringen av funksjonen.
Sending av godkjenningskoden skjer
bare hvis Fiat Code-systemets
styreenhet har godkjent koden som er
overført fra nøkkelen.
Når tenningsnøkkelen vris til STOP,
deaktiverer Fiat Code alle funksjoner i
motorens styreenhet.
Feilfunksjon:
Hvis nøkkelens kode ikke blir gjenkjent
korrekt under oppstarten, blir symbolet
vist på instrumentpanelet (se
avsnittet "Varsellamper og meldinger" i
avsnittet "Bli kjent med
instrumentpanelet"). Denne tilstanden
innebærer at man stopper motoren
etter 2 sekunder. I dette tilfellet skal du
stille tenningslåset på STOP og deretter
på MAR; hvis motoren fortsatt er
blokkert, prøv med de andre nøklene
som inngår.
12
BLI KJENT MED DIN BIL

Hvis det fortsatt ikke er mulig å starte
motoren, ta kontakt med Fiats
servicenett.
Varsellamper tennes under kjøring
Hvis symboletvises under
kjøringen, betyr det at systemet utfører
en selvdiagnose (for eksempel etter et
spenningsfall).
Hvis skjermen vedvarer, ta kontakt
med Fiats servicenett.

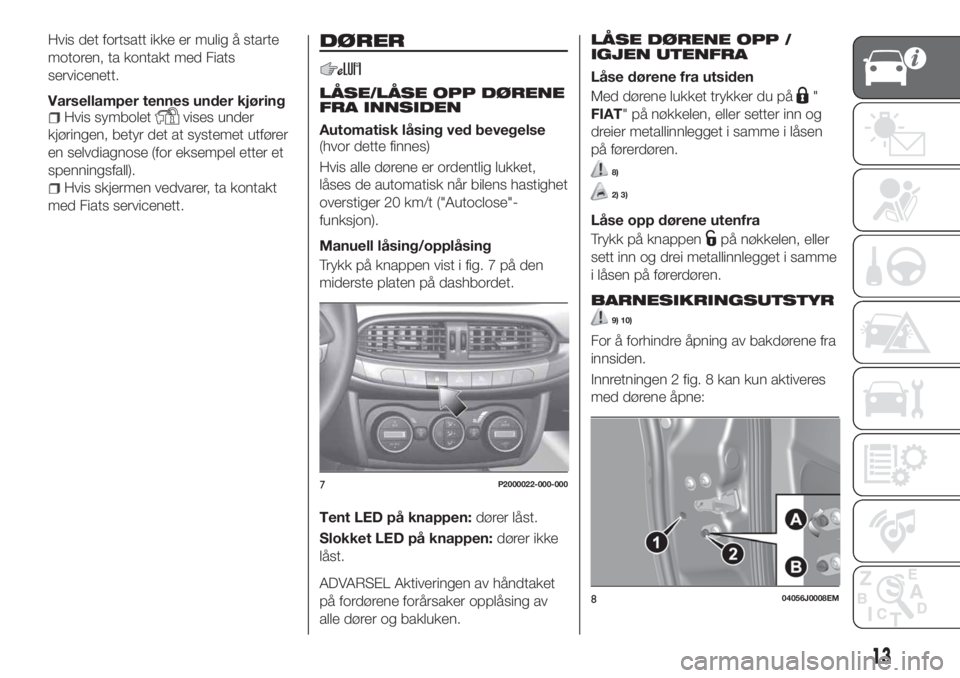

DØRER
LÅSE/LÅSE OPP DØRENE
FRA INNSIDEN
Automatisk låsing ved bevegelse
(hvor dette finnes)
Hvis alle dørene er ordentlig lukket,
låses de automatisk når bilens hastighet
overstiger 20 km/t ("Autoclose"-
funksjon).
Manuell låsing/opplåsing
Trykk på knappen vist i fig. 7 på den
miderste platen på dashbordet.
Tent LED på knappen:dører låst.
Slokket LED på knappen:dører ikke
låst.
ADVARSEL Aktiveringen av håndtaket
på fordørene forårsaker opplåsing av
alle dører og bakluken.LÅSE DØRENE OPP /
IGJEN UTENFRA
Låse dørene fra utsiden
Med dørene lukket trykker du på
"
FIAT" på nøkkelen, eller setter inn og
dreier metallinnlegget i samme i låsen
på førerdøren.
8)
2) 3)
Låse opp dørene utenfra
Trykk på knappen
på nøkkelen, eller
sett inn og drei metallinnlegget i samme
i låsen på førerdøren.
BARNESIKRINGSUTSTYR
9) 10)
For å forhindre åpning av bakdørene fra
innsiden.
Innretningen 2 fig. 8 kan kun aktiveres
med dørene åpne:
7P2000022-000-000
804056J0008EM
13

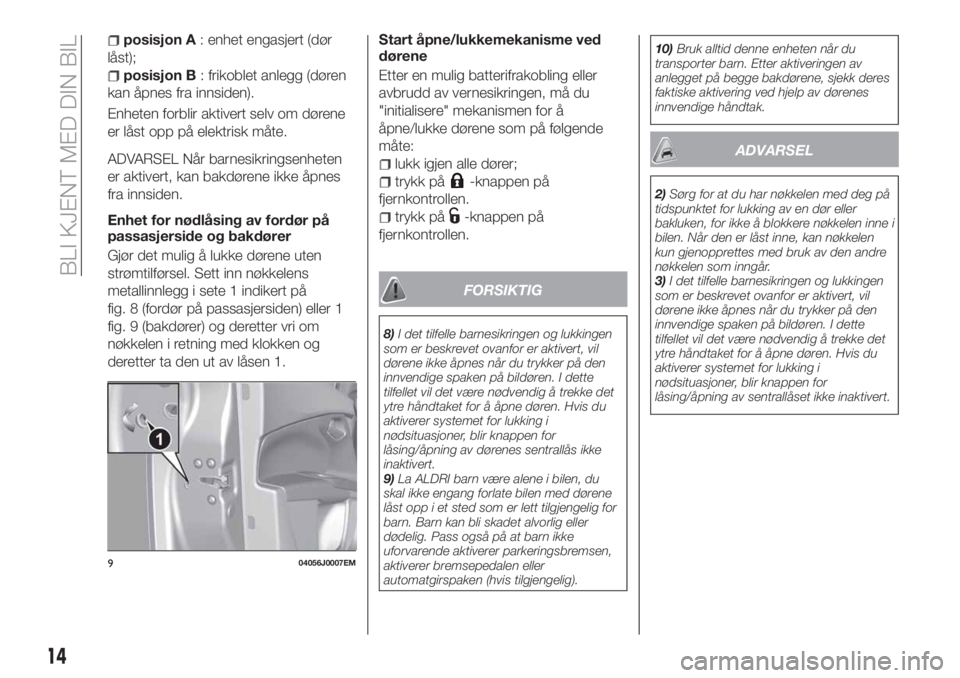

posisjon A: enhet engasjert (dør
låst);
posisjon B: frikoblet anlegg (døren
kan åpnes fra innsiden).
Enheten forblir aktivert selv om dørene
er låst opp på elektrisk måte.
ADVARSEL Når barnesikringsenheten
er aktivert, kan bakdørene ikke åpnes
fra innsiden.
Enhet for nødlåsing av fordør på
passasjerside og bakdører
Gjør det mulig å lukke dørene uten
strømtilførsel. Sett inn nøkkelens
metallinnlegg i sete 1 indikert på
fig. 8 (fordør på passasjersiden) eller 1
fig. 9 (bakdører) og deretter vri om
nøkkelen i retning med klokken og
deretter ta den ut av låsen 1.Start åpne/lukkemekanisme ved
dørene
Etter en mulig batterifrakobling eller
avbrudd av vernesikringen, må du
"initialisere" mekanismen for å
åpne/lukke dørene som på følgende
måte:
lukk igjen alle dører;
trykk på-knappen på
fjernkontrollen.
trykk på-knappen på
fjernkontrollen.
FORSIKTIG
8)I det tilfelle barnesikringen og lukkingen
som er beskrevet ovanfor er aktivert, vil
dørene ikke åpnes når du trykker på den
innvendige spaken på bildøren. I dette
tilfellet vil det være nødvendig å trekke det
ytre håndtaket for å åpne døren. Hvis du
aktiverer systemet for lukking i
nødsituasjoner, blir knappen for
låsing/åpning av dørenes sentrallås ikke
inaktivert.
9)La ALDRI barn være alene i bilen, du
skal ikke engang forlate bilen med dørene
låst opp i et sted som er lett tilgjengelig for
barn. Barn kan bli skadet alvorlig eller
dødelig. Pass også på at barn ikke
uforvarende aktiverer parkeringsbremsen,
aktiverer bremsepedalen eller
automatgirspaken (hvis tilgjengelig).10)Bruk alltid denne enheten når du
transporter barn. Etter aktiveringen av
anlegget på begge bakdørene, sjekk deres
faktiske aktivering ved hjelp av dørenes
innvendige håndtak.
ADVARSEL
2)Sørg for at du har nøkkelen med deg på
tidspunktet for lukking av en dør eller
bakluken, for ikke å blokkere nøkkelen inne i
bilen. Når den er låst inne, kan nøkkelen
kun gjenopprettes med bruk av den andre
nøkkelen som inngår.
3)I det tilfelle barnesikringen og lukkingen
som er beskrevet ovanfor er aktivert, vil
dørene ikke åpnes når du trykker på den
innvendige spaken på bildøren. I dette
tilfellet vil det være nødvendig å trekke det
ytre håndtaket for å åpne døren. Hvis du
aktiverer systemet for lukking i
nødsituasjoner, blir knappen for
låsing/åpning av sentrallåset ikke inaktivert.
904056J0007EM
14
BLI KJENT MED DIN BIL

SETER
Forsetene kan reguleres for å sikre
maksimal komfort.
Regulering av førersetet må i tillegg
utføres mens man husker på at, når
man holder skuldrene godt støttet inntil
ryggstøet, må førerens håndledd nå
den høye delen av rammen på rattet.
I tillegg må det være mulig å trykke
clutchpedalen helt inn med venstre fot,
for versjoner med manuell girkasse,
eller trykke bremsepedalen helt inn med
høyre fot (versjoner med automat
girkasse, hvor dette finnes).
SETEN FORAN MED
MANUELL JUSTERING
11)
4)
Regulering for-/bakover
Løft spaken 1 fig. 10 og skyv setet
forover eller bakover.
12)
ADVARSEL Juster mens du sitter på
vedkommende sete (fører- eller
passasjersiden).
Høydejustering
(hvor dette finnes)
Bruk spaken 2, vendt opp eller ned, til
du når ønsket høyde.
ADVARSEL Utfør reguleringen mens du
sitter på det aktuelle setet (førersiden
eller passasjersiden).
Regulering av seteryggen
Bruk spaken 3 og følg med
ryggstøttens bevegelse med kroppen
(hold spaken aktivert til du når ønsket
posisjon, slipp den siden).
Elektrisk korsryggjustering
(hvor dette finnes)
Med tenningslåset på MAR, skal du
trykke på knappen 1 fig. 11 for å justere
korsryggstøtten som gir maksimal
komfort.
ELEKTRISK
OPPVARMING AV
FORSETENE
(hvor dette finnes)
14) 15)
Med tenningslåset på MAR, skal du
trykke på knappene
fig. 12 på
instrumentpanelet.
10P2000013-000-00011P2000012-000-000
12P2000018-000-000
15

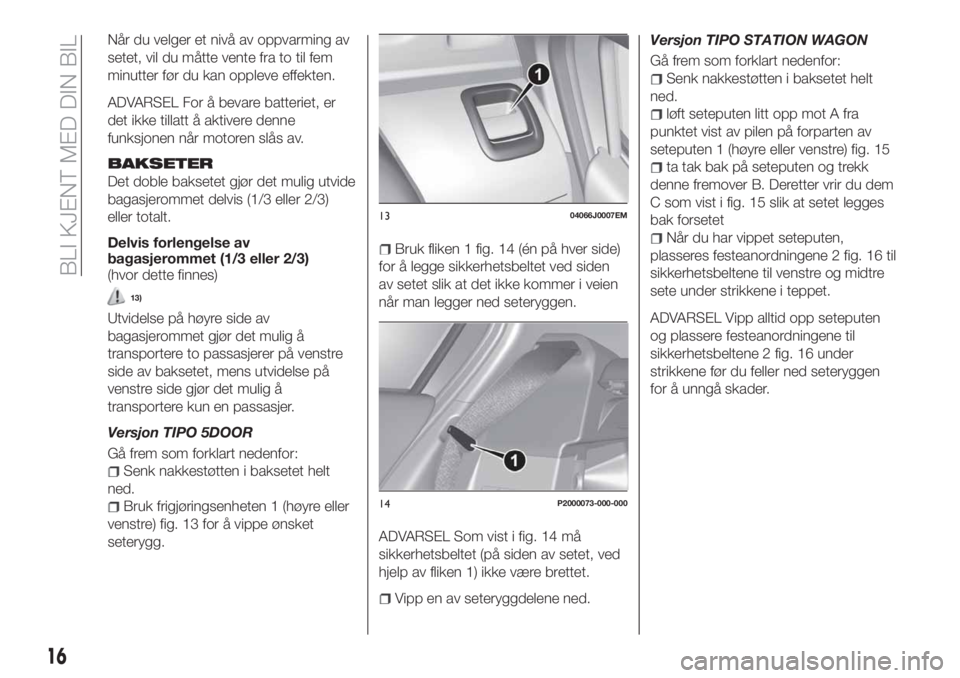

Når du velger et nivå av oppvarming av
setet, vil du måtte vente fra to til fem
minutter før du kan oppleve effekten.
ADVARSEL For å bevare batteriet, er
det ikke tillatt å aktivere denne
funksjonen når motoren slås av.
BAKSETER
Det doble baksetet gjør det mulig utvide
bagasjerommet delvis (1/3 eller 2/3)
eller totalt.
Delvis forlengelse av
bagasjerommet (1/3 eller 2/3)
(hvor dette finnes)
13)
Utvidelse på høyre side av
bagasjerommet gjør det mulig å
transportere to passasjerer på venstre
side av baksetet, mens utvidelse på
venstre side gjør det mulig å
transportere kun en passasjer.
Versjon TIPO 5DOOR
Gå frem som forklart nedenfor:
Senk nakkestøtten i baksetet helt
ned.
Bruk frigjøringsenheten 1 (høyre eller
venstre) fig. 13 for å vippe ønsket
seterygg.
Bruk fliken 1 fig. 14 (én på hver side)
for å legge sikkerhetsbeltet ved siden
av setet slik at det ikke kommer i veien
når man legger ned seteryggen.
ADVARSEL Som vist i fig. 14 må
sikkerhetsbeltet (på siden av setet, ved
hjelp av fliken 1) ikke være brettet.
Vipp en av seteryggdelene ned.Versjon TIPO STATION WAGON
Gå frem som forklart nedenfor:
Senk nakkestøtten i baksetet helt
ned.
løft seteputen litt opp mot A fra
punktet vist av pilen på forparten av
seteputen 1 (høyre eller venstre) fig. 15
ta tak bak på seteputen og trekk
denne fremover B. Deretter vrir du dem
C som vist i fig. 15 slik at setet legges
bak forsetet
Når du har vippet seteputen,
plasseres festeanordningene 2 fig. 16 til
sikkerhetsbeltene til venstre og midtre
sete under strikkene i teppet.
ADVARSEL Vipp alltid opp seteputen
og plassere festeanordningene til
sikkerhetsbeltene 2 fig. 16 under
strikkene før du feller ned seteryggen
for å unngå skader.
1304066J0007EM
14P2000073-000-000
16
BLI KJENT MED DIN BIL

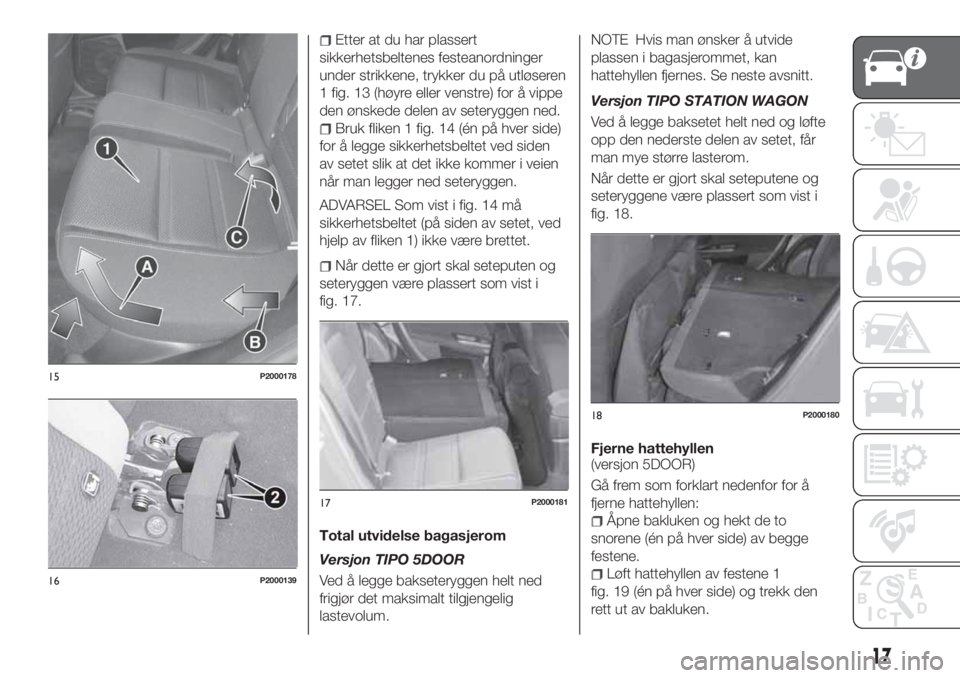

Etter at du har plassert
sikkerhetsbeltenes festeanordninger
under strikkene, trykker du på utløseren
1 fig. 13 (høyre eller venstre) for å vippe
den ønskede delen av seteryggen ned.
Bruk fliken 1 fig. 14 (én på hver side)
for å legge sikkerhetsbeltet ved siden
av setet slik at det ikke kommer i veien
når man legger ned seteryggen.
ADVARSEL Som vist i fig. 14 må
sikkerhetsbeltet (på siden av setet, ved
hjelp av fliken 1) ikke være brettet.
Når dette er gjort skal seteputen og
seteryggen være plassert som vist i
fig. 17.
Total utvidelse bagasjerom
Versjon TIPO 5DOOR
Ved å legge bakseteryggen helt ned
frigjør det maksimalt tilgjengelig
lastevolum.
NOTE Hvis man ønsker å utvide
plassen i bagasjerommet, kan
hattehyllen fjernes. Se neste avsnitt.
Versjon TIPO STATION WAGON
Ved å legge baksetet helt ned og løfte
opp den nederste delen av setet, får
man mye større lasterom.
Når dette er gjort skal seteputene og
seteryggene være plassert som vist i
fig. 18.
Fjerne hattehyllen
(versjon 5DOOR)
Gå frem som forklart nedenfor for å
fjerne hattehyllen:
Åpne bakluken og hekt de to
snorene (én på hver side) av begge
festene.
Løft hattehyllen av festene 1
fig. 19 (én på hver side) og trekk den
rett ut av bakluken.
15P2000178
16P2000139
17P2000181
18P2000180
17

NOTE Hattehyllen 1 fig. 20 kan legges
midlertidig bak baksetene som vist på
tegningen.
Reposisjonering av seteryggen
13)
Løft seteryggene og presse dem tilbake
til du hører låseklikk fra begge
låsmekanismene. Visuelt sjekke
forsvinningen av de røde hakkene frafrigjøringsenhetene 1 fig. 13. Hakkene
av rød farge, henholdsvis, indikerer at
ryggstøet ikke har blitt hektet ordentlig
på.
Gjenoppretting av setene
(versjon TIPO STATION WAGON)
Når du har satt seteryggene på plass
igjen, tar du sikkerhetsbeltenes
festeanordninger ut av strikkene og
kontrollerer at de kan dreie fritt. Sjekk at
det ikke ligger noen gjenstander på
seteputen. Løft opp seteputene, legg
dem inn under seteryggen og trykk slik
at de fester seg. Kontrollere visuelt at
de står i samme stilling som før du la
dem ned.
ADVARSEL Frigjør alltid
sikkerhetsbeltenes festeanordninger før
du setter seteputen på plass igjen, slik
at den kan plasseres korrekt og ikke
skades.
FORSIKTIG
11)Alle justeringer må utføres når bilen står
stille.
12)Når reguleringsspaken slippes, skal du
alltid sjekkeat setet er låst på guidene ved å
prøve å flytte den frem og tilbake.
Mangelen av denne blokkering kan
resultere i at setet beveger seg plutselig og
føre til at du mister kontrollen over bilen.13)Kontroller at seteryggene er korrekt
hektet på begge sider ("røde hakk" som
ikke er synlige) for å forebygge at de kan
projiseres frem og skade passasjerer, ved
kraftig nedbremsing.
14)Personer som er ufølsomme for
hudsmerte, på grunn av alderdom, kronisk
sykdom, diabetes, ryggmargsskader,
medisinsk behandling, alkoholbruk,
utmattelse, eller andre fysiske forhold, må
være forsiktig når de bruker setevarmeren.
Det kan forårsake brannskader selv ved
lave temperaturer, spesielt hvis det brukes i
lange perioder.
15)Ikke plasser gjenstander på setet eller
på baksiden som kan skape isolasjon fra
varmen, for eksempel et teppe eller en
pute. Dette kan føre til overoppheting av
setets oppvarmingsenhet. Hvis du setter
deg på et oppvarmet sete, kan alvorlige
brannskader oppstå på grunn av
temperaturøkningen på seteoverflaten.
ADVARSEL
4)Polstringens stoff på setene er
dimensjonert for å tåle lang slitasje ved
normal bruk av bilen. Uansett er det
nødvendig å forebygge friksjon og/eller
langvarig bruk av tilbehør som
metallspenner, hekter, borrelås og lignende,
fordi de innvirker på en lokalisert måte og
med høyt trykk på stoffet og kan derfor
skade fôret.
19P1030178-000-002
20P2000182
18
BLI KJENT MED DIN BIL
