FIAT TIPO 5DOORS STATION WAGON 2018 Drift- og vedlikeholdshåndbok (in Norwegian)

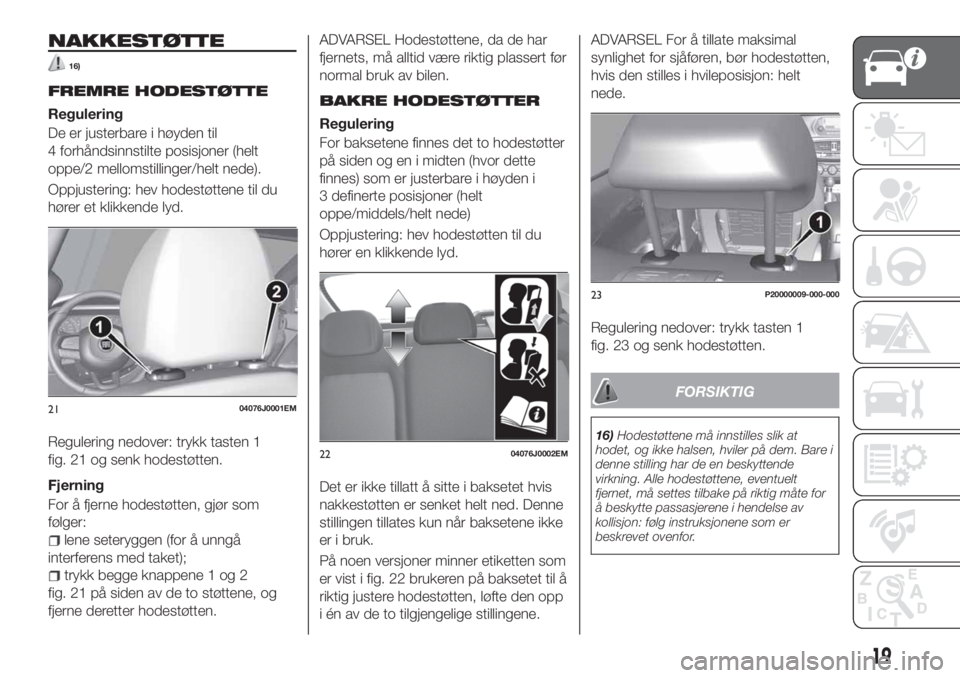

NAKKESTØTTE
16)
FREMRE HODESTØTTE
Regulering
De er justerbare i høyden til
4 forhåndsinnstilte posisjoner (helt
oppe/2 mellomstillinger/helt nede).
Oppjustering: hev hodestøttene til du
hører et klikkende lyd.
Regulering nedover: trykk tasten 1
fig. 21 og senk hodestøtten.
Fjerning
For å fjerne hodestøtten, gjør som
følger:
lene seteryggen (for å unngå
interferens med taket);
trykk begge knappene 1 og 2
fig. 21 på siden av de to støttene, og
fjerne deretter hodestøtten.
ADVARSEL Hodestøttene, da de har
fjernets, må alltid være riktig plassert før
normal bruk av bilen.
BAKRE HODESTØTTER
Regulering
For baksetene finnes det to hodestøtter
på siden og en i midten (hvor dette
finnes) som er justerbare i høyden i
3 definerte posisjoner (helt
oppe/middels/helt nede)
Oppjustering: hev hodestøtten til du
hører en klikkende lyd.
Det er ikke tillatt å sitte i baksetet hvis
nakkestøtten er senket helt ned. Denne
stillingen tillates kun når baksetene ikke
er i bruk.
På noen versjoner minner etiketten som
er vist i fig. 22 brukeren på baksetet til å
riktig justere hodestøtten, løfte den opp
i én av de to tilgjengelige stillingene.
ADVARSEL For å tillate maksimal
synlighet for sjåføren, bør hodestøtten,
hvis den stilles i hvileposisjon: helt
nede.
Regulering nedover: trykk tasten 1
fig. 23 og senk hodestøtten.
FORSIKTIG
16)Hodestøttene må innstilles slik at
hodet, og ikke halsen, hviler på dem. Bare i
denne stilling har de en beskyttende
virkning. Alle hodestøttene, eventuelt
fjernet, må settes tilbake på riktig måte for
å beskytte passasjerene i hendelse av
kollisjon: følg instruksjonene som er
beskrevet ovenfor.
2104076J0001EM
2204076J0002EM
23P20000009-000-000
19

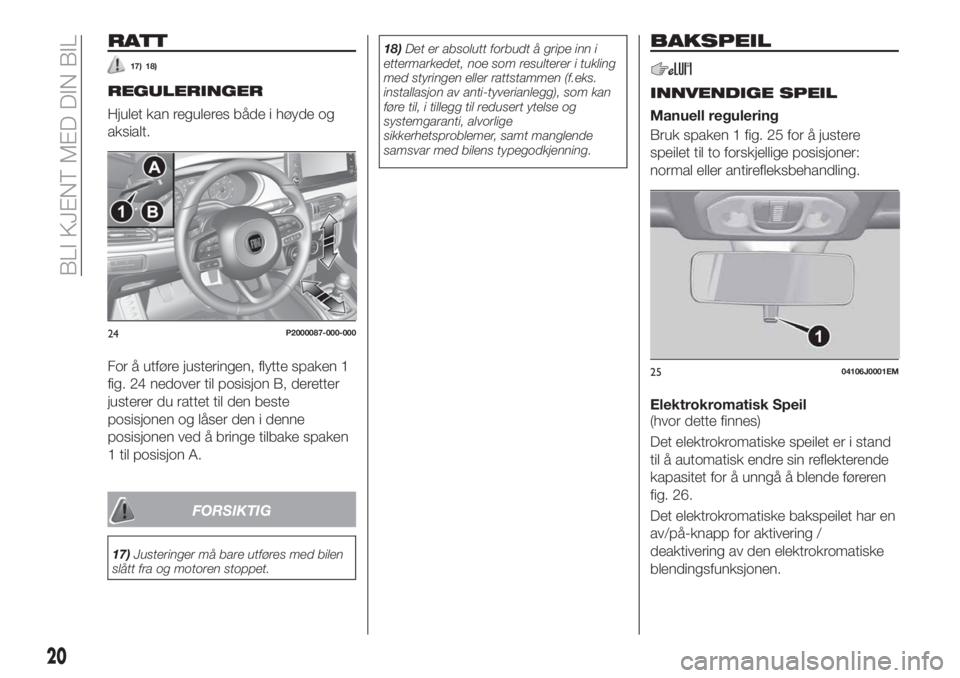

RATT
17) 18)
REGULERINGER
Hjulet kan reguleres både i høyde og
aksialt.
For å utføre justeringen, flytte spaken 1
fig. 24 nedover til posisjon B, deretter
justerer du rattet til den beste
posisjonen og låser den i denne
posisjonen ved å bringe tilbake spaken
1 til posisjon A.
FORSIKTIG
17)Justeringer må bare utføres med bilen
slått fra og motoren stoppet.18)Det er absolutt forbudt å gripe inn i
ettermarkedet, noe som resulterer i tukling
med styringen eller rattstammen (f.eks.
installasjon av anti-tyverianlegg), som kan
føre til, i tillegg til redusert ytelse og
systemgaranti, alvorlige
sikkerhetsproblemer, samt manglende
samsvar med bilens typegodkjenning.
BAKSPEIL
INNVENDIGE SPEIL
Manuell regulering
Bruk spaken 1 fig. 25 for å justere
speilet til to forskjellige posisjoner:
normal eller antirefleksbehandling.
Elektrokromatisk Speil
(hvor dette finnes)
Det elektrokromatiske speilet er i stand
til å automatisk endre sin reflekterende
kapasitet for å unngå å blende føreren
fig. 26.
Det elektrokromatiske bakspeilet har en
av/på-knapp for aktivering /
deaktivering av den elektrokromatiske
blendingsfunksjonen.
24P2000087-000-000
2504106J0001EM
20
BLI KJENT MED DIN BIL

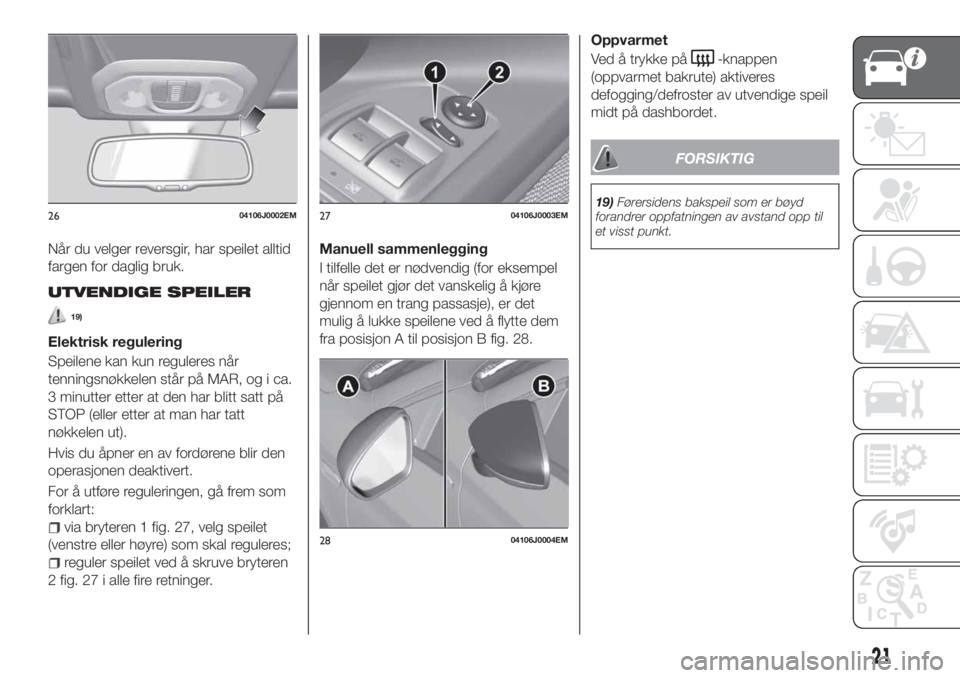

Når du velger reversgir, har speilet alltid
fargen for daglig bruk.
UTVENDIGE SPEILER
19)
Elektrisk regulering
Speilene kan kun reguleres når
tenningsnøkkelen står på MAR, og i ca.
3 minutter etter at den har blitt satt på
STOP (eller etter at man har tatt
nøkkelen ut).
Hvis du åpner en av fordørene blir den
operasjonen deaktivert.
For å utføre reguleringen, gå frem som
forklart:
via bryteren 1 fig. 27, velg speilet
(venstre eller høyre) som skal reguleres;
reguler speilet ved å skruve bryteren
2 fig. 27 i alle fire retninger.Manuell sammenlegging
I tilfelle det er nødvendig (for eksempel
når speilet gjør det vanskelig å kjøre
gjennom en trang passasje), er det
mulig å lukke speilene ved å flytte dem
fra posisjon A til posisjon B fig. 28.Oppvarmet
Ved å trykke på
-knappen
(oppvarmet bakrute) aktiveres
defogging/defroster av utvendige speil
midt på dashbordet.
FORSIKTIG
19)Førersidens bakspeil som er bøyd
forandrer oppfatningen av avstand opp til
et visst punkt.2604106J0002EM2704106J0003EM
2804106J0004EM
21

EKSTERNE
LYSEENHETER

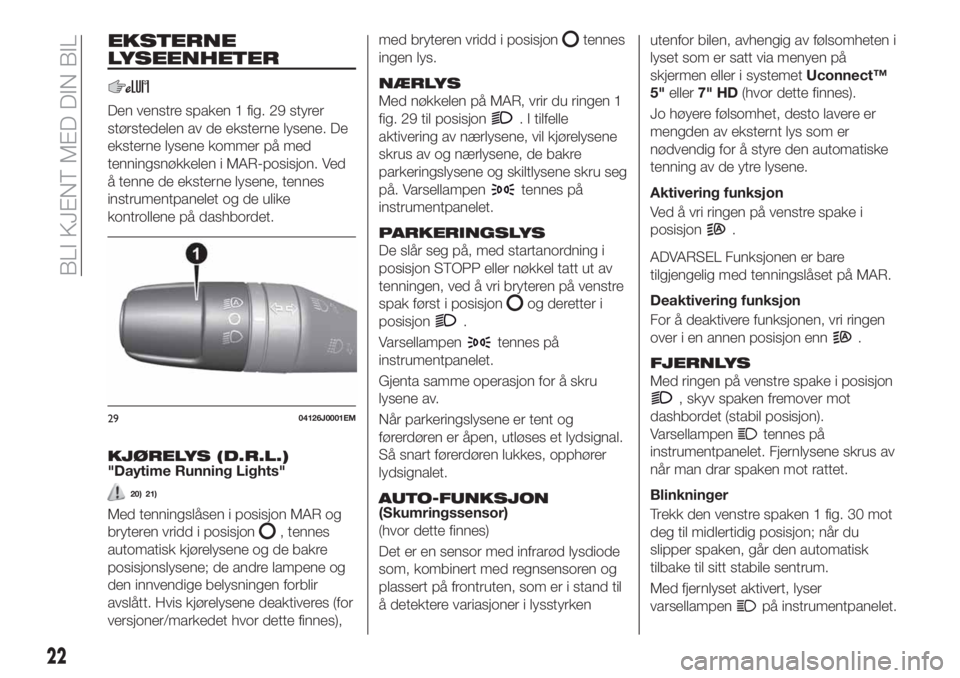

Den venstre spaken 1 fig. 29 styrer
størstedelen av de eksterne lysene. De
eksterne lysene kommer på med
tenningsnøkkelen i MAR-posisjon. Ved
å tenne de eksterne lysene, tennes
instrumentpanelet og de ulike
kontrollene på dashbordet.
KJØRELYS (D.R.L.)"Daytime Running Lights"
20) 21)
Med tenningslåsen i posisjon MAR og
bryteren vridd i posisjon
, tennes
automatisk kjørelysene og de bakre
posisjonslysene; de andre lampene og
den innvendige belysningen forblir
avslått. Hvis kjørelysene deaktiveres (for
versjoner/markedet hvor dette finnes),med bryteren vridd i posisjon
tennes
ingen lys.
NÆRLYS
Med nøkkelen på MAR, vrir du ringen 1
fig. 29 til posisjon
. I tilfelle
aktivering av nærlysene, vil kjørelysene
skrus av og nærlysene, de bakre
parkeringslysene og skiltlysene skru seg
på. Varsellampen
tennes på
instrumentpanelet.
PARKERINGSLYS
De slår seg på, med startanordning i
posisjon STOPP eller nøkkel tatt ut av
tenningen, ved å vri bryteren på venstre
spak først i posisjon
og deretter i
posisjon
.
Varsellampen
tennes på
instrumentpanelet.
Gjenta samme operasjon for å skru
lysene av.
Når parkeringslysene er tent og
førerdøren er åpen, utløses et lydsignal.
Så snart førerdøren lukkes, opphører
lydsignalet.
AUTO-FUNKSJON(Skumringssensor)
(hvor dette finnes)
Det er en sensor med infrarød lysdiode
som, kombinert med regnsensoren og
plassert på frontruten, som er i stand til
å detektere variasjoner i lysstyrkenutenfor bilen, avhengig av følsomheten i
lyset som er satt via menyen på
skjermen eller i systemetUconnect™
5"eller7" HD(hvor dette finnes).
Jo høyere følsomhet, desto lavere er
mengden av eksternt lys som er
nødvendig for å styre den automatiske
tenning av de ytre lysene.
Aktivering funksjon
Ved å vri ringen på venstre spake i
posisjon
.
ADVARSEL Funksjonen er bare
tilgjengelig med tenningslåset på MAR.
Deaktivering funksjon
For å deaktivere funksjonen, vri ringen
over i en annen posisjon enn
.
FJERNLYS
Med ringen på venstre spake i posisjon
, skyv spaken fremover mot
dashbordet (stabil posisjon).
Varsellampen
tennes på
instrumentpanelet. Fjernlysene skrus av
når man drar spaken mot rattet.
Blinkninger
Trekk den venstre spaken 1 fig. 30 mot
deg til midlertidig posisjon; når du
slipper spaken, går den automatisk
tilbake til sitt stabile sentrum.
Med fjernlyset aktivert, lyser
varsellampen
på instrumentpanelet.
2904126J0001EM
22
BLI KJENT MED DIN BIL

JUSTERINGSANORDNING
LYKTINNSTILLING
Frontlysets nivellering fungerer med
tenningslåset på MAR og dyppet
nærlys.
For regulering, bruk knappene
og
plassert på kommadorammen.
Displayet på dashbordet viser
posisjonen til strålene i forhold til
forskriftene.
Posisjon 0:en eller to personer i
forsetene;
Posisjon 1: 4 eller 5 personer:
Posisjon 2: 4 eller 5 personer + last i
bagasjerommet:
Posisjon 3; fører + maksimum last
som er tillatt plassert kun i
bagasjerommet.
ADVARSEL Sjekk frontlysenes
retningsinnstilling hver gang du endrer
vekt for lasten du transporterer.
TÅKELYS
(der dette finnes)
Du finner trykknappen for tåkelyset på
venstre instrumentpanel (trykknapp 1
fig. 32 ). Med tåkelyset aktivert, lyser
varsellampen
på instrumentpanelet.
Når tenningsnøkkelen står på MAR og
posisjonslysene og nærlysene er tent,
trykker du på knappen 1 for å tenne
tåkelysene.
For å slå av tåkelysene, trykk igjen på
knappen 1 eller vri bryteren på venstre
spak fig. 29 til
, eller sett
tenningsnøkkelen på STOP.Cornering lights
Med tente nærlys og under hastigheter
som ikke overstiger 40 km/t, ved rattets
vide rotasjonsvinkler eller når
blinklysene settes på, tennes det lys
(integrert med tåkelys) rettet mot
svingretningen som utvider
belysningsvinkelen om natten.
TÅKEBAKLYS(hvor dette finnes)
Du finner trykknappen for tåkelyset bak
på venstre instrumentpanel (trykknapp
1 fig. 33 ). Når tåkebaklyset er slått på,
tennes varsellampen
på
instrumentpanelet.
Når tenningsnøkkelen står på MAR og
nærlysene eller tåkelysene er tent,
trykker du på knappen 1 for å tenne
tåkelysene bak.
3004126J0002EM
3104126J0003EM
3204126J0008EM
23

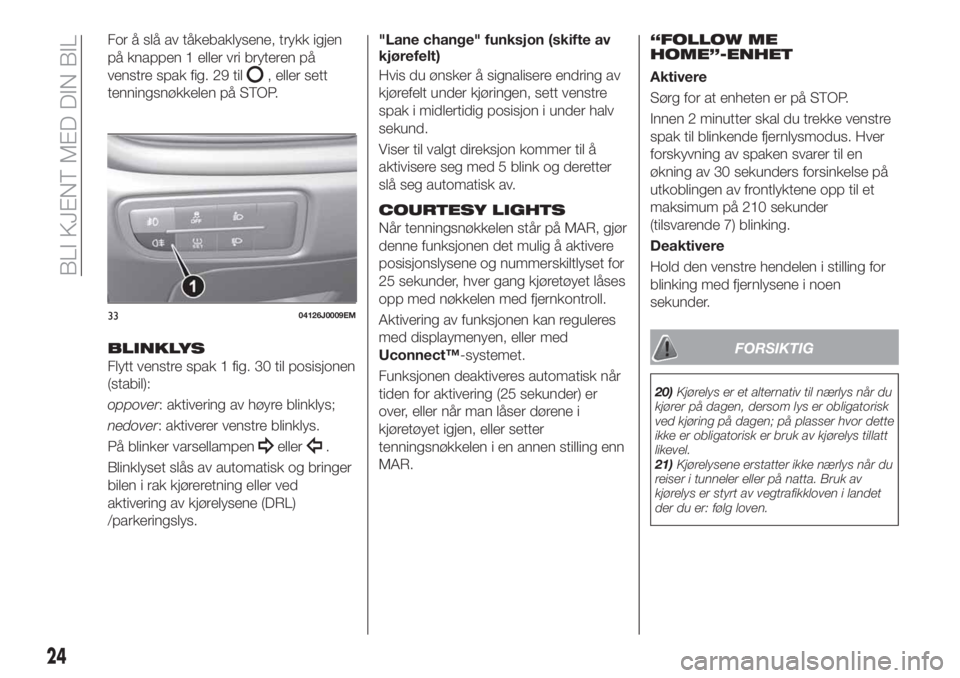

For å slå av tåkebaklysene, trykk igjen
på knappen 1 eller vri bryteren på
venstre spak fig. 29 til
, eller sett
tenningsnøkkelen på STOP.
BLINKLYS
Flytt venstre spak 1 fig. 30 til posisjonen
(stabil):
oppover: aktivering av høyre blinklys;
nedover: aktiverer venstre blinklys.
På blinker varsellampen
eller.
Blinklyset slås av automatisk og bringer
bilen i rak kjøreretning eller ved
aktivering av kjørelysene (DRL)
/parkeringslys."Lane change" funksjon (skifte av
kjørefelt)
Hvis du ønsker å signalisere endring av
kjørefelt under kjøringen, sett venstre
spak i midlertidig posisjon i under halv
sekund.
Viser til valgt direksjon kommer til å
aktivisere seg med 5 blink og deretter
slå seg automatisk av.
COURTESY LIGHTS
Når tenningsnøkkelen står på MAR, gjør
denne funksjonen det mulig å aktivere
posisjonslysene og nummerskiltlyset for
25 sekunder, hver gang kjøretøyet låses
opp med nøkkelen med fjernkontroll.
Aktivering av funksjonen kan reguleres
med displaymenyen, eller med
Uconnect™-systemet.
Funksjonen deaktiveres automatisk når
tiden for aktivering (25 sekunder) er
over, eller når man låser dørene i
kjøretøyet igjen, eller setter
tenningsnøkkelen i en annen stilling enn
MAR.
“FOLLOW ME
HOME”-ENHET
Aktivere
Sørg for at enheten er på STOP.
Innen 2 minutter skal du trekke venstre
spak til blinkende fjernlysmodus. Hver
forskyvning av spaken svarer til en
økning av 30 sekunders forsinkelse på
utkoblingen av frontlyktene opp til et
maksimum på 210 sekunder
(tilsvarende 7) blinking.
Deaktivere
Hold den venstre hendelen i stilling for
blinking med fjernlysene i noen
sekunder.
FORSIKTIG
20)Kjørelys er et alternativ til nærlys når du
kjører på dagen, dersom lys er obligatorisk
ved kjøring på dagen; på plasser hvor dette
ikke er obligatorisk er bruk av kjørelys tillatt
likevel.
21)Kjørelysene erstatter ikke nærlys når du
reiser i tunneler eller på natta. Bruk av
kjørelys er styrt av vegtrafikkloven i landet
der du er: følg loven.
3304126J0009EM
24
BLI KJENT MED DIN BIL

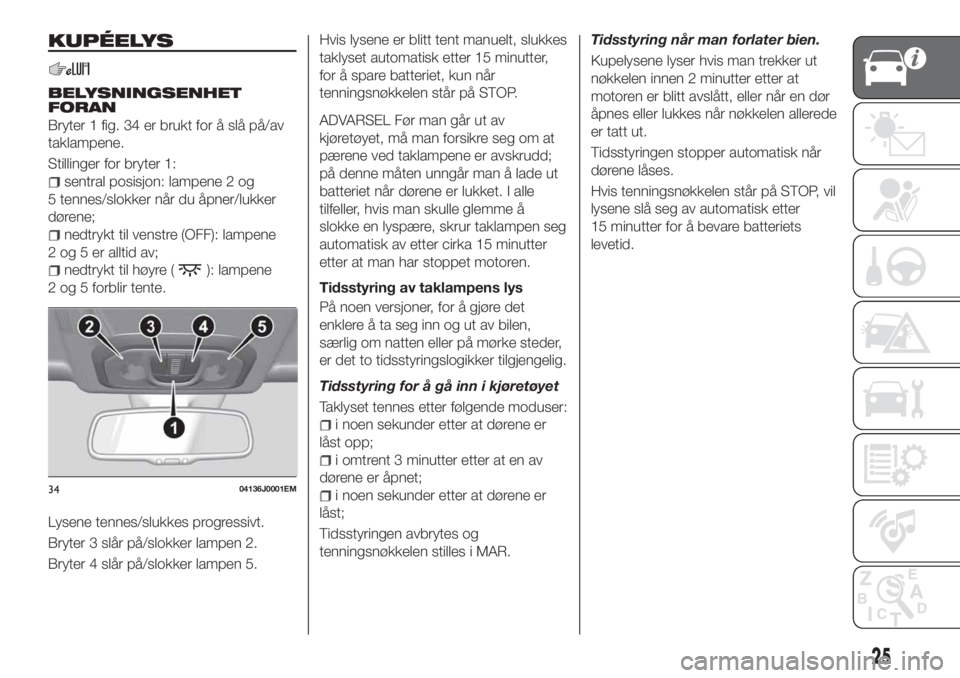

KUPÉELYS
BELYSNINGSENHET
FORAN
Bryter 1 fig. 34 er brukt for å slå på/av
taklampene.
Stillinger for bryter 1:
sentral posisjon: lampene 2 og
5 tennes/slokker når du åpner/lukker
dørene;
nedtrykt til venstre (OFF): lampene
2 og 5 er alltid av;
nedtrykt til høyre (): lampene
2 og 5 forblir tente.
Lysene tennes/slukkes progressivt.
Bryter 3 slår på/slokker lampen 2.
Bryter 4 slår på/slokker lampen 5.Hvis lysene er blitt tent manuelt, slukkes
taklyset automatisk etter 15 minutter,
for å spare batteriet, kun når
tenningsnøkkelen står på STOP.
ADVARSEL Før man går ut av
kjøretøyet, må man forsikre seg om at
pærene ved taklampene er avskrudd;
på denne måten unngår man å lade ut
batteriet når dørene er lukket. I alle
tilfeller, hvis man skulle glemme å
slokke en lyspære, skrur taklampen seg
automatisk av etter cirka 15 minutter
etter at man har stoppet motoren.
Tidsstyring av taklampens lys
På noen versjoner, for å gjøre det
enklere å ta seg inn og ut av bilen,
særlig om natten eller på mørke steder,
er det to tidsstyringslogikker tilgjengelig.
Tidsstyring for å gå inn i kjøretøyet
Taklyset tennes etter følgende moduser:
i noen sekunder etter at dørene er
låst opp;
i omtrent 3 minutter etter at en av
dørene er åpnet;
i noen sekunder etter at dørene er
låst;
Tidsstyringen avbrytes og
tenningsnøkkelen stilles i MAR.Tidsstyring når man forlater bien.
Kupelysene lyser hvis man trekker ut
nøkkelen innen 2 minutter etter at
motoren er blitt avslått, eller når en dør
åpnes eller lukkes når nøkkelen allerede
er tatt ut.
Tidsstyringen stopper automatisk når
dørene låses.
Hvis tenningsnøkkelen står på STOP, vil
lysene slå seg av automatisk etter
15 minutter for å bevare batteriets
levetid.3404136J0001EM
25

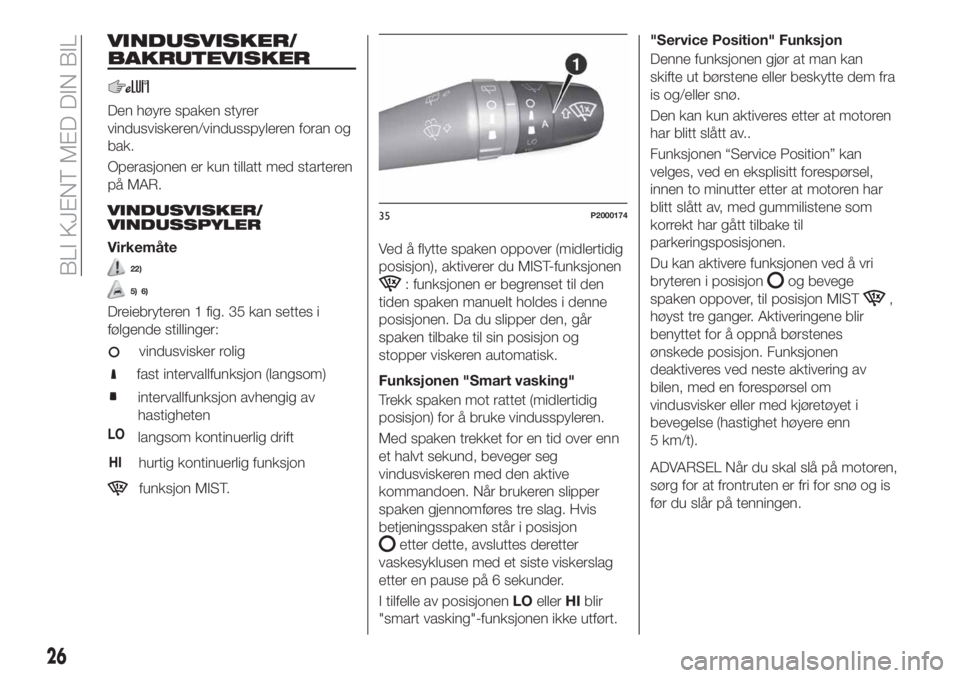

VINDUSVISKER/
BAKRUTEVISKER
Den høyre spaken styrer
vindusviskeren/vindusspyleren foran og
bak.
Operasjonen er kun tillatt med starteren
på MAR.
VINDUSVISKER/
VINDUSSPYLER
Virkemåte
22)
5) 6)
Dreiebryteren 1 fig. 35 kan settes i
følgende stillinger:
vindusvisker rolig
fast intervallfunksjon (langsom)
intervallfunksjon avhengig av
hastigheten
LOlangsom kontinuerlig drift
HIhurtig kontinuerlig funksjon
funksjon MIST.
Ved å flytte spaken oppover (midlertidig
posisjon), aktiverer du MIST-funksjonen
: funksjonen er begrenset til den
tiden spaken manuelt holdes i denne
posisjonen. Da du slipper den, går
spaken tilbake til sin posisjon og
stopper viskeren automatisk.
Funksjonen "Smart vasking"
Trekk spaken mot rattet (midlertidig
posisjon) for å bruke vindusspyleren.
Med spaken trekket for en tid over enn
et halvt sekund, beveger seg
vindusviskeren med den aktive
kommandoen. Når brukeren slipper
spaken gjennomføres tre slag. Hvis
betjeningsspaken står i posisjon
etter dette, avsluttes deretter
vaskesyklusen med et siste viskerslag
etter en pause på 6 sekunder.
I tilfelle av posisjonenLOellerHIblir
"smart vasking"-funksjonen ikke utført."Service Position" Funksjon
Denne funksjonen gjør at man kan
skifte ut børstene eller beskytte dem fra
is og/eller snø.
Den kan kun aktiveres etter at motoren
har blitt slått av..
Funksjonen “Service Position” kan
velges, ved en eksplisitt forespørsel,
innen to minutter etter at motoren har
blitt slått av, med gummilistene som
korrekt har gått tilbake til
parkeringsposisjonen.
Du kan aktivere funksjonen ved å vri
bryteren i posisjon
og bevege
spaken oppover, til posisjon MIST
,
høyst tre ganger. Aktiveringene blir
benyttet for å oppnå børstenes
ønskede posisjon. Funksjonen
deaktiveres ved neste aktivering av
bilen, med en forespørsel om
vindusvisker eller med kjøretøyet i
bevegelse (hastighet høyere enn
5 km/t).
ADVARSEL Når du skal slå på motoren,
sørg for at frontruten er fri for snø og is
før du slår på tenningen.
35P2000174
26
BLI KJENT MED DIN BIL

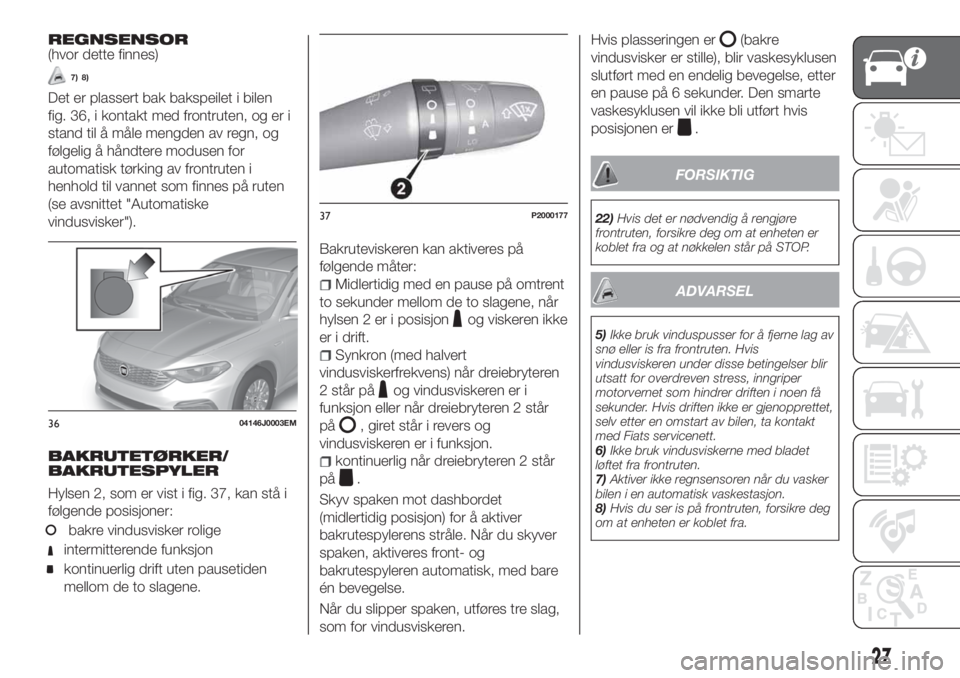

REGNSENSOR(hvor dette finnes)
7) 8)
Det er plassert bak bakspeilet i bilen
fig. 36, i kontakt med frontruten, og er i
stand til å måle mengden av regn, og
følgelig å håndtere modusen for
automatisk tørking av frontruten i
henhold til vannet som finnes på ruten
(se avsnittet "Automatiske
vindusvisker").
BAKRUTETØRKER/
BAKRUTESPYLER
Hylsen 2, som er vist i fig. 37, kan stå i
følgende posisjoner:
bakre vindusvisker rolige
intermitterende funksjon
kontinuerlig drift uten pausetiden
mellom de to slagene.
Bakruteviskeren kan aktiveres på
følgende måter:
Midlertidig med en pause på omtrent
to sekunder mellom de to slagene, når
hylsen 2 er i posisjon
og viskeren ikke
er i drift.
Synkron (med halvert
vindusviskerfrekvens) når dreiebryteren
2 står på
og vindusviskeren er i
funksjon eller når dreiebryteren 2 står
på
, giret står i revers og
vindusviskeren er i funksjon.
kontinuerlig når dreiebryteren 2 står
på
.
Skyv spaken mot dashbordet
(midlertidig posisjon) for å aktiver
bakrutespylerens stråle. Når du skyver
spaken, aktiveres front- og
bakrutespyleren automatisk, med bare
én bevegelse.
Når du slipper spaken, utføres tre slag,
som for vindusviskeren.Hvis plasseringen er
(bakre
vindusvisker er stille), blir vaskesyklusen
slutført med en endelig bevegelse, etter
en pause på 6 sekunder. Den smarte
vaskesyklusen vil ikke bli utført hvis
posisjonen er
.
FORSIKTIG
22)Hvis det er nødvendig å rengjøre
frontruten, forsikre deg om at enheten er
koblet fra og at nøkkelen står på STOP.
ADVARSEL
5)Ikke bruk vinduspusser for å fjerne lag av
snø eller is fra frontruten. Hvis
vindusviskeren under disse betingelser blir
utsatt for overdreven stress, inngriper
motorvernet som hindrer driften i noen få
sekunder. Hvis driften ikke er gjenopprettet,
selv etter en omstart av bilen, ta kontakt
med Fiats servicenett.
6)Ikke bruk vindusviskerne med bladet
løftet fra frontruten.
7)Aktiver ikke regnsensoren når du vasker
bilen i en automatisk vaskestasjon.
8)Hvis du ser is på frontruten, forsikre deg
om at enheten er koblet fra.
3604146J0003EM
37P2000177
27

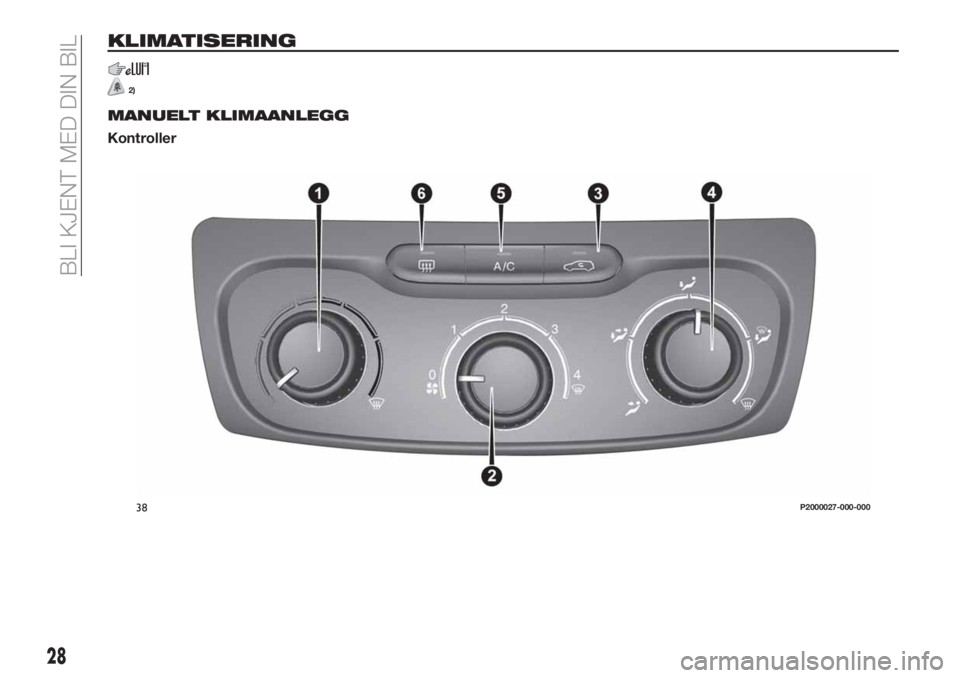

KLIMATISERING
2)
MANUELT KLIMAANLEGG
Kontroller
38P2000027-000-000
28
BLI KJENT MED DIN BIL
