FIAT TIPO 5DOORS STATION WAGON 2018 Drift- og vedlikeholdshåndbok (in Norwegian)

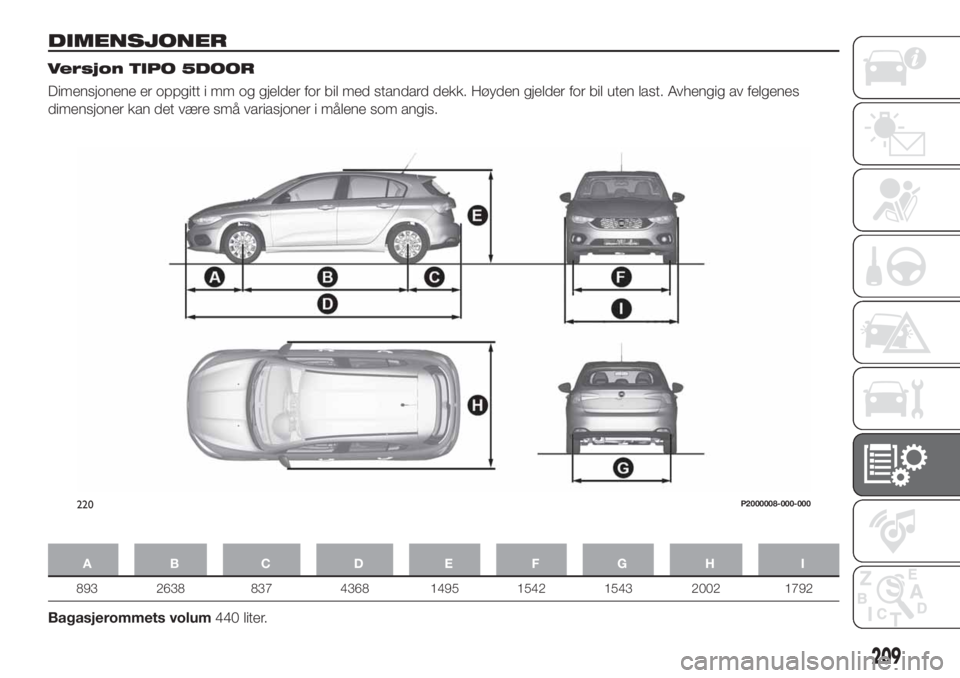

DIMENSJONER
Versjon TIPO 5DOOR
Dimensjonene er oppgitt i mm og gjelder for bil med standard dekk. Høyden gjelder for bil uten last. Avhengig av felgenes
dimensjoner kan det være små variasjoner i målene som angis.
AB C D EFGH I
893 2638 837 4368 1495 1542 1543 2002 1792
Bagasjerommets volum440 liter.
220P2000008-000-000
209

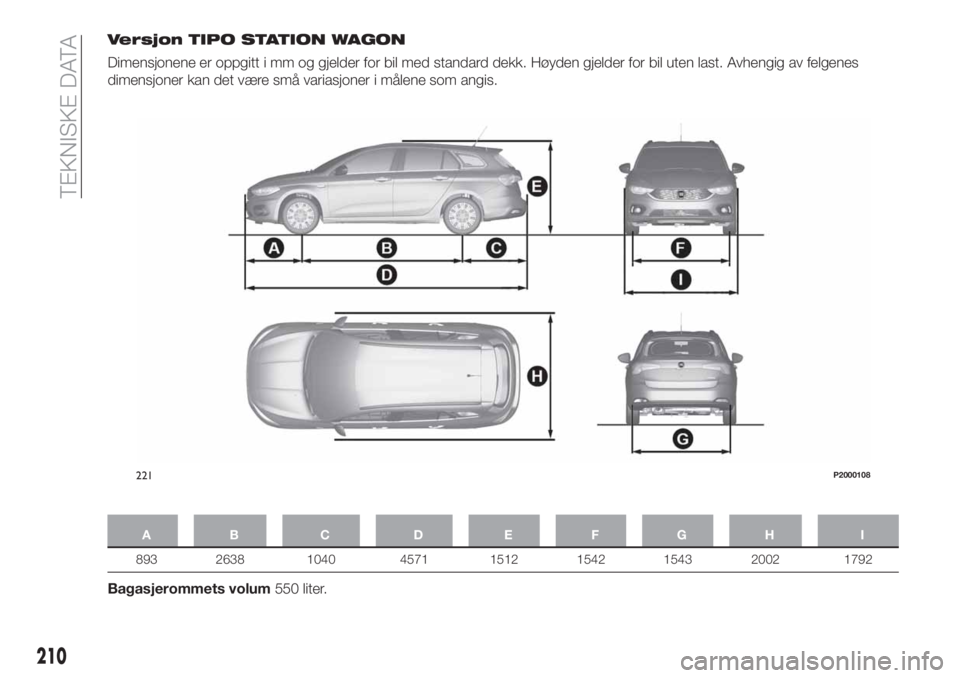

Versjon TIPO STATION WAGON
Dimensjonene er oppgitt i mm og gjelder for bil med standard dekk. Høyden gjelder for bil uten last. Avhengig av felgenes
dimensjoner kan det være små variasjoner i målene som angis.
AB C D EFGH I
893 2638 1040 4571 1512 1542 1543 2002 1792
Bagasjerommets volum550 liter.
221P2000108
210
TEKNISKE DATA

VEKT
Vekt (kg) 1.4 16V 95 HK E6 1.4 16V 95 HK E4 1.6 E.TorQ E6 1.6 E.TorQ E4
Tomvekt (med alle væsker,
drivstofftank fylt til 90 % og uten
tilleggsutstyr)1195 / 1205(*)1195 / 1205(*)1310 / 1320(*)1310 / 1320(*)
Nyttelast inkludert føreren(**)500 / 550(*)500 / 550(*)500 / 550(*)500 / 550(*)
Maksimal tillatt last(***)
- foraksel 1050 1050 1050 1050
- bakaksel
900 / 950
(*)900 / 950(*)900 / 950(*)900 / 950(*)
- total
1695 / 1755(*)1695 / 1755(*)1810 /1870(*)1810 / 1870(*)
Maksimal belastning for kombinert
kjøretøy (kjøretøy + tilhenger)(****)2895 / 2955(*)2895 / 2955(*)2610 / 2670(*)2610 / 2670(*)
Trekkraft
– tilhenger med bremser 1500 1500 1100 1100
– tilhenger uten bremser 500 500 500 500
Maksimal belastning på
slepekroken (tilhenger med
bremser)60 60 60 60
Maksimal belastning på taket
(*****)55/75(*)55/75(*)55/75(*)55/75(*)
(*) TIPO STATION WAGON
(**) I tilfelle særskilte tilleggsutstyr øker vekten av tom bil og minker tilsvarende lastekapasitet i forhold til maksimalt tillatt vekt.
(***) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt tillatte
lasten.
(****) Den maksimale belastningen for det kombinerte kjøretøyet må ikke overskrides. Maksimal hengerlast tillates kun hvis den ikke overskrider den maksimale
lasteverdien for det kombinerte kjøretøyet.
(*****) Den viste verdien inkluderer vekten av takbøylene.
211

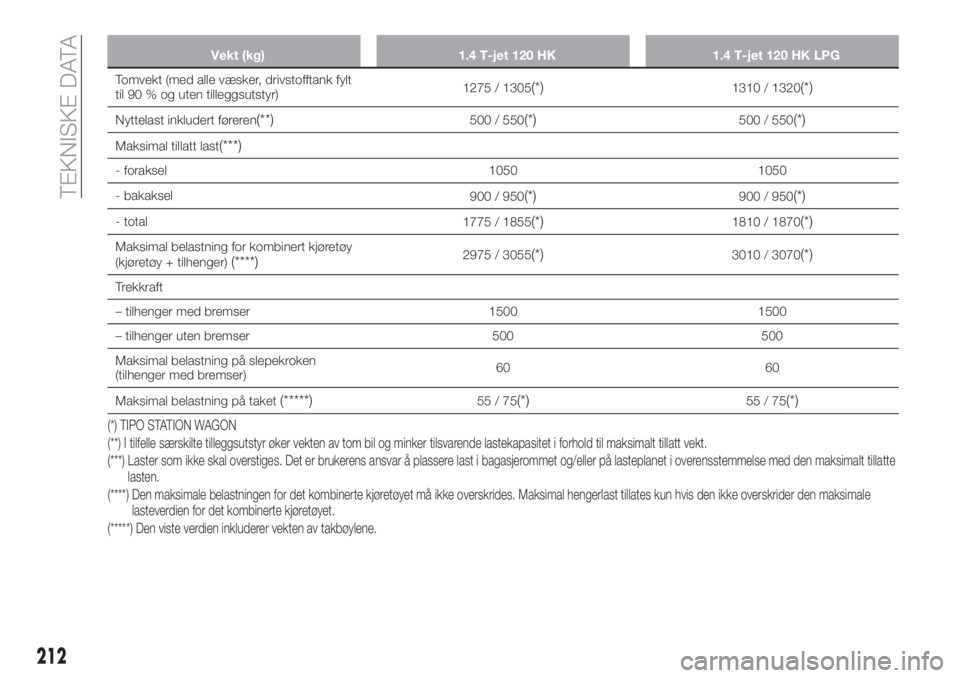

Vekt (kg) 1.4 T-jet 120 HK 1.4 T-jet 120 HK LPG
Tomvekt (med alle væsker, drivstofftank fylt
til 90 % og uten tilleggsutstyr)1275 / 1305(*)1310 / 1320(*)
Nyttelast inkludert føreren(**)500 / 550(*)500 / 550(*)
Maksimal tillatt last(***)
- foraksel 1050 1050
- bakaksel
900 / 950
(*)900 / 950(*)
- total
1775 / 1855(*)1810 / 1870(*)
Maksimal belastning for kombinert kjøretøy
(kjøretøy + tilhenger)(****)2975 / 3055(*)3010 / 3070(*)
Trekkraft
– tilhenger med bremser 1500 1500
– tilhenger uten bremser 500 500
Maksimal belastning på slepekroken
(tilhenger med bremser)60 60
Maksimal belastning på taket
(*****)55/75(*)55/75(*)
(*) TIPO STATION WAGON
(**) I tilfelle særskilte tilleggsutstyr øker vekten av tom bil og minker tilsvarende lastekapasitet i forhold til maksimalt tillatt vekt.
(***) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt tillatte
lasten.
(****) Den maksimale belastningen for det kombinerte kjøretøyet må ikke overskrides. Maksimal hengerlast tillates kun hvis den ikke overskrider den maksimale
lasteverdien for det kombinerte kjøretøyet.
(*****) Den viste verdien inkluderer vekten av takbøylene.
212
TEKNISKE DATA

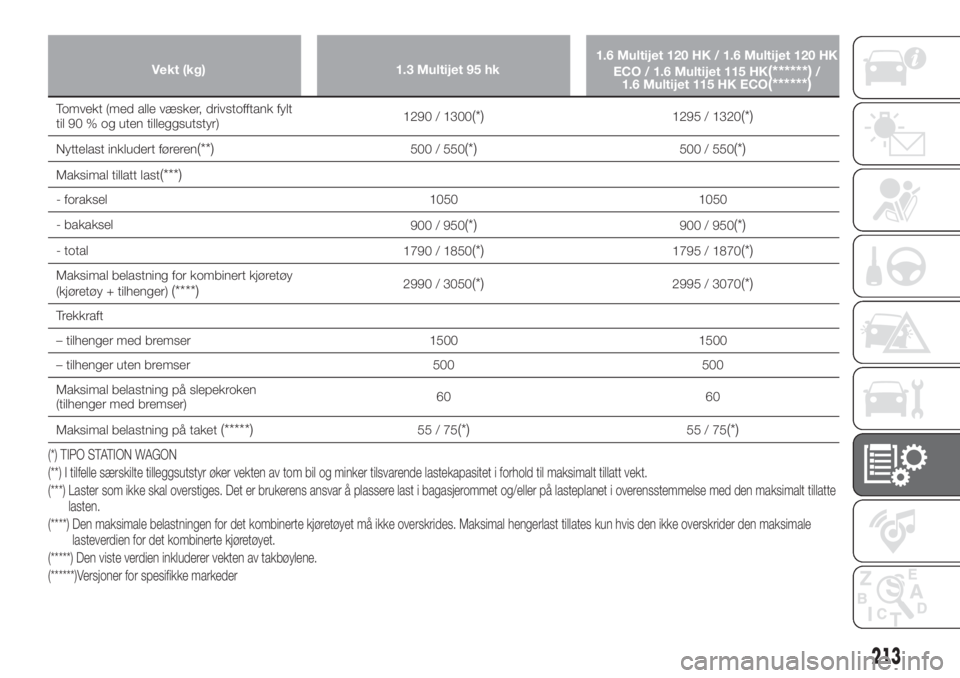

Vekt (kg) 1.3 Multijet 95 hk1.6 Multijet 120 HK / 1.6 Multijet 120 HK
ECO / 1.6 Multijet 115 HK(******)/
1.6 Multijet 115 HK ECO(******)
Tomvekt (med alle væsker, drivstofftank fylt
til 90 % og uten tilleggsutstyr)1290 / 1300(*)1295 / 1320(*)
Nyttelast inkludert føreren(**)500 / 550(*)500 / 550(*)
Maksimal tillatt last(***)
- foraksel 1050 1050
- bakaksel
900 / 950
(*)900 / 950(*)
- total
1790 / 1850(*)1795 / 1870(*)
Maksimal belastning for kombinert kjøretøy
(kjøretøy + tilhenger)(****)2990 / 3050(*)2995 / 3070(*)
Trekkraft
– tilhenger med bremser 1500 1500
– tilhenger uten bremser 500 500
Maksimal belastning på slepekroken
(tilhenger med bremser)60 60
Maksimal belastning på taket
(*****)55/75(*)55/75(*)
(******)Versjoner for spesifikke markeder (*) TIPO STATION WAGON
(**) I tilfelle særskilte tilleggsutstyr øker vekten av tom bil og minker tilsvarende lastekapasitet i forhold til maksimalt tillatt vekt.
(***) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt tillatte
lasten.
(****) Den maksimale belastningen for det kombinerte kjøretøyet må ikke overskrides. Maksimal hengerlast tillates kun hvis den ikke overskrider den maksimale
lasteverdien for det kombinerte kjøretøyet.
(*****) Den viste verdien inkluderer vekten av takbøylene.
213

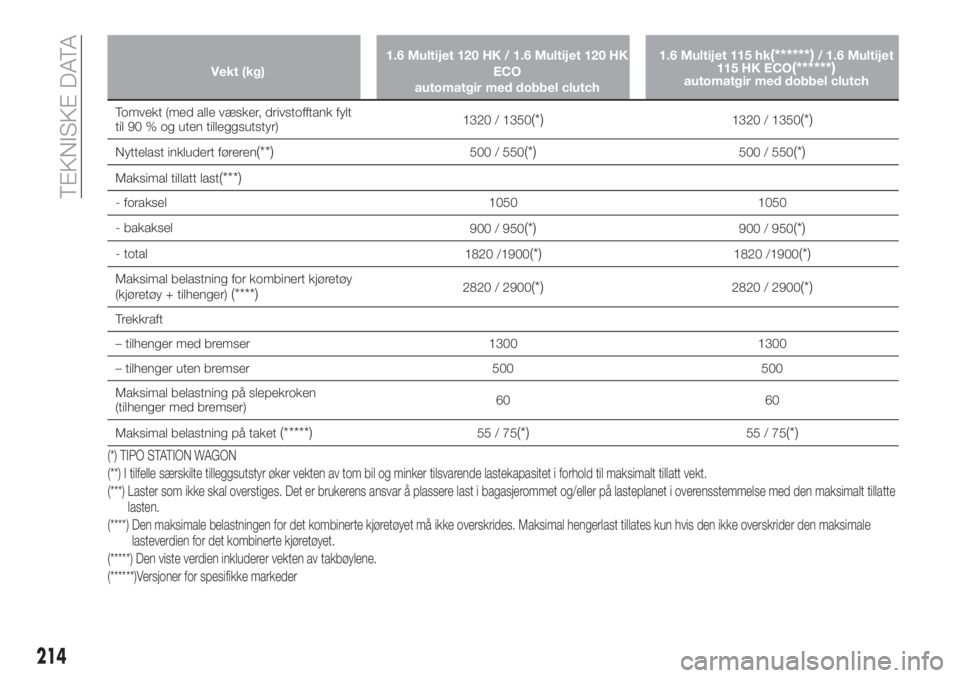

Vekt (kg)1.6 Multijet 120 HK / 1.6 Multijet 120 HK
ECO
automatgir med dobbel clutch1.6 Multijet 115 hk(******)/ 1.6 Multijet
115 HK ECO(******)automatgir med dobbel clutch
Tomvekt (med alle væsker, drivstofftank fylt
til 90 % og uten tilleggsutstyr)1320 / 1350(*)1320 / 1350(*)
Nyttelast inkludert føreren(**)500 / 550(*)500 / 550(*)
Maksimal tillatt last(***)
- foraksel 1050 1050
- bakaksel
900 / 950
(*)900 / 950(*)
- total
1820 /1900(*)1820 /1900(*)
Maksimal belastning for kombinert kjøretøy
(kjøretøy + tilhenger)(****)2820 / 2900(*)2820 / 2900(*)
Trekkraft
– tilhenger med bremser 1300 1300
– tilhenger uten bremser 500 500
Maksimal belastning på slepekroken
(tilhenger med bremser)60 60
Maksimal belastning på taket
(*****)55/75(*)55/75(*)
(******)Versjoner for spesifikke markeder (*) TIPO STATION WAGON
(**) I tilfelle særskilte tilleggsutstyr øker vekten av tom bil og minker tilsvarende lastekapasitet i forhold til maksimalt tillatt vekt.
(***) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt tillatte
lasten.
(****) Den maksimale belastningen for det kombinerte kjøretøyet må ikke overskrides. Maksimal hengerlast tillates kun hvis den ikke overskrider den maksimale
lasteverdien for det kombinerte kjøretøyet.
(*****) Den viste verdien inkluderer vekten av takbøylene.
214
TEKNISKE DATA

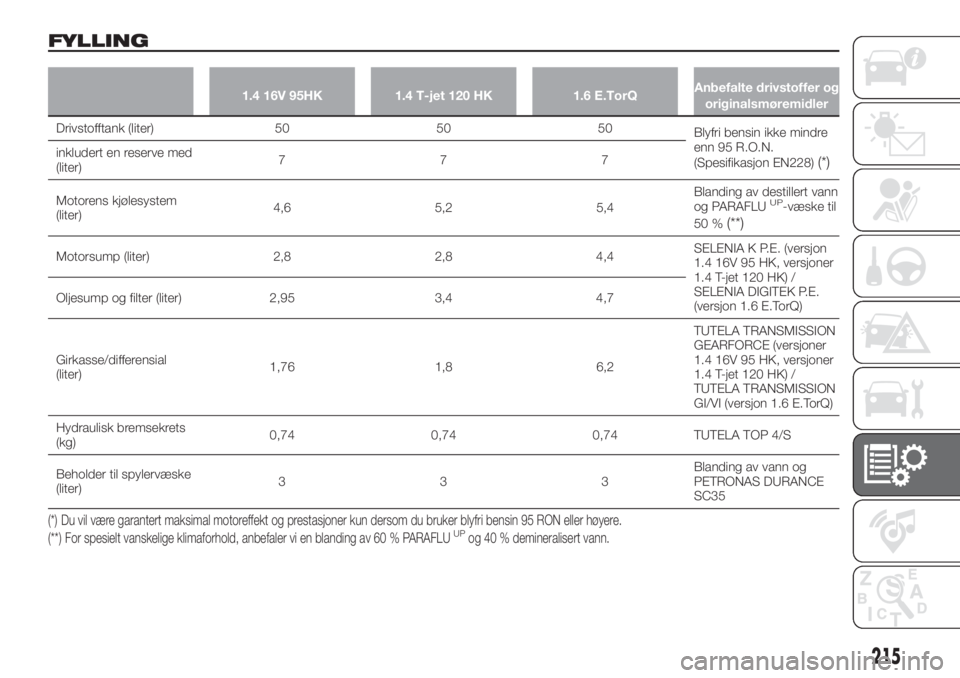

FYLLING
1.4 16V 95HK 1.4 T-jet 120 HK 1.6 E.TorQAnbefalte drivstoffer og
originalsmøremidler
Drivstofftank (liter) 50 50 50
Blyfri bensin ikke mindre
enn 95 R.O.N.
(Spesifikasjon EN228)
(*)inkludert en reserve med
(liter)777
Motorens kjølesystem
(liter)4,6 5,2 5,4Blanding av destillert vann
og PARAFLU
UP-væske til
50 %
(**)
Motorsump (liter) 2,8 2,8 4,4SELENIA K P.E. (versjon
1.4 16V 95 HK, versjoner
1.4 T-jet 120 HK) /
SELENIA DIGITEK P.E.
(versjon 1.6 E.TorQ) Oljesump og filter (liter) 2,95 3,4 4,7
Girkasse/differensial
(liter)1,76 1,8 6,2TUTELA TRANSMISSION
GEARFORCE (versjoner
1.4 16V 95 HK, versjoner
1.4 T-jet 120 HK) /
TUTELA TRANSMISSION
GI/VI (versjon 1.6 E.TorQ)
Hydraulisk bremsekrets
(kg)0,74 0,74 0,74 TUTELA TOP 4/S
Beholder til spylervæske
(liter)333Blanding av vann og
PETRONAS DURANCE
SC35
(*) Du vil være garantert maksimal motoreffekt og prestasjoner kun dersom du bruker blyfri bensin 95 RON eller høyere.
(**) For spesielt vanskelige klimaforhold, anbefaler vi en blanding av 60 % PARAFLUUPog 40 % demineralisert vann.
215

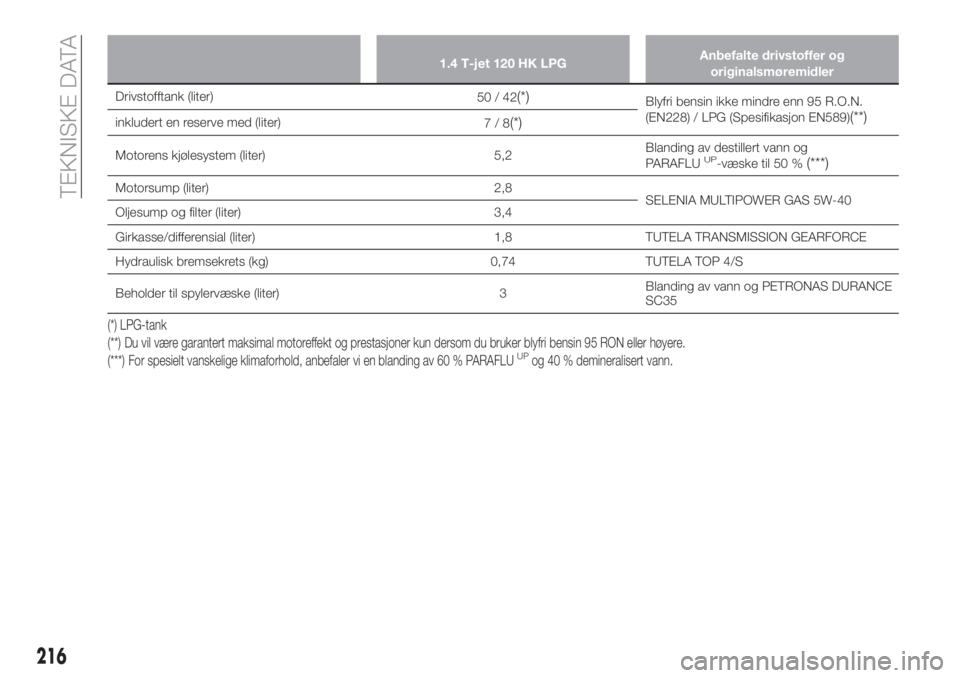

1.4 T-jet 120 HK LPGAnbefalte drivstoffer og
originalsmøremidler
Drivstofftank (liter)
50/42(*)Blyfri bensin ikke mindre enn 95 R.O.N.
(EN228) / LPG (Spesifikasjon EN589)(**)inkludert en reserve med (liter)
7/8(*)
Motorens kjølesystem (liter) 5,2Blanding av destillert vann og
PARAFLUUP-væske til 50 %(***)
Motorsump (liter) 2,8
SELENIA MULTIPOWER GAS 5W-40
Oljesump og filter (liter) 3,4
Girkasse/differensial (liter) 1,8 TUTELA TRANSMISSION GEARFORCE
Hydraulisk bremsekrets (kg) 0,74 TUTELA TOP 4/S
Beholder til spylervæske (liter) 3Blanding av vann og PETRONAS DURANCE
SC35
(*) LPG-tank
(**) Du vil være garantert maksimal motoreffekt og prestasjoner kun dersom du bruker blyfri bensin 95 RON eller høyere.
(***) For spesielt vanskelige klimaforhold, anbefaler vi en blanding av 60 % PARAFLU
UPog 40 % demineralisert vann.
216
TEKNISKE DATA

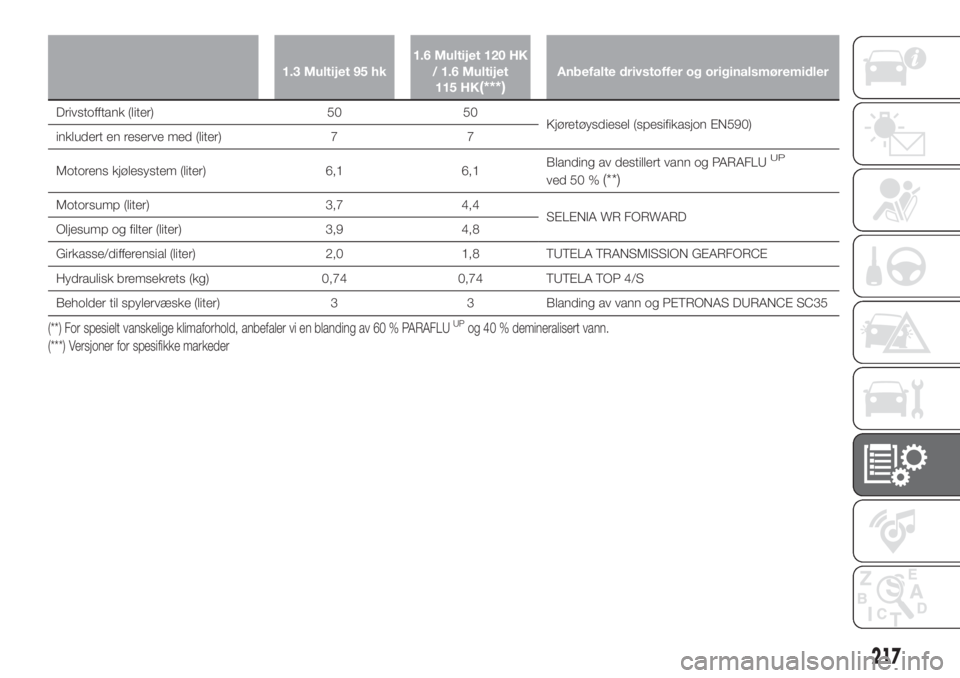

1.3 Multijet 95 hk1.6 Multijet 120 HK
/ 1.6 Multijet
115 HK(***)Anbefalte drivstoffer og originalsmøremidler
Drivstofftank (liter) 50 50
Kjøretøysdiesel (spesifikasjon EN590)
inkludert en reserve med (liter) 7 7
Motorens kjølesystem (liter) 6,1 6,1Blanding av destillert vann og PARAFLU
UP
ved 50 %(**)
Motorsump (liter) 3,7 4,4
SELENIA WR FORWARD
Oljesump og filter (liter) 3,9 4,8
Girkasse/differensial (liter) 2,0 1,8 TUTELA TRANSMISSION GEARFORCE
Hydraulisk bremsekrets (kg) 0,74 0,74 TUTELA TOP 4/S
Beholder til spylervæske (liter) 3 3 Blanding av vann og PETRONAS DURANCE SC35
(***) Versjoner for spesifikke markeder (**) For spesielt vanskelige klimaforhold, anbefaler vi en blanding av 60 % PARAFLU
UPog 40 % demineralisert vann.
217

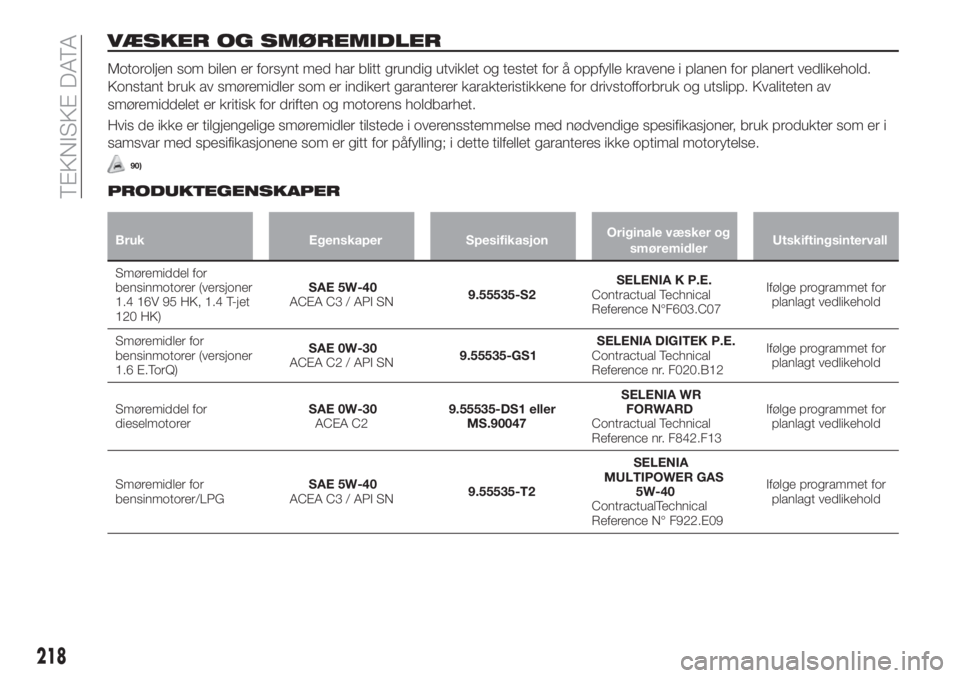

VÆSKER OG SMØREMIDLER
Motoroljen som bilen er forsynt med har blitt grundig utviklet og testet for å oppfylle kravene i planen for planert vedlikehold.
Konstant bruk av smøremidler som er indikert garanterer karakteristikkene for drivstofforbruk og utslipp. Kvaliteten av
smøremiddelet er kritisk for driften og motorens holdbarhet.
Hvis de ikke er tilgjengelige smøremidler tilstede i overensstemmelse med nødvendige spesifikasjoner, bruk produkter som er i
samsvar med spesifikasjonene som er gitt for påfylling; i dette tilfellet garanteres ikke optimal motorytelse.
90)
PRODUKTEGENSKAPER
Bruk Egenskaper SpesifikasjonOriginale væsker og
smøremidlerUtskiftingsintervall
Smøremiddel for
bensinmotorer (versjoner
1.4 16V 95 HK, 1.4 T-jet
120 HK)SAE 5W-40
ACEA C3 / API SN9.55535-S2SELENIA K P.E.
Contractual Technical
Reference N°F603.C07Ifølge programmet for
planlagt vedlikehold
Smøremidler for
bensinmotorer (versjoner
1.6 E.TorQ)SAE 0W-30
ACEA C2 / API SN9.55535-GS1SELENIA DIGITEK P.E.
Contractual Technical
Reference nr. F020.B12Ifølge programmet for
planlagt vedlikehold
Smøremiddel for
dieselmotorerSAE 0W-30
ACEA C29.55535-DS1 eller
MS.90047SELENIA WR
FORWARD
Contractual Technical
Reference nr. F842.F13Ifølge programmet for
planlagt vedlikehold
Smøremidler for
bensinmotorer/LPGSAE 5W-40
ACEA C3 / API SN9.55535-T2SELENIA
MULTIPOWER GAS
5W-40
ContractualTechnical
Reference N° F922.E09Ifølge programmet for
planlagt vedlikehold
218
