FIAT TIPO 5DOORS STATION WAGON 2018 Instructieboek (in Dutch)

TIPO STATION WAGON versie
Versies Stadsverkeer Buiten de stad Gecombineerd
1.4 16V 95 pk E67,7 4,5 5,7
1.4 16V 95 pk E47,6 4,4 5,6
1.4 T-jet 120 pk7,7 5,0 6,0
1.4 T-jet 120 pk LPG
11,4
(**)/ 8,2(***)6,5(**)/ 5,2(***)8,3(**)/ 6,3(***)
1.6 E.TorQ E69,2 4,6 6,3
1.6 E.TorQ E49,0 4,5 6,2
1.3 MultiJet 95 pk4,5 3,3 3,7
1.6 MultiJet 120 pk
4,4 / 4,5
(****)3,3 / 3,5(****)3,7 / 3,9(****)
1.6 Multijet 120 pk ECO(*)4,0 / 4,1(****)3,0 / 3,2(****)3,4 / 3,5(****)
1.6 Multijet 115 pk(*****)4,4 / 4,5(****)3,3 / 3,5(****)3,7 / 3,9(****)
1.6 Multijet 115 pk ECO(*) (*****)4,0 / 4,1(****)3,0 / 3,2(****)3,4 / 3,5(****)
(**) Op LPG
(***) Rijden op benzine
(****) Versie met automatische versnellingsbak met dubbele koppeling (*) De vermelde emissie- en verbruikswaarden kunnen afwijken bij gebruik van andere bandenspanningen of typen banden dan is aangegeven.
(*****) Versie voor specifieke markten
239

CO2-EMISSIE
De CO2emissieniveaus in de volgende tabel hebben betrekking op het gecombineerde verbruik.
TIPO 5DOOR versie
VersiesCO2-EMISSIE
VOLGENS DE GELDENDE EUROPESE RICHTLIJN (g/km)
1.4 16V 95 pk E6132
1.4 16V 95 pk E4132
1.4 T-jet 120 pk139
1.4 T-jet 120 pk LPG
135
(**)/ 146(***)
1.6 E.TorQ E6146
1.6 E.TorQ E4146
1.3 MultiJet 95 pk99
1.6 MultiJet 120 pk
98/99
(****)
1.6 Multijet 120 pk ECO(*)89/90(****)
1.6 Multijet 115 pk(*****)98/99(****)
1.6 Multijet 115 pk ECO(*) (*****)89/90(****)
(**) Op LPG
(***) Rijden op benzine
(****) Versie met automatische versnellingsbak met dubbele koppeling (*) De vermelde emissie- en verbruikswaarden kunnen afwijken bij gebruik van andere bandenspanningen of typen banden dan is aangegeven.
(*****) Versie voor specifieke markten
240
TECHNISCHE GEGEVENS

TIPO STATION WAGON versie
VersiesCO2-EMISSIE
VOLGENS DE GELDENDE EUROPESE RICHTLIJN (g/km)
1.4 16V 95 pk E6132
1.4 16V 95 pk E4132
1.4 T-jet 120 pk139
1.4 T-jet 120 pk LPG
135
(**)/ 146(***)
1.6 E.TorQ E6146
1.6 E.TorQ E4146
1.3 MultiJet 95 pk99
1.6 MultiJet 120 pk
98 / 101
(****)
1.6 Multijet 120 pk ECO(*)89/92(****)
1.6 Multijet 115 pk(*****)98 / 101(****)
1.6 Multijet 115 pk ECO(*) (*****)89/92(****)
(**) Op LPG
(***) Rijden op benzine
(****) Versie met automatische versnellingsbak met dubbele koppeling (*) De vermelde emissie- en verbruikswaarden kunnen afwijken bij gebruik van andere bandenspanningen of typen banden dan is aangegeven.
(*****) Versie voor specifieke markten
241

RICHTLIJNEN VOOR DE BEHANDELING VAN HET VOERTUIG AAN
HET EINDE VAN DE LEVENSDUUR
(voor bepaalde versies/markten)
Al jaren zet FCA zich volledig in voor de bescherming van het milieu via de continue verbetering van de productieprocessen en
de realisatie van producten die steeds "eco-compatibeler" zijn. Om de klanten de best mogelijke service te garanderen in
overeenstemming met de milieuwetgeving en conform de Europese richtlijn 2000/53/EG inzake de behandeling van voertuigen
aan het einde van hun levensduur, biedt FCA haar klanten de mogelijkheid hun auto aan het einde van zijn levensduur zonder
extra kosten in te leveren. De Europese richtlijn bepaalt namelijk dat het voertuig kan worden ingeleverd zonder kosten voor de
laatste houder of eigenaar als het voertuig geen of een negatieve marktwaarde heeft.
Voor de kosteloze inlevering van het voertuig aan het einde van zijn levensduur kunt u als u een andere auto gaat aanschaffen,
zich tot een van onze dealers of tot een door FCA goedgekeurd inzamelings- en verwerkingsbedrijf wenden. Deze bedrijven zijn
zorgvuldig geselecteerd en bieden kwaliteitsservice voor de inzameling, verwerking en recycling van afgedankte auto’s met
respect voor het milieu.
Voor meer informatie over deze inzamelings- en verwerkingsbedrijven kunt u zich wenden tot een FCA Servicepunt, het
telefoonnummer in het garantieboekje bellen of naar de websites van de verschillende merken van FCA gaan.
242
TECHNISCHE GEGEVENS

MULTIMEDIA
In dit hoofdstuk worden de belangrijkste
functies beschreven van de
infotainmentsystemen
Uconnect™Radio,Uconnect™5"
LIVE,Uconnect™5" Nav LIVE,
Uconnect™7" HD LIVEof
Uconnect™7" HD Nav LIVE
waarmee het voertuig kan zijn uitgerust.
TIPS, BEDIENING EN ALGEMENE
INFORMATIE...............244
Uconnect™ Radio...........246
Uconnect™ 5" LIVE -
Uconnect™ 5" Nav LIVE.......256
Uconnect™ 7" HD LIVE -
Uconnect™ 7" HD Nav LIVE.....269
MOPAR CONNECT...........285
OFFICIËLE
TYPEGOEDKEURINGEN.......286
243

TIPS, BEDIENING EN
ALGEMENE
INFORMATIE
VERKEERSVEILIGHEID
Zorg ervoor dat u weet hoe de
verschillende systeemfuncties gebruikt
moeten worden voordat u gaat rijden.
Lees de gebruiksaanwijzingen van het
systeem zorgvuldig door voordat u gaat
rijden.
190) 191)
ONTVANGST-
OMSTANDIGHEDEN
Tijdens het rijden veranderen de
ontvangstomstandigheden
voortdurend. De ontvangst kan
gestoord worden door de aanwezigheid
van bergen, gebouwen of bruggen,
vooral wanneer u ver verwijderd bent
van de zender.
BELANGRIJK Het volume kan
toenemen wanneer verkeersinformatie
of nieuws wordt ontvangen.
ONDERHOUD EN ZORG
Neem de volgende
voorzorgsmaatregelen in acht zodat het
systeem optimaal blijft werken:
het glas van het display mag niet in
contact komen met scherpe of harde
voorwerpen die het oppervlak ervankunnen beschadigen; gebruik een
zachte, droge anti-statische doek om
het schoon te maken en oefen hierbij
geen druk uit.
gebruik nooit alcohol, benzine en
afgeleide producten om het glas van
het display te reinigen.
voorkom dat vloeistoffen in het
systeem komen: dit kan het systeem op
onherstelbare wijze beschadigen.
91) 92)
DIEFSTALBEVEILIGING
Het systeem is uitgerust met een
diefstalbeveiliging die gebaseerd is op
informatie-uitwisseling met de
elektronische regeleenheid (Body
Computer) in het voertuig.
Dit garandeert maximale veiligheid en
voorkomt dat elke keer dat de
stroomvoorziening uitvalt, de geheime
code opnieuw ingevoerd moet worden.
Als de controle een positief resultaat
oplevert, dan begint het systeem te
werken. Als de codes bij de vergelijking
echter niet overeenkomen of als de
elektronische regeleenheid (Body
Computer) wordt vervangen, dan zal
het systeem de gebruiker vragen om de
geheime code in te voeren op de
manier die in de volgende paragraaf is
beschreven.De geheime code invoeren
Wanneer het systeem wordt
ingeschakeld, toont het display, als de
code wordt gevraagd, het opschrift
"Anti-diefstalcode invoeren", gevolgd
door een scherm met een toetsenbord
waarmee de geheime code kan worden
ingevoerd.
De geheime code bestaat uit vier
tekens van 0 tot 9.
Uconnect™ Radio:
Om het eerste teken van de code in
te geven draai aan de "BROWSE/
ENTER" rechter knop en druk om te
bevestigen.
Na het invoeren van het vierde cijfer,
de cursor op "OK" zetten en de rechter
"BROWSE ENTER" knop indrukken: het
systeem begint te werken.
Uconnect™ 5" en 7" HD:
Gebruik de grafische toetsen op het
display om de codetekens in te geven.
Als er een verkeerde code is ingevoerd,
geeft het systeem "Code verkeerd"
weer om de gebruiker te laten weten
dat de juiste code ingevoerd moet
worden.
Na 3 mislukte invoerpogingen,
verschijnt op het display "Code
verkeerd. Radio vergrendeld
30 minuten wachten a.u.b.". Als dit
opschrift is verdwenen, kan de code
opnieuw worden ingevoerd.
244
MULTIMEDIA

Paspoort autoradio
Dit document is het eigendomsbewijs
van het systeem. In het paspoort van
de autoradio staan het model, het
serienummer en de geheime code
aangegeven.
Neem, in geval van zoekraken van het
paspoort van de autoradio, contact op
met het Fiat Servicenetwerk, neem uw
identiteitsbewijs en de
eigendomsdocumenten van uw auto
mee.
BELANGRIJK Bewaar dit
autoradiopaspoort op een veilige plek,
zodat bij diefstal van het systeem de
betreffende informatie aan de bevoegde
instanties gegeven kan worden.
BELANGRIJKE
OPMERKINGEN
Kijk alleen naar het scherm wanneer dit
nodig en veilig is. Als u langere tijd naar
het scherm moet kijken, ga dan de weg
af en parkeer op een veilige plek, zodat
u niet tijdens het rijden wordt afgeleid.
Stop onmiddellijk met het gebruik van
het systeem in geval van een storing.
Anders kan het systeem beschadigd
raken. Neem zo snel mogelijk contact
op met het Fiat Servicenetwerk om het
systeem te laten repareren.
BELANGRIJK
190)Volg onderstaande
veiligheidsvoorschriften, want anders
kunnen de inzittenden ernstig gewond
raken of kan het systeem beschadigd
raken.
191)Als het volume te hoog staat, kan dat
gevaarlijk zijn. Stel het volume zo af dat
omgevingsgeluiden (bijv. claxons,
ambulances, politievoertuigen enz.) nog
hoorbaar zijn.
BELANGRIJK
91)Maak het glas van het voorpaneel en
display alleen schoon met een zachte,
schone, droge, anti-statische doek.
Reinigings- en polijstmiddelen kunnen het
oppervlak beschadigen. Gebruik nooit
alcohol, benzine en afgeleide producten.
92)Gebruik het display niet als basis voor
steunen met zuignappen of kleefmiddelen
voor externe navigatiesystemen,
smartphones of dergelijke apparaten.
245

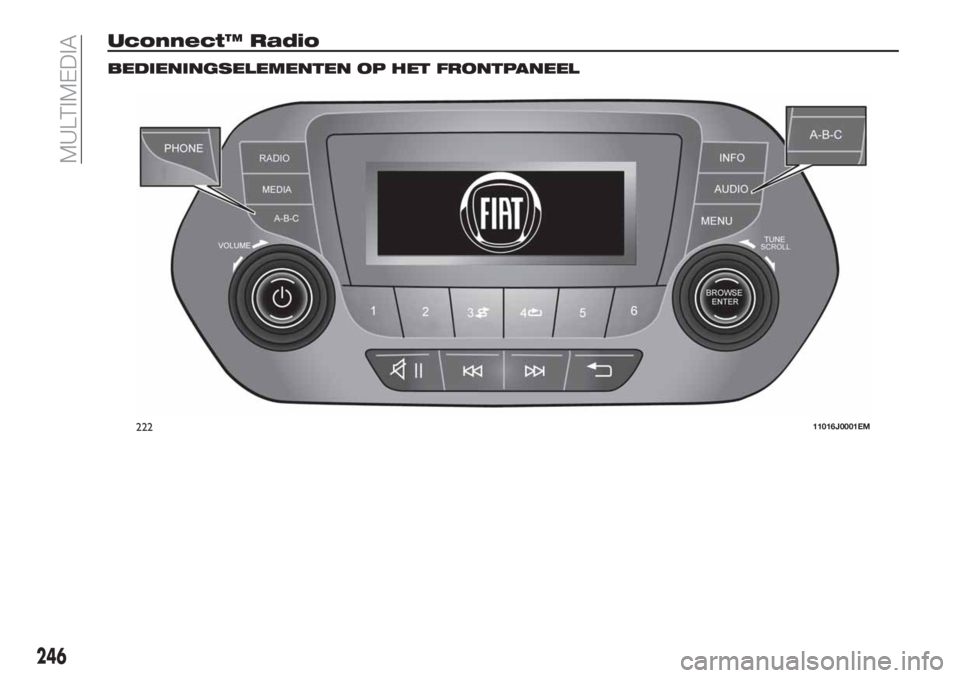

Uconnect™ Radio
BEDIENINGSELEMENTEN OP HET FRONTPANEEL
22211016J0001EM
246
MULTIMEDIA

OVERZICHTSTABEL BEDIENINGSELEMENTEN FRONTPANEEL
Knop Functies Modus
Inschakelen Knop kort indrukken
Uitschakelen Knop kort indrukken
Volumeregeling Knop rechtsom/linksom draaien
Volume in-/uitschakelen (Mute/Pauze) Knop kort indrukken
Selectie afsluiten/naar vorige scherm terugkeren Knop kort indrukken
BROWSE ENTERDoor de lijst bladeren of op een radiozender afstemmen
of vorig/volgend nummer selecterenKnop rechtsom/linksom draaien
Op display weergegeven optie bevestigen Knop kort indrukken
INFOKeuze weergavemodus (Radio, Media) Knop kort indrukken
TELEFOON
(*)Toegang tot Telefoonmodus (of versies/markten waar
voorzien)Knop kort indrukken
AUDIO
(*)Toegang tot audio-instelling en instelfuncties Knop kort indrukken
MENUToegang tot het menu Infotelematica Instellingen/
SysteemKnop kort indrukken
MEDIABronselectie: USB of AUX (waar aanwezig) Knop kort indrukken
RADIOToegang tot de radio-modus Knop kort indrukken
1-2-3-4-5-6Huidige radiozender opslaan Toets lang indrukken
Opgeslagen radiozender oproepen Knop kort indrukken
A-B-CSelectie van de groep voorkeuzezenders of selectie van
de gewenste letter in elke lijstKnop kort indrukken
(*) (voor bepaalde versies/markten)
247

Knop Functies Modus
Zoeken naar vorige radiozender of selectie van vorig
nummer USBKnop kort indrukken
Omlaag zoeken tot loslaten/nummer van USB
terugspoelenToets lang indrukken
Zoeken naar volgende radiozender of selectie van
volgend nummer USBKnop kort indrukken
Scannen van hogere frequenties tot de toets wordt
losgelaten/Snel vooruitspoelen nummer van USBToets lang indrukken
Willekeurige volgorde van nummers op USB Knop kort indrukken
USB nummer herhalen Knop kort indrukken
248
