FIAT TIPO 5DOORS STATION WAGON 2018 Instructieboek (in Dutch)

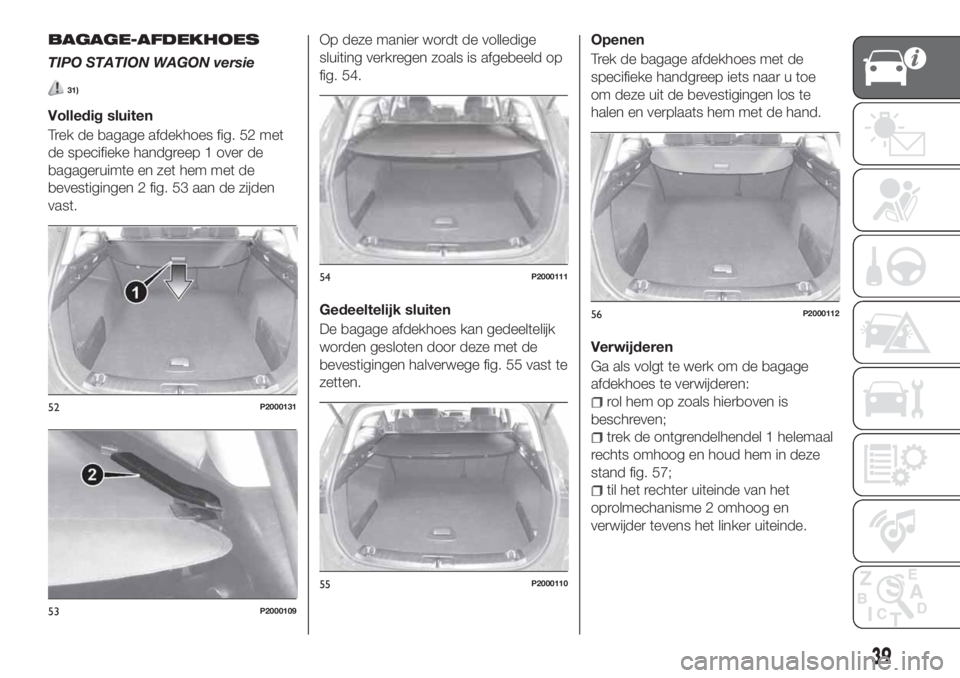

BAGAGE-AFDEKHOES
TIPO STATION WAGON versie
31)
Volledig sluiten
Trek de bagage afdekhoes fig. 52 met
de specifieke handgreep 1 over de
bagageruimte en zet hem met de
bevestigingen 2 fig. 53 aan de zijden
vast.Op deze manier wordt de volledige
sluiting verkregen zoals is afgebeeld op
fig. 54.
Gedeeltelijk sluiten
De bagage afdekhoes kan gedeeltelijk
worden gesloten door deze met de
bevestigingen halverwege fig. 55 vast te
zetten.Openen
Trek de bagage afdekhoes met de
specifieke handgreep iets naar u toe
om deze uit de bevestigingen los te
halen en verplaats hem met de hand.
Verwijderen
Ga als volgt te werk om de bagage
afdekhoes te verwijderen:
rol hem op zoals hierboven is
beschreven;
trek de ontgrendelhendel 1 helemaal
rechts omhoog en houd hem in deze
stand fig. 57;
til het rechter uiteinde van het
oprolmechanisme 2 omhoog en
verwijder tevens het linker uiteinde.
52P2000131
53P2000109
54P2000111
55P2000110
56P2000112
39

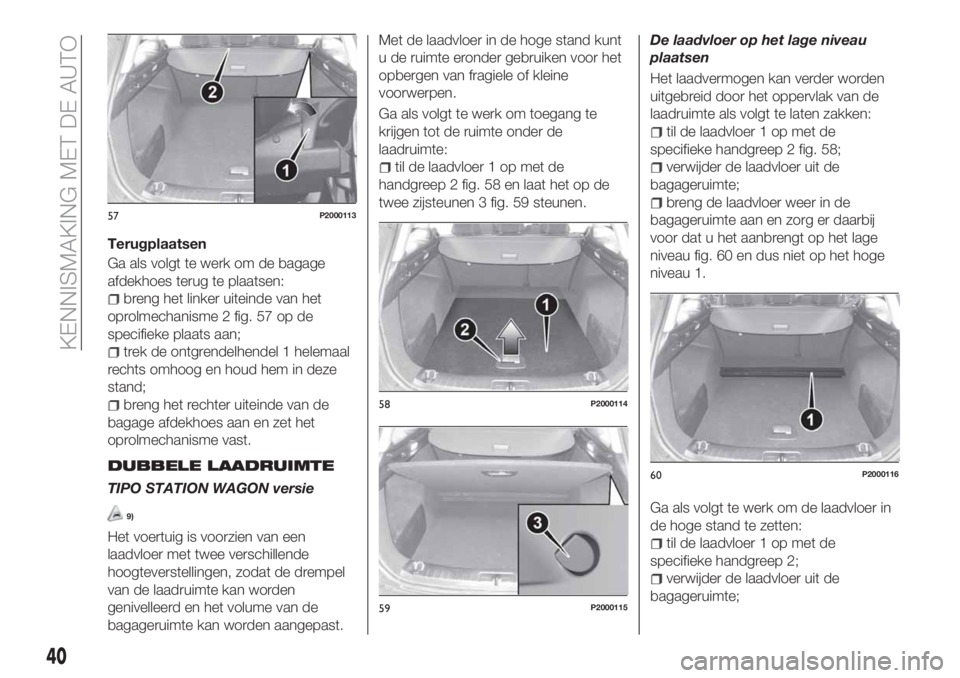

Terugplaatsen
Ga als volgt te werk om de bagage
afdekhoes terug te plaatsen:
breng het linker uiteinde van het
oprolmechanisme 2 fig. 57 op de
specifieke plaats aan;
trek de ontgrendelhendel 1 helemaal
rechts omhoog en houd hem in deze
stand;
breng het rechter uiteinde van de
bagage afdekhoes aan en zet het
oprolmechanisme vast.
DUBBELE LAADRUIMTE
TIPO STATION WAGON versie
9)
Het voertuig is voorzien van een
laadvloer met twee verschillende
hoogteverstellingen, zodat de drempel
van de laadruimte kan worden
genivelleerd en het volume van de
bagageruimte kan worden aangepast.Met de laadvloer in de hoge stand kunt
u de ruimte eronder gebruiken voor het
opbergen van fragiele of kleine
voorwerpen.
Ga als volgt te werk om toegang te
krijgen tot de ruimte onder de
laadruimte:
til de laadvloer 1 op met de
handgreep 2 fig. 58 en laat het op de
twee zijsteunen 3 fig. 59 steunen.De laadvloer op het lage niveau
plaatsen
Het laadvermogen kan verder worden
uitgebreid door het oppervlak van de
laadruimte als volgt te laten zakken:
til de laadvloer 1 op met de
specifieke handgreep 2 fig. 58;
verwijder de laadvloer uit de
bagageruimte;
breng de laadvloer weer in de
bagageruimte aan en zorg er daarbij
voor dat u het aanbrengt op het lage
niveau fig. 60 en dus niet op het hoge
niveau 1.
Ga als volgt te werk om de laadvloer in
de hoge stand te zetten:
til de laadvloer 1 op met de
specifieke handgreep 2;
verwijder de laadvloer uit de
bagageruimte;
57P2000113
58P2000114
59P2000115
60P2000116
40
KENNISMAKING MET DE AUTO

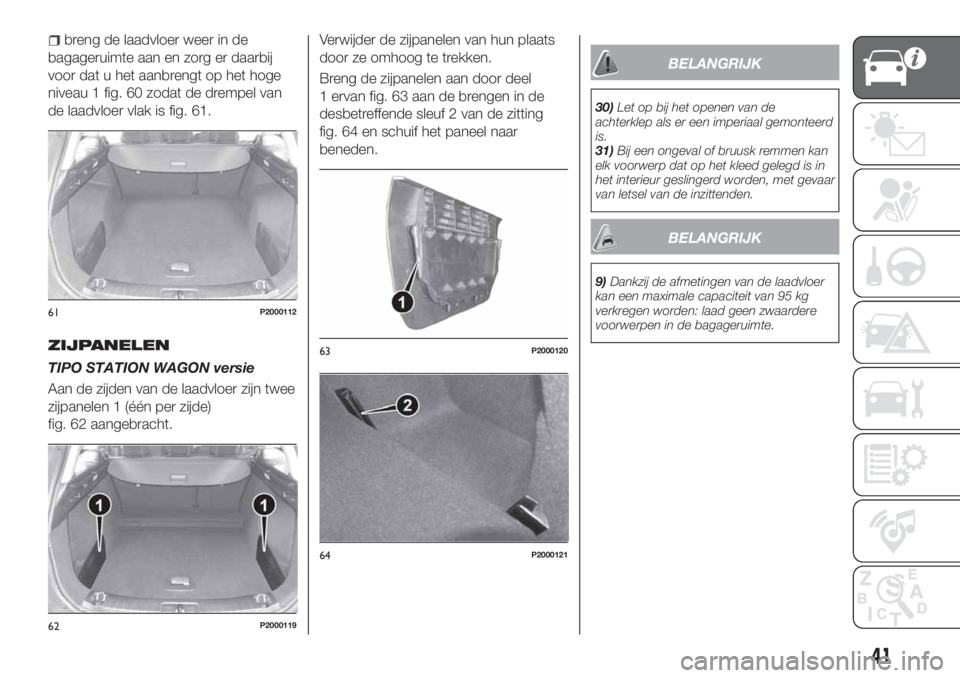

breng de laadvloer weer in de
bagageruimte aan en zorg er daarbij
voor dat u het aanbrengt op het hoge
niveau 1 fig. 60 zodat de drempel van
de laadvloer vlak is fig. 61.
ZIJPANELEN
TIPO STATION WAGON versie
Aan de zijden van de laadvloer zijn twee
zijpanelen 1 (één per zijde)
fig. 62 aangebracht.Verwijder de zijpanelen van hun plaats
door ze omhoog te trekken.
Breng de zijpanelen aan door deel
1 ervan fig. 63 aan de brengen in de
desbetreffende sleuf 2 van de zitting
fig. 64 en schuif het paneel naar
beneden.
BELANGRIJK
30)Let op bij het openen van de
achterklep als er een imperiaal gemonteerd
is.
31)Bij een ongeval of bruusk remmen kan
elk voorwerp dat op het kleed gelegd is in
het interieur geslingerd worden, met gevaar
van letsel van de inzittenden.
BELANGRIJK
9)Dankzij de afmetingen van de laadvloer
kan een maximale capaciteit van 95 kg
verkregen worden: laad geen zwaardere
voorwerpen in de bagageruimte.
61P2000112
62P2000119
63P2000120
64P2000121
41

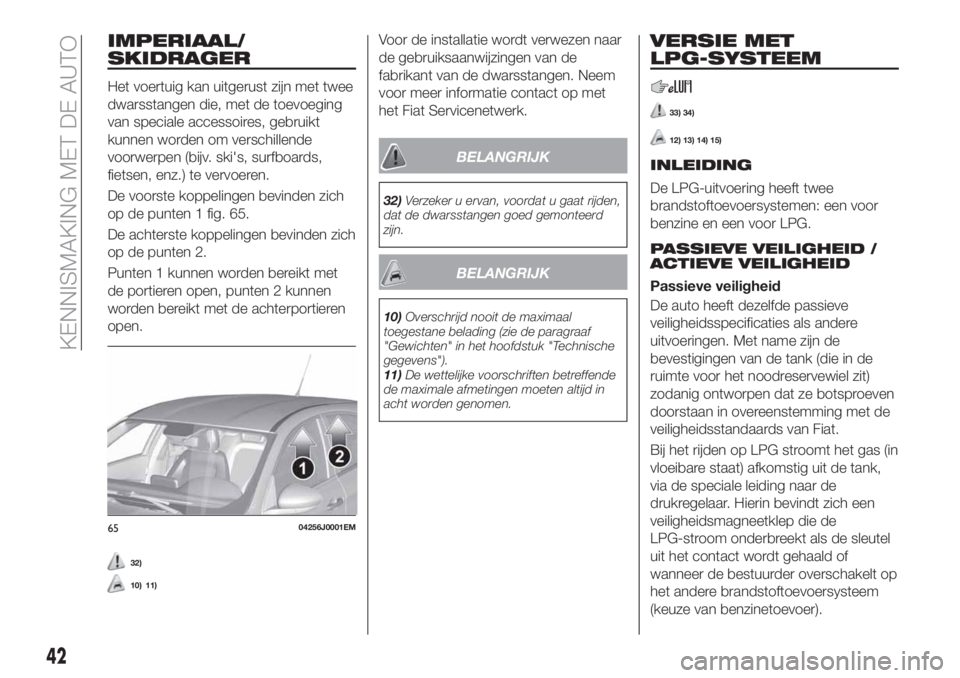

IMPERIAAL/
SKIDRAGER
Het voertuig kan uitgerust zijn met twee
dwarsstangen die, met de toevoeging
van speciale accessoires, gebruikt
kunnen worden om verschillende
voorwerpen (bijv. ski's, surfboards,
fietsen, enz.) te vervoeren.
De voorste koppelingen bevinden zich
op de punten 1 fig. 65.
De achterste koppelingen bevinden zich
op de punten 2.
Punten 1 kunnen worden bereikt met
de portieren open, punten 2 kunnen
worden bereikt met de achterportieren
open.
32)
10) 11)
Voor de installatie wordt verwezen naar
de gebruiksaanwijzingen van de
fabrikant van de dwarsstangen. Neem
voor meer informatie contact op met
het Fiat Servicenetwerk.
BELANGRIJK
32)Verzeker u ervan, voordat u gaat rijden,
dat de dwarsstangen goed gemonteerd
zijn.
BELANGRIJK
10)Overschrijd nooit de maximaal
toegestane belading (zie de paragraaf
"Gewichten" in het hoofdstuk "Technische
gegevens").
11)De wettelijke voorschriften betreffende
de maximale afmetingen moeten altijd in
acht worden genomen.
VERSIE MET
LPG-SYSTEEM
33) 34)
12) 13) 14) 15)
INLEIDING
De LPG-uitvoering heeft twee
brandstoftoevoersystemen: een voor
benzine en een voor LPG.
PASSIEVE VEILIGHEID /
ACTIEVE VEILIGHEID
Passieve veiligheid
De auto heeft dezelfde passieve
veiligheidsspecificaties als andere
uitvoeringen. Met name zijn de
bevestigingen van de tank (die in de
ruimte voor het noodreservewiel zit)
zodanig ontworpen dat ze botsproeven
doorstaan in overeenstemming met de
veiligheidsstandaards van Fiat.
Bij het rijden op LPG stroomt het gas (in
vloeibare staat) afkomstig uit de tank,
via de speciale leiding naar de
drukregelaar. Hierin bevindt zich een
veiligheidsmagneetklep die de
LPG-stroom onderbreekt als de sleutel
uit het contact wordt gehaald of
wanneer de bestuurder overschakelt op
het andere brandstoftoevoersysteem
(keuze van benzinetoevoer).
6504256J0001EM
42
KENNISMAKING MET DE AUTO

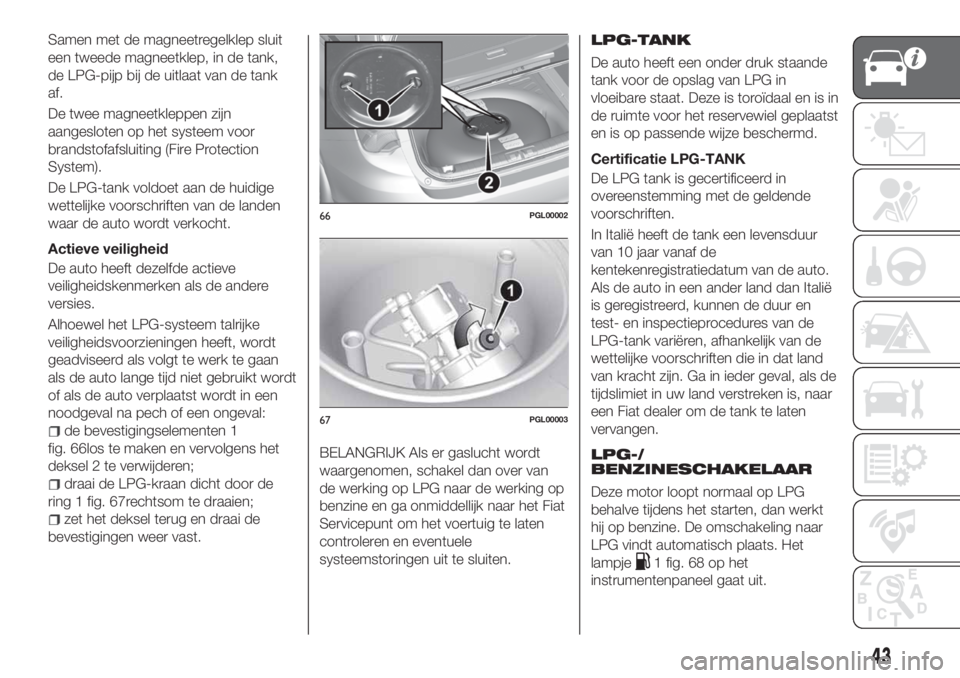

Samen met de magneetregelklep sluit
een tweede magneetklep, in de tank,
de LPG-pijp bij de uitlaat van de tank
af.
De twee magneetkleppen zijn
aangesloten op het systeem voor
brandstofafsluiting (Fire Protection
System).
De LPG-tank voldoet aan de huidige
wettelijke voorschriften van de landen
waar de auto wordt verkocht.
Actieve veiligheid
De auto heeft dezelfde actieve
veiligheidskenmerken als de andere
versies.
Alhoewel het LPG-systeem talrijke
veiligheidsvoorzieningen heeft, wordt
geadviseerd als volgt te werk te gaan
als de auto lange tijd niet gebruikt wordt
of als de auto verplaatst wordt in een
noodgeval na pech of een ongeval:
de bevestigingselementen 1
fig. 66los te maken en vervolgens het
deksel 2 te verwijderen;
draai de LPG-kraan dicht door de
ring 1 fig. 67rechtsom te draaien;
zet het deksel terug en draai de
bevestigingen weer vast.
BELANGRIJK Als er gaslucht wordt
waargenomen, schakel dan over van
de werking op LPG naar de werking op
benzine en ga onmiddellijk naar het Fiat
Servicepunt om het voertuig te laten
controleren en eventuele
systeemstoringen uit te sluiten.LPG-TANK
De auto heeft een onder druk staande
tank voor de opslag van LPG in
vloeibare staat. Deze is toroïdaal en is in
de ruimte voor het reservewiel geplaatst
en is op passende wijze beschermd.
Certificatie LPG-TANK
De LPG tank is gecertificeerd in
overeenstemming met de geldende
voorschriften.
In Italië heeft de tank een levensduur
van 10 jaar vanaf de
kentekenregistratiedatum van de auto.
Als de auto in een ander land dan Italië
is geregistreerd, kunnen de duur en
test- en inspectieprocedures van de
LPG-tank variëren, afhankelijk van de
wettelijke voorschriften die in dat land
van kracht zijn. Ga in ieder geval, als de
tijdslimiet in uw land verstreken is, naar
een Fiat dealer om de tank te laten
vervangen.
LPG-/
BENZINESCHAKELAAR
Deze motor loopt normaal op LPG
behalve tijdens het starten, dan werkt
hij op benzine. De omschakeling naar
LPG vindt automatisch plaats. Het
lampje
1 fig. 68 op het
instrumentenpaneel gaat uit.
66PGL00002
67PGL00003
43

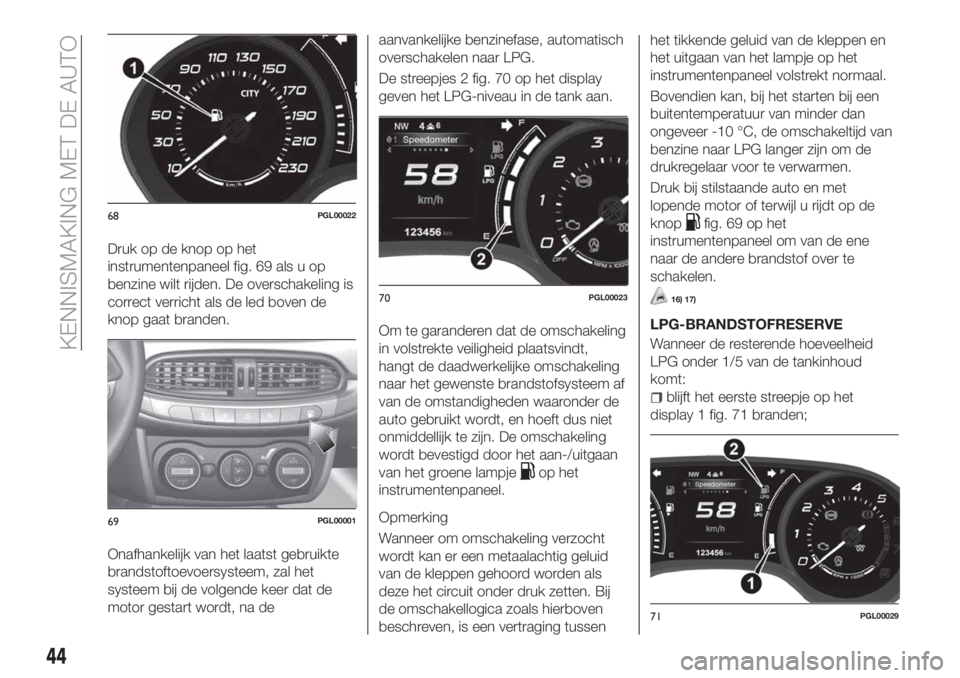

Druk op de knop op het
instrumentenpaneel fig. 69 als u op
benzine wilt rijden. De overschakeling is
correct verricht als de led boven de
knop gaat branden.
Onafhankelijk van het laatst gebruikte
brandstoftoevoersysteem, zal het
systeem bij de volgende keer dat de
motor gestart wordt, na deaanvankelijke benzinefase, automatisch
overschakelen naar LPG.
De streepjes 2 fig. 70 op het display
geven het LPG-niveau in de tank aan.
Om te garanderen dat de omschakeling
in volstrekte veiligheid plaatsvindt,
hangt de daadwerkelijke omschakeling
naar het gewenste brandstofsysteem af
van de omstandigheden waaronder de
auto gebruikt wordt, en hoeft dus niet
onmiddellijk te zijn. De omschakeling
wordt bevestigd door het aan-/uitgaan
van het groene lampje
op het
instrumentenpaneel.
Opmerking
Wanneer om omschakeling verzocht
wordt kan er een metaalachtig geluid
van de kleppen gehoord worden als
deze het circuit onder druk zetten. Bij
de omschakellogica zoals hierboven
beschreven, is een vertraging tussenhet tikkende geluid van de kleppen en
het uitgaan van het lampje op het
instrumentenpaneel volstrekt normaal.
Bovendien kan, bij het starten bij een
buitentemperatuur van minder dan
ongeveer -10 °C, de omschakeltijd van
benzine naar LPG langer zijn om de
drukregelaar voor te verwarmen.
Druk bij stilstaande auto en met
lopende motor of terwijl u rijdt op de
knop
fig. 69 op het
instrumentenpaneel om van de ene
naar de andere brandstof over te
schakelen.
16) 17)
LPG-BRANDSTOFRESERVE
Wanneer de resterende hoeveelheid
LPG onder 1/5 van de tankinhoud
komt:
blijft het eerste streepje op het
display 1 fig. 71 branden;
68PGL00022
69PGL00001
70PGL00023
71PGL00029
44
KENNISMAKING MET DE AUTO

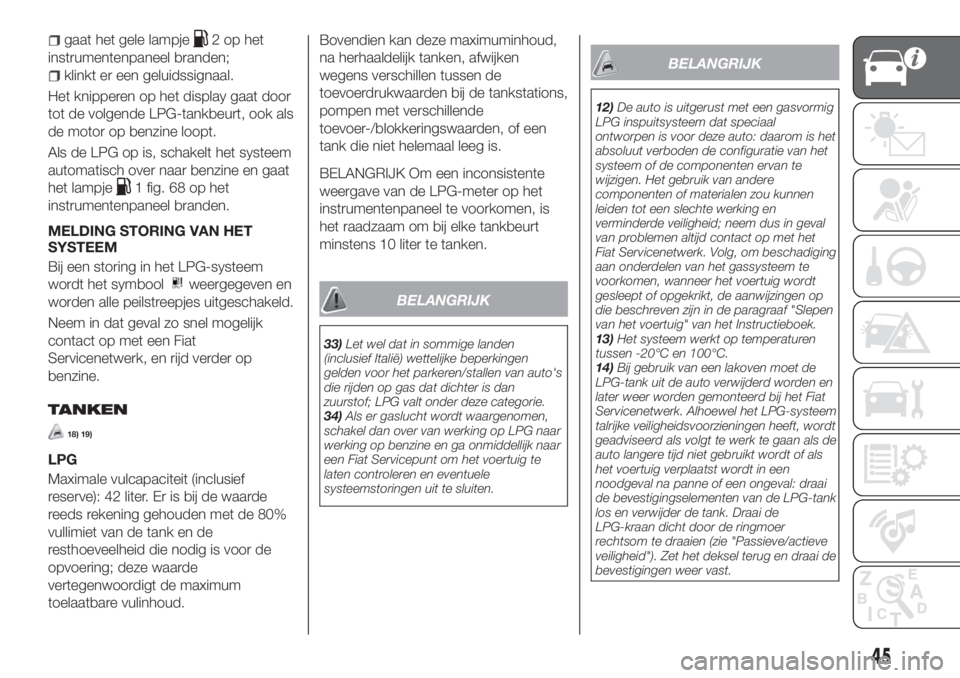

gaat het gele lampje2ophet
instrumentenpaneel branden;
klinkt er een geluidssignaal.
Het knipperen op het display gaat door
tot de volgende LPG-tankbeurt, ook als
de motor op benzine loopt.
Als de LPG op is, schakelt het systeem
automatisch over naar benzine en gaat
het lampje
1 fig. 68 op het
instrumentenpaneel branden.
MELDING STORING VAN HET
SYSTEEM
Bij een storing in het LPG-systeem
wordt het symbool
weergegeven en
worden alle peilstreepjes uitgeschakeld.
Neem in dat geval zo snel mogelijk
contact op met een Fiat
Servicenetwerk, en rijd verder op
benzine.
TANKEN
18) 19)
LPG
Maximale vulcapaciteit (inclusief
reserve): 42 liter. Er is bij de waarde
reeds rekening gehouden met de 80%
vullimiet van de tank en de
resthoeveelheid die nodig is voor de
opvoering; deze waarde
vertegenwoordigt de maximum
toelaatbare vulinhoud.Bovendien kan deze maximuminhoud,
na herhaaldelijk tanken, afwijken
wegens verschillen tussen de
toevoerdrukwaarden bij de tankstations,
pompen met verschillende
toevoer-/blokkeringswaarden, of een
tank die niet helemaal leeg is.
BELANGRIJK Om een inconsistente
weergave van de LPG-meter op het
instrumentenpaneel te voorkomen, is
het raadzaam om bij elke tankbeurt
minstens 10 liter te tanken.
BELANGRIJK
33)Let wel dat in sommige landen
(inclusief Italië) wettelijke beperkingen
gelden voor het parkeren/stallen van auto's
die rijden op gas dat dichter is dan
zuurstof; LPG valt onder deze categorie.
34)Als er gaslucht wordt waargenomen,
schakel dan over van werking op LPG naar
werking op benzine en ga onmiddellijk naar
een Fiat Servicepunt om het voertuig te
laten controleren en eventuele
systeemstoringen uit te sluiten.
BELANGRIJK
12)De auto is uitgerust met een gasvormig
LPG inspuitsysteem dat speciaal
ontworpen is voor deze auto: daarom is het
absoluut verboden de configuratie van het
systeem of de componenten ervan te
wijzigen. Het gebruik van andere
componenten of materialen zou kunnen
leiden tot een slechte werking en
verminderde veiligheid; neem dus in geval
van problemen altijd contact op met het
Fiat Servicenetwerk. Volg, om beschadiging
aan onderdelen van het gassysteem te
voorkomen, wanneer het voertuig wordt
gesleept of opgekrikt, de aanwijzingen op
die beschreven zijn in de paragraaf "Slepen
van het voertuig" van het Instructieboek.
13)Het systeem werkt op temperaturen
tussen -20°C en 100°C.
14)Bij gebruik van een lakoven moet de
LPG-tank uit de auto verwijderd worden en
later weer worden gemonteerd bij het Fiat
Servicenetwerk. Alhoewel het LPG-systeem
talrijke veiligheidsvoorzieningen heeft, wordt
geadviseerd als volgt te werk te gaan als de
auto langere tijd niet gebruikt wordt of als
het voertuig verplaatst wordt in een
noodgeval na panne of een ongeval: draai
de bevestigingselementen van de LPG-tank
los en verwijder de tank. Draai de
LPG-kraan dicht door de ringmoer
rechtsom te draaien (zie "Passieve/actieve
veiligheid"). Zet het deksel terug en draai de
bevestigingen weer vast.
45

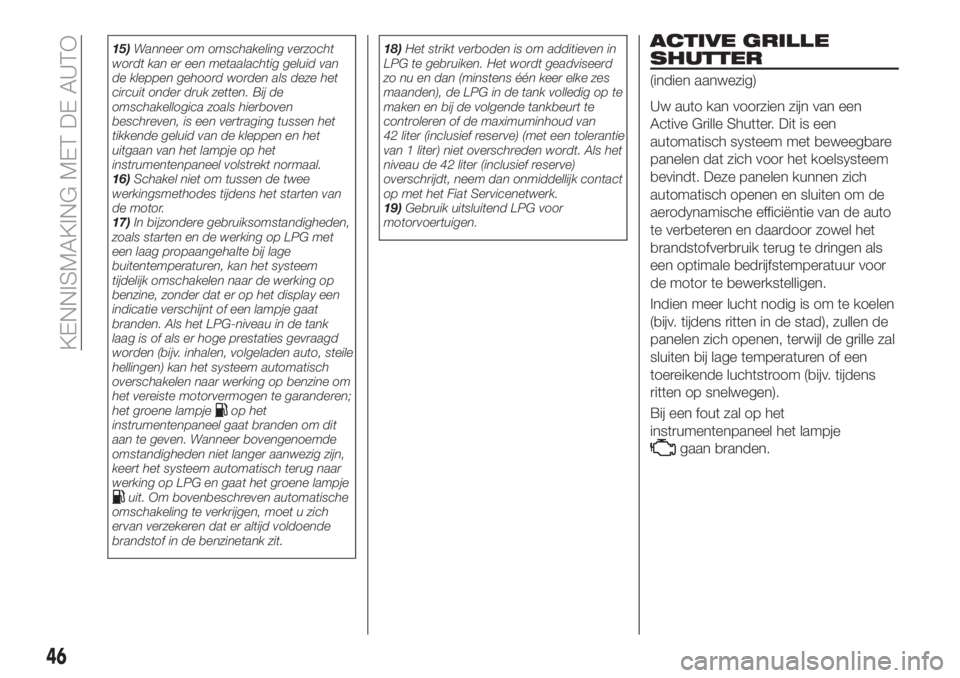

15)Wanneer om omschakeling verzocht
wordt kan er een metaalachtig geluid van
de kleppen gehoord worden als deze het
circuit onder druk zetten. Bij de
omschakellogica zoals hierboven
beschreven, is een vertraging tussen het
tikkende geluid van de kleppen en het
uitgaan van het lampje op het
instrumentenpaneel volstrekt normaal.
16)Schakel niet om tussen de twee
werkingsmethodes tijdens het starten van
de motor.
17)In bijzondere gebruiksomstandigheden,
zoals starten en de werking op LPG met
een laag propaangehalte bij lage
buitentemperaturen, kan het systeem
tijdelijk omschakelen naar de werking op
benzine, zonder dat er op het display een
indicatie verschijnt of een lampje gaat
branden. Als het LPG-niveau in de tank
laag is of als er hoge prestaties gevraagd
worden (bijv. inhalen, volgeladen auto, steile
hellingen) kan het systeem automatisch
overschakelen naar werking op benzine om
het vereiste motorvermogen te garanderen;
het groene lampje
op het
instrumentenpaneel gaat branden om dit
aan te geven. Wanneer bovengenoemde
omstandigheden niet langer aanwezig zijn,
keert het systeem automatisch terug naar
werking op LPG en gaat het groene lampje
uit. Om bovenbeschreven automatische
omschakeling te verkrijgen, moet u zich
ervan verzekeren dat er altijd voldoende
brandstof in de benzinetank zit.18)Het strikt verboden is om additieven in
LPG te gebruiken. Het wordt geadviseerd
zo nu en dan (minstens één keer elke zes
maanden), de LPG in de tank volledig op te
maken en bij de volgende tankbeurt te
controleren of de maximuminhoud van
42 liter (inclusief reserve) (met een tolerantie
van 1 liter) niet overschreden wordt. Als het
niveau de 42 liter (inclusief reserve)
overschrijdt, neem dan onmiddellijk contact
op met het Fiat Servicenetwerk.
19)Gebruik uitsluitend LPG voor
motorvoertuigen.
ACTIVE GRILLE
SHUTTER
(indien aanwezig)
Uw auto kan voorzien zijn van een
Active Grille Shutter. Dit is een
automatisch systeem met beweegbare
panelen dat zich voor het koelsysteem
bevindt. Deze panelen kunnen zich
automatisch openen en sluiten om de
aerodynamische efficiëntie van de auto
te verbeteren en daardoor zowel het
brandstofverbruik terug te dringen als
een optimale bedrijfstemperatuur voor
de motor te bewerkstelligen.
Indien meer lucht nodig is om te koelen
(bijv. tijdens ritten in de stad), zullen de
panelen zich openen, terwijl de grille zal
sluiten bij lage temperaturen of een
toereikende luchtstroom (bijv. tijdens
ritten op snelwegen).
Bij een fout zal op het
instrumentenpaneel het lampje
gaan branden.
46
KENNISMAKING MET DE AUTO

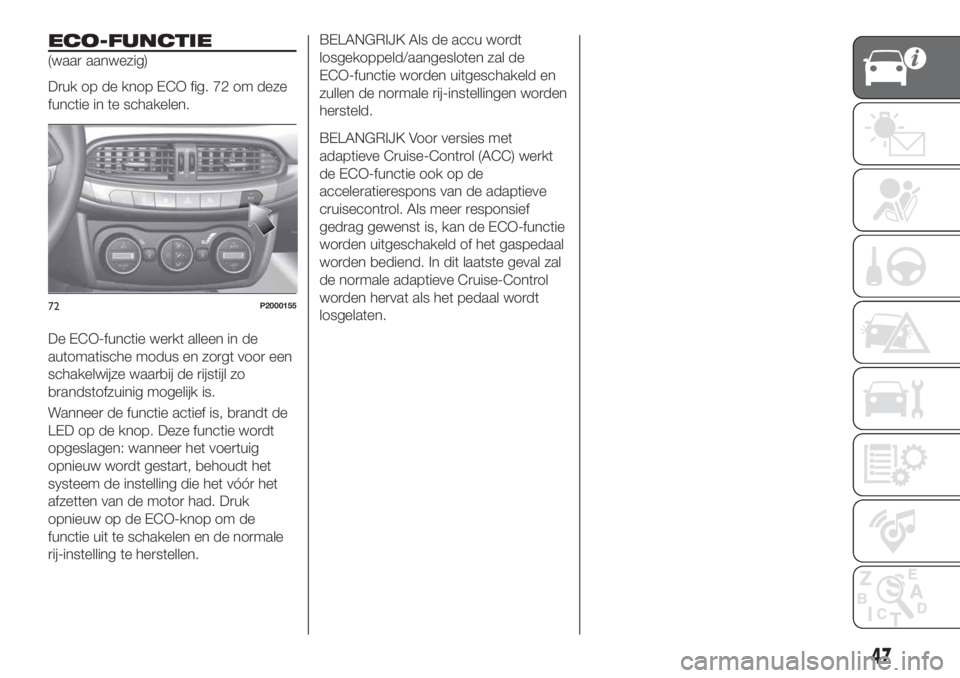

ECO-FUNCTIE
(waar aanwezig)
Druk op de knop ECO fig. 72 om deze
functie in te schakelen.
De ECO-functie werkt alleen in de
automatische modus en zorgt voor een
schakelwijze waarbij de rijstijl zo
brandstofzuinig mogelijk is.
Wanneer de functie actief is, brandt de
LED op de knop. Deze functie wordt
opgeslagen: wanneer het voertuig
opnieuw wordt gestart, behoudt het
systeem de instelling die het vóór het
afzetten van de motor had. Druk
opnieuw op de ECO-knop om de
functie uit te schakelen en de normale
rij-instelling te herstellen.
BELANGRIJK Als de accu wordt
losgekoppeld/aangesloten zal de
ECO-functie worden uitgeschakeld en
zullen de normale rij-instellingen worden
hersteld.
BELANGRIJK Voor versies met
adaptieve Cruise-Control (ACC) werkt
de ECO-functie ook op de
acceleratierespons van de adaptieve
cruisecontrol. Als meer responsief
gedrag gewenst is, kan de ECO-functie
worden uitgeschakeld of het gaspedaal
worden bediend. In dit laatste geval zal
de normale adaptieve Cruise-Control
worden hervat als het pedaal wordt
losgelaten.
72P2000155
47

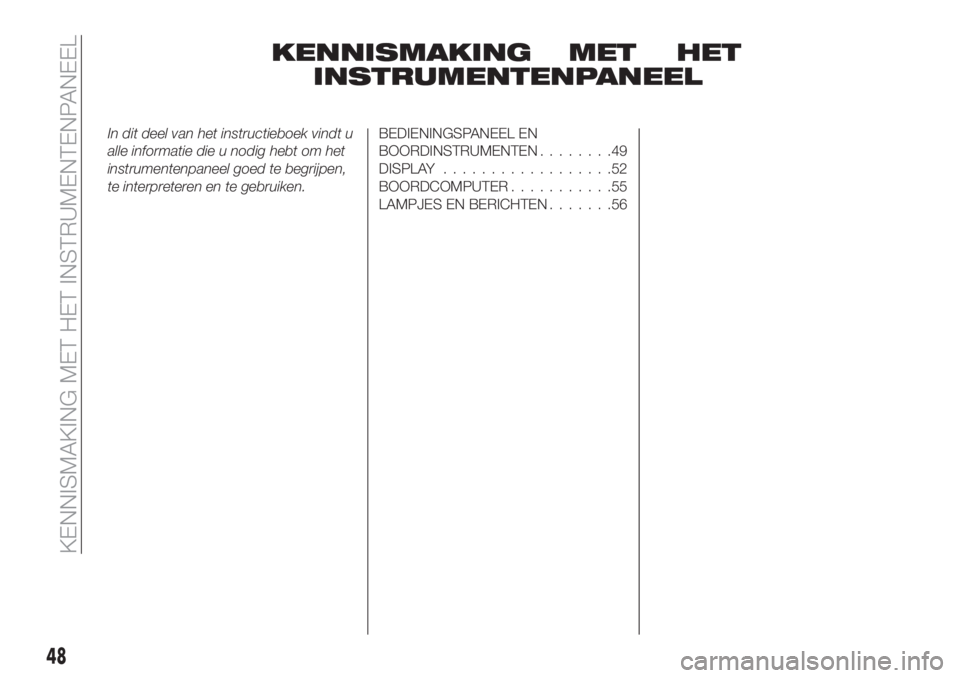

KENNISMAKING MET HET
INSTRUMENTENPANEEL
In dit deel van het instructieboek vindt u
alle informatie die u nodig hebt om het
instrumentenpaneel goed te begrijpen,
te interpreteren en te gebruiken.BEDIENINGSPANEEL EN
BOORDINSTRUMENTEN........49
DISPLAY..................52
BOORDCOMPUTER...........55
LAMPJES EN BERICHTEN.......56
48
KENNISMAKING MET HET INSTRUMENTENPANEEL
