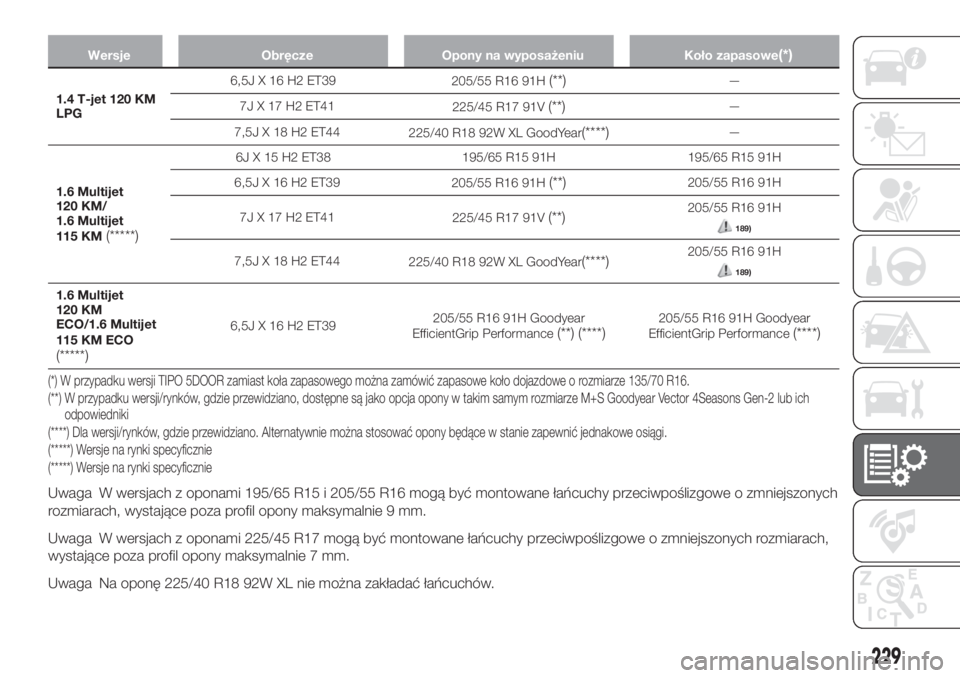

Wersje Obręcze Opony na wyposażeniu Koło zapasowe(*)
1.4 T-jet 120 KM
LPG6,5J X 16 H2 ET39
205/55 R16 91H
(**)—
7J X 17 H2 ET41
225/45 R17 91V
(**)—
7,5J X 18 H2 ET44
225/40 R18 92W XL GoodYear
(****)—
1.6 Multijet
120 KM/
1.6 Multijet
115 KM
(*****)
6J X 15 H2 ET38 195/65 R15 91H 195/65 R15 91H
6,5J X 16 H2 ET39
205/55 R16 91H
(**)205/55 R16 91H
7J X 17 H2 ET41
225/45 R17 91V
(**)205/55 R16 91H
189)
7,5J X 18 H2 ET44
225/40 R18 92W XL GoodYear(****)205/55 R16 91H
189)
1.6 Multijet
120 KM
ECO/1.6 Multijet
115 KM ECO
(*****)
6,5J X 16 H2 ET39205/55 R16 91H Goodyear
EfficientGrip Performance(**) (****)205/55 R16 91H Goodyear
EfficientGrip Performance(****)
(*) W przypadku wersji TIPO 5DOOR zamiast koła zapasowego można zamówić zapasowe koło dojazdowe o rozmiarze 135/70 R16.
(**) W przypadku wersji/rynków, gdzie przewidziano, dostępne są jako opcja opony w takim samym rozmiarze M+S Goodyear Vector 4Seasons Gen-2 lub ich
odpowiedniki
(****) Dla wersji/rynków, gdzie przewidziano. Alternatywnie można stosować opony będące w stanie zapewnić jednakowe osiągi.
(*****) Wersje na rynki specyficznie
(*****) Wersje na rynki specyficznie
Uwaga W wersjach z oponami 195/65 R15 i 205/55 R16 mogą być montowane łańcuchy przeciwpoślizgowe o zmniejszonych
rozmiarach, wystające poza profil opony maksymalnie 9 mm.
Uwaga W wersjach z oponami 225/45 R17 mogą być montowane łańcuchy przeciwpoślizgowe o zmniejszonych rozmiarach,
wystające poza profil opony maksymalnie 7 mm.
Uwaga Na oponę 225/40 R18 92W XL nie można zakładać łańcuchów.
229

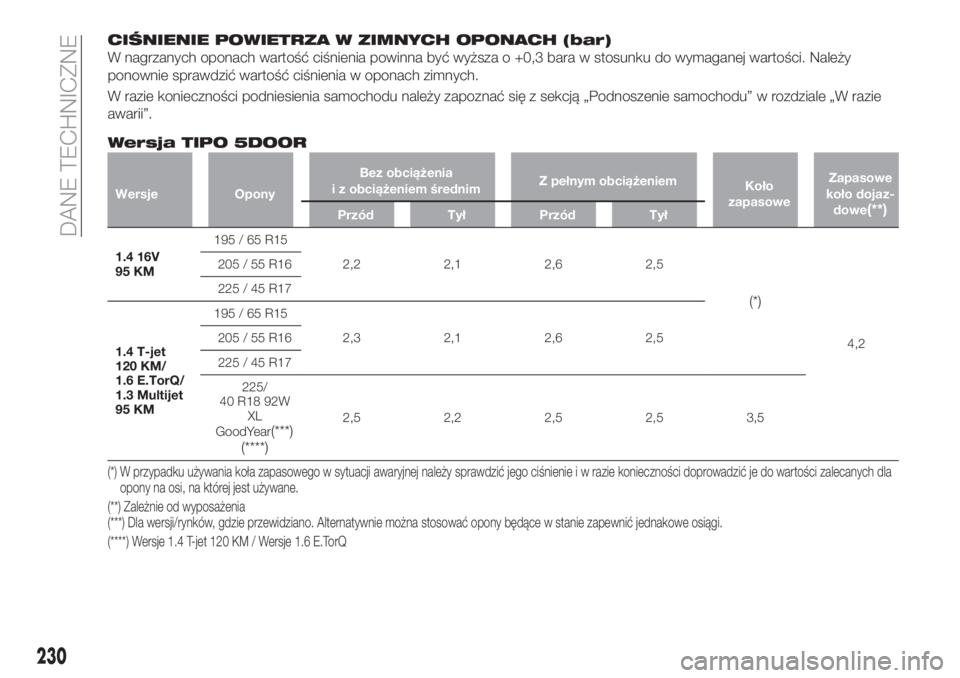

CIŚNIENIE POWIETRZA W ZIMNYCH OPONACH (bar)
W nagrzanych oponach wartość ciśnienia powinna być wyższa o +0,3 bara w stosunku do wymaganej wartości. Należy
ponownie sprawdzić wartość ciśnienia w oponach zimnych.
W razie konieczności podniesienia samochodu należy zapoznać się z sekcją „Podnoszenie samochodu” w rozdziale „W razie
awarii”.
Wersja TIPO 5DOOR
Wersje OponyBez obciążenia
i z obciążeniem średnimZ pełnym obciążeniem
Koło
zapasoweZapasowe
koło dojaz-
dowe(**)Przód Tył Przód Tył
1.4 16V
95 KM195 / 65 R15
2,2 2,1 2,6 2,5
(*)
4,2 205 / 55 R16
225 / 45 R17
1.4 T-jet
120 KM/
1.6 E.TorQ/
1.3 Multijet
95 KM195 / 65 R15
2,3 2,1 2,6 2,5 205 / 55 R16
225 / 45 R17
225/
40 R18 92W
XL
GoodYear
(***)
(****)2,5 2,2 2,5 2,5 3,5
(**) Zależnie od wyposażenia (*) W przypadku używania koła zapasowego w sytuacji awaryjnej należy sprawdzić jego ciśnienie i w razie konieczności doprowadzić je do wartości zalecanych dla
opony na osi, na której jest używane.
(***) Dla wersji/rynków, gdzie przewidziano. Alternatywnie można stosować opony będące w stanie zapewnić jednakowe osiągi.
(****) Wersje 1.4 T-jet 120 KM / Wersje 1.6 E.TorQ
230
DANE TECHNICZNE

Wersje OponyBez obciążenia
i z obciążeniem średnimZ pełnym obciążeniem
Koło
zapasoweZapasowe
koło dojaz-
dowe(**)Przód Tył Przód Tył
1.4 T-jet
120 KM LPG205 / 55 R16
2,3 2,1 2,6
2,5 — — 225 / 45 R17
225/
40 R18 92W
XL GoodYear
(***)
2,5 2,2 2,5
1.6 Multijet
120 KM/
1.6 Multijet
115 KM
(*****)
195 / 65 R15
2,4 2,1 2,6 2,5
(*)
4,2 205 / 55 R16
225 / 45 R17
225/
40 R18 92W
XL GoodYear(***)
2,5 2,2 2,5 2,5 3,5
1.6 Multijet
120 KM
ECO/
1.6 Multijet
115 KM ECO
(*****)
205/
55R16 91H
Goodyear
EfficientGrip
Performance
(***)
2,8 2,5 2,6 2,5(*)
(**) Zależnie od wyposażenia
(***) Dla wersji/rynków, gdzie przewidziano. Alternatywnie można stosować opony będące w stanie zapewnić jednakowe osiągi.
(*****) Wersje na rynki specyficznie (*) W przypadku używania koła zapasowego w sytuacji awaryjnej należy sprawdzić jego ciśnienie i w razie konieczności doprowadzić je do wartości zalecanych dla
opony na osi, na której jest używane.
231

Wersja TIPO STATION WAGON
Wersje OponyBez obciążenia i z obciążeniem
średnimZ pełnym obciążeniem
Koło
zapasowe
Przód Tył Przód Tył
1.4 16V
95 KM/
1.3 Multijet
95 KM195 / 65 R15
2,3 2,3
2,5 2,7
(*)
205 / 55 R16
225 / 45 R17 2,3 2,2
1.4 T-jet
120 KM/
1.6 E.TorQ205 / 55 R16 2,3 2,3
225 / 45 R17 2,3 2,2
225/
40 R18 92W XL
GoodYear
(**)2,5 2,2 2,5 2,5 3,5
1.4 T-jet
120 KM LPG205 / 55 R16 2,3 2,3
2,52,7
— 225 / 45 R17 2,3
2,2 225/
40 R18 92W XL
GoodYear
(**)2,5 2,5
1.6 Multijet
120 KM/
1.6 Multijet
115 KM
(***)
195 / 65 R15 2,4 2,1 2,6 2,5
(*)205 / 55 R16 2,5 2,3
2,52,7
225 / 45 R17 2,4
2,2 225/
40 R18 92W XL
GoodYear
(**)2,5 2,5 3,5
(*) W przypadku używania koła zapasowego w sytuacji awaryjnej należy sprawdzić jego ciśnienie i w razie konieczności doprowadzić je do wartości zalecanych dla
opony na osi, na której jest używane.
(**) Dla wersji/rynków, gdzie przewidziano. Alternatywnie można stosować opony będące w stanie zapewnić jednakowe osiągi.
(***) Wersje na rynki specyficznie
232
DANE TECHNICZNE

Wersje OponyBez obciążenia i z obciążeniem
średnimZ pełnym obciążeniem
Koło
zapasowe
Przód Tył Przód Tył
1.6 Multijet
120 KM
ECO/
1.6 Multijet
115 KM ECO
(***)
205/55R16 91H
Goodyear
EfficientGrip
Performance
(**)
2,8 2,5 2,5 2,7(*)
(***) Wersje na rynki specyficznie (**) Dla wersji/rynków, gdzie przewidziano. Alternatywnie można stosować opony będące w stanie zapewnić jednakowe osiągi. (*) W przypadku używania koła zapasowego w sytuacji awaryjnej należy sprawdzić jego ciśnienie i w razie konieczności doprowadzić je do wartości zalecanych dla
opony na osi, na której jest używane.
UWAGA
187)Prędkość maksymalna dla opon zimowych ze wskaźnikiem „Q” nie może przekraczać 160 km/h; ze wskaźnikiem „T” nie może
przekraczać 190 km/h; ze wskaźnikiem „H” nie może przekraczać 210 km/h; należy jednak przestrzegać obowiązujących przepisów Kodeksu
drogowego.
188)W razie stosowania opon zimowych o indeksie prędkości niższym niż podano w Wyciągu ze świadectwa homologacji nie należy
przekraczać maksymalnej dopuszczalnej prędkości podawanej dla stosowanego indeksu.
233

189)Jeśli samochód jest wyposażony w koło zapasowe o rozmiarach mniejszych od koła normalnego (z oponami 17” i 18” dostarczane jest
koło zapasowe 16”) lub w zapasowe koło dojazdowe, należy przestrzegać następujących zaleceń. Zapasowe koło dojazdowe (dla
wersji/rynków, gdzie przewidziano), jest specyficzne dla tego modelu samochodu; nie należy stosować w samochodzie zapasowych kół
dojazdowych z innych modeli. Zapasowego koła dojazdowego należy używać tylko w sytuacji awaryjnej. Użycie powinno być ograniczone do
niezbędnego minimum i prędkość nie powinna przekroczyć 80 km/h. Na zapasowym kole dojazdowym lub innym kole zapasowym
zastosowano naklejkę w kolorze pomarańczowym, na której przedstawiono podstawowe ostrzeżenia dotyczące użycia koła zapasowego
i odnośnych ograniczeń w użyciu. Naklejki tej nie należy absolutnie usuwać ani zasłaniać. Na naklejce podane są następujące informacje
w czterech językach: „Uwaga! Tylko do użytku tymczasowego! 80 km/h max! Należy możliwie jak najszybciej wymienić na standardowe koło
pojazdu. Nie zasłaniać tych informacji”. Na zapasowe koło dojazdowe lub inne koło zapasowe nie należy absolutnie zakładać żadnego kołpaka
koła. Należy odpowiednio dostosować styl jazdy samochodem, jeśli zamontowane jest zapasowe koło dojazdowe lub inne koło zapasowe.
Należy unikać przyspieszeń i nagłego hamowania, gwałtownego skręcania i szybkiego pokonywania zakrętów. Trwałość całkowita
zapasowego koła dojazdowego jest przewidziana na około 3000 km. Po tym przebiegu należy wymienić oponę na nową tego samego typu.
Nie należy montować w żadnym przypadku opon tradycyjnych na obręczy przewidzianej dla dojazdowego koła zapasowego. Należy możliwie
jak najszybciej naprawić i zamontować wymienione koło. Niedopuszczalne jest stosowanie jednocześnie dwóch lub więcej zapasowych kół
dojazdowych lub innych kół zapasowych. Nie należy smarować gwintów śrub przed ich zamontowaniem: mogą się one samoczynnie
odkręcić.
234
DANE TECHNICZNE

WYMIARY
Wersja TIPO 5DOOR
Wymiary podane są w mm i odnoszą się do samochodu posiadającego oryginalne opony na wyposażeniu. Wysokość jest
mierzona w samochodzie bez obciążenia. W zależności od rozmiaru obręczy możliwe są niewielkie zmiany wymiaru w stosunku
do podanych wartości.
AB C D EFGH I
893 2638 837 4368 1495 1542 1543 2002 1792
Objętość bagażnika: 440 l.
220P2000008-000-000
235

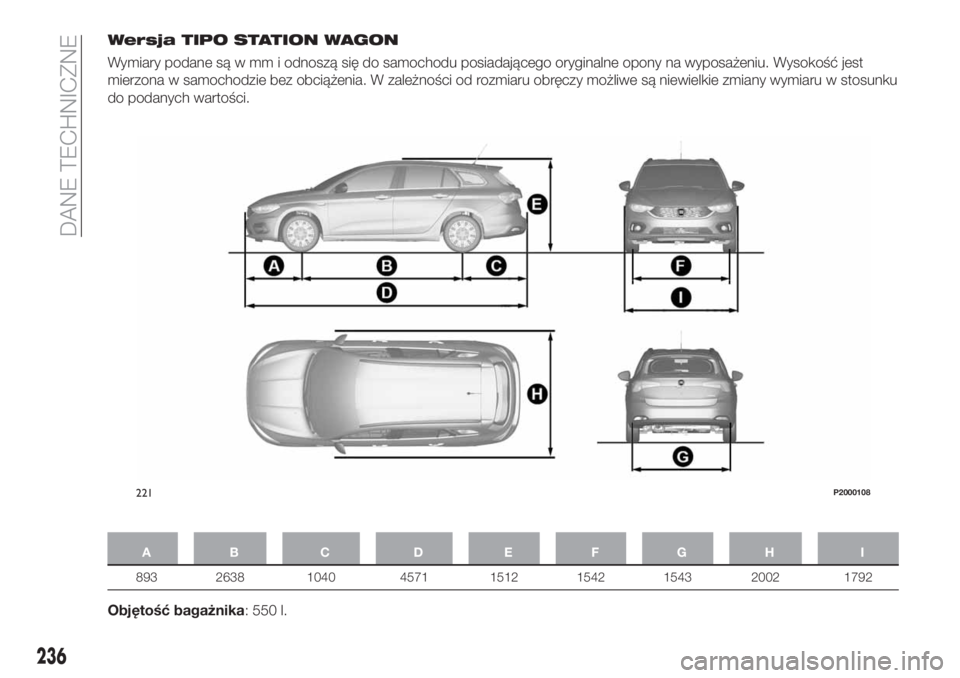

Wersja TIPO STATION WAGON
Wymiary podane są w mm i odnoszą się do samochodu posiadającego oryginalne opony na wyposażeniu. Wysokość jest
mierzona w samochodzie bez obciążenia. W zależności od rozmiaru obręczy możliwe są niewielkie zmiany wymiaru w stosunku
do podanych wartości.
AB C D EFGH I
893 2638 1040 4571 1512 1542 1543 2002 1792
Objętość bagażnika: 550 l.
221P2000108
236
DANE TECHNICZNE

MASY
Masy (kg) 1.4 16V 95 KM E6 1.4 16V 95 KM E4 1.6 E.TorQ E6 1.6 E.TorQ E4
Masa bez obciążenia
(z wszystkimi płynami,
zbiornikiem paliwa
napełnionym w 90%
i bez opcji)1195 / 1205
(*)1195 / 1205(*)1310 / 1320(*)1310 / 1320(*)
Nośność użytkowa wraz
z kierowcą(**)500 / 550(*)500 / 550(*)500 / 550(*)500 / 550(*)
Maksymalne
dopuszczalne
obciążenia
(***)
– oś przednia 1050 1050 1050 1050
– oś tylna
900 / 950
(*)900 / 950(*)900 / 950(*)900 / 950(*)
– ogółem
1695 / 1755(*)1695 / 1755(*)1810 / 1870(*)1810 / 1870(*)
Maksymalna
dopuszczalna masa
zespołu pojazdów
(samochód + przyczepa)
(****)
2895 / 2955(*)2895 / 2955(*)2610 / 2670(*)2610 / 2670(*)
Maksymalna masa
holowanej przyczepy
(*) TIPO STATION WAGON
(**) W przypadku zastosowania wyposażenia specjalnego masa samochodu zwiększa się i w konsekwencji zmniejsza się nośność użytkowa, w porównaniu
z maksymalnymi dopuszczalnymi obciążeniami.
(***) Obciążenia nieprzekraczalne. Użytkownik ponosi odpowiedzialność za rozmieszczenie ładunków w komorze bagażnika i/lub na płaszczyźnie ładunkowej
zgodnie z podanymi wartościami maksymalnych dopuszczalnych obciążeń.
(****) Nie należy nigdy przekraczać maksymalnej dopuszczalnej masy zespołu pojazdów: maksymalna dopuszczalna masa holowanej przyczepy jest dopuszczalna
wyłącznie wówczas, jeśli nie jest przekraczana wartość maksymalnej dopuszczalnej masy zespołu pojazdów.
237

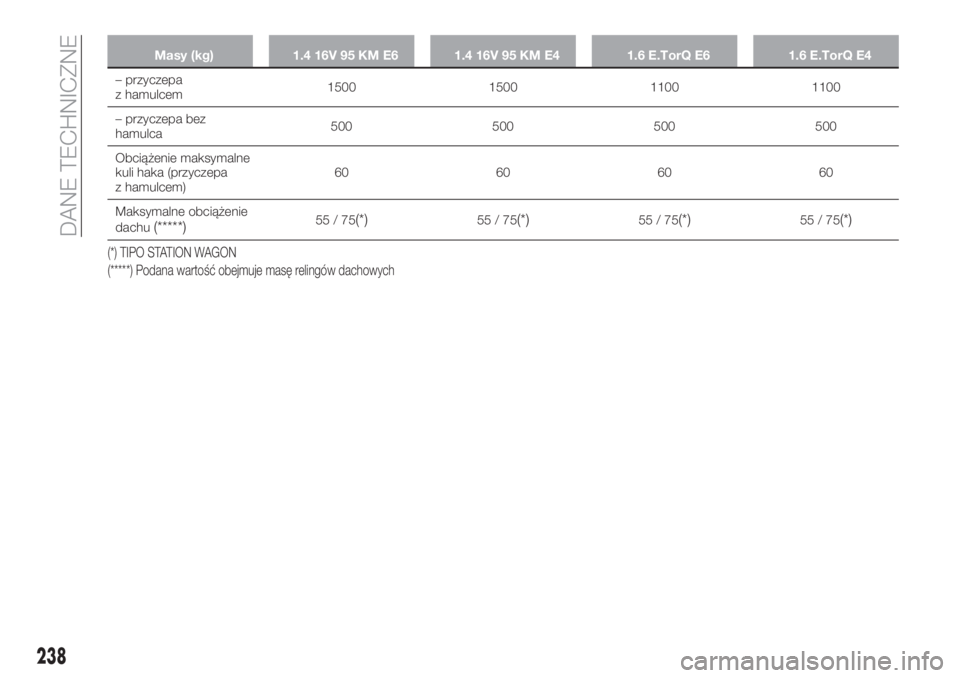

Masy (kg) 1.4 16V 95 KM E6 1.4 16V 95 KM E4 1.6 E.TorQ E6 1.6 E.TorQ E4
– przyczepa
z hamulcem1500 1500 1100 1100
– przyczepa bez
hamulca500 500 500 500
Obciążenie maksymalne
kuli haka (przyczepa
z hamulcem)60 60 60 60
Maksymalne obciążenie
dachu
(*****)55/75(*)55/75(*)55/75(*)55/75(*)
(*****) Podana wartość obejmuje masę relingów dachowych (*) TIPO STATION WAGON
