FIAT TIPO 5DOORS STATION WAGON 2018 Instrukcja obsługi (in Polish)

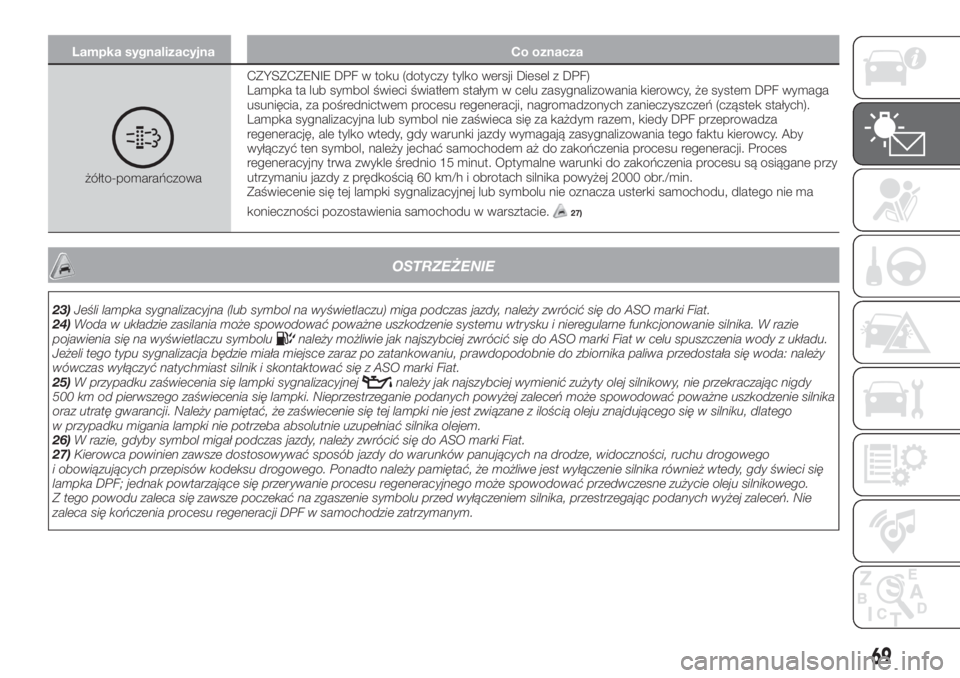

Lampka sygnalizacyjna Co oznacza
żółto-pomarańczowaCZYSZCZENIE DPF w toku (dotyczy tylko wersji Diesel z DPF)
Lampka ta lub symbol świeci światłem stałym w celu zasygnalizowania kierowcy, że system DPF wymaga
usunięcia, za pośrednictwem procesu regeneracji, nagromadzonych zanieczyszczeń (cząstek stałych).
Lampka sygnalizacyjna lub symbol nie zaświeca się za każdym razem, kiedy DPF przeprowadza
regenerację, ale tylko wtedy, gdy warunki jazdy wymagają zasygnalizowania tego faktu kierowcy. Aby
wyłączyć ten symbol, należy jechać samochodem aż do zakończenia procesu regeneracji. Proces
regeneracyjny trwa zwykle średnio 15 minut. Optymalne warunki do zakończenia procesu są osiągane przy
utrzymaniu jazdy z prędkością 60 km/h i obrotach silnika powyżej 2000 obr./min.
Zaświecenie się tej lampki sygnalizacyjnej lub symbolu nie oznacza usterki samochodu, dlatego nie ma
konieczności pozostawienia samochodu w warsztacie.
27)
OSTRZEŻENIE
23)Jeśli lampka sygnalizacyjna (lub symbol na wyświetlaczu) miga podczas jazdy, należy zwrócić się do ASO marki Fiat.
24)Woda w układzie zasilania może spowodować poważne uszkodzenie systemu wtrysku i nieregularne funkcjonowanie silnika. W razie
pojawienia się na wyświetlaczu symbolu
należy możliwie jak najszybciej zwrócić się do ASO marki Fiat w celu spuszczenia wody z układu.
Jeżeli tego typu sygnalizacja będzie miała miejsce zaraz po zatankowaniu, prawdopodobnie do zbiornika paliwa przedostała się woda: należy
wówczas wyłączyć natychmiast silnik i skontaktować się z ASO marki Fiat.
25)W przypadku zaświecenia się lampki sygnalizacyjnej
należy jak najszybciej wymienić zużyty olej silnikowy, nie przekraczając nigdy
500 km od pierwszego zaświecenia się lampki. Nieprzestrzeganie podanych powyżej zaleceń może spowodować poważne uszkodzenie silnika
oraz utratę gwarancji. Należy pamiętać, że zaświecenie się tej lampki nie jest związane z ilością oleju znajdującego się w silniku, dlatego
w przypadku migania lampki nie potrzeba absolutnie uzupełniać silnika olejem.
26)W razie, gdyby symbol migał podczas jazdy, należy zwrócić się do ASO marki Fiat.
27)Kierowca powinien zawsze dostosowywać sposób jazdy do warunków panujących na drodze, widoczności, ruchu drogowego
i obowiązujących przepisów kodeksu drogowego. Ponadto należy pamiętać, że możliwe jest wyłączenie silnika również wtedy, gdy świeci się
lampka DPF; jednak powtarzające się przerywanie procesu regeneracyjnego może spowodować przedwczesne zużycie oleju silnikowego.
Z tego powodu zaleca się zawsze poczekać na zgaszenie symbolu przed wyłączeniem silnika, przestrzegając podanych wyżej zaleceń. Nie
zaleca się kończenia procesu regeneracji DPF w samochodzie zatrzymanym.
69

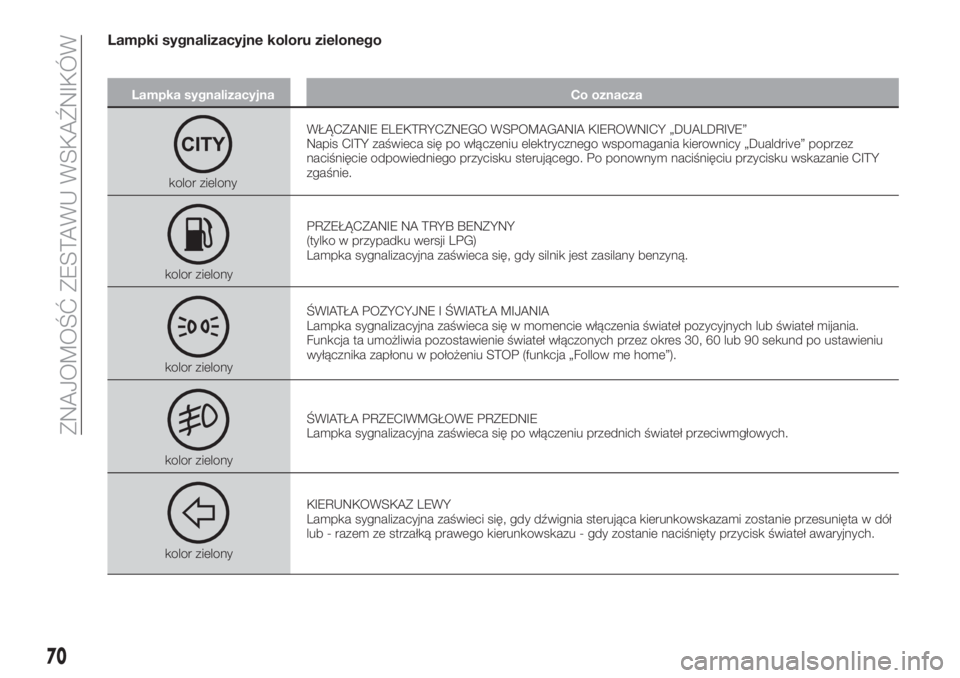

Lampki sygnalizacyjne koloru zielonego
Lampka sygnalizacyjna Co oznacza
kolor zielonyWŁĄCZANIE ELEKTRYCZNEGO WSPOMAGANIA KIEROWNICY „DUALDRIVE”
Napis CITY zaświeca się po włączeniu elektrycznego wspomagania kierownicy „Dualdrive” poprzez
naciśnięcie odpowiedniego przycisku sterującego. Po ponownym naciśnięciu przycisku wskazanie CITY
zgaśnie.
kolor zielonyPRZEŁĄCZANIE NA TRYB BENZYNY
(tylko w przypadku wersji LPG)
Lampka sygnalizacyjna zaświeca się, gdy silnik jest zasilany benzyną.
kolor zielonyŚWIATŁA POZYCYJNE I ŚWIATŁA MIJANIA
Lampka sygnalizacyjna zaświeca się w momencie włączenia świateł pozycyjnych lub świateł mijania.
Funkcja ta umożliwia pozostawienie świateł włączonych przez okres 30, 60 lub 90 sekund po ustawieniu
wyłącznika zapłonu w położeniu STOP (funkcja „Follow me home”).
kolor zielonyŚWIATŁA PRZECIWMGŁOWE PRZEDNIE
Lampka sygnalizacyjna zaświeca się po włączeniu przednich świateł przeciwmgłowych.
kolor zielonyKIERUNKOWSKAZ LEWY
Lampka sygnalizacyjna zaświeci się, gdy dźwignia sterująca kierunkowskazami zostanie przesunięta w dół
lub - razem ze strzałką prawego kierunkowskazu - gdy zostanie naciśnięty przycisk świateł awaryjnych.
70
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

Lampka sygnalizacyjna Co oznacza
kolor zielonyKIERUNKOWSKAZ PRAWY
Lampka sygnalizacyjna zaświeci się, gdy dźwignia sterująca kierunkowskazami zostanie przesunięta
w górę lub - razem ze strzałką lewego kierunkowskazu - gdy zostanie naciśnięty przycisk świateł
awaryjnych.
Lampki sygnalizacyjne koloru niebieskiego
Lampka sygnalizacyjna Co oznacza
kolor niebieskiŚWIATŁA DROGOWE
Lampka sygnalizacyjna zaświeca się po włączeniu świateł drogowych.
71

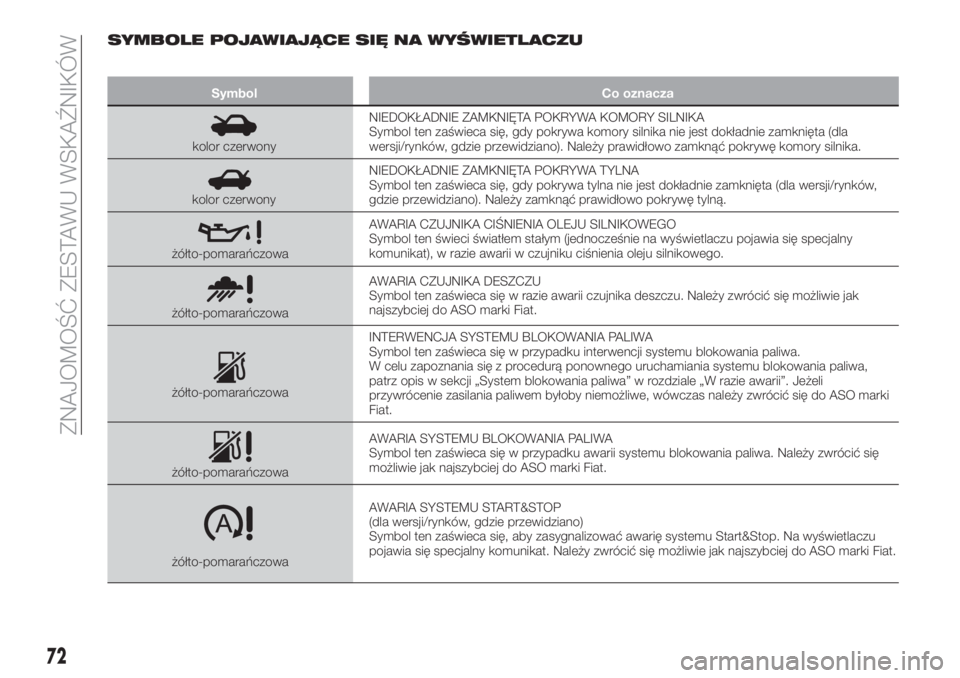

SYMBOLE POJAWIAJĄCE SIĘ NA WYŚWIETLACZU
Symbol Co oznacza
kolor czerwonyNIEDOKŁADNIE ZAMKNIĘTA POKRYWA KOMORY SILNIKA
Symbol ten zaświeca się, gdy pokrywa komory silnika nie jest dokładnie zamknięta (dla
wersji/rynków, gdzie przewidziano). Należy prawidłowo zamknąć pokrywę komory silnika.
kolor czerwonyNIEDOKŁADNIE ZAMKNIĘTA POKRYWA TYLNA
Symbol ten zaświeca się, gdy pokrywa tylna nie jest dokładnie zamknięta (dla wersji/rynków,
gdzie przewidziano). Należy zamknąć prawidłowo pokrywę tylną.
żółto-pomarańczowaAWARIA CZUJNIKA CIŚNIENIA OLEJU SILNIKOWEGO
Symbol ten świeci światłem stałym (jednocześnie na wyświetlaczu pojawia się specjalny
komunikat), w razie awarii w czujniku ciśnienia oleju silnikowego.
żółto-pomarańczowaAWARIA CZUJNIKA DESZCZU
Symbol ten zaświeca się w razie awarii czujnika deszczu. Należy zwrócić się możliwie jak
najszybciej do ASO marki Fiat.
żółto-pomarańczowaINTERWENCJA SYSTEMU BLOKOWANIA PALIWA
Symbol ten zaświeca się w przypadku interwencji systemu blokowania paliwa.
W celu zapoznania się z procedurą ponownego uruchamiania systemu blokowania paliwa,
patrz opis w sekcji „System blokowania paliwa” w rozdziale „W razie awarii”. Jeżeli
przywrócenie zasilania paliwem byłoby niemożliwe, wówczas należy zwrócić się do ASO marki
Fiat.
żółto-pomarańczowaAWARIA SYSTEMU BLOKOWANIA PALIWA
Symbol ten zaświeca się w przypadku awarii systemu blokowania paliwa. Należy zwrócić się
możliwie jak najszybciej do ASO marki Fiat.
żółto-pomarańczowaAWARIA SYSTEMU START&STOP
(dla wersji/rynków, gdzie przewidziano)
Symbol ten zaświeca się, aby zasygnalizować awarię systemu Start&Stop. Na wyświetlaczu
pojawia się specjalny komunikat. Należy zwrócić się możliwie jak najszybciej do ASO marki Fiat.
72
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

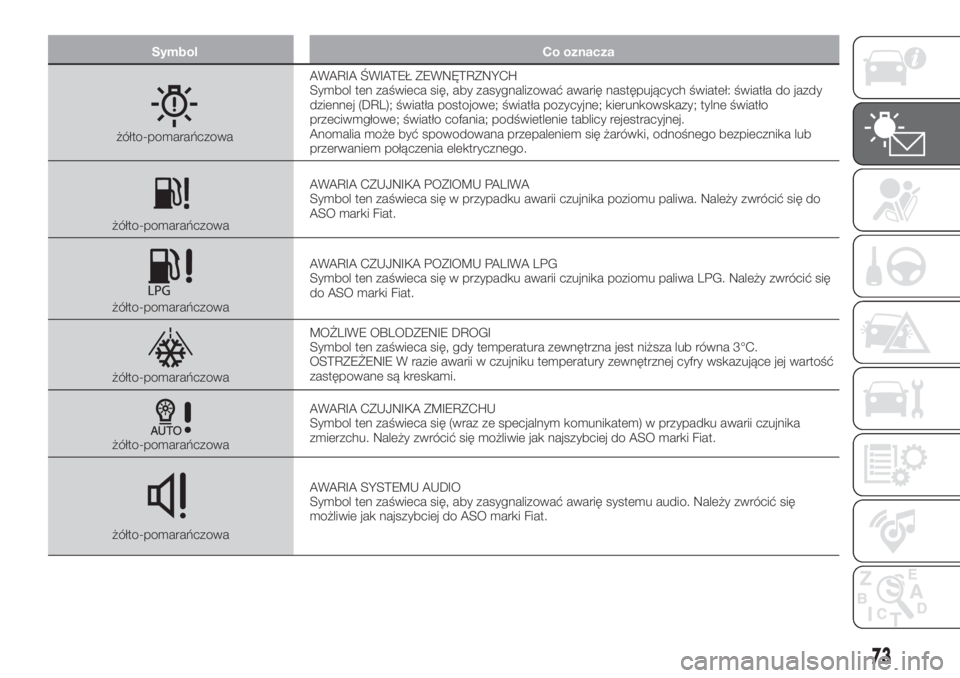

Symbol Co oznacza
żółto-pomarańczowaAWARIA ŚWIATEŁ ZEWNĘTRZNYCH
Symbol ten zaświeca się, aby zasygnalizować awarię następujących świateł: światła do jazdy
dziennej (DRL); światła postojowe; światła pozycyjne; kierunkowskazy; tylne światło
przeciwmgłowe; światło cofania; podświetlenie tablicy rejestracyjnej.
Anomalia może być spowodowana przepaleniem się żarówki, odnośnego bezpiecznika lub
przerwaniem połączenia elektrycznego.
żółto-pomarańczowaAWARIA CZUJNIKA POZIOMU PALIWA
Symbol ten zaświeca się w przypadku awarii czujnika poziomu paliwa. Należy zwrócić się do
ASO marki Fiat.
żółto-pomarańczowaAWARIA CZUJNIKA POZIOMU PALIWA LPG
Symbol ten zaświeca się w przypadku awarii czujnika poziomu paliwa LPG. Należy zwrócić się
do ASO marki Fiat.
żółto-pomarańczowaMOŻLIWE OBLODZENIE DROGI
Symbol ten zaświeca się, gdy temperatura zewnętrzna jest niższa lub równa 3°C.
OSTRZEŻENIE W razie awarii w czujniku temperatury zewnętrznej cyfry wskazujące jej wartość
zastępowane są kreskami.
żółto-pomarańczowaAWARIA CZUJNIKA ZMIERZCHU
Symbol ten zaświeca się (wraz ze specjalnym komunikatem) w przypadku awarii czujnika
zmierzchu. Należy zwrócić się możliwie jak najszybciej do ASO marki Fiat.
żółto-pomarańczowaAWARIA SYSTEMU AUDIO
Symbol ten zaświeca się, aby zasygnalizować awarię systemu audio. Należy zwrócić się
możliwie jak najszybciej do ASO marki Fiat.
73

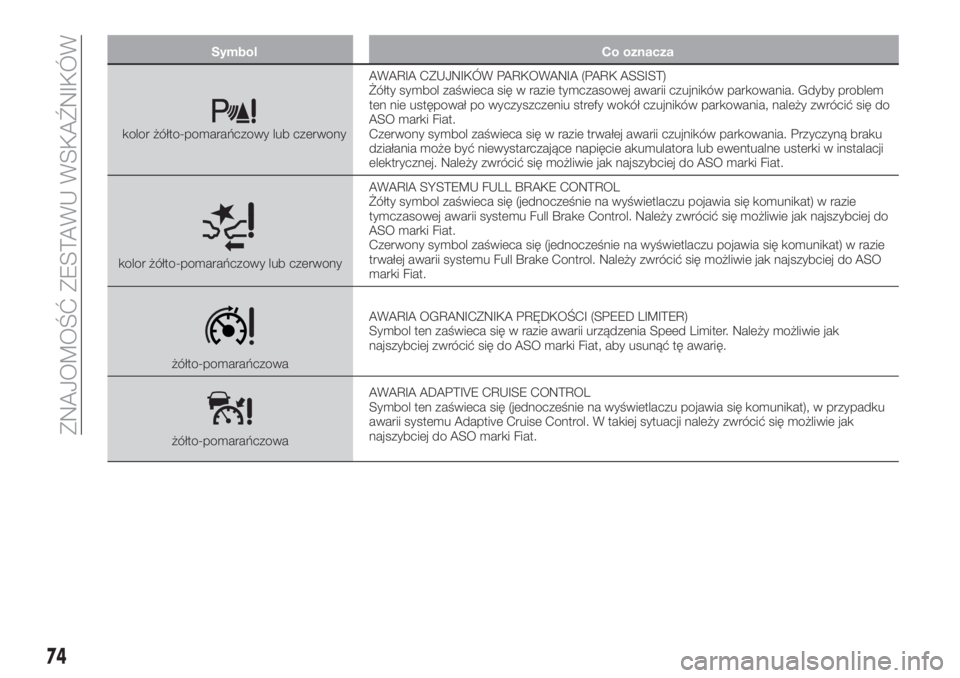

Symbol Co oznacza
kolor żółto-pomarańczowy lub czerwonyAWARIA CZUJNIKÓW PARKOWANIA (PARK ASSIST)
Żółty symbol zaświeca się w razie tymczasowej awarii czujników parkowania. Gdyby problem
ten nie ustępował po wyczyszczeniu strefy wokół czujników parkowania, należy zwrócić się do
ASO marki Fiat.
Czerwony symbol zaświeca się w razie trwałej awarii czujników parkowania. Przyczyną braku
działania może być niewystarczające napięcie akumulatora lub ewentualne usterki w instalacji
elektrycznej. Należy zwrócić się możliwie jak najszybciej do ASO marki Fiat.
kolor żółto-pomarańczowy lub czerwonyAWARIA SYSTEMU FULL BRAKE CONTROL
Żółty symbol zaświeca się (jednocześnie na wyświetlaczu pojawia się komunikat) w razie
tymczasowej awarii systemu Full Brake Control. Należy zwrócić się możliwie jak najszybciej do
ASO marki Fiat.
Czerwony symbol zaświeca się (jednocześnie na wyświetlaczu pojawia się komunikat) w razie
trwałej awarii systemu Full Brake Control. Należy zwrócić się możliwie jak najszybciej do ASO
marki Fiat.
żółto-pomarańczowaAWARIA OGRANICZNIKA PRĘDKOŚCI (SPEED LIMITER)
Symbol ten zaświeca się w razie awarii urządzenia Speed Limiter. Należy możliwie jak
najszybciej zwrócić się do ASO marki Fiat, aby usunąć tę awarię.
żółto-pomarańczowaAWARIA ADAPTIVE CRUISE CONTROL
Symbol ten zaświeca się (jednocześnie na wyświetlaczu pojawia się komunikat), w przypadku
awarii systemu Adaptive Cruise Control. W takiej sytuacji należy zwrócić się możliwie jak
najszybciej do ASO marki Fiat.
74
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

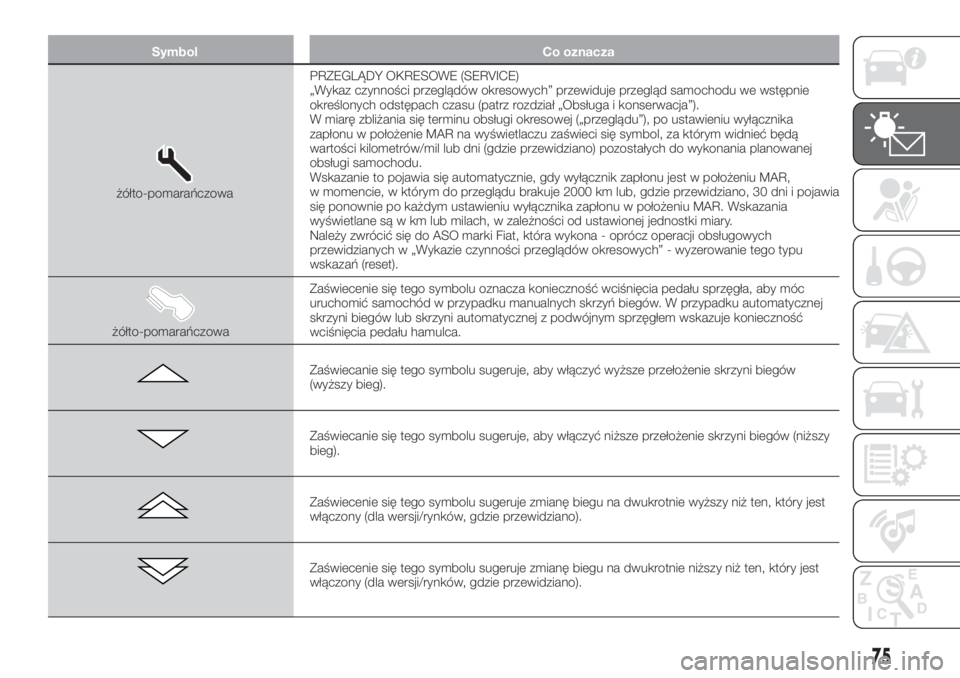

Symbol Co oznacza
żółto-pomarańczowaPRZEGLĄDY OKRESOWE (SERVICE)
„Wykaz czynności przeglądów okresowych” przewiduje przegląd samochodu we wstępnie
określonych odstępach czasu (patrz rozdział „Obsługa i konserwacja”).
W miarę zbliżania się terminu obsługi okresowej („przeglądu”), po ustawieniu wyłącznika
zapłonu w położenie MAR na wyświetlaczu zaświeci się symbol, za którym widnieć będą
wartości kilometrów/mil lub dni (gdzie przewidziano) pozostałych do wykonania planowanej
obsługi samochodu.
Wskazanie to pojawia się automatycznie, gdy wyłącznik zapłonu jest w położeniu MAR,
w momencie, w którym do przeglądu brakuje 2000 km lub, gdzie przewidziano, 30 dni i pojawia
się ponownie po każdym ustawieniu wyłącznika zapłonu w położeniu MAR. Wskazania
wyświetlane są w km lub milach, w zależności od ustawionej jednostki miary.
Należy zwrócić się do ASO marki Fiat, która wykona - oprócz operacji obsługowych
przewidzianych w „Wykazie czynności przeglądów okresowych” - wyzerowanie tego typu
wskazań (reset).
żółto-pomarańczowaZaświecenie się tego symbolu oznacza konieczność wciśnięcia pedału sprzęgła, aby móc
uruchomić samochód w przypadku manualnych skrzyń biegów. W przypadku automatycznej
skrzyni biegów lub skrzyni automatycznej z podwójnym sprzęgłem wskazuje konieczność
wciśnięcia pedału hamulca.
Zaświecanie się tego symbolu sugeruje, aby włączyć wyższe przełożenie skrzyni biegów
(wyższy bieg).
Zaświecanie się tego symbolu sugeruje, aby włączyć niższe przełożenie skrzyni biegów (niższy
bieg).
Zaświecenie się tego symbolu sugeruje zmianę biegu na dwukrotnie wyższy niż ten, który jest
włączony (dla wersji/rynków, gdzie przewidziano).
Zaświecenie się tego symbolu sugeruje zmianę biegu na dwukrotnie niższy niż ten, który jest
włączony (dla wersji/rynków, gdzie przewidziano).
75

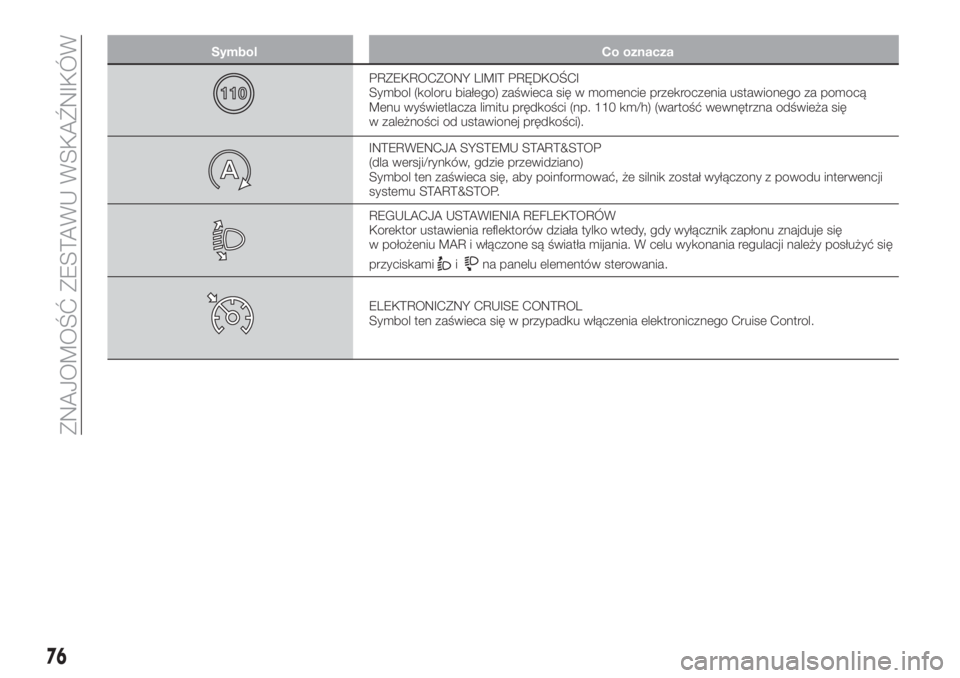

Symbol Co oznacza
PRZEKROCZONY LIMIT PRĘDKOŚCI
Symbol (koloru białego) zaświeca się w momencie przekroczenia ustawionego za pomocą
Menu wyświetlacza limitu prędkości (np. 110 km/h) (wartość wewnętrzna odświeża się
w zależności od ustawionej prędkości).
INTERWENCJA SYSTEMU START&STOP
(dla wersji/rynków, gdzie przewidziano)
Symbol ten zaświeca się, aby poinformować, że silnik został wyłączony z powodu interwencji
systemu START&STOP.
REGULACJA USTAWIENIA REFLEKTORÓW
Korektor ustawienia reflektorów działa tylko wtedy, gdy wyłącznik zapłonu znajduje się
w położeniu MAR i włączone są światła mijania. W celu wykonania regulacji należy posłużyć się
przyciskami
ina panelu elementów sterowania.
ELEKTRONICZNY CRUISE CONTROL
Symbol ten zaświeca się w przypadku włączenia elektronicznego Cruise Control.
76
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

BEZPIECZEŃSTWO
Niniejszy rozdział jest niezwykle ważny:
opisano w nim systemy
bezpieczeństwa, jakimi dysponuje
samochód, wraz z niezbędnymi
wskazówkami odnośnie do
prawidłowego ich użycia.SYSTEMY BEZPIECZEŃSTWA
AKTYWNEGO...............78
SYSTEMY WSPOMAGAJĄCE
JAZDĘ....................82
SYSTEMY ZABEZPIECZAJĄCE
PASAŻERÓW...............90
PASY BEZPIECZEŃSTWA.......90
SYSTEM SBR (Seat Belt Reminder) .92
NAPINACZE PASÓW
BEZPIECZEŃSTWA...........94
SYSTEMY OCHRONNE DLA DZIECI .97
UZUPEŁNIAJĄCY SYSTEM
BEZPIECZEŃSTWA BIERNEGO (SRS) -
PODUSZKI POWIETRZNE......110
77

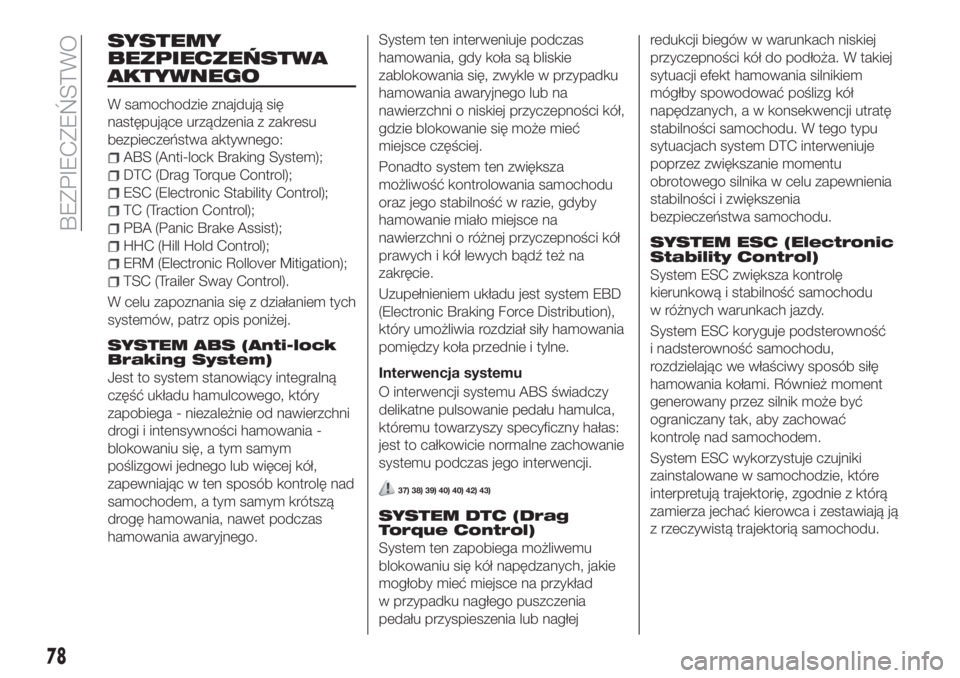

SYSTEMY
BEZPIECZEŃSTWA
AKTYWNEGO
W samochodzie znajdują się
następujące urządzenia z zakresu
bezpieczeństwa aktywnego:
ABS (Anti-lock Braking System);
DTC (Drag Torque Control);
ESC (Electronic Stability Control);
TC (Traction Control);
PBA (Panic Brake Assist);
HHC (Hill Hold Control);
ERM (Electronic Rollover Mitigation);
TSC (Trailer Sway Control).
W celu zapoznania się z działaniem tych
systemów, patrz opis poniżej.
SYSTEM ABS (Anti-lock
Braking System)
Jest to system stanowiący integralną
część układu hamulcowego, który
zapobiega - niezależnie od nawierzchni
drogi i intensywności hamowania -
blokowaniu się, a tym samym
poślizgowi jednego lub więcej kół,
zapewniając w ten sposób kontrolę nad
samochodem, a tym samym krótszą
drogę hamowania, nawet podczas
hamowania awaryjnego.System ten interweniuje podczas
hamowania, gdy koła są bliskie
zablokowania się, zwykle w przypadku
hamowania awaryjnego lub na
nawierzchni o niskiej przyczepności kół,
gdzie blokowanie się może mieć
miejsce częściej.
Ponadto system ten zwiększa
możliwość kontrolowania samochodu
oraz jego stabilność w razie, gdyby
hamowanie miało miejsce na
nawierzchni o różnej przyczepności kół
prawych i kół lewych bądź też na
zakręcie.
Uzupełnieniem układu jest system EBD
(Electronic Braking Force Distribution),
który umożliwia rozdział siły hamowania
pomiędzy koła przednie i tylne.
Interwencja systemu
O interwencji systemu ABS świadczy
delikatne pulsowanie pedału hamulca,
któremu towarzyszy specyficzny hałas:
jest to całkowicie normalne zachowanie
systemu podczas jego interwencji.
37) 38) 39) 40) 40) 42) 43)
SYSTEM DTC (Drag
Torque Control)
System ten zapobiega możliwemu
blokowaniu się kół napędzanych, jakie
mogłoby mieć miejsce na przykład
w przypadku nagłego puszczenia
pedału przyspieszenia lub nagłejredukcji biegów w warunkach niskiej
przyczepności kół do podłoża. W takiej
sytuacji efekt hamowania silnikiem
mógłby spowodować poślizg kół
napędzanych, a w konsekwencji utratę
stabilności samochodu. W tego typu
sytuacjach system DTC interweniuje
poprzez zwiększanie momentu
obrotowego silnika w celu zapewnienia
stabilności i zwiększenia
bezpieczeństwa samochodu.
SYSTEM ESC (Electronic
Stability Control)
System ESC zwiększa kontrolę
kierunkową i stabilność samochodu
w różnych warunkach jazdy.
System ESC koryguje podsterowność
i nadsterowność samochodu,
rozdzielając we właściwy sposób siłę
hamowania kołami. Również moment
generowany przez silnik może być
ograniczany tak, aby zachować
kontrolę nad samochodem.
System ESC wykorzystuje czujniki
zainstalowane w samochodzie, które
interpretują trajektorię, zgodnie z którą
zamierza jechać kierowca i zestawiają ją
z rzeczywistą trajektorią samochodu.
78
BEZPIECZEŃSTWO
