REZERWA LPG
Jeśli ilość LPG pozostałego w zbiorniku
spada do poniżej 1/5 jego pojemności:
świeci się jeszcze pierwszy słupek na
wyświetlaczu 1 rys. 71;
zaświeca się żółta lampka
sygnalizacyjna
2 w zestawie
wskaźników;
emitowany jest sygnał akustyczny.
Sytuacja taka będzie miała miejsce aż
do kolejnego napełnienia LPG, również
w trybie zasilania benzyną.
W przypadku wyczerpania LPG
przełączenie na tryb benzyny następuje
automatycznie i zaświeca się lampka
sygnalizacyjna
1 rys. 68 w zestawie
wskaźników.SYGNALIZOWANIE AWARII
SYSTEMU
W razie awarii systemu LPG na
wyświetlaczu
pojawi się symbol
i zgasną słupki poziomów.
W takiej sytuacji należy jak najszybciej
zwrócić się do ASO marki Fiat,
kontynuując jazdę w trybie zasilania
benzyną.
UZUPEŁNIANIE POZIOMU
PŁYNÓW
18) 19)
LPG
Maksymalna pojemność tankowania
(wraz z rezerwą): 42 l. Wartość
uwzględnia już limit 80% napełnienia
zbiornika i pozostałą ilość płynu
niezbędną do regularnego zasysania
i maksymalnego dopuszczalnego
napełnienia zbiornika. Ponadto wartość
ta może wykazywać przy różnych
napełnieniach niewielkie różnice
z powodu: różnic pomiędzy ciśnieniem
tłoczenia pompy w sieci stacji
napełniania, pomp o różnych
parametrach tłoczenia/blokowania,
zbiornika w stanie niepełnej rezerwy.
OSTRZEŻENIE Aby uniknąć sytuacji,
w których na wskaźniku paliwa LPG
w zestawie wskaźników pojawiałyby się
niewłaściwe informacje, zaleca się
wykonywać tankowanie paliwa w ilości
nie mniejszej niż 10 litrów.
UWAGA
33)Przypomina się, że w niektórych
krajach (włącznie z Włochami), istnieją
ograniczenia na mocy obowiązujących
norm prawnych dotyczące parkowania/
garażowania samochodów zasilanych
gazem o gęstości większej od powietrza;
LPG mieści się w tej kategorii.
34)W razie wyczucia zapachu gazu należy
zmienić tryb zasilania LPG na tryb
benzynowy i udać się natychmiast do ASO
marki Fiat w celu wykonania kontroli
mających na celu wyeliminowanie usterek
układu.
71PGL00029
49

OSTRZEŻENIE
12)Samochód ten wyposażony jest
w układ wtrysku gazu LPG opracowany
specjalnie dla tego samochodu: absolutnie
zabrania się więc zmieniania konfiguracji
układu lub odnośnych komponentów.
Użycie innych komponentów lub
materiałów może spowodować
nieprawidłowe funkcjonowanie
i zmniejszenie bezpieczeństwa, dlatego
w przypadku awarii należy zwrócić się do
ASO marki Fiat. Podczas holowania lub
podnoszenia samochodu, w celu uniknięcia
uszkodzenia elementów układu gazu
konieczne jest przestrzeganie uwag
podanych w Instrukcji obsługi, w sekcji
„Holowanie samochodu”.
13)Maksymalne temperatury działania
układu zawierają się pomiędzy -20°C
a 100°C.
14)W przypadku lakierowania w komorze
zbiornik LPG musi być wymontowany
z samochodu, a następnie odpowiednio
zamontowany przez ASO marki Fiat. Mimo,
iż układ LPG posiada liczne zabezpieczenia,
przy każdorazowym dłuższym nieużywaniu
samochodu lub transportowaniu go na
skutek usterki lub wypadku zaleca się
wykonać przedstawioną poniżej procedurę:
odkręcić mechanizmy zabezpieczające od
pokrywy zbiornika LPG, a następnie wyjąć
go. Zamknąć zawór LPG, obracając
pokrętłem w kierunku zgodnym z ruchem
wskazówek zegara (patrz opis przy haśle
„Bezpieczeństwo pasywne/bezpieczeństwo
aktywne”). Zamontować z powrotem
pokrywę i wkręcić urządzenia mocujące.15)Po wykonaniu wymaganego
przełączenia słychać metaliczny dźwięk
pochodzący z zaworów ustalających
ciśnienie w układzie. Jeśli chodzi o powyżej
opisane tryby przełączania, normalne jest,
że występuje opóźnienie pomiędzy stukiem
zaworu a zgaśnięciem wskazania
w zestawie wskaźników.
16)Nie należy przełączać pomiędzy dwoma
trybami działania w trakcie fazy
uruchamiania silnika.
17)W szczególnych warunkach użycia,
takich jak uruchamianie i praca w niskiej
temperaturze otoczenia lub dostarczanie
LPG o niskiej zawartości Propanu, system
może tymczasowo przełączyć tryb działania
na zasilanie benzyną, bez wyświetlania
wskazań o przełączeniu w zestawie
wskaźników. W przypadku ograniczonego
poziomu LPG w zbiorniku lub żądania
lepszych osiągów (np. podczas
wyprzedzania, w sytuacji, w której
samochód jest całkowicie obciążony,
podczas przekraczania dużych wzniesień),
system może przełączyć działanie
automatycznie na tryb zasilania benzyną,
w celu zapewnienia zwiększenia żądanej
mocy silnika; w tego typu sytuacji
przełączenie sygnalizowane jest przez
zaświecenie się zielonej lampki
sygnalizacyjnej
w zestawie wskaźników.
W momencie ustania wymienionych
powyżej warunków system powraca
automatycznie do trybu zasilania LPG,
a zielona lampka sygnalizacyjna
gaśnie.
Aby umożliwić opisane powyżej
przełączenie automatyczne, należy upewnić
się, że w zbiorniku zawsze znajduje się
wystarczająca ilość paliwa.18)Surowo zabrania się stosowania
jakiegokolwiek typu dodatku do LPG.
Okresowo (przynajmniej raz na sześć
miesięcy) zaleca się wyczerpać LPG
znajdujący się w zbiorniku i przy pierwszym
tankowaniu sprawdzić, czy nie przekracza
maksymalnej przewidzianej pojemności 42 l
(wraz z rezerwą) (przy tolerancji 1 litrów
w nadmiarze). W przypadku rozpoznania
wartości wyższej od 42 litrów (włącznie
z rezerwą), należy koniecznie natychmiast
zwrócić się do ASO marki Fiat.
19)Należy używać wyłącznie LPG
przeznaczonego do napędów
samochodowych.
50
POZNAWANIE SAMOCHODU

ACTIVE GRILLE
SHUTTER
(zależnie od wyposażenia)
Samochód ten został wyposażony
w Active Grille Shutter, czyli
automatyczny system z ruchomymi
klapkami umieszczony przed modułem
chłodzenia, którego automatyczne
otwieranie/zamykanie ma na celu
poprawę efektywności aerodynamicznej
samochodu, a w konsekwencji niższe
zużycie paliwa przy zachowaniu
optymalnych warunków temperatury
pracy silnika.
Gdy wymagany jest większy dopływ
powietrza do układu chłodzenia (na
przykład podczas jazdy w ruchu
miejskim), klapki pozostają otwarte,
a gdy temperatura jest niska lub dopływ
powietrza jest wystarczający (na
przykład podczas jazdy autostradą),
klapki są zamknięte.
W razie awarii w zestawie wskaźników
zaświeca się lampka sygnalizacyjna
.
FUNKCJA ECO
(zależnie od wyposażenia)
Aby włączyć tę funkcję, należy nacisnąć
przycisk ECO rys. 72.
Funkcja ECO działa tylko w trybie
automatycznym i steruje zmianą biegów
w oparciu o jazdę nastawioną na
optymalizowanie zużycia paliwa.
Gdy funkcja ta jest uruchomiona, na
przycisku świeci się dioda. Funkcja ta
jest zapamiętywana i przy ponownym
uruchomieniu system zachowuje
ustawienie takie, jakie pozostawiono
przy ostatnim wyłączeniu silnika. W celu
wyłączenia tej funkcji i przywrócenia
trybu jazdy normalnej należy nacisnąć
ponownie przycisk ECO.
OSTRZEŻENIE W przypadku
odłączenia i ponownego podłączenia
akumulatora funkcja ECO będzie
wyłączona i zostaną przywrócone
ustawienia do jazdy normalnej.
OSTRZEŻENIE W przypadku wersji
wyposażonych w system Adaptive
Cruise Control (ACC) funkcja ECO
wpływa również na reakcję samochodu
podczas przyspieszania z udziałem
systemu Adaptive Cruise Control. Jeśli
użytkownik woli szybsze reakcje
samochodu, może wyłączyć funkcję
ECO lub użyć pedału przyspieszenia.
Jeśli użyje pedału przyspieszenia,
w momencie zwolnienia pedału
zostanie przywrócone normalne
działanie systemu Adaptive Cruise
Control.
72P2000155
51

ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
W tej części instrukcji podano wszelkie
informacje użyteczne w celu zapoznania
się z zestawem wskaźników oraz
właściwą jego obsługą i interpretacją
wskazań.ZESTAW WSKAŹNIKÓW
I WSKAŹNIKI................53
WYŚWIETLACZ..............56
KOMPUTER (TRIP COMPUTER) . . .59
LAMPKI SYGNALIZACYJNE
I KOMUNIKATY..............60
52
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

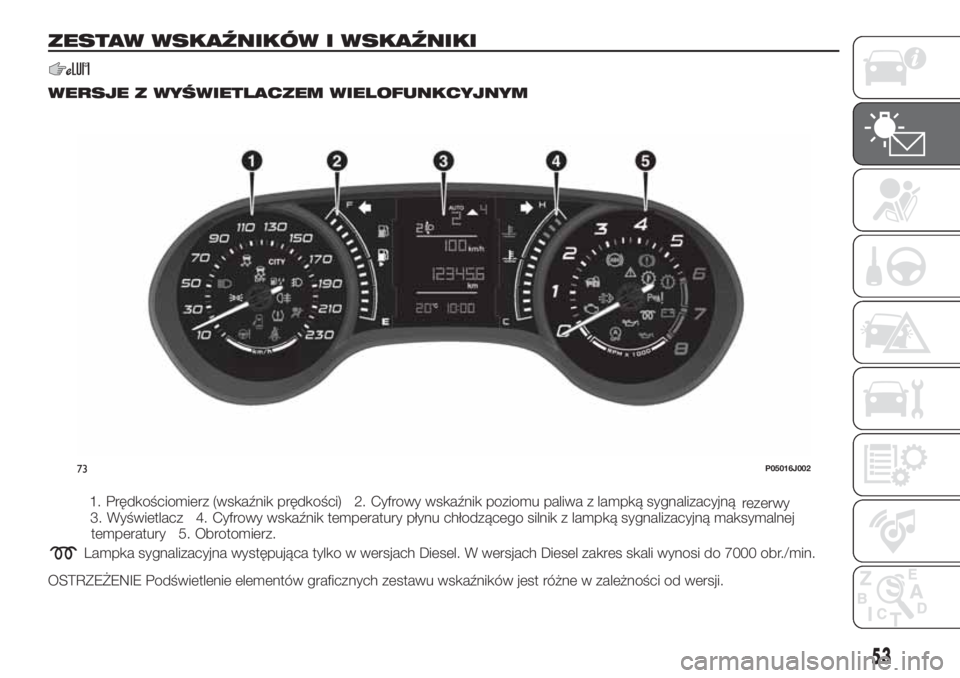

ZESTAW WSKAŹNIKÓW I WSKAŹNIKI
WERSJE Z WYŚWIETLACZEM WIELOFUNKCYJNYM
1. Prędkościomierz (wskaźnik prędkości) 2. Cyfrowy wskaźnik poziomu paliwa z lampką sygnalizacyjną
rezerwy
3. Wyświetlacz 4. Cyfrowy wskaźnik temperatury płynu chłodzącego silnik z lampką sygnalizacyjną maksymalnej
temperatury 5. Obrotomierz.
Lampka sygnalizacyjna występująca tylko w wersjach Diesel. W wersjach Diesel zakres skali wynosi do 7000 obr./min.
OSTRZEŻENIE Podświetlenie elementów graficznych zestawu wskaźników jest różne w zależności od wersji.
73P05016J002
53

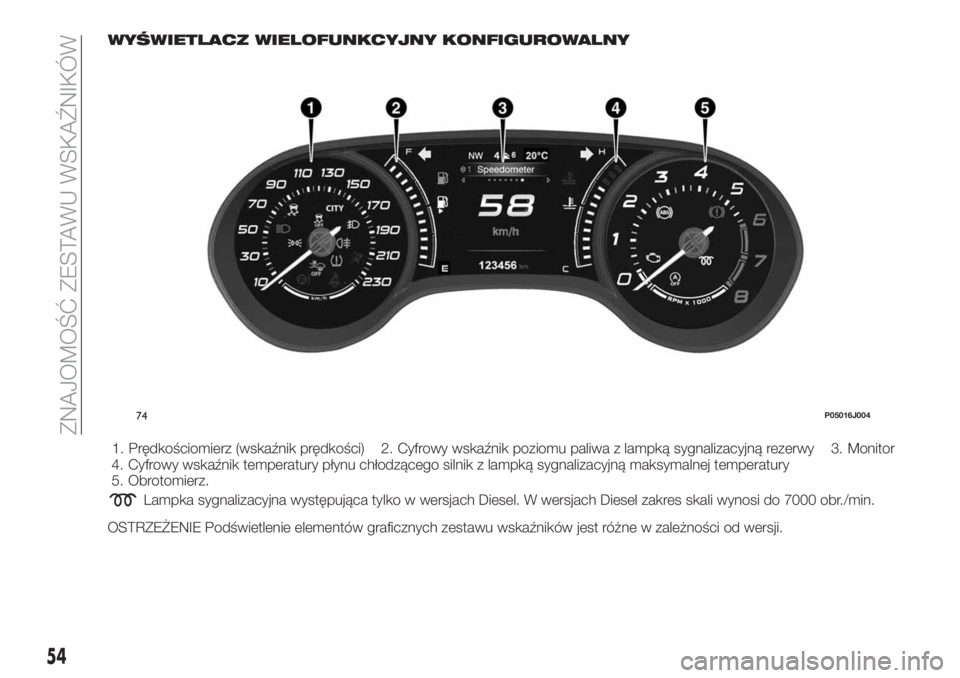

WYŚWIETLACZ WIELOFUNKCYJNY KONFIGUROWALNY
1. Prędkościomierz (wskaźnik prędkości) 2. Cyfrowy wskaźnik poziomu paliwa z lampką sygnalizacyjną rezerwy 3. Monitor
4. Cyfrowy wskaźnik temperatury płynu chłodzącego silnik z lampką sygnalizacyjną maksymalnej temperatury
5. Obrotomierz.
Lampka sygnalizacyjna występująca tylko w wersjach Diesel. W wersjach Diesel zakres skali wynosi do 7000 obr./min.
OSTRZEŻENIE Podświetlenie elementów graficznych zestawu wskaźników jest różne w zależności od wersji.
74P05016J004
54
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

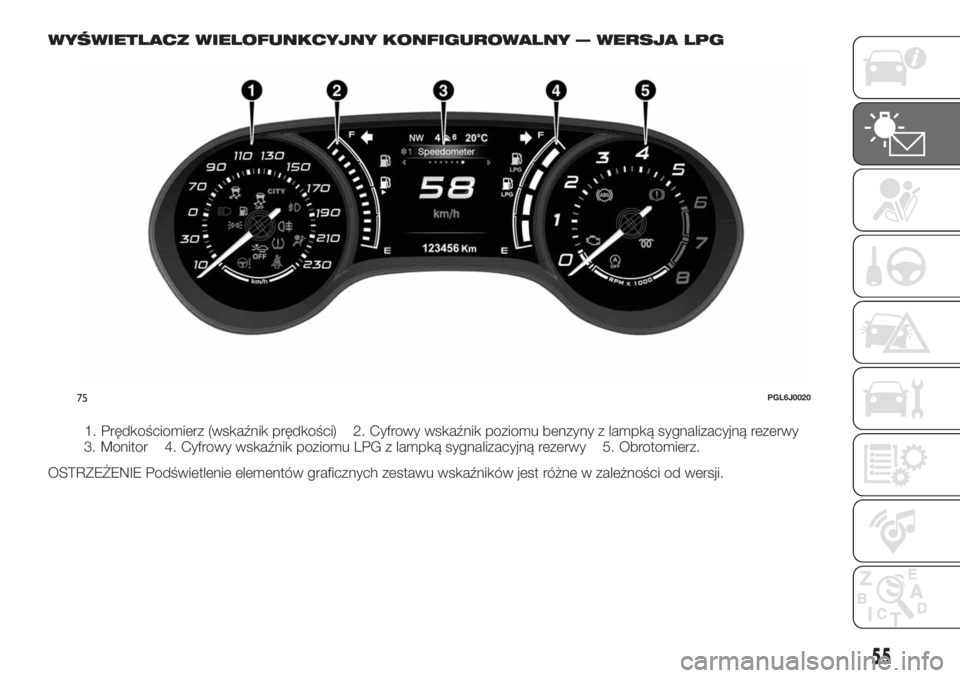

WYŚWIETLACZ WIELOFUNKCYJNY KONFIGUROWALNY — WERSJA LPG
1. Prędkościomierz (wskaźnik prędkości) 2. Cyfrowy wskaźnik poziomu benzyny z lampką sygnalizacyjną rezerwy
3. Monitor 4. Cyfrowy wskaźnik poziomu LPG z lampką sygnalizacyjną rezerwy 5. Obrotomierz.
OSTRZEŻENIE Podświetlenie elementów graficznych zestawu wskaźników jest różne w zależności od wersji.
75PGL6J0020
55

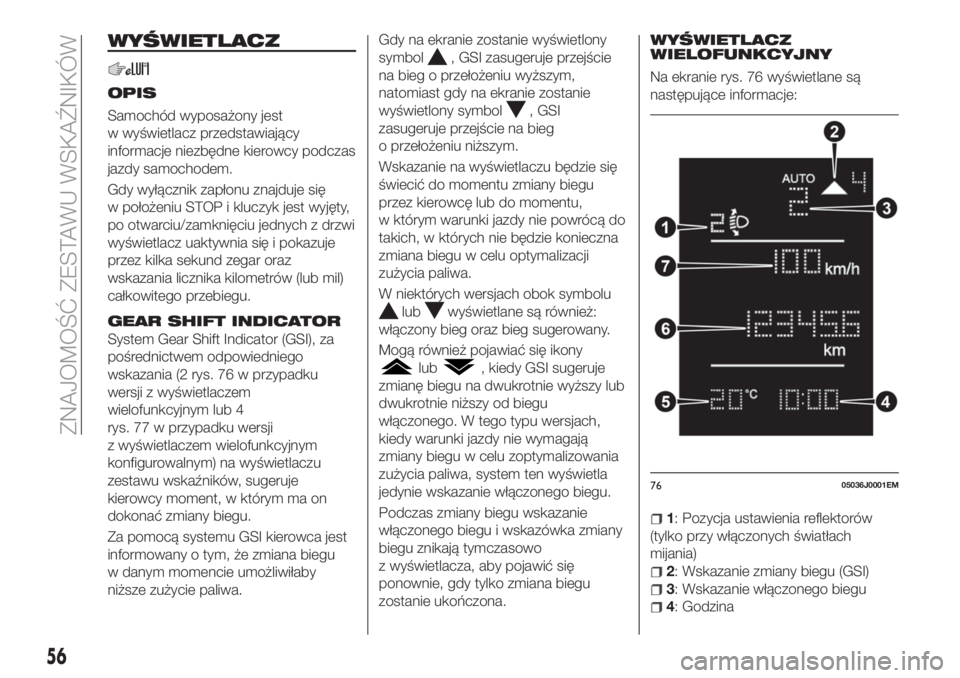

WYŚWIETLACZ
OPIS
Samochód wyposażony jest
w wyświetlacz przedstawiający
informacje niezbędne kierowcy podczas
jazdy samochodem.
Gdy wyłącznik zapłonu znajduje się
w położeniu STOP i kluczyk jest wyjęty,
po otwarciu/zamknięciu jednych z drzwi
wyświetlacz uaktywnia się i pokazuje
przez kilka sekund zegar oraz
wskazania licznika kilometrów (lub mil)
całkowitego przebiegu.
GEAR SHIFT INDICATOR
System Gear Shift Indicator (GSI), za
pośrednictwem odpowiedniego
wskazania (2 rys. 76 w przypadku
wersji z wyświetlaczem
wielofunkcyjnym lub 4
rys. 77 w przypadku wersji
z wyświetlaczem wielofunkcyjnym
konfigurowalnym) na wyświetlaczu
zestawu wskaźników, sugeruje
kierowcy moment, w którym ma on
dokonać zmiany biegu.
Za pomocą systemu GSI kierowca jest
informowany o tym, że zmiana biegu
w danym momencie umożliwiłaby
niższe zużycie paliwa.Gdy na ekranie zostanie wyświetlony
symbol
, GSI zasugeruje przejście
na bieg o przełożeniu wyższym,
natomiast gdy na ekranie zostanie
wyświetlony symbol
, GSI
zasugeruje przejście na bieg
o przełożeniu niższym.
Wskazanie na wyświetlaczu będzie się
świecić do momentu zmiany biegu
przez kierowcę lub do momentu,
w którym warunki jazdy nie powrócą do
takich, w których nie będzie konieczna
zmiana biegu w celu optymalizacji
zużycia paliwa.
W niektórych wersjach obok symbolu
lubwyświetlane są również:
włączony bieg oraz bieg sugerowany.
Mogą również pojawiać się ikony
lub, kiedy GSI sugeruje
zmianę biegu na dwukrotnie wyższy lub
dwukrotnie niższy od biegu
włączonego. W tego typu wersjach,
kiedy warunki jazdy nie wymagają
zmiany biegu w celu zoptymalizowania
zużycia paliwa, system ten wyświetla
jedynie wskazanie włączonego biegu.
Podczas zmiany biegu wskazanie
włączonego biegu i wskazówka zmiany
biegu znikają tymczasowo
z wyświetlacza, aby pojawić się
ponownie, gdy tylko zmiana biegu
zostanie ukończona.
WYŚWIETLACZ
WIELOFUNKCYJNY
Na ekranie rys. 76 wyświetlane są
następujące informacje:
1: Pozycja ustawienia reflektorów
(tylko przy włączonych światłach
mijania)
2: Wskazanie zmiany biegu (GSI)
3: Wskazanie włączonego biegu
4: Godzina
7605036J0001EM
56
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

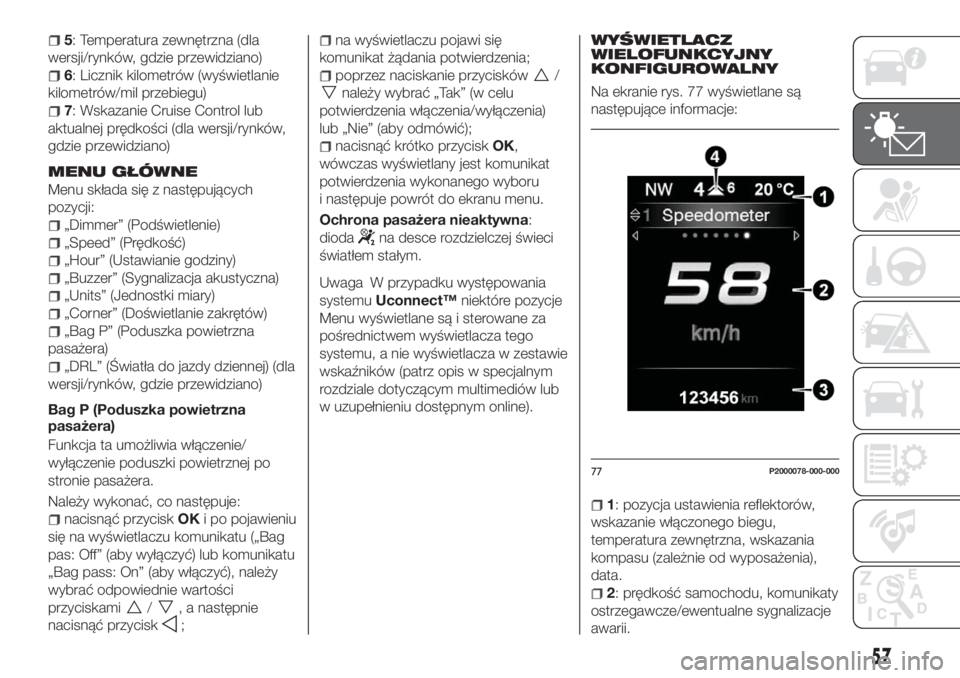

5: Temperatura zewnętrzna (dla
wersji/rynków, gdzie przewidziano)
6: Licznik kilometrów (wyświetlanie
kilometrów/mil przebiegu)
7: Wskazanie Cruise Control lub
aktualnej prędkości (dla wersji/rynków,
gdzie przewidziano)
MENU GŁÓWNE
Menu składa się z następujących
pozycji:
„Dimmer” (Podświetlenie)
„Speed” (Prędkość)
„Hour” (Ustawianie godziny)
„Buzzer” (Sygnalizacja akustyczna)
„Units” (Jednostki miary)
„Corner” (Doświetlanie zakrętów)
„Bag P” (Poduszka powietrzna
pasażera)
„DRL” (Światła do jazdy dziennej) (dla
wersji/rynków, gdzie przewidziano)
Bag P (Poduszka powietrzna
pasażera)
Funkcja ta umożliwia włączenie/
wyłączenie poduszki powietrznej po
stronie pasażera.
Należy wykonać, co następuje:
nacisnąć przyciskOKi po pojawieniu
się na wyświetlaczu komunikatu („Bag
pas: Off” (aby wyłączyć) lub komunikatu
„Bag pass: On” (aby włączyć), należy
wybrać odpowiednie wartości
przyciskami
/, a następnie
nacisnąć przycisk
;
na wyświetlaczu pojawi się
komunikat żądania potwierdzenia;
poprzez naciskanie przycisków/
należy wybrać „Tak” (w celu
potwierdzenia włączenia/wyłączenia)
lub „Nie” (aby odmówić);
nacisnąć krótko przyciskOK,
wówczas wyświetlany jest komunikat
potwierdzenia wykonanego wyboru
i następuje powrót do ekranu menu.
Ochrona pasażera nieaktywna:
dioda
na desce rozdzielczej świeci
światłem stałym.
Uwaga W przypadku występowania
systemuUconnect™niektóre pozycje
Menu wyświetlane są i sterowane za
pośrednictwem wyświetlacza tego
systemu, a nie wyświetlacza w zestawie
wskaźników (patrz opis w specjalnym
rozdziale dotyczącym multimediów lub
w uzupełnieniu dostępnym online).WYŚWIETLACZ
WIELOFUNKCYJNY
KONFIGUROWALNY
Na ekranie rys. 77 wyświetlane są
następujące informacje:
1: pozycja ustawienia reflektorów,
wskazanie włączonego biegu,
temperatura zewnętrzna, wskazania
kompasu (zależnie od wyposażenia),
data.
2: prędkość samochodu, komunikaty
ostrzegawcze/ewentualne sygnalizacje
awarii.
77P2000078-000-000
57

3: kilometry (lub mile) całkowitego
przebiegu oraz symbole ewentualnych
sygnalizacji awarii.
4: wskazanie sugerowanej zmiany
biegu (GSI).
MENU GŁÓWNE
Menu składa się z następujących
pozycji:
TRIP
GSI
INFO POJAZDU
DRIVER ASSIST
AUDIO (funkcja dostępna
w przypadku niektórych wersji i rynków)
TELEFON (funkcja dostępna
w przypadku niektórych wersji i rynków)
NAWIGACJA (funkcja dostępna
w przypadku niektórych wersji i rynków)
KOMUNIKATY
KONFIG. POJAZDU
Konfig. pojazdu
Ta pozycja Menu umożliwia
wprowadzenie zmian w ustawieniach
następujących pozycji:
Monitor;
Jednostka miary
Zegar & Data;
Bezpieczeństwo
Bezpieczeń./Pomoc;
Światła;
Drzwi i blok. drzwi.Wyświetlacz
W przypadku wybrania pozycji
„Monitor” można wejść do
ustawień/informacji dotyczących
następujących pozycji: „Nasta.monito.”,
„Język”, „Patrz telefon” (dostępna
w wersjach i na rynkach, gdzie
przewidziano), „Patrz nawigacja”
(dostępna w wersjach i na rynkach,
gdzie przewidziano), „Reset Trasa B”,
„Podświetlenie wyświetlacza”.
Jednostki miary
W przypadku wybrania pozycji „Jedn.
Pomiaru” można wybrać jednostkę
miary spośród następujących opcji:
„Imperialny”, „Metryczny”,
„Spersonalizowany”.
Zegar & Data
W przypadku wybrania pozycji „Zegar &
data” można wprowadzić następujące
ustawienia: „Regulacja czasu”, „Format
Czasu”, „Regulacja daty”.
Bezpieczeństwo
W przypadku wybrania pozycji
„Bezpieczeństwo” można wprowadzić
następujące ustawienia: „Airbag
pasażera”, „Sygnał prędkości”, „Sygnał
pas. bez.”.
Ustawienie „Airbag pasażera” umożliwia
włączenie/wyłączenie poduszki
powietrznej po stronie pasażera.Ochrona pasażera nieaktywna:
dioda
na desce rozdzielczej świeci
światłem stałym.
Bezpieczeń./Pomoc;
W przypadku wybrania pozycji
„Bezpieczeń./Pomoc” można
wprowadzić następujące ustawienia:
Czujniki deszczu, Natęż. ostr. akust.,
Brake Control, Brake C.Sensivity, Park
Assist, Vol. Park Assist.
Światła
W przypadku wybrania pozycji „Światła”
można wprowadzić następujące
ustawienia: „Światła wew. pojazdu”,
„Światła dzienne”, „Światła cornering”,
„Czujnik reflektorów”, „Follow me
home”.
Drzwi i blokada drzwi
W przypadku wybrania pozycji „Drzwi
i blok. drzwi” można wprowadzić
następujące ustawienia: „Autoclose”,
„Światła przy zamyk.”, „Odbl. drzwi
wyjś.”.
Uwaga W przypadku występowania
systemuUconnect™niektóre pozycje
Menu wyświetlane są i sterowane za
pośrednictwem wyświetlacza tego
systemu, a nie wyświetlacza w zestawie
wskaźników (patrz opis w specjalnym
rozdziale dotyczącym multimediów lub
w uzupełnieniu dostępnym online).
58
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
