FIAT TIPO 5DOORS STATION WAGON 2018 Käyttö- ja huolto-ohjekirja (in in Finnish)

Ryhmä 1
9–18 kg painosta lähtien lapsia voidaan
kuljettaa eteenpäin suunnattuina
kuva 97.Ryhmä 2
15–25 kg painavien lasten kohdalla
ajoneuvon turvavyö voi suoraan pitää
lapset paikoillaan kuva 98.
Tässä tapauksessa lastenistuimien
ainoa tehtävä on asettaa lapsi oikein
turvavöihin niin, että diagonaalinen vyön
osa kiinnittyy rintakehään eikä kaulaan,
ja että vaakasuora vyön osa kohdistuu
lapsen lantioon eikä vatsaan.Ryhmä 3
Painovälillä 22-36 kg lapsille on
olemassa asianmukaisia turvalaitteita,
joiden avulla taataan turvavyön oikea
asento.
Kohta kuva 99 osoittaa esimerkin
lapsen oikeaoppisesta sijoittamisesta
takaistuimelle.
Yli 1,50 m pitkät lapset voivat käyttää
turvavöitä aikuisten tavoin.
9706096J0002EM9806096J0003EM
9906096J0004EM
89

MATKUSTAJIEN ISTUIMIEN SOPIVUUS YLEISIIN LASTENISTUIMIIN
Ajoneuvo täyttää uuden Euroopan direktiivin 2000/3/EY vaatimukset, jotka koskevat lastenistuimien asennettavuutta ajoneuvon
eri istuimiin seuraavan taulukon mukaisesti:
Yleisen lastenistuimen asennus
Ryhmä PainovälitEtumatkustaja
(*)Matkustaja
takana keskelläMatkustajat
takana sivuilla Turvatyyny
kytketty päälleTurvatyyny pois
päältä
Ryhmä 0 alle 13 kg X U X U
Ryhmä 0+ alle 13 kg X U X U
Ryhmä 1 9-18 kg X U X U
Ryhmä 2 15-25 kg U U X U
Ryhmä 3 22-36 kg U U X U
(*)TÄRKEÄÄ: ÄLÄ asenna KOSKAAN lastenistuimia selkä ajosuuntaan etuistuimelle, jos sen turvatyyny on aktivoitu. Jos haluat asentaa lastenistuimen etuistuimelle
selkä menosuuntaan, kytke pois päältä vastaava turvatyyny (katso kuvausta kappaleesta "Lisäturvajärjestelmä (SRS) - Turvatyyny")
X = Istuinpaikka ei sovellu tämän painoluokan lapsille.
U = Sopii "Yleisen" kategorian turvavarusteisiin EU-määräyksen ECE-R44 mukaan merkityille "ryhmille".
90
TURVALLISUUS

ISOFIX-LASTENISTUIMEN
ASENNUS
88) 89) 90)
Ajoneuvon uloimmat istuinpaikat takana
on varustettu ISOFIX-kiinnittimillä, joiden
avulla lastenistuin voidaan asentaa
nopeasti, helposti ja turvallisesti.
ISOFIX-järjestelmän avulla voidaan
asentaa lasten ISOFIX-
pidätinjärjestelmiä käyttämättä
ajoneuvon turvavöitä ja kiinnittämällä
lastenistuin suoraan ajoneuvon kolmeen
kiinnittimeen.
Saman ajoneuvon eri paikoille voidaan
asentaa sekä perinteisiä lastenistuimia
että ISOFIX-istuimia.
Asenna ISOFIX-istuin kiinnittämällä se
kahteen metallikiinnittimeen 1 kuva 100,
jotka sijaitsevat takaistuimen tyynyn
takapuolella selkänojan
yhtymäkohdassa, ja kiinnitä sitten
lastenistuimen ylempi kiinnike
asianmukaiseen istuimen selkänojan
takana sijaitsevaan kiinnittimeen 2
kuva 101.
kuva 103 esittää esimerkinomaisesti
yleistä ISOFIX-lastenistuinta
painoryhmälle 1.Muille painoryhmille käytetään erityisiä
ISOFIX-lastenistuimia, joita voidaan
käyttää vain, jos niitä on testattu
kyseiselle ajoneuvolle (katso
ajoneuvojen luettelo lastenistuimen
mukana).
VAROITUSkuva 103 on ainoastaan
ohjeellinen. Asenna lastenistuin
vastaavien käyttöohjeiden mukaisesti.
10006096J0008EM
101P2000179
102F1B0117C
10306096J0007EM
91

HUOMIO Yleistä ISOFIX-lastenistuinta
käytettäessä voidaan käyttää
ainoastaan ECE R44 -istuimia "ISOFIX
Universal" (R44/03 tai myöhemmät
päivitykset) (katso kuva 102 ).
92
TURVALLISUUS

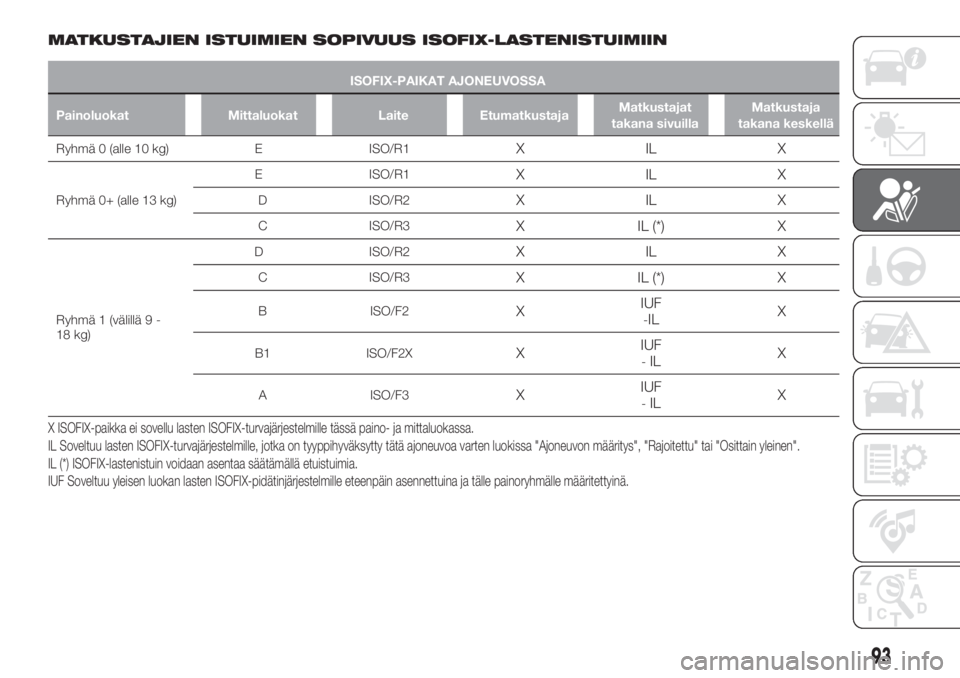

MATKUSTAJIEN ISTUIMIEN SOPIVUUS ISOFIX-LASTENISTUIMIIN
ISOFIX-PAIKAT AJONEUVOSSA
Painoluokat Mittaluokat Laite EtumatkustajaMatkustajat
takana sivuillaMatkustaja
takana keskellä
Ryhmä 0 (alle 10 kg) E ISO/R1XILX
Ryhmä 0+ (alle 13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Ryhmä 1 (välillä 9 -
18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF-ILX
B1 ISO/F2XXIUF-ILX
A ISO/F3XIUF-ILX
X ISOFIX-paikka ei sovellu lasten ISOFIX-turvajärjestelmille tässä paino- ja mittaluokassa.
IL Soveltuu lasten ISOFIX-turvajärjestelmille, jotka on tyyppihyväksytty tätä ajoneuvoa varten luokissa "Ajoneuvon määritys", "Rajoitettu" tai "Osittain yleinen".
IL (*) ISOFIX-lastenistuin voidaan asentaa säätämällä etuistuimia.
IUF Soveltuu yleisen luokan lasten ISOFIX-pidätinjärjestelmille eteenpäin asennettuina ja tälle painoryhmälle määritettyinä.
93

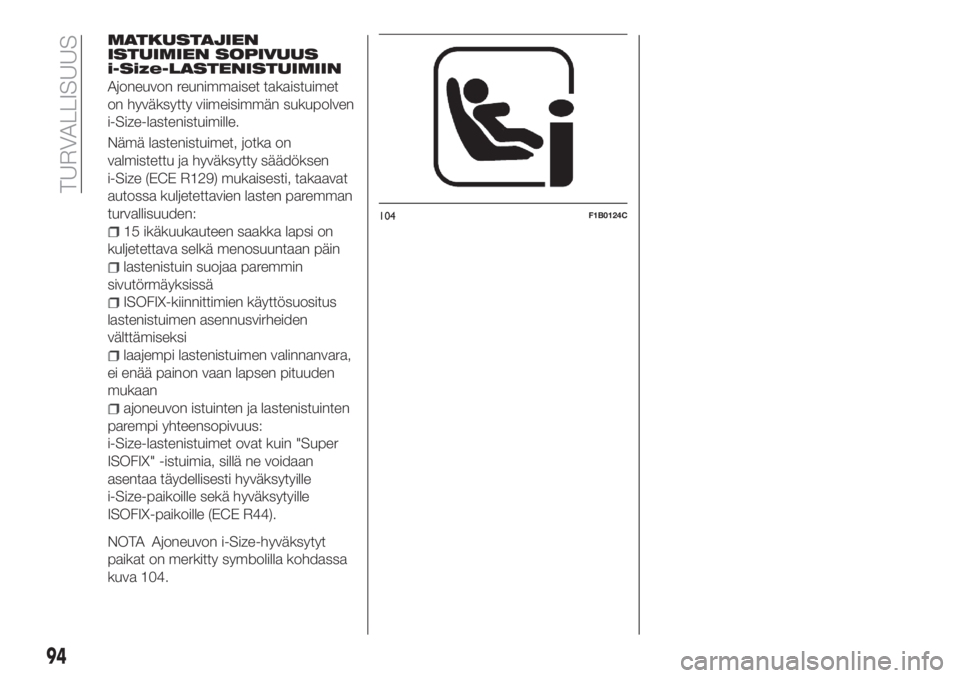

MATKUSTAJIEN
ISTUIMIEN SOPIVUUS
i-Size-LASTENISTUIMIIN
Ajoneuvon reunimmaiset takaistuimet
on hyväksytty viimeisimmän sukupolven
i-Size-lastenistuimille.
Nämä lastenistuimet, jotka on
valmistettu ja hyväksytty säädöksen
i-Size (ECE R129) mukaisesti, takaavat
autossa kuljetettavien lasten paremman
turvallisuuden:
15 ikäkuukauteen saakka lapsi on
kuljetettava selkä menosuuntaan päin
lastenistuin suojaa paremmin
sivutörmäyksissä
ISOFIX-kiinnittimien käyttösuositus
lastenistuimen asennusvirheiden
välttämiseksi
laajempi lastenistuimen valinnanvara,
ei enää painon vaan lapsen pituuden
mukaan
ajoneuvon istuinten ja lastenistuinten
parempi yhteensopivuus:
i-Size-lastenistuimet ovat kuin "Super
ISOFIX" -istuimia, sillä ne voidaan
asentaa täydellisesti hyväksytyille
i-Size-paikoille sekä hyväksytyille
ISOFIX-paikoille (ECE R44).
NOTA Ajoneuvon i-Size-hyväksytyt
paikat on merkitty symbolilla kohdassa
kuva 104.
104F1B0124C
94
TURVALLISUUS

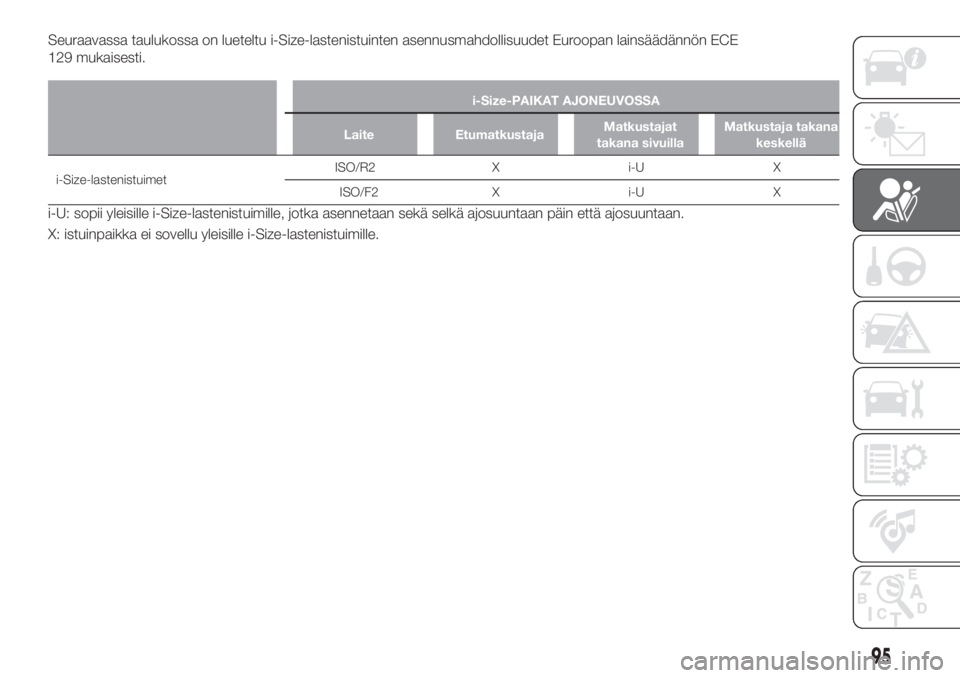

Seuraavassa taulukossa on lueteltu i-Size-lastenistuinten asennusmahdollisuudet Euroopan lainsäädännön ECE
129 mukaisesti.
i-Size-PAIKAT AJONEUVOSSA
Laite EtumatkustajaMatkustajat
takana sivuillaMatkustaja takana
keskellä
i-Size-lastenistuimetISO/R2 X i-U X
ISO/F2 X i-U X
i-U: sopii yleisille i-Size-lastenistuimille, jotka asennetaan sekä selkä ajosuuntaan päin että ajosuuntaan.
X: istuinpaikka ei sovellu yleisille i-Size-lastenistuimille.
95

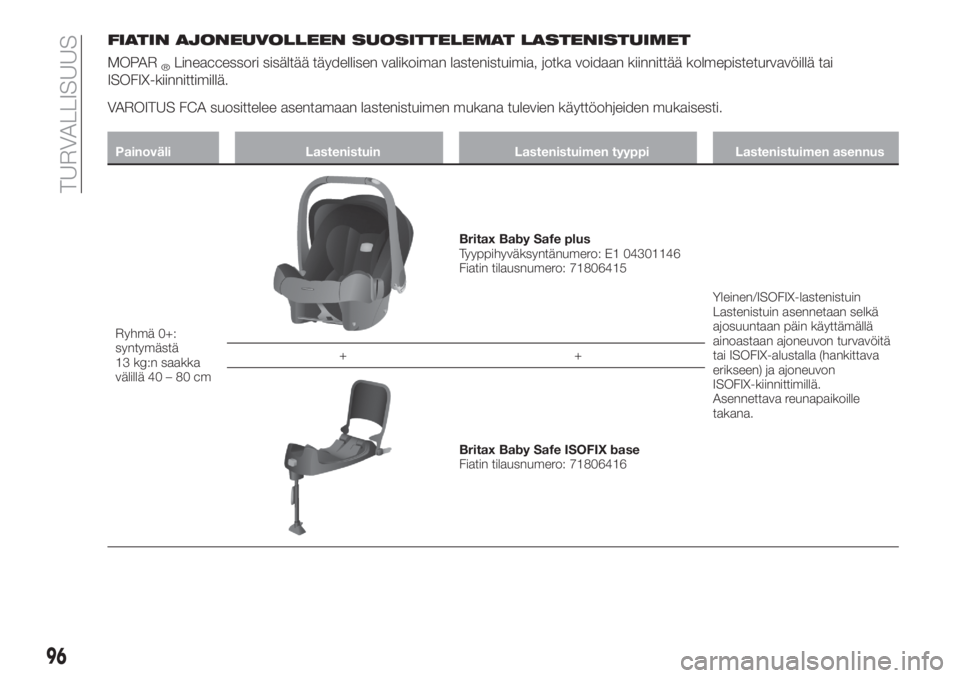

FIATIN AJONEUVOLLEEN SUOSITTELEMAT LASTENISTUIMET
MOPAR®Lineaccessori sisältää täydellisen valikoiman lastenistuimia, jotka voidaan kiinnittää kolmepisteturvavöillä tai
ISOFIX-kiinnittimillä.
VAROITUS FCA suosittelee asentamaan lastenistuimen mukana tulevien käyttöohjeiden mukaisesti.
Painoväli Lastenistuin Lastenistuimen tyyppi Lastenistuimen asennus
Ryhmä 0+:
syntymästä
13 kg:n saakka
välillä 40 – 80 cm
Britax Baby Safe plus
Tyyppihyväksyntänumero: E1 04301146
Fiatin tilausnumero: 71806415
Yleinen/ISOFIX-lastenistuin
Lastenistuin asennetaan selkä
ajosuuntaan päin käyttämällä
ainoastaan ajoneuvon turvavöitä
tai ISOFIX-alustalla (hankittava
erikseen) ja ajoneuvon
ISOFIX-kiinnittimillä.
Asennettava reunapaikoille
takana. ++
Britax Baby Safe ISOFIX base
Fiatin tilausnumero: 71806416
96
TURVALLISUUS

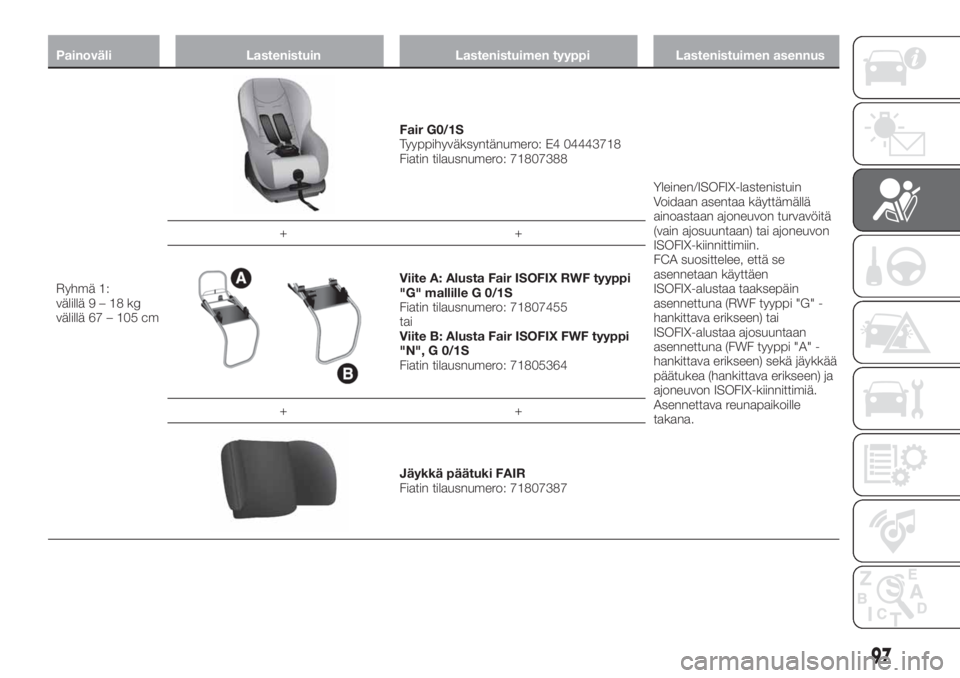

Painoväli Lastenistuin Lastenistuimen tyyppi Lastenistuimen asennus
Ryhmä 1:
välillä9–18kg
välillä 67 – 105 cm
Fair G0/1S
Tyyppihyväksyntänumero: E4 04443718
Fiatin tilausnumero: 71807388
Yleinen/ISOFIX-lastenistuin
Voidaan asentaa käyttämällä
ainoastaan ajoneuvon turvavöitä
(vain ajosuuntaan) tai ajoneuvon
ISOFIX-kiinnittimiin.
FCA suosittelee, että se
asennetaan käyttäen
ISOFIX-alustaa taaksepäin
asennettuna (RWF tyyppi "G" -
hankittava erikseen) tai
ISOFIX-alustaa ajosuuntaan
asennettuna (FWF tyyppi "A" -
hankittava erikseen) sekä jäykkää
päätukea (hankittava erikseen) ja
ajoneuvon ISOFIX-kiinnittimiä.
Asennettava reunapaikoille
takana. ++
Viite A: Alusta Fair ISOFIX RWF tyyppi
"G" mallille G 0/1S
Fiatin tilausnumero: 71807455
tai
Viite B: Alusta Fair ISOFIX FWF tyyppi
"N", G 0/1S
Fiatin tilausnumero: 71805364
++
Jäykkä päätuki FAIR
Fiatin tilausnumero: 71807387
97

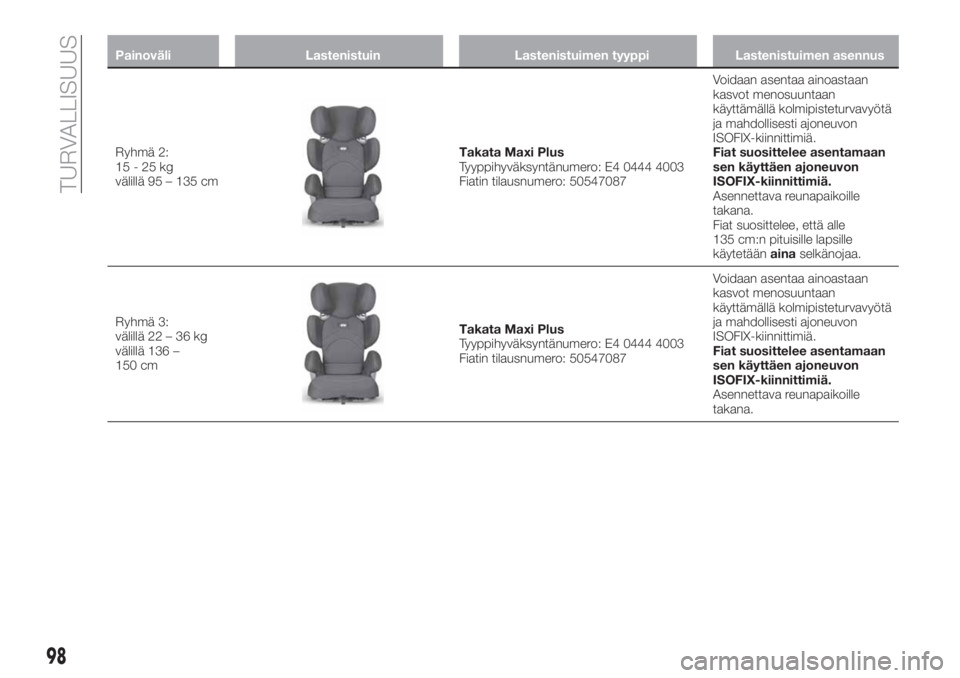

Painoväli Lastenistuin Lastenistuimen tyyppi Lastenistuimen asennus
Ryhmä 2:
15-25kg
välillä 95 – 135 cmTakata Maxi Plus
Tyyppihyväksyntänumero: E4 0444 4003
Fiatin tilausnumero: 50547087Voidaan asentaa ainoastaan
kasvot menosuuntaan
käyttämällä kolmipisteturvavyötä
ja mahdollisesti ajoneuvon
ISOFIX-kiinnittimiä.
Fiat suosittelee asentamaan
sen käyttäen ajoneuvon
ISOFIX-kiinnittimiä.
Asennettava reunapaikoille
takana.
Fiat suosittelee, että alle
135 cm:n pituisille lapsille
käytetäänainaselkänojaa.
Ryhmä 3:
välillä 22 – 36 kg
välillä 136 –
150 cm
Takata Maxi Plus
Tyyppihyväksyntänumero: E4 0444 4003
Fiatin tilausnumero: 50547087Voidaan asentaa ainoastaan
kasvot menosuuntaan
käyttämällä kolmipisteturvavyötä
ja mahdollisesti ajoneuvon
ISOFIX-kiinnittimiä.
Fiat suosittelee asentamaan
sen käyttäen ajoneuvon
ISOFIX-kiinnittimiä.
Asennettava reunapaikoille
takana.
98
