HÄTÄTILANTEET
Puhjennut rengas tai sammunut
lamppu?
Voi tapahtua, että jokin ongelma
häiritsee matkantekoa.
Hätätilanteille omistetut sivut auttavat
sinua käsittelemään omatoimisesti ja
rauhallisesti kriittiset tilanteet.
Hätätilanteissa suosittelemme
soittamaan takuuvihkosesta löytyvään
palvelunumeroon.
Voit myös soittaa yleiseen, kansalliseen
tai kansainväliseen maksuttomaan
puhelimeen löytääksesi lähimmän
Fiat-huollon.HÄTÄVALOT...............140
LAMPUN VAIHTAMINEN.......140
SULAKKEIDEN VAIHTO........149
RENKAAN VAIHTAMINEN.......156
FIX&GO AUTOMATIC -PAKKAUS . .161
KÄYNNISTYS
HÄTÄTILANTEESSA..........163
POLTTOAINEEN
ESTOJÄRJESTELMÄ..........165
AUTOMAATTIVAIHTEISTO......167
AUTOMAATTIVAIHTEISTO
KAKSOISKYTKIMELLÄ........169
AJONEUVON HINAAMINEN.....170
139

HÄTÄVALOT
OHJAUS
Sytytä tai sammuta valot painamalla
painiketta kuva 134.
Kun hätävalot on sytytetty, merkkivalot
javilkkuvat.
VAROITUS Hätävalojen käyttöä
säätävät maakohtaiset liikennesäännöt,
joita on noudatettava.
Hätäjarrutus
Hätäjarrutuksessa syttyvät
automaattisesti hätävalot ja
mittaritauluun syttyvät merkkivalot
ja
.
Valot sammuvat automaattisesti, kun
jarrutus ei ole enää hätäjarrutus.
LAMPUN
VAIHTAMINEN
139) 140) 141)
61)
YLEISET OHJEETEnnen lampun vaihtamista tulee
tarkistaa, etteivät vastaavat koskettimet
ole hapettuneet.
palaneet lamput tulee vaihtaa
tyypiltään ja teholtaan samanlaisiin
lamppuihin;
kun valojen yksi lamppu on
vaihdettu, tarkista aina, etta suuntaus
on oikein;
kun jokin lamppu ei toimi, tarkista
ennen sen vaihtamista, että vastaava
varoke on ehjä: katso varokkeiden
sijainti tämän luvun kappaleesta
“Varokkeiden vaihto”.
VAROITUS Kylmällä tai kostealla säällä
tai rankkasateen tai pesun jälkeen
takavalojen tai -lamppujen pinta voi
huurtua ja/tai sisäpuolelle voi
muodostua vesipisaroita. Tämä on
normaali ilmiö, joka johtuu lasin sisä- ja
ulkolämpötilan erosta, eikä ole osoitus
viasta. Valaistusjärjestelmä toimii tästä
huolimatta aivan normaalisti. Huurre
haihtuu nopeasti, kun valot sytytetään,
alkaen lampun keskeltä vähitellen kohti
reunoja.
134P2000021-000-000
140
HÄTÄTILANTEET

LAMPPUTYYPIT
Ajoneuvoon on asennettu erilaisia lamppuja
Lamput kokonaan lasista (tyyppi 1): asennetaan paineella. Voidaan
poistaa vetämällä.
Lamput pistimellä (tyyppi 2): voidaan poistaa pidikkeestä
painamalla lasia ja kääntämällä vastapäivään.
Halogeenilamput (tyyppi 3): lampun irrottamiseksi vedä liitintä ja
poista se.
Halogeenilamput (tyyppi 4): voidaan poistaa kiertämällä lamppua
vastapäivään.
Xenon-kaasupurkausvalot (tyyppi 5):
(tietyissä versioissa/markkina-alueilla)
lampun irrottamiseksi ota yhteyttä Fiat-huoltoverkostoon.
141

Lamput Tyyppi Teho Viite kuvassa
Päiväajovalot (D.R.L.) (versiot polyelliptisillä valoilla) LED-valo – –
Etuseisontavalo/päiväajovalot (D.R.L.) (versiot
kaksoisparaabelisilla valoilla)H15 15W 4
Kaukovalot (versiot polyelliptisillä valoilla) H7 55W 3
Kaukovalot (versiot kaksoisparaabelisilla valoilla) H15 55W 4
Lähivalot H7 55W 3
Lähi-/kaukovalot (Xenon-kaasupurkausvalot)
(tietyissä versioissa/markkina-alueilla)D5S 25W 5
Etusuuntavilkut PY21W 21W 2
Suuntavilkut sivussa WY5W 5W 1
Rekisterikilpi W5W 5W 1
Takaseisontavalo/jarruvalo P21W 21W 2
Takasuuntavilkut PY21W 21W 2
Peruutus W16W 16W 1
3. jarruvalo LED-valo – –
Sumuvalot H11 55W 4
Takasumuvalo W16W 16W 1
Kattolamppu edessä C5W 5W 1
Kattolamput edessä (heijastussuojat) C5W 5W 1
Takakattovalo C5W 6W 1
Tavaratilan valo W5W 5W 1
Tavaralokeron valo W5W 5W 1
142
HÄTÄTILANTEET

ULKOISEN LAMPUN
VAIHTAMINEN
Polyellliptisillä valoilla varustetut
versiot
Etuvalojen sijainti
1. Lähivalot
2. Sumuvalot
3. Kaukovalot
4. Päiväajovalot (D.R.L.)
5. SuuntavilkutLähivalot
Vaihda lamppu 1 kuva 135 seuraavasti:
Toimi moottoritilasta käsin ja poista
kumitulppa 1 kuva 136.
Irrota sähköliitin ja vapauta sitten
pidike.
Vaihda lamppu 2.
Yhdistä sähköliitin uudelleen ja aseta
takaisin lamppu-liitinryhmä paikalleen.
Kiinnitä pidike uudelleen ja varmista
kunnollinen kiinnittyminen.
aseta takaisin kumitulppa 1.
Kaukovalot
Vaihda lamppu 3 kuva 135 seuraavasti:
Toimi moottoritilasta käsin ja poista
kumitulppa 2 kuva 137.
Poista lamppu/sähköliitinryhmä.
Irrota sähköliitin 3 ja vaihda lamppu
4.
Asenna lamppu-sähköliitinryhmä
takaisin vastaavalle paikalleen ja
varmista, että se kiinnittyy
asianmukaisesti.
Etusuuntavilkut
Vaihda lamppu 5 kuva 135 seuraavasti:
kierrä lamppu-
lampunkannatinyksikköä
1kuva 138 noin 1/4 kierrosta
vastapäivään ja irrota se
Vaihda lamppu 2 painamalla sitä
varovasti (aksiaalisesti) ja käännä sitä
samanaikaisesti vastapäivään
(bajonettikantainen liitäntä).
Laita lamppu-lampunkannatinyksikkö
takaisin paikalleen ja käännä sitten
yksikköä 2 myötäpäivään varmistaen
sen kunnollinen kiinnittyminen.
135P1030127-000-000
136P1030234-000-000
137P1030234-000-001
143

Etusumuvalot
Vaihda lamppu 2 kuva 135 seuraavasti:
Käännä pyörät sisäänpäin.
Kierrä auki ruuvi 1 kuva 139 mukana
toimitetulla ruuvimeisselillä ja poista
tarkastuskansi 2.
Kierrä lamppu-
lampunkannatinyksikköä 3 noin
1/4 kierrosta vastapäivään ja irrota se.
Irrota sähköliitin ja vaihda koko
yksikkö.
Liitä sähköliitin uudelleen uuteen
lamppu-lampunkannatinyksikköön.
Asenna yksikkö takaisin paikalleen
myötäpäivään kääntämällä ja varmista
oikea kiinnittyminen.
Asenna lopuksi takaisin
tarkastusluukku 1.
Päiväajovalot (D.R.L.)
Huomiovalojen lamput 4 kuva 135 ovat
LED-valot niiden käyttöiän lisäämiseksi
ja niitä ei voida vaihtaa. Jos havaitaan
jokin häiriö, ota yhteys Fiat-
palveluverkostoon.
Suuntavilkut sivussa
Vaihda lamppu seuraavasti:
Käsittele läpinäkyvää osaa 1
kuva 140 nuolen osoittamaan
suuntaan, jotta puristetaan sisäistä
jousta, työnnä sitten yksikköä ulospäin.
Suositellaan käsittelemään erittäin
varovasti, jotta vältetään korin
maalipinnan vahingoittuminen.
Kierrä lampunkannatinta
2 vastapäivään ja irrota paineella
asetettu lamppu 3 ja vaihda se.
Asenna lampunkannatin
2 läpinäkyvään osaan 1 kiertämällä sitä
myötäpäivään.
Asenna yksikkö takaisin ja varmista,
että sisäinen jousi napsahtaa kiinni.Kaksoisparaabelisilla valoilla
varustetut versiot
Etuvalojen sijainti
1. Lähivalot
2. Sumuvalot
3. Kaukovalot / päiväajovalot (D.R.L.)/
Asennot
4. Suuntavilkku.
138P2000185
139P2000135
140P1030251-000-000
14108026J0002EM
144
HÄTÄTILANTEET

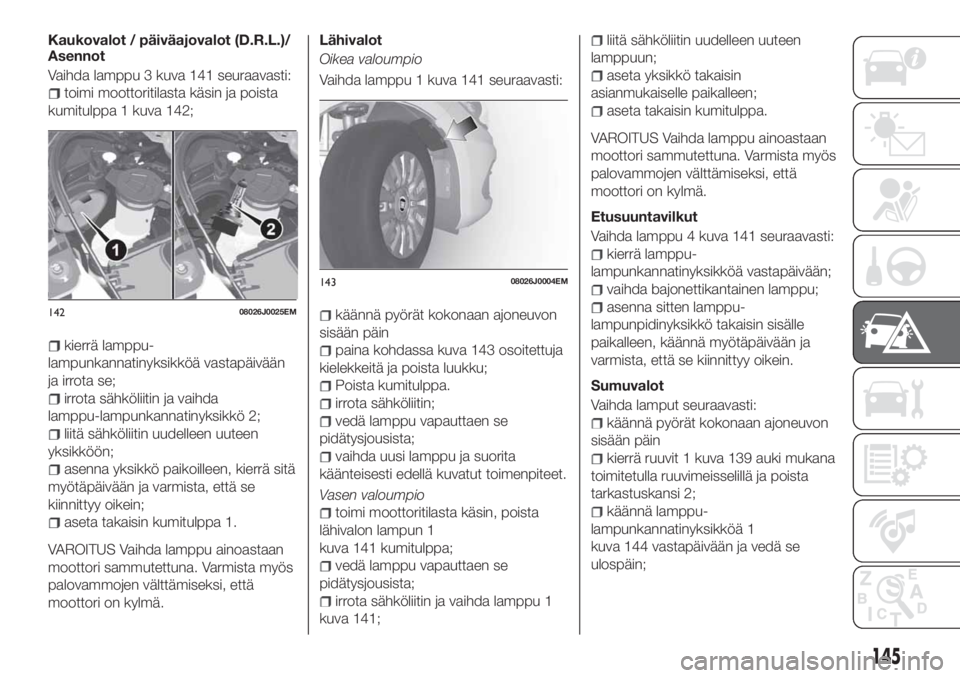

Kaukovalot / päiväajovalot (D.R.L.)/
Asennot
Vaihda lamppu 3 kuva 141 seuraavasti:
toimi moottoritilasta käsin ja poista
kumitulppa 1 kuva 142;
kierrä lamppu-
lampunkannatinyksikköä vastapäivään
ja irrota se;
irrota sähköliitin ja vaihda
lamppu-lampunkannatinyksikkö 2;
liitä sähköliitin uudelleen uuteen
yksikköön;
asenna yksikkö paikoilleen, kierrä sitä
myötäpäivään ja varmista, että se
kiinnittyy oikein;
aseta takaisin kumitulppa 1.
VAROITUS Vaihda lamppu ainoastaan
moottori sammutettuna. Varmista myös
palovammojen välttämiseksi, että
moottori on kylmä.
Lähivalot
Oikea valoumpio
Vaihda lamppu 1 kuva 141 seuraavasti:
käännä pyörät kokonaan ajoneuvon
sisään päin
paina kohdassa kuva 143 osoitettuja
kielekkeitä ja poista luukku;
Poista kumitulppa.
irrota sähköliitin;
vedä lamppu vapauttaen se
pidätysjousista;
vaihda uusi lamppu ja suorita
käänteisesti edellä kuvatut toimenpiteet.
Vasen valoumpio
toimi moottoritilasta käsin, poista
lähivalon lampun 1
kuva 141 kumitulppa;
vedä lamppu vapauttaen se
pidätysjousista;
irrota sähköliitin ja vaihda lamppu 1
kuva 141;
liitä sähköliitin uudelleen uuteen
lamppuun;
aseta yksikkö takaisin
asianmukaiselle paikalleen;
aseta takaisin kumitulppa.
VAROITUS Vaihda lamppu ainoastaan
moottori sammutettuna. Varmista myös
palovammojen välttämiseksi, että
moottori on kylmä.
Etusuuntavilkut
Vaihda lamppu 4 kuva 141 seuraavasti:
kierrä lamppu-
lampunkannatinyksikköä vastapäivään;
vaihda bajonettikantainen lamppu;
asenna sitten lamppu-
lampunpidinyksikkö takaisin sisälle
paikalleen, käännä myötäpäivään ja
varmista, että se kiinnittyy oikein.
Sumuvalot
Vaihda lamput seuraavasti:
käännä pyörät kokonaan ajoneuvon
sisään päin
kierrä ruuvit 1 kuva 139 auki mukana
toimitetulla ruuvimeisselillä ja poista
tarkastuskansi 2;
käännä lamppu-
lampunkannatinyksikköä 1
kuva 144 vastapäivään ja vedä se
ulospäin;
14208026J0025EM
14308026J0004EM
145

irrota sähköliitin;
asenna liitin takaisin uuteen
yksikköön: siis työnnä se myötäpäivään
kiertäen ja varmista, että se kiinnittyy
asianmukaisesti;
asenna lopuksi takaisin
tarkastusluukku.Suuntavilkut sivussa
Vaihda lamppu seuraavasti:
Paina läpinäkyvää osaa 1
kuva 145 niin, että sisäinen jousi
2 painuu ja irrota sitten yksikkö
ulospäin.
kierrä lampunkannatinta
3 vastapäivään, irrota paineella asetettu
lamppu 4 ja vaihda se;
asenna lampunkannatin
3 läpinäkyvään osaan kiertämällä sitä
myötäpäivään;
asenna yksikkö takaisin ja varmista,
että sisäinen jousi 2 napsahtaa kiinni.
Mallit, joissa on Xenon-
kaasupurkausvalot
Kauko-/lähivalot
(tietyissä versioissa/markkina-alueilla)
Näiden lamppujen vaihtamista varten
käänny Fiat-huoltoverkoston puoleen.Takalamppujen sijainti
1. Asennot
2. Takavalot / Jarruvalot
3. Suuntavilkku
4. Peruutus
Takaluukun valoyksikkö
Asennot ja peruutusvaihde
Vaihda yksi tai useampi lamppu
seuraavasti:
Avaa takaluukku ja toimitetulla
ruuvimeisselillä irrota tarkastusluukku 1
kuva 147, joka on asennettu paineella.
14408026J0016EM
14508026J0005EM
146P1030154-000-000
146
HÄTÄTILANTEET

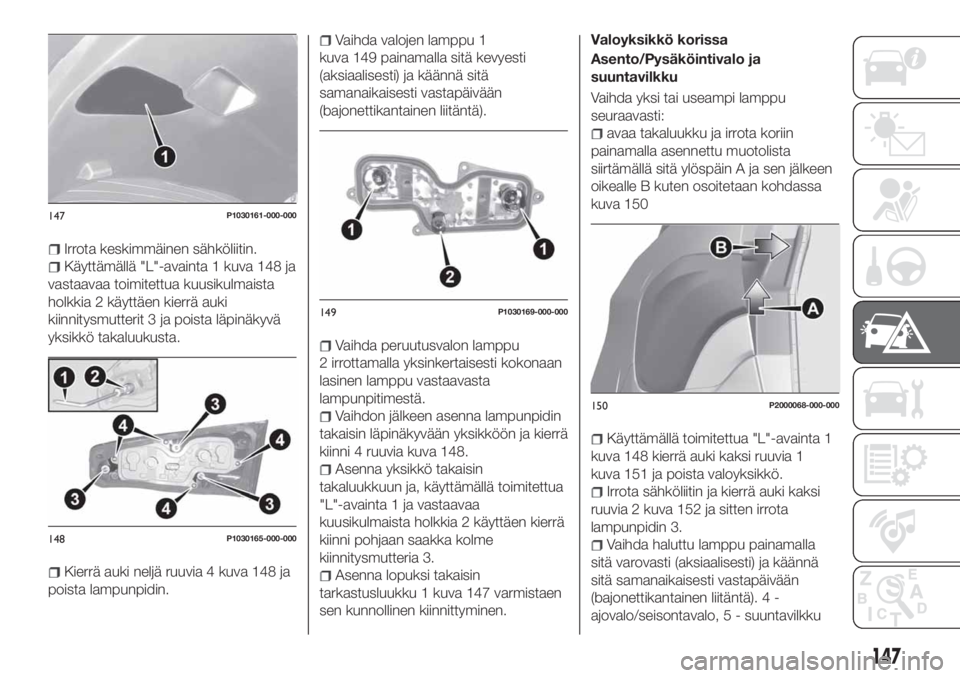

Irrota keskimmäinen sähköliitin.
Käyttämällä "L"-avainta 1 kuva 148 ja
vastaavaa toimitettua kuusikulmaista
holkkia 2 käyttäen kierrä auki
kiinnitysmutterit 3 ja poista läpinäkyvä
yksikkö takaluukusta.
Kierrä auki neljä ruuvia 4 kuva 148 ja
poista lampunpidin.
Vaihda valojen lamppu 1
kuva 149 painamalla sitä kevyesti
(aksiaalisesti) ja käännä sitä
samanaikaisesti vastapäivään
(bajonettikantainen liitäntä).
Vaihda peruutusvalon lamppu
2 irrottamalla yksinkertaisesti kokonaan
lasinen lamppu vastaavasta
lampunpitimestä.
Vaihdon jälkeen asenna lampunpidin
takaisin läpinäkyvään yksikköön ja kierrä
kiinni 4 ruuvia kuva 148.
Asenna yksikkö takaisin
takaluukkuun ja, käyttämällä toimitettua
"L"-avainta 1 ja vastaavaa
kuusikulmaista holkkia 2 käyttäen kierrä
kiinni pohjaan saakka kolme
kiinnitysmutteria 3.
Asenna lopuksi takaisin
tarkastusluukku 1 kuva 147 varmistaen

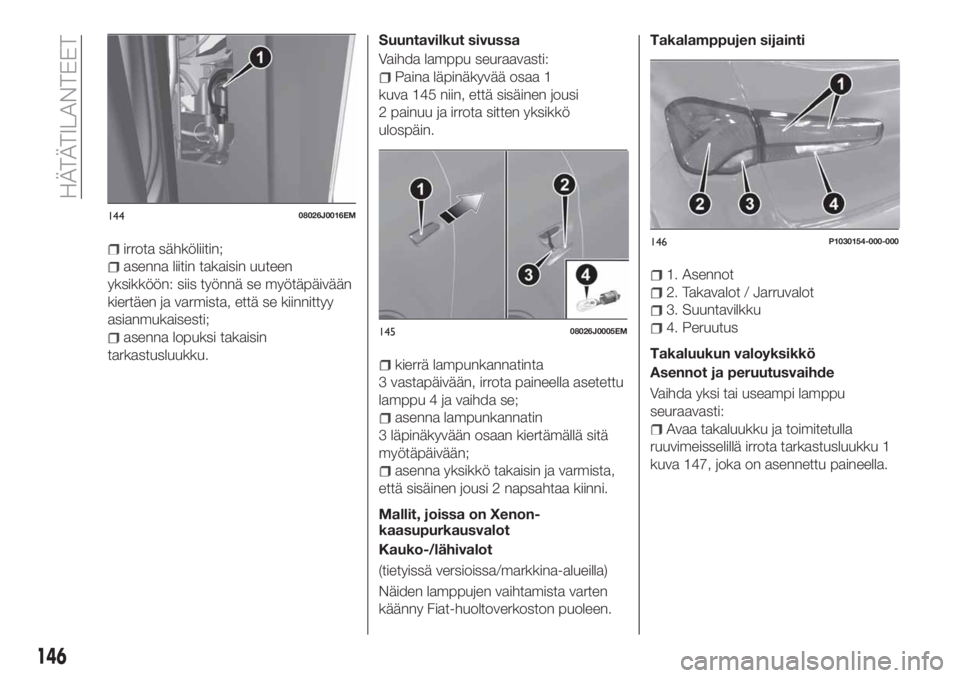

sen kunnollinen kiinnittyminen.Valoyksikkö korissa
Asento/Pysäköintivalo ja
suuntavilkku
Vaihda yksi tai useampi lamppu
seuraavasti:
avaa takaluukku ja irrota koriin
painamalla asennettu muotolista
siirtämällä sitä ylöspäin A ja sen jälkeen
oikealle B kuten osoitetaan kohdassa
kuva 150
Käyttämällä toimitettua "L"-avainta 1
kuva 148 kierrä auki kaksi ruuvia 1
kuva 151 ja poista valoyksikkö.
Irrota sähköliitin ja kierrä auki kaksi
ruuvia 2 kuva 152 ja sitten irrota
lampunpidin 3.
Vaihda haluttu lamppu painamalla
sitä varovasti (aksiaalisesti) ja käännä
sitä samanaikaisesti vastapäivään
(bajonettikantainen liitäntä). 4 -
ajovalo/seisontavalo, 5 - suuntavilkku
147P1030161-000-000
148P1030165-000-000
149P1030169-000-000
150P2000068-000-000
147

Vaihdon jälkeen asenna lampunpidin
takaisin läpinäkyvään osaan ja kierrä
kiinni 2 ruuvia.
Liitä sähköliitin, asenna läpinäkyvä
yksikkö koriin ja kierrä kiinni kaksi ruuvia
1 kuva 151 käyttäen "L"-avainta 1.
Asenna muotolista painaen sitä
kevyesti ja voit tuntea sen oikean
kiinnittymisen koriin ja sulje sitten
takaluukku.3
.jarruvalot
3. pysäköintivalojen lamput ovat
LED-valot niiden käyttöiän lisäämiseksi
ja niitä ei voida vaihtaa. Jos havaitaan
jokin häiriö, ota yhteys Fiat-
palveluverkostoon.
Takasumuvalot
Takasumuvalojen vaihtamiseksi on
toimittava seuraavasti:
lampunpitimeen päästään
takapuskurin alaosasta kuva 153
käännä vastapäivään lampunpidintä,
irrota lamppu ja vaihda se kuva 154
asenna takaisin lampunkannatin
kiertäen myötäpäivään.Lampun vaihtamista varten käänny
Fiat-huoltoverkoston puoleen.
142)
Rekisterikilven valot
Vaihda lamput seuraavasti:
Irrota läpinäkyvä yksikkö 1
kuva 155 toimitetulla ruuvimeisselillä.
Kierrä lampunkannatinta 2
kuva 156 vastapäivään, irrota lamppu
3 ja vaihda se.
Asenna läpinäkyvä yksikkö takaisin
painamalla sitä kevyesti.
HUOMAUTUS Ennen linssiyksikön
irrottamista suojaa ruuvimeisselin kärki
(esim. liinalla), jotta linssi ei vahingoitu.
151P1030171-000-000
152P1030172-000-000
153P2000183
154P2000080-000-000
148
HÄTÄTILANTEET
