FIAT TIPO 5DOORS STATION WAGON 2018 Käyttö- ja huolto-ohjekirja (in in Finnish)

AUTOMA-
ATTIVAIHTEISTO
KAKSOIS-
KYTKIMELLÄ

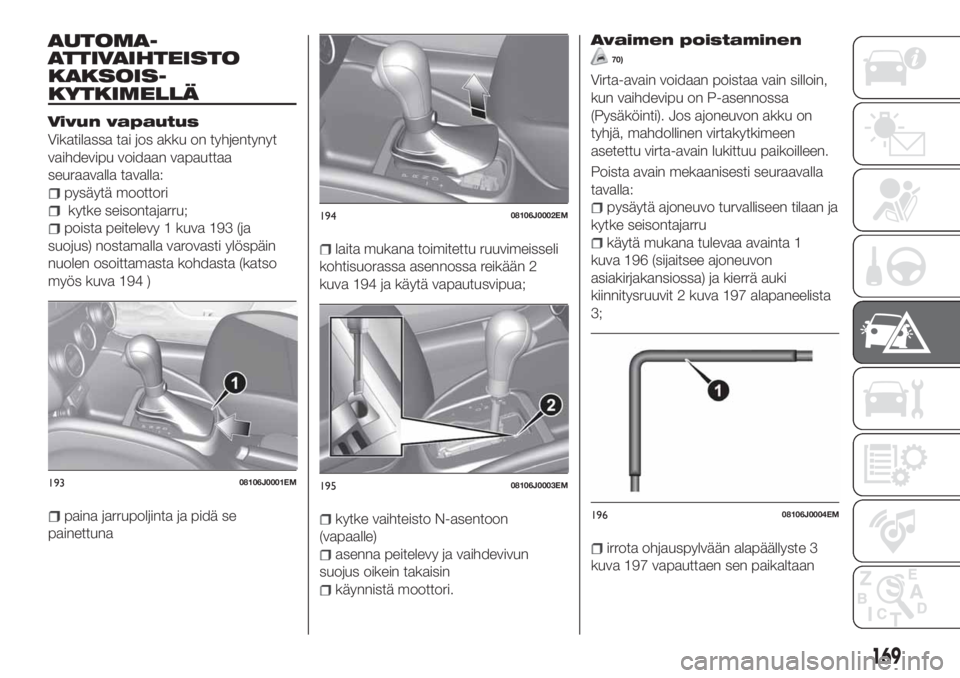

Vivun vapautus
Vikatilassa tai jos akku on tyhjentynyt
vaihdevipu voidaan vapauttaa
seuraavalla tavalla:
pysäytä moottori
kytke seisontajarru;
poista peitelevy 1 kuva 193 (ja
suojus) nostamalla varovasti ylöspäin
nuolen osoittamasta kohdasta (katso
myös kuva 194 )
paina jarrupoljinta ja pidä se
painettuna
laita mukana toimitettu ruuvimeisseli
kohtisuorassa asennossa reikään 2
kuva 194 ja käytä vapautusvipua;
kytke vaihteisto N-asentoon
(vapaalle)
asenna peitelevy ja vaihdevivun
suojus oikein takaisin
käynnistä moottori.
Avaimen poistaminen
70)
Virta-avain voidaan poistaa vain silloin,
kun vaihdevipu on P-asennossa
(Pysäköinti). Jos ajoneuvon akku on
tyhjä, mahdollinen virtakytkimeen
asetettu virta-avain lukittuu paikoilleen.
Poista avain mekaanisesti seuraavalla
tavalla:
pysäytä ajoneuvo turvalliseen tilaan ja
kytke seisontajarru
käytä mukana tulevaa avainta 1
kuva 196 (sijaitsee ajoneuvon
asiakirjakansiossa) ja kierrä auki
kiinnitysruuvit 2 kuva 197 alapaneelista
3;
irrota ohjauspylvään alapäällyste 3
kuva 197 vapauttaen sen paikaltaan
19308106J0001EM
19408106J0002EM
19508106J0003EM
19608106J0004EM
169

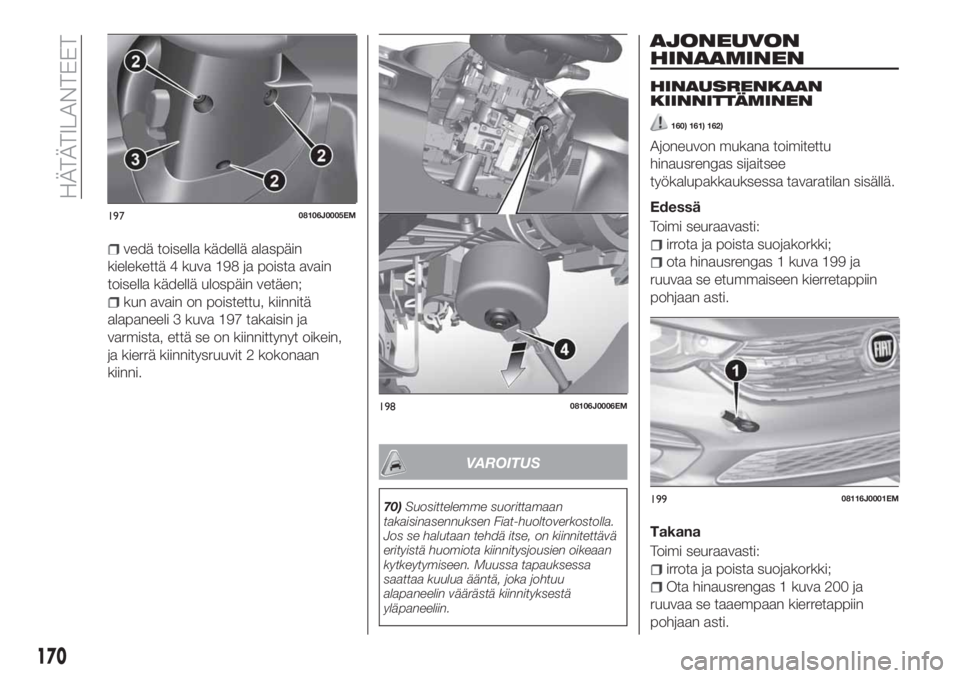

vedä toisella kädellä alaspäin
kielekettä 4 kuva 198 ja poista avain
toisella kädellä ulospäin vetäen;
kun avain on poistettu, kiinnitä
alapaneeli 3 kuva 197 takaisin ja
varmista, että se on kiinnittynyt oikein,
ja kierrä kiinnitysruuvit 2 kokonaan
kiinni.
VAROITUS
70)Suosittelemme suorittamaan
takaisinasennuksen Fiat-huoltoverkostolla.
Jos se halutaan tehdä itse, on kiinnitettävä
erityistä huomiota kiinnitysjousien oikeaan
kytkeytymiseen. Muussa tapauksessa
saattaa kuulua ääntä, joka johtuu
alapaneelin väärästä kiinnityksestä
yläpaneeliin.
AJONEUVON
HINAAMINEN
HINAUSRENKAAN
KIINNITTÄMINEN
160) 161) 162)
Ajoneuvon mukana toimitettu
hinausrengas sijaitsee
työkalupakkauksessa tavaratilan sisällä.
Edessä
Toimi seuraavasti:
irrota ja poista suojakorkki;
ota hinausrengas 1 kuva 199 ja
ruuvaa se etummaiseen kierretappiin
pohjaan asti.

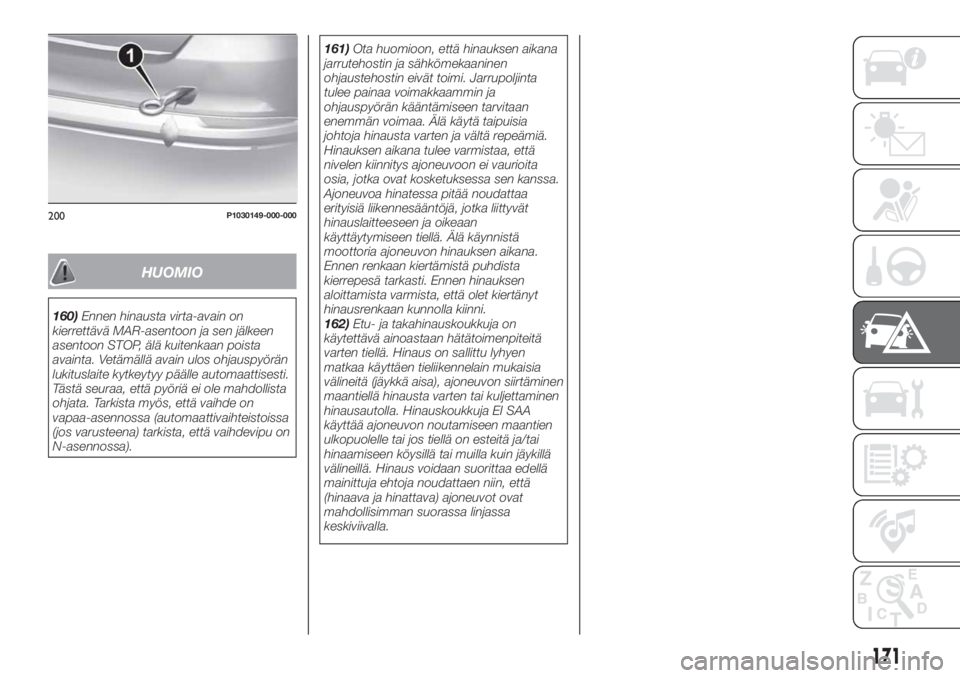

Takana
Toimi seuraavasti:
irrota ja poista suojakorkki;
Ota hinausrengas 1 kuva 200 ja
ruuvaa se taaempaan kierretappiin
pohjaan asti.
19708106J0005EM
19808106J0006EM
19908116J0001EM
170
HÄTÄTILANTEET

HUOMIO
160)Ennen hinausta virta-avain on
kierrettävä MAR-asentoon ja sen jälkeen
asentoon STOP, älä kuitenkaan poista
avainta. Vetämällä avain ulos ohjauspyörän
lukituslaite kytkeytyy päälle automaattisesti.
Tästä seuraa, että pyöriä ei ole mahdollista
ohjata. Tarkista myös, että vaihde on
vapaa-asennossa (automaattivaihteistoissa
(jos varusteena) tarkista, että vaihdevipu on
N-asennossa).161)Ota huomioon, että hinauksen aikana
jarrutehostin ja sähkömekaaninen
ohjaustehostin eivät toimi. Jarrupoljinta
tulee painaa voimakkaammin ja
ohjauspyörän kääntämiseen tarvitaan
enemmän voimaa. Älä käytä taipuisia
johtoja hinausta varten ja vältä repeämiä.
Hinauksen aikana tulee varmistaa, että
nivelen kiinnitys ajoneuvoon ei vaurioita
osia, jotka ovat kosketuksessa sen kanssa.
Ajoneuvoa hinatessa pitää noudattaa
erityisiä liikennesääntöjä, jotka liittyvät
hinauslaitteeseen ja oikeaan
käyttäytymiseen tiellä. Älä käynnistä
moottoria ajoneuvon hinauksen aikana.
Ennen renkaan kiertämistä puhdista
kierrepesä tarkasti. Ennen hinauksen
aloittamista varmista, että olet kiertänyt
hinausrenkaan kunnolla kiinni.
162)Etu- ja takahinauskoukkuja on
käytettävä ainoastaan hätätoimenpiteitä
varten tiellä. Hinaus on sallittu lyhyen
matkaa käyttäen tieliikennelain mukaisia
välineitä (jäykkä aisa), ajoneuvon siirtäminen
maantiellä hinausta varten tai kuljettaminen
hinausautolla. Hinauskoukkuja EI SAA
käyttää ajoneuvon noutamiseen maantien
ulkopuolelle tai jos tiellä on esteitä ja/tai
hinaamiseen köysillä tai muilla kuin jäykillä
välineillä. Hinaus voidaan suorittaa edellä
mainittuja ehtoja noudattaen niin, että
(hinaava ja hinattava) ajoneuvot ovat
mahdollisimman suorassa linjassa
keskiviivalla.
200P1030149-000-000
171

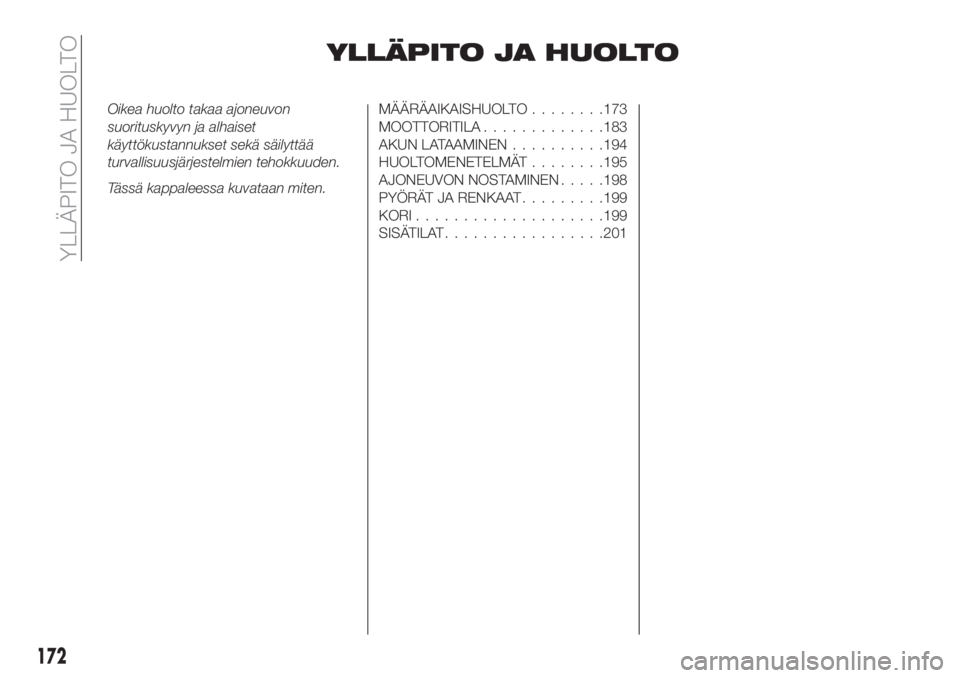

YLLÄPITO JA HUOLTO
Oikea huolto takaa ajoneuvon
suorituskyvyn ja alhaiset
käyttökustannukset sekä säilyttää
turvallisuusjärjestelmien tehokkuuden.
Tässä kappaleessa kuvataan miten.MÄÄRÄAIKAISHUOLTO........173
MOOTTORITILA.............183
AKUN LATAAMINEN..........194
HUOLTOMENETELMÄT........195
AJONEUVON NOSTAMINEN.....198
PYÖRÄT JA RENKAAT.........199
KORI....................199
SISÄTILAT.................201
172
YLLÄPITO JA HUOLTO

MÄÄRÄAIKAIS-
HUOLTO
Oikea huolto takaa ajoneuvon pitkä iän
ja optimaalisen kunnon.
Tätä varten Fiat on suunnitellut sarjan
tarkastuksia ja huoltotoimenpiteitä
tietyin kilometrilukemin ja/tai aikavälein
kuten kuvataan määräaikaishuolto-
ohjelmassa.
Jotta taataan ajoneuvon paras
mahdollinen tehokkuus,
määräaikaishuoltosuunnitelman
jälkeisillä sivuilla luetellaan muutamia
ylimääräisiä määräajoin suoritettavia
tarkastuksia, jotka voidaan suorittaa
tavallisia kuponkitarkastusten aikavälejä
useammin.
Määräaikaishuollon toimenpiteet
suoritetaan Fiat-huoltoverkoston
toimesta määräajoin tai määritettyjen
kilometrimäärien välein. Jos
määräaikaishuollon yhteydessä,
määritettyjen toimien lisäksi havaitaan
muita kohteita, jotka on vaihdettava tai
korjattava, ne suoritetaan ainoastaan
asiakkaan luvalla. Jos ajoneuvoa
käytetään usein perävaunujen
hinaamiseen, vähennä
määräaikaishuoltovälejä.VAROITUKSET
Määräaikaishuollon tarkastukset on
määrittänyt valmistaja. Näiden
suorittamatta jättäminen voi aiheuttaa
takuun mitätöitymisen.
Suosittelemme ottamaan yhteyttä
Fiat-huoltoverkkoon kaikissa ajoneuvon
oikeaa toimintaa koskevissa
epäilyksissä odottamatta seuraavaa
huoltokuponkikäyntiä.
173

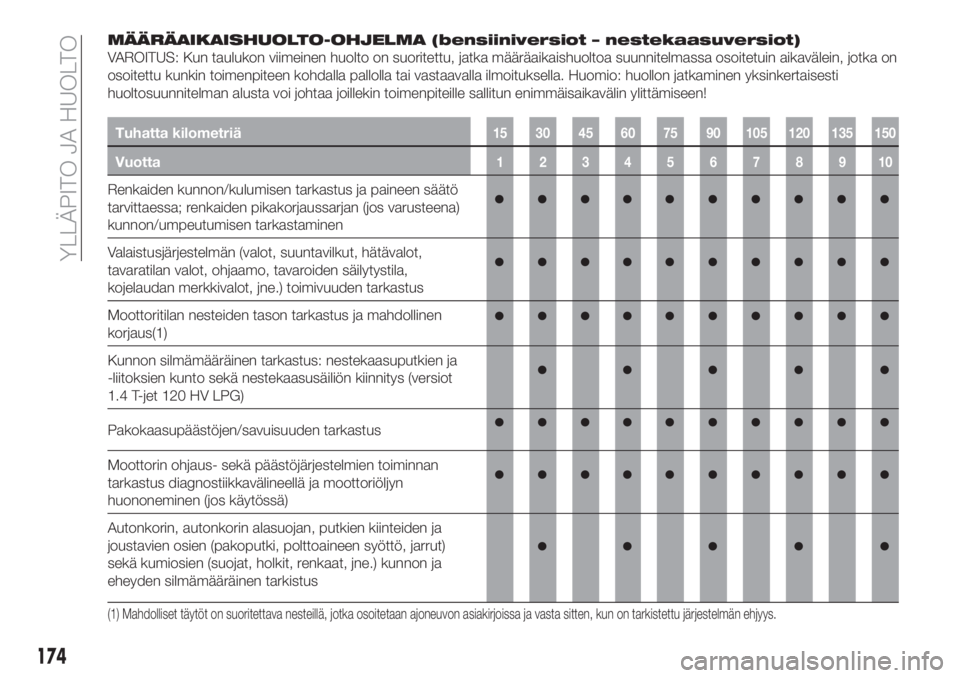

MÄÄRÄAIKAISHUOLTO-OHJELMA (bensiiniversiot – nestekaasuversiot)
VAROITUS: Kun taulukon viimeinen huolto on suoritettu, jatka määräaikaishuoltoa suunnitelmassa osoitetuin aikavälein, jotka on
osoitettu kunkin toimenpiteen kohdalla pallolla tai vastaavalla ilmoituksella. Huomio: huollon jatkaminen yksinkertaisesti
huoltosuunnitelman alusta voi johtaa joillekin toimenpiteille sallitun enimmäisaikavälin ylittämiseen!

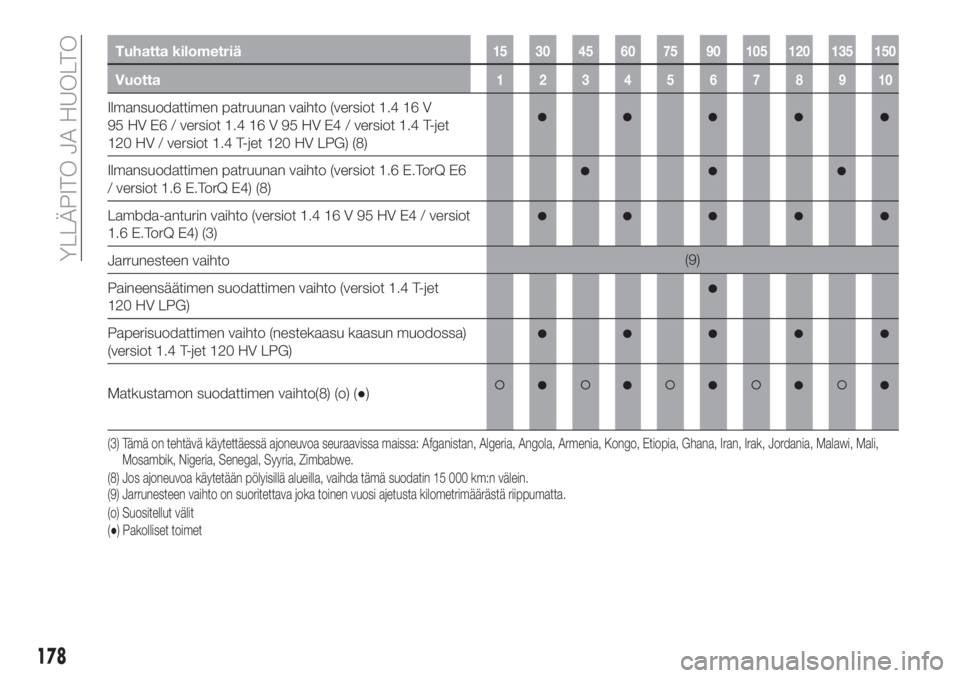

Tuhatta kilometriä15 30 45 60 75 90 105 120 135 150
Vuotta12345678910
Renkaiden kunnon/kulumisen tarkastus ja paineen säätö
tarvittaessa; renkaiden pikakorjaussarjan (jos varusteena)
kunnon/umpeutumisen tarkastaminen
Valaistusjärjestelmän (valot, suuntavilkut, hätävalot,
tavaratilan valot, ohjaamo, tavaroiden säilytystila,
kojelaudan merkkivalot, jne.) toimivuuden tarkastus
Moottoritilan nesteiden tason tarkastus ja mahdollinen
korjaus(1)
Kunnon silmämääräinen tarkastus: nestekaasuputkien ja
-liitoksien kunto sekä nestekaasusäiliön kiinnitys (versiot
1.4 T-jet 120 HV LPG)
Pakokaasupäästöjen/savuisuuden tarkastus
Moottorin ohjaus- sekä päästöjärjestelmien toiminnan
tarkastus diagnostiikkavälineellä ja moottoriöljyn
huononeminen (jos käytössä)
Autonkorin, autonkorin alasuojan, putkien kiinteiden ja
joustavien osien (pakoputki, polttoaineen syöttö, jarrut)
sekä kumiosien (suojat, holkit, renkaat, jne.) kunnon ja
eheyden silmämääräinen tarkistus
(1) Mahdolliset täytöt on suoritettava nesteillä, jotka osoitetaan ajoneuvon asiakirjoissa ja vasta sitten, kun on tarkistettu järjestelmän ehjyys.
174
YLLÄPITO JA HUOLTO

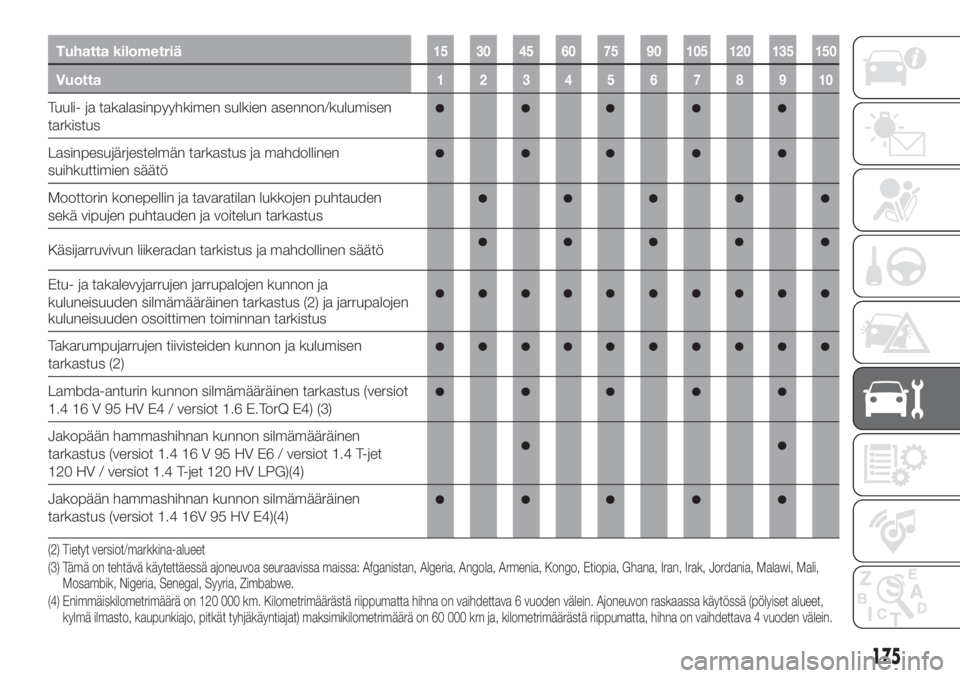

Tuhatta kilometriä15 30 45 60 75 90 105 120 135 150
Vuotta12345678910
Tuuli- ja takalasinpyyhkimen sulkien asennon/kulumisen
tarkistus
Lasinpesujärjestelmän tarkastus ja mahdollinen
suihkuttimien säätö
Moottorin konepellin ja tavaratilan lukkojen puhtauden
sekä vipujen puhtauden ja voitelun tarkastus
Käsijarruvivun liikeradan tarkistus ja mahdollinen säätö
Etu- ja takalevyjarrujen jarrupalojen kunnon ja
kuluneisuuden silmämääräinen tarkastus (2)
ja jarrupalojen
kuluneisuuden osoittimen toiminnan tarkistus
Takarumpujarrujen tiivisteiden kunnon ja kulumisen
tarkastus (2)
Lambda-anturin kunnon silmämääräinen tarkastus (versiot
1.4 16 V 95 HV E4 / versiot 1.6 E.TorQ E4) (3)
Jakopään hammashihnan kunnon silmämääräinen
tarkastus (versiot 1.4 16 V 95 HV E6 / versiot 1.4 T-jet
120 HV / versiot 1.4 T-jet 120 HV LPG)(4)
Jakopään hammashihnan kunnon silmämääräinen
tarkastus (versiot 1.4 16V 95 HV E4)(4)
(2) Tietyt versiot/markkina-alueet
(3) Tämä on tehtävä käytettäessä ajoneuvoa seuraavissa maissa: Afganistan, Algeria, Angola, Armenia, Kongo, Etiopia, Ghana, Iran, Irak, Jordania, Malawi, Mali,
Mosambik, Nigeria, Senegal, Syyria, Zimbabwe.
(4) Enimmäiskilometrimäärä on 120 000 km. Kilometrimäärästä riippumatta hihna on vaihdettava 6 vuoden välein. Ajoneuvon raskaassa käytössä (pölyiset alueet,
kylmä ilmasto, kaupunkiajo, pitkät tyhjäkäyntiajat) maksimikilometrimäärä on 60 000 km ja, kilometrimäärästä riippumatta, hihna on vaihdettava4 vuoden välein.
175

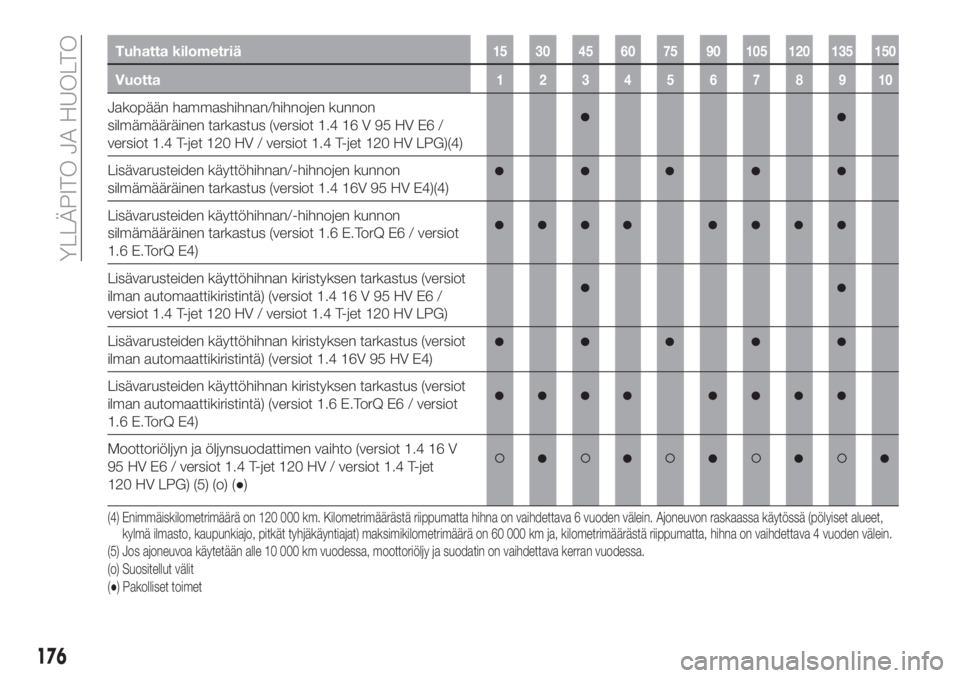

Tuhatta kilometriä15 30 45 60 75 90 105 120 135 150
Vuotta12345678910
Jakopään hammashihnan/hihnojen kunnon
silmämääräinen tarkastus (versiot 1.4 16 V 95 HV E6 /
versiot 1.4 T-jet 120 HV / versiot 1.4 T-jet 120 HV LPG)(4)
Lisävarusteiden käyttöhihnan/-hihnojen kunnon
silmämääräinen tarkastus (versiot 1.4 16V 95 HV E4)(4)
Lisävarusteiden käyttöhihnan/-hihnojen kunnon
silmämääräinen tarkastus (versiot 1.6 E.TorQ E6 / versiot
1.6 E.TorQ E4)
Lisävarusteiden käyttöhihnan kiristyksen tarkastus (versiot
ilman automaattikiristintä) (versiot 1.4 16 V 95 HV E6 /
versiot 1.4 T-jet 120 HV / versiot 1.4 T-jet 120 HV LPG)
Lisävarusteiden käyttöhihnan kiristyksen tarkastus (versiot
ilman automaattikiristintä) (versiot 1.4 16V 95 HV E4)
Lisävarusteiden käyttöhihnan kiristyksen tarkastus (versiot
ilman automaattikiristintä) (versiot 1.6 E.TorQ E6 / versiot
1.6 E.TorQ E4)
Moottoriöljyn ja öljynsuodattimen vaihto (versiot 1.4 16 V
95 HV E6 / versiot 1.4 T-jet 120 HV / versiot 1.4 T-jet
120 HV LPG) (5) (o) (●)
(4) Enimmäiskilometrimäärä on 120 000 km. Kilometrimäärästä riippumatta hihna on vaihdettava 6 vuoden välein. Ajoneuvon raskaassa käytössä (pölyiset alueet,
kylmä ilmasto, kaupunkiajo, pitkät tyhjäkäyntiajat) maksimikilometrimäärä on 60 000 km ja, kilometrimäärästä riippumatta, hihna on vaihdettava4 vuoden välein.
(5) Jos ajoneuvoa käytetään alle 10 000 km vuodessa, moottoriöljy ja suodatin on vaihdettava kerran vuodessa.
(o) Suositellut välit
(●) Pakolliset toimet
176
YLLÄPITO JA HUOLTO

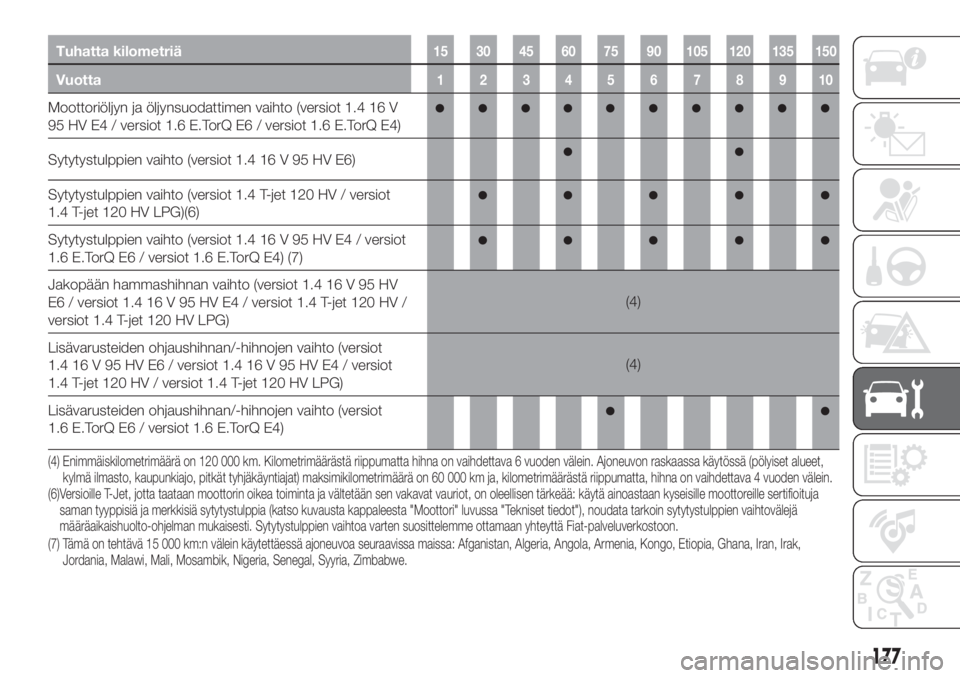

Tuhatta kilometriä15 30 45 60 75 90 105 120 135 150
Vuotta12345678910
Moottoriöljyn ja öljynsuodattimen vaihto (versiot 1.4 16 V
95 HV E4 / versiot 1.6 E.TorQ E6 / versiot 1.6 E.TorQ E4)
Sytytystulppien vaihto (versiot 1.4 16 V 95 HV E6)
Sytytystulppien vaihto (versiot 1.4 T-jet 120 HV / versiot
1.4 T-jet 120 HV LPG)(6)
Sytytystulppien vaihto (versiot 1.4 16 V 95 HV E4 / versiot
1.6 E.TorQ E6 / versiot 1.6 E.TorQ E4) (7)
Jakopään hammashihnan vaihto (versiot 1.4 16 V 95 HV
E6 / versiot 1.4 16 V 95 HV E4 / versiot 1.4 T-jet 120 HV /
versiot 1.4 T-jet 120 HV LPG)(4)
Lisävarusteiden ohjaushihnan/-hihnojen vaihto (versiot
1.4 16 V 95 HV E6 / versiot 1.4 16 V 95 HV E4 / versiot
1.4 T-jet 120 HV / versiot 1.4 T-jet 120 HV LPG)(4)
Lisävarusteiden ohjaushihnan/-hihnojen vaihto (versiot
1.6 E.TorQ E6 / versiot 1.6 E.TorQ E4)
(6)Versioille T-Jet, jotta taataan moottorin oikea toiminta ja vältetään sen vakavat vauriot, on oleellisen tärkeää: käytä ainoastaan kyseisillemoottoreille sertifioituja
saman tyyppisiä ja merkkisiä sytytystulppia (katso kuvausta kappaleesta "Moottori" luvussa "Tekniset tiedot"), noudata tarkoin sytytystulppien vaihtovälejä
määräaikaishuolto-ohjelman mukaisesti. Sytytystulppien vaihtoa varten suosittelemme ottamaan yhteyttä Fiat-palveluverkostoon.
(7) Tämä on tehtävä 15 000 km:n välein käytettäessä ajoneuvoa seuraavissa maissa: Afganistan, Algeria, Angola, Armenia, Kongo, Etiopia, Ghana, Iran, Irak,
Jordania, Malawi, Mali, Mosambik, Nigeria, Senegal, Syyria, Zimbabwe. (4) Enimmäiskilometrimäärä on 120 000 km. Kilometrimäärästä riippumatta hihna on vaihdettava 6 vuoden välein. Ajoneuvon raskaassa käytössä (pölyiset alueet,
kylmä ilmasto, kaupunkiajo, pitkät tyhjäkäyntiajat) maksimikilometrimäärä on 60 000 km ja, kilometrimäärästä riippumatta, hihna on vaihdettava4 vuoden välein.
177

Tuhatta kilometriä15 30 45 60 75 90 105 120 135 150
Vuotta12345678910
Ilmansuodattimen patruunan vaihto (versiot 1.4 16 V
95 HV E6 / versiot 1.4 16 V 95 HV E4 / versiot 1.4 T-jet
120 HV / versiot 1.4 T-jet 120 HV LPG) (8)
Ilmansuodattimen patruunan vaihto (versiot 1.6 E.TorQ E6
/ versiot 1.6 E.TorQ E4) (8)
Lambda-anturin vaihto (versiot 1.4 16 V 95 HV E4 / versiot
1.6 E.TorQ E4) (3)
Jarrunesteen vaihto(9)
Paineensäätimen suodattimen vaihto (versiot 1.4 T-jet
120 HV LPG)
Paperisuodattimen vaihto (nestekaasu kaasun muodossa)
(versiot 1.4 T-jet 120 HV LPG)
Matkustamon suodattimen vaihto(8) (o) (●)
(3) Tämä on tehtävä käytettäessä ajoneuvoa seuraavissa maissa: Afganistan, Algeria, Angola, Armenia, Kongo, Etiopia, Ghana, Iran, Irak, Jordania, Malawi, Mali,
Mosambik, Nigeria, Senegal, Syyria, Zimbabwe.
(9) Jarrunesteen vaihto on suoritettava joka toinen vuosi ajetusta kilometrimäärästä riippumatta. (8) Jos ajoneuvoa käytetään pölyisillä alueilla, vaihda tämä suodatin 15 000 km:n välein.
(o) Suositellut välit
(●) Pakolliset toimet
178
YLLÄPITO JA HUOLTO
