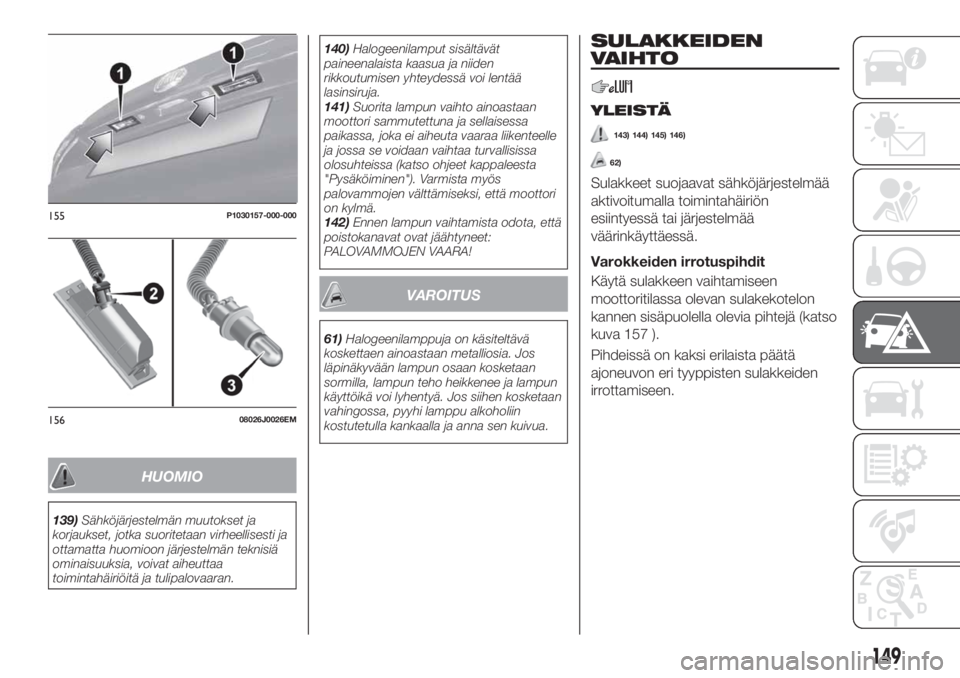

HUOMIO
139)Sähköjärjestelmän muutokset ja
korjaukset, jotka suoritetaan virheellisesti ja
ottamatta huomioon järjestelmän teknisiä
ominaisuuksia, voivat aiheuttaa
toimintahäiriöitä ja tulipalovaaran.140)Halogeenilamput sisältävät
paineenalaista kaasua ja niiden
rikkoutumisen yhteydessä voi lentää
lasinsiruja.
141)Suorita lampun vaihto ainoastaan
moottori sammutettuna ja sellaisessa
paikassa, joka ei aiheuta vaaraa liikenteelle
ja jossa se voidaan vaihtaa turvallisissa
olosuhteissa (katso ohjeet kappaleesta
"Pysäköiminen"). Varmista myös
palovammojen välttämiseksi, että moottori
on kylmä.
142)Ennen lampun vaihtamista odota, että
poistokanavat ovat jäähtyneet:
PALOVAMMOJEN VAARA!
VAROITUS
61)Halogeenilamppuja on käsiteltävä
koskettaen ainoastaan metalliosia. Jos
läpinäkyvään lampun osaan kosketaan
sormilla, lampun teho heikkenee ja lampun
käyttöikä voi lyhentyä. Jos siihen kosketaan
vahingossa, pyyhi lamppu alkoholiin
kostutetulla kankaalla ja anna sen kuivua.
SULAKKEIDEN
VAIHTO
YLEISTÄ
143) 144) 145) 146)
62)
Sulakkeet suojaavat sähköjärjestelmää
aktivoitumalla toimintahäiriön
esiintyessä tai järjestelmää
väärinkäyttäessä.
Varokkeiden irrotuspihdit
Käytä sulakkeen vaihtamiseen
moottoritilassa olevan sulakekotelon
kannen sisäpuolella olevia pihtejä (katso
kuva 157 ).
Pihdeissä on kaksi erilaista päätä
ajoneuvon eri tyyppisten sulakkeiden
irrottamiseen.
155P1030157-000-000
15608026J0026EM
149

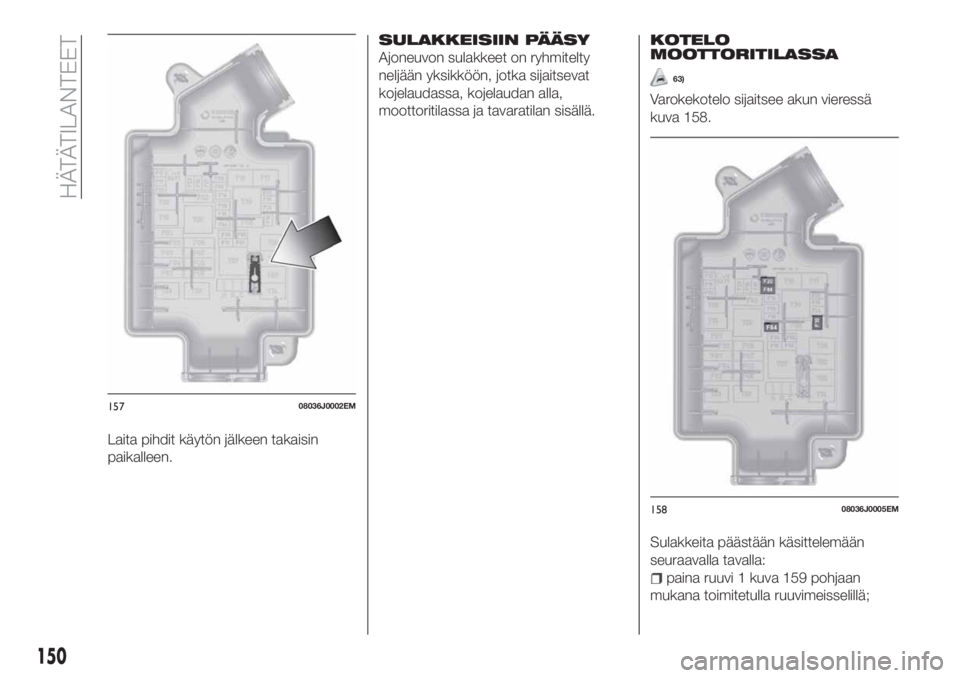

Laita pihdit käytön jälkeen takaisin
paikalleen.
SULAKKEISIIN PÄÄSY
Ajoneuvon sulakkeet on ryhmitelty
neljään yksikköön, jotka sijaitsevat
kojelaudassa, kojelaudan alla,
moottoritilassa ja tavaratilan sisällä.
KOTELO
MOOTTORITILASSA
63)
Varokekotelo sijaitsee akun vieressä
kuva 158.
Sulakkeita päästään käsittelemään
seuraavalla tavalla:
paina ruuvi 1 kuva 159 pohjaan
mukana toimitetulla ruuvimeisselillä;
15708036J0002EM
15808036J0005EM
150
HÄTÄTILANTEET

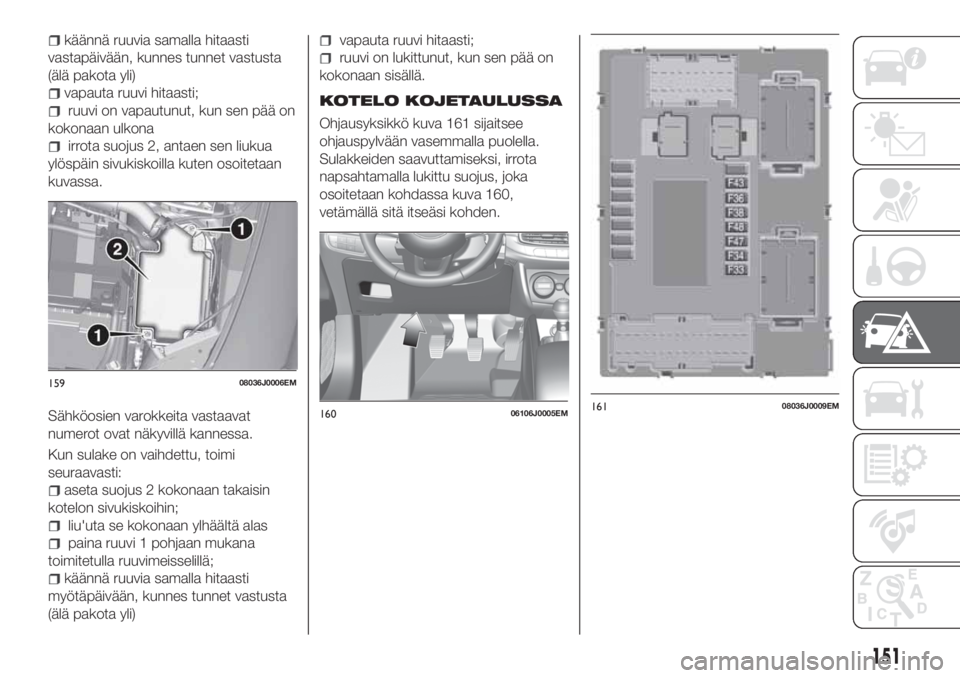

käännä ruuvia samalla hitaasti
vastapäivään, kunnes tunnet vastusta
(älä pakota yli)
vapauta ruuvi hitaasti;
ruuvi on vapautunut, kun sen pää on
kokonaan ulkona
irrota suojus 2, antaen sen liukua
ylöspäin sivukiskoilla kuten osoitetaan
kuvassa.
Sähköosien varokkeita vastaavat
numerot ovat näkyvillä kannessa.
Kun sulake on vaihdettu, toimi
seuraavasti:
aseta suojus 2 kokonaan takaisin
kotelon sivukiskoihin;
liu'uta se kokonaan ylhäältä alas
paina ruuvi 1 pohjaan mukana
toimitetulla ruuvimeisselillä;
käännä ruuvia samalla hitaasti
myötäpäivään, kunnes tunnet vastusta
(älä pakota yli)
vapauta ruuvi hitaasti;
ruuvi on lukittunut, kun sen pää on
kokonaan sisällä.
KOTELO KOJETAULUSSA
Ohjausyksikkö kuva 161 sijaitsee
ohjauspylvään vasemmalla puolella.
Sulakkeiden saavuttamiseksi, irrota
napsahtamalla lukittu suojus, joka
osoitetaan kohdassa kuva 160,
vetämällä sitä itseäsi kohden.
15908036J0006EM
16006106J0005EM16108036J0009EM
151

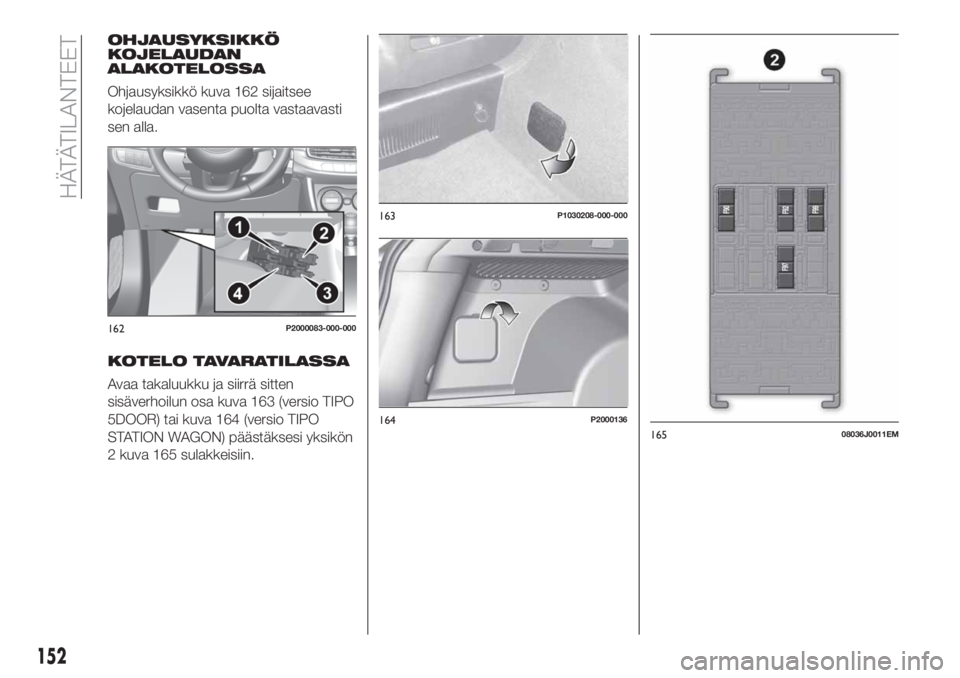

OHJAUSYKSIKKÖ
KOJELAUDAN
ALAKOTELOSSA
Ohjausyksikkö kuva 162 sijaitsee
kojelaudan vasenta puolta vastaavasti
sen alla.
KOTELO TAVARATILASSA
Avaa takaluukku ja siirrä sitten
sisäverhoilun osa kuva 163 (versio TIPO
5DOOR) tai kuva 164 (versio TIPO
STATION WAGON) päästäksesi yksikön
2 kuva 165 sulakkeisiin.
162P2000083-000-000
163P1030208-000-000
164P2000136
16508036J0011EM
152
HÄTÄTILANTEET

OHJAUSYKSIKKÖ MOOTTORITILASSA
kuva 158
KÄYTTÖLAITTEET SULAKE AMPEERIT
Yksiääninen summeri F10 15
Lämmitetyt sähköiset ulkopeilit F88 7.5
Lämmitetty takalasi F20 30
Active Grille Shutter F84 5
153

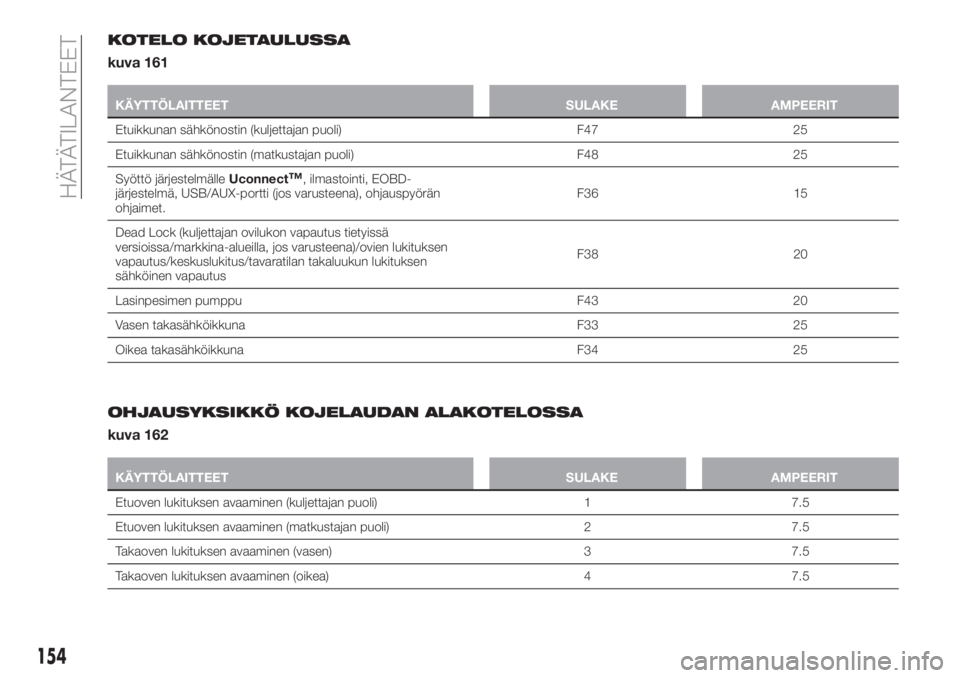

KOTELO KOJETAULUSSA
kuva 161
KÄYTTÖLAITTEET SULAKE AMPEERIT
Etuikkunan sähkönostin (kuljettajan puoli) F47 25
Etuikkunan sähkönostin (matkustajan puoli) F48 25
Syöttö järjestelmälleUconnect
™, ilmastointi, EOBD-
järjestelmä, USB/AUX-portti (jos varusteena), ohjauspyörän
ohjaimet.F36 15
Dead Lock (kuljettajan ovilukon vapautus tietyissä
versioissa/markkina-alueilla, jos varusteena)/ovien lukituksen
vapautus/keskuslukitus/tavaratilan takaluukun lukituksen
sähköinen vapautusF38 20
Lasinpesimen pumppu F43 20
Vasen takasähköikkuna F33 25
Oikea takasähköikkuna F34 25
OHJAUSYKSIKKÖ KOJELAUDAN ALAKOTELOSSA
kuva 162
KÄYTTÖLAITTEET SULAKE AMPEERIT
Etuoven lukituksen avaaminen (kuljettajan puoli) 1 7.5
Etuoven lukituksen avaaminen (matkustajan puoli) 2 7.5
Takaoven lukituksen avaaminen (vasen) 3 7.5
Takaoven lukituksen avaaminen (oikea) 4 7.5
154
HÄTÄTILANTEET

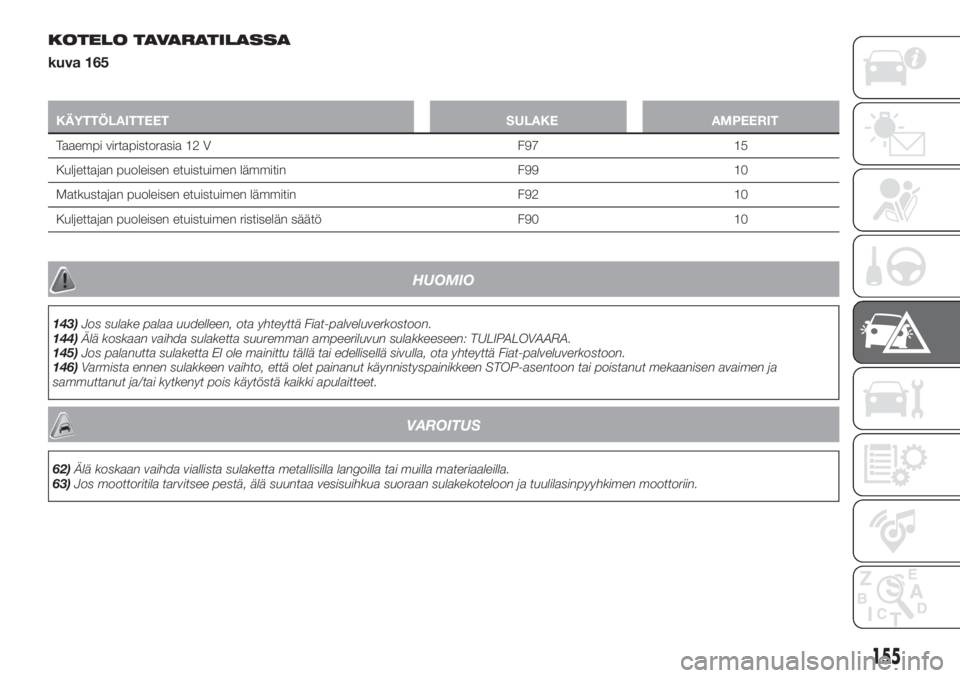

KOTELO TAVARATILASSA
kuva 165
KÄYTTÖLAITTEET SULAKE AMPEERIT
Taaempi virtapistorasia 12 V F97 15
Kuljettajan puoleisen etuistuimen lämmitin F99 10
Matkustajan puoleisen etuistuimen lämmitin F92 10
Kuljettajan puoleisen etuistuimen ristiselän säätö F90 10
HUOMIO
143)Jos sulake palaa uudelleen, ota yhteyttä Fiat-palveluverkostoon.
144)Älä koskaan vaihda sulaketta suuremman ampeeriluvun sulakkeeseen: TULIPALOVAARA.
145)Jos palanutta sulaketta EI ole mainittu tällä tai edellisellä sivulla, ota yhteyttä Fiat-palveluverkostoon.
146)Varmista ennen sulakkeen vaihto, että olet painanut käynnistyspainikkeen STOP-asentoon tai poistanut mekaanisen avaimen ja
sammuttanut ja/tai kytkenyt pois käytöstä kaikki apulaitteet.
VAROITUS
62)Älä koskaan vaihda viallista sulaketta metallisilla langoilla tai muilla materiaaleilla.
63)Jos moottoritila tarvitsee pestä, älä suuntaa vesisuihkua suoraan sulakekoteloon ja tuulilasinpyyhkimen moottoriin.
155

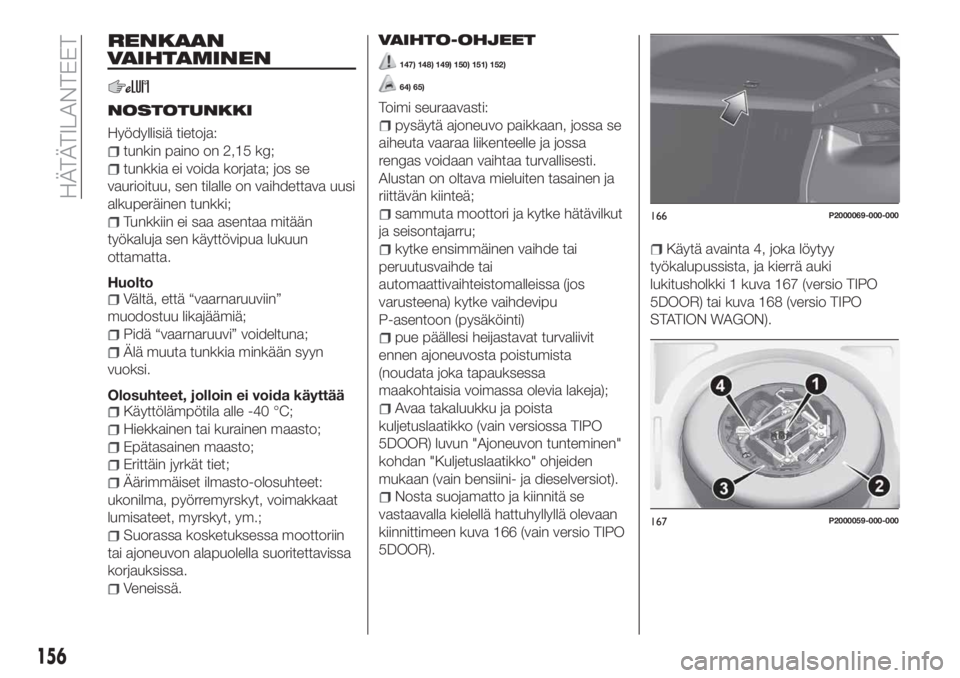

RENKAAN
VAIHTAMINEN
NOSTOTUNKKI
Hyödyllisiä tietoja:
tunkin paino on 2,15 kg;
tunkkia ei voida korjata; jos se
vaurioituu, sen tilalle on vaihdettava uusi
alkuperäinen tunkki;
Tunkkiin ei saa asentaa mitään
työkaluja sen käyttövipua lukuun
ottamatta.
Huolto
Vältä, että “vaarnaruuviin”
muodostuu likajäämiä;
Pidä “vaarnaruuvi” voideltuna;
Älä muuta tunkkia minkään syyn
vuoksi.
Olosuhteet, jolloin ei voida käyttää
Käyttölämpötila alle -40 °C;
Hiekkainen tai kurainen maasto;
Epätasainen maasto;
Erittäin jyrkät tiet;
Äärimmäiset ilmasto-olosuhteet:
ukonilma, pyörremyrskyt, voimakkaat
lumisateet, myrskyt, ym.;
Suorassa kosketuksessa moottoriin
tai ajoneuvon alapuolella suoritettavissa
korjauksissa.
Veneissä.
VAIHTO-OHJEET
147) 148) 149) 150) 151) 152)
64) 65)
Toimi seuraavasti:
pysäytä ajoneuvo paikkaan, jossa se
aiheuta vaaraa liikenteelle ja jossa
rengas voidaan vaihtaa turvallisesti.
Alustan on oltava mieluiten tasainen ja
riittävän kiinteä;
sammuta moottori ja kytke hätävilkut
ja seisontajarru;
kytke ensimmäinen vaihde tai
peruutusvaihde tai
automaattivaihteistomalleissa (jos
varusteena) kytke vaihdevipu
P-asentoon (pysäköinti)
pue päällesi heijastavat turvaliivit
ennen ajoneuvosta poistumista
(noudata joka tapauksessa
maakohtaisia voimassa olevia lakeja);
Avaa takaluukku ja poista
kuljetuslaatikko (vain versiossa TIPO
5DOOR) luvun "Ajoneuvon tunteminen"
kohdan "Kuljetuslaatikko" ohjeiden
mukaan (vain bensiini- ja dieselversiot).
Nosta suojamatto ja kiinnitä se
vastaavalla kielellä hattuhyllyllä olevaan
kiinnittimeen kuva 166 (vain versio TIPO
5DOOR).
Käytä avainta 4, joka löytyy
työkalupussista, ja kierrä auki
lukitusholkki 1 kuva 167 (versio TIPO
5DOOR) tai kuva 168 (versio TIPO
STATION WAGON).
166P2000069-000-000
167P2000059-000-000
156
HÄTÄTILANTEET

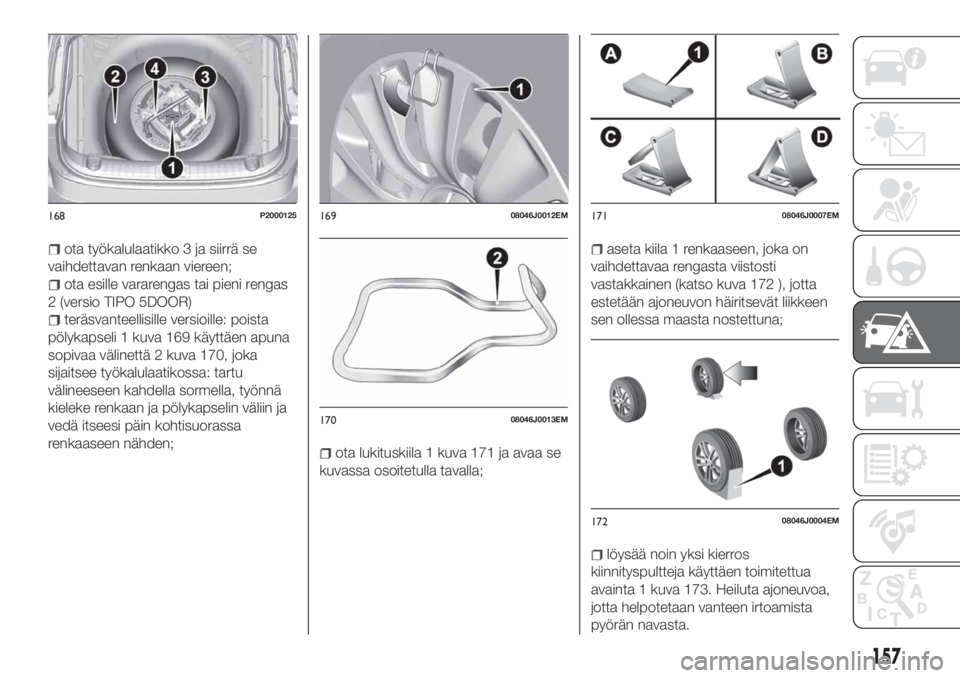

ota työkalulaatikko 3 ja siirrä se
vaihdettavan renkaan viereen;
ota esille vararengas tai pieni rengas
2 (versio TIPO 5DOOR)
teräsvanteellisille versioille: poista
pölykapseli 1 kuva 169 käyttäen apuna
sopivaa välinettä 2 kuva 170, joka
sijaitsee työkalulaatikossa: tartu
välineeseen kahdella sormella, työnnä
kieleke renkaan ja pölykapselin väliin ja
vedä itseesi päin kohtisuorassa
renkaaseen nähden;
ota lukituskiila 1 kuva 171 ja avaa se
kuvassa osoitetulla tavalla;
aseta kiila 1 renkaaseen, joka on
vaihdettavaa rengasta viistosti
vastakkainen (katso kuva 172 ), jotta
estetään ajoneuvon häiritsevät liikkeen
sen ollessa maasta nostettuna;
löysää noin yksi kierros
kiinnityspultteja käyttäen toimitettua
avainta 1 kuva 173. Heiluta ajoneuvoa,
jotta helpotetaan vanteen irtoamista
pyörän navasta.
168P200012516908046J0012EM
17008046J0013EM
17108046J0007EM
17208046J0004EM
157

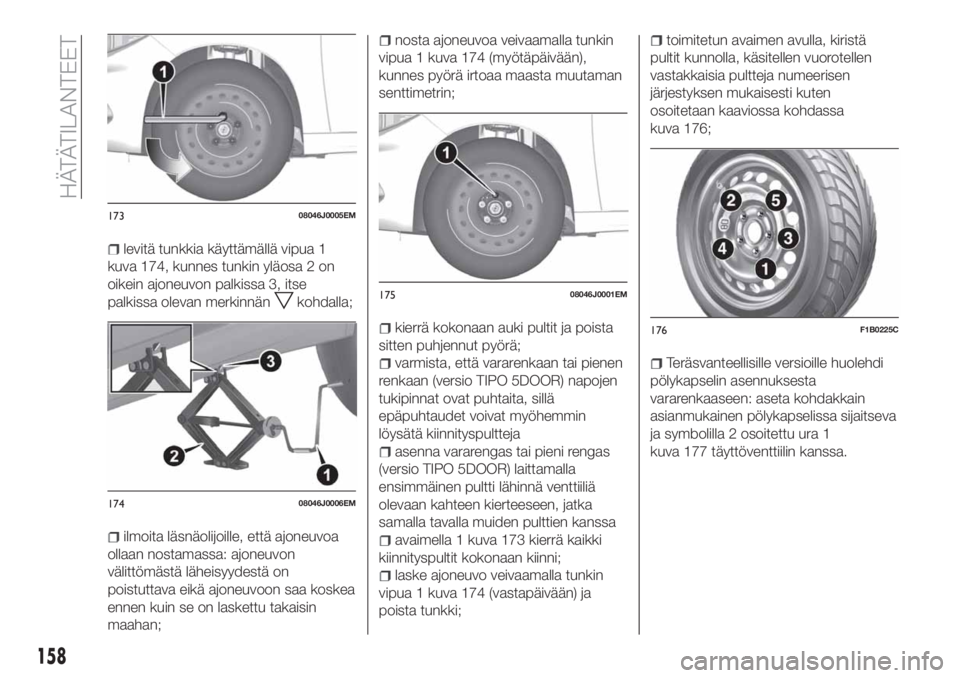

levitä tunkkia käyttämällä vipua 1
kuva 174, kunnes tunkin yläosa 2 on
oikein ajoneuvon palkissa 3, itse
palkissa olevan merkinnän
kohdalla;
ilmoita läsnäolijoille, että ajoneuvoa
ollaan nostamassa: ajoneuvon
välittömästä läheisyydestä on
poistuttava eikä ajoneuvoon saa koskea
ennen kuin se on laskettu takaisin
maahan;
nosta ajoneuvoa veivaamalla tunkin
vipua 1 kuva 174 (myötäpäivään),
kunnes pyörä irtoaa maasta muutaman
senttimetrin;
kierrä kokonaan auki pultit ja poista
sitten puhjennut pyörä;
varmista, että vararenkaan tai pienen
renkaan (versio TIPO 5DOOR) napojen
tukipinnat ovat puhtaita, sillä
epäpuhtaudet voivat myöhemmin
löysätä kiinnityspultteja
asenna vararengas tai pieni rengas
(versio TIPO 5DOOR) laittamalla
ensimmäinen pultti lähinnä venttiiliä
olevaan kahteen kierteeseen, jatka
samalla tavalla muiden pulttien kanssa
avaimella 1 kuva 173 kierrä kaikki
kiinnityspultit kokonaan kiinni;
laske ajoneuvo veivaamalla tunkin
vipua 1 kuva 174 (vastapäivään) ja
poista tunkki;
toimitetun avaimen avulla, kiristä
pultit kunnolla, käsitellen vuorotellen
vastakkaisia pultteja numeerisen
järjestyksen mukaisesti kuten
osoitetaan kaaviossa kohdassa
kuva 176;
Teräsvanteellisille versioille huolehdi
pölykapselin asennuksesta
vararenkaaseen: aseta kohdakkain
asianmukainen pölykapselissa sijaitseva
ja symbolilla 2 osoitettu ura 1
kuva 177 täyttöventtiilin kanssa.
17308046J0005EM
17408046J0006EM
17508046J0001EM
176F1B0225C
158
