FIAT TIPO 5DOORS STATION WAGON 2018 Notice d'entretien (in French)

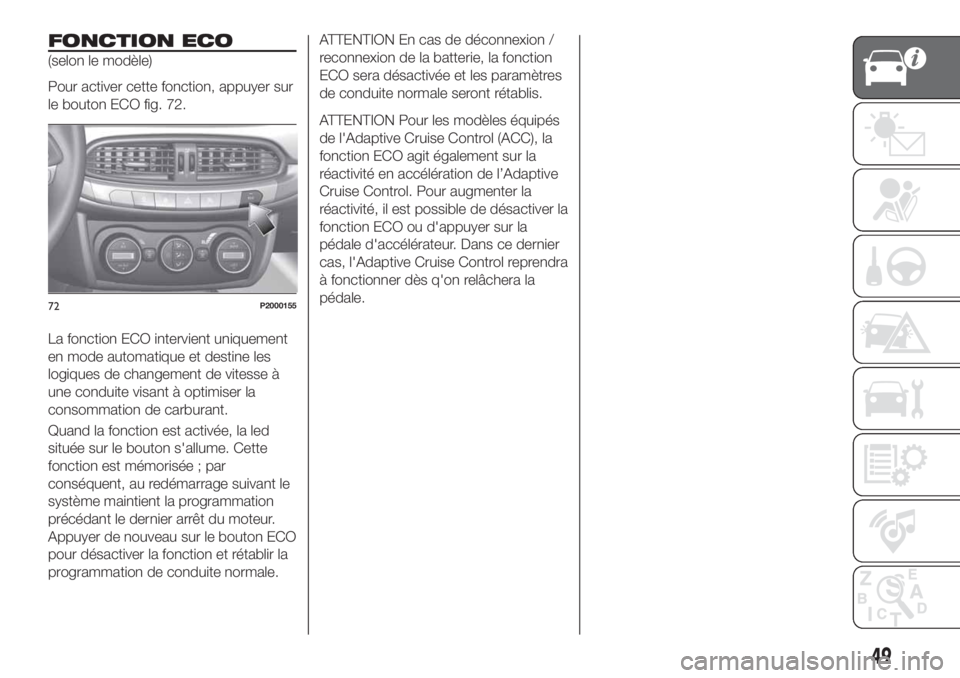

FONCTION ECO
(selon le modèle)
Pour activer cette fonction, appuyer sur
le bouton ECO fig. 72.
La fonction ECO intervient uniquement
en mode automatique et destine les
logiques de changement de vitesse à
une conduite visant à optimiser la
consommation de carburant.
Quand la fonction est activée, la led
située sur le bouton s'allume. Cette
fonction est mémorisée ; par
conséquent, au redémarrage suivant le
système maintient la programmation
précédant le dernier arrêt du moteur.
Appuyer de nouveau sur le bouton ECO
pour désactiver la fonction et rétablir la
programmation de conduite normale.
ATTENTION En cas de déconnexion /
reconnexion de la batterie, la fonction
ECO sera désactivée et les paramètres
de conduite normale seront rétablis.
ATTENTION Pour les modèles équipés
de l'Adaptive Cruise Control (ACC), la
fonction ECO agit également sur la
réactivité en accélération de l’Adaptive
Cruise Control. Pour augmenter la
réactivité, il est possible de désactiver la
fonction ECO ou d'appuyer sur la
pédale d'accélérateur. Dans ce dernier
cas, l'Adaptive Cruise Control reprendra
à fonctionner dès q'on relâchera la
pédale.
72P2000155
49

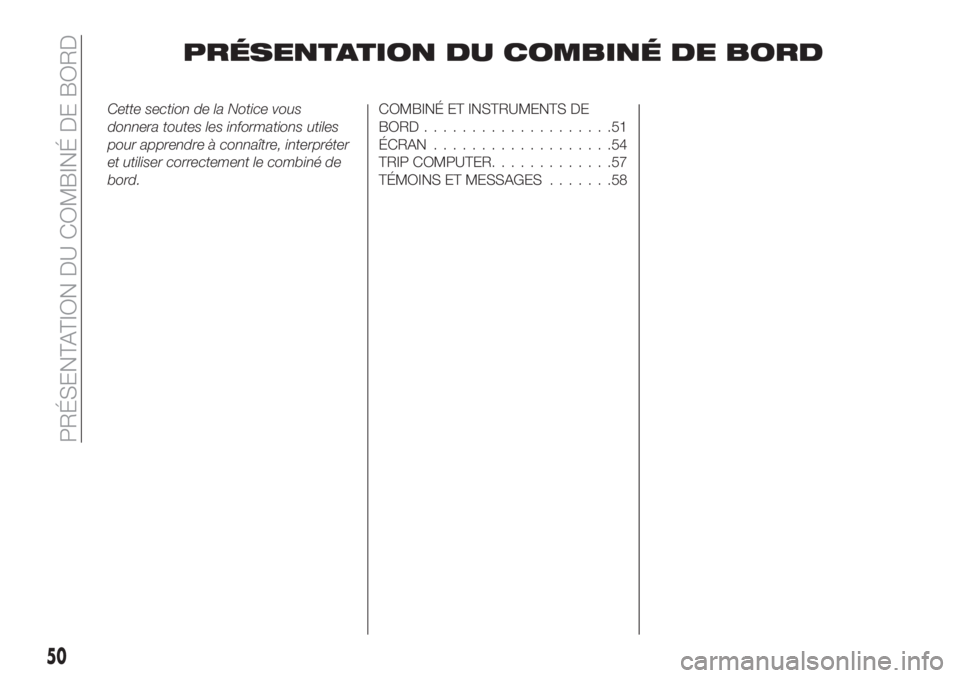

PRÉSENTATION DU COMBINÉ DE BORD
Cette section de la Notice vous
donnera toutes les informations utiles
pour apprendre à connaître, interpréter
et utiliser correctement le combiné de
bord.COMBINÉ ET INSTRUMENTS DE
BORD....................51
ÉCRAN...................54
TRIP COMPUTER.............57
TÉMOINS ET MESSAGES.......58
50
PRÉSENTATION DU COMBINÉ DE BORD

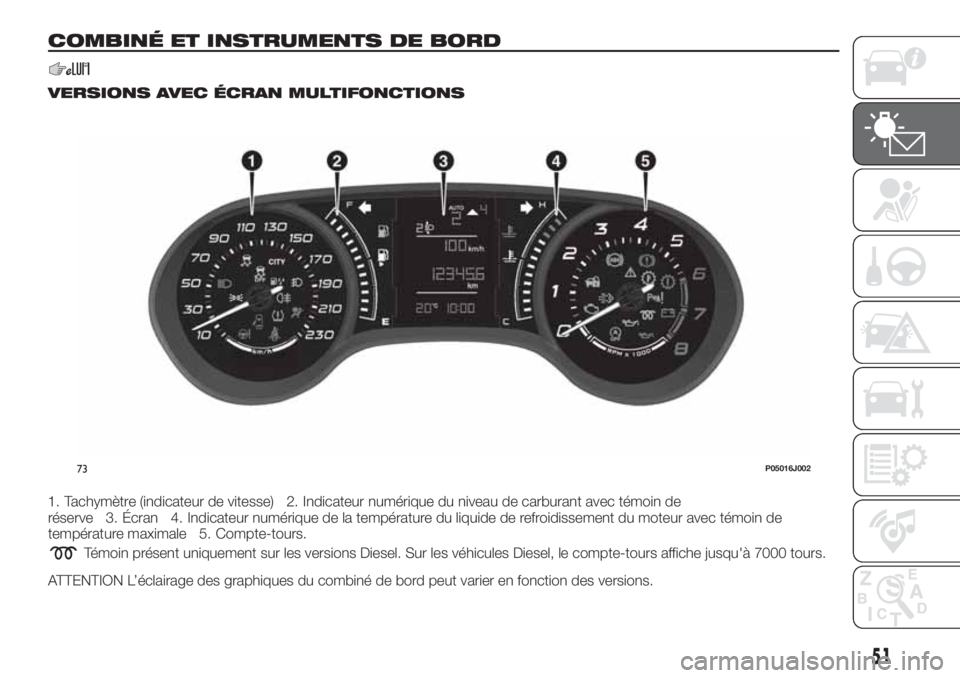

COMBINÉ ET INSTRUMENTS DE BORD
VERSIONS AVEC ÉCRAN MULTIFONCTIONS
1. Tachymètre (indicateur de vitesse) 2. Indicateur numérique du niveau de carburant avec témoin de
réserve 3. Écran 4. Indicateur numérique de la température du liquide de refroidissement du moteur avec témoin de
température maximale 5. Compte-tours.
Témoin présent uniquement sur les versions Diesel. Sur les véhicules Diesel, le compte-tours affiche jusqu'à 7000 tours.
ATTENTION L’éclairage des graphiques du combiné de bord peut varier en fonction des versions.
73P05016J002
51

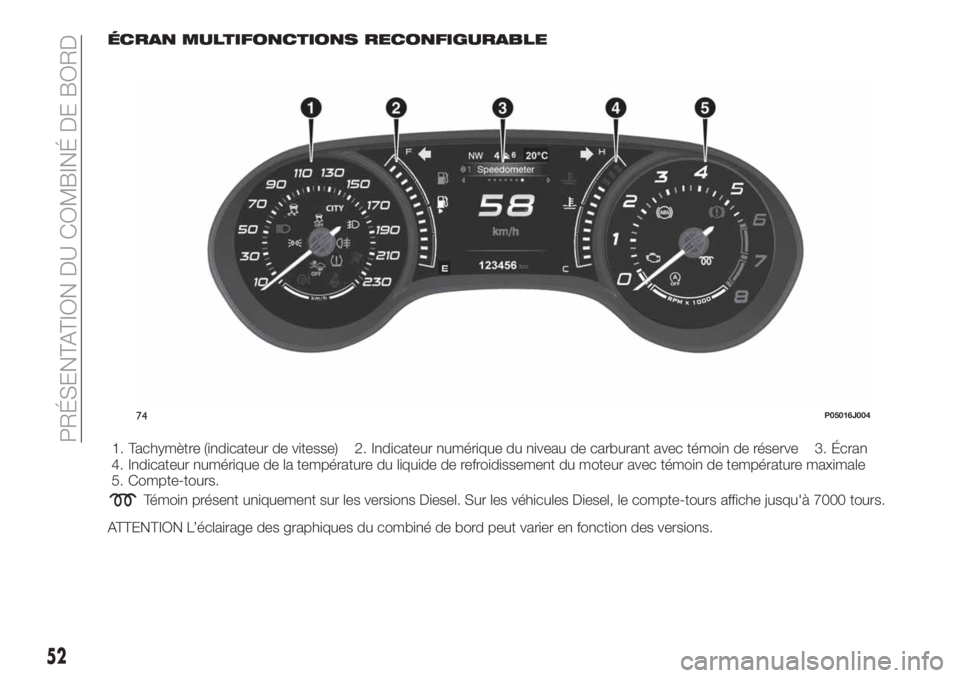

ÉCRAN MULTIFONCTIONS RECONFIGURABLE
1. Tachymètre (indicateur de vitesse) 2. Indicateur numérique du niveau de carburant avec témoin de réserve 3. Écran
4. Indicateur numérique de la température du liquide de refroidissement du moteur avec témoin de température maximale
5. Compte-tours.
Témoin présent uniquement sur les versions Diesel. Sur les véhicules Diesel, le compte-tours affiche jusqu'à 7000 tours.
ATTENTION L’éclairage des graphiques du combiné de bord peut varier en fonction des versions.
74P05016J004
52
PRÉSENTATION DU COMBINÉ DE BORD

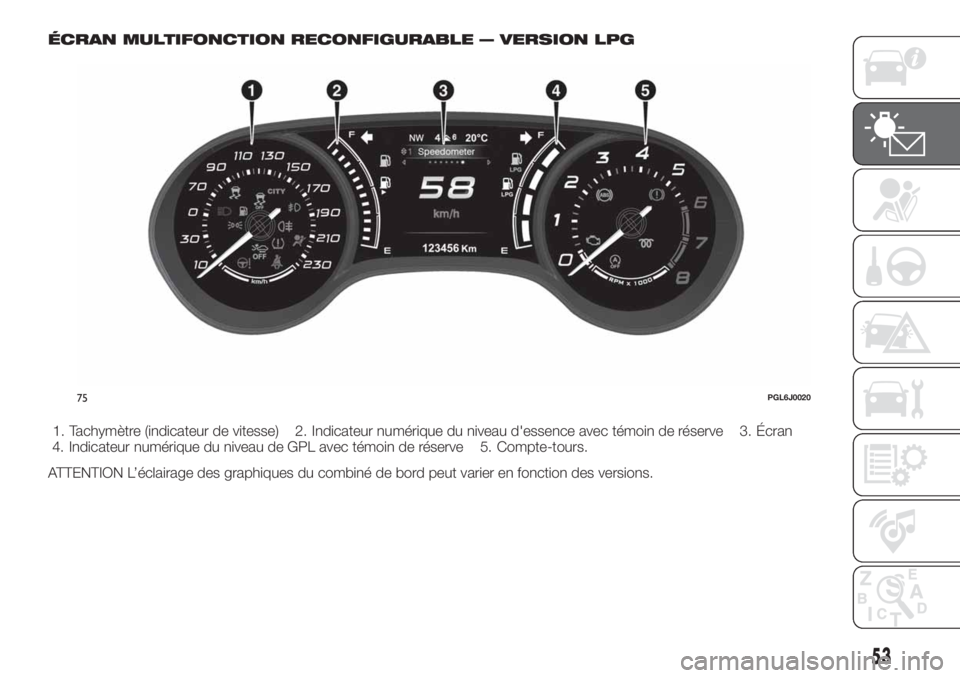

ÉCRAN MULTIFONCTION RECONFIGURABLE — VERSION LPG
1. Tachymètre (indicateur de vitesse) 2. Indicateur numérique du niveau d'essence avec témoin de réserve 3. Écran
4. Indicateur numérique du niveau de GPL avec témoin de réserve 5. Compte-tours.
ATTENTION L’éclairage des graphiques du combiné de bord peut varier en fonction des versions.
75PGL6J0020
53

ÉCRAN
DESCRIPTION
La voiture est équipée d’un écran en
mesure d'offrir des informations utiles
au conducteur en roulant.
Avec le dispositif de démarrage sur
STOP et clé extraite, à l'ouverture /
fermeture d'une porte, l'écran s'active
en affichant pendant quelques
secondes l'heure et le total des
kilomètres (ou miles) parcourus.
GEAR SHIFT INDICATOR
Le système Gear Shift Indicator (GSI)
signale au conducteur quand il convient
de changer de vitesse en affichant une
indication (2 fig. 76 pour les versions
avec écran multifonction ou bien 4
fig. 77 pour les versions avec un écran
multifonction reconfigurable) sur l'écran
du combiné de bord.
Grâce au GSI, le conducteur est
informé que le passage à une autre
vitesse permet d'obtenir une réduction
de la consommation.
Lorsque le symbole
s'affiche à l
'écran, le GSI suggère de passer à un
rapport de vitesse supérieur, tandis que
lorsque le symbole
s'affiche à
l'écran, le GSI suggère de passer à un
rapport de vitesse inférieur.L'indication de l'écran reste allumée
tant que l'on n'effectue pas de
changement de vitesse ou tant que les
conditions de conduite ne sont pas
revenues au point de ne plus avoir
besoin de changer de vitesse pour
l'optimisation de la consommation de
carburant.
Sur certaines versions, le rapport
engagé et le rapport conseillé sont
également affichés à côté du symbole
ou.
Il est en outre possible que les icônes
ou, soient affichées quand
le GSI suggère de passer une vitesse
deux fois supérieure ou inférieure à la
vitesse engagée. Sur ces versions,
quand les conditions de conduite
exigent de changer de vitesse pour
optimiser les consommations, le
système affiche uniquement le rapport
engagé.
Pendant le changement de vitesse,
l'indication du rapport engagé et
l'invitation à changer de vitesse
disparaissent de l'écran en même
temps et s'affichent à nouveau dès que
le nouveau rapport a été engagé.

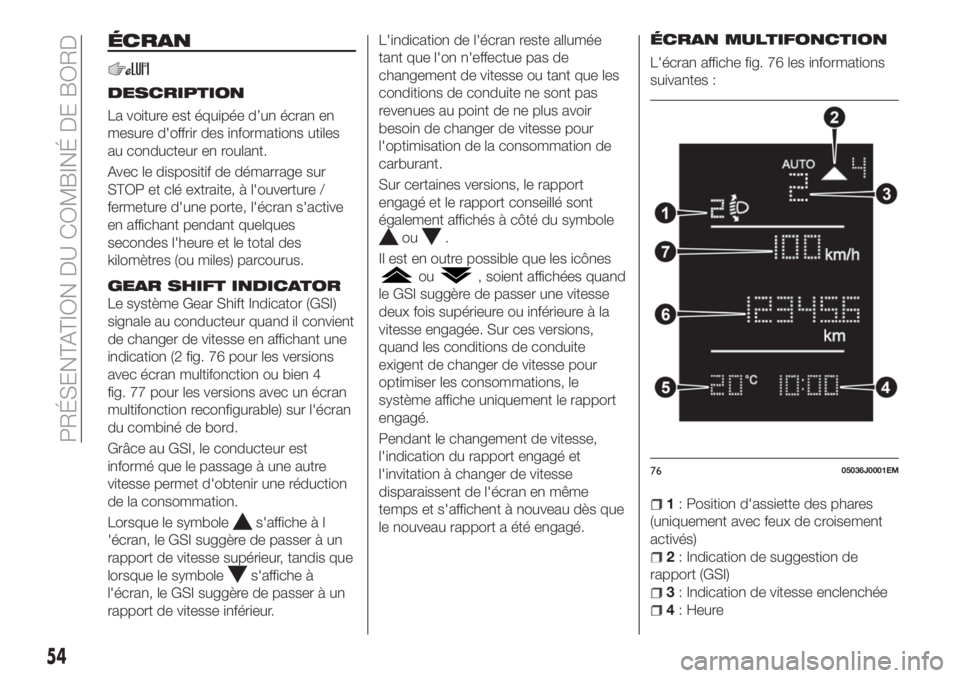

ÉCRAN MULTIFONCTION
L'écran affiche fig. 76 les informations
suivantes :
1: Position d'assiette des phares
(uniquement avec feux de croisement
activés)
2: Indication de suggestion de
rapport (GSI)
3: Indication de vitesse enclenchée
4: Heure
7605036J0001EM
54
PRÉSENTATION DU COMBINÉ DE BORD

5: Température extérieure (pour les
versions/ marchés qui le prévoient)
6: Odomètre (visualisation des
kilomètres/miles parcourus)
7: Affichage "Cruise Control" ou
vitesse instantanée (pour les
versions/marchés qui le prévoient)
MENU PRINCIPAL
Le Menu se compose des rubriques
suivantes :
"Dimmer" (Illumination)
"Speed" (Vitesse)
"Hour" (Réglage heure)
"Buzzer" (Signal sonore)
"Units" (Unité de mesure)
"Corner" (Feux cornering)
"Bag P" (Airbag passager)
"DRL" (feux de jour) (pour les
versions/marchés qui le prévoient)
Bag P (airbag passager)
Cette fonction permet d'activer/
désactiver l’airbag côté passager.
Procéder de la manière suivante :
appuyer sur le boutonOK, puis,
après que l'écran a affiché le message
(« Airbag pass : Off pour désactiver) ou
du message ( Airbag pass : On, pour
activer) au moyen des touches
/
, appuyer sur le bouton;
l'écran affiche le message de
demande de confirmation ;
en appuyant sur les boutons/
sélectionner Oui (pour valider
l'activation/désactivation) ou bien Non
(pour renoncer) ;
appuyer à nouveau brièvement sur le
boutonOK. Un message de
confirmation de la sélection effectuée
s'affiche, avant de revenir à l'écran du
menu.
Avec laProtection du passager
désactivée:laLED
située sur la
planche de bord s'allume à lumière fixe.
REMARQUE En présence du système
Uconnect™, certaines rubriques du
Menu sont affichées et gérées sur
l'écran du système et non sur l'écran
du combiné de bord (se reporter aux
indications du chapitre dédié
Multimédias ou dans le supplément
disponible en ligne).

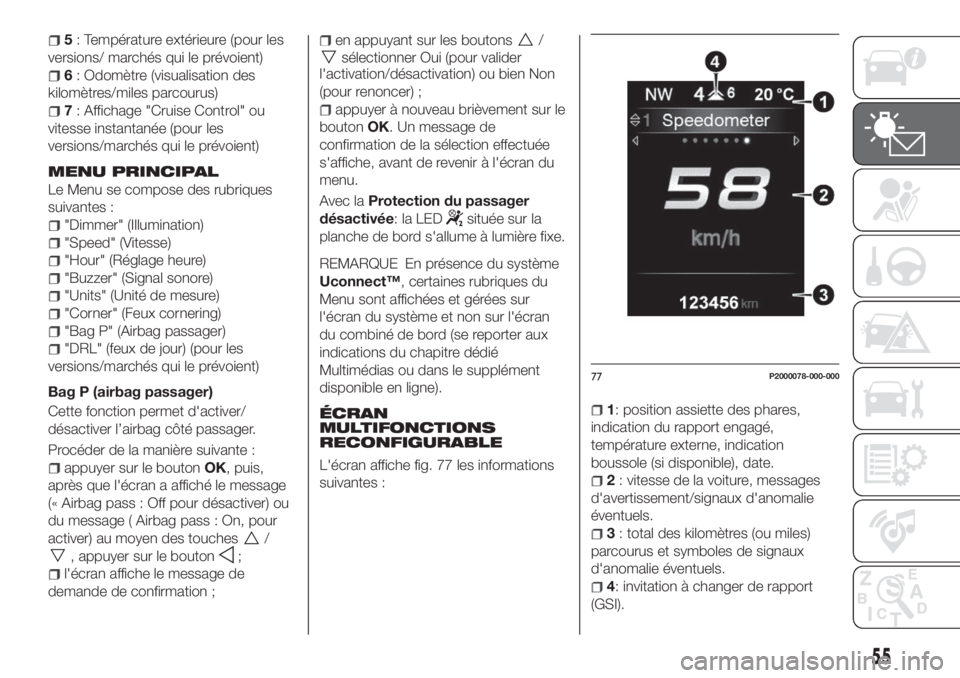

ÉCRAN
MULTIFONCTIONS
RECONFIGURABLE
L'écran affiche fig. 77 les informations
suivantes :
1: position assiette des phares,
indication du rapport engagé,
température externe, indication
boussole (si disponible), date.
2: vitesse de la voiture, messages
d'avertissement/signaux d'anomalie
éventuels.
3: total des kilomètres (ou miles)
parcourus et symboles de signaux
d'anomalie éventuels.
4: invitation à changer de rapport
(GSI).
77P2000078-000-000
55

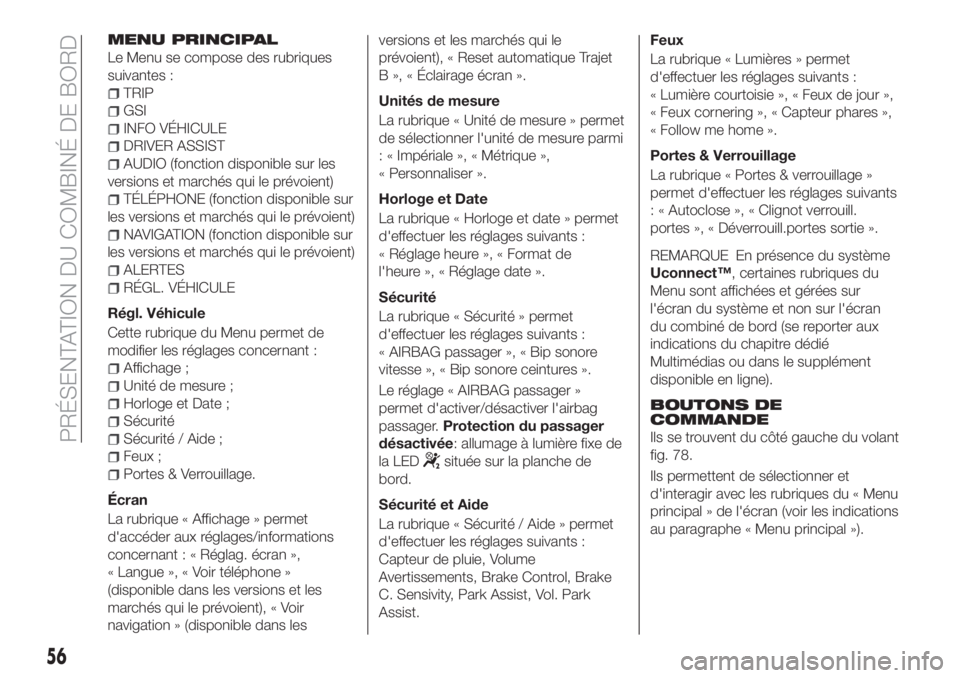

MENU PRINCIPAL
Le Menu se compose des rubriques
suivantes :
TRIP
GSI
INFO VÉHICULE
DRIVER ASSIST
AUDIO (fonction disponible sur les
versions et marchés qui le prévoient)
TÉLÉPHONE (fonction disponible sur
les versions et marchés qui le prévoient)
NAVIGATION (fonction disponible sur
les versions et marchés qui le prévoient)
ALERTES
RÉGL. VÉHICULE
Régl. Véhicule
Cette rubrique du Menu permet de
modifier les réglages concernant :
Affichage ;
Unité de mesure ;
Horloge et Date ;
Sécurité
Sécurité / Aide ;
Feux ;
Portes & Verrouillage.
Écran
La rubrique « Affichage » permet
d'accéder aux réglages/informations
concernant : « Réglag. écran »,
« Langue », « Voir téléphone »
(disponible dans les versions et les
marchés qui le prévoient), « Voir
navigation » (disponible dans lesversions et les marchés qui le
prévoient), « Reset automatique Trajet
B », « Éclairage écran ».
Unités de mesure
La rubrique « Unité de mesure » permet
de sélectionner l'unité de mesure parmi
: « Impériale », « Métrique »,
« Personnaliser ».
Horloge et Date
La rubrique « Horloge et date » permet
d'effectuer les réglages suivants :
« Réglage heure », « Format de
l'heure », « Réglage date ».
Sécurité
La rubrique « Sécurité » permet
d'effectuer les réglages suivants :
« AIRBAG passager », « Bip sonore
vitesse », « Bip sonore ceintures ».
Le réglage « AIRBAG passager »
permet d'activer/désactiver l'airbag
passager.Protection du passager
désactivée: allumage à lumière fixe de
la LEDsituée sur la planche de
bord.
Sécurité et Aide
La rubrique « Sécurité / Aide » permet
d'effectuer les réglages suivants :
Capteur de pluie, Volume
Avertissements, Brake Control, Brake
C. Sensivity, Park Assist, Vol. Park
Assist.Feux
La rubrique « Lumières » permet
d'effectuer les réglages suivants :
« Lumière courtoisie », « Feux de jour »,
« Feux cornering », « Capteur phares »,
« Follow me home ».
Portes & Verrouillage
La rubrique « Portes & verrouillage »
permet d'effectuer les réglages suivants
: « Autoclose », « Clignot verrouill.
portes », « Déverrouill.portes sortie ».
REMARQUE En présence du système
Uconnect™, certaines rubriques du
Menu sont affichées et gérées sur
l'écran du système et non sur l'écran
du combiné de bord (se reporter aux
indications du chapitre dédié
Multimédias ou dans le supplément
disponible en ligne).

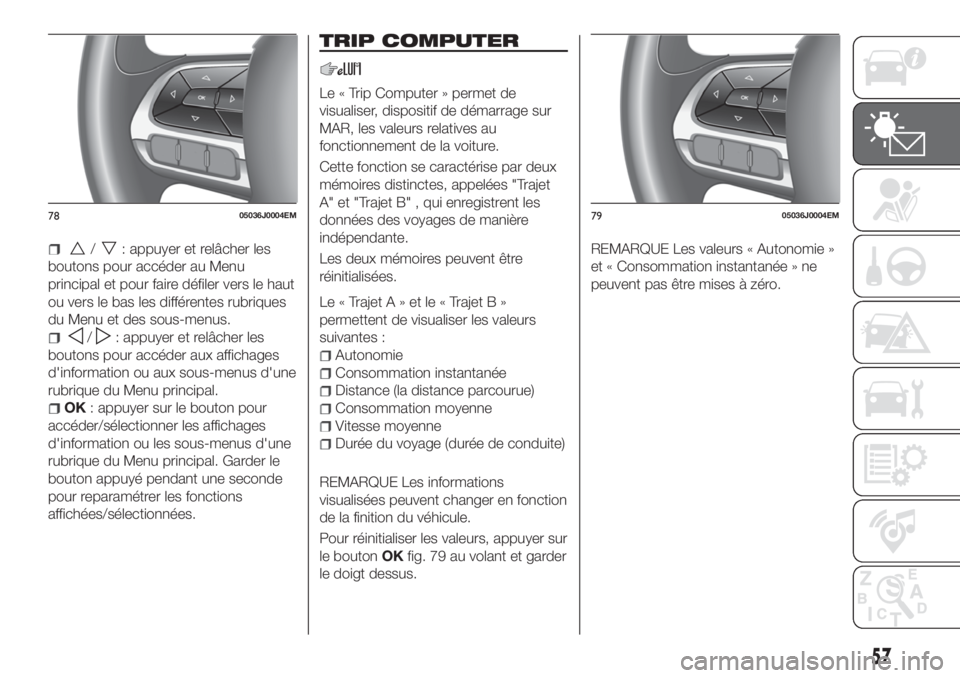

BOUTONS DE
COMMANDE
Ils se trouvent du côté gauche du volant
fig. 78.
Ils permettent de sélectionner et
d'interagir avec les rubriques du « Menu
principal » de l'écran (voir les indications
au paragraphe « Menu principal »).
56
PRÉSENTATION DU COMBINÉ DE BORD

/: appuyer et relâcher les
boutons pour accéder au Menu
principal et pour faire défiler vers le haut
ou vers le bas les différentes rubriques
du Menu et des sous-menus.
/: appuyer et relâcher les
boutons pour accéder aux affichages
d'information ou aux sous-menus d'une
rubrique du Menu principal.
OK: appuyer sur le bouton pour
accéder/sélectionner les affichages
d'information ou les sous-menus d'une
rubrique du Menu principal. Garder le
bouton appuyé pendant une seconde
pour reparamétrer les fonctions
affichées/sélectionnées.
TRIP COMPUTER
Le « Trip Computer » permet de
visualiser, dispositif de démarrage sur
MAR, les valeurs relatives au
fonctionnement de la voiture.
Cette fonction se caractérise par deux
mémoires distinctes, appelées "Trajet
A" et "Trajet B" , qui enregistrent les
données des voyages de manière
indépendante.
Les deux mémoires peuvent être
réinitialisées.
Le « TrajetA»etle«Trajet B »
permettent de visualiser les valeurs
suivantes :
Autonomie
Consommation instantanée
Distance (la distance parcourue)
Consommation moyenne
Vitesse moyenne
Durée du voyage (durée de conduite)
REMARQUE Les informations
visualisées peuvent changer en fonction
de la finition du véhicule.
Pour réinitialiser les valeurs, appuyer sur
le boutonOKfig. 79 au volant et garder
le doigt dessus.REMARQUE Les valeurs « Autonomie »
et « Consommation instantanée » ne
peuvent pas être mises à zéro.
7805036J0004EM7905036J0004EM
57

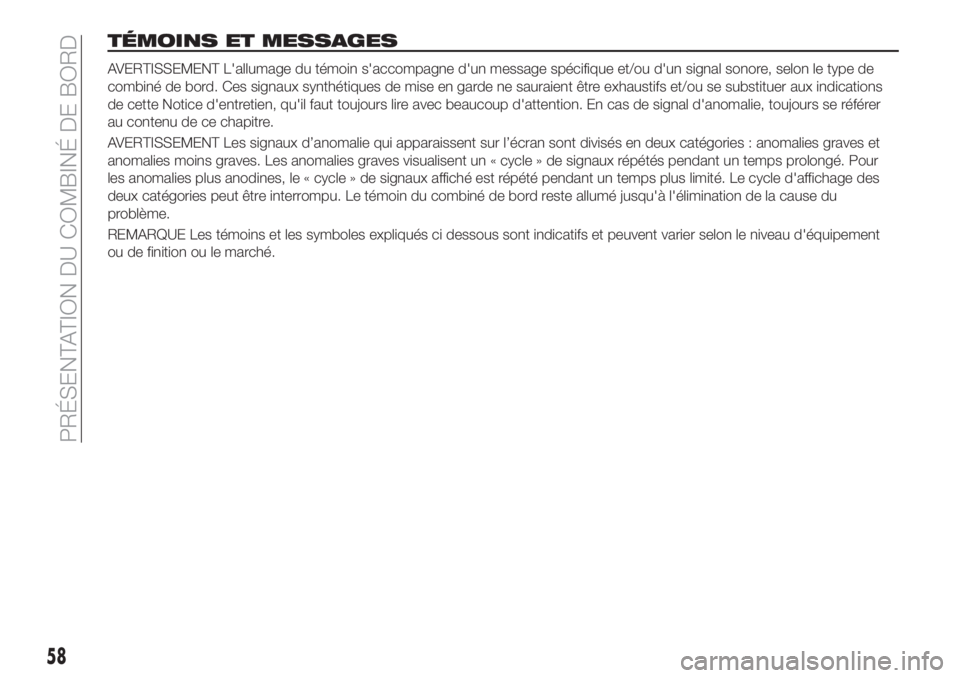

TÉMOINS ET MESSAGES
AVERTISSEMENT L'allumage du témoin s'accompagne d'un message spécifique et/ou d'un signal sonore, selon le type de
combiné de bord. Ces signaux synthétiques de mise en garde ne sauraient être exhaustifs et/ou se substituer aux indications
de cette Notice d'entretien, qu'il faut toujours lire avec beaucoup d'attention. En cas de signal d'anomalie, toujours se référer
au contenu de ce chapitre.
AVERTISSEMENT Les signaux d’anomalie qui apparaissent sur l’écran sont divisés en deux catégories : anomalies graves et
anomalies moins graves. Les anomalies graves visualisent un « cycle » de signaux répétés pendant un temps prolongé. Pour
les anomalies plus anodines, le « cycle » de signaux affiché est répété pendant un temps plus limité. Le cycle d'affichage des
deux catégories peut être interrompu. Le témoin du combiné de bord reste allumé jusqu'à l'élimination de la cause du
problème.
REMARQUE Les témoins et les symboles expliqués ci dessous sont indicatifs et peuvent varier selon le niveau d'équipement
ou de finition ou le marché.
58
PRÉSENTATION DU COMBINÉ DE BORD
