73)Il faut se rappeler qu'en cas de choc
violent, les passagers des sièges arrière qui
ne portent pas de ceintures s'exposent
personnellement à d'importants risques, et
constituent également un danger pour les
passagers des places avant.
74)Le réglage en hauteur des ceintures de
sécurité doit être effectué avec la voiture à
l'arrêt.
75)Une fois le réglage en hauteur effectué,
vérifier systématiquement que la poignée
est bloquée dans l'une des positions
prédéfinies. Pour ce faire, relâcher le
bouton 1 et pousser vers le bas pour
permettre le déclic du dispositif d'ancrage
au cas où le relâchement ne coïnciderait
pas avec une position prédéfinie.SYSTÈME SBR (Seat
Belt Reminder)
(pour les versions/marchés qui le
prévoient)
Le système SBR avertit les passagers
des places avant et arrière (si prévu)
que leur ceinture de sécurité n'est pas
bouclée.
Le système signale que les ceintures de
sécurité ne sont pas bouclées à l'aide
de signaux visuels (allumage de
témoins sur le combiné de bord et de
symboles sur l'écran) et de signaux
sonores (voir les informations fournies
dans les paragraphes suivants).
REMARQUE Pour la désactivation
permanente du signal sonore,
s'adresser au Réseau Après-vente Fiat.
Il est possible de réactiver à tout
moment le signal sonore en agissant
sur le Menu de l'écran (voir paragraphe
« Écran » du chapitre « Connaissance
du combiné de bord »).
Comportement du témoin ceintures
de sécurité places avant
Lorsque le dispositif de démarrage se
trouve en position MAR, le témoin
(fig. 89 pour versions avec écran
multifonction ou bien fig. 90 pour
versions avec écran multifonction
reconfigurable) s'allume pendant
quelques secondes, quel que soit l'état
des ceintures de sécurité avant.Voiture à l'arrêt, si la ceinture de
sécurité côté conducteur ou côté
passager (avec passager assis) n'est
pas bouclée, le témoin reste allumé de
façon continue.
8906066J0001EM
90P2000037-000-000
89

Dès que le seuil de 8 km/h (5 mph) est
atteint pendant quelques secondes,
avec les ceintures de sécurité côté
conducteur ou passager (avec
passager présent) débouclées, un
signal sonore s'active, simultanément
au clignotement du témoin
pendant
100 secondes environ.
Une fois activé, ce cycle
d'avertissements reste actif pendant
toute sa durée (quelle que soit la vitesse
de la voiture) ou jusqu'à ce que les
ceintures de sécurité soient bouclées.
Lorsque la marche arrière est
enclenchée, pendant le cycle
d'avertissements, le signal sonore est
désactivé et le témoin
s'allume à
lumière fixe. Le cycle d'avertissements
est réactivé dès que la vitesse dépasse

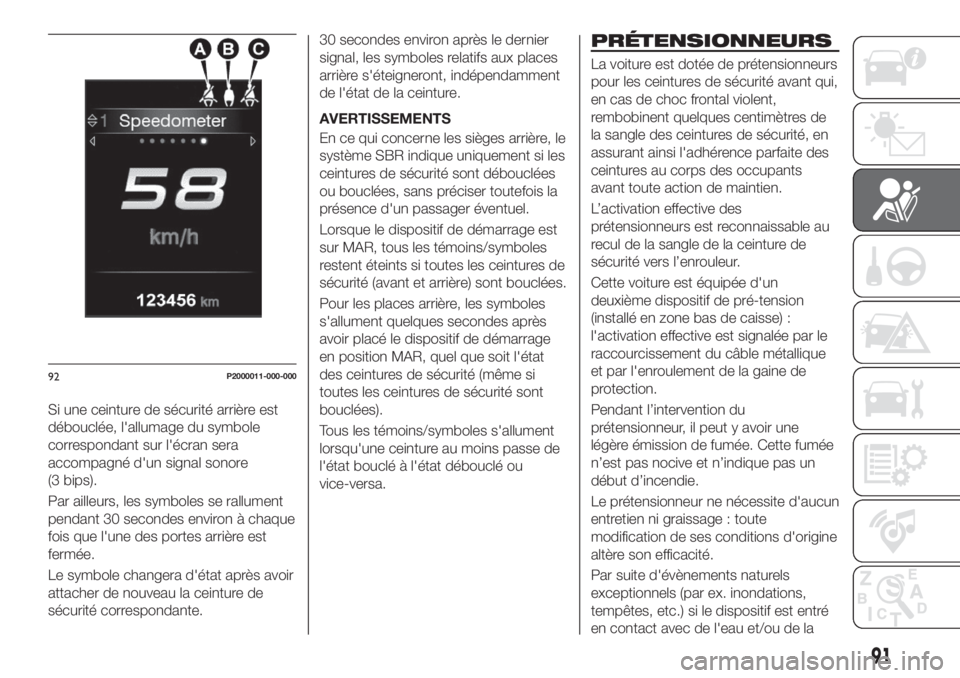

à nouveau 8 km/h.Comportement des symboles des
ceintures de sécurité places arrière
Les symboles sont affichés sur l'écran
(fig. 91 sur les versions avec écran
multifonction ou fig. 92 sur les versions
avec écran multifonction reconfigurable)
quelques secondes après que le
dispositif de démarrage a été placé sur
MAR.
Les symboles sont affichés en fonction
des ceintures de sécurités
correspondantes et s'éteignent
30 secondes au moins après la
fermeture des portes ou
consécutivement à un changement
d'état des ceintures :
pour versions avec écran multifonction
ceinture bouclée
ceinture débouclée
pour versions avec écran multifonction
reconfigurable
ceinture bouclée
ceinture bouclée.
Les symboles affichés sur l'écran
indiquent :
A: ceinture de sécurité place arrière
gauche ;
B: ceinture de sécurité place arrière
centrale ;
C: ceinture de sécurité place arrière
droite.
91P6J2000140
90
SÉCURITÉ

Si une ceinture de sécurité arrière est
débouclée, l'allumage du symbole
correspondant sur l'écran sera
accompagné d'un signal sonore
(3 bips).
Par ailleurs, les symboles se rallument
pendant 30 secondes environ à chaque
fois que l'une des portes arrière est
fermée.
Le symbole changera d'état après avoir
attacher de nouveau la ceinture de
sécurité correspondante.30 secondes environ après le dernier
signal, les symboles relatifs aux places
arrière s'éteigneront, indépendamment
de l'état de la ceinture.
AVERTISSEMENTS
En ce qui concerne les sièges arrière, le
système SBR indique uniquement si les
ceintures de sécurité sont débouclées
ou bouclées, sans préciser toutefois la
présence d'un passager éventuel.
Lorsque le dispositif de démarrage est
sur MAR, tous les témoins/symboles
restent éteints si toutes les ceintures de
sécurité (avant et arrière) sont bouclées.
Pour les places arrière, les symboles
s'allument quelques secondes après
avoir placé le dispositif de démarrage
en position MAR, quel que soit l'état
des ceintures de sécurité (même si
toutes les ceintures de sécurité sont
bouclées).
Tous les témoins/symboles s'allument
lorsqu'une ceinture au moins passe de
l'état bouclé à l'état débouclé ou
vice-versa.
PRÉTENSIONNEURS
La voiture est dotée de prétensionneurs
pour les ceintures de sécurité avant qui,
en cas de choc frontal violent,
rembobinent quelques centimètres de
la sangle des ceintures de sécurité, en
assurant ainsi l'adhérence parfaite des
ceintures au corps des occupants
avant toute action de maintien.
L’activation effective des
prétensionneurs est reconnaissable au
recul de la sangle de la ceinture de
sécurité vers l’enrouleur.
Cette voiture est équipée d'un
deuxième dispositif de pré-tension
(installé en zone bas de caisse) :
l'activation effective est signalée par le
raccourcissement du câble métallique
et par l'enroulement de la gaine de
protection.
Pendant l’intervention du
prétensionneur, il peut y avoir une
légère émission de fumée. Cette fumée
n’est pas nocive et n’indique pas un
début d’incendie.
Le prétensionneur ne nécessite d'aucun
entretien ni graissage : toute
modification de ses conditions d'origine
altère son efficacité.
Par suite d'évènements naturels
exceptionnels (par ex. inondations,
tempêtes, etc.) si le dispositif est entré
en contact avec de l'eau et/ou de la
92P2000011-000-000
91

boue, il faut s'adresser au Réseau
Après-vente Fiat pour le faire remplacer.
ATTENTION Pour avoir le maximum de
protection possible, placer la ceinture
de sécurité de manière à ce qu'elle
adhère parfaitement au buste et au
bassin.
LIMITEURS DE CHARGE
76)
37)
Pour augmenter la protection en cas
d'accident, les enrouleurs des ceintures
de sécurité avant sont dotés, à
l'intérieur, d'un dispositif qui permet de
doser la force appliquée sur le thorax et
les épaules pendant l'action de retenue
des ceintures en cas de choc frontal.
AVERTISSEMENTS POUR
L'UTILISATION DES
CEINTURES DE
SÉCURITÉ
77) 78) 79)
L'utilisation des ceintures de sécurité
est également nécessaire pour les
femmes enceintes : le risque de lésions
pour elles et pour l'enfant qui va naître
en cas de choc étant plus grave si elles
n'attachent pas leur ceinture.Les femmes enceintes doivent placer la
partie inférieure de la sangle tout en
bas, de façon à ce qu'elle passe
au-dessus du bassin et sous le ventre
fig. 93. Au fur et à mesure que la
grossesse avance, la conductrice doit
régler le siège et le volant de sorte à
avoir le plein contrôle de la voiture (les
pédales et le volant doivent être
facilement accessibles). Il faut toutefois
maintenir la plus grande distance
possible entre le ventre et le volant.
La sangle de la ceinture de sécurité ne
doit pas être entortillée. La partie
supérieure doit passer sur l'épaule et
traverser le thorax en diagonale. La
partie inférieure doit adhérer au bassin
fig. 94 et non à l'abdomen du passager.
N'utiliser aucun dispositif (agrafes,
arrêts, etc.) pour tenir les ceintures
éloignées du corps des passagers.Chaque ceinture de sécurité doit être
utilisée par une seule personne : un
passager ne doit pas transporter
d'enfants sur ses genoux en utilisant la
même ceinture de sécurité pour assurer
leur protection fig. 95. En règle
générale, on ne doit boucler aucun
objet à la personne.
93F1B0107C
94F1B0108C
95F1B0109C
92
SÉCURITÉ

ENTRETIEN DES
CEINTURES DE
SÉCURITÉ
Pour un entretien correct des ceintures
de sécurité, suivre attentivement les
règles suivantes :
toujours utiliser les ceintures avec la
sangle bien détendue, non entortillée ;
s'assurer que cette dernière puisse se
déplacer librement et sans obstacles ;
vérifier le fonctionnement de la
ceinture de sécurité de la manière
suivante : boucler la ceinture de
sécurité et la tirer énergiquement ;
suite à un accident d'une certaine
gravité, remplacer la ceinture de
sécurité utilisée, même si elle semble
intacte en apparence. Remplacer
systématiquement la ceinture de
sécurité en cas de déclenchement des
prétensionneurs ;
éviter que les enrouleurs soient
mouillés : leur bon fonctionnement est
garanti seulement s’ils ne subissent pas
d’infiltrations d’eau ;
remplacer la ceinture de sécurité
lorsqu'elle présente des traces d'usure
ou des coupures.
ATTENTION
76)Le prétensionneur ne peut être utilisé
qu'une seule fois. Après son activation,
s'adresser au Réseau Après-vente Fiat
pour le faire remplacer.
77)Il est formellement interdit de démonter
ou d'altérer les composants du
prétensionneur et de la ceinture de
sécurité. Toute intervention doit être
exécutée par des opérateurs qualifiés et
agréés. Toujours s'adresser au Réseau
Après-vente Fiat.
78)Pour bénéficier du maximum de
protection, garder le dossier bien droit,
bien appuyer le dos au dossier et placer la
ceinture de sécurité de manière à ce
qu'elle adhère parfaitement au buste et au
bassin. Toujours boucler les ceintures,
aussi bien à l'avant qu'à l'arrière. Rouler
sans ceinture bouclée augmente le risque
de blessures graves ou de mort en cas
d'accident.
79)Si la ceinture a été soumise à une forte
sollicitation, par exemple suite à un
accident, elle doit être remplacée
entièrement en même temps que les
ancrages, les vis de fixation de ces derniers
et les prétensionneurs. En effet, même si
elle ne présente pas de défauts visibles, la
ceinture pourrait avoir perdu ses propriétés
de résistance.
ATTENTION
37)Toute opération comportant des chocs,
des vibrations ou des échauffements
localisés (supérieurs à 100°C pendant une
durée de 6 heures maximum) dans la zone
du prétensionneur peut l'endommager ou
provoquer son déclenchement. Si une
intervention sur ces composants est
nécessaire, s'adresser au Réseau
Après-vente Fiat.
93

SYSTÈMES DE
PROTECTION POUR
ENFANTS
TRANSPORTER LES
ENFANTS EN TOUTE
SÉCURITÉ
80) 81) 82) 83)
Pour une meilleure protection en cas de
choc, tous les passagers, y compris les
nouveau-nés et les enfants, doivent
voyager assis et attachés au moyen
des systèmes de retenue prévus à cet
effet !
Cette prescription est obligatoire dans
tous les pays membres de l’Union
Européenne conformément à la
directive 2003/20/CE.
Les enfants d'une stature inférieure à
1,50 mètre, jusqu'à l'âge de 12 ans,
doivent être protégés par des dispositifs
de retenue appropriés et devraient être
assis sur les places arrière.
Les statistiques sur les accidents
indiquent que les sièges arrière
assurent une meilleure protection des
enfants.
Chez les enfants, par rapport aux
adultes, la tête est proportionnellement
plus grosse et plus lourde que le reste
du corps, alors que les muscles et la
structure osseuse ne sont pas
complètement développés.Par conséquent, pour les protéger
convenablement en cas de choc,
d'autres dispositifs sont nécessaires
que les ceintures de sécurité pour
adultes afin de réduire au minimum le
risque de blessures en cas d'accident,
de freinage ou de manœuvre soudaine.
Les enfants doivent être assis de façon
sécurisée et confortable. En fonction
des sièges enfants utilisés, il est
conseillé de maintenir les enfants le plus
longtemps possible dans les sièges
enfants tournés dos à la route(au moins
jusqu'à l'âge de 3-4 ans), car c'est la
position qui offre le plus de protection
en cas de choc.
Le meilleur choix du dispositif de
retenue pour enfant doit se baser sur le
poids et la taille de l'enfant. Il existe
différents types de systèmes de retenue
pour enfants, qui peuvent être fixés à la
voiture à l'aide des ceintures de
sécurité ou en utilisant les fixations
ISOFIX/i-Size.
Nous conseillons de toujours choisir le
système de retenue le plus approprié à
l'enfant ; pour ce faire, toujours
consulter la Notice d'entretien fournie
avec le siège enfant pour être certain
qu'il s'agit du modèle adapté à l'enfant
auquel il est destiné.En Europe, les caractéristiques des
systèmes de retenue des enfants sont
réglementées par la norme ECE-R44,
qui les répartit en cinq groupes de
poids :
Groupe Plages de poids
Groupe 0jusqu'à un poids de
10 kg
Groupe 0+jusqu'à un poids de
13 kg
Groupe 1poids entre 9 et
18 kg
Groupe 2poids entre 15 et
25 kg
Groupe 3poids entre 22 et
36 kg
La norme ECE-R44 a récemment été
complétée par le règlement ECE R-129,
qui définit les caractéristiques des
nouveaux sièges enfants i-Size (voir la
description au paragraphe « Conformité
des sièges passager pour l'utilisation
des sièges enfants i-Size » pour de plus
amples informations).
Tous les dispositifs de retenue pour les
enfants doivent mentionner les données
d'homologation ainsi que la marque de
contrôle sur une plaquette fixée
solidement au siège enfant qui ne doit
jamais être enlevée.
94
SÉCURITÉ

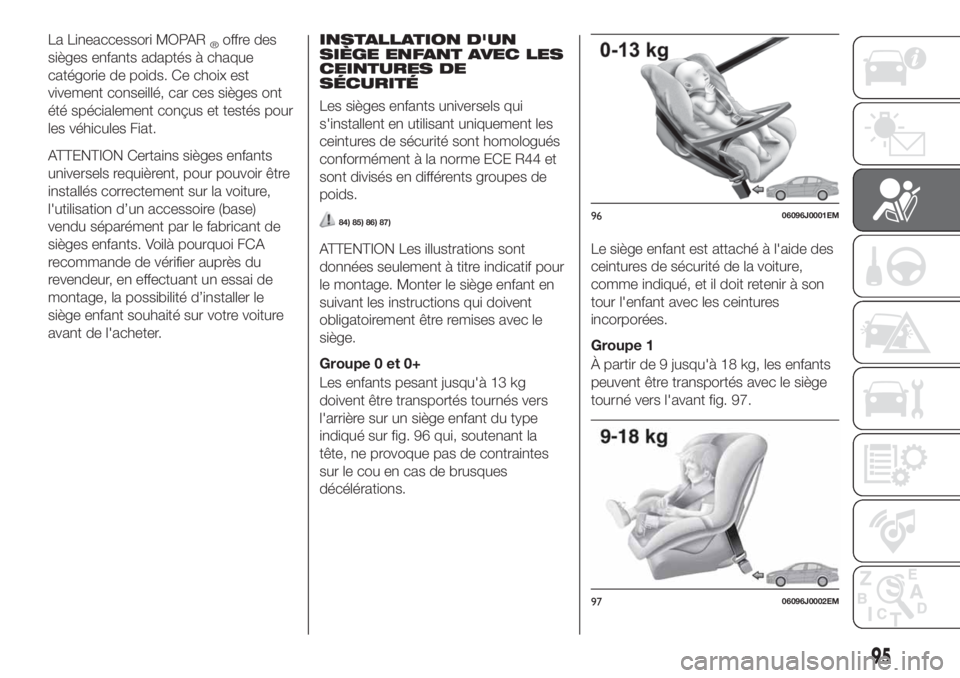

La Lineaccessori MOPAR®offre des
sièges enfants adaptés à chaque
catégorie de poids. Ce choix est
vivement conseillé, car ces sièges ont
été spécialement conçus et testés pour
les véhicules Fiat.
ATTENTION Certains sièges enfants
universels requièrent, pour pouvoir être
installés correctement sur la voiture,
l'utilisation d’un accessoire (base)
vendu séparément par le fabricant de
sièges enfants. Voilà pourquoi FCA
recommande de vérifier auprès du
revendeur, en effectuant un essai de
montage, la possibilité d’installer le
siège enfant souhaité sur votre voiture
avant de l'acheter.INSTALLATION D'UN
SIÈGE ENFANT AVEC LES
CEINTURES DE
SÉCURITÉ
Les sièges enfants universels qui
s'installent en utilisant uniquement les
ceintures de sécurité sont homologués
conformément à la norme ECE R44 et
sont divisés en différents groupes de
poids.
84) 85) 86) 87)
ATTENTION Les illustrations sont
données seulement à titre indicatif pour
le montage. Monter le siège enfant en
suivant les instructions qui doivent
obligatoirement être remises avec le
siège.
Groupe 0 et 0+
Les enfants pesant jusqu'à 13 kg
doivent être transportés tournés vers
l'arrière sur un siège enfant du type
indiqué sur fig. 96 qui, soutenant la
tête, ne provoque pas de contraintes
sur le cou en cas de brusques
décélérations.Le siège enfant est attaché à l'aide des
ceintures de sécurité de la voiture,
comme indiqué, et il doit retenir à son
tour l'enfant avec les ceintures
incorporées.
Groupe 1
À partir de 9 jusqu'à 18 kg, les enfants
peuvent être transportés avec le siège
tourné vers l'avant fig. 97.
9606096J0001EM
9706096J0002EM
95

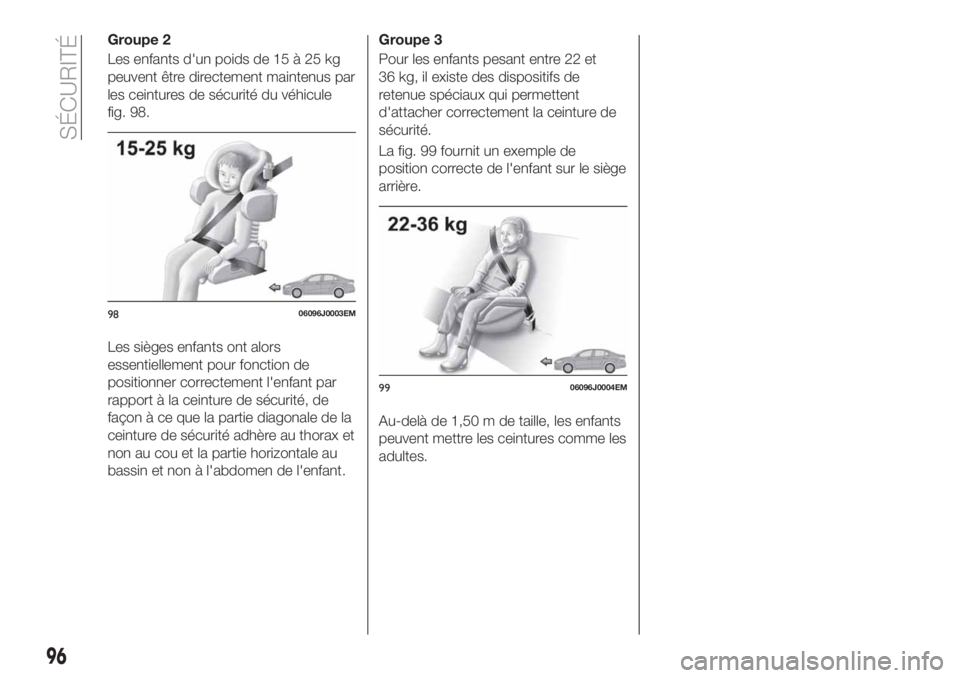

Groupe 2
Les enfants d'un poids de 15 à 25 kg
peuvent être directement maintenus par
les ceintures de sécurité du véhicule
fig. 98.
Les sièges enfants ont alors
essentiellement pour fonction de
positionner correctement l'enfant par
rapport à la ceinture de sécurité, de
façon à ce que la partie diagonale de la
ceinture de sécurité adhère au thorax et
non au cou et la partie horizontale au
bassin et non à l'abdomen de l'enfant.Groupe 3
Pour les enfants pesant entre 22 et
36 kg, il existe des dispositifs de
retenue spéciaux qui permettent
d'attacher correctement la ceinture de
sécurité.
La fig. 99 fournit un exemple de
position correcte de l'enfant sur le siège
arrière.
Au-delà de 1,50 m de taille, les enfants
peuvent mettre les ceintures comme les
adultes.
9806096J0003EM
9906096J0004EM
96
SÉCURITÉ

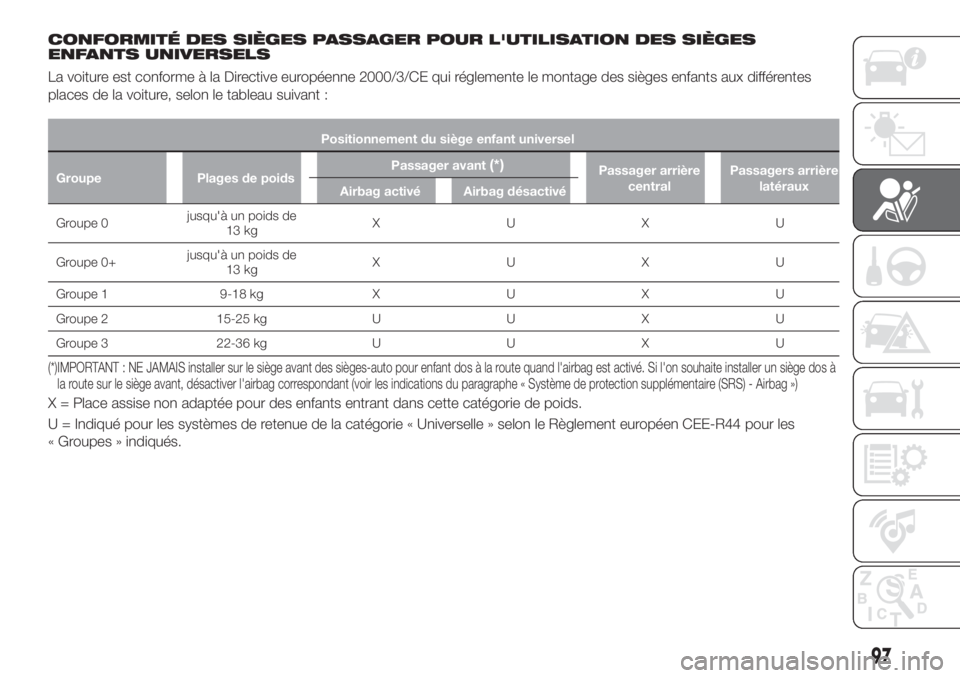

CONFORMITÉ DES SIÈGES PASSAGER POUR L'UTILISATION DES SIÈGES
ENFANTS UNIVERSELS
La voiture est conforme à la Directive européenne 2000/3/CE qui réglemente le montage des sièges enfants aux différentes
places de la voiture, selon le tableau suivant :
Positionnement du siège enfant universel
Groupe Plages de poidsPassager avant
(*)Passager arrière
centralPassagers arrière
latéraux
Airbag activé Airbag désactivé
Groupe 0jusqu'à un poids de
13 kgXUXU
Groupe 0+jusqu'à un poids de
13 kgXUXU
Groupe 1 9-18 kg X U X U
Groupe 2 15-25 kg U U X U
Groupe 3 22-36 kg U U X U
(*)IMPORTANT : NE JAMAIS installer sur le siège avant des sièges-auto pour enfant dos à la route quand l'airbag est activé. Si l'on souhaite installer un siège dos à
la route sur le siège avant, désactiver l'airbag correspondant (voir les indications du paragraphe « Système de protection supplémentaire (SRS) - Airbag »)
X = Place assise non adaptée pour des enfants entrant dans cette catégorie de poids.
U = Indiqué pour les systèmes de retenue de la catégorie « Universelle » selon le Règlement européen CEE-R44 pour les
« Groupes » indiqués.
97

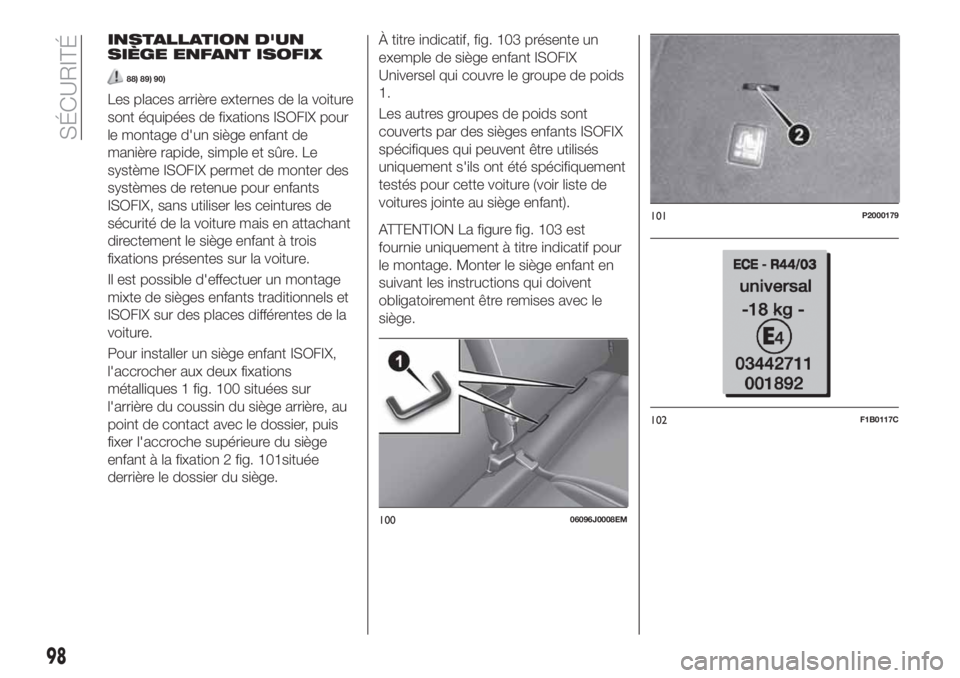

INSTALLATION D'UN
SIÈGE ENFANT ISOFIX
88) 89) 90)
Les places arrière externes de la voiture
sont équipées de fixations ISOFIX pour
le montage d'un siège enfant de
manière rapide, simple et sûre. Le
système ISOFIX permet de monter des
systèmes de retenue pour enfants
ISOFIX, sans utiliser les ceintures de
sécurité de la voiture mais en attachant
directement le siège enfant à trois
fixations présentes sur la voiture.
Il est possible d'effectuer un montage
mixte de sièges enfants traditionnels et
ISOFIX sur des places différentes de la
voiture.
Pour installer un siège enfant ISOFIX,
l'accrocher aux deux fixations
métalliques 1 fig. 100 situées sur
l'arrière du coussin du siège arrière, au
point de contact avec le dossier, puis
fixer l'accroche supérieure du siège
enfant à la fixation 2 fig. 101située
derrière le dossier du siège.À titre indicatif, fig. 103 présente un
exemple de siège enfant ISOFIX
Universel qui couvre le groupe de poids
1.
Les autres groupes de poids sont
couverts par des sièges enfants ISOFIX
spécifiques qui peuvent être utilisés
uniquement s'ils ont été spécifiquement
testés pour cette voiture (voir liste de
voitures jointe au siège enfant).
ATTENTION La figure fig. 103 est
fournie uniquement à titre indicatif pour
le montage. Monter le siège enfant en
suivant les instructions qui doivent
obligatoirement être remises avec le
siège.
10006096J0008EM
101P2000179
102F1B0117C
98
SÉCURITÉ
