NÚDZOVÝ STAV
Prepichnutá pneumatika alebo vypálená
žiarovka?
Môže sa stať, že nejaký problém naruší
vašu jazdu.
Strany venované núdzovým stavom
vám môžu pomôcť, aby ste sami
a pokojne čelili kritickým situáciám.
V núdzovej situácii vám odporúčame
zatelefonovať na bezplatné telefónne
číslo, ktoré nájdete v Záručnom liste.
Okrem toho môžete zatelefonovať na
univerzálne bezplatné číslo,
vnútroštátne alebo medzinárodné,
a získať informácie o najbližšej
prevádzke servisnej siete Fiat.NÚDZOVÉ SVETLÁ...........141
VÝMENA ŽIAROVKY..........141
VÝMENA POISTIEK...........151
VÝMENA KOLESA...........158
SÚPRAVA FIX&GO AUTOMATIC. . .163
NÚDZOVÉ ŠTARTOVANIE......165
SYSTÉM BLOKOVANIA PALIVA . . .167
AUTOMATICKÁ PREVODOVKA . . .169
AUTOMATICKÁ PREVODOVKA
S DVOJITOU SPOJKOU.......171
ŤAHANIE VOZIDLA...........172
140
NÚDZOVÝ STAV

NÚDZOVÉ SVETLÁ
OVLÁDAČ
Svetlá zapnete/vypnete stlačením
tlačidla obr. 134.
So zapnutými núdzovými svetlami
blikajú kontrolky
a.
UPOZORNENIE Použitie núdzových
svetiel upravujú dopravné predpisy tej
ktorej krajiny, kde sa nachádzate:
dodržiavajte ich.
Núdzové brzdenie
Pri núdzovom zabrzdení sa automaticky
rozsvietia núdzové svetlá a na
prístrojovej doske sa rozsvietia
kontrolky
a.
Svetlá sa vypnú automaticky
v momente, keď brzdenie už nemá
núdzový charakter.
VÝMENA ŽIAROVKY
139) 140) 141)
61)
VŠEOBECNÉ POKYNYPred výmenou žiarovky skontrolujte,
či nie sú zoxidované príslušné kontakty;
vypálené žiarovky musia byť
nahradené žiarovkami toho istého typu
a výkonu;
po výmene žiarovky svetlometov
vždy overte jej správne smerovanie;
ak žiarovka nefunguje, pred jej
výmenou overte, či je neporušená
príslušná poistka: umiestnenie poistiek
nájdete v odseku „Výmena poistiek"
v tejto kapitole;
UPOZORNENIE Keď je vonku chladné
alebo vlhké počasie alebo je po silnom
daždi alebo je auto po umývaní, povrch
reflektorov alebo zadných svetiel sa
môže zahmliť a/alebo sa vytvoria
kvapôčky v dôsledku kondenzácie na
vnútornej strane. Ide o prirodzený jav,
zapríčinený rozdielnou teplotou
a vlhkosťou vnútrajška a vonkajška skla,
to však neznamená chybu
a neovplyvňuje normálne fungovanie
osvetľovacieho zariadenia.Zahmlenie sa rýchlo stratí po rozsvietení
svetiel, počnúc stredom difúzora,
postupujúc k okrajom.
134P2000021-000-000
141

TYPY ŽIAROVIEK
Na vozidle sú namontované nasledujúce typy žiaroviek
Celosklenené žiarovky (typ 1): sú zatlačené na miesto. Ak ich
chcete vytiahnuť, je potrebné ich potrebné ťahať.
Bajonetové žiarovky (typ 2): ak ich chcete vybrať z objímky,
uchopte žiarovku, otočte ju proti smeru hodinových ručičiek
a vytiahnite ju.
Halogénové žiarovky (typ 3): pri vyberaní žiarovky zatiahnite za
konektor a vyberte ho.
Halogénové žiarovky (typ 4): pri vyberaní žiarovky ju otočte proti
smeru hodinových ručičiek.
Žiarivky s plynovou xenónovou výbojkou (typ 5):
(pre verzie/trhy, kde sa dodáva)
S odstránením žiarivky sa obráťte na servisné strediská spoločnosti
Fiat.
142
NÚDZOVÝ STAV

Žiarovky Typ Výkon Odkaz na obrázku
Denné prevádzkové svetlá (D.R.L.) (verzie s polelipsovitými
svetlometmi)LED – –
Predné obrysové /Denné prevádzkové svetlá (D.R.L.) (verzie
s biparabolickými svetlometmi)H15 15W 4
Diaľkové svetlá (verzie s polelipsovitými svetlometmi) H7 55 W 3
Diaľkové svetlá (verzie s biparabolickými svetlometmi) H15 55 W 4
Stretávacie H7 55 W 3
Diaľkové/Stretávacie (s plynovou xenónovou výbojkou)
(pre verzie/trhy, kde sa dodáva)D5S 25W 5
Predné smerovky PY21W 21 W 2
Bočné smerovky WY5W 5 W 1
Osvetlenie značky W5W 5 W 1
Zadné obrysové / brzdové svetlo P21W 21 W 2
Zadné smerovky PY21W 21 W 2
Spiatočka W16W 16W 1
3. brzdové svetlo LED – –
Hmlové svetlomety H11 55 W 4
Zadné hmlové svetlo W16W 16W 1
Predné stropné svetlo C5W 5 W 1
Predné stropné osvetlenie (tienidlá) C5W 5 W 1
Zadné stropné svetlo C5W 6W 1
Stropné svetlo batožinového priestoru W5W 5 W 1
Svetlo v odkladacej skrinke W5W 5 W 1
143

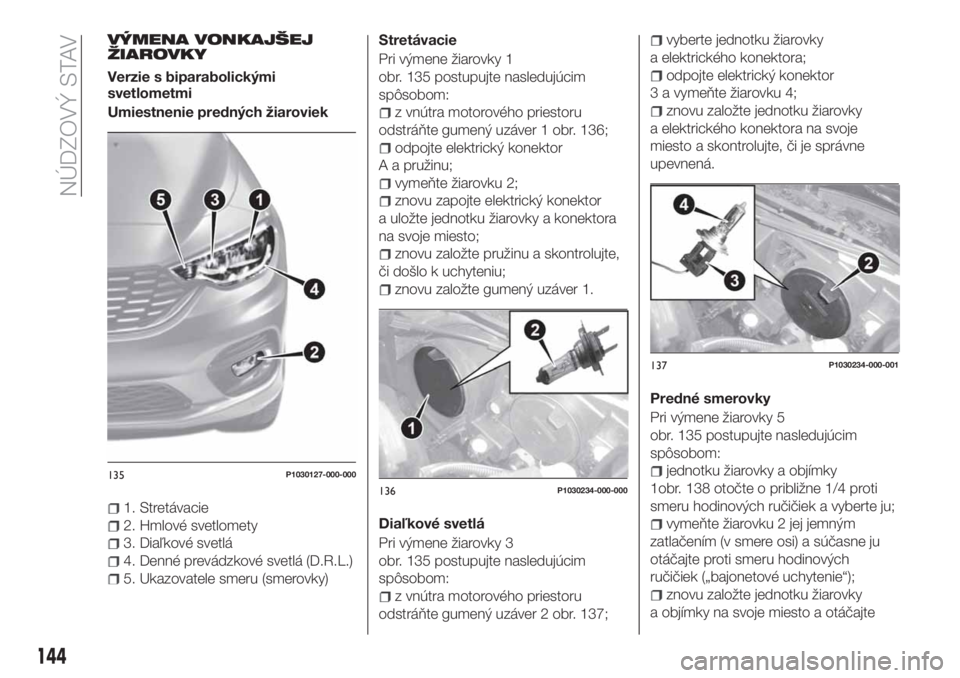

VÝMENA VONKAJŠEJ
ŽIAROVKY
Verzie s biparabolickými
svetlometmi
Umiestnenie predných žiaroviek
1. Stretávacie
2. Hmlové svetlomety
3. Diaľkové svetlá
4. Denné prevádzkové svetlá (D.R.L.)
5. Ukazovatele smeru (smerovky)Stretávacie
Pri výmene žiarovky 1
obr. 135 postupujte nasledujúcim
spôsobom:
z vnútra motorového priestoru
odstráňte gumený uzáver 1 obr. 136;
odpojte elektrický konektor
A a pružinu;
vymeňte žiarovku 2;
znovu zapojte elektrický konektor
a uložte jednotku žiarovky a konektora
na svoje miesto;
znovu založte pružinu a skontrolujte,
či došlo k uchyteniu;
znovu založte gumený uzáver 1.
Diaľkové svetlá
Pri výmene žiarovky 3
obr. 135 postupujte nasledujúcim
spôsobom:
z vnútra motorového priestoru
odstráňte gumený uzáver 2 obr. 137;
vyberte jednotku žiarovky
a elektrického konektora;
odpojte elektrický konektor
3 a vymeňte žiarovku 4;
znovu založte jednotku žiarovky
a elektrického konektora na svoje
miesto a skontrolujte, či je správne
upevnená.
Predné smerovky
Pri výmene žiarovky 5
obr. 135 postupujte nasledujúcim
spôsobom:
jednotku žiarovky a objímky
1obr. 138 otočte o približne 1/4 proti
smeru hodinových ručičiek a vyberte ju;
vymeňte žiarovku 2 jej jemným
zatlačením (v smere osi) a súčasne ju
otáčajte proti smeru hodinových
ručičiek („bajonetové uchytenie“);
znovu založte jednotku žiarovky
a objímky na svoje miesto a otáčajte
135P1030127-000-000
136P1030234-000-000
137P1030234-000-001
144
NÚDZOVÝ STAV

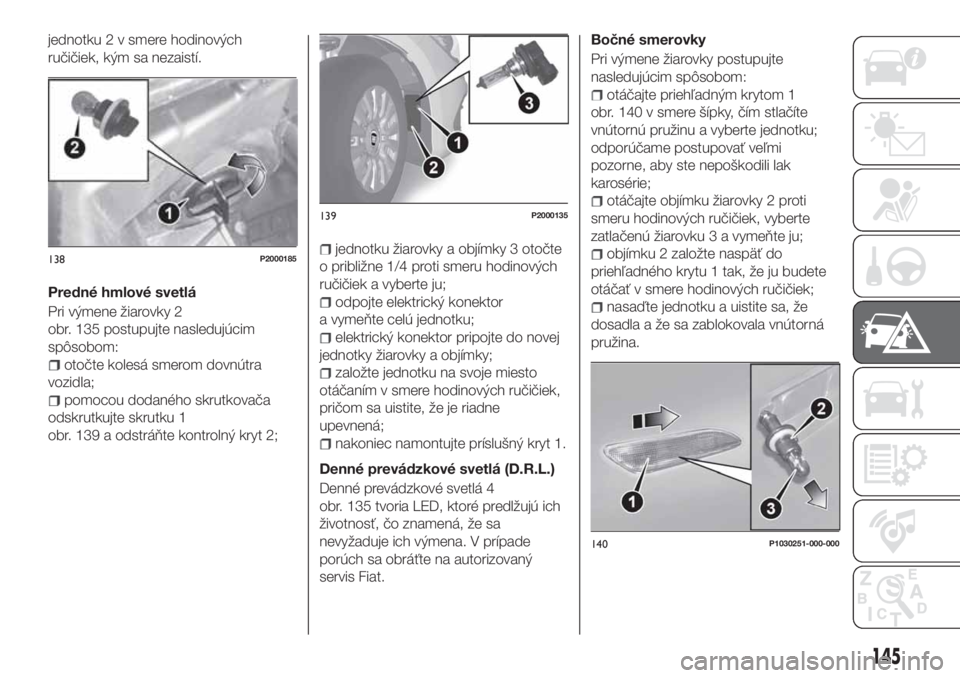

jednotku 2 v smere hodinových
ručičiek, kým sa nezaistí.
Predné hmlové svetlá
Pri výmene žiarovky 2
obr. 135 postupujte nasledujúcim
spôsobom:
otočte kolesá smerom dovnútra
vozidla;
pomocou dodaného skrutkovača
odskrutkujte skrutku 1
obr. 139 a odstráňte kontrolný kryt 2;
jednotku žiarovky a objímky 3 otočte
o približne 1/4 proti smeru hodinových
ručičiek a vyberte ju;
odpojte elektrický konektor
a vymeňte celú jednotku;
elektrický konektor pripojte do novej
jednotky žiarovky a objímky;
založte jednotku na svoje miesto
otáčaním v smere hodinových ručičiek,
pričom sa uistite, že je riadne
upevnená;
nakoniec namontujte príslušný kryt 1.
Denné prevádzkové svetlá (D.R.L.)
Denné prevádzkové svetlá 4
obr. 135 tvoria LED, ktoré predlžujú ich
životnosť, čo znamená, že sa
nevyžaduje ich výmena. V prípade
porúch sa obráťte na autorizovaný
servis Fiat.Bočné smerovky
Pri výmene žiarovky postupujte
nasledujúcim spôsobom:
otáčajte priehľadným krytom 1
obr. 140 v smere šípky, čím stlačíte
vnútornú pružinu a vyberte jednotku;
odporúčame postupovať veľmi
pozorne, aby ste nepoškodili lak
karosérie;
otáčajte objímku žiarovky 2 proti
smeru hodinových ručičiek, vyberte
zatlačenú žiarovku 3 a vymeňte ju;
objímku 2 založte naspäť do
priehľadného krytu 1 tak, že ju budete
otáčať v smere hodinových ručičiek;
nasaďte jednotku a uistite sa, že
dosadla a že sa zablokovala vnútorná
pružina.
138P2000185
139P2000135
140P1030251-000-000
145

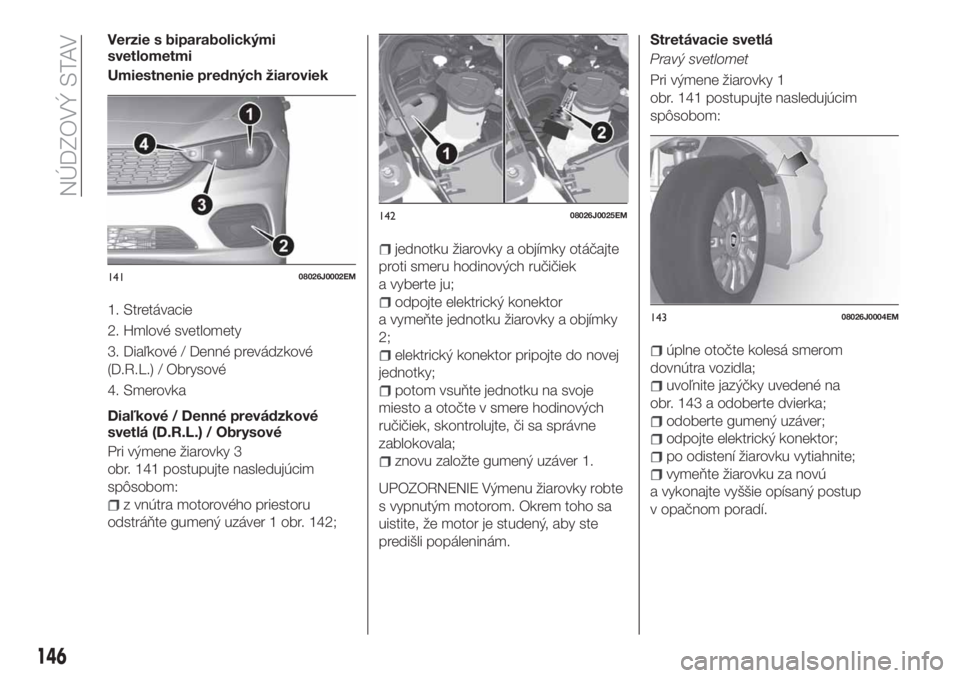

Verzie s biparabolickými
svetlometmi
Umiestnenie predných žiaroviek
1. Stretávacie
2. Hmlové svetlomety
3. Diaľkové / Denné prevádzkové
(D.R.L.) / Obrysové
4. Smerovka
Diaľkové / Denné prevádzkové
svetlá (D.R.L.) / Obrysové
Pri výmene žiarovky 3
obr. 141 postupujte nasledujúcim
spôsobom:
z vnútra motorového priestoru
odstráňte gumený uzáver 1 obr. 142;
jednotku žiarovky a objímky otáčajte
proti smeru hodinových ručičiek
a vyberte ju;
odpojte elektrický konektor
a vymeňte jednotku žiarovky a objímky
2;
elektrický konektor pripojte do novej
jednotky;
potom vsuňte jednotku na svoje
miesto a otočte v smere hodinových
ručičiek, skontrolujte, či sa správne
zablokovala;
znovu založte gumený uzáver 1.
UPOZORNENIE Výmenu žiarovky robte
s vypnutým motorom. Okrem toho sa
uistite, že motor je studený, aby ste
predišli popáleninám.
Stretávacie svetlá
Pravý svetlomet
Pri výmene žiarovky 1
obr. 141 postupujte nasledujúcim
spôsobom:
úplne otočte kolesá smerom
dovnútra vozidla;
uvoľnite jazýčky uvedené na
obr. 143 a odoberte dvierka;
odoberte gumený uzáver;
odpojte elektrický konektor;
po odistení žiarovku vytiahnite;
vymeňte žiarovku za novú
a vykonajte vyššie opísaný postup
v opačnom poradí.
14108026J0002EM
14208026J0025EM
14308026J0004EM
146
NÚDZOVÝ STAV

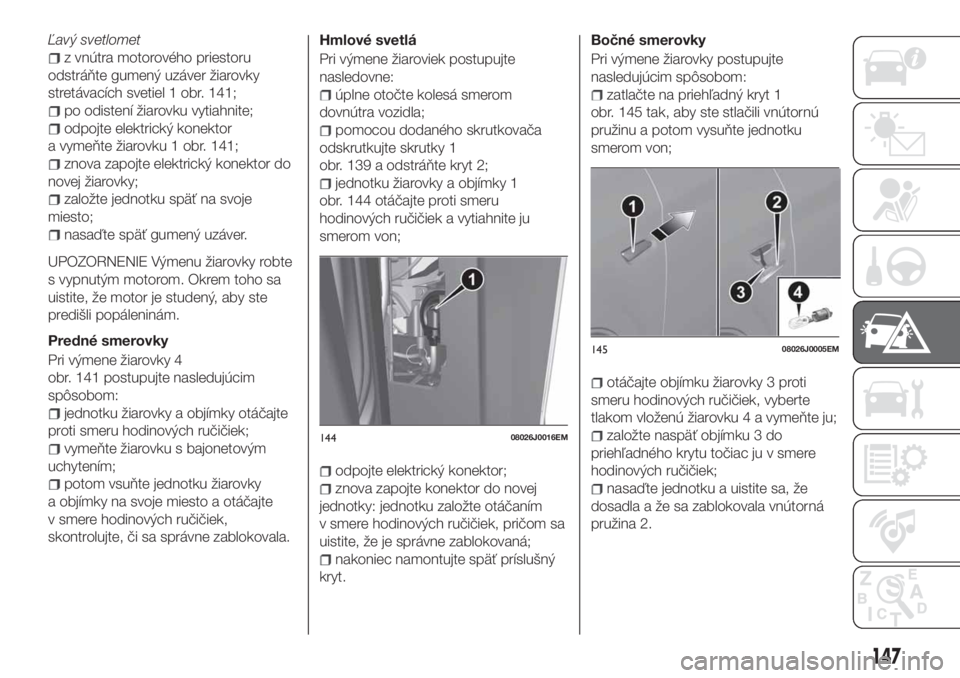

Ľavý svetlomet
z vnútra motorového priestoru
odstráňte gumený uzáver žiarovky
stretávacích svetiel 1 obr. 141;
po odistení žiarovku vytiahnite;
odpojte elektrický konektor
a vymeňte žiarovku 1 obr. 141;
znova zapojte elektrický konektor do
novej žiarovky;
založte jednotku späť na svoje
miesto;
nasaďte späť gumený uzáver.
UPOZORNENIE Výmenu žiarovky robte
s vypnutým motorom. Okrem toho sa
uistite, že motor je studený, aby ste
predišli popáleninám.
Predné smerovky
Pri výmene žiarovky 4
obr. 141 postupujte nasledujúcim
spôsobom:
jednotku žiarovky a objímky otáčajte
proti smeru hodinových ručičiek;
vymeňte žiarovku s bajonetovým
uchytením;
potom vsuňte jednotku žiarovky
a objímky na svoje miesto a otáčajte
v smere hodinových ručičiek,
skontrolujte, či sa správne zablokovala.Hmlové svetlá
Pri výmene žiaroviek postupujte
nasledovne:
úplne otočte kolesá smerom
dovnútra vozidla;
pomocou dodaného skrutkovača
odskrutkujte skrutky 1
obr. 139 a odstráňte kryt 2;
jednotku žiarovky a objímky 1
obr. 144 otáčajte proti smeru
hodinových ručičiek a vytiahnite ju
smerom von;
odpojte elektrický konektor;
znova zapojte konektor do novej
jednotky: jednotku založte otáčaním
v smere hodinových ručičiek, pričom sa
uistite, že je správne zablokovaná;
nakoniec namontujte späť príslušný
kryt.Bočné smerovky
Pri výmene žiarovky postupujte
nasledujúcim spôsobom:
zatlačte na priehľadný kryt 1
obr. 145 tak, aby ste stlačili vnútornú
pružinu a potom vysuňte jednotku
smerom von;
otáčajte objímku žiarovky 3 proti
smeru hodinových ručičiek, vyberte
tlakom vloženú žiarovku 4 a vymeňte ju;
založte naspäť objímku 3 do
priehľadného krytu točiac ju v smere
hodinových ručičiek;
nasaďte jednotku a uistite sa, že
dosadla a že sa zablokovala vnútorná
pružina 2.
14408026J0016EM
14508026J0005EM
147

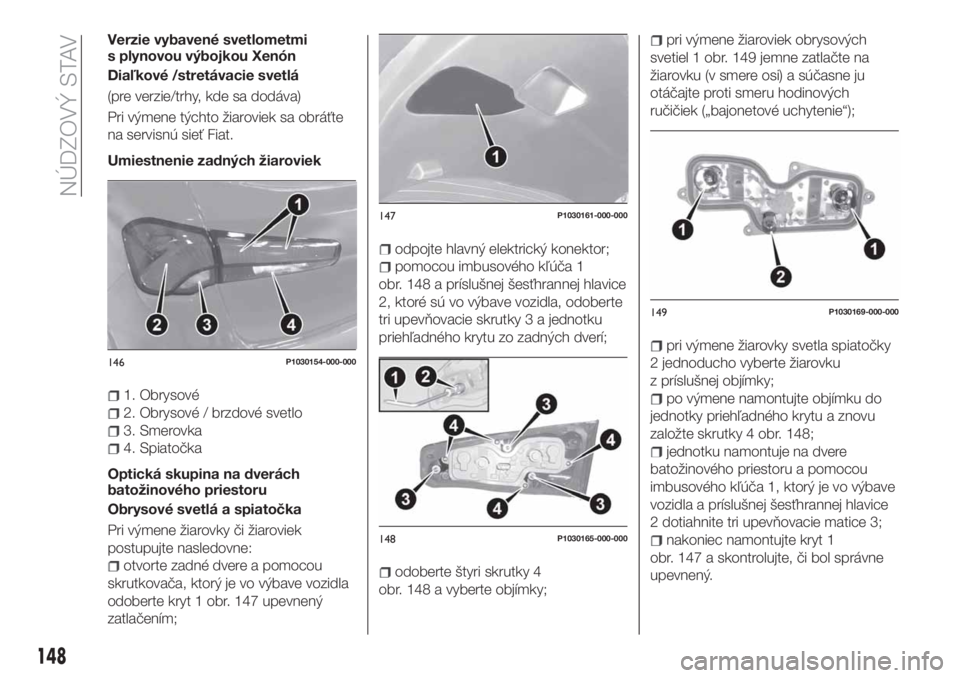

Verzie vybavené svetlometmi
s plynovou výbojkou Xenón
Diaľkové /stretávacie svetlá
(pre verzie/trhy, kde sa dodáva)
Pri výmene týchto žiaroviek sa obráťte
na servisnú sieť Fiat.
Umiestnenie zadných žiaroviek
1. Obrysové
2. Obrysové / brzdové svetlo
3. Smerovka
4. Spiatočka
Optická skupina na dverách
batožinového priestoru
Obrysové svetlá a spiatočka
Pri výmene žiarovky či žiaroviek
postupujte nasledovne:
otvorte zadné dvere a pomocou
skrutkovača, ktorý je vo výbave vozidla
odoberte kryt 1 obr. 147 upevnený
zatlačením;
odpojte hlavný elektrický konektor;
pomocou imbusového kľúča 1
obr. 148 a príslušnej šesťhrannej hlavice
2, ktoré sú vo výbave vozidla, odoberte
tri upevňovacie skrutky 3 a jednotku
priehľadného krytu zo zadných dverí;
odoberte štyri skrutky 4
obr. 148 a vyberte objímky;
pri výmene žiaroviek obrysových
svetiel 1 obr. 149 jemne zatlačte na
žiarovku (v smere osi) a súčasne ju
otáčajte proti smeru hodinových
ručičiek („bajonetové uchytenie“);
pri výmene žiarovky svetla spiatočky
2 jednoducho vyberte žiarovku
z príslušnej objímky;
po výmene namontujte objímku do
jednotky priehľadného krytu a znovu
založte skrutky 4 obr. 148;
jednotku namontuje na dvere
batožinového priestoru a pomocou
imbusového kľúča 1, ktorý je vo výbave
vozidla a príslušnej šesťhrannej hlavice
2 dotiahnite tri upevňovacie matice 3;
nakoniec namontujte kryt 1
obr. 147 a skontrolujte, či bol správne
upevnený.
146P1030154-000-000
147P1030161-000-000
148P1030165-000-000
149P1030169-000-000
148
NÚDZOVÝ STAV
