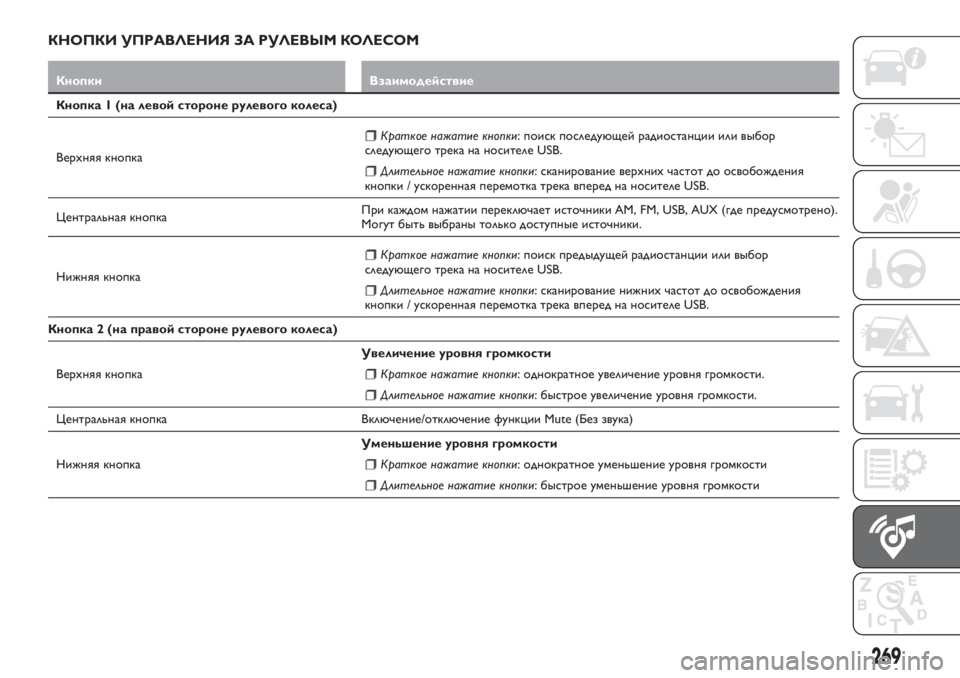

КНОПКИ УПРАВЛЕНИЯ ЗА РУЛЕВЫМ КОЛЕСОМ
Кнопки Взаимодействие
Кнопка 1 (на левой стороне рулевого колеса)
Верхняя кнопка
Краткое нажатие кнопки: поиск последующей радиостанции или выбор
следующего трека на носителе USB.
Длительное нажатие кнопки: сканирование верхних частот до освобождения
кнопки / ускоренная перемотка трека вперед на носителе USB.
Центральная кнопкаПри каждом нажатии переключает источники AM, FM, USB, AUX (где предусмотрено).
Могут быть выбраны только доступные источники.
Нижняя кнопка
Краткое нажатие кнопки: поиск предыдущей радиостанции или выбор
следующего трека на носителе USB.
Длительное нажатие кнопки: сканирование нижних частот до освобождения
кнопки / ускоренная перемотка трека вперед на носителе USB.
Кнопка 2 (на правой стороне рулевого колеса)
Верхняя кнопкаУвеличение уровня громкости
Краткое нажатие кнопки: однократное увеличение уровня громкости.
Длительное нажатие кнопки: быстрое увеличение уровня громкости.
Центральная кнопка Включение/отключение функции Mute (Без звука)
Нижняя кнопкаУменьшение уровня громкости
Краткое нажатие кнопки: однократное уменьшение уровня громкости
Длительное нажатие кнопки: быстрое уменьшение уровня громкости
269

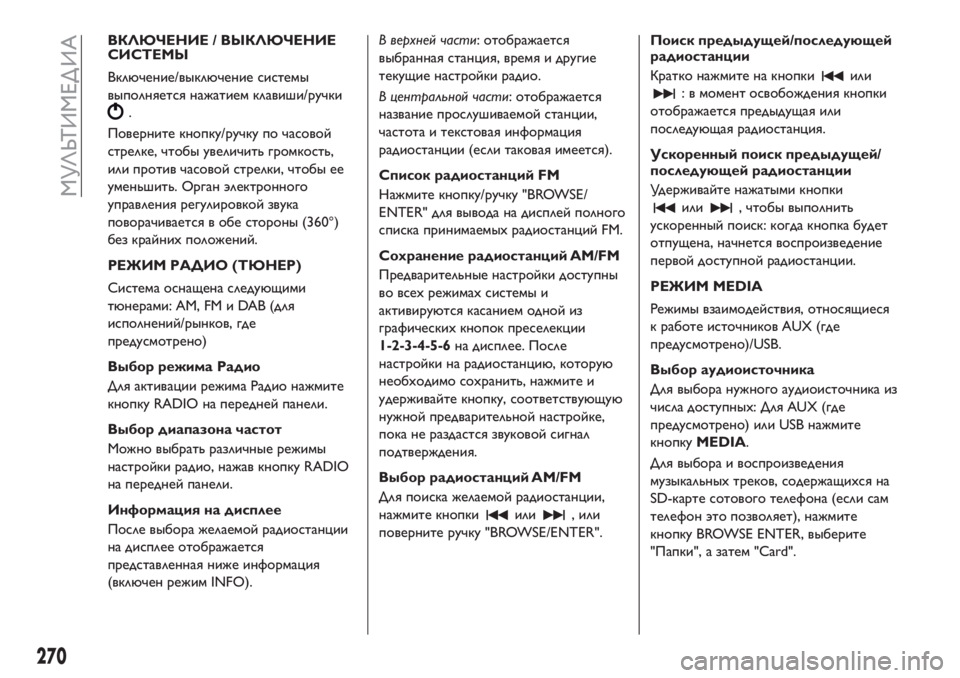

ВКЛЮЧЕНИЕ / ВЫКЛЮЧЕНИЕ
СИСТЕМЫ
Включение/выключение системы
выполняется нажатием клавиши/ручки
.
Поверните кнопку/ручку по часовой
стрелке, чтобы увеличить громкость,
или против часовой стрелки, чтобы ее
уменьшить. Орган электронного
управления регулировкой звука
поворачивается в обе стороны (360°)
без крайних положений.
РЕЖИМ РАДИО (ТЮНЕР)
Система оснащена следующими
тюнерами: AM, FM и DAB (для
исполнений/рынков, где
предусмотрено)
Выбор режима Радио
Для активации режима Радио нажмите
кнопку RADIO на передней панели.
Выбор диапазона частот
Можно выбрать различные режимы
настройки радио, нажав кнопку RADIO
на передней панели.
Информация на дисплее
После выбора желаемой радиостанции
на дисплее отображается
представленная ниже информация
(включен режим INFO).В верхней части: отображается
выбранная станция, время и другие
текущие настройки радио.
В центральной части: отображается
название прослушиваемой станции,
частота и текстовая информация
радиостанции (если таковая имеется).
Список радиостанций FM
Нажмите кнопку/ручку "BROWSE/
ENTER" для вывода на дисплей полного
списка принимаемых радиостанций FM.
Сохранение радиостанций AM/FM
Предварительные настройки доступны
во всех режимах системы и
активируются касанием одной из
графических кнопок преселекции
1-2-3-4-5-6на дисплее. После
настройки на радиостанцию, которую
необходимо сохранить, нажмите и
удерживайте кнопку, соответствующую
нужной предварительной настройке,
пока не раздастся звуковой сигнал
подтверждения.
Выбор радиостанций AM/FM
Для поиска желаемой радиостанции,
нажмите кнопки
или, или
поверните ручку "BROWSE/ENTER".Поиск предыдущей/последующей
радиостанции
Кратко нажмите на кнопки
или
: в момент освобождения кнопки
отображается предыдущая или
последующая радиостанция.
Ускоренный поиск предыдущей/
последующей радиостанции
Удерживайте нажатыми кнопки
или, чтобы выполнить
ускоренный поиск: когда кнопка будет
отпущена, начнется воспроизведение
первой доступной радиостанции.
РЕЖИМ MEDIA
Режимы взаимодействия, относящиеся
к работе источников AUX (где
предусмотрено)/USB.
Выбор аудиоисточника
Для выбора нужного аудиоисточника из
числа доступных: Для AUX (где
предусмотрено) или USB нажмите
кнопкуMEDIA.
Для выбора и воспроизведения
музыкальных треков, содержащихся на
SD-карте сотового телефона (если сам
телефон это позволяет), нажмите
кнопку BROWSE ENTER, выберите
"Папки", а затем "Card".
270
МУЛЬТИМЕД ИА

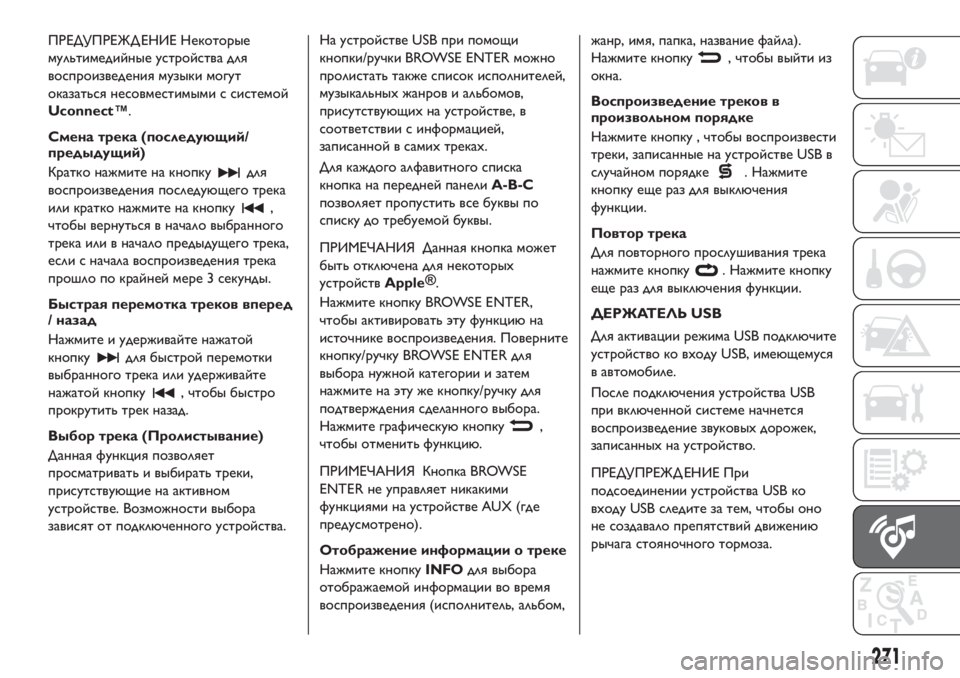

ПРЕДУПРЕЖД ЕНИЕ Некоторые
мультимедийные устройства для
воспроизведения музыки могут
оказаться несовместимыми с системой
Uconnect™.
Смена трека (последующий/
предыдущий)
Кратко нажмите на кнопку
для
воспроизведения последующего трека
или кратко нажмите на кнопку
,
чтобы вернуться в начало выбранного
трека или в начало предыдущего трека,
если с начала воспроизведения трека
прошло по крайней мере 3 секунды.
Быстрая перемотка треков вперед
/ назад
Нажмите и удерживайте нажатой
кнопку
для быстрой перемотки
выбранного трека или удерживайте
нажатой кнопку
, чтобы быстро
прокрутить трек назад.
Выбор трека (Пролистывание)
Данная функция позволяет
просматривать и выбирать треки,
присутствующие на активном
устройстве. Возможности выбора
зависят от подключенного устройства.На устройстве USB при помощи
кнопки/ручки BROWSE ENTER можно
пролистать также список исполнителей,
музыкальных жанров и альбомов,
присутствующих на устройстве, в
соответствии с информацией,
записанной в самих треках.
Для каждого алфавитного списка
кнопка на передней панелиA-В-С
позволяет пропустить все буквы по
списку до требуемой буквы.
ПРИМЕЧАНИЯ Данная кнопка может
быть отключена для некоторых
устройствApple®
.
Нажмите кнопку BROWSE ENTER,
чтобы активировать эту функциюна
источнике воспроизведения. Поверните
кнопку/ручку BROWSE ENTER для
выбора нужной категории и затем
нажмите на эту же кнопку/ручку для
подтверждения сделанного выбора.
Нажмите графическуюкнопку
,
чтобы отменить функцию.
ПРИМЕЧАНИЯ Кнопка BROWSE
ENTER не управляет никакими
функциями на устройстве AUX (где
предусмотрено).
Отображение информации о треке
Нажмите кнопкуINFOдля выбора
отображаемой информации во время
воспроизведения (исполнитель, альбом,жанр, имя, папка, название файла).
Нажмите кнопку
, чтобы выйти из
окна.
Воспроизведение треков в
произвольном порядке
Нажмите кнопку , чтобы воспроизвести
треки, записанные на устройстве USB в
случайном порядке
. Нажмите
кнопку еще раз для выключения
функции.
Повтор трека
Для повторного прослушивания трека
нажмите кнопку
. Нажмите кнопку
еще раз для выключения функции.
ДЕРЖАТЕЛЬ USB
Для активации режима USB подключите
устройство ко входу USB, имеющемуся
в автомобиле.
После подключения устройства USB
при включенной системе начнется
воспроизведение звуковых дорожек,
записанных на устройство.
ПРЕДУПРЕЖД ЕНИЕ При
подсоединении устройства USB ко
входу USB следите за тем, чтобы оно
не создавало препятствий движению
рычага стояночного тормоза.
271

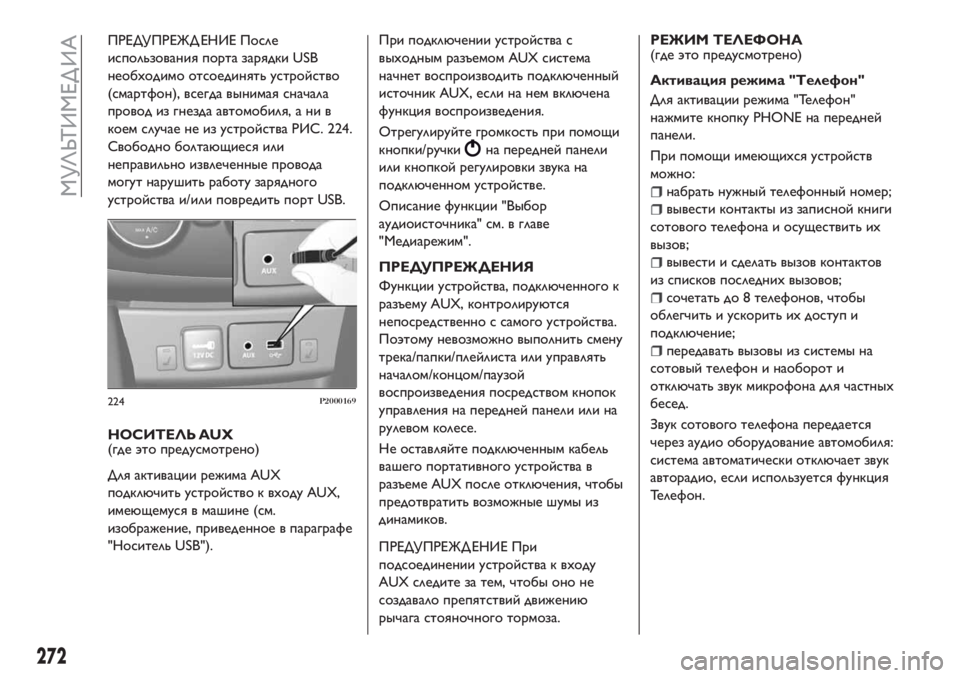

ПРЕДУПРЕЖД ЕНИЕ После
использования порта зарядки USB
необходимо отсоединять устройство
(смартфон), всегда вынимая сначала
провод из гнезда автомобиля, а ни в
коем случае не из устройства РИС. 224.
Свободно болтающиеся или
неправильно извлеченные провода
могут нарушить работу зарядного
устройства и/или повредить порт USB.
НОСИТЕЛЬ AUX
(где это предусмотрено)
Для активации режима AUX
подключить устройство к входу AUX,
имеющемуся в машине (см.
изображение, приведенное в параграфе
"Носитель USB").При подключении устройства с
выходным разъемом AUX система
начнет воспроизводить подключенный
источник AUX, если на нем включена
функция воспроизведения.
Отрегулируйте громкость при помощи
кнопки/ручки
на передней панели
или кнопкой регулировки звука на
подключенном устройстве.
Описание функции "Выбор
аудиоисточника" см. в главе
"Медиарежим".
ПРЕДУПРЕЖДЕНИЯ
Функции устройства, подключенного к
разъему AUX, контролируются
непосредственно с самого устройства.
Поэтому невозможно выполнить смену
трека/папки/плейлиста или управлять
началом/концом/паузой
воспроизведения посредством кнопок
управления на передней панели или на
рулевом колесе.
Не оставляйте подключенным кабель
вашего портативного устройства в
разъеме AUX после отключения, чтобы
предотвратить возможные шумы из
динамиков.
ПРЕДУПРЕЖД ЕНИЕ При
подсоединении устройства к входу
AUX следите за тем, чтобы оно не
создавало препятствий движению
рычага стояночного тормоза.РЕЖИМ ТЕЛЕФОНА
(где это предусмотрено)
Активация режима "Телефон"
Для активации режима "Телефон"
нажмите кнопку PHONE на передней
панели.
При помощи имеющихся устройств
можно:
набрать нужный телефонный номер;
вывести контакты из записной книги
сотового телефона и осуществить их
вызов;
вывести и сделать вызов контактов
из списков последних вызовов;
сочетать до 8 телефонов, чтобы
облегчить и ускорить их доступ и
подключение;
передавать вызовы из системы на
сотовый телефон и наоборот и
отключать звук микрофона для частных
бесед.
Звук сотового телефона передается
через аудио оборудование автомобиля:
система автоматически отключает звук
авторадио, если используется функция
Телефон.
224P2000169
272
МУЛЬТИМЕД ИА

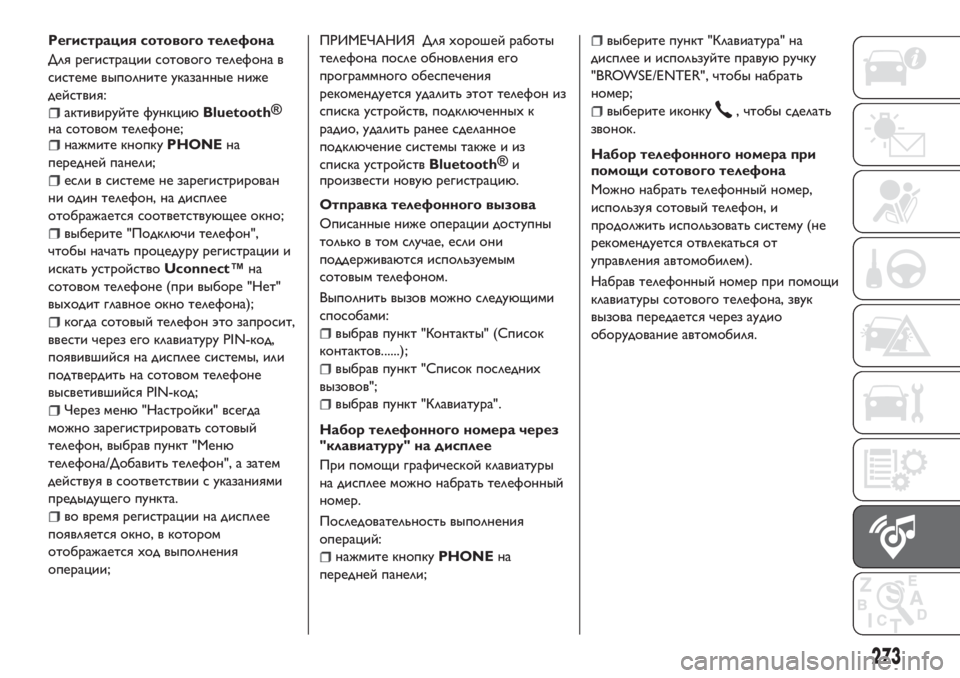

Регистрация сотового телефона
Для регистрации сотового телефона в
системе выполните указанные ниже
действия:
активируйте функциюBluetooth®
на сотовом телефоне;
нажмите кнопкуPHONEна
передней панели;
если в системе не зарегистрирован
ни один телефон, на дисплее
отображается соответствующее окно;
выберите "Подключи телефон",
чтобы начать процедуру регистрации и
искать устройствоUconnect™на
сотовом телефоне (при выборе "Нет"
выходит главное окно телефона);
когда сотовый телефон это запросит,
ввести через его клавиатуру PIN-код,
появившийся на дисплее системы, или
подтвердить на сотовом телефоне
высветившийся PIN-код;
Через меню"Настройки" всегда
можно зарегистрировать сотовый
телефон, выбрав пункт "Меню
телефона/Добавить телефон", а затем
действуя в соответствии с указаниями
предыдущего пункта.
во время регистрации на дисплее
появляется окно, в котором
отображается ход выполнения
операции;
ПРИМЕЧАНИЯ Для хорошей работы
телефона после обновления его
программного обеспечения
рекомендуется удалить этот телефон из
списка устройств, подключенных к
радио, удалить ранее сделанное
подключение системы также и из
списка устройствBluetooth®
и
произвести новуюрегистрацию.
Отправка телефонного вызова
Описанные ниже операции доступны
только в том случае, если они
поддерживаются используемым
сотовым телефоном.
Выполнить вызов можно следующими
способами:
выбрав пункт "Контакты" (Список
контактов......);
выбрав пункт "Список последних
вызовов";
выбрав пункт "Клавиатура".
Набор телефонного номера через
"клавиатуру" на дисплее
При помощи графической клавиатуры
на дисплее можно набрать телефонный
номер.
Последовательность выполнения
операций:
нажмите кнопкуPHONEна
передней панели;
выберите пункт "Клавиатура" на
дисплее и используйте правуюручку
"BROWSE/ENTER", чтобы набрать
номер;
выберите иконку, чтобы сделать
звонок.
Набор телефонного номера при
помощи сотового телефона
Можно набрать телефонный номер,
используя сотовый телефон, и
продолжить использовать систему (не
рекомендуется отвлекаться от
управления автомобилем).
Набрав телефонный номер при помощи
клавиатуры сотового телефона, звук
вызова передается через аудио
оборудование автомобиля.
273

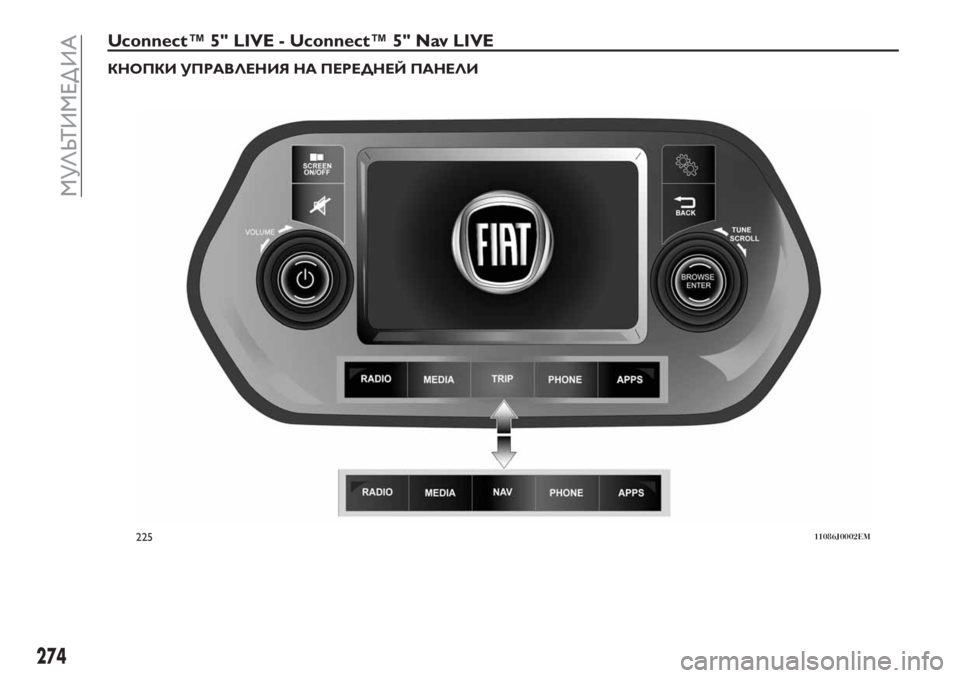

Uconnect™ 5" LIVE - Uconnect™ 5" Nav LIVE
КНОПКИ УПРАВЛЕНИЯ НА ПЕРЕДНЕЙ ПАНЕЛИ
22511086J0002EM
274
МУЛЬТИМЕД ИА

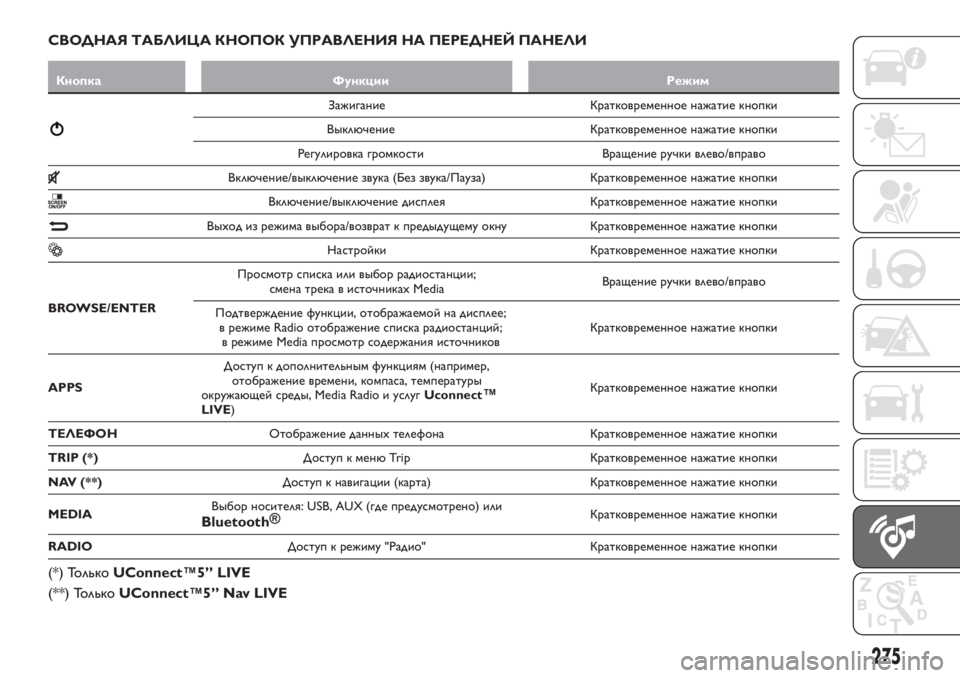

СВОДНАЯ ТАБЛИЦА КНОПОК УПРАВЛЕНИЯ НА ПЕРЕДНЕЙ ПАНЕЛИ
Кнопка Функции Режим
Зажигание Кратковременное нажатие кнопки
Выключение Кратковременное нажатие кнопки
Регулировка громкости Вращение ручки влево/вправо
Включение/выключение звука (Без звука/Пауза) Кратковременное нажатие кнопки
Включение/выключение дисплея Кратковременное нажатие кнопки
Выход из режима выбора/возврат к предыдущему окну Кратковременное нажатие кнопки
Настройки Кратковременное нажатие кнопки
BROWSE/ENTERПросмотр списка или выбор радиостанции;
смена трека в источниках MediaВращение ручки влево/вправо
Подтверждение функции, отображаемой на дисплее;
в режиме Radio отображение списка радиостанций;
в режиме Media просмотр содержания источниковКратковременное нажатие кнопки
APPSДоступ к дополнительным функциям (например,
отображение времени, компаса, температуры
окружающей среды, Media Radio и услугUconnect
™LIVE)Кратковременное нажатие кнопки
ТЕЛЕФОНОтображение данных телефона Кратковременное нажатие кнопки
TRIP (*)Доступ к менюTrip Кратковременное нажатие кнопки
NAV (**)Доступ к навигации (карта) Кратковременное нажатие кнопки
MEDIAВыбор носителя: USB, AUX (где предусмотрено) или
Bluetooth®Кратковременное нажатие кнопки
RADIOДоступ к режиму "Радио" Кратковременное нажатие кнопки
(*) ТолькоUConnect™5” LIVE
(**) ТолькоUConnect™5” Nav LIVE
275

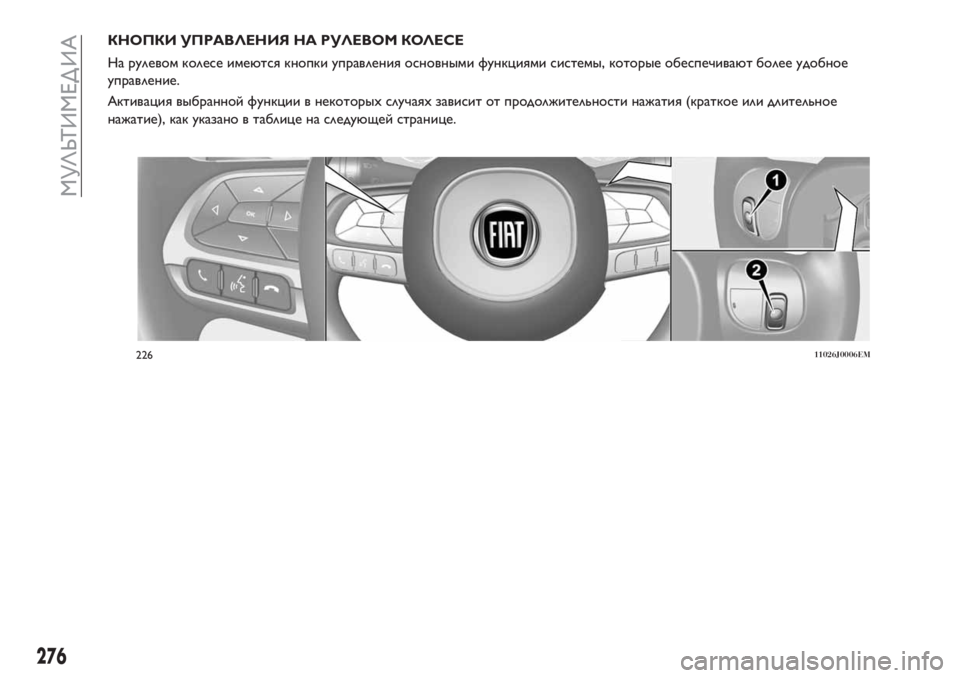

КНОПКИ УПРАВЛЕНИЯ НА РУЛЕВОМ КОЛЕСЕ
На рулевом колесе имеются кнопки управления основными функциями системы, которые обеспечивают более удобное
управление.
Активация выбранной функции в некоторых случаях зависит от продолжительности нажатия (краткое или длительное
нажатие), как указано в таблице на следующей странице.
22611026J0006EM
276
МУЛЬТИМЕД ИА

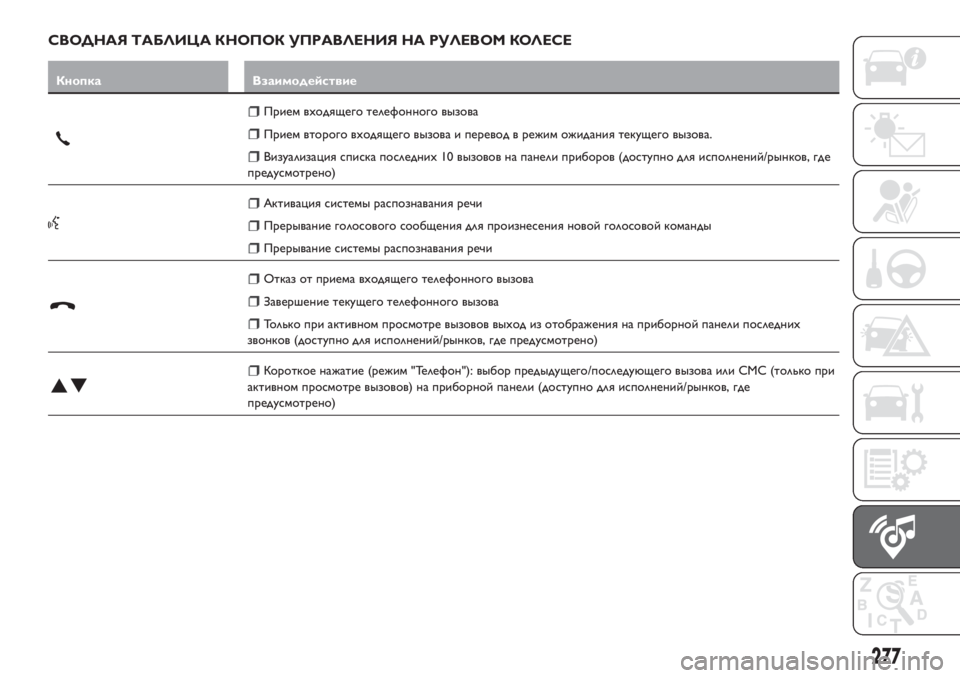

СВОДНАЯ ТАБЛИЦА КНОПОК УПРАВЛЕНИЯ НА РУЛЕВОМ КОЛЕСЕ
Кнопка Взаимодействие
Прием входящего телефонного вызова
Прием второго входящего вызова и перевод в режим ожидания текущего вызова.
Визуализация списка последних 10 вызовов на панели приборов (доступно для исполнений/рынков, где
предусмотрено)
Активация системы распознавания речи
Прерывание голосового сообщения для произнесения новой голосовой команды
Прерывание системы распознавания речи
Отказ от приема входящего телефонного вызова
Завершение текущего телефонного вызова
Только при активном просмотре вызовов выход из отображения на приборной панели последних
звонков (доступно для исполнений/рынков, где предусмотрено)
Короткое нажатие (режим "Телефон"): выбор предыдущего/последующего вызова или СМС (только при
активном просмотре вызовов) на приборной панели (доступно для исполнений/рынков, где
предусмотрено)
277

КНОПКИ УПРАВЛЕНИЯ ЗА РУЛЕВЫМ КОЛЕСОМ
Кнопки Взаимодействие
Кнопка 1 (на левой стороне рулевого колеса)
Верхняя кнопка
Краткое нажатие кнопки: поиск последующей радиостанции или выбор
следующего трека на носителе USB.
Длительное нажатие кнопки: сканирование верхних частот до освобождения
кнопки / ускоренная перемотка трека вперед на носителе USB.
Центральная кнопкаПри каждом нажатии переключает источники AM, FM, DAB, USB и AUX (где
предусмотрено). Могут быть выбраны только доступные источники.
Нижняя кнопка
Краткое нажатие кнопки: поиск предыдущей радиостанции или выбор
предыдущего трека на носителе USB.
Длительное нажатие кнопки: сканирование нижних частот до освобождения
кнопки / ускоренная перемотка трека вперед на носителе USB.
Кнопка 2 (на правой стороне рулевого колеса)
Верхняя кнопкаУвеличение уровня громкости
Краткое нажатие кнопки: однократное увеличение уровня громкости.
Длительное нажатие кнопки: быстрое увеличение уровня громкости.
Центральная кнопка Включение/выключение функции Без звука/Пауза
Нижняя кнопкаУменьшение уровня громкости
Краткое нажатие кнопки: однократное уменьшение уровня громкости
Длительное нажатие кнопки: быстрое уменьшение уровня громкости
278
МУЛЬТИМЕД ИА
