FIAT TIPO 5DOORS STATION WAGON 2018 Руководство по эксплуатации и техобслуживанию (in Russian)

Исполнение TIPO STATION WAGON
ИсполнениеВЫБРОСЫ CO
2В СООТВЕТСТВИИ С ДЕЙСТВУЮЩИМИ
ПОЛОЖЕНИЯМИ ЕВРОПЕЙСКОЙ ДИРЕКТИВЫ
(г/км)
1.4 16V 95CV E6132
1.4 16V 95CV E4132
1.4 T-jet 120CV139
1.4 T-jet 120CV СНГ
135
(**)/ 146(***)
1.6 E.TorQ E6146
1.6 E.TorQ E4146
1.3 Multijet 95 л. с.99
1.6 Multijet 120CV
98/101
(****)
1.6 Multijet 120CV ECO(*)89/92(****)
1.6 Multijet 115CV(*****)98/101(****)
1.6 Multijet 115CV ECO(*) (*****)89/92(****)
(**) Система подачи СНГ
(***) Система подачи бензина
(****) Модель с автоматической коробкой передач с двойным сцеплением (*) В случае использования типов шин или давления, отличающихся от рекомендованных, указанные значения выбросов и расхода не гарантируются.
(*****) Исполнение для отдельных рынков
259

ПОЛОЖЕНИЯ ОБ УТИЛИЗАЦИИ АВТОМОБИЛЯ В КОНЦЕ СРОКА СЛУЖБЫ
(для исполнений/рынков, где предусмотрено)
Многие годы компания FCA проводит широкуюпрограмму мероприятий по защите окружающей среды путем непрерывного
усовершенствования производственных процессов и выпуска все более экологически совместимой продукции. Чтобы
гарантировать своим клиентам наилучшие формы обслуживания при соблюдении норм по защите окружающей среды и
требований Европейской Директивы 2000/53/EC по вопросам обращения с автомобилями в конце срока службы, компания
FCA предоставляет своим клиентам возможность без дополнительных расходов возвращать собственные автомобили по
истечении срока их эксплуатации. В соответствии с положениями Европейской Директивы предусматривается, что автомобиль
сдается на таких условиях, что его последний владелец не несет расходы по причине нулевой или отрицательной рыночной
стоимости транспортного средства.
Для беззатратной сдачи своего автомобиля в конце срока службы вы можете обращаться к официальным дилерам в случае
приобретения нового автомобиля или в центры по сбору и утилизации автомобилей, уполномоченные компанией FCA. Такие
центры прошли тщательнуюпроверку, чтобы обеспечить обслуживание заказчиков по соответствующим стандартам качества
по сбору, обработке и вторичному использованию устаревших автомобилей при соблюдении норм по защите окружающей
среды.
Информациюо таких центрах по сбору и утилизации можно получить в торговой сети марки FCA, по телефону, указанному в
гарантийной книжке, или на сайте компании FCA.
260
ТЕХНИЧЕСК ИЕ ХАРАКТЕРИСТИК И

МУЛЬТИМЕДИА
В этой главе описываются основные
функции информационно-
телематических системUconnect™
Radio,Uconnect™5" LIVE,
Uconnect™5" Nav LIVE,Uconnect™
7" HD LIVE,Uconnect™7" HD Nav
LIVE, которыми может быть оснащен
автомобиль.
РЕКОМЕНДАЦ ИИ, ОРГАНЫ
УПРАВЛЕНИЯ И ОБЩ ИЕ
СВЕД ЕНИЯ................262
Uconnect™ Radio............264
Uconnect™ 5" LIVE -
Uconnect™ 5" Nav LIVE........274
Uconnect™ 7" HD LIVE -
Uconnect™ 7" HD Nav LIVE......288
СЕРТИФИКАТЫ
ОМОЛОГАЦИИ.............305
261

РЕКОМЕНДАЦИИ,
ОРГАНЫ УПРАВЛЕНИЯ И
ОБЩИЕ СВЕДЕНИЯ
БЕЗОПАСНОСТЬ ДВИЖЕНИЯ
Прежде чем приступить к управлению
автомобилем, научитесь пользоваться
функциями системы.
Прежде чем приступить к управлению
автомобилем, внимательно прочтите
инструкции и изучите режимы
использования системы.
190) 191)
УСЛОВИЯ РАДИОПРИЕМА
Во время движения условия
радиоприема постоянно меняются.
Качество приема может нарушаться в
горах, рядом со зданиями или мостами,
особенно при удалении от передатчика
работающей станции вещания.
ПРЕДУПРЕЖД ЕНИЕ В процессе
приема информации о дорожном
движении громкость может
увеличиваться по сравнением с
обычным уровнем воспроизведения
звука.УХОД И ТЕХОБСЛУЖИВАНИЕ
Соблюдайте следующие меры
предосторожности, чтобы обеспечить
полнуюфункциональную
эффективность системы:
Не касайтесь дисплея заостренными
или твердыми предметами, которые
могут повредить его поверхность; во
время очистки с помощьюмягкой,
сухой, чистой антистатической тряпки
не нажимайте на дисплей.
Не пользуйтесь спиртом, бензином
и их производными для очистки
поверхности дисплея.
Не допускайте попадания жидкостей
в систему: это может нанести ей
непоправимый вред.
91) 92)
ЗАЩИТА ОТ КРАЖИ
Система оборудована защитой от
кражи, которая основана на обмене
информацией с электронным блоком
управления (бортовым компьютером)
автомобиля.
Такая система обеспечивает
максимальнуюбезопасность и не
требует ввода секретного кода после
каждого отключения питания.
Если результат проверки оказывается
положительным, система начинает
работать, а если коды не совпадают или
же электронный блок управления(бортовой компьютер) был заменен, то
поступает запрос на ввод секретного
кода. Процедура ввода этого кода
описана в следующем разделе.
Ввод секретного кода
При включении системы в случае
запроса кода на дисплее появляется
надпись «Введите противоугонный
код» с графическим изображением
цифровой клавиатуры для ввода
секретного кода.
Секретный код представляет собой
четыре цифры от 0 до 9.
Uconnect™ Radio:
Чтобы ввести цифры кода,
поверните правуюручку
"BROWSE/ENTER" (просмотр/ввод) и
нажмите для подтверждения выбора.
После введения четвертой цифры,
сместите курсор на "ОК" и нажмите
правуюручку "BROWSE/ENTER", после
чего система начнет работать.
Uconnect™ 5" и 7" HD:
Чтобы ввести цифры кода,
нажимайте на графические кнопки на
дисплее.
При вводе ошибочного кода система
отображает надпись "Ошибка кода",
чтобы сигнализировать о
необходимости ввести правильный код.
262
МУЛЬТИМЕД ИА

После 3 попыток ввода кода система
отображает надпись "Ошибка кода.
Радиоприемник заблокирован.
Подождите 30 минут". Процедуру ввода
кода можно начинать снова после
исчезновения этого сообщения с
дисплея.
Паспорт на радиоприемник
Паспорт представляет собой документ,
удостоверяющий собственность на
систему. В паспорте указана модель
системы, ее серийный номер и
секретный код.
В случае утери паспорта на
радиоприемник следует обратиться в
сервисный центр Fiat, имея при себе
удостоверение личности и документы,
подтверждающие право собственности
на автомобиль.
ПРЕДУПРЕЖД ЕНИЕ Необходимо
бережно хранить паспорт
радиоприемника, чтобы представить
его компетентным органам в случае
кражи.
ПРЕДУПРЕЖДЕНИЯ
Смотрите на экран только при
необходимости и только в условиях
полной безопасности. При
необходимости длительного просмотра
экрана остановите автомобиль в
безопасном месте, чтобы не
отвлекаться от управления.При обнаружении неисправности
автомобиля немедленно прервите
пользование системой. В противном
случае можно вызвать повреждения
самой системы. Как можно быстрее
обратитесь в сервисный центр Fiat для
устранения неисправности.
ВНИМАНИЕ!
190)Соблюдайте указанные меры
предосторожности: в противном случае
возможны травмы или повреждение
системы.
191)Слишком высокий уровень громкости
может представлять опасность. Следует
устанавливать уровень громкости, не
заглушающий внешние звуки (например, гудки,
сирены автомобилей скорой помощи, полиции
и т. п.).
ПРЕДУПРЕЖДЕНИЕ
91)Производите очистку передней панели и
поверхности дисплея только мягкой, чистой,
сухой антистатической тканью.
Применение моющих и полирующих средств
может привести к повреждению
поверхности панели. Не пользуйтесь
спиртом, бензином и их производными.
92)Не используйте дисплей как подставку
под носители с присоской или с клейкой
поверхностью для внешних навигационных
приборов, смартфонов или т. п.
263

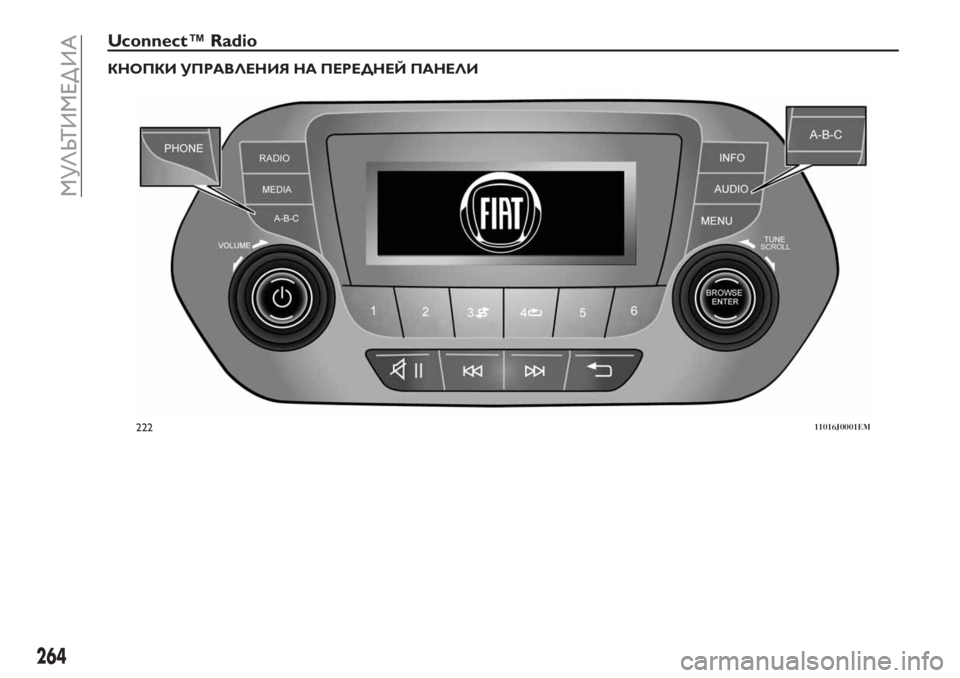

Uconnect™ Radio
КНОПКИ УПРАВЛЕНИЯ НА ПЕРЕДНЕЙ ПАНЕЛИ
22211016J0001EM
264
МУЛЬТИМЕД ИА

СВОДНАЯ ТАБЛИЦА КНОПОК УПРАВЛЕНИЯ НА ПЕРЕДНЕЙ ПАНЕЛИ
Кнопка Функции Режим
Зажигание Кратковременное нажатие кнопки
Выключение Кратковременное нажатие кнопки
Регулировка громкости Вращение ручки по/против часовой стрелки
Включение/выключение звука (Без звука/Пауза) Кратковременное нажатие кнопки
Выход из режима выбора/возврат к предыдущему окну Кратковременное нажатие кнопки
BROWSE/ENTERПросмотр списка, настройка радиостанции или выбор
предыдущей/следующей звуковой дорожкиВращение ручки по/против часовой стрелки
Подтверждение функции, отображаемой на дисплее Кратковременное нажатие кнопки
ИНФОВыбор режима показа ("Радио", "Медиа") Кратковременное нажатие кнопки
ТЕЛЕФОН
(*)Доступ к режиму "Телефон" (для моделей/рынков, для
которых это предусмотрено)Кратковременное нажатие кнопки
AUDIO
(*)Доступ к функциям настройки и регулировке звука Кратковременное нажатие кнопки
МЕНЮДоступ к менюнастроек/ Телеинформационной системе Кратковременное нажатие кнопки
MEDIAВыбор источника: USB или AUX (где предусмотрено) Кратковременное нажатие кнопки
RADIOДоступ к режиму "Радио" Кратковременное нажатие кнопки
1-2-3-4-5-6Занесение в память текущей радиостанции Продолжительное нажатие кнопки
Вызов сохраненной в памяти радиостанции Кратковременное нажатие кнопки
A-B-CВыбор блока предварительных настроек радио или
выбор нужной буквы каждого спискаКратковременное нажатие кнопки
Поиск предыдущей радиостанции или выбор
предыдущего трека USBКратковременное нажатие кнопки
Сканирование низких частот до освобождения
кнопки/ускоренной перемотки трека назад на
носителе USBПродолжительное нажатие кнопки
(*) (для исполнений/рынков, где предусмотрено)
265

Кнопка Функции Режим
Поиск последующей радиостанции или выбор
последующего трека USBКратковременное нажатие кнопки
Сканирование высоких частот до освобождения
кнопки / ускоренная перемотка трека вперед на
носителе USBПродолжительное нажатие кнопки
Обычное воспроизведение треков, записанных на
носителе USBКратковременное нажатие кнопки
Повтор трека, записанного на носителе USB Кратковременное нажатие кнопки
266
МУЛЬТИМЕД ИА

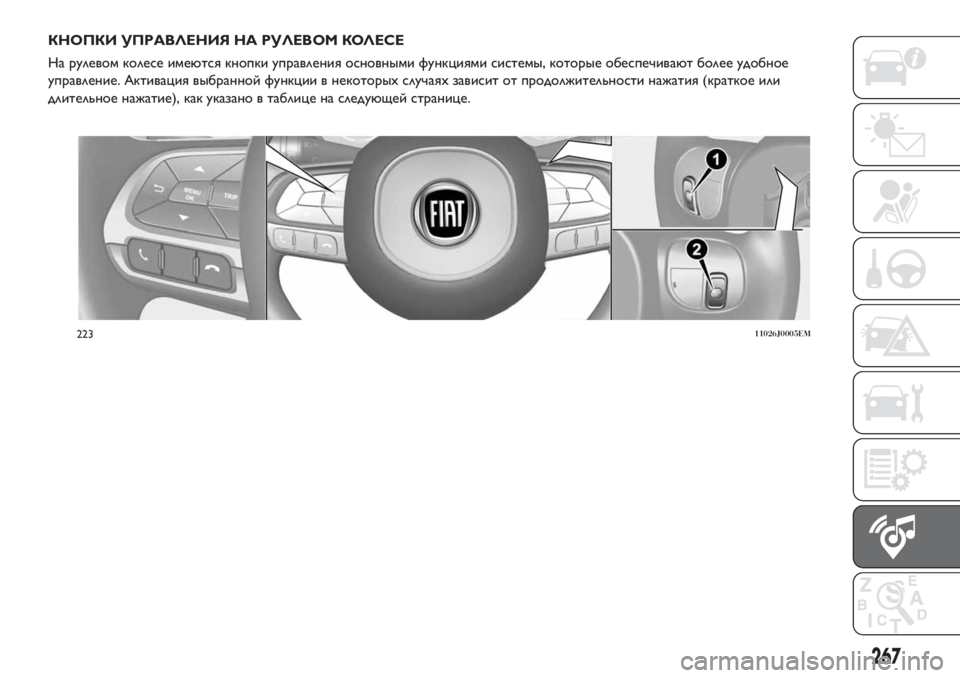

КНОПКИ УПРАВЛЕНИЯ НА РУЛЕВОМ КОЛЕСЕ
На рулевом колесе имеются кнопки управления основными функциями системы, которые обеспечивают более удобное
управление. Активация выбранной функции в некоторых случаях зависит от продолжительности нажатия (краткое или
длительное нажатие), как указано в таблице на следующей странице.
22311026J0005EM
267

СВОДНАЯ ТАБЛИЦА КНОПОК УПРАВЛЕНИЯ НА РУЛЕВОМ КОЛЕСЕ
Кнопка (для моделей/
рынков, где это
предусмотрено)Взаимодействие
Прием входящего телефонного вызова
Прием второго входящего вызова и перевод в режим ожидания текущего вызова.
Отказ от приема входящего телефонного вызова
Завершение текущего телефонного вызова
268
МУЛЬТИМЕД ИА
