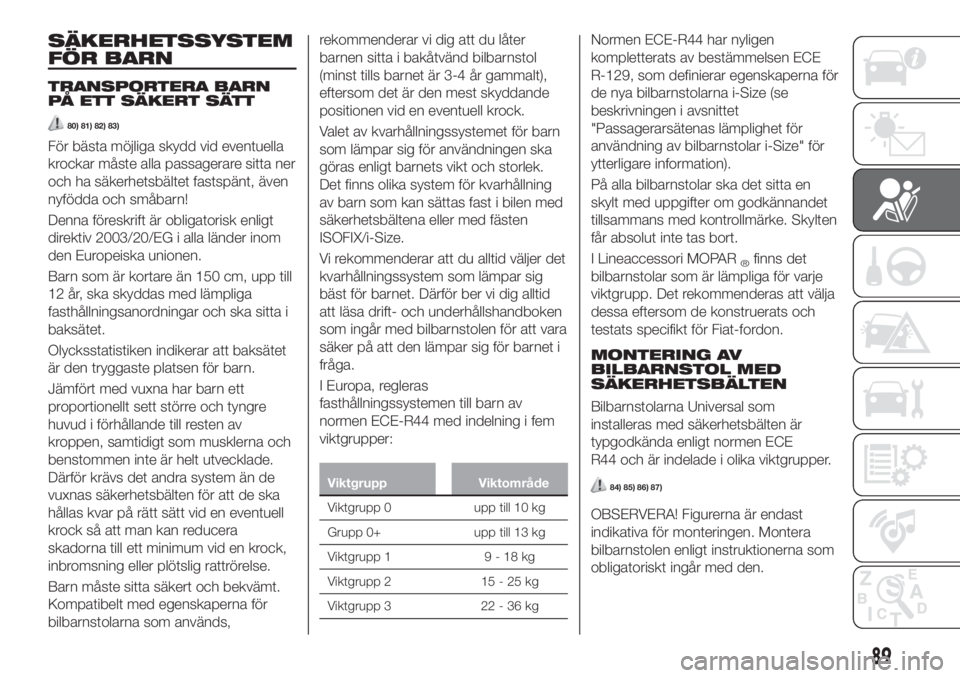

SÄKERHETSSYSTEM
FÖR BARN
TRANSPORTERA BARN
PÅ ETT SÄKERT SÄTT
80) 81) 82) 83)
För bästa möjliga skydd vid eventuella
krockar måste alla passagerare sitta ner
och ha säkerhetsbältet fastspänt, även
nyfödda och småbarn!
Denna föreskrift är obligatorisk enligt
direktiv 2003/20/EG i alla länder inom
den Europeiska unionen.
Barn som är kortare än 150 cm, upp till
12 år, ska skyddas med lämpliga
fasthållningsanordningar och ska sitta i
baksätet.
Olycksstatistiken indikerar att baksätet
är den tryggaste platsen för barn.
Jämfört med vuxna har barn ett
proportionellt sett större och tyngre
huvud i förhållande till resten av
kroppen, samtidigt som musklerna och
benstommen inte är helt utvecklade.
Därför krävs det andra system än de
vuxnas säkerhetsbälten för att de ska
hållas kvar på rätt sätt vid en eventuell
krock så att man kan reducera
skadorna till ett minimum vid en krock,
inbromsning eller plötslig rattrörelse.
Barn måste sitta säkert och bekvämt.
Kompatibelt med egenskaperna för
bilbarnstolarna som används,rekommenderar vi dig att du låter
barnen sitta i bakåtvänd bilbarnstol
(minst tills barnet är 3-4 år gammalt),
eftersom det är den mest skyddande
positionen vid en eventuell krock.
Valet av kvarhållningssystemet för barn
som lämpar sig för användningen ska
göras enligt barnets vikt och storlek.
Det finns olika system för kvarhållning
av barn som kan sättas fast i bilen med
säkerhetsbältena eller med fästen
ISOFIX/i-Size.
Vi rekommenderar att du alltid väljer det
kvarhållningssystem som lämpar sig
bäst för barnet. Därför ber vi dig alltid
att läsa drift- och underhållshandboken
som ingår med bilbarnstolen för att vara
säker på att den lämpar sig för barnet i
fråga.
I Europa, regleras
fasthållningssystemen till barn av
normen ECE-R44 med indelning i fem
viktgrupper:
Viktgrupp Viktområde
Viktgrupp 0 upp till 10 kg
Grupp 0+ upp till 13 kg
Viktgrupp 1 9 - 18 kg
Viktgrupp 2 15 - 25 kg
Viktgrupp 3 22 - 36 kg
Normen ECE-R44 har nyligen
kompletterats av bestämmelsen ECE
R-129, som definierar egenskaperna för
de nya bilbarnstolarna i-Size (se
beskrivningen i avsnittet
"Passagerarsätenas lämplighet för
användning av bilbarnstolar i-Size" för
ytterligare information).
På alla bilbarnstolar ska det sitta en
skylt med uppgifter om godkännandet
tillsammans med kontrollmärke. Skylten
får absolut inte tas bort.
I Lineaccessori MOPAR
®finns det
bilbarnstolar som är lämpliga för varje
viktgrupp. Det rekommenderas att välja
dessa eftersom de konstruerats och
testats specifikt för Fiat-fordon.
MONTERING AV
BILBARNSTOL MED
SÄKERHETSBÄLTEN
Bilbarnstolarna Universal som
installeras med säkerhetsbälten är
typgodkända enligt normen ECE
R44 och är indelade i olika viktgrupper.
84) 85) 86) 87)
OBSERVERA! Figurerna är endast
indikativa för monteringen. Montera
bilbarnstolen enligt instruktionerna som
obligatoriskt ingår med den.
89

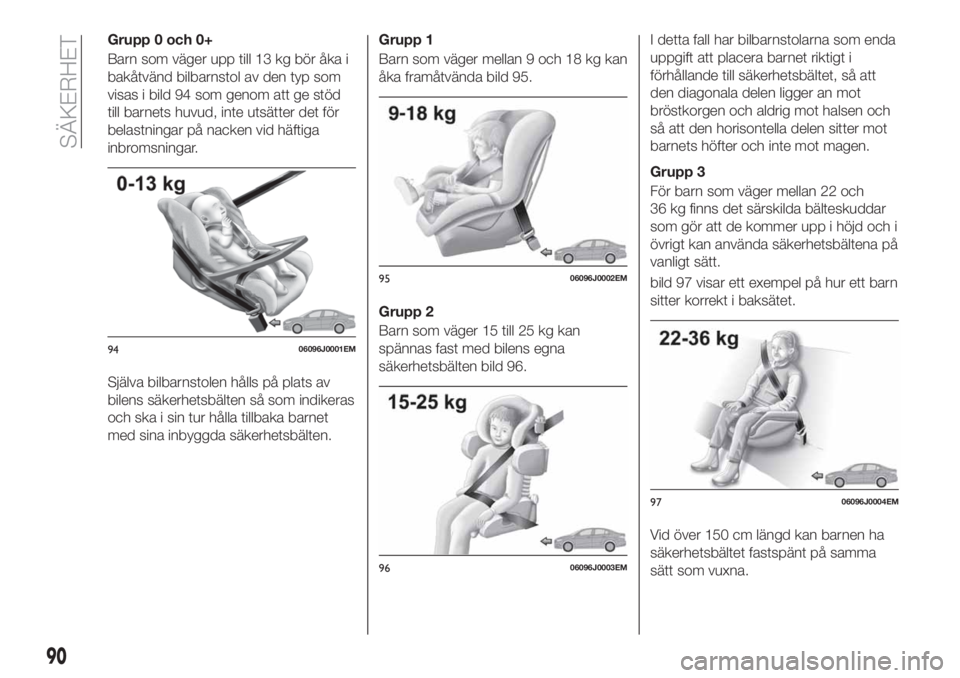

Grupp 0 och 0+
Barn som väger upp till 13 kg bör åka i
bakåtvänd bilbarnstol av den typ som
visas i bild 94 som genom att ge stöd
till barnets huvud, inte utsätter det för
belastningar på nacken vid häftiga
inbromsningar.
Själva bilbarnstolen hålls på plats av
bilens säkerhetsbälten så som indikeras
och ska i sin tur hålla tillbaka barnet
med sina inbyggda säkerhetsbälten.Grupp 1
Barn som väger mellan 9 och 18 kg kan
åka framåtvända bild 95.
Grupp 2
Barn som väger 15 till 25 kg kan
spännas fast med bilens egna
säkerhetsbälten bild 96.I detta fall har bilbarnstolarna som enda
uppgift att placera barnet riktigt i
förhållande till säkerhetsbältet, så att
den diagonala delen ligger an mot
bröstkorgen och aldrig mot halsen och
så att den horisontella delen sitter mot
barnets höfter och inte mot magen.
Grupp 3
För barn som väger mellan 22 och
36 kg finns det särskilda bälteskuddar
som gör att de kommer upp i höjd och i
övrigt kan använda säkerhetsbältena på
vanligt sätt.
bild 97 visar ett exempel på hur ett barn
sitter korrekt i baksätet.
Vid över 150 cm längd kan barnen ha
säkerhetsbältet fastspänt på samma
sätt som vuxna.
9406096J0001EM
9506096J0002EM
9606096J0003EM
9706096J0004EM
90
SÄKERHET

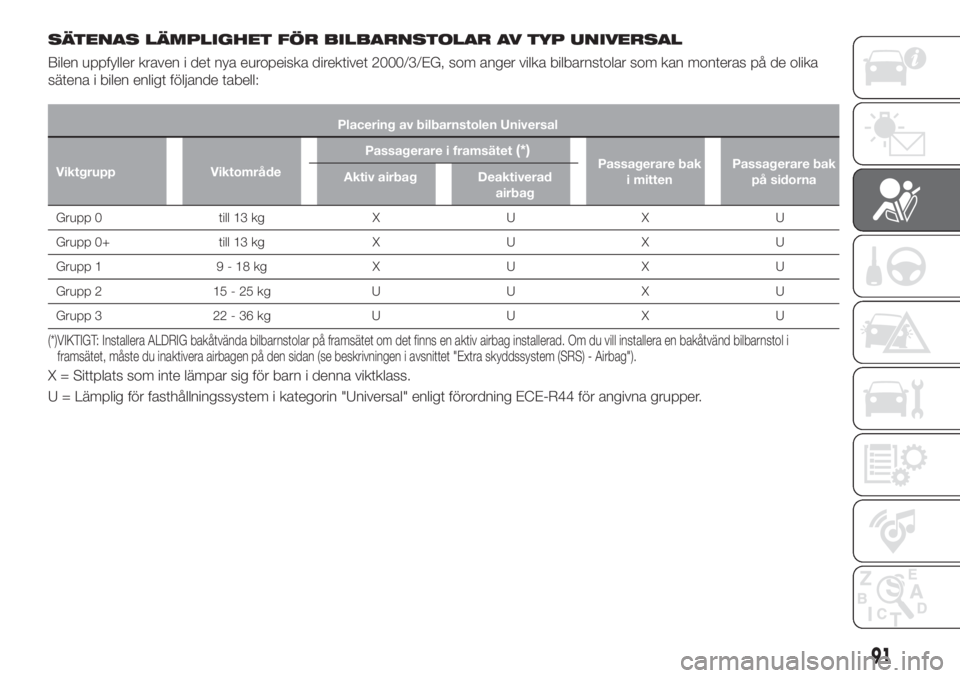

SÄTENAS LÄMPLIGHET FÖR BILBARNSTOLAR AV TYP UNIVERSAL
Bilen uppfyller kraven i det nya europeiska direktivet 2000/3/EG, som anger vilka bilbarnstolar som kan monteras på de olika
sätena i bilen enligt följande tabell:
Placering av bilbarnstolen Universal
Viktgrupp ViktområdePassagerare i framsätet
(*)Passagerare bak
i mittenPassagerare bak
på sidorna Aktiv airbag Deaktiverad
airbag
Grupp 0 till 13 kg X U X U
Grupp 0+ till 13 kg X U X U
Grupp 1 9 - 18 kg X U X U
Grupp 2 15 - 25 kg U U X U
Grupp 3 22 - 36 kg U U X U
(*)VIKTIGT: Installera ALDRIG bakåtvända bilbarnstolar på framsätet om det finns en aktiv airbag installerad. Om du vill installera en bakåtvänd bilbarnstol i
framsätet, måste du inaktivera airbagen på den sidan (se beskrivningen i avsnittet "Extra skyddssystem (SRS) - Airbag").
X = Sittplats som inte lämpar sig för barn i denna viktklass.
U = Lämplig för fasthållningssystem i kategorin "Universal" enligt förordning ECE-R44 för angivna grupper.
91

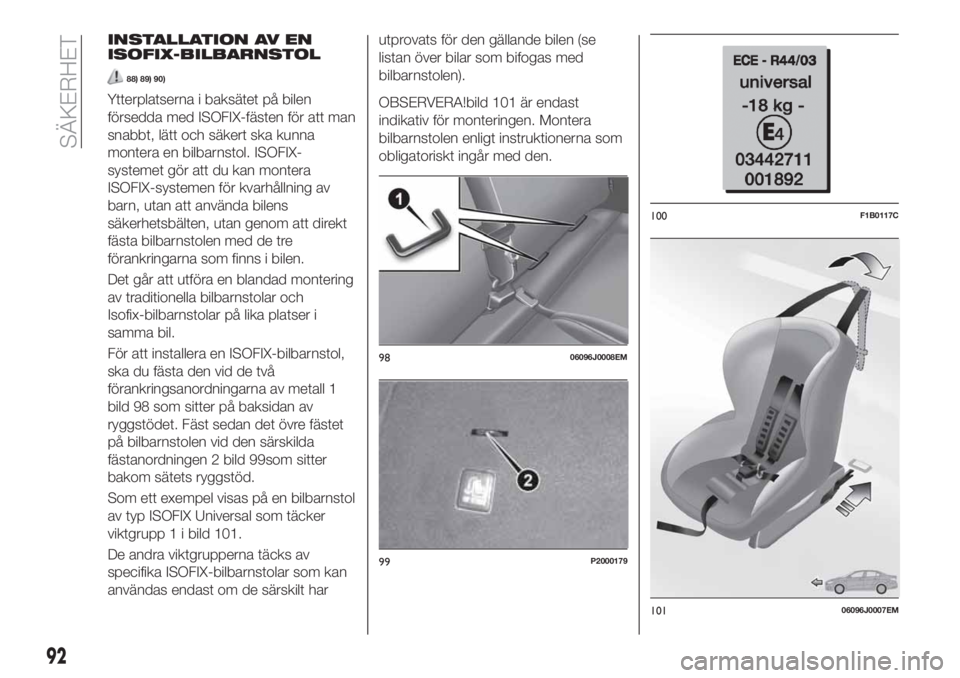

INSTALLATION AV EN
ISOFIX-BILBARNSTOL
88) 89) 90)
Ytterplatserna i baksätet på bilen
försedda med ISOFIX-fästen för att man
snabbt, lätt och säkert ska kunna
montera en bilbarnstol. ISOFIX-
systemet gör att du kan montera
ISOFIX-systemen för kvarhållning av
barn, utan att använda bilens
säkerhetsbälten, utan genom att direkt
fästa bilbarnstolen med de tre
förankringarna som finns i bilen.
Det går att utföra en blandad montering
av traditionella bilbarnstolar och
Isofix-bilbarnstolar på lika platser i
samma bil.
För att installera en ISOFIX-bilbarnstol,
ska du fästa den vid de två
förankringsanordningarna av metall 1
bild 98 som sitter på baksidan av
ryggstödet. Fäst sedan det övre fästet
på bilbarnstolen vid den särskilda
fästanordningen 2 bild 99som sitter
bakom sätets ryggstöd.
Som ett exempel visas på en bilbarnstol
av typ ISOFIX Universal som täcker
viktgrupp 1 i bild 101.
De andra viktgrupperna täcks av
specifika ISOFIX-bilbarnstolar som kan
användas endast om de särskilt harutprovats för den gällande bilen (se
listan över bilar som bifogas med
bilbarnstolen).OBSERVERA!bild 101 är endast
indikativ för monteringen. Montera
bilbarnstolen enligt instruktionerna som
obligatoriskt ingår med den.
9806096J0008EM
99P2000179
100F1B0117C
10106096J0007EM
92
SÄKERHET

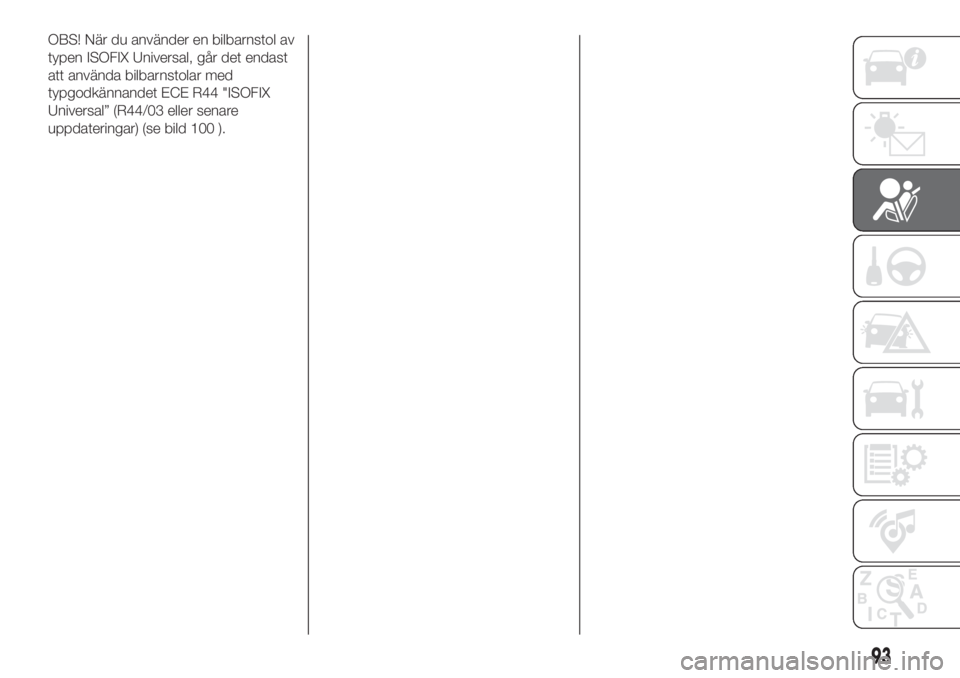

OBS! När du använder en bilbarnstol av
typen ISOFIX Universal, går det endast
att använda bilbarnstolar med
typgodkännandet ECE R44 "ISOFIX
Universal” (R44/03 eller senare
uppdateringar) (se bild 100 ).
93

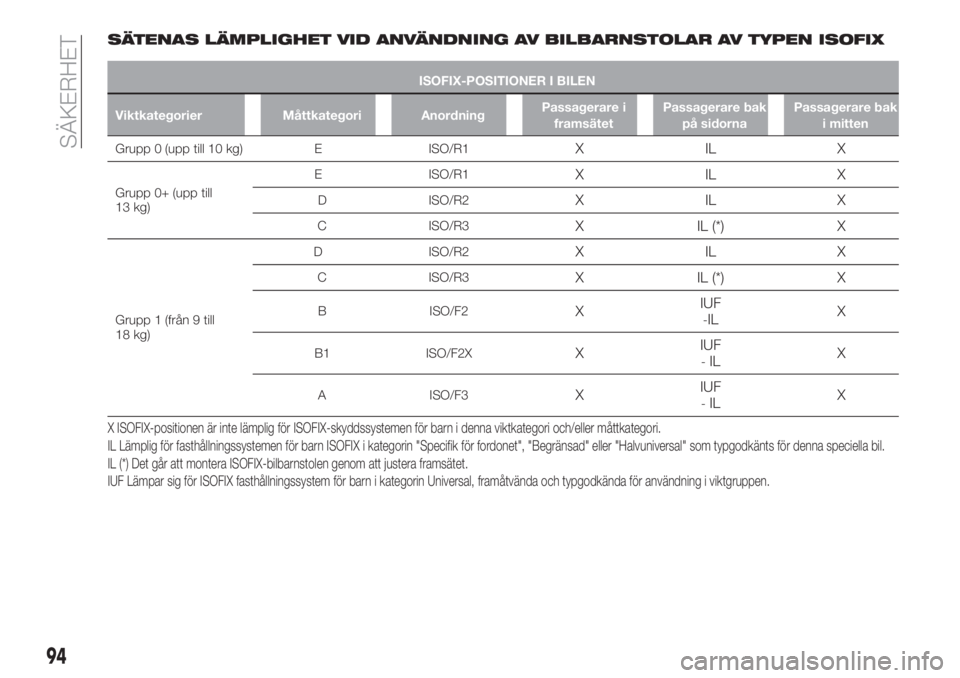

SÄTENAS LÄMPLIGHET VID ANVÄNDNING AV BILBARNSTOLAR AV TYPEN ISOFIX
ISOFIX-POSITIONER I BILEN
Viktkategorier Måttkategori AnordningPassagerare i
framsätetPassagerare bak
på sidornaPassagerare bak
i mitten
Grupp 0 (upp till 10 kg) E ISO/R1XILX
Grupp 0+ (upp till
13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Grupp 1 (från 9 till
18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF-ILX
B1 ISO/F2XXIUF-ILX
A ISO/F3XIUF-ILX
X ISOFIX-positionen är inte lämplig för ISOFIX-skyddssystemen för barn i denna viktkategori och/eller måttkategori.
IL Lämplig för fasthållningssystemen för barn ISOFIX i kategorin "Specifik för fordonet", "Begränsad" eller "Halvuniversal" som typgodkänts för denna speciella bil.
IL (*) Det går att montera ISOFIX-bilbarnstolen genom att justera framsätet.
IUF Lämpar sig för ISOFIX fasthållningssystem för barn i kategorin Universal, framåtvända och typgodkända för användning i viktgruppen.
94
SÄKERHET

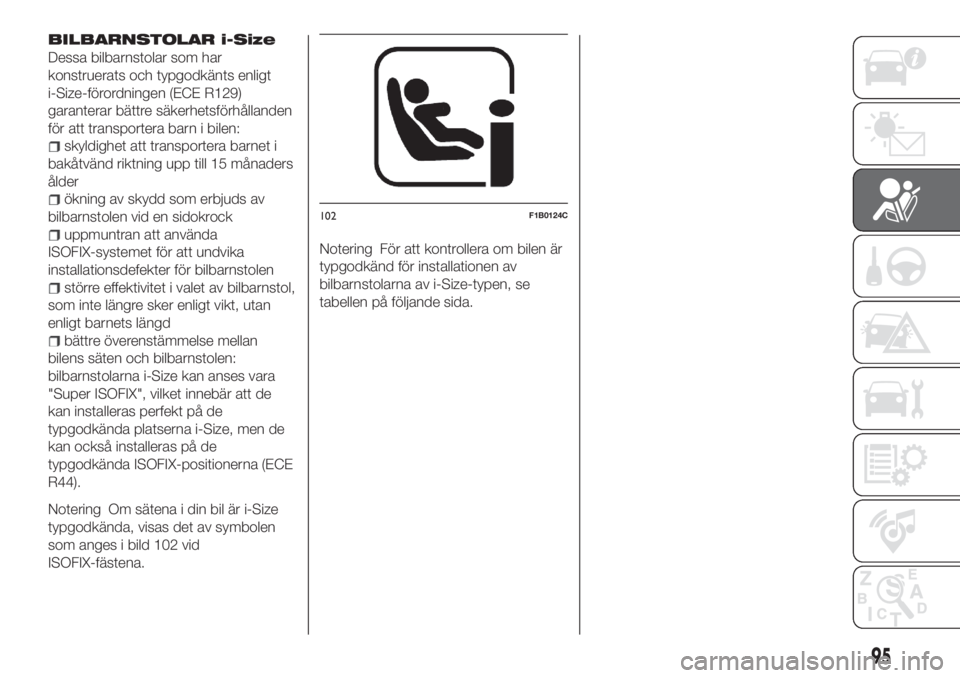

BILBARNSTOLAR i-Size
Dessa bilbarnstolar som har
konstruerats och typgodkänts enligt
i-Size-förordningen (ECE R129)
garanterar bättre säkerhetsförhållanden
för att transportera barn i bilen:
skyldighet att transportera barnet i
bakåtvänd riktning upp till 15 månaders
ålder
ökning av skydd som erbjuds av
bilbarnstolen vid en sidokrock
uppmuntran att använda
ISOFIX-systemet för att undvika
installationsdefekter för bilbarnstolen
större effektivitet i valet av bilbarnstol,
som inte längre sker enligt vikt, utan
enligt barnets längd
bättre överenstämmelse mellan
bilens säten och bilbarnstolen:
bilbarnstolarna i-Size kan anses vara
"Super ISOFIX", vilket innebär att de
kan installeras perfekt på de
typgodkända platserna i-Size, men de
kan också installeras på de
typgodkända ISOFIX-positionerna (ECE
R44).
Notering Om sätena i din bil är i-Size
typgodkända, visas det av symbolen
som anges i bild 102 vid
ISOFIX-fästena.Notering För att kontrollera om bilen är
typgodkänd för installationen av
bilbarnstolarna av i-Size-typen, se
tabellen på följande sida.
102F1B0124C
95

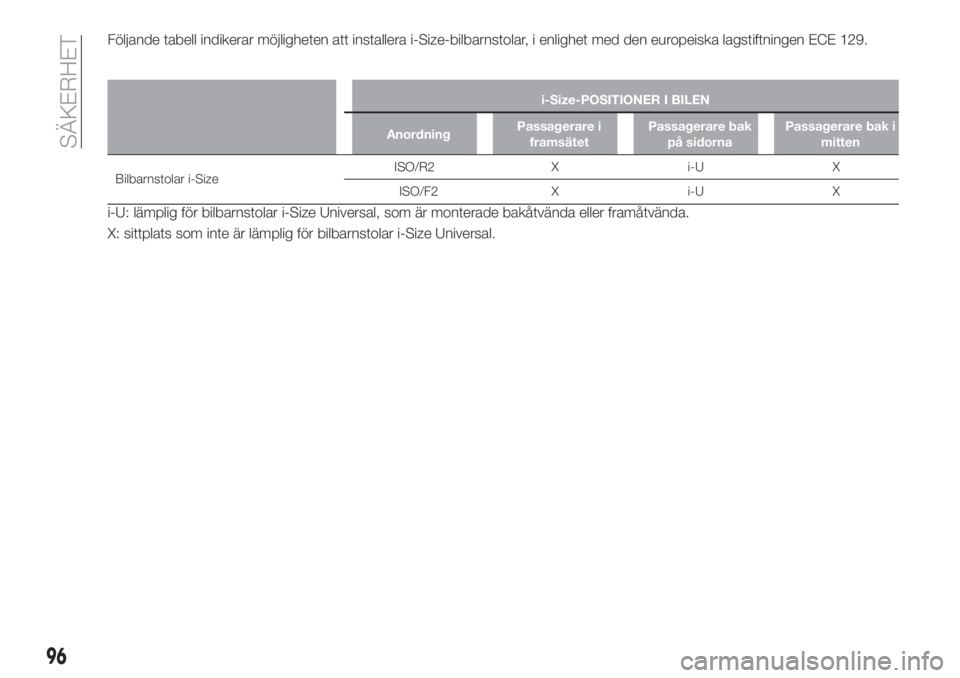

Följande tabell indikerar möjligheten att installera i-Size-bilbarnstolar, i enlighet med den europeiska lagstiftningen ECE 129.
i-Size-POSITIONER I BILEN
AnordningPassagerare i
framsätetPassagerare bak
på sidornaPassagerare bak i
mitten
Bilbarnstolar i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
i-U: lämplig för bilbarnstolar i-Size Universal, som är monterade bakåtvända eller framåtvända.
X: sittplats som inte är lämplig för bilbarnstolar i-Size Universal.
96
SÄKERHET

BILBARNSTOLAR SOM REKOMMENDERAS AV FIAT FÖR DIN BIL
Lineaccessori MOPAR®föreslår ett komplett sortiment med bilbarnstolar som spänns fast med trepunktsbältet eller genom
ISOFIX-fästanordningarna.
OBSERVERA! FCA rekommenderar att man installerar bilbarnstolen enligt de anvisningar som obligatoriskt ingår med den.
Viktgrupp Bilbarnstol Typ av bilbarnstol Installation av bilbarnstolen
Grupp 0+:
från födseln upp
till 13 kg
från 40 till 80 cm
BeSafe iZi Go Modular
Fiats beställningsnummer: 71808564
Bilbarnstol Universal/i-Size.
Om du installerar bilbarnstolen
bakåtvänd genom att endast
använda bilens säkerhetsbälten,
eller den särskilda i-Size-fästen
(som köps separat) samt bilens
ISOFIX-fästen.
Den ska installeras på de yttre
sittplatserna i baksätet. ++
BeSafe iZi Modular i-Size Base
Fiats beställningsnummer: 71808566
97

Viktgrupp Bilbarnstol Typ av bilbarnstol Installation av bilbarnstolen
Grupp 0+/1:
från 9 till 18 kg
från 67 till 105 cm
BeSafe iZi Modular i-Size
Fiats beställningsnummer: 71808565
Typgodkänd bilbarnstol i-Size.
Den skainstalleras på bilen
tillsammans med underredet iZi
Modular i-Size Base (säljs
separat). Den kan installeras
både i körriktningen och i motsatt
riktning (se bilbarnstolens
bruksanvisning). ++
BeSafe iZi Modular i-Size Base
Fiats beställningsnummer: 71808566
Grupp 2+:
från 15 till 25 kg
från 95 till 135 cm
Britax Römer KidFix XP
(berörda versioner och marknader)
Fiats beställningsnummer: 71807984Den ska endast installeras
framåtvänd genom att använda
trepunktsbältet och eventuellt
ISOFIX-fästanordningarna i bilen.
Fiat råder dig att installera
den genom att använda
ISOFIX-förankringarna på
bilen.
Den ska installeras på de yttre
sittplatserna i baksätet.
