1 — Manöverratt för reglering av
lufttemperaturen (blandning av varm/kall
luft):
Rött område = varm luft;
Blått område = kall luft.
2 — Manöverratt för aktivering/reglering
av fläkten:
0 = avstängd fläkt
1-2-3 = ventilationshastighet;
4= ventilation vid maximal
hastighet.
3 — knapp för att sätta på/stänga av
invändig cirkulationsluft.
4 — manöverratt för luftdistribution:
luftutsläpp från de mittre ventilerna
och sidventilerna
luftutsläpp från de mittre ventilerna,
sidventilerna och spridarna vid
fotområdet fram och bak
luftutsläpp från spridarna vid
fotområdet fram och bak samt ett
lätt luftflöde även från
sidoventilerna på panelen
luftutsläpp från spridarna vid
fotområdet fram, bak, vid
vindrutan, vid sidorutorna samt ett
lätt luftflöde även från
sidoventilerna på panelen
luftutsläpp vid vindrutan, vid
sidorutorna samt ett lätt luftflöde
även från sidoventilerna på
panelen
5 — Knapp för att sätta på/stänga av
klimatanläggningen.
6 — Knapp för aktivering/inaktivering av
avimning/avfrostning av eluppvärmd
bakruta.
29

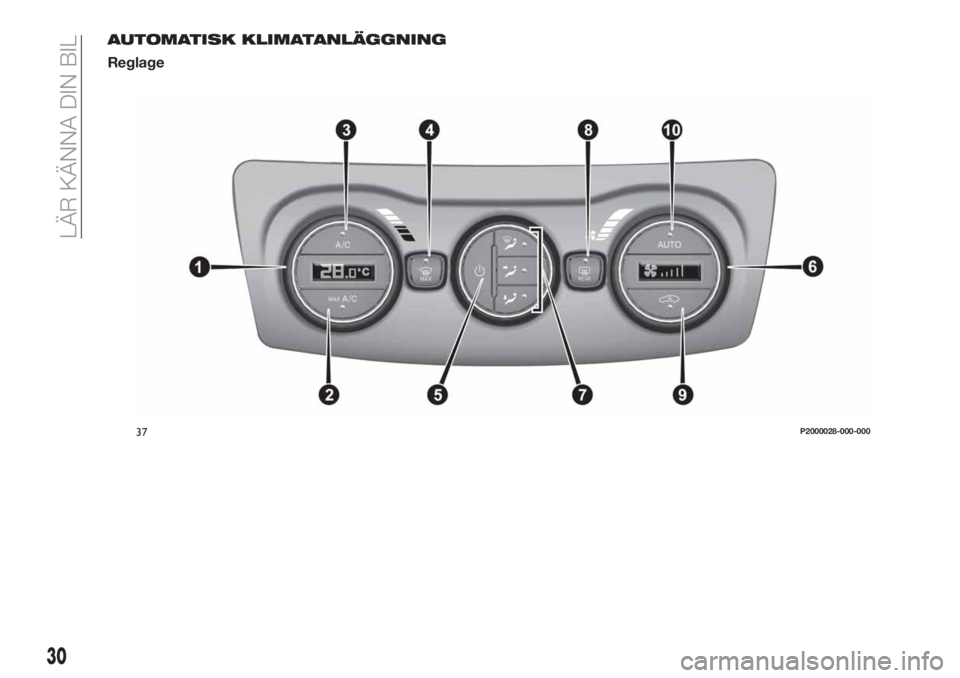

AUTOMATISK KLIMATANLÄGGNING
Reglage
37P2000028-000-000
30
LÄR KÄNNA DIN BIL

1 - manöverratt för reglering av
temperaturen i kupén. Den inställda
temperaturen visas på displayen;
2 - knapp för aktivering av funktionen
MAX A/C;
3- knapp för att sätta på/stänga av
klimatanläggningens kompressor;
4 - knapp för aktivering av MAX
DEF-funktionen (snabb avfrostning/
avimning av framrutorna);
5 - knapp för aktivering/inaktivering av
klimatanläggningen;
6 - manöverratt för reglering av
fläkthastigheten. Den inställda
hastigheten visas på displayen;
7- knappar för val av luftflöde;
8 - knapp för att sätta på/stänga av
eluppvärmd bakruta;
9 - knapp för att sätta på/stänga av
invändig cirkulationsluft;
10 - knapp för aktivering av AUTO
(automatisk funktion).
Välja luftfördelningen.
Genom att trycka på knapparna/
/går det att ställa in en av sju
möjliga luftdistributioner manuellt:
Luftflöde mot ventilerna på
vindrutan och sidorutorna fram för
avimning/avfrostning av rutorna.
Luftflöde mot mittventilerna och
instrumentpanelens sidoventiler för
ventilation av överkroppen och
ansiktet under den varma årstiden.
Luftflöde mot ventilerna för
fotområdet fram och bak. Detta
luftflöde ger den snabbaste
uppvärmningen av
passagerarutrymmet och en tydlig
upplevelse av värme.
+Fördelning av luftflödet mellan
ventilerna för fotområdet
(varmare luft) och ventilerna i
mitten och på sidan av
instrumentpanelen (svalare
luft). Denna fördelning är
idealisk under vår och höst då
förekomsten av sol är
oregelbunden.
+Fördelning av luftflödet från
luftspridarna i fotområdet och
luftspridarna för vindrutan och
sidorutorna fram. Denna
fördelning av luften ger en bra
uppvärmning av kupén och
motverkar imma på rutorna.
I läget AUTO styr klimatanläggningen
luftflödet automatiskt (lysdioderna på
knapparna 7 är släckta). Luftflödet
indikeras av lysdioder som tänds på de
valda knapparna vid en manuell
inställning.I kombinationsläge aktiverar en
knapptryckning den aktuella funktionen
tillsammans med de redan aktiverade
funktionerna. Om man däremot trycker
på knapp till redan aktiverad funktion
kommer denna att avbrytas och
lysdioderna att sluta lysa. Tryck på
AUTO för att återställa den automatiska
styrningen av luftflödet efter manuella
inställningar.
Start&Stop(om tillgänglig)
Den automatiska klimatanläggningen
hanterar Start&Stop-systemet (motorn
är avstängd när bilens hastighet är
0 km/tim.) för att garantera en lämplig
och behaglig temperatur inuti bilen.
Med aktiverat Start&Stop-system
(motorn avstängd och bilen står stilla),
inaktiveras alltid den automatiska
hanteringen av återcirkulationen genom
att bibehålla luftintag utifrån för att
minska möjligheten till bildning av imma
på rutorna (då kompressorn är
avstängd).
31

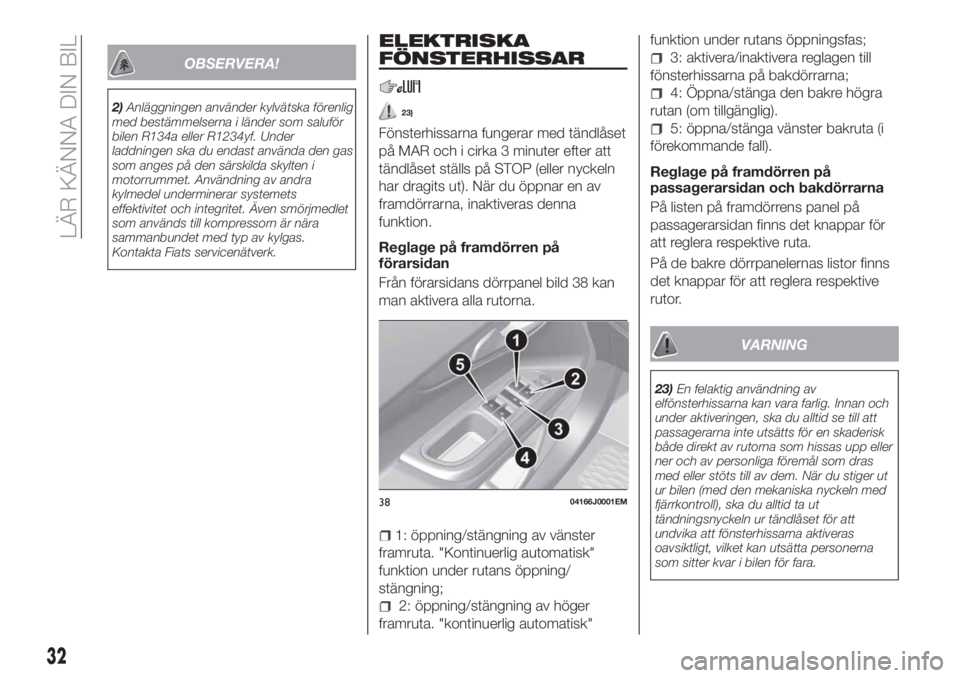

OBSERVERA!
2)Anläggningen använder kylvätska förenlig
med bestämmelserna i länder som saluför
bilen R134a eller R1234yf. Under
laddningen ska du endast använda den gas
som anges på den särskilda skylten i
motorrummet. Användning av andra
kylmedel underminerar systemets
effektivitet och integritet. Även smörjmedlet
som används till kompressorn är nära
sammanbundet med typ av kylgas.
Kontakta Fiats servicenätverk.
ELEKTRISKA
FÖNSTERHISSAR
23)
Fönsterhissarna fungerar med tändlåset
på MAR och i cirka 3 minuter efter att
tändlåset ställs på STOP (eller nyckeln
har dragits ut). När du öppnar en av
framdörrarna, inaktiveras denna
funktion.
Reglage på framdörren på
förarsidan
Från förarsidans dörrpanel bild 38 kan
man aktivera alla rutorna.
1: öppning/stängning av vänster
framruta. "Kontinuerlig automatisk"
funktion under rutans öppning/
stängning;
2: öppning/stängning av höger
framruta. "kontinuerlig automatisk"funktion under rutans öppningsfas;
3: aktivera/inaktivera reglagen till
fönsterhissarna på bakdörrarna;
4: Öppna/stänga den bakre högra
rutan (om tillgänglig).
5: öppna/stänga vänster bakruta (i
förekommande fall).
Reglage på framdörren på
passagerarsidan och bakdörrarna
På listen på framdörrens panel på
passagerarsidan finns det knappar för
att reglera respektive ruta.
På de bakre dörrpanelernas listor finns
det knappar för att reglera respektive
rutor.
VARNING
23)En felaktig användning av
elfönsterhissarna kan vara farlig. Innan och
under aktiveringen, ska du alltid se till att
passagerarna inte utsätts för en skaderisk
både direkt av rutorna som hissas upp eller
ner och av personliga föremål som dras
med eller stöts till av dem. När du stiger ut
ur bilen (med den mekaniska nyckeln med
fjärrkontroll), ska du alltid ta ut
tändningsnyckeln ur tändlåset för att
undvika att fönsterhissarna aktiveras
oavsiktligt, vilket kan utsätta personerna
som sitter kvar i bilen för fara.
3804166J0001EM
32
LÄR KÄNNA DIN BIL

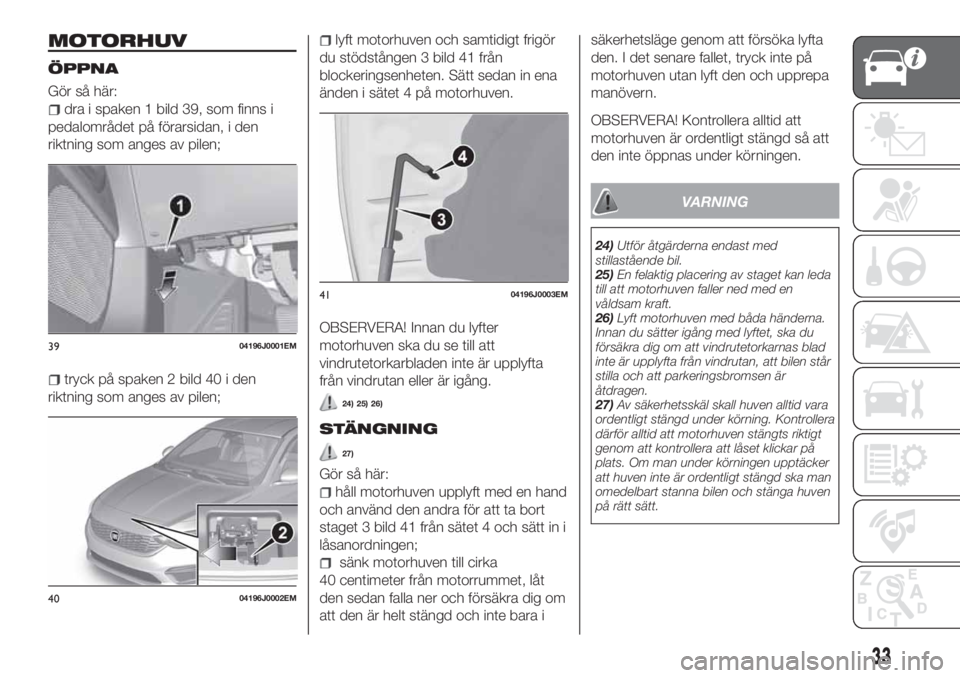

MOTORHUV
ÖPPNA
Gör så här:
dra i spaken 1 bild 39, som finns i
pedalområdet på förarsidan, i den
riktning som anges av pilen;
tryck på spaken 2 bild 40 i den
riktning som anges av pilen;
lyft motorhuven och samtidigt frigör
du stödstången 3 bild 41 från
blockeringsenheten. Sätt sedan in ena
änden i sätet 4 på motorhuven.
OBSERVERA! Innan du lyfter
motorhuven ska du se till att
vindrutetorkarbladen inte är upplyfta
från vindrutan eller är igång.
24) 25) 26)
STÄNGNING
27)
Gör så här:
håll motorhuven upplyft med en hand
och använd den andra för att ta bort
staget 3 bild 41 från sätet 4 och sätt in i
låsanordningen;
sänk motorhuven till cirka
40 centimeter från motorrummet, låt
den sedan falla ner och försäkra dig om
att den är helt stängd och inte bara isäkerhetsläge genom att försöka lyfta
den. I det senare fallet, tryck inte på
motorhuven utan lyft den och upprepa
manövern.
OBSERVERA! Kontrollera alltid att
motorhuven är ordentligt stängd så att
den inte öppnas under körningen.
VARNING
24)Utför åtgärderna endast med
stillastående bil.
25)En felaktig placering av staget kan leda
till att motorhuven faller ned med en
våldsam kraft.
26)Lyft motorhuven med båda händerna.
Innan du sätter igång med lyftet, ska du
försäkra dig om att vindrutetorkarnas blad
inte är upplyfta från vindrutan, att bilen står
stilla och att parkeringsbromsen är
åtdragen.
27)Av säkerhetsskäl skall huven alltid vara
ordentligt stängd under körning. Kontrollera
därför alltid att motorhuven stängts riktigt
genom att kontrollera att låset klickar på
plats. Om man under körningen upptäcker
att huven inte är ordentligt stängd ska man
omedelbart stanna bilen och stänga huven
på rätt sätt.
3904196J0001EM
4004196J0002EM
4104196J0003EM
33

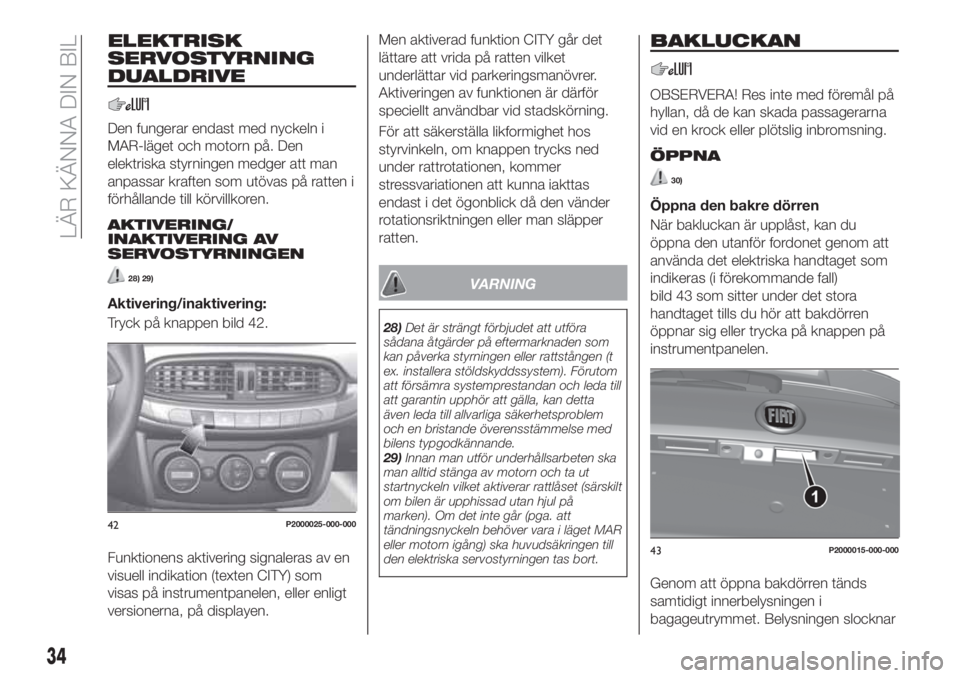

ELEKTRISK
SERVOSTYRNING
DUALDRIVE
Den fungerar endast med nyckeln i
MAR-läget och motorn på. Den
elektriska styrningen medger att man
anpassar kraften som utövas på ratten i
förhållande till körvillkoren.
AKTIVERING/
INAKTIVERING AV
SERVOSTYRNINGEN
28) 29)
Aktivering/inaktivering:
Tryck på knappen bild 42.
Funktionens aktivering signaleras av en
visuell indikation (texten CITY) som
visas på instrumentpanelen, eller enligt
versionerna, på displayen.Men aktiverad funktion CITY går det
lättare att vrida på ratten vilket
underlättar vid parkeringsmanövrer.
Aktiveringen av funktionen är därför
speciellt användbar vid stadskörning.
För att säkerställa likformighet hos
styrvinkeln, om knappen trycks ned
under rattrotationen, kommer
stressvariationen att kunna iakttas
endast i det ögonblick då den vänder
rotationsriktningen eller man släpper
ratten.
VARNING
28)Det är strängt förbjudet att utföra
sådana åtgärder på eftermarknaden som
kan påverka styrningen eller rattstången (t
ex. installera stöldskyddssystem). Förutom
att försämra systemprestandan och leda till
att garantin upphör att gälla, kan detta
även leda till allvarliga säkerhetsproblem
och en bristande överensstämmelse med
bilens typgodkännande.
29)Innan man utför underhållsarbeten ska
man alltid stänga av motorn och ta ut
startnyckeln vilket aktiverar rattlåset (särskilt
om bilen är upphissad utan hjul på
marken). Om det inte går (pga. att
tändningsnyckeln behöver vara i läget MAR
eller motorn igång) ska huvudsäkringen till
den elektriska servostyrningen tas bort.
BAKLUCKAN
OBSERVERA! Res inte med föremål på
hyllan, då de kan skada passagerarna
vid en krock eller plötslig inbromsning.
ÖPPNA
30)
Öppna den bakre dörren
När bakluckan är upplåst, kan du
öppna den utanför fordonet genom att
använda det elektriska handtaget som
indikeras (i förekommande fall)
bild 43 som sitter under det stora
handtaget tills du hör att bakdörren
öppnar sig eller trycka på knappen på
instrumentpanelen.
Genom att öppna bakdörren tänds
samtidigt innerbelysningen i
bagageutrymmet. Belysningen slocknar
42P2000025-000-000
43P2000015-000-000
34
LÄR KÄNNA DIN BIL

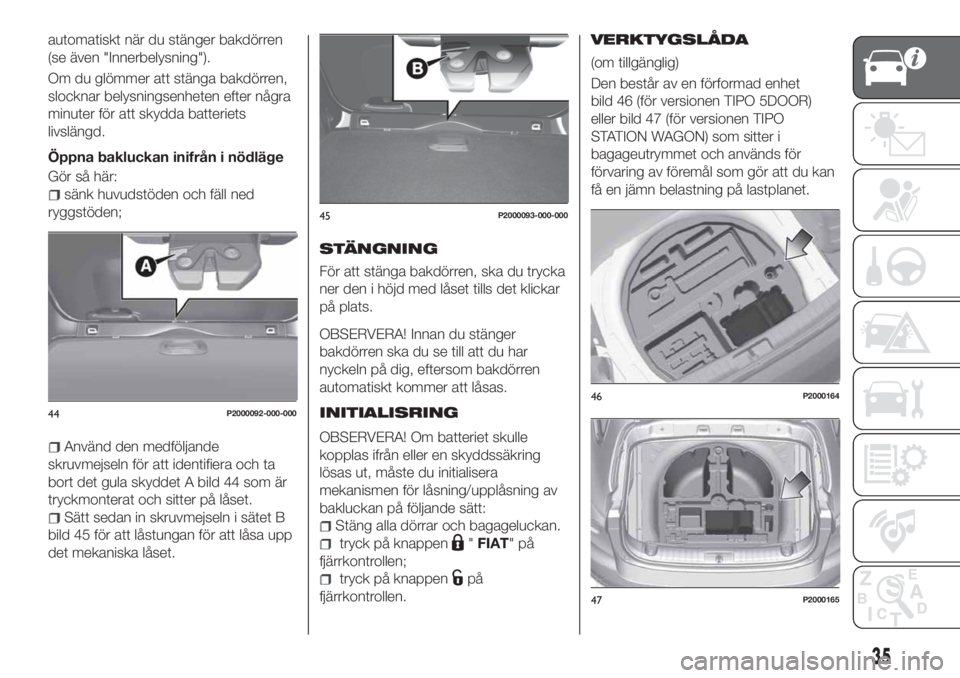

automatiskt när du stänger bakdörren
(se även "Innerbelysning").
Om du glömmer att stänga bakdörren,
slocknar belysningsenheten efter några
minuter för att skydda batteriets
livslängd.
Öppna bakluckan inifrån i nödläge
Gör så här:
sänk huvudstöden och fäll ned
ryggstöden;
Använd den medföljande
skruvmejseln för att identifiera och ta
bort det gula skyddet A bild 44 som är
tryckmonterat och sitter på låset.
Sätt sedan in skruvmejseln i sätet B
bild 45 för att låstungan för att låsa upp
det mekaniska låset.
STÄNGNING
För att stänga bakdörren, ska du trycka
ner den i höjd med låset tills det klickar
på plats.
OBSERVERA! Innan du stänger
bakdörren ska du se till att du har
nyckeln på dig, eftersom bakdörren
automatiskt kommer att låsas.
INITIALISRING
OBSERVERA! Om batteriet skulle
kopplas ifrån eller en skyddssäkring
lösas ut, måste du initialisera
mekanismen för låsning/upplåsning av
bakluckan på följande sätt:
Stäng alla dörrar och bagageluckan.
tryck på knappen"FIAT"på
fjärrkontrollen;
tryck på knappenpå
fjärrkontrollen.
VERKTYGSLÅDA
(om tillgänglig)
Den består av en förformad enhet
bild 46 (för versionen TIPO 5DOOR)
eller bild 47 (för versionen TIPO
STATION WAGON) som sitter i
bagageutrymmet och används för
förvaring av föremål som gör att du kan
få en jämn belastning på lastplanet.
44P2000092-000-000
45P2000093-000-000
46P2000164
47P2000165
35

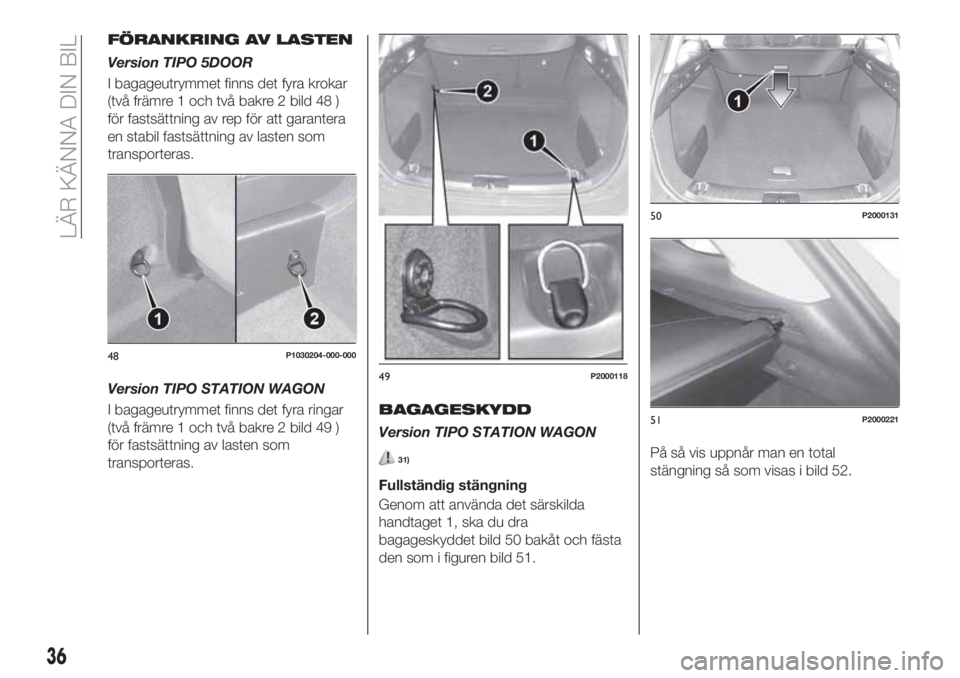

FÖRANKRING AV LASTEN
Version TIPO 5DOOR
I bagageutrymmet finns det fyra krokar
(två främre 1 och två bakre 2 bild 48 )
för fastsättning av rep för att garantera
en stabil fastsättning av lasten som
transporteras.
Version TIPO STATION WAGON
I bagageutrymmet finns det fyra ringar
(två främre 1 och två bakre 2 bild 49 )
för fastsättning av lasten som
transporteras.
BAGAGESKYDD
Version TIPO STATION WAGON
31)
Fullständig stängning
Genom att använda det särskilda
handtaget 1, ska du dra
bagageskyddet bild 50 bakåt och fästa
den som i figuren bild 51.På så vis uppnår man en total
stängning så som visas i bild 52.
48P1030204-000-000
49P2000118
50P2000131
51P2000221
36
LÄR KÄNNA DIN BIL

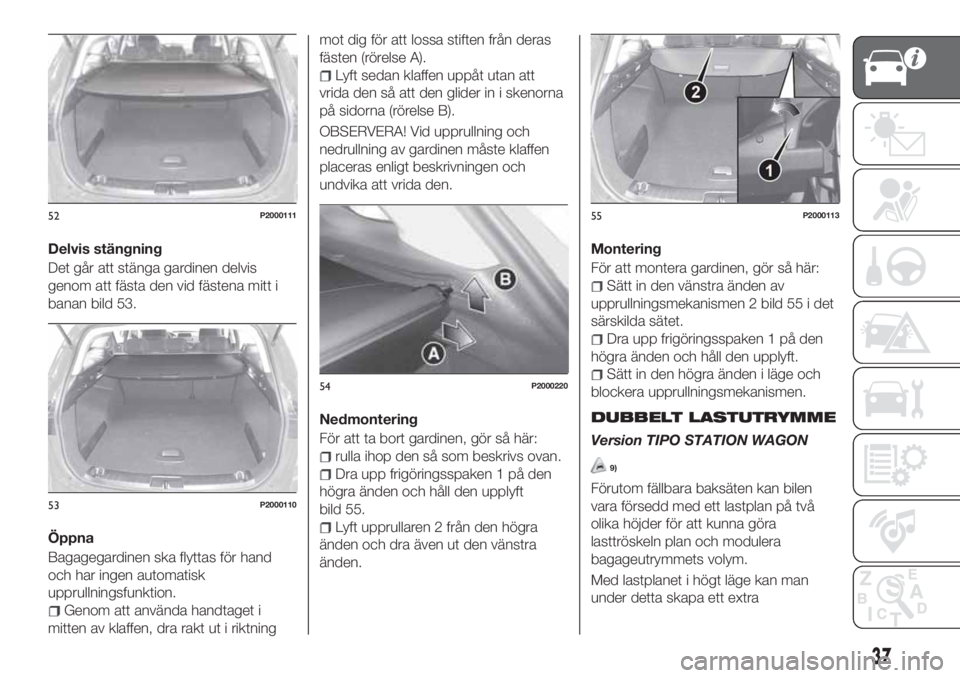

Delvis stängning
Det går att stänga gardinen delvis
genom att fästa den vid fästena mitt i
banan bild 53.
Öppna
Bagagegardinen ska flyttas för hand
och har ingen automatisk
upprullningsfunktion.
Genom att använda handtaget i
mitten av klaffen, dra rakt ut i riktningmot dig för att lossa stiften från deras
fästen (rörelse A).
Lyft sedan klaffen uppåt utan att
vrida den så att den glider in i skenorna
på sidorna (rörelse B).
OBSERVERA! Vid upprullning och
nedrullning av gardinen måste klaffen
placeras enligt beskrivningen och
undvika att vrida den.
Nedmontering
För att ta bort gardinen, gör så här:
rulla ihop den så som beskrivs ovan.
Dra upp frigöringsspaken 1 på den
högra änden och håll den upplyft
bild 55.
Lyft upprullaren 2 från den högra
änden och dra även ut den vänstra
änden.Montering
För att montera gardinen, gör så här:
Sätt in den vänstra änden av
upprullningsmekanismen 2 bild 55 i det
särskilda sätet.
Dra upp frigöringsspaken 1 på den
högra änden och håll den upplyft.
Sätt in den högra änden i läge och
blockera upprullningsmekanismen.
DUBBELT LASTUTRYMME
Version TIPO STATION WAGON
9)
Förutom fällbara baksäten kan bilen
vara försedd med ett lastplan på två
olika höjder för att kunna göra
lasttröskeln plan och modulera
bagageutrymmets volym.
Med lastplanet i högt läge kan man
under detta skapa ett extra
52P2000111
53P2000110
54P2000220
55P2000113
37

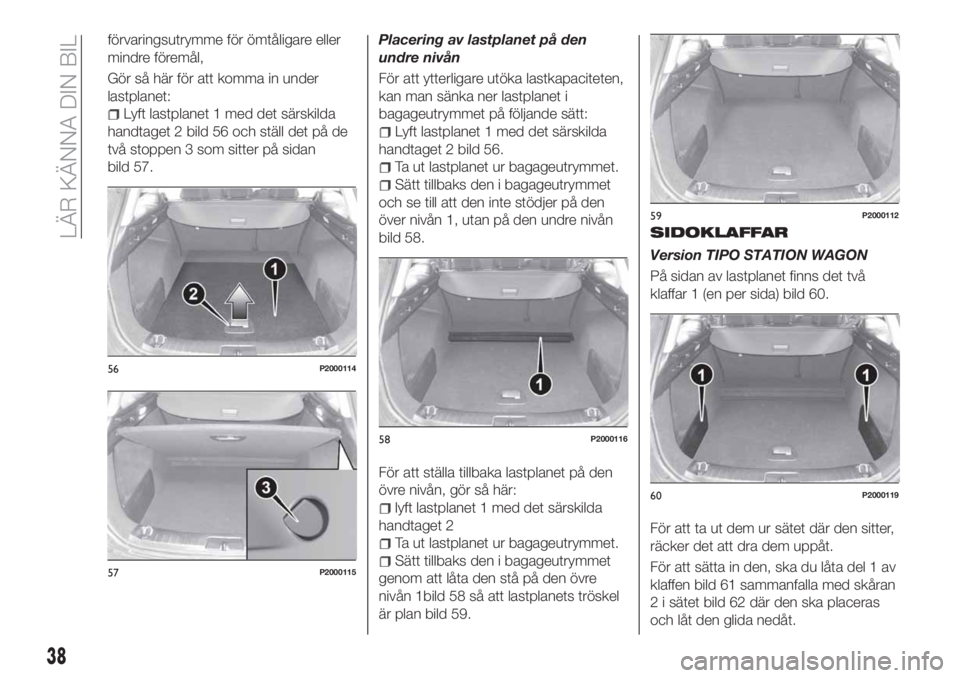

förvaringsutrymme för ömtåligare eller
mindre föremål,
Gör så här för att komma in under
lastplanet:
Lyft lastplanet 1 med det särskilda
handtaget 2 bild 56 och ställ det på de
två stoppen 3 som sitter på sidan
bild 57.Placering av lastplanet på den
undre nivån
För att ytterligare utöka lastkapaciteten,
kan man sänka ner lastplanet i
bagageutrymmet på följande sätt:
Lyft lastplanet 1 med det särskilda
handtaget 2 bild 56.
Ta ut lastplanet ur bagageutrymmet.
Sätt tillbaks den i bagageutrymmet
och se till att den inte stödjer på den
över nivån 1, utan på den undre nivån
bild 58.
För att ställa tillbaka lastplanet på den
övre nivån, gör så här:
lyft lastplanet 1 med det särskilda
handtaget 2
Ta ut lastplanet ur bagageutrymmet.
Sätt tillbaks den i bagageutrymmet
genom att låta den stå på den övre
nivån 1bild 58 så att lastplanets tröskel
är plan bild 59.
SIDOKLAFFAR
Version TIPO STATION WAGON
På sidan av lastplanet finns det två
klaffar 1 (en per sida) bild 60.
För att ta ut dem ur sätet där den sitter,
räcker det att dra dem uppåt.
För att sätta in den, ska du låta del 1 av
klaffen bild 61 sammanfalla med skåran
2 i sätet bild 62 där den ska placeras
och låt den glida nedåt.
56P2000114
57P2000115
58P2000116
59P2000112
60P2000119
38
LÄR KÄNNA DIN BIL
