FIAT TIPO 5DOORS STATION WAGON 2019 Drift- och underhållshandbok (in Swedish)

INSTÄLLBAR FLERFUNKTIONSDISPLAY — LPG-VERSION
1. Hastighetsmätare 2. Digital bensinnivåindikator med varningslampa för reservtanken 3. Display 4. Digital
LPG-nivåindikator med varningslampa för reservtank 5. Varvtalsräknare.
OBSERVERA! Belysningen av grafiken på instrumentpanelen kan variera alltefter version.
73PGL6J0020
49

DISPLAY
BESKRIVNING
Bilen kan förses med en display som
kan ge användbar information till
föraren medan han kör bilen.
Med tändningsnyckeln på STOP och
med utdragen tändningsnyckel, när
man öppnar eller stänger en dörr, visar
displayen totalt antal körda kilometer
(eller miles) under några sekunder.
VÄXELINDIKATOR
Gear Shift Indicator-systemet (GSI) ger
föraren förslag om rätt stund för växling
genom en särskild indikation (2
bild 74 för versioner med
flerfunktionsdisplay eller 4 bild 75 för
versioner med inställbar
flerfunktionsdisplay) på
instrumentpanelens display.
Med hjälp av GSI meddelas föraren om
att övergången till en annan växel kan
minska bränsleförbrukningen.
När symbolen
visas på displayen,
rekommenderar GSI att du övergår till
en högre växel, medan symbolen
som visas på displayen, innebär att
GSI rekommenderar att du väljer en
lägre växel.Indikationen på displayen fortsätter att
lysa tills föraren växlar eller tills
körförhållandena blir sådana att en
växling inte längre är nödvändig för att
optimera förbrukningen.
På vissa versioner visas även ilagd växel
och rekommenderad växel bredvid
symbolen
eller.
Dessutom är det möjligt att ikonerna
ellervisas, när GSI föreslår
att du växlar till en växel som ligger två
steg högre eller lägre än den ilagda
växeln. På dessa versioner visar
systemet endast indikationen om ilagd
växel då körförhållandena är sådana att
en växling inte är nödvändig för att
optimera bränsleförbrukningen.
Under växlingen, försvinner indikationen
om ilagd växel och rådet om växelbyte
tillfälligt från displayen för att sedan
återkomma så snart växlingen har
genomförts.
FLERFUNKTIONSDISPLAY
Följande information visas på displayen
bild 74:
1: Strålkastarinställning (endast med
halvljuset på)
2: Indikation om växlingsförslag (GSI)
3: Indikation av ilagd växel
4:Tid
5: Utomhustemperatur (berörda
versioner och marknader)
6: Vägmätare (visar kilometer/miles
som körts)
7: Visning av "Cruise Control" eller
den momentana hastigheten (berörda
versioner och marknader)
7405036J0001EM
50
LÄR KÄNNA INSTRUMENTPANELEN

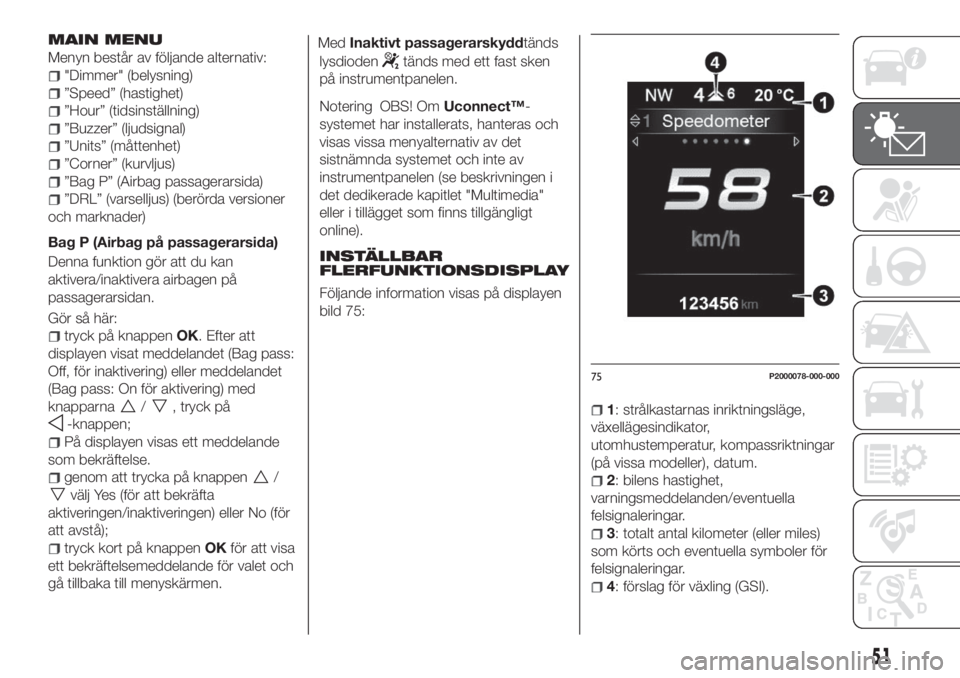

MAIN MENU
Menyn består av följande alternativ:
"Dimmer" (belysning)
”Speed” (hastighet)
”Hour” (tidsinställning)
”Buzzer” (ljudsignal)
”Units” (måttenhet)
”Corner” (kurvljus)
”Bag P” (Airbag passagerarsida)
”DRL” (varselljus) (berörda versioner
och marknader)
Bag P (Airbag på passagerarsida)
Denna funktion gör att du kan
aktivera/inaktivera airbagen på
passagerarsidan.
Gör så här:
tryck på knappenOK. Efter att
displayen visat meddelandet (Bag pass:
Off, för inaktivering) eller meddelandet
(Bag pass: On för aktivering) med
knapparna
/, tryck på
-knappen;
På displayen visas ett meddelande
som bekräftelse.
genom att trycka på knappen/
välj Yes (för att bekräfta
aktiveringen/inaktiveringen) eller No (för
att avstå);
tryck kort på knappenOKför att visa
ett bekräftelsemeddelande för valet och
gå tillbaka till menyskärmen.MedInaktivt passagerarskyddtänds
lysdioden
tänds med ett fast sken
på instrumentpanelen.
Notering OBS! OmUconnect™-
systemet har installerats, hanteras och
visas vissa menyalternativ av det
sistnämnda systemet och inte av
instrumentpanelen (se beskrivningen i
det dedikerade kapitlet "Multimedia"
eller i tillägget som finns tillgängligt
online).
INSTÄLLBAR
FLERFUNKTIONSDISPLAY
Följande information visas på displayen
bild 75:
1: strålkastarnas inriktningsläge,
växellägesindikator,
utomhustemperatur, kompassriktningar
(på vissa modeller), datum.
2: bilens hastighet,
varningsmeddelanden/eventuella
felsignaleringar.
3: totalt antal kilometer (eller miles)
som körts och eventuella symboler för
felsignaleringar.
4: förslag för växling (GSI).
75P2000078-000-000
51

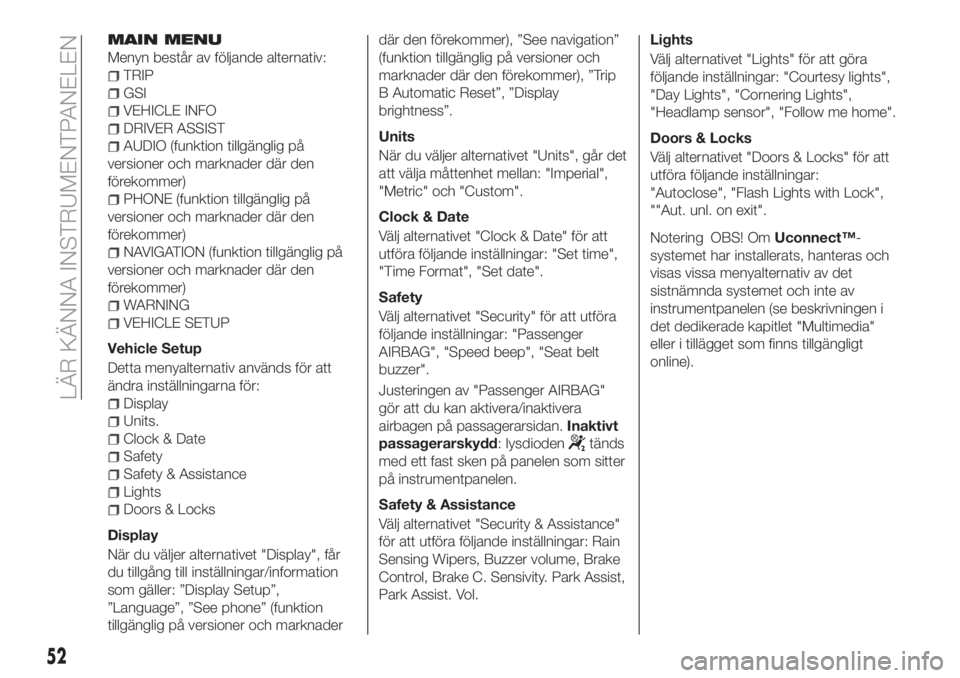

MAIN MENU
Menyn består av följande alternativ:
TRIP
GSI
VEHICLE INFO
DRIVER ASSIST
AUDIO (funktion tillgänglig på
versioner och marknader där den
förekommer)
PHONE (funktion tillgänglig på
versioner och marknader där den
förekommer)
NAVIGATION (funktion tillgänglig på
versioner och marknader där den
förekommer)
WARNING
VEHICLE SETUP
Vehicle Setup
Detta menyalternativ används för att
ändra inställningarna för:
Display
Units.
Clock & Date
Safety
Safety & Assistance
Lights
Doors & Locks
Display
När du väljer alternativet "Display", får
du tillgång till inställningar/information
som gäller: ”Display Setup”,
”Language”, ”See phone” (funktion
tillgänglig på versioner och marknaderdär den förekommer), ”See navigation”
(funktion tillgänglig på versioner och
marknader där den förekommer), ”Trip
B Automatic Reset”, ”Display
brightness”.
Units
När du väljer alternativet "Units", går det
att välja måttenhet mellan: "Imperial",
"Metric" och "Custom".
Clock & Date
Välj alternativet "Clock & Date" för att
utföra följande inställningar: "Set time",
"Time Format", "Set date".
Safety
Välj alternativet "Security" för att utföra
följande inställningar: "Passenger
AIRBAG", "Speed beep", "Seat belt
buzzer".
Justeringen av "Passenger AIRBAG"
gör att du kan aktivera/inaktivera
airbagen på passagerarsidan.Inaktivt
passagerarskydd: lysdioden
tänds
med ett fast sken på panelen som sitter
på instrumentpanelen.
Safety & Assistance
Välj alternativet "Security & Assistance"
för att utföra följande inställningar: Rain
Sensing Wipers, Buzzer volume, Brake
Control, Brake C. Sensivity. Park Assist,
Park Assist. Vol.Lights
Välj alternativet "Lights" för att göra
följande inställningar: "Courtesy lights",
"Day Lights", "Cornering Lights",
"Headlamp sensor", "Follow me home".
Doors & Locks
Välj alternativet "Doors & Locks" för att
utföra följande inställningar:
"Autoclose", "Flash Lights with Lock",
""Aut. unl. on exit".
Notering OBS! OmUconnect™-
systemet har installerats, hanteras och
visas vissa menyalternativ av det
sistnämnda systemet och inte av
instrumentpanelen (se beskrivningen i
det dedikerade kapitlet "Multimedia"
eller i tillägget som finns tillgängligt
online).
52
LÄR KÄNNA INSTRUMENTPANELEN

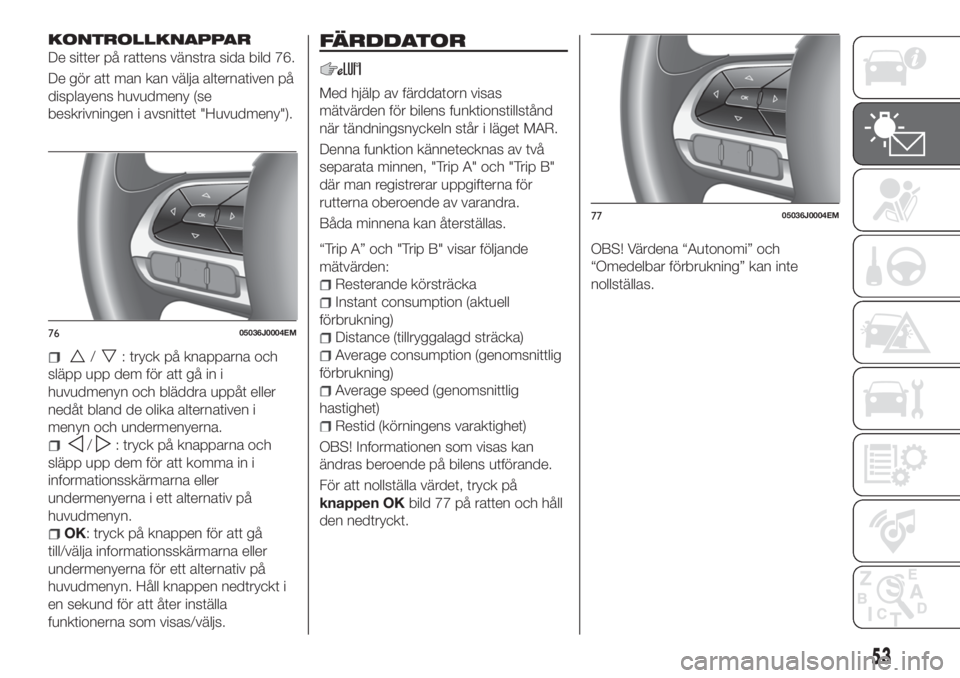

KONTROLLKNAPPAR
De sitter på rattens vänstra sida bild 76.
De gör att man kan välja alternativen på
displayens huvudmeny (se
beskrivningen i avsnittet "Huvudmeny").
/: tryck på knapparna och
släpp upp dem för att gå in i
huvudmenyn och bläddra uppåt eller
nedåt bland de olika alternativen i
menyn och undermenyerna.
/: tryck på knapparna och
släpp upp dem för att komma in i
informationsskärmarna eller
undermenyerna i ett alternativ på
huvudmenyn.
OK: tryck på knappen för att gå
till/välja informationsskärmarna eller
undermenyerna för ett alternativ på
huvudmenyn. Håll knappen nedtryckt i
en sekund för att åter inställa
funktionerna som visas/väljs.
FÄRDDATOR
Med hjälp av färddatorn visas
mätvärden för bilens funktionstillstånd
när tändningsnyckeln står i läget MAR.
Denna funktion kännetecknas av två
separata minnen, "Trip A" och "Trip B"
där man registrerar uppgifterna för
rutterna oberoende av varandra.
Båda minnena kan återställas.
“Trip A” och "Trip B" visar följande
mätvärden:
Resterande körsträcka
Instant consumption (aktuell
förbrukning)
Distance (tillryggalagd sträcka)
Average consumption (genomsnittlig
förbrukning)
Average speed (genomsnittlig
hastighet)
Restid (körningens varaktighet)
OBS! Informationen som visas kan
ändras beroende på bilens utförande.
För att nollställa värdet, tryck på
knappen OKbild 77 på ratten och håll
den nedtryckt.OBS! Värdena “Autonomi” och
“Omedelbar förbrukning” kan inte
nollställas.
7605036J0004EM
7705036J0004EM
53

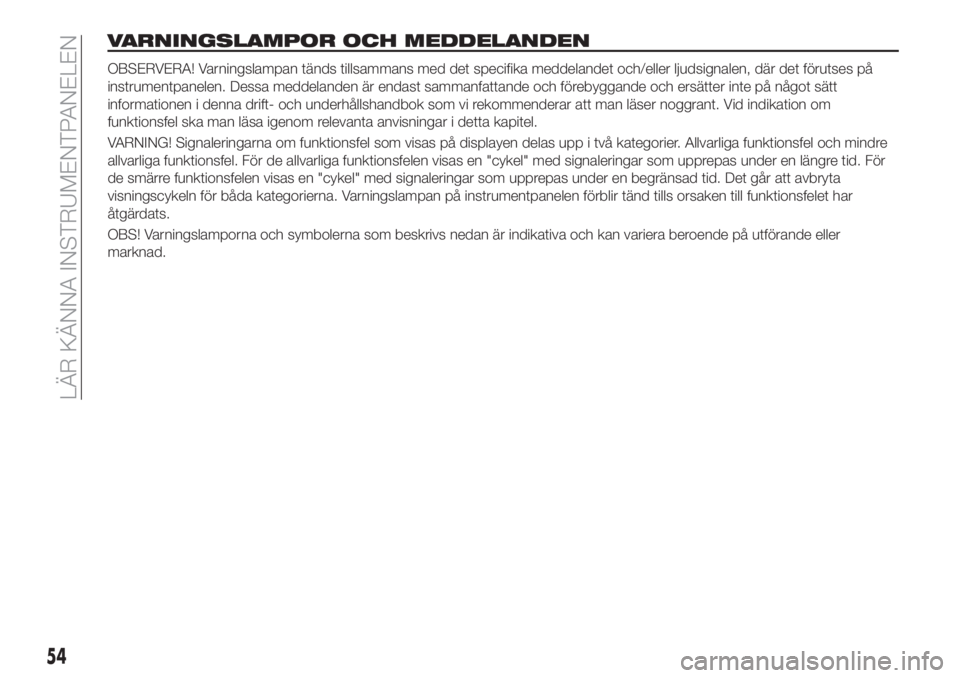

VARNINGSLAMPOR OCH MEDDELANDEN
OBSERVERA! Varningslampan tänds tillsammans med det specifika meddelandet och/eller ljudsignalen, där det förutses på
instrumentpanelen. Dessa meddelanden är endast sammanfattande och förebyggande och ersätter inte på något sätt
informationen i denna drift- och underhållshandbok som vi rekommenderar att man läser noggrant. Vid indikation om
funktionsfel ska man läsa igenom relevanta anvisningar i detta kapitel.
VARNING! Signaleringarna om funktionsfel som visas på displayen delas upp i två kategorier. Allvarliga funktionsfel och mindre
allvarliga funktionsfel. För de allvarliga funktionsfelen visas en "cykel" med signaleringar som upprepas under en längre tid. För
de smärre funktionsfelen visas en "cykel" med signaleringar som upprepas under en begränsad tid. Det går att avbryta
visningscykeln för båda kategorierna. Varningslampan på instrumentpanelen förblir tänd tills orsaken till funktionsfelet har
åtgärdats.
OBS! Varningslamporna och symbolerna som beskrivs nedan är indikativa och kan variera beroende på utförande eller
marknad.
54
LÄR KÄNNA INSTRUMENTPANELEN

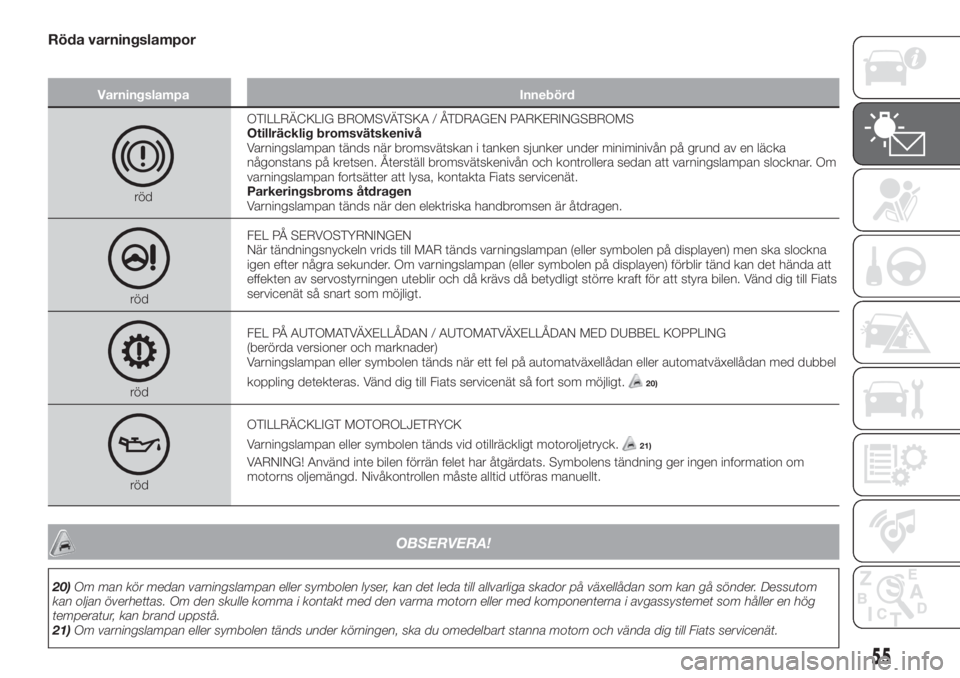

Röda varningslampor
Varningslampa Innebörd
rödOTILLRÄCKLIG BROMSVÄTSKA / ÅTDRAGEN PARKERINGSBROMS
Otillräcklig bromsvätskenivå
Varningslampan tänds när bromsvätskan i tanken sjunker under miniminivån på grund av en läcka
någonstans på kretsen. Återställ bromsvätskenivån och kontrollera sedan att varningslampan slocknar. Om
varningslampan fortsätter att lysa, kontakta Fiats servicenät.
Parkeringsbroms åtdragen
Varningslampan tänds när den elektriska handbromsen är åtdragen.
rödFEL PÅ SERVOSTYRNINGEN
När tändningsnyckeln vrids till MAR tänds varningslampan (eller symbolen på displayen) men ska slockna
igen efter några sekunder. Om varningslampan (eller symbolen på displayen) förblir tänd kan det hända att
effekten av servostyrningen uteblir och då krävs då betydligt större kraft för att styra bilen. Vänd dig till Fiats
servicenät så snart som möjligt.
rödFEL PÅ AUTOMATVÄXELLÅDAN / AUTOMATVÄXELLÅDAN MED DUBBEL KOPPLING
(berörda versioner och marknader)
Varningslampan eller symbolen tänds när ett fel på automatväxellådan eller automatväxellådan med dubbel
koppling detekteras. Vänd dig till Fiats servicenät så fort som möjligt.20)
rödOTILLRÄCKLIGT MOTOROLJETRYCK
Varningslampan eller symbolen tänds vid otillräckligt motoroljetryck.
21)
VARNING! Använd inte bilen förrän felet har åtgärdats. Symbolens tändning ger ingen information om
motorns oljemängd. Nivåkontrollen måste alltid utföras manuellt.
OBSERVERA!
20)Om man kör medan varningslampan eller symbolen lyser, kan det leda till allvarliga skador på växellådan som kan gå sönder. Dessutom
kan oljan överhettas. Om den skulle komma i kontakt med den varma motorn eller med komponenterna i avgassystemet som håller en hög
temperatur, kan brand uppstå.
21)Om varningslampan eller symbolen tänds under körningen, ska du omedelbart stanna motorn och vända dig till Fiats servicenät.
55

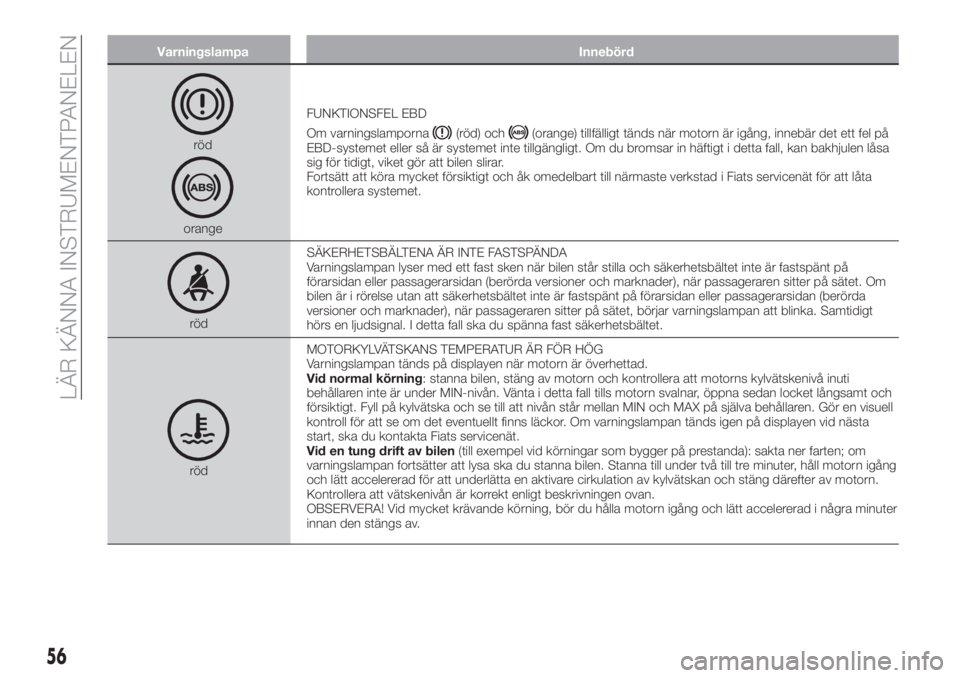

Varningslampa Innebörd
röd
orangeFUNKTIONSFEL EBD
Om varningslamporna
(röd) och(orange) tillfälligt tänds när motorn är igång, innebär det ett fel på
EBD-systemet eller så är systemet inte tillgängligt. Om du bromsar in häftigt i detta fall, kan bakhjulen låsa
sig för tidigt, viket gör att bilen slirar.
Fortsätt att köra mycket försiktigt och åk omedelbart till närmaste verkstad i Fiats servicenät för att låta
kontrollera systemet.
rödSÄKERHETSBÄLTENA ÄR INTE FASTSPÄNDA
Varningslampan lyser med ett fast sken när bilen står stilla och säkerhetsbältet inte är fastspänt på
förarsidan eller passagerarsidan (berörda versioner och marknader), när passageraren sitter på sätet. Om
bilen är i rörelse utan att säkerhetsbältet inte är fastspänt på förarsidan eller passagerarsidan (berörda
versioner och marknader), när passageraren sitter på sätet, börjar varningslampan att blinka. Samtidigt
hörs en ljudsignal. I detta fall ska du spänna fast säkerhetsbältet.
rödMOTORKYLVÄTSKANS TEMPERATUR ÄR FÖR HÖG
Varningslampan tänds på displayen när motorn är överhettad.
Vid normal körning: stanna bilen, stäng av motorn och kontrollera att motorns kylvätskenivå inuti
behållaren inte är under MIN-nivån. Vänta i detta fall tills motorn svalnar, öppna sedan locket långsamt och
försiktigt. Fyll på kylvätska och se till att nivån står mellan MIN och MAX på själva behållaren. Gör en visuell
kontroll för att se om det eventuellt finns läckor. Om varningslampan tänds igen på displayen vid nästa
start, ska du kontakta Fiats servicenät.
Vid en tung drift av bilen(till exempel vid körningar som bygger på prestanda): sakta ner farten; om
varningslampan fortsätter att lysa ska du stanna bilen. Stanna till under två till tre minuter, håll motorn igång
och lätt accelererad för att underlätta en aktivare cirkulation av kylvätskan och stäng därefter av motorn.
Kontrollera att vätskenivån är korrekt enligt beskrivningen ovan.
OBSERVERA! Vid mycket krävande körning, bör du hålla motorn igång och lätt accelererad i några minuter
innan den stängs av.
56
LÄR KÄNNA INSTRUMENTPANELEN

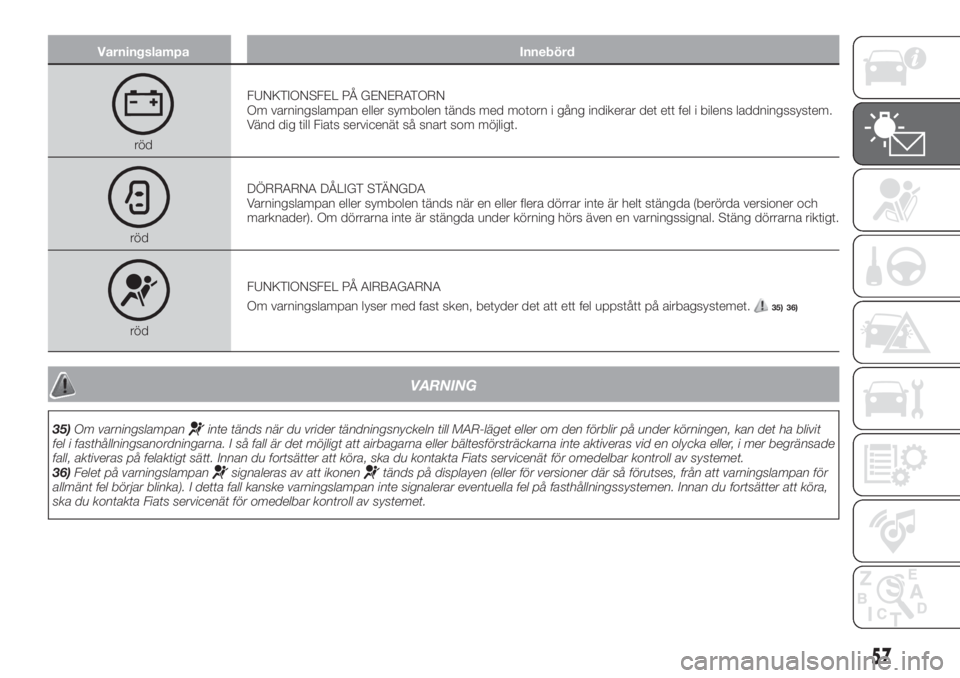

Varningslampa Innebörd
rödFUNKTIONSFEL PÅ GENERATORN
Om varningslampan eller symbolen tänds med motorn i gång indikerar det ett fel i bilens laddningssystem.
Vänd dig till Fiats servicenät så snart som möjligt.
rödDÖRRARNA DÅLIGT STÄNGDA
Varningslampan eller symbolen tänds när en eller flera dörrar inte är helt stängda (berörda versioner och
marknader). Om dörrarna inte är stängda under körning hörs även en varningssignal. Stäng dörrarna riktigt.
rödFUNKTIONSFEL PÅ AIRBAGARNA
Om varningslampan lyser med fast sken, betyder det att ett fel uppstått på airbagsystemet.
35) 36)
VARNING
35)Om varningslampaninte tänds när du vrider tändningsnyckeln till MAR-läget eller om den förblir på under körningen, kan det ha blivit
fel i fasthållningsanordningarna. I så fall är det möjligt att airbagarna eller bältesförsträckarna inte aktiveras vid en olycka eller, i mer begränsade
fall, aktiveras på felaktigt sätt. Innan du fortsätter att köra, ska du kontakta Fiats servicenät för omedelbar kontroll av systemet.
36)Felet på varningslampan
signaleras av att ikonentänds på displayen (eller för versioner där så förutses, från att varningslampan för
allmänt fel börjar blinka). I detta fall kanske varningslampan inte signalerar eventuella fel på fasthållningssystemen. Innan du fortsätter att köra,
ska du kontakta Fiats servicenät för omedelbar kontroll av systemet.
57

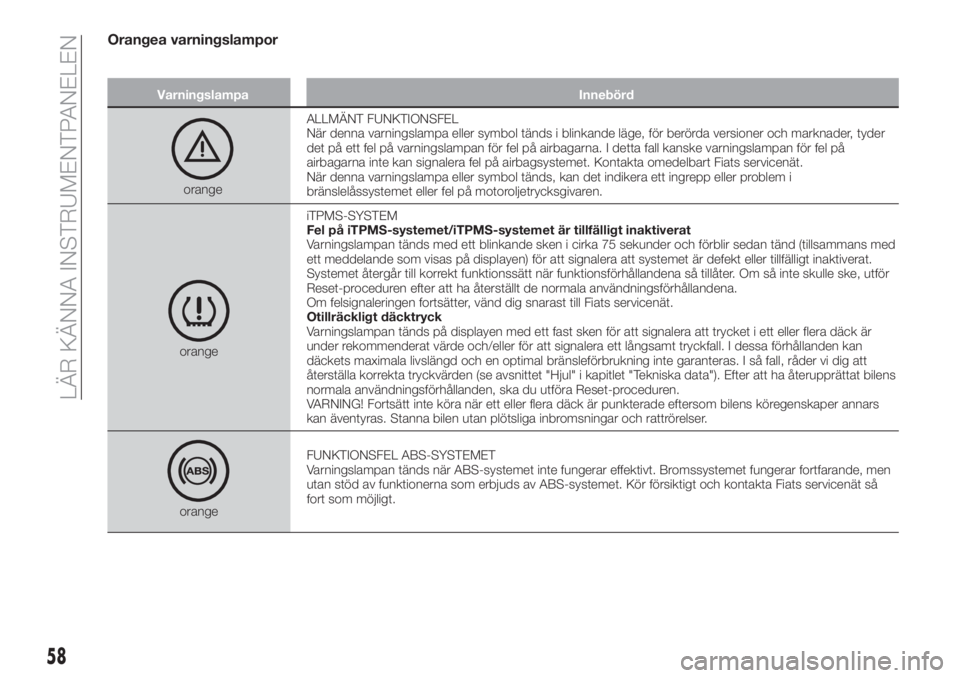

Orangea varningslampor
Varningslampa Innebörd
orangeALLMÄNT FUNKTIONSFEL
När denna varningslampa eller symbol tänds i blinkande läge, för berörda versioner och marknader, tyder
det på ett fel på varningslampan för fel på airbagarna. I detta fall kanske varningslampan för fel på
airbagarna inte kan signalera fel på airbagsystemet. Kontakta omedelbart Fiats servicenät.
När denna varningslampa eller symbol tänds, kan det indikera ett ingrepp eller problem i
bränslelåssystemet eller fel på motoroljetrycksgivaren.
orangeiTPMS-SYSTEM
Fel på iTPMS-systemet/iTPMS-systemet är tillfälligt inaktiverat
Varningslampan tänds med ett blinkande sken i cirka 75 sekunder och förblir sedan tänd (tillsammans med
ett meddelande som visas på displayen) för att signalera att systemet är defekt eller tillfälligt inaktiverat.
Systemet återgår till korrekt funktionssätt när funktionsförhållandena så tillåter. Om så inte skulle ske, utför
Reset-proceduren efter att ha återställt de normala användningsförhållandena.
Om felsignaleringen fortsätter, vänd dig snarast till Fiats servicenät.
Otillräckligt däcktryck
Varningslampan tänds på displayen med ett fast sken för att signalera att trycket i ett eller flera däck är
under rekommenderat värde och/eller för att signalera ett långsamt tryckfall. I dessa förhållanden kan
däckets maximala livslängd och en optimal bränsleförbrukning inte garanteras. I så fall, råder vi dig att
återställa korrekta tryckvärden (se avsnittet "Hjul" i kapitlet "Tekniska data"). Efter att ha återupprättat bilens
normala användningsförhållanden, ska du utföra Reset-proceduren.
VARNING! Fortsätt inte köra när ett eller flera däck är punkterade eftersom bilens köregenskaper annars
kan äventyras. Stanna bilen utan plötsliga inbromsningar och rattrörelser.
orangeFUNKTIONSFEL ABS-SYSTEMET
Varningslampan tänds när ABS-systemet inte fungerar effektivt. Bromssystemet fungerar fortfarande, men
utan stöd av funktionerna som erbjuds av ABS-systemet. Kör försiktigt och kontakta Fiats servicenät så
fort som möjligt.
58
LÄR KÄNNA INSTRUMENTPANELEN
