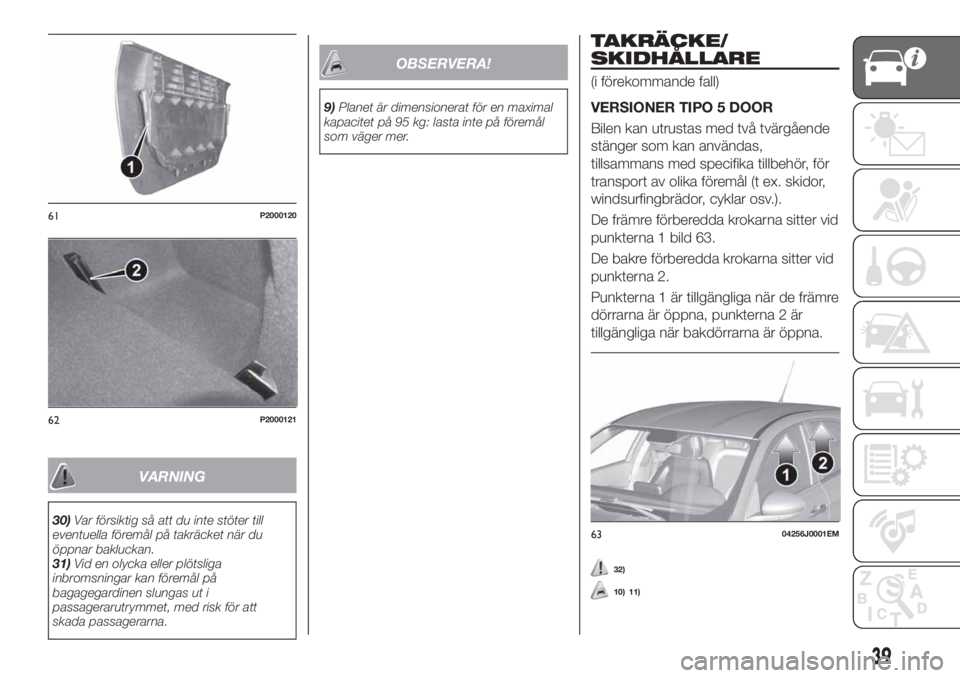

VARNING
30)Var försiktig så att du inte stöter till
eventuella föremål på takräcket när du
öppnar bakluckan.
31)Vid en olycka eller plötsliga
inbromsningar kan föremål på
bagagegardinen slungas ut i
passagerarutrymmet, med risk för att
skada passagerarna.
OBSERVERA!
9)Planet är dimensionerat för en maximal
kapacitet på 95 kg: lasta inte på föremål
som väger mer.
TAKRÄCKE/
SKIDHÅLLARE
(i förekommande fall)
VERSIONER TIPO 5 DOOR
Bilen kan utrustas med två tvärgående
stänger som kan användas,
tillsammans med specifika tillbehör, för
transport av olika föremål (t ex. skidor,
windsurfingbrädor, cyklar osv.).
De främre förberedda krokarna sitter vid
punkterna 1 bild 63.
De bakre förberedda krokarna sitter vid
punkterna 2.
Punkterna 1 är tillgängliga när de främre
dörrarna är öppna, punkterna 2 är
tillgängliga när bakdörrarna är öppna.
32)
10) 11)
61P2000120
62P2000121
6304256J0001EM
39
Page 42 of 304
För installationen ska du se
anvisningarna från tillverkaren av de
tvärbalkar som köpts. Vänd dig till Fiats
servicenät för ytterligare information.
VERSIONER TIPO STATION
WAGON
Bilen kan vara utrustad med två
längsgående stänger som kan
användas, tillsammans med specifika
tillbehör, för transport av olika föremål (t
ex. skidor, windsurfingbrädor, cyklar
osv.).
Tvärgående stänger
Tvärgående lasthållare kan installeras
endast om det finns längsgående
lasthållare. För installationen ska du se
anvisningarna från tillverkaren av de
tvärbalkar som köpts. Vänd dig till Fiats
servicenät för ytterligare information.
32)
10) 11)
VARNING
32)Innan du kör vidare, försäkra dig om att
de tvärgående lasthållarna har monterats
riktigt.
OBSERVERA!
10)Överstig aldrig de maximala lasterna
som tillåts (se kapitel "Vikter" i kapitlet
"Tekniska data").
11)Respektera noggrant de gällande
lagbestämmelserna ifråga om maximala
dimensioner.
UTFÖRANDE MED
LPG-SYSTEM
(om tillgänglig)
33) 34)
12) 13) 14) 15)
INLEDNING
LPG-versionen kännetecknas av två
bränsletillförselsystem: ett för bensin
och ett för LPG.
PASSIV SÄKERHET -
AKTIV SÄKERHET
Passiv säkerhet
Fordonet har samma egenskaper för
passiv säkerhet som de övriga
modellerna. Speciellt tankens fästen
(som sitter i reservhjulets utrymme) har
konstruerats för att klara av
krocktesterna enligt Fiats
säkerhetsstandard.
Med LPG-funktionen, når gasflödet (i
vätskeform) som lämnar tanken fram till
reducerventilen genom specifika
rörledningar. I reducerventilen finns det
en säkerhetsmagnetventil som
blockerar genomströmningen av
LPG-bränsle när tändningsnyckeln tas
ur eller när ett bränslebyte görs av
föraren (val av bensindrift).
40
LÄR KÄNNA DIN BIL
Page 43 of 304
Tillsammans med regulatorns
magnetventil, ser en andra
magnetventil, som förts in i tanken, till
att stänga LPG-röret som lämnar
tanken.
De två magnetventilerna är anslutna till
bränslelåset (Fire Protection System).
LPG-tanken uppfyller de nationella
bestämmelserna som gäller i landet där
man säljer bilen.
Aktiv säkerhet
Bilen har samma egenskaper för aktiv
säkerhet som de övriga versionerna.
Trots att LPG-systemet har flera
säkerhetsanordningar, råder vi dig att
följa nedanstående procedur varje gång
som bilen ställs undan för en längre
tidsperiod eller förflyttas i nödtillstånd
på grund av fel eller olyckor:

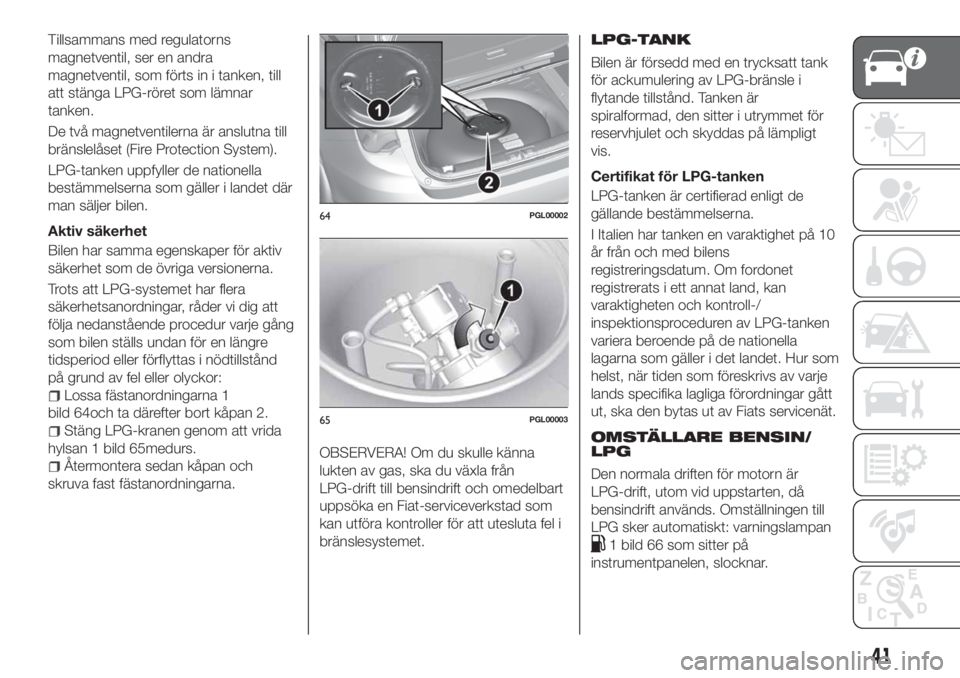

Lossa fästanordningarna 1
bild 64och ta därefter bort kåpan 2.
Stäng LPG-kranen genom att vrida
hylsan 1 bild 65medurs.
Återmontera sedan kåpan och
skruva fast fästanordningarna.OBSERVERA! Om du skulle känna
lukten av gas, ska du växla från
LPG-drift till bensindrift och omedelbart
uppsöka en Fiat-serviceverkstad som
kan utföra kontroller för att utesluta fel i
bränslesystemet.LPG-TANK
Bilen är försedd med en trycksatt tank
för ackumulering av LPG-bränsle i
flytande tillstånd. Tanken är
spiralformad, den sitter i utrymmet för
reservhjulet och skyddas på lämpligt
vis.
Certifikat för LPG-tanken
LPG-tanken är certifierad enligt de
gällande bestämmelserna.
I Italien har tanken en varaktighet på 10
år från och med bilens
registreringsdatum. Om fordonet
registrerats i ett annat land, kan
varaktigheten och kontroll-/
inspektionsproceduren av LPG-tanken
variera beroende på de nationella
lagarna som gäller i det landet. Hur som
helst, när tiden som föreskrivs av varje
lands specifika lagliga förordningar gått
ut, ska den bytas ut av Fiats servicenät.
OMSTÄLLARE BENSIN/
LPG
Den normala driften för motorn är
LPG-drift, utom vid uppstarten, då
bensindrift används. Omställningen till
LPG sker automatiskt: varningslampan
1 bild 66 som sitter på
instrumentpanelen, slocknar.
64PGL00002
65PGL00003
41
Page 44 of 304

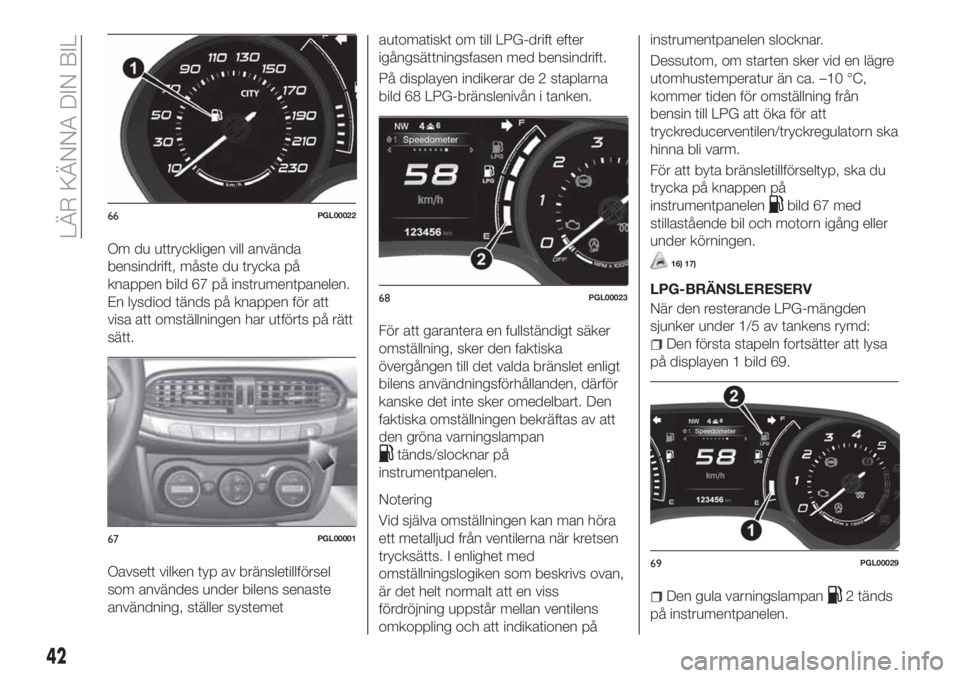

Om du uttryckligen vill använda
bensindrift, måste du trycka på
knappen bild 67 på instrumentpanelen.
En lysdiod tänds på knappen för att
visa att omställningen har utförts på rätt
sätt.
Oavsett vilken typ av bränsletillförsel
som användes under bilens senaste
användning, ställer systemetautomatiskt om till LPG-drift efter
igångsättningsfasen med bensindrift.
På displayen indikerar de 2 staplarna
bild 68 LPG-bränslenivån i tanken.
För att garantera en fullständigt säker
omställning, sker den faktiska
övergången till det valda bränslet enligt
bilens användningsförhållanden, därför
kanske det inte sker omedelbart. Den
faktiska omställningen bekräftas av att
den gröna varningslampan
tänds/slocknar på
instrumentpanelen.
Notering
Vid själva omställningen kan man höra
ett metalljud från ventilerna när kretsen
trycksätts. I enlighet med
omställningslogiken som beskrivs ovan,
är det helt normalt att en viss
fördröjning uppstår mellan ventilens
omkoppling och att indikationen påinstrumentpanelen slocknar.
Dessutom, om starten sker vid en lägre
utomhustemperatur än ca. –10 °C,
kommer tiden för omställning från
bensin till LPG att öka för att
tryckreducerventilen/tryckregulatorn ska
hinna bli varm.
För att byta bränsletillförseltyp, ska du
trycka på knappen på
instrumentpanelen
bild 67 med
stillastående bil och motorn igång eller
under körningen.
16) 17)
LPG-BRÄNSLERESERV
När den resterande LPG-mängden
sjunker under 1/5 av tankens rymd:
Den första stapeln fortsätter att lysa
på displayen 1 bild 69.
Den gula varningslampan2 tänds
på instrumentpanelen.
66PGL00022
67PGL00001
68PGL00023
69PGL00029
42
LÄR KÄNNA DIN BIL
Page 45 of 304
Ljudsignaler hörs.
Indikationen fortsätter att blinka till
nästa LPG-tankning, även om fordonet
en körs med bensindrift.
Om LPG-bränslet skulle ta slut, görs en
automatisk omställning till bensindrift
och varningslampan
1 bild 66 tänds
på instrumentpanelen.
SIGNALERING AV SYSTEMFEL
Vid fel på LPG-systemet visas
symbolen på displayen
och
nivåstaplarna slocknar.
I så fall, ska du snarast möjligt vända
dig till Fiats servicenät och fortsätta att
köra med bensindrift.
TANKNING
18) 19)
LPG
Maximal påfyllningsvolym (inklusive
reservtanken): 50 liter. Värdet följer
gränsen för tankens påfyllning, 80 %,
samt den resterande vätska som krävs
för upphämtning. Värdet är därmed den
maximalt tillåtna påfyllningsvärdet.
Dessutom kan detta värde lätt variera
vid olika tankningar på grund av
skillnader i pumparnas
distributionstryck, pumparnas olika
tillförsel- och låsningsegenskaper, tank
som inte står helt på reserv.
OBSERVERA! För att undvika att få
indikationer som inte överensstämmer
med LPG-bränsleindikatorn på
instrumentpanelen, rekommenderar vi
att inte göra påfyllningar under tio liter.
VARNING
33)Påminn kunden om att vissa länder
(inklusive Italien) har förutsett
begränsningar, med gällande föreskrifter,
ifråga om parkering och förvaring av
gasdrivna bilar om dessa drivs med gas
vars densitet överstiger luftdensiteten. LPG
ingår i denna kategori.
34)Om du skulle känna lukten av gas, ska
du växla från LPG-drift till bensindrift och
omedelbart uppsöka en Fiat-
serviceverkstad som kan utföra kontroller
för att utesluta fel i bränslesystemet.
OBSERVERA!
12)Bilen har ett LPG-
gasinsprutningssystem som har framtagits
särskilt för bilen. Därför är det absolut
förbjudet att modifiera konfigurationen för
systemet och dess beståndsdelar.
Användningen av andra komponenter eller
material kan leda till fel och sätta
säkerheten på spel. Vid fel, kontakta Fiats
servicenät. Då du ska bogsera eller lyfta
bilen ska du följa anvisningarna i drift- och
underhållshandboken i avsnittet "Bogsera
bilen", för att undvika skada på
gassystemet.13)Temperaturgränserna för systemets
funktion är mellan -20° C och 100° C.
14)Vid en eventuell värmelackering, ska
LPG-tanken avlägsnas från fordonet och
därefter återmonteras hos en verkstad i
Fiats servicenät. Trots att LPG-systemet
har försetts med flera
säkerhetsanordningar, råder vi dig att följa
nedanstående procedur varje gång som
bilen ställs undan för en längre tidsperiod
eller förflyttas i nödtillstånd på grund av fel
eller olyckor: skruva loss klämskruvarna på
LPG-tanklocket och ta sedan bort det.
Stäng LPG-kranen genom att vrida hylsan
medurs (se beskrivningen under rubriken
"Passiv/aktiv säkerhet"). Återmontera sedan
kåpan och skruva fast fästanordningarna.
15)Vid själva omställningen kan man höra
ett metalljud från ventilerna när kretsen
trycksätts. I enlighet med
omställningslogiken som beskrivs ovan, är
det helt normalt att en viss fördröjning
uppstår mellan ventilens omkoppling och
att indikationen på instrumentpanelen
slocknar.
16)Utför inte omställningen mellan de två
driftslägena under motorns
igångsättningsfas.
43
Page 46 of 304

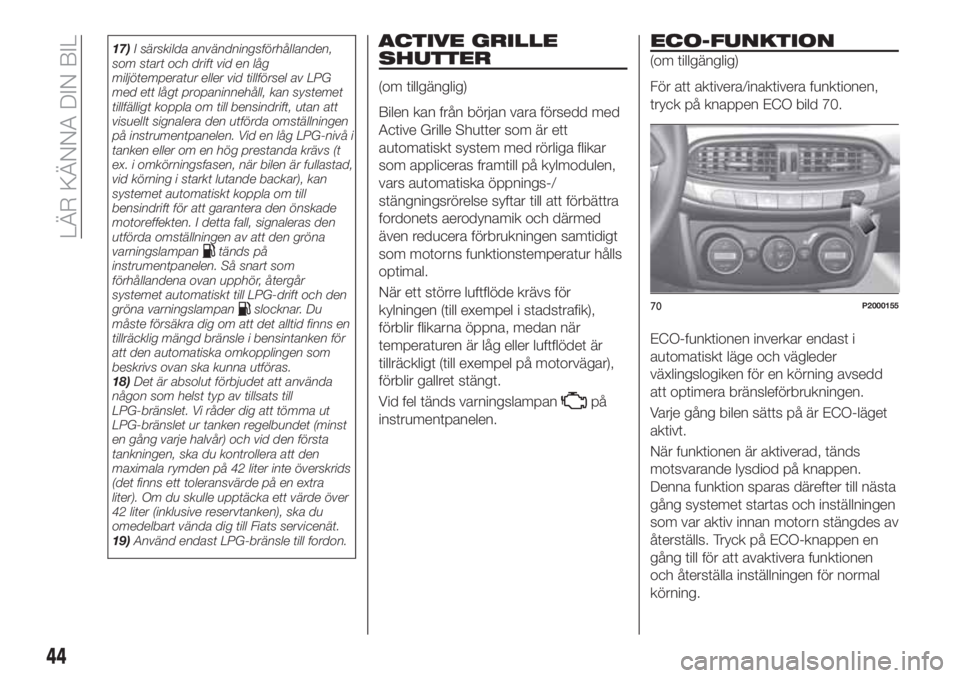

17)I särskilda användningsförhållanden,
som start och drift vid en låg
miljötemperatur eller vid tillförsel av LPG
med ett lågt propaninnehåll, kan systemet
tillfälligt koppla om till bensindrift, utan att
visuellt signalera den utförda omställningen
på instrumentpanelen. Vid en låg LPG-nivå i
tanken eller om en hög prestanda krävs (t
ex. i omkörningsfasen, när bilen är fullastad,
vid körning i starkt lutande backar), kan
systemet automatiskt koppla om till
bensindrift för att garantera den önskade
motoreffekten. I detta fall, signaleras den
utförda omställningen av att den gröna
varningslampan
tänds på
instrumentpanelen. Så snart som
förhållandena ovan upphör, återgår
systemet automatiskt till LPG-drift och den
gröna varningslampan
slocknar. Du
måste försäkra dig om att det alltid finns en
tillräcklig mängd bränsle i bensintanken för
att den automatiska omkopplingen som
beskrivs ovan ska kunna utföras.
18)Det är absolut förbjudet att använda
någon som helst typ av tillsats till
LPG-bränslet. Vi råder dig att tömma ut
LPG-bränslet ur tanken regelbundet (minst
en gång varje halvår) och vid den första
tankningen, ska du kontrollera att den
maximala rymden på 42 liter inte överskrids
(det finns ett toleransvärde på en extra
liter). Om du skulle upptäcka ett värde över
42 liter (inklusive reservtanken), ska du
omedelbart vända dig till Fiats servicenät.
19)Använd endast LPG-bränsle till fordon.
ACTIVE GRILLE
SHUTTER
(om tillgänglig)
Bilen kan från början vara försedd med
Active Grille Shutter som är ett
automatiskt system med rörliga flikar
som appliceras framtill på kylmodulen,
vars automatiska öppnings-/
stängningsrörelse syftar till att förbättra
fordonets aerodynamik och därmed
även reducera förbrukningen samtidigt
som motorns funktionstemperatur hålls
optimal.
När ett större luftflöde krävs för
kylningen (till exempel i stadstrafik),
förblir flikarna öppna, medan när
temperaturen är låg eller luftflödet är
tillräckligt (till exempel på motorvägar),
förblir gallret stängt.
Vid fel tänds varningslampan
på
instrumentpanelen.
ECO-FUNKTION
(om tillgänglig)
För att aktivera/inaktivera funktionen,
tryck på knappen ECO bild 70.
ECO-funktionen inverkar endast i
automatiskt läge och vägleder
växlingslogiken för en körning avsedd
att optimera bränsleförbrukningen.
Varje gång bilen sätts på är ECO-läget
aktivt.
När funktionen är aktiverad, tänds
motsvarande lysdiod på knappen.
Denna funktion sparas därefter till nästa
gång systemet startas och inställningen
som var aktiv innan motorn stängdes av
återställs. Tryck på ECO-knappen en
gång till för att avaktivera funktionen
och återställa inställningen för normal
körning.
70P2000155
44
LÄR KÄNNA DIN BIL
Page 47 of 304
OBSERVERA! Om man demonterar/
återmonterar batteriet, kopplas
ECO-funktionen ifrån och de normala
körinställningarna återställs.
OBSERVERA! För versioner försedda
med Adaptive Cruise Control (ACC),
inverkar ECO-funktionen även på
reaktionen under accelerationen med
Adaptive Cruise Control. Om man
önskar ett snabbare beteende, går det
att inaktivera ECO-funktionen eller
trycka på gaspedalen. I så fall, återställs
den normala funktionen för Adaptive
Cruise Control så snart du släpper upp
pedalen.
45
Page 48 of 304
LÄR KÄNNA INSTRUMENTPANELEN
Detta avsnitt i handboken innehåller all
information du behöver för att lära
känna, kunna tolka och korrekt använda
instrumentpanelen.INSTRUMENTPANEL OCH
REGLAGE.................47
DISPLAY..................50
FÄRDDATOR................53
VARNINGSLAMPOR OCH
MEDDELANDEN.............54
46
LÄR KÄNNA INSTRUMENTPANELEN
Page 49 of 304

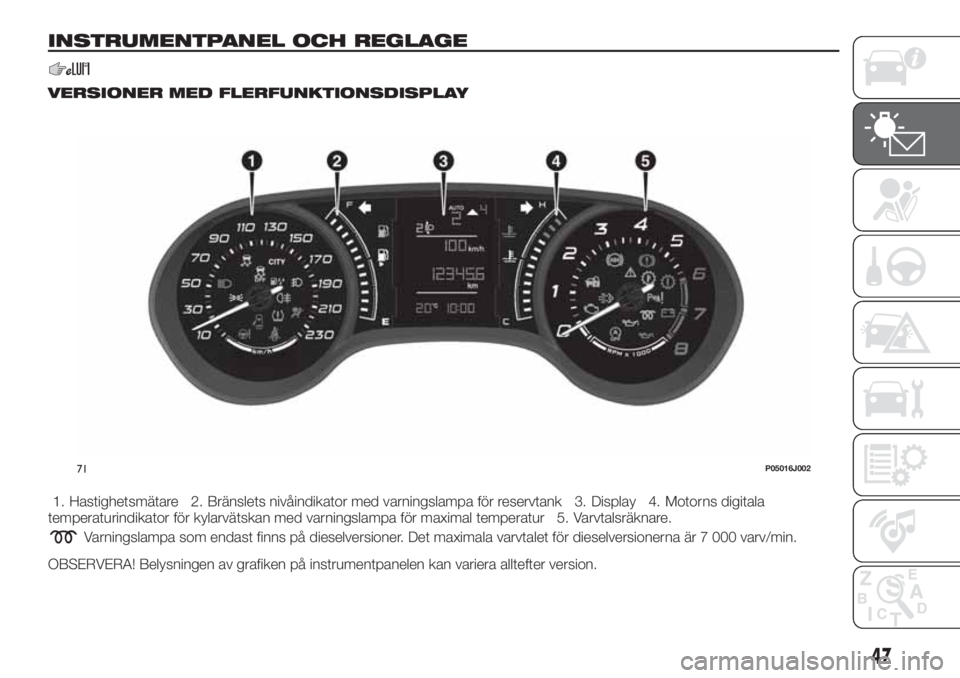

INSTRUMENTPANEL OCH REGLAGE
VERSIONER MED FLERFUNKTIONSDISPLAY
1. Hastighetsmätare 2. Bränslets nivåindikator med varningslampa för reservtank 3. Display 4. Motorns digitala
temperaturindikator för kylarvätskan med varningslampa för maximal temperatur 5. Varvtalsräknare.
Varningslampa som endast finns på dieselversioner. Det maximala varvtalet för dieselversionerna är 7 000 varv/min.
OBSERVERA! Belysningen av grafiken på instrumentpanelen kan variera alltefter version.
71P05016J002
47
Page 50 of 304

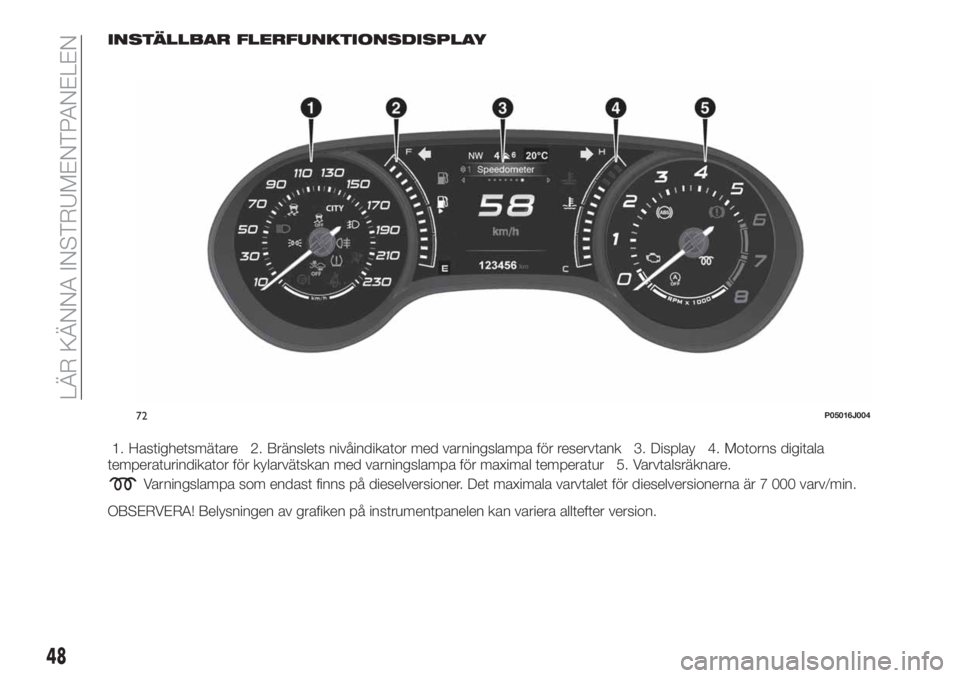

INSTÄLLBAR FLERFUNKTIONSDISPLAY
1. Hastighetsmätare 2. Bränslets nivåindikator med varningslampa för reservtank 3. Display 4. Motorns digitala
temperaturindikator för kylarvätskan med varningslampa för maximal temperatur 5. Varvtalsräknare.
Varningslampa som endast finns på dieselversioner. Det maximala varvtalet för dieselversionerna är 7 000 varv/min.
OBSERVERA! Belysningen av grafiken på instrumentpanelen kan variera alltefter version.
72P05016J004
48
LÄR KÄNNA INSTRUMENTPANELEN
