FIAT TIPO 5DOORS STATION WAGON 2019 Instructieboek (in Dutch)

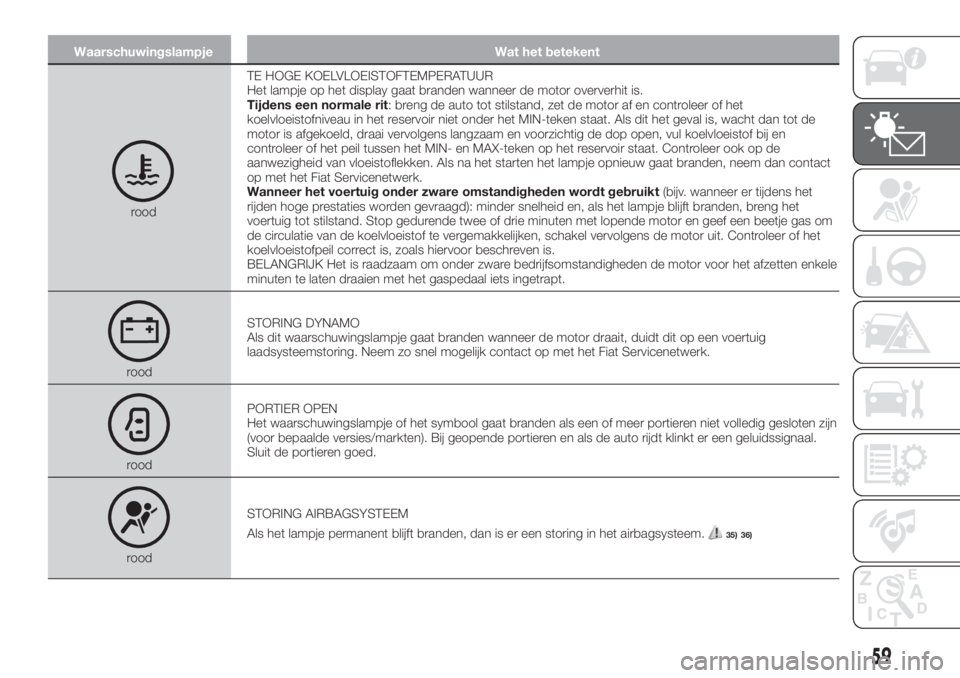

Waarschuwingslampje Wat het betekent
roodTE HOGE KOELVLOEISTOFTEMPERATUUR
Het lampje op het display gaat branden wanneer de motor oververhit is.
Tijdens een normale rit: breng de auto tot stilstand, zet de motor af en controleer of het
koelvloeistofniveau in het reservoir niet onder het MIN-teken staat. Als dit het geval is, wacht dan tot de
motor is afgekoeld, draai vervolgens langzaam en voorzichtig de dop open, vul koelvloeistof bij en
controleer of het peil tussen het MIN- en MAX-teken op het reservoir staat. Controleer ook op de
aanwezigheid van vloeistoflekken. Als na het starten het lampje opnieuw gaat branden, neem dan contact
op met het Fiat Servicenetwerk.
Wanneer het voertuig onder zware omstandigheden wordt gebruikt(bijv. wanneer er tijdens het
rijden hoge prestaties worden gevraagd): minder snelheid en, als het lampje blijft branden, breng het
voertuig tot stilstand. Stop gedurende twee of drie minuten met lopende motor en geef een beetje gas om
de circulatie van de koelvloeistof te vergemakkelijken, schakel vervolgens de motor uit. Controleer of het
koelvloeistofpeil correct is, zoals hiervoor beschreven is.
BELANGRIJK Het is raadzaam om onder zware bedrijfsomstandigheden de motor voor het afzetten enkele
minuten te laten draaien met het gaspedaal iets ingetrapt.
roodSTORING DYNAMO
Als dit waarschuwingslampje gaat branden wanneer de motor draait, duidt dit op een voertuig
laadsysteemstoring. Neem zo snel mogelijk contact op met het Fiat Servicenetwerk.
roodPORTIER OPEN
Het waarschuwingslampje of het symbool gaat branden als een of meer portieren niet volledig gesloten zijn
(voor bepaalde versies/markten). Bij geopende portieren en als de auto rijdt klinkt er een geluidssignaal.
Sluit de portieren goed.
roodSTORING AIRBAGSYSTEEM
Als het lampje permanent blijft branden, dan is er een storing in het airbagsysteem.
35) 36)
59

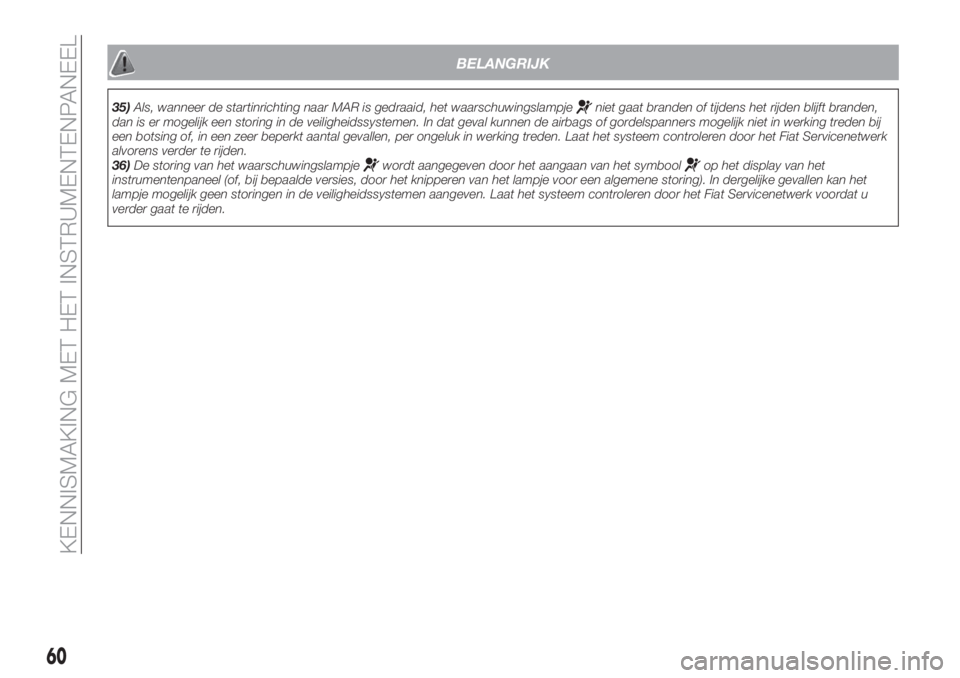

BELANGRIJK
35)Als, wanneer de startinrichting naar MAR is gedraaid, het waarschuwingslampjeniet gaat branden of tijdens het rijden blijft branden,
dan is er mogelijk een storing in de veiligheidssystemen. In dat geval kunnen de airbags of gordelspanners mogelijk niet in werking treden bij
een botsing of, in een zeer beperkt aantal gevallen, per ongeluk in werking treden. Laat het systeem controleren door het Fiat Servicenetwerk
alvorens verder te rijden.
36)De storing van het waarschuwingslampje
wordt aangegeven door het aangaan van het symboolop het display van het
instrumentenpaneel (of, bij bepaalde versies, door het knipperen van het lampje voor een algemene storing). In dergelijke gevallen kan het
lampje mogelijk geen storingen in de veiligheidssystemen aangeven. Laat het systeem controleren door het Fiat Servicenetwerk voordat u
verder gaat te rijden.
60
KENNISMAKING MET HET INSTRUMENTENPANEEL

Gele waarschuwingslampjes
Waarschuwingslampje Wat het betekent
amberALGEMENE STORING
Wanneer dit waarschuwingslampje of symbool begint te knipperen, voor versies/markten waar voorzien,
duidt dit op een fout in het airbagwaarschuwingslampje. In dit geval kan het zijn dat de airbag geen
mogelijke airbagsysteemstoringen aanduidt. Neem onmiddellijk contact op met een Fiat Servicenetwerk.
Wanneer dit waarschuwingslampje of symbook gaat branden, kan dit duiden op een interventie of een
probleem met het brandstofafsluitsysteem of een storing in de motoroliedruksensor.
amberiTPMS
Storing iTPMS/iTPMS tijdelijk uitgeschakeld
Het waarschuwingslampje knippert ongeveer 75 seconden en blijft daarna permanent branden (er
verschijnt ook een bericht op het display) om aan te geven dat het systeem tijdelijk uitgeschakeld of defect
is. Het systeem gaat weer normaal werken zodra de bedrijfsomstandigheden dat toelaten. Als dat niet het
geval is, voer dan na het herstellen van de normale bedrijfsomstandigheden de resetprocedure uit.
Als de storingswaarschuwing zich blijft voordoen, zo snel mogelijk contact opnemen met een het Fiat
Servicenetwerk.
Lage bandenspanning
Het waarschuwingslampje gaat continu branden om aan te geven dat de spanning van een van de banden
lager is dan de aanbevolen waarde en/of dat de band langzaam leegloopt. Onder deze omstandigheden
kunnen de optimale levensduur van de banden en het brandstofverbruik niet gegarandeerd worden. Het
wordt geadviseerd de juiste bandendruk te herstellen (zie paragraaf "Wielen" in het hoofdstuk "Technische
gegevens"). Voer de Resetprocedure uit zodra de normale bedrijfsomstandigheden van het voertuig
hersteld zijn.
WAARSCHUWING Rijd niet verder met een of meerdere lekke banden, dit kan de bestuurbaarheid van de
auto in gevaar brengen. Breng het voertuig tot stilstand, voorkom bruusk remmen en sturen.
amberSTORING ABS
Het lampje gaat branden om een storing van het ABS aan te geven. In dat geval blijft het remsysteem
normaal werken, maar met uitsluiting van het ABS-systeem. Rijd zeer voorzichtig wendt u zo snel mogelijk
tot het Fiat Servicenetwerk.
61

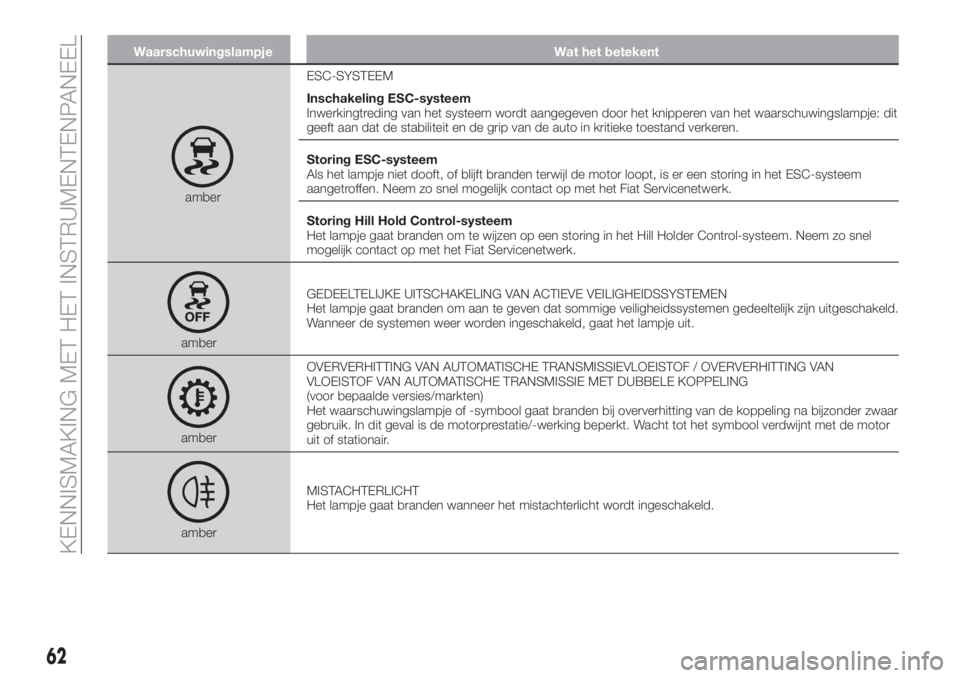

Waarschuwingslampje Wat het betekent
amberESC-SYSTEEM
Inschakeling ESC-systeem
Inwerkingtreding van het systeem wordt aangegeven door het knipperen van het waarschuwingslampje: dit
geeft aan dat de stabiliteit en de grip van de auto in kritieke toestand verkeren.
Storing ESC-systeem
Als het lampje niet dooft, of blijft branden terwijl de motor loopt, is er een storing in het ESC-systeem
aangetroffen. Neem zo snel mogelijk contact op met het Fiat Servicenetwerk.
Storing Hill Hold Control-systeem
Het lampje gaat branden om te wijzen op een storing in het Hill Holder Control-systeem. Neem zo snel
mogelijk contact op met het Fiat Servicenetwerk.
amberGEDEELTELIJKE UITSCHAKELING VAN ACTIEVE VEILIGHEIDSSYSTEMEN
Het lampje gaat branden om aan te geven dat sommige veiligheidssystemen gedeeltelijk zijn uitgeschakeld.
Wanneer de systemen weer worden ingeschakeld, gaat het lampje uit.
amberOVERVERHITTING VAN AUTOMATISCHE TRANSMISSIEVLOEISTOF / OVERVERHITTING VAN
VLOEISTOF VAN AUTOMATISCHE TRANSMISSIE MET DUBBELE KOPPELING
(voor bepaalde versies/markten)
Het waarschuwingslampje of -symbool gaat branden bij oververhitting van de koppeling na bijzonder zwaar
gebruik. In dit geval is de motorprestatie/-werking beperkt. Wacht tot het symbool verdwijnt met de motor
uit of stationair.
amberMISTACHTERLICHT
Het lampje gaat branden wanneer het mistachterlicht wordt ingeschakeld.
62
KENNISMAKING MET HET INSTRUMENTENPANEEL

Waarschuwingslampje Wat het betekent

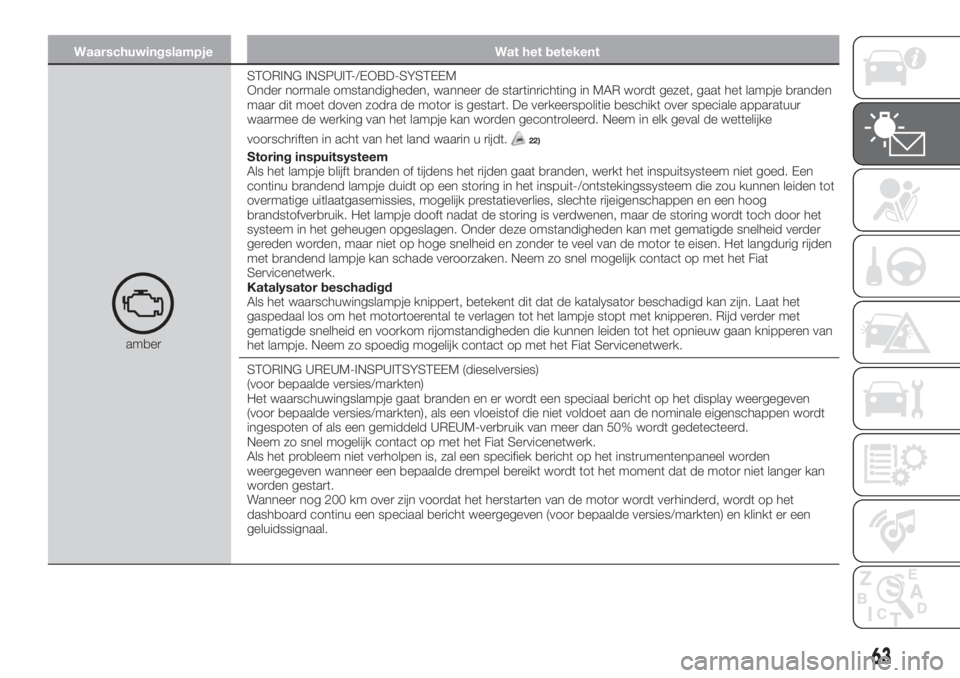

amberSTORING INSPUIT-/EOBD-SYSTEEM
Onder normale omstandigheden, wanneer de startinrichting in MAR wordt gezet, gaat het lampje branden
maar dit moet doven zodra de motor is gestart. De verkeerspolitie beschikt over speciale apparatuur
waarmee de werking van het lampje kan worden gecontroleerd. Neem in elk geval de wettelijke
voorschriften in acht van het land waarin u rijdt.
22)
Storing inspuitsysteem
Als het lampje blijft branden of tijdens het rijden gaat branden, werkt het inspuitsysteem niet goed. Een
continu brandend lampje duidt op een storing in het inspuit-/ontstekingssysteem die zou kunnen leiden tot
overmatige uitlaatgasemissies, mogelijk prestatieverlies, slechte rijeigenschappen en een hoog
brandstofverbruik. Het lampje dooft nadat de storing is verdwenen, maar de storing wordt toch door het
systeem in het geheugen opgeslagen. Onder deze omstandigheden kan met gematigde snelheid verder
gereden worden, maar niet op hoge snelheid en zonder te veel van de motor te eisen. Het langdurig rijden
met brandend lampje kan schade veroorzaken. Neem zo snel mogelijk contact op met het Fiat
Servicenetwerk.
Katalysator beschadigd
Als het waarschuwingslampje knippert, betekent dit dat de katalysator beschadigd kan zijn. Laat het
gaspedaal los om het motortoerental te verlagen tot het lampje stopt met knipperen. Rijd verder met
gematigde snelheid en voorkom rijomstandigheden die kunnen leiden tot het opnieuw gaan knipperen van
het lampje. Neem zo spoedig mogelijk contact op met het Fiat Servicenetwerk.
STORING UREUM-INSPUITSYSTEEM (dieselversies)
(voor bepaalde versies/markten)
Het waarschuwingslampje gaat branden en er wordt een speciaal bericht op het display weergegeven
(voor bepaalde versies/markten), als een vloeistof die niet voldoet aan de nominale eigenschappen wordt
ingespoten of als een gemiddeld UREUM-verbruik van meer dan 50% wordt gedetecteerd.
Neem zo snel mogelijk contact op met het Fiat Servicenetwerk.
Als het probleem niet verholpen is, zal een specifiek bericht op het instrumentenpaneel worden
weergegeven wanneer een bepaalde drempel bereikt wordt tot het moment dat de motor niet langer kan
worden gestart.
Wanneer nog 200 km over zijn voordat het herstarten van de motor wordt verhinderd, wordt op het
dashboard continu een speciaal bericht weergegeven (voor bepaalde versies/markten) en klinkt er een
geluidssignaal.
63

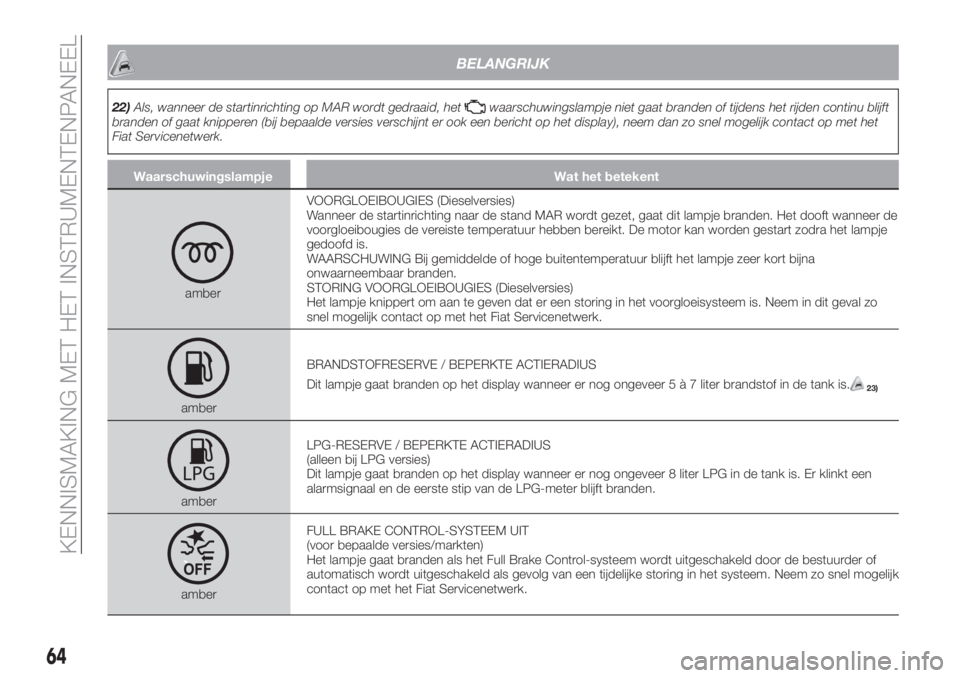

BELANGRIJK
22)Als, wanneer de startinrichting op MAR wordt gedraaid, hetwaarschuwingslampje niet gaat branden of tijdens het rijden continu blijft
branden of gaat knipperen (bij bepaalde versies verschijnt er ook een bericht op het display), neem dan zo snel mogelijk contact op met het
Fiat Servicenetwerk.
Waarschuwingslampje Wat het betekent
amberVOORGLOEIBOUGIES (Dieselversies)
Wanneer de startinrichting naar de stand MAR wordt gezet, gaat dit lampje branden. Het dooft wanneer de
voorgloeibougies de vereiste temperatuur hebben bereikt. De motor kan worden gestart zodra het lampje
gedoofd is.
WAARSCHUWING Bij gemiddelde of hoge buitentemperatuur blijft het lampje zeer kort bijna
onwaarneembaar branden.
STORING VOORGLOEIBOUGIES (Dieselversies)
Het lampje knippert om aan te geven dat er een storing in het voorgloeisysteem is. Neem in dit geval zo
snel mogelijk contact op met het Fiat Servicenetwerk.
amberBRANDSTOFRESERVE / BEPERKTE ACTIERADIUS
Dit lampje gaat branden op het display wanneer er nog ongeveer5à7liter brandstof in de tank is.
amberLPG-RESERVE / BEPERKTE ACTIERADIUS
(alleen bij LPG versies)
Dit lampje gaat branden op het display wanneer er nog ongeveer 8 liter LPG in de tank is. Er klinkt een
alarmsignaal en de eerste stip van de LPG-meter blijft branden.
amberFULL BRAKE CONTROL-SYSTEEM UIT
(voor bepaalde versies/markten)
Het lampje gaat branden als het Full Brake Control-systeem wordt uitgeschakeld door de bestuurder of
automatisch wordt uitgeschakeld als gevolg van een tijdelijke storing in het systeem. Neem zo snel mogelijk
contact op met het Fiat Servicenetwerk.
64
KENNISMAKING MET HET INSTRUMENTENPANEEL
23)

Waarschuwingslampje Wat het betekent
amberSTART&STOP-SYSTEEM HANDMATIG INSCHAKELEN / UITSCHAKELEN
(voor bepaalde versies/markten)
Inschakelen: Er verschijnt een bericht op het display, waar voorzien, wanneer het systeem wordt
ingeschakeld.
Uitschakelen: Er verschijnt een waarschuwingslampje, waar voorzien, op het display wanneer het
Start&Stop-systeem wordt uitgeschakeld.
amberSTORING FIAT CODE SYSTEEM
Het waarschuwingslampje of symbool gaat branden om een storing van het Fiat CODE-systeem aan te
geven. Neem zo snel mogelijk contact op met het Fiat Servicenetwerk.
amberSTORING PARKEERSENSOREN (PARK ASSIST)
Het waarschuwingslampje of symbool gaat branden als er een tijdelijke storing van de parkeersensoren is.
Als het probleem nog aanwezig is na het reinigen van de zone van de parkeersensoren, contact opnemen
met het Fiat Servicenetwerk.
amberWATER IN DIESELFILTER (Dieselversies)
Het lampje of symbool brandt continu tijdens het rijden (en er verschijnt een bericht op het display) om de
aanwezigheid van water in het Dieselfilter aan te geven.
24)
65

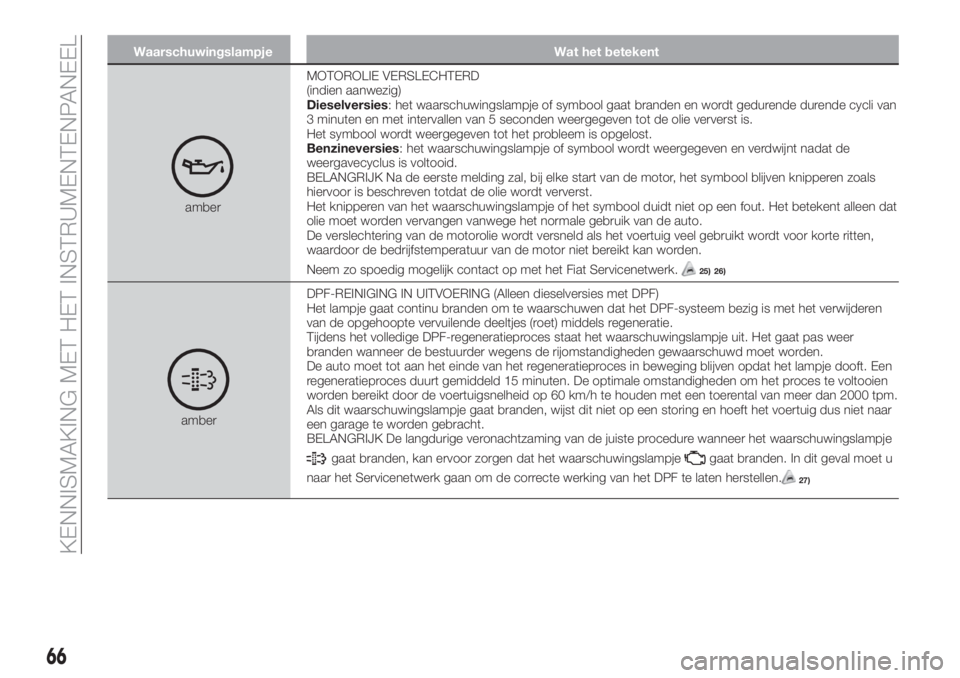

Waarschuwingslampje Wat het betekent
amberMOTOROLIE VERSLECHTERD
(indien aanwezig)
Dieselversies: het waarschuwingslampje of symbool gaat branden en wordt gedurende durende cycli van
3 minuten en met intervallen van 5 seconden weergegeven tot de olie ververst is.
Het symbool wordt weergegeven tot het probleem is opgelost.
Benzineversies: het waarschuwingslampje of symbool wordt weergegeven en verdwijnt nadat de
weergavecyclus is voltooid.
BELANGRIJK Na de eerste melding zal, bij elke start van de motor, het symbool blijven knipperen zoals
hiervoor is beschreven totdat de olie wordt ververst.
Het knipperen van het waarschuwingslampje of het symbool duidt niet op een fout. Het betekent alleen dat
olie moet worden vervangen vanwege het normale gebruik van de auto.
De verslechtering van de motorolie wordt versneld als het voertuig veel gebruikt wordt voor korte ritten,
waardoor de bedrijfstemperatuur van de motor niet bereikt kan worden.
Neem zo spoedig mogelijk contact op met het Fiat Servicenetwerk.
25) 26)
amberDPF-REINIGING IN UITVOERING (Alleen dieselversies met DPF)
Het lampje gaat continu branden om te waarschuwen dat het DPF-systeem bezig is met het verwijderen
van de opgehoopte vervuilende deeltjes (roet) middels regeneratie.
Tijdens het volledige DPF-regeneratieproces staat het waarschuwingslampje uit. Het gaat pas weer
branden wanneer de bestuurder wegens de rijomstandigheden gewaarschuwd moet worden.
De auto moet tot aan het einde van het regeneratieproces in beweging blijven opdat het lampje dooft. Een
regeneratieproces duurt gemiddeld 15 minuten. De optimale omstandigheden om het proces te voltooien
worden bereikt door de voertuigsnelheid op 60 km/h te houden met een toerental van meer dan 2000 tpm.
Als dit waarschuwingslampje gaat branden, wijst dit niet op een storing en hoeft het voertuig dus niet naar
een garage te worden gebracht.
BELANGRIJK De langdurige veronachtzaming van de juiste procedure wanneer het waarschuwingslampje
gaat branden, kan ervoor zorgen dat het waarschuwingslampjegaat branden. In dit geval moet u
naar het Servicenetwerk gaan om de correcte werking van het DPF te laten herstellen.
66
KENNISMAKING MET HET INSTRUMENTENPANEEL
27)

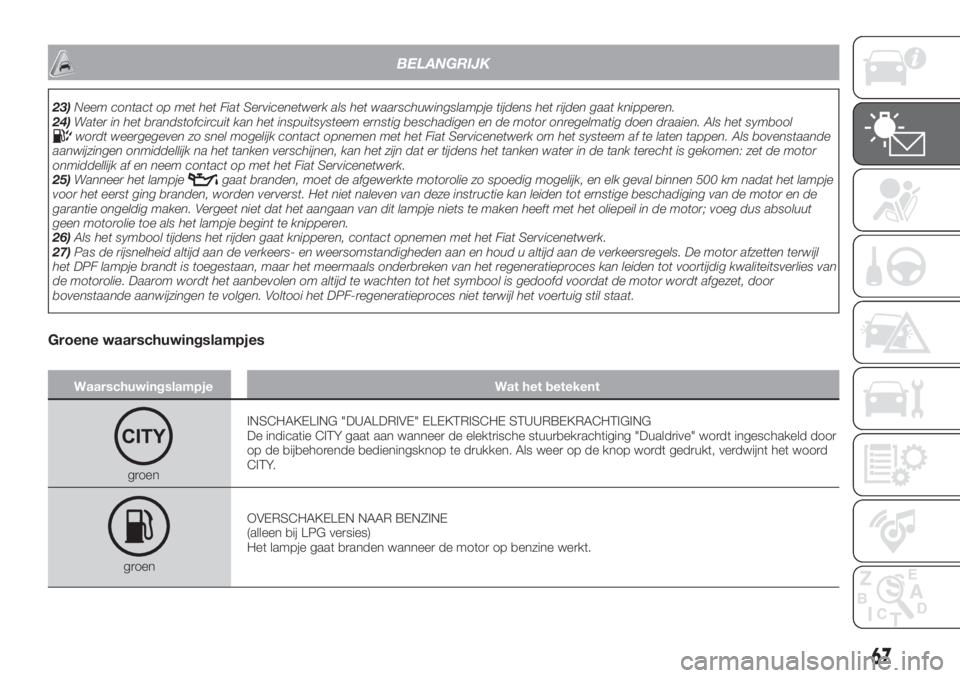

BELANGRIJK
23)Neem contact op met het Fiat Servicenetwerk als het waarschuwingslampje tijdens het rijden gaat knipperen.
24)Water in het brandstofcircuit kan het inspuitsysteem ernstig beschadigen en de motor onregelmatig doen draaien. Als het symbool
wordt weergegeven zo snel mogelijk contact opnemen met het Fiat Servicenetwerk om het systeem af te laten tappen. Als bovenstaande
aanwijzingen onmiddellijk na het tanken verschijnen, kan het zijn dat er tijdens het tanken water in de tank terecht is gekomen: zet de motor
onmiddellijk af en neem contact op met het Fiat Servicenetwerk.
25)Wanneer het lampje
gaat branden, moet de afgewerkte motorolie zo spoedig mogelijk, en elk geval binnen 500 km nadat het lampje
voor het eerst ging branden, worden ververst. Het niet naleven van deze instructie kan leiden tot ernstige beschadiging van de motor en de
garantie ongeldig maken. Vergeet niet dat het aangaan van dit lampje niets te maken heeft met het oliepeil in de motor; voeg dus absoluut
geen motorolie toe als het lampje begint te knipperen.
26)Als het symbool tijdens het rijden gaat knipperen, contact opnemen met het Fiat Servicenetwerk.
27)Pas de rijsnelheid altijd aan de verkeers- en weersomstandigheden aan en houd u altijd aan de verkeersregels. De motor afzetten terwijl
het DPF lampje brandt is toegestaan, maar het meermaals onderbreken van het regeneratieproces kan leiden tot voortijdig kwaliteitsverlies van
de motorolie. Daarom wordt het aanbevolen om altijd te wachten tot het symbool is gedoofd voordat de motor wordt afgezet, door
bovenstaande aanwijzingen te volgen. Voltooi het DPF-regeneratieproces niet terwijl het voertuig stil staat.
Groene waarschuwingslampjes
Waarschuwingslampje Wat het betekent
groenINSCHAKELING "DUALDRIVE" ELEKTRISCHE STUURBEKRACHTIGING
De indicatie CITY gaat aan wanneer de elektrische stuurbekrachtiging "Dualdrive" wordt ingeschakeld door
op de bijbehorende bedieningsknop te drukken. Als weer op de knop wordt gedrukt, verdwijnt het woord
CITY.
groenOVERSCHAKELEN NAAR BENZINE
(alleen bij LPG versies)
Het lampje gaat branden wanneer de motor op benzine werkt.
67

Waarschuwingslampje Wat het betekent
groenSTADSLICHT EN DIMLICHT
Het lampje gaat branden wanneer het stadslicht en het dimlicht worden ingeschakeld.
Met deze functie kunnen de koplampen gedurende 30, 60 of 90 seconden blijven branden nadat de
startinrichting in de stand STOP is gezet (functie "Follow me home").
groenMISTLAMPEN
Het lampje gaat branden wanneer de mistlampen voor worden ingeschakeld.
groenRICHTINGAANWIJZER LINKS
Het lampje gaat branden wanneer de richtingaanwijzerhendel omlaag wordt gezet of, samen met de
rechter richtingaanwijzer, wanneer de knop voor de alarmknipperlichten wordt ingedrukt.
groenRICHTINGAANWIJZER RECHTS
Het lampje gaat branden wanneer de richtingaanwijzerhendel omhoog wordt verplaatst of, samen met de
linker richtingaanwijzer, wanneer de knop voor de alarmknipperlichten wordt ingedrukt.
Blauwe lampjes
Waarschuwingslampje Wat het betekent
blauwGROOTLICHT
Het lampje gaat branden wanneer het grootlicht wordt ingeschakeld.
68
KENNISMAKING MET HET INSTRUMENTENPANEEL
