FIAT TIPO 5DOORS STATION WAGON 2019 Kezelési és karbantartási útmutató (in Hungarian)

Gomb Funkciók Üzemmód
Előző rádióállomás keresése vagy USB használata
esetén előző műsorszám kiválasztásaA gomb rövid megnyomása
Frekvenciák pásztázása lefelé a gomb elengedéséig/
USB gyors visszacsévéléseA gomb hosszú megnyomása
Következő rádióállomás keresése vagy USB használata
esetén következő műsorszám kiválasztásaA gomb rövid megnyomása
Frekvenciák pásztázása felfelé a gomb elengedéséig/
USB gyors előrecsévéléseA gomb hosszú megnyomása
Az USB-n található műsorszámok véletlen sorrendű
lejátszásaA gomb rövid megnyomása
USB műsorszám ismétlése A gomb rövid megnyomása
259

KORMÁNYKERÉKEN LÉVŐ KEZELŐSZERVEK
A kormánykeréken megtalálhatók a rendszer fő funkcióinak kezelőszervei, amelyek könnyebb kezelhetőséget tesznek lehetővé.
A kiválasztott funkciók aktiválását egyes esetekben a gomb megnyomva tartásának (rövid vagy hosszú) időtartama határozza
meg a következő oldalon lévő táblázatnak megfelelően.
(224. ábra)11026J0005EM
260
MULTIMÉDIA

KORMÁNYON TALÁLHATÓ VEZÉRLÉSEK ÖSSZEFOGLALÓ TÁBLÁZATA
Gomb (egyes változatoknál
és piacokon)Vezérlés
A bejövő telefonhívás fogadása
A második bejövő hívás fogadása és az aktív hívás várakoztatása
A bejövő telefonhívás visszautasítása
A folyamatban lévő telefonbeszélgetés befejezése
261

KORMÁNYKERÉK MÖGÖTT LÉVŐ KEZELŐSZERVEK
Gombok Vezérlés
1 gomb (kormány bal oldala)
Felső gomb
A gomb rövid megnyomása: következő rádióállomás keresése vagy a következő
USB műsorszám kiválasztása
A gomb hosszan tartó megnyomása: magas frekvenciák keresése a gomb
elengedéséig/USB műsorszám gyors előrepörgetése.
Középső gombMinden nyomásra továbblép az AM, FM, USB, AUX (ha van) források között. Kizárólag
a rendelkezésre álló hangforrások kerülnek kiválasztásra.
Alsó gomb
A gomb rövid megnyomása: következő rádióállomás keresése vagy az előző USB
műsorszám kiválasztása
A gomb hosszan tartó megnyomása: alsó frekvenciák keresése a gomb
elengedéséig/az USB gyors előrepörgetése
2 gomb (kormány jobb oldala)
Felső gombHangerő növelése
A nyomógomb rövid megnyomása: a hangerő egyes növelése
A nyomógomb hosszú megnyomása: a hangerő gyors növelése
Középső gomb A Mute funkció be-/kikapcsolása
Alsó gombHangerő csökkentése
A nyomógomb rövid megnyomása: a hangerő egyes csökkentése
A nyomógomb hosszú megnyomása: a hangerő gyors csökkentése
262
MULTIMÉDIA

A RENDSZER
BEKAPCSOLÁSA/
KIKAPCSOLÁSA
A rendszer agomb/forgatógomb
megnyomásával kapcsolható be, illetve
ki.
Forgassuk el a gombot/forgatógombot
az óramutató járásával megegyező
irányba a hangerő növeléséhez vagy az
óramutató járásával ellentétes irányba
annak csökkentéséhez. Az elektronikus
hangerő-szabályozó mindkét irányban
körbeforog (360°), nincsenek végállásai.
RÁDIÓ ÜZEMMÓD
(TUNER)
A rendszer a következő hullámsávok
vételére képes: AM és FM.
Rádió üzemmód kiválasztása
A rádió üzemmód bekapcsolásához az
előlapon nyomjuk meg a RADIO
gombot.
Hullámsáv kiválasztása
Az előlapon lévő RADIO gomb
megnyomásával lehet kiválasztani a
különböző hangolási üzemmódokat.
Megjelenítések a kijelzőn
Miután kiválasztottuk a kívánt
rádióadót, a kijelzőn a következő
információk jelennek meg (aktivált INFO
üzemmód):A felső részen: megjelenik a tárolt
állomás, a pontos idő és a rádió további
aktív beállításai.
A középső részen: az éppen hallható
rádióállomás neve, a frekvencia és a
rádió text információk (ha vannak)
kerülnek kijelzésre.
FM állomások listája
A BROWSE/ENTER gomb/
forgatógomb megnyomásával
jeleníthető meg a vehető FM állomások
teljes listája.
AM/FM rádióállomások tárolása
A tárolóhelyek a rendszer valamennyi
üzemmódjában használhatóak, ezeket
az előlapon elhelyezkedő1-2-3-4-5-6
előválasztó gombok egyikének
megérintésével lehet aktiválni. Ha
megtörtént egy tárolni kívánt rádióadó
hangolása, nyomjuk meg és tartsuk
megnyomva a kívánt tárolóhelynek
megfelelő gombot addig, amíg a
megerősítő hangjelzés el nem hangzik.
AM/FM rádióállomás kiválasztása
A kívánt rádióállomás keresésének
végrehajtásához nyomjuk meg a
vagynyomógombokat, vagy
forgassuk a "BROWSE/ENTER"
forgókapcsolót.Előző/következő rádióállomás
keresése
Röviden nyomjuk meg a
vagy
gombot: a gomb elengedésekor
megjelenik az előző vagy a következő
rádióállomás.
Előző/következő rádióállomás
gyorskeresése
A gyorskereséshez tartsuk megnyomva
a
vagygombokat: a gomb
elengedésekor az első hangolható
rádióadó szólal meg.
MEDIA ÜZEMMÓD
Az AUX (ha van), USB működésre
vonatkozó interaktív üzemmódok.
Hangforrás kiválasztása
A kívánt hangforrás kiválasztásához a
rendelkezésre állók közül: AUX (ha van)
vagy USB, nyomjuk meg aMEDIA
gombot.
A mobiltelefon SD-kártyáján tárolt
zeneszámok kiválasztásához és
lejátszásához (ahol ezt maga a telefon
lehetővé teszi) nyomjuk le a BROWSE
ENTER gombot, válasszuk k a
Könyvtárakat, majd a Kártyát.
FIGYELMEZTETÉS Néhány
zenelejátszó multimédiás készülék
lehet, hogy nem kompatibilis a
Uconnect™rendszerrel.
263

Műsorszám váltása (következő/
előző)
Nyomjuk meg röviden a
nyomógombot a következő szám
lejátszásához, vagy nyomjuk meg
röviden a
nyomógombot a kijelölt
szám elejére történő visszatéréshez,
vagy az előző szám elejére történő
visszatéréshez, ha a szám lejátszása
3 másodpercnél nem régebben
kezdődött el.
Műsorszámok gyors keresése
előre/hátra
Nyomjuk meg és tartsuk megnyomva a
kijelzőn lévő
gombot a kiválasztott
szám gyors előreforgatásához, vagy
tartsuk megnyomva a kijelzőn lévő
gombot a szám gyors
visszaforgatásához.
Műsorszám kiválasztása
(böngészés)
Ez a funkció lehetővé teszi az aktív
eszközön található számok közötti
böngészést és választást. A választási
lehetőségek a csatlakoztatott
készüléktől függnek. Például egy USB
pendrive esetén a BROWSE ENTER
gomb/forgatógomb segítségével
lapozhatjuk az adathordozón található
számokra vonatkozó rögzített
információktól függően a szerzők
listáját, a zenetípusokat és az
albumokat is.Minden betűrendes lista esetén az
előlapon találhatóA-B-Cgombbal lehet
a listában szereplő kívánság szerinti
betűhöz ugrani.
Megjegyzés Ez a gomb egyes
Apple®
készülékeknél nem működik.
Nyomjuk meg a BROWSE ENTER
gombot a funkciónak a lejátszott
hangforráson történő bekapcsolásához.
Forgassuk el a BROWSE ENTER
gombot/forgatógombot a kívánt
kategória kiválasztásához, majd
nyomjuk meg ugyanazt a
gombot/forgatógombot a kiválasztás
megerősítéséhez. A funkció törléséhez
nyomjuk meg a
gombot.
Megjegyzés A BROWSE ENTER gomb
semmilyen AUX eszközre (ha van)
vonatkozó műveletet nem tesz
lehetővé.
Műsorszám-információk
megjelenítése
Nyomjuk meg azINFOgombot a
lejátszás során megjelenített
információk (előadó, album, műfaj, név,
mappa, fájlnév) kiválasztásához. A
képernyőről való kilépéshez nyomjuk
meg a
gombot.Műsorszámok véletlen sorrendű
lejátszása
Nyomjuk meg a
gombot az
USB-készüléken lévő műsorszámok
véletlen sorrendű lejátszásához.
Nyomjuk meg még egyszer a funkció
kikapcsolásához.
Műsorszám ismétlése
A szám újra meghallgatásához nyomjuk
meg a
nyomógombot. Nyomjuk
meg még egyszer a funkció
kikapcsolásához.
Egyes USB-pendrive-okat esetleg nem
támogat aUconnect™rendszer:
ebben az esetben lehetséges, hogy
nem jön létre a „Radio” üzemmódról a
„Media” üzemmódra történő
automatikus átkapcsolás. Amennyiben
nem indul el az alkalmazott eszköz
lejátszása, a Media üzemmód
kijelölésével ellenőrizzük annak
kompatibilitását: ekkor aUconnect™
rendszer kijelzőjén megjelenik egy
dedikált üzenet.
USB TÁMOGATÁS
Az USB üzemmód bekapcsolásához
csatlakoztassunk egy megfelelő
USB-eszközt a gépkocsiban található
USB-csatlakozóaljzathoz.
Ha a rendszer bekapcsolt állapotában
helyezünk be egy USB-eszközt, a
berendezés elkezdi az azon lévő
műsorszámok lejátszását.
264
MULTIMÉDIA

FIGYELMEZTETÉS Egy USB-eszköz
USB-porthoz történő
csatlakoztatásakor ügyeljünk arra, hogy
az ne akadályozza a kézifékkar
működtetését.
Megjegyzés Egyes USB-pendrive-okat
esetleg nem támogat aUconnect™
rendszer: ebben az esetben nem jön
létre a „Radio” üzemmódról a „Media”
üzemmódra történő automatikus
átkapcsolás. Amennyiben nem indul el
az alkalmazott eszköz lejátszása, a
Media üzemmód kijelölésével
ellenőrizzük annak kompatibilitását:
ekkor aUconnect™rendszer
kijelzőjén megjelenik egy dedikált
üzenet.
FIGYELMEZTETÉS Az USB töltő aljzat
használatát követően javasoljuk, hogy
csatlakoztassa le a készüléket
(okostelefon), először mindig a
gépjármű aljzatából húzzuk ki a
vezetéket, és soha ne a készülékből
ábra 225. A lebegő kábelek és a nem
megfelelően kihúzott kábelek ronthatják
a töltési funkció teljesítményét és/vagy
az USB aljzat állapotát
Megjegyzés
Az USB-port kezeli a
pendrive/okostelefon, stb. adatátvitelt, és
egy külső eszköz lassú töltését (nem
mindig biztosított, amennyiben az a külső
eszköz típusától / márkájától függ.
AUX ESZKÖZ(egyes változatoknál)
Az AUX üzemmód bekapcsolásához
csatlakoztassunk egy megfelelő eszközt
a gépkocsiban található AUX
csatlakozóaljzathoz.
Ha egy AUX kimeneti csatlakozóval
ellátott eszközt csatlakoztatunk, a
rendszer elkezdi a csatlakoztatott AUX
forrás lejátszását, amennyiben az már
lejátszás alatt van.
A hangerő szabályozása az előlapon
található
gomb/forgatógomb
forgatásával vagy a csatlakoztatott
eszköz hangerő-szabályozójával
lehetséges.
A „Select Audio Source” funkcióval
kapcsolatosan tanulmányozzuk a
„Media Üzemmódok” című fejezetben
leírtakat.FIGYELMEZTETÉSEK
Az AUX csatlakozóhoz csatlakoztatott
berendezés funkcióit maga a
berendezés közvetlenül kezeli: nem
lehetséges tehát a műsorszám/mappa/
lejátszási lista váltása a rádió előlapján,
vagy a kormánykeréken található
kezelőszervekkel.
A hangszórók által kibocsátott
esetleges sistergés elkerülése
érdekében ne hagyjuk az AUX
csatlakozóra csatlakoztatva a
hordozható lejátszó vezetékét a
készülék lekötése után.
FIGYELMEZTETÉS Egy eszköz AUX
csatlakozóaljzathoz történő
csatlakoztatásakor ügyeljünk arra, hogy
az ne akadályozza a kézifékkar
működtetését.
TELEFON ÜZEMMÓD
(egyes változatoknál)
Telefon üzemmód bekapcsolása
A telefon üzemmód bekapcsolásához
az előlapon nyomjuk meg a PHONE
gombot.
A kezelőszervekkel a következők
végezhetők el:
a kívánt telefonszám tárcsázása;
a mobiltelefon telefonkönyvében
található bejegyzések megjelenítése és
hívása;
(225. ábra)P2000169
265

a hívásnaplóban szereplő
bejegyzések megjelenítése és hívása;
legfeljebb 8 telefon párosítása azok
hozzáférésének és csatlakoztatásának
megkönnyítése és meggyorsítása
érdekében;
a hívások továbbítása a rendszerről a
mobiltelefonra és fordítva, valamint a
berendezéshez tartozó mikrofon
hangjának elnémítása a bizalmas
beszélgetésekhez.
A mobiltelefon hangja a jármű
audioberendezésén keresztül hallható: a
telefon funkció használatakor a
rendszer automatikusan elnémítja az
autórádió hangját.
Mobiltelefon párosítása
A mobiltelefon párosítását az alábbiak
szerint végezzük el:
aktiváljuk a mobiltelefonon a
Bluetooth®
funkciót;
nyomjuk meg aPHONEgombot az
előlapon;
ha a rendszerben még nincs egyetlen
regisztrált telefon sem, a kijelzőn
megjelenik egy megfelelő képernyő;
válasszuk ki a „Connect phone”
lehetőséget a párosítási eljárás
elkezdéséhez, majd keressük meg a
mobiltelefonon aUconnect™
készüléket (ha a „No” lehetőséget
választjuk, a telefon fő képernyője
jelenik meg);
a mobiltelefon kérésére a telefon
billentyűzetével írjuk be a rendszer
kijelzőjén látható PIN kódot, vagy
erősítsük meg a mobiltelefonon a
megjelenő PIN kódot;
a „Settings” menüben a „Phone
menu/Add phone” menüpont
kiválasztásával mindig lehet
mobiltelefont párosítani, ezután
folytassuk a fenti pontban ismertetettek
alapján;
a regisztrálási fázis során a kijelzőn
megjelenik egy képernyő, amely a
művelet előrehaladását jelzi.
Megjegyzés A telefonszoftver frissítését
követően javasoljuk a megfelelő
működéshez, hogy távolítsuk el a
telefont a rádióhoz társított készülékek
listájából, töröljük a korábbi
rendszertársítást a telefonBluetooth®
készülékek listájából is, és végezzünk el
egy új regisztrációt.
Telefonhívás kezdeményezése
A következőkben ismertetett műveletek
csak akkor érhetők el, ha azokat a
használatban lévő mobiltelefon
támogatja.
Az alábbi módokon lehet hívást indítani:
a „Contacts” (Telefonkönyv ...)
menüpont kiválasztásával;
a „Recent Calls” menüpont
kiválasztásával;
a „Dial Pad” menüpont
kiválasztásával.
Telefonszám tárcsázása a kijelzőn
lévő „billentyűzet” használatával
A kijelzőn megjelenő grafikus
billentyűzettel lehet a telefonszámot
beírni.
Az alábbiak szerint járjon el:
nyomjuk meg aPHONEgombot az
előlapon;
nyomjuk meg a kijelzőn a „Dial Pad”
menüpontot, és a jobb oldali
BROWSE/ENTER forgatógombot
használva írjuk be a számot;
válasszuk ki azikont a híváshoz.
Telefonszám tárcsázása
mobiltelefonnal
A telefonszám tárcsázható a
mobiltelefonon úgy, hogy továbbra is a
rendszert használjuk (ügyeljünk arra,
hogy semmi ne vonja el a figyelmet a
vezetéstől).
A mobiltelefon billentyűzetével tárcsázva
a telefonszámot a telefonhívás hangja a
jármű audioberendezésén keresztül lesz
hallható.
266
MULTIMÉDIA

Uconnect™ 5" LIVE - Uconnect™ 5" Nav LIVE

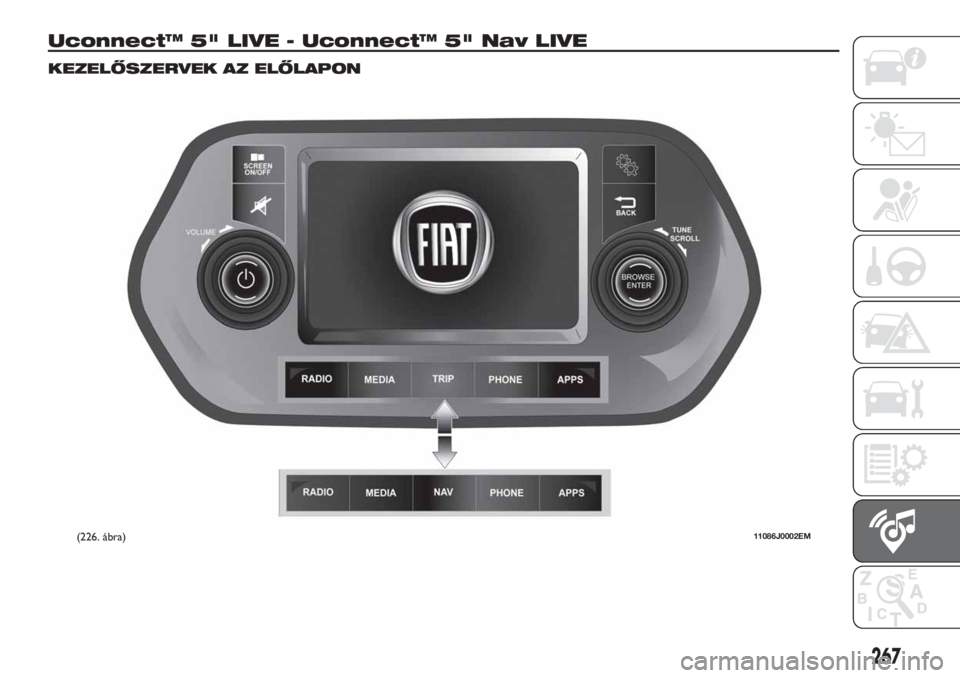

KEZELŐSZERVEK AZ ELŐLAPON
(226. ábra)11086J0002EM
267

ELŐLAPI VEZÉRLÉSEK ÖSSZEFOGLALÓ TÁBLÁZATA
Gomb Funkciók Üzemmód
Bekapcsolás A gomb rövid megnyomása
Kikapcsolás A gomb rövid megnyomása
Hangerő szabályozása A forgatógomb elforgatása balra/jobbra
Hangerő elnémítás be/ki (Mute/Pause) A gomb rövid megnyomása
Kijelző bekapcsolása/kikapcsolása A gomb rövid megnyomása
Kilépés a kiválasztásból/visszalépés az előző
képernyőreA gomb rövid megnyomása
Settings A gomb rövid megnyomása
BROWSE ENTERLista görgetése vagy egy rádióállomás keresése
számváltoztatás a Média forrásokbanA forgatógomb elforgatása balra/jobbra
A kijelzőn megjelenített opció megerősítése
Rádió módban az állomások listájának megjelenítése;
Média módban a források tartalmának görgetéseA gomb rövid megnyomása
APPSHozzáférés a kiegészítő funkciókhoz (például Idő
megjelenítés, Iránytű, Külső hőmérséklet, Rádió Média
ésUconnect
™LIVEszolgáltatások)A gomb rövid megnyomása
PHONETelefonadatok megjelenítése A gomb rövid megnyomása
TRIP (*)Hozzáférés a Trip menühöz A gomb rövid megnyomása
NAV (**)Belépés a Navigációba (térkép) A gomb rövid megnyomása
MEDIA
Támogatás kijelölése: USB, AUX (ha van),
Bluetooth®A gomb rövid megnyomása
RADIOHozzáférés a Rádió üzemmódhoz A gomb rövid megnyomása
(*) CsakUConnect™5” LIVE
(**) CsakUConnect™5” Nav LIVE
268
MULTIMÉDIA
