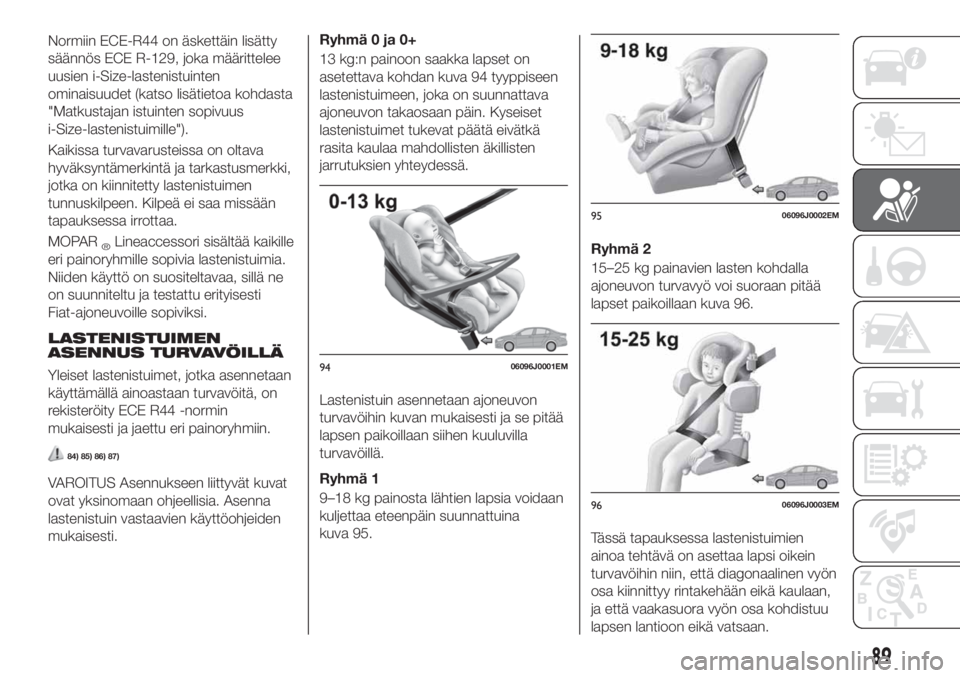

Normiin ECE-R44 on äskettäin lisätty
säännös ECE R-129, joka määrittelee
uusien i-Size-lastenistuinten
ominaisuudet (katso lisätietoa kohdasta
"Matkustajan istuinten sopivuus
i-Size-lastenistuimille").
Kaikissa turvavarusteissa on oltava
hyväksyntämerkintä ja tarkastusmerkki,
jotka on kiinnitetty lastenistuimen
tunnuskilpeen. Kilpeä ei saa missään
tapauksessa irrottaa.
MOPAR
®Lineaccessori sisältää kaikille
eri painoryhmille sopivia lastenistuimia.
Niiden käyttö on suositeltavaa, sillä ne
on suunniteltu ja testattu erityisesti
Fiat-ajoneuvoille sopiviksi.
LASTENISTUIMEN
ASENNUS TURVAVÖILLÄ
Yleiset lastenistuimet, jotka asennetaan
käyttämällä ainoastaan turvavöitä, on
rekisteröity ECE R44 -normin
mukaisesti ja jaettu eri painoryhmiin.
84) 85) 86) 87)
VAROITUS Asennukseen liittyvät kuvat
ovat yksinomaan ohjeellisia. Asenna
lastenistuin vastaavien käyttöohjeiden
mukaisesti.
Ryhmä 0 ja 0+
13 kg:n painoon saakka lapset on
asetettava kohdan kuva 94 tyyppiseen
lastenistuimeen, joka on suunnattava
ajoneuvon takaosaan päin. Kyseiset
lastenistuimet tukevat päätä eivätkä
rasita kaulaa mahdollisten äkillisten
jarrutuksien yhteydessä.
Lastenistuin asennetaan ajoneuvon
turvavöihin kuvan mukaisesti ja se pitää
lapsen paikoillaan siihen kuuluvilla
turvavöillä.
Ryhmä 1
9–18 kg painosta lähtien lapsia voidaan
kuljettaa eteenpäin suunnattuina
kuva 95.Ryhmä 2
15–25 kg painavien lasten kohdalla
ajoneuvon turvavyö voi suoraan pitää
lapset paikoillaan kuva 96.
Tässä tapauksessa lastenistuimien
ainoa tehtävä on asettaa lapsi oikein
turvavöihin niin, että diagonaalinen vyön
osa kiinnittyy rintakehään eikä kaulaan,
ja että vaakasuora vyön osa kohdistuu
lapsen lantioon eikä vatsaan.
9406096J0001EM
9506096J0002EM
9606096J0003EM
89

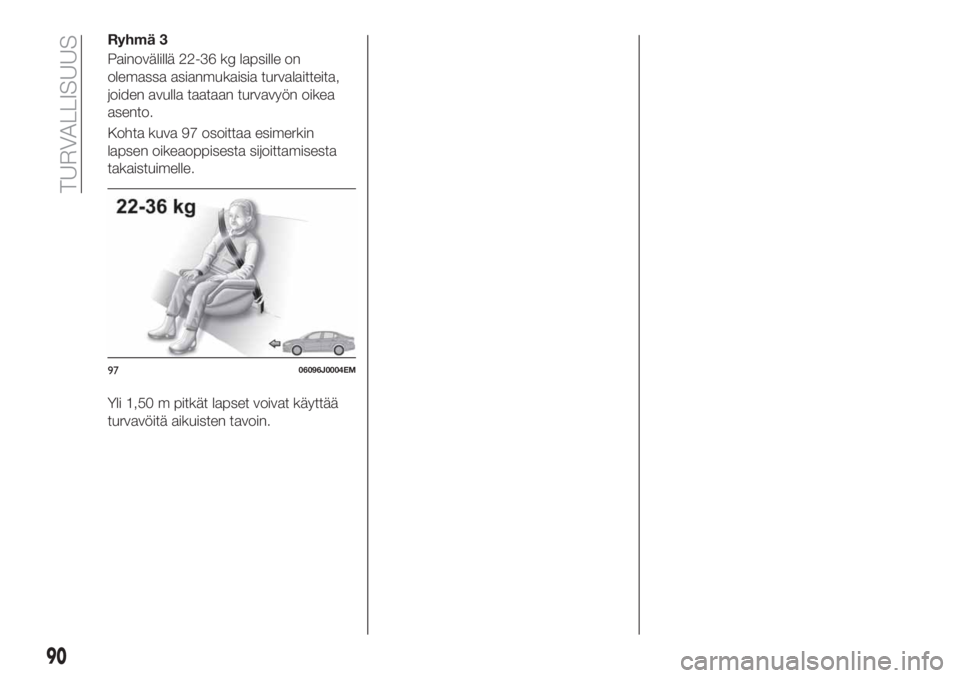

Ryhmä 3
Painovälillä 22-36 kg lapsille on
olemassa asianmukaisia turvalaitteita,
joiden avulla taataan turvavyön oikea
asento.
Kohta kuva 97 osoittaa esimerkin
lapsen oikeaoppisesta sijoittamisesta
takaistuimelle.
Yli 1,50 m pitkät lapset voivat käyttää
turvavöitä aikuisten tavoin.
9706096J0004EM
90
TURVALLISUUS

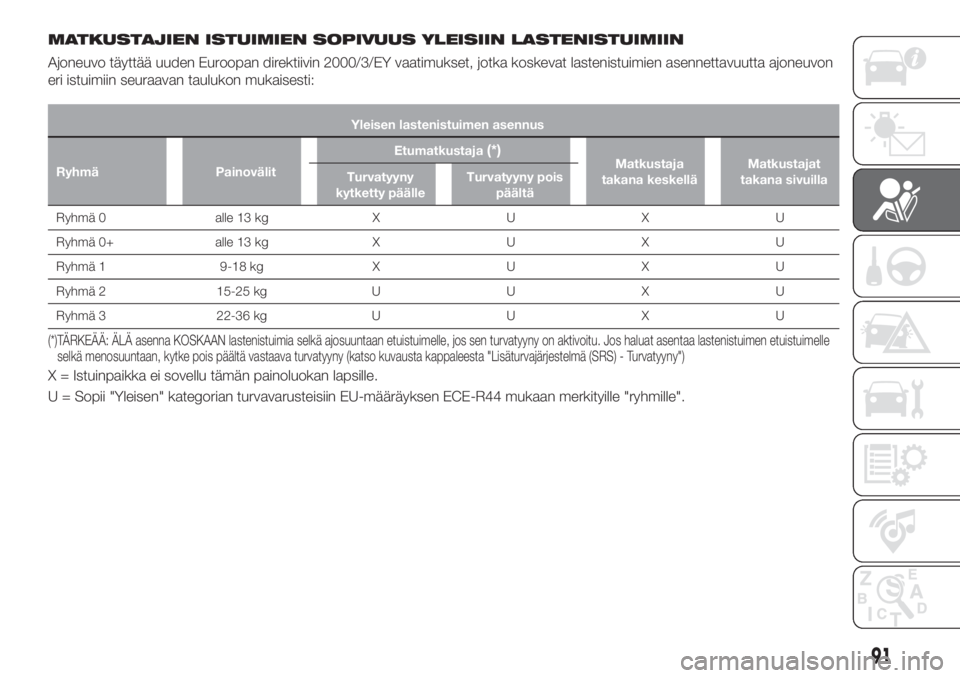

MATKUSTAJIEN ISTUIMIEN SOPIVUUS YLEISIIN LASTENISTUIMIIN
Ajoneuvo täyttää uuden Euroopan direktiivin 2000/3/EY vaatimukset, jotka koskevat lastenistuimien asennettavuutta ajoneuvon
eri istuimiin seuraavan taulukon mukaisesti:
Yleisen lastenistuimen asennus
Ryhmä PainovälitEtumatkustaja
(*)Matkustaja
takana keskelläMatkustajat
takana sivuilla Turvatyyny
kytketty päälleTurvatyyny pois
päältä
Ryhmä 0 alle 13 kg X U X U
Ryhmä 0+ alle 13 kg X U X U
Ryhmä 1 9-18 kg X U X U
Ryhmä 2 15-25 kg U U X U
Ryhmä 3 22-36 kg U U X U
(*)TÄRKEÄÄ: ÄLÄ asenna KOSKAAN lastenistuimia selkä ajosuuntaan etuistuimelle, jos sen turvatyyny on aktivoitu. Jos haluat asentaa lastenistuimen etuistuimelle
selkä menosuuntaan, kytke pois päältä vastaava turvatyyny (katso kuvausta kappaleesta "Lisäturvajärjestelmä (SRS) - Turvatyyny")
X = Istuinpaikka ei sovellu tämän painoluokan lapsille.
U = Sopii "Yleisen" kategorian turvavarusteisiin EU-määräyksen ECE-R44 mukaan merkityille "ryhmille".
91

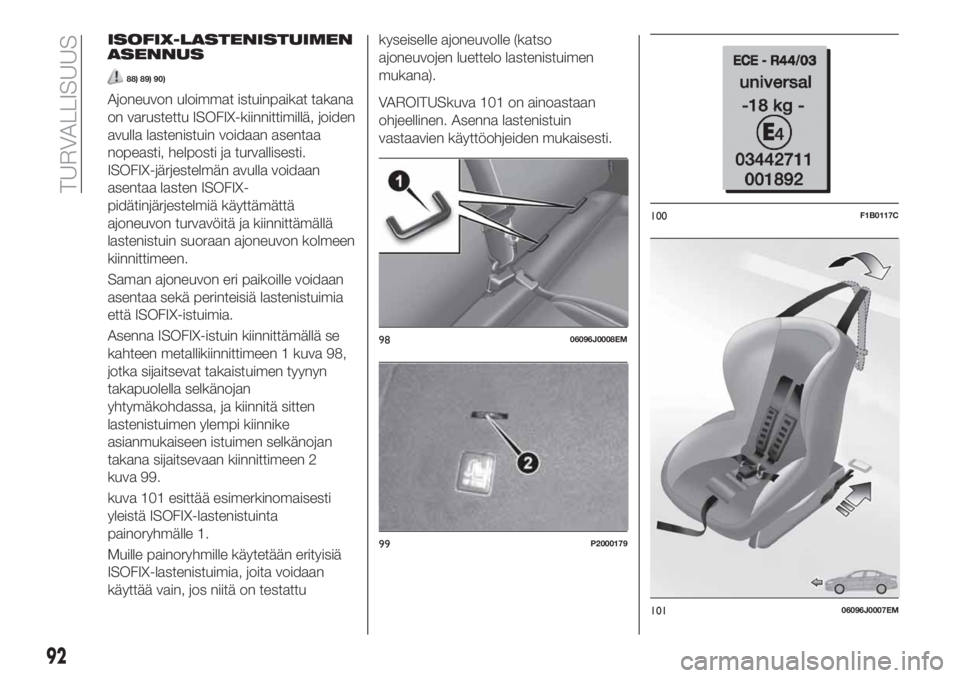

ISOFIX-LASTENISTUIMEN
ASENNUS
88) 89) 90)
Ajoneuvon uloimmat istuinpaikat takana
on varustettu ISOFIX-kiinnittimillä, joiden
avulla lastenistuin voidaan asentaa
nopeasti, helposti ja turvallisesti.
ISOFIX-järjestelmän avulla voidaan
asentaa lasten ISOFIX-
pidätinjärjestelmiä käyttämättä
ajoneuvon turvavöitä ja kiinnittämällä
lastenistuin suoraan ajoneuvon kolmeen
kiinnittimeen.
Saman ajoneuvon eri paikoille voidaan
asentaa sekä perinteisiä lastenistuimia
että ISOFIX-istuimia.
Asenna ISOFIX-istuin kiinnittämällä se
kahteen metallikiinnittimeen 1 kuva 98,
jotka sijaitsevat takaistuimen tyynyn
takapuolella selkänojan
yhtymäkohdassa, ja kiinnitä sitten
lastenistuimen ylempi kiinnike
asianmukaiseen istuimen selkänojan
takana sijaitsevaan kiinnittimeen 2
kuva 99.
kuva 101 esittää esimerkinomaisesti
yleistä ISOFIX-lastenistuinta
painoryhmälle 1.
Muille painoryhmille käytetään erityisiä
ISOFIX-lastenistuimia, joita voidaan
käyttää vain, jos niitä on testattukyseiselle ajoneuvolle (katso
ajoneuvojen luettelo lastenistuimen
mukana).VAROITUSkuva 101 on ainoastaan
ohjeellinen. Asenna lastenistuin
vastaavien käyttöohjeiden mukaisesti.
9806096J0008EM
99P2000179
100F1B0117C
10106096J0007EM
92
TURVALLISUUS

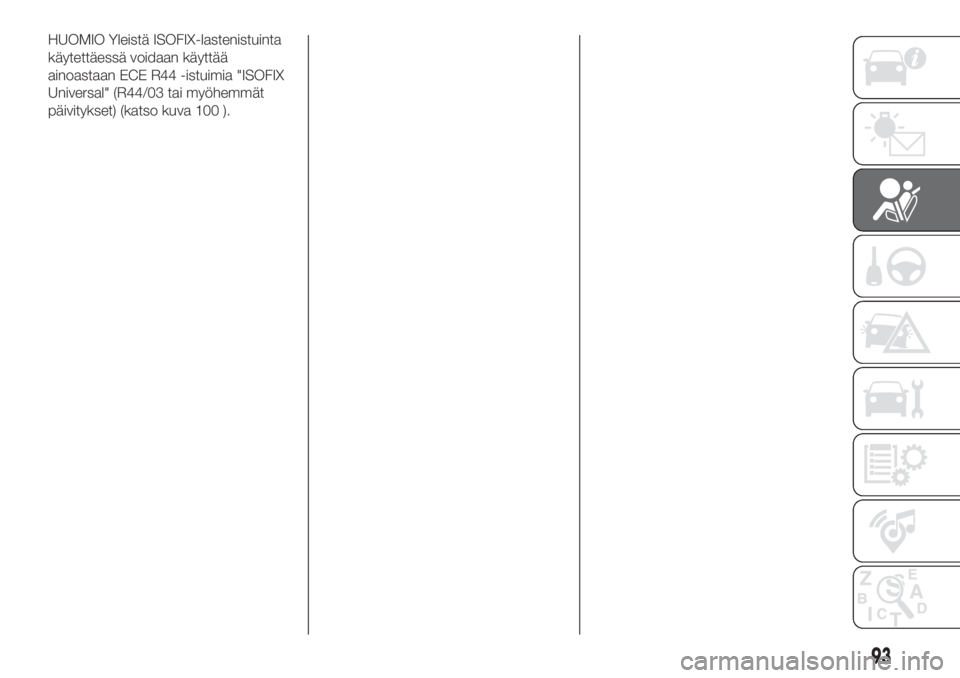

HUOMIO Yleistä ISOFIX-lastenistuinta
käytettäessä voidaan käyttää
ainoastaan ECE R44 -istuimia "ISOFIX
Universal" (R44/03 tai myöhemmät
päivitykset) (katso kuva 100 ).
93

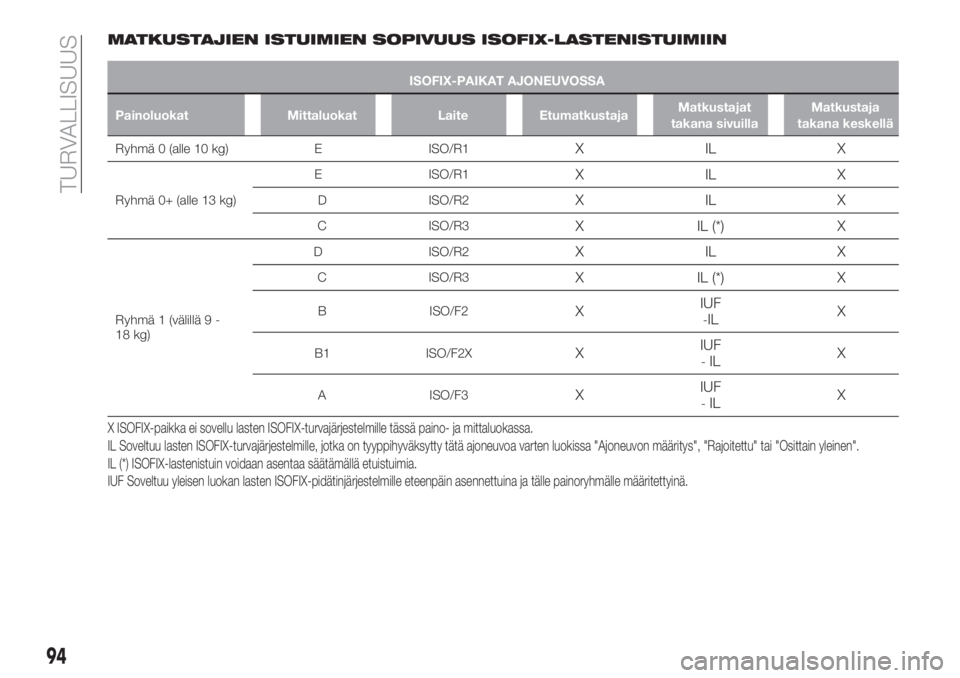

MATKUSTAJIEN ISTUIMIEN SOPIVUUS ISOFIX-LASTENISTUIMIIN
ISOFIX-PAIKAT AJONEUVOSSA
Painoluokat Mittaluokat Laite EtumatkustajaMatkustajat
takana sivuillaMatkustaja
takana keskellä
Ryhmä 0 (alle 10 kg) E ISO/R1XILX
Ryhmä 0+ (alle 13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Ryhmä 1 (välillä 9 -
18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF-ILX
B1 ISO/F2XXIUF-ILX
A ISO/F3XIUF-ILX
X ISOFIX-paikka ei sovellu lasten ISOFIX-turvajärjestelmille tässä paino- ja mittaluokassa.
IL Soveltuu lasten ISOFIX-turvajärjestelmille, jotka on tyyppihyväksytty tätä ajoneuvoa varten luokissa "Ajoneuvon määritys", "Rajoitettu" tai "Osittain yleinen".
IL (*) ISOFIX-lastenistuin voidaan asentaa säätämällä etuistuimia.
IUF Soveltuu yleisen luokan lasten ISOFIX-pidätinjärjestelmille eteenpäin asennettuina ja tälle painoryhmälle määritettyinä.
94
TURVALLISUUS

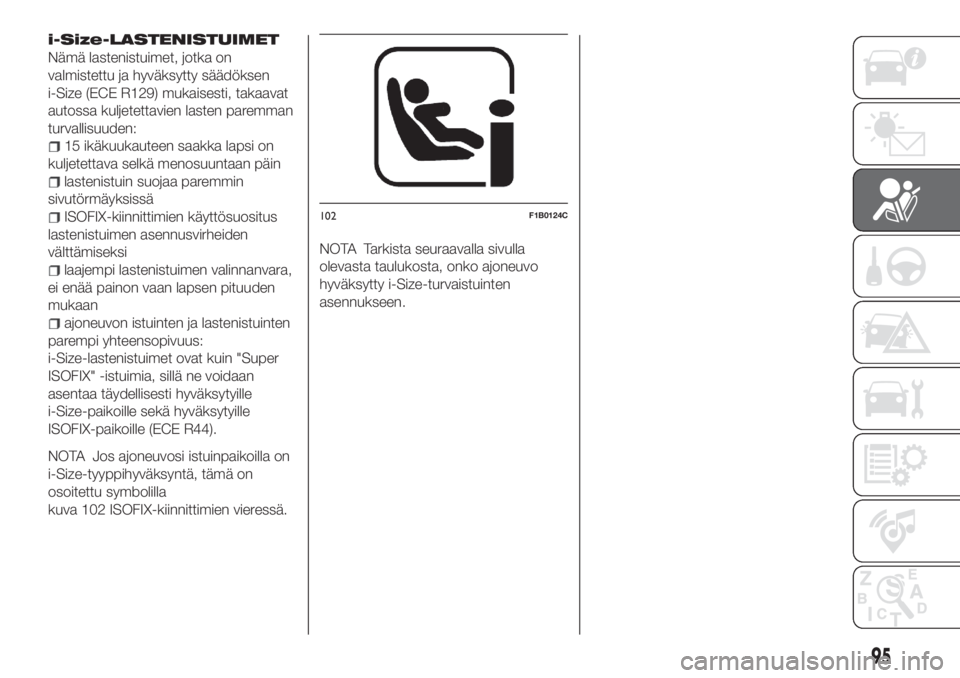

i-Size-LASTENISTUIMET
Nämä lastenistuimet, jotka on
valmistettu ja hyväksytty säädöksen
i-Size (ECE R129) mukaisesti, takaavat
autossa kuljetettavien lasten paremman
turvallisuuden:
15 ikäkuukauteen saakka lapsi on
kuljetettava selkä menosuuntaan päin
lastenistuin suojaa paremmin
sivutörmäyksissä
ISOFIX-kiinnittimien käyttösuositus
lastenistuimen asennusvirheiden
välttämiseksi
laajempi lastenistuimen valinnanvara,
ei enää painon vaan lapsen pituuden
mukaan
ajoneuvon istuinten ja lastenistuinten
parempi yhteensopivuus:
i-Size-lastenistuimet ovat kuin "Super
ISOFIX" -istuimia, sillä ne voidaan
asentaa täydellisesti hyväksytyille
i-Size-paikoille sekä hyväksytyille
ISOFIX-paikoille (ECE R44).
NOTA Jos ajoneuvosi istuinpaikoilla on
i-Size-tyyppihyväksyntä, tämä on
osoitettu symbolilla
kuva 102 ISOFIX-kiinnittimien vieressä.NOTA Tarkista seuraavalla sivulla
olevasta taulukosta, onko ajoneuvo
hyväksytty i-Size-turvaistuinten
asennukseen.
102F1B0124C
95

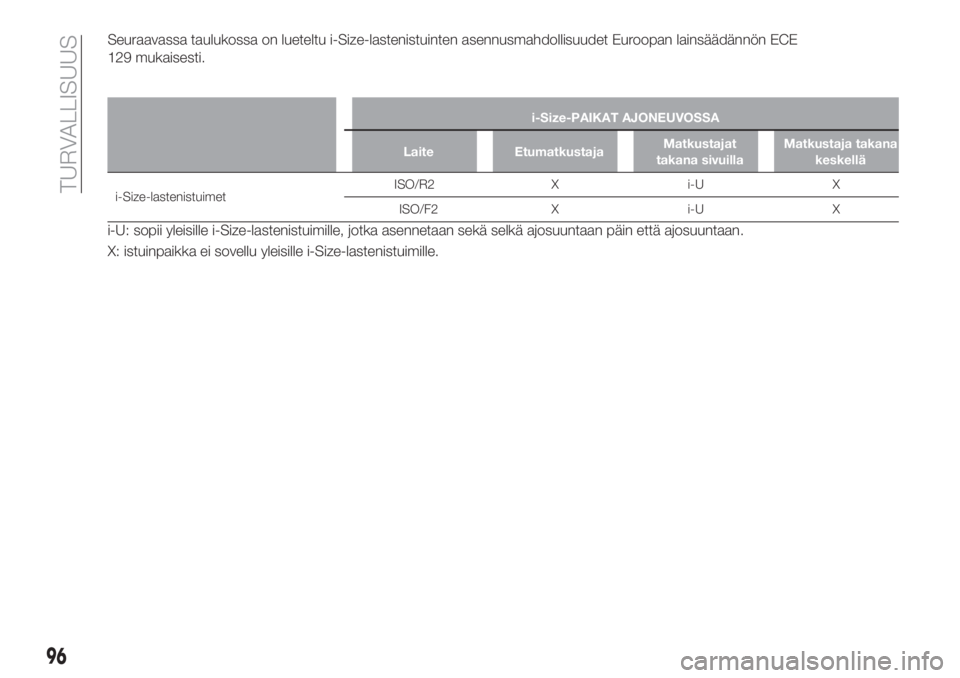

Seuraavassa taulukossa on lueteltu i-Size-lastenistuinten asennusmahdollisuudet Euroopan lainsäädännön ECE
129 mukaisesti.
i-Size-PAIKAT AJONEUVOSSA
Laite EtumatkustajaMatkustajat
takana sivuillaMatkustaja takana
keskellä
i-Size-lastenistuimetISO/R2 X i-U X
ISO/F2 X i-U X
i-U: sopii yleisille i-Size-lastenistuimille, jotka asennetaan sekä selkä ajosuuntaan päin että ajosuuntaan.
X: istuinpaikka ei sovellu yleisille i-Size-lastenistuimille.
96
TURVALLISUUS

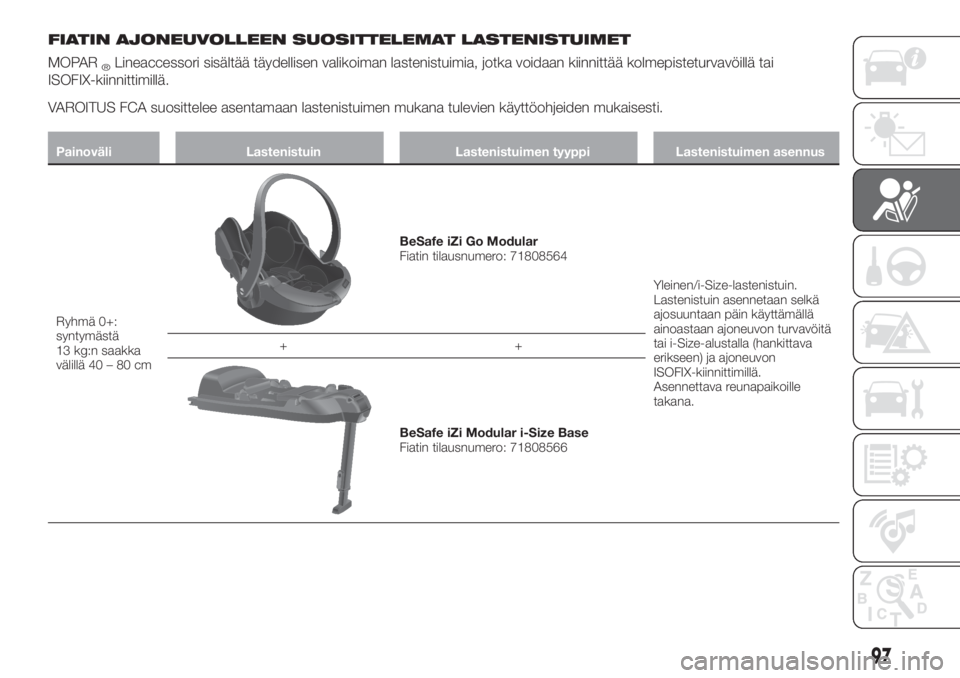

FIATIN AJONEUVOLLEEN SUOSITTELEMAT LASTENISTUIMET
MOPAR®Lineaccessori sisältää täydellisen valikoiman lastenistuimia, jotka voidaan kiinnittää kolmepisteturvavöillä tai
ISOFIX-kiinnittimillä.
VAROITUS FCA suosittelee asentamaan lastenistuimen mukana tulevien käyttöohjeiden mukaisesti.
Painoväli Lastenistuin Lastenistuimen tyyppi Lastenistuimen asennus
Ryhmä 0+:
syntymästä
13 kg:n saakka
välillä 40 – 80 cm
BeSafe iZi Go Modular
Fiatin tilausnumero: 71808564
Yleinen/i-Size-lastenistuin.
Lastenistuin asennetaan selkä
ajosuuntaan päin käyttämällä
ainoastaan ajoneuvon turvavöitä
tai i-Size-alustalla (hankittava
erikseen) ja ajoneuvon
ISOFIX-kiinnittimillä.
Asennettava reunapaikoille
takana. ++
BeSafe iZi Modular i-Size Base
Fiatin tilausnumero: 71808566
97

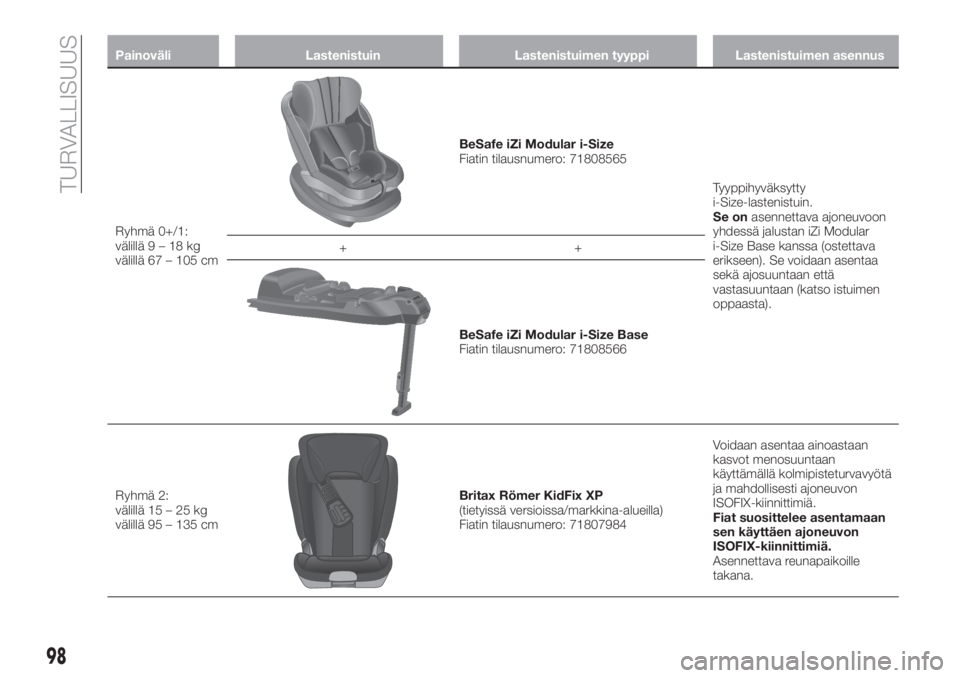

Painoväli Lastenistuin Lastenistuimen tyyppi Lastenistuimen asennus
Ryhmä 0+/1:
välillä9–18kg
välillä 67 – 105 cm
BeSafe iZi Modular i-Size
Fiatin tilausnumero: 71808565
Tyyppihyväksytty
i-Size-lastenistuin.
Se onasennettava ajoneuvoon
yhdessä jalustan iZi Modular
i-Size Base kanssa (ostettava
erikseen). Se voidaan asentaa
sekä ajosuuntaan että
vastasuuntaan (katso istuimen
oppaasta). ++
BeSafe iZi Modular i-Size Base
Fiatin tilausnumero: 71808566
Ryhmä 2:
välillä 15 – 25 kg
välillä 95 – 135 cm
Britax Römer KidFix XP
(tietyissä versioissa/markkina-alueilla)
Fiatin tilausnumero: 71807984Voidaan asentaa ainoastaan
kasvot menosuuntaan
käyttämällä kolmipisteturvavyötä
ja mahdollisesti ajoneuvon
ISOFIX-kiinnittimiä.
Fiat suosittelee asentamaan
sen käyttäen ajoneuvon
ISOFIX-kiinnittimiä.
Asennettava reunapaikoille
takana.
98
