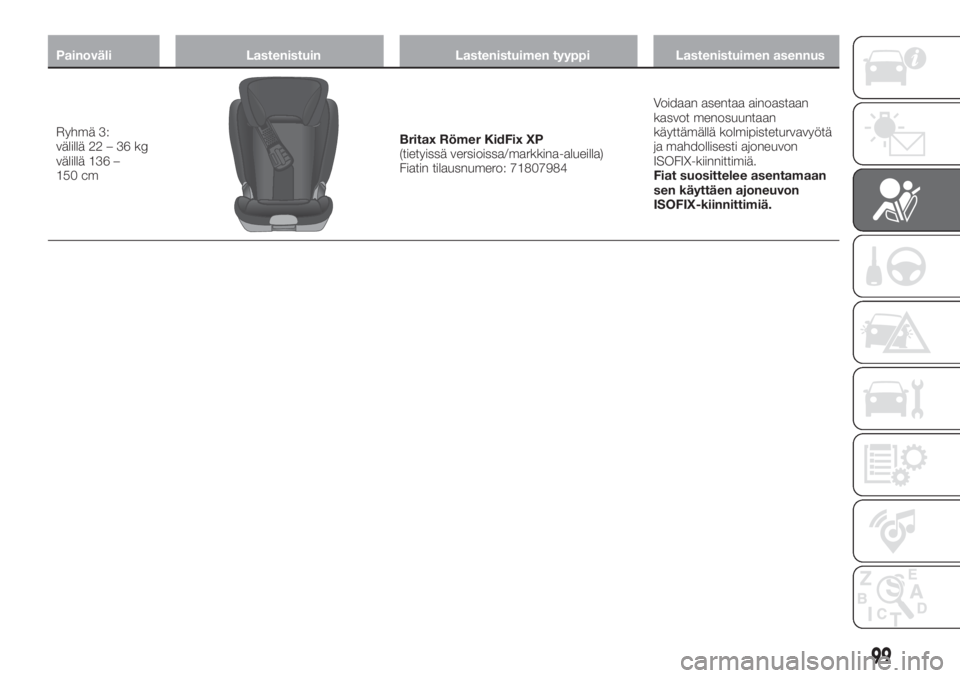

Painoväli Lastenistuin Lastenistuimen tyyppi Lastenistuimen asennus
Ryhmä 3:
välillä 22 – 36 kg
välillä 136 –
150 cmBritax Römer KidFix XP
(tietyissä versioissa/markkina-alueilla)
Fiatin tilausnumero: 71807984Voidaan asentaa ainoastaan
kasvot menosuuntaan
käyttämällä kolmipisteturvavyötä
ja mahdollisesti ajoneuvon
ISOFIX-kiinnittimiä.
Fiat suosittelee asentamaan
sen käyttäen ajoneuvon
ISOFIX-kiinnittimiä.
99

Pääasialliset varoitukset lasten
turvalliseen kuljettamiseen
Lastenistuimet on asennettava
takaistuimelle, sillä se on turvallisin
sijainti mahdollisen törmäyksen
yhteydessä.
Pidä lastenistuin selkä ajosuuntaan
päin mahdollisimman pitkään,
mielellään 3-4 ikävuoteen saakka.
Jos matkustajan etuturvatyyny
deaktivoituu, varmista aina mittaritaulun
paneelista, että vastaava merkkivalo
palaa kiinteästi.
Noudata ehdottomasti lastenistuimen
mukana tulevia ohjeita. Säilytä ohjeet
ajoneuvossa muiden asiakirjojen ja
näiden ohjeiden kanssa yhdessä. Älä
käytä käytettyjä lastenistuimia, joissa ei
ole käyttöohjeita.
Kukin turvajärjestelmä on tarkoitettu
vain yhdelle henkilölle; älä kuljeta niissä
koskaan kahta lasta samanaikaisesti.
Tarkista aina, että turvavyöt eivät ole
lapsen kaulaa vasten.
Tarkista aina turvavöiden hyvä
kiinnittyminen vetämällä vyöstä.
Älä anna lapsen liikkua poikkeaviin
asentoihin tai irrottaa turvavöitä ajon
aikana.
Älä anna lapsen laittaa turvavyön
poikittaishihnaa käsivarren alle tai selän
taakse.
Älä koskaan kuljeta lapsia sylissä, ei
edes vastasyntyneitä lapsia. Kukaan ei
pysty pidättelemään lasta mahdollisen
törmäyksen yhteydessä.
Jos ajoneuvo on ollut osallisena
onnettomuudessa, vaihda lastenistuin
uuteen. Lisäksi, asennetun
lastenistuimen tyypin mukaan, on
huolehdittava Isofix-kiinnikkeiden tai
turvavyön vaihtamisesta siihen
istuimeen, johon lastenistuin oli
kiinnitetty.
Kukin ajosuuntaan takasivuistuimelle
asennettu lastenistuin, kyseisen
lastenistuimen painoryhmästä
riippumatta, on asennettava vasta
sitten, kun on poistettu niskatuki
kyseisestä takaistuimesta, johon ollaan
asentamassa lastenistuinta. Tämä EI ole
voimassa lastenistuimille, joissa on
olemassa vain istuintyyny (ilman
selkänojaa): kyseiset lastenistuimet on
asennettava, kun kyseisen paikan
niskatuki on paikalleen asennettuna.
VAROITUS Jotta tietyt yleiskäyttöiset
lastenistuimet voidaan asentaa oikein
ajoneuvoon, tarvitaan lisävaruste
(alusta), jota lastenistuimen valmistaja
myy erikseen. Ennen lastenistuimen
ostamista FCA suosittelee tarkistamaan
jälleenmyyjän luona asennuskokeen
avulla, onko mahdollista asentaa haluttu
lastenistuin omaan ajoneuvoon.
HUOMIO
80)VAKAVA VAARA Kun matkustajan
puoleinen etuturvatyyny on aktivoitu, älä
aseta etuistuimelle lastenistuimia, jotka
asennetaan selkä menosuuntaan päin.
Turvatyynyn laukeaminen mahdollisen
törmäyksen yhteydessä voi aiheuttaa
lapselle hengenvaarallisia vammoja
törmäyksen voimakkuudesta riippumatta.
Siten lapset on suositeltavaa kuljettaa aina
takaistuimilla kukin omassa turvaistuimessa
istuen, koska tämä on turvallisin tapa
mahdollisen törmäyksen yhteydessä.
81)Muistutus turvatyynyn pois
kytkemisestä asennettaessa lastenistuin
selkä menosuuntaan päin on osoitettu
häikäisysuojaan kiinnitetyssä tarrassa.
Noudata aina matkustajan puoleisen
häikäisysuojan tarrassa olevia ohjeita (katso
kyseinen kuvaus kohdasta
"Lisäturvajärjestelmä (SRS) - Turvatyyny").
82)Jos lasta on kuljetettava matkustajan
puoleisessa etuistuimessa lastenistuin
selkä ajosuuntaan asennettuna,
matkustajan puoleinen etuturvatyyny ja
sivuturvatyyny (Side bag) on kytkettävä
pois Connect-järjestelmän päävalikon
kautta (katso kuvaus kappaleesta
"Lisäturvajärjestelmä (SRS) - Turvatyyny")
varmistaen tapahtunut poiskytkentä
katsomalla, että etuvaloon syttyy
merkkivalo
kojelaudassa. Lisäksi
matkustajan puoleinen istuin on säädettävä
mahdollisimman taakse, jotta lastenistuin ei
koskisi kojelautaan.
83)Älä liikuta etu- tai takaistuinta lapsen
istuessa matkustajan istuimella tai
lastenistuimessa.
100
TURVALLISUUS

84)Lastenistuimen väärä asennus voi
vaarantaa suojausjärjestelmän toiminnan.
Onnettomuuden sattuessa lastenistuin voi
tällöin löystyä ja lapsi saattaa saada
hengenvaarallisia vammoja. Noudata
huolellisesti valmistajan antamia ohjeita
vastasyntyneen tai lapsen turvajärjestelmän
asennuksessa.
85)Mikäli lasten turvajärjestelmää ei
käytetä, kiinnitä se turvavöillä tai
ISOFIX-kiinnitysjärjestelmällä tai poista se
ajoneuvosta. Älä jätä niitä irralleen
matkustamoon. Näin ne eivät aiheuta
vahinkoa matkustajille äkkijarrutuksen tai
onnettomuuden yhteydessä.
86)Älä liikuta istuinta, jolle on asennettu
lastenistuin: poista lastenistuin aina ennen
istuimen säätöjä.
87)Varmista aina, ettei turvavyön
diagonaalinen hihna kulje lapsen käsivarren
alta tai selän takaa. Onnettomuuden
sattuessa turvavyö ei pidätä lasta, mistä voi
olla seurauksena hengenvaarallisiakin
vammoja. Lapsen tulee käyttää turvavyötä
tämän vuoksi oikein.
88)Älä käytä samaa alakiinnitintä
useamman lasten suojausjärjestelmän
asentamiseen.
89)Ellei yleistä ISOFIX-lastenistuinta ole
kiinnitetty kaikilla kolmella kiinnittimellä,
lastenistuin ei kykene suojaamaan lasta
oikein. Onnettomuustapauksessa lapsi voi
altistua vakaville vammoille, myös
kuolemaan johtaville.
90)Asenna lastenistuin ajoneuvon ollessa
pysähdyksissä. Lastenistuin on kiinnitetty
oikein ajoneuvossa oleviin kiinnikkeisiin, kun
kuullaan napsahdukset, jotka vahvistavat
tapahtuneen kiinnityksen. Noudata aina
lastenistuimen valmistajan antamia
asennus-, irrotus- ja sijoitusohjeita.LISÄTURVA-
JÄRJESTELMÄ (SRS)
- TURVATYYNY
Ajoneuvossa on:
kuljettajan etuturvatyyny
matkustajan etuturvatyyny
kuljettajan ja matkustajan turvatyynyt
edessä sivuilla lantion, rintakehän ja
hartioiden suojaamiseksi
(sivuturvatyyny)
sivuturvatyynyt etuistuinten ja takana
sivuilla istuvien matkustajien pään
suojaamiseksi (verhoturvatyyny).
Turvatyynyjen sijainti ajoneuvossa on
merkitty ohjauspyörän keskelle,
kojelautaan, sivuverhoiluun tai lähelle
turvatyynyn avauskohtaa sijoitetun
tarran AIRBAG-kirjoituksella.
ETUTURVATYYNYT
Kuljettajan ja matkustajan etuturvatyynyt
suojaavat etuistuinten matkustajia
kohtalaisissa-voimakkaissa
etutörmäyksissä, jolloin tyyny laukeaa
henkilön ja ohjauspyörän tai kojelaudan
väliin.
Jos turvatyynyt eivät aktivoidu muissa
törmäyksissä (sivulta, takaa,
kääntyminen ylösalaisin, jne.), se ei
tarkoita järjestelmän toimintahäiriötä.
Etuturvatyynyt (kuljettaja ja matkustaja)
eivät korvaa turvavöitä, vaan
täydentävät niitä. Euroopan jauseimpien Euroopan ulkopuolisten
maiden lainsäädännössä määrätään
käyttämään turvavyötä aina.
Jos henkilö ei käytä turvavyötä
törmäyksen aikana, hän sinkoutuu
eteenpäin ja saattaa osua vasta
avautumassa olevaan tyynyyn. Tässä
tilanteessa tyynyn tarjoama suojaus voi
vaarantua.
Etuturvatyynyt eivät välttämättä
aktivoidu seuraavissa tapauksissa:
etusuuntaiset törmäykset helposti
vääntyviin kohteisiin, jotka eivät osu
ajoneuvon etupintaan (esim. kun
etupuskuri osuu suojakaiteeseen)
ajoneuvon työntyminen muiden
ajoneuvojen tai suojaesteiden
alapuolelle (esim. kuorma-auton tai
suojakaiteen alle).
Mikäli yllä kuvatuissa olosuhteissa ei
tapahdu aktivoitumista, se johtuu siitä,
että turvatyyny ei tarjoa mitään
lisäsuojaa turvavöihin verrattuna ja siten
niiden aktivointi on tarpeetonta.
Näissä tapauksissa aktivoitumaton
turvatyyny ei ole merkki järjestelmän
toimintahäiriöstä.
Kuljettajan ja matkustajan puoleiset
etuturvatyynyt on suunniteltu ja
säädetty etuistuimilla olevien ja
turvavöitä käyttävien henkilöiden
turvallisuuden parantamiseksi. Niiden
maksimitäyttötilavuus täyttää
101

suurimman osan ohjauspyörän ja
kuljettajan sekä kojelaudan ja
matkustajan välisestä tilasta.
Vakavuudeltaan alhaisten
etusuuntaisten törmäyksien yhteydessä
(joissa turvavöiden tarjoama pito on
riittävä) turvatyynyt eivät aktivoidu.
Turvavöitä on täten käytettävä aina, sillä
ne takaavat aina henkilön oikean
sijainnin etusuuntaisen törmäyksen
sattuessa.
Kuljettajan puoleinen etuturvatyyny
Koostuu välittömästi täyttyvästä
tyynystä, joka sijaitsee ohjauspyörän
keskellä olevassa tilassa kuva 103.Matkustajan puoleinen
etuturvatyyny
Koostuu välittömästi täyttyvästä
tyynystä, joka sijaitsee kojetaulussa
olevassa tilassa kuva 104. Tyynyn
tilavuus on kuljettajan puoleista tyynyä
suurempi.
Matkustajan puoleinen turvatyyny ja
lastenistuimet
Selkä menosuuntaan asennettavia
lastenistuimia ei saaKOSKAAN
asentaa etuistuimelle, jos matkustajan
puoleinen turvatyyny on aktivoitu, koska
onnettomuudessa laukeava turvatyyny
voi aiheuttaa kuolettavia vammoja
kyydissä olevalle lapselle.
NoudataAINAmatkustajan puoleisen
häikäisysuojan tarrassa olevia
ohjeitakuva 105.Matkustajan puoleisten
turvatyynyjen käytöstä poisto:
etuturvatyyny ja lantiota, rintakehää
ja hartioita suojaava sivuturvatyyny
Jos etuistuimelle asennetaan
lastenistuin selkänoja menosuuntaan,
matkustajan puoleinen etuturvatyyny ja
sivuturvatyyny tulee poistaa käytöstä.
Turvatyynyt voidaan poistaa käytöstä
näytön valikosta (katso luvun
"Mittaritaulun tunteminen" kappale
"Näyttö").
Keskellä kojelautaa kuva 106 sijaitsee
merkkivalo
.
Kun käynnistysjärjestelmä viedään
MAR-asentoon, merkkivalo syttyy noin
8 sekunnin ajaksi. Mikäli ei tapahdu
näin, ota yhteyttä Fiat-
palveluverkostoon. Merkkivalon
syttyessä ensimmäisten sekuntien
aikana ei osoiteta matkustajan
suojauksen todellista tilaa vaan
10306106J0001EM
10406106J0002EM
10506106J0003EM
102
TURVALLISUUS

suoritetaan merkkivalojen oikean
toiminnan tarkastus. Muutaman
sekunnin kestävän testin jälkeen
merkkivalo osoittaa matkustajan
turvatyynyn suojaustilan.
Matkustajan suojaus aktiivinen:
merkkivalo
on sammunut.
Matkustajan suojaus ei käytössä:
merkkivalo
palaa kiinteästi.
Merkkivalo voi palaa eri voimakkuudella
ajoneuvon olosuhteiden mukaan.
Voimakkuus voi vaihdella myös saman
käynnistysvaiheen aikana.
106P2000023-000-000
103

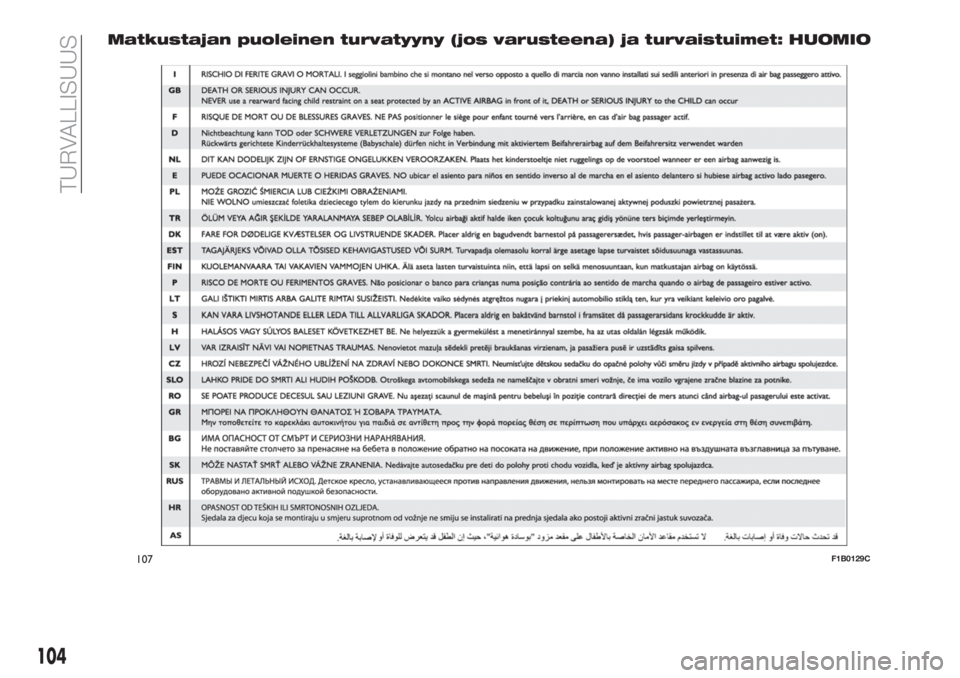

Matkustajan puoleinen turvatyyny (jos varusteena) ja turvaistuimet: HUOMIO
107F1B0129C
104
TURVALLISUUS

SIVUTURVATYYNYT
Etuistuimella olevien henkilöiden
turvallisuuden lisäämiseksi
sivutörmäyksen yhteydessä ajoneuvo
on varustettu etusivuturvatyynyillä (Side
Bag) ja verhoturvatyynyillä (Window
bag).
Sivuturvatyyny
Koostuu kahdesta etuistuinten
selkänojiin sijoitetusta tyynystä
kuva 108, jotka suojaavat lantion
aluetta, rintakehää ja hartioita
kohtalaisessa tai voimakkaassa
sivutörmäyksessä.
Turvatyynyt on merkitty "AIRBAG"-
merkinnällä, joka on ommelu
etuistuinten ulkosivulle.
Verhoturvatyyny
Muodostuu kahdesta turvaverhosta,
jotka on sijoitettu katon sivuverhoilujen
taakse ja peitetty suojilla kuva 109.Ne suojaavat etu- ja takamatkustajien
päätä sivutörmäyksessä laajan
avautumispintansa ansiosta.
Lievissä sivulla tapahtuvissa
törmäyksissä sivuturvatyynyt eivät
laukea.
Järjestelmä antaa parhaan mahdollisen
turvallisuuden sivutörmäyksessä silloin,
kun henkilö on oikeassa asennossa
istuimessa, jolloin verhoturvatyyny toimii
oikeaoppisesti.
91) 92) 93) 94) 95) 96) 97) 98) 99) 100) 101) 102) 104) 105) 106)
Varoitukset
Älä pese istuimia vedellä tai
painehöyryllä (käsin tai istuinten
pesuautomaatissa).
Etuturvatyynyt ja/tai sivuturvatyynyt
voivat laueta, jos ajoneuvoon kohdistuu
voimakkaita iskuja autonkorin
alapuolella olevaan osaan (esimerkiksikun ajoneuvo iskeytyy voimakkaasti
portaisiin, jalkakäytäviin tai ajoneuvon
pudotessa suuriin kuoppiin tai vajoamiin
jne.).
Turvatyynyn lauetessa vapautuu pieni
määrä jauhetta: ne eivät ole haitallisia
eivätkä aiheuta tulipaloa. Jauhe voi
kuitenkin ärsyttää ihoa ja silmiä: tässä
tapauksessa pese miedolla saippualla ja
vedellä.
Kaikki turvatyynyjen tarkistus-, korjaus-
ja vaihtotoimenpiteet tulee suorituttaa
Fiat-huoltoverkostossa.
Jos ajoneuvo romutetaan, ota yhteys
Fiat-huoltoverkostoon
turvatyynyjärjestelmän käytöstä
poistamiseksi.
Esikiristimet ja turvatyynyt aktivoituvat
eri tavalla törmäyksen tyypistä riippuen.
Jos yksi tai useampi niistä ei aktivoidu,
se ei ole merkki järjestelmän
toimintahäiriöstä.
HUOMIO
91)Älä kiinnitä tarroja tai muita esineitä
ohjauspyörään, matkustajan turvatyynyn
kohdalle kojetauluun, kattoverhoilun
sivuosiin tai istuimiin. Älä aseta mitään
esineitä kojelaudalle matkustajan puolelle
(esimerkiksi matkapuhelimia), koska ne
voivat häiritä matkustajan puoleisen
turvatyynyn täyttymistä ja aiheuttaa täten
vakavia vammoja ajoneuvon matkustajille.
10806106J0008EM
109P2000006-000-000
105

92)Aja aina pitäen kädet ohjauspyörän
kehällä niin, että mahdollisen törmäyksen
yhteydessä turvatyyny voi täyttyä esteettä.
Älä aja keho eteenpäin kallistettuna, vaan
pidä selkänoja suorassa ja selkä siihen
nojattuna.
93)Kun matkustajan puoleinen
etuturvatyyny on aktivoitu, ÄLÄ aseta
etuistuimelle lastenistuimia, jotka
asennetaan selkä menosuuntaan.
Törmäyksen yhteydessä turvatyynyn
aktivoituminen voi aiheuttaa lapselle
hengenvaarallisia vammoja törmäyksen
voimakkuudesta riippumatta. Siten kytke
aina pois käytöstä matkustajan puoleinen
turvatyyny, kun matkustajan puoleiselle
etuistuimelle asennetaan lastenistuin selkä
menosuuntaan päin. Lisäksi matkustajan
puoleinen etuistuin on säädettävä
mahdollisimman taakse, jotta lastenistuin ei
koskisi kojelautaan. Kytke matkustajan
puolen turvatyyny takaisin käyttöön
välittömästi lastenistuimen poistamisen
jälkeen.
94)Turvatyynyjen deaktivoimiseksi
mittaritaulun valikosta, ks. kuvausta luvun
”Mittaritaulun tunteminen" kappaleessa
”Valikon kohdat".
95)Älä kiinnitä kovia esineitä
vaatekoukkuihin tai tukikahvoihin.
96)Älä nojaa päätä, käsivarsia tai
kyynärpäitä oveen, ikkunoihin ja
ikkunatyynyn alueelle, jotta tyynyn
täyttymisvaiheessa ei aiheudu vammoja.
97)Älä koskaan aseta päätä, käsivarsia tai
kyynärpäitä ulos ikkunasta.98)Jos merkkivaloei syty, kun
käynnistyslaite käännetään MAR-asentoon,
tai se jää palamaan ajon ajaksi,
turvajärjestelmässä on jokin häiriö;
kyseisessä tapauksessa turvatyynyt tai
esikiristimet eivät välttämättä aktivoidu
onnettomuuden sattuessa, tai
harvemmissa tapauksissa ne voivat
aktivoitua virheellisesti. Ennen jatkamista
ota yhteyttä Fiat-huoltoverkostoon
järjestelmän välitöntä tarkistusta varten.
99)Joissain versioissa
-merkkivalon
(sijaitsee kojelaudan paneelissa) vian
tapauksessa mittaritauluun syttyy
merkkivalo
ja kytketään pois päältä
matkustajan puolen turvatyynyt.
100)Jos ajoneuvossa on sivuturvatyynyt,
etuistuinten selkänojaa ei saa peittää
istuinsuojilla tai päällysteillä.
101)Älä matkusta pitäen esineitä sylissä tai
rintakehän edessä, älä myöskään pidä
suussa piippua, kyniä jne. Ne voivat
aiheuttaa vakavia vammoja turvatyynyn
lauetessa.
102)Jos ajoneuvoon on kohdistunut
varkauksia tai varkausyrityksiä, ilkitöitä,
tulvia tai vesivuotoja, tarkistuta
turvatyynyjärjestelmä Fiat-
huoltoverkostossa.103)Kun virta-avain on MAR-asennossa,
turvatyynyt saattavat laueta myös moottori
pysäytettynä ja ajoneuvo paikallaan, jos
toinen ajoneuvo törmää siihen. Siksi, myös
ajoneuvon ollessa paikallaan, selkänoja
menosuuntaan asennettavia lastenistuimia
EI saa asentaa etuistuimelle, kun
matkustajan puoleinen etuturvatyyny on
aktiivinen. Turvatyynyn aktivoituminen
mahdollisen törmäyksen yhteydessä voi
aiheuttaa lapselle hengenvaarallisia
vammoja. Siten kytke aina pois käytöstä
matkustajan puoleinen turvatyyny, kun
matkustajan puoleiselle etuistuimelle
asennetaan lastenistuin selkä
menosuuntaan päin. Lisäksi matkustajan
puoleinen etuistuin on säädettävä
mahdollisimman taakse, jotta lastenistuin ei
koskisi kojelautaan. Kytke matkustajan
puolen turvatyyny takaisin käyttöön
välittömästi lastenistuimen poistamisen
jälkeen. Lopuksi muistutetaan, mikäli
käynnistyslaite on STOP-asennossa,
mikään turvalaite (turvatyynyt tai
esikiristimet) ei aktivoidu törmäyksen
sattuessa; kyseisten laitteiden
aktivoitumisen puuttumista ei tällöin voida
pitää järjestelmän toimintahäiriönä.
104)Merkkivalon
toimintahäiriö
osoitetaan mittaritaulun näytölle syttyvällä
turvatyynyn häiriön symbolilla ja
näytettävällä erityisviestillä (tai tietyissä
versioissa yleisen häiriön merkkivalon
vilkunnalla). Pyroteknisiä panoksia ei
kytketä pois. Ennen jatkamista ota yhteyttä
Fiat-palveluverkostoon järjestelmän
välitöntä tarkistusta varten.
106
TURVALLISUUS

105)Turvatyynyjen laukeamisraja on
korkeampi kuin esikiristimien.
Laukeamisrajojen keskialueella tapahtuvan
törmäyksen kohdalla on normaalia, että
pelkästään esikiristimet aktivoituvat.
106)Turvatyyny ei korvaa turvavöitä, vaan
parantaa niiden tehokkuutta. Koska
etuturvatyynyt eivät laukea alhaisella
nopeudella tapahtuvissa etutörmäyksissä,
sivutörmäyksissä, peräänajoissa tai
ajoneuvon pyörähtäessä ylösalaisin,
mahdollisten sivuturvatyynyjen lisäksi
näissä tapauksissa matkustajia suojaavat
turvavyöt, jotka on siksi kytkettävä aina.
107

KÄYNNISTÄMINEN JA AJAMINEN
Siirrytään nyt ajoneuvon "ytimeen":
tutustutaan, miten voit hyödyntää sen
kaikkia ominaisuuksia parhaimmalla
tavalla.
Näin voit ajaa sitä turvallisesti kaikissa
olosuhteissa, mikä tekee siitä
miellyttävän matkakumppanin, joka
pitää huolta mukavuudestamme ja
rahoistamme.MOOTTORIN KÄYNNISTÄMINEN . .109
PYSÄKÖIMINEN.............110
SEISONTAJARRU............110
MANUAALINEN VAIHTEISTO.....111
AUTOMAATTIVAIHTEISTO......111
AUTOMAATTIVAIHTEISTO
KAKSOISKYTKIMELLÄ........114
START&STOP-JÄRJESTELMÄ. . . .116
NOPEUDENRAJOITIN.........119
ELEKTRONINEN
VAKIONOPEUSSÄÄDIN........120
ADAPTIVE CRUISE CONTROL
(ACC)....................122
PYSÄKÖINTIANTURIT.........130
TAKAKAMERA..............132
PERÄVAUNUJEN HINAUS......134
NEUVOJA AJAMISEEN........135
AJONEUVON POLTTOAINEEN
TÄYTTÄMINEN..............137
LISÄAINE DIESELIN PÄÄSTÖJÄ
VARTEN AdBlue (UREA)........142
108
KÄYNNISTÄMINEN JA AJAMINEN
