FIAT TIPO 5DOORS STATION WAGON 2019 Käyttö- ja huolto-ohjekirja (in in Finnish)
Manufacturer: FIAT, Model Year: 2019, Model line: TIPO 5DOORS STATION WAGON, Model: FIAT TIPO 5DOORS STATION WAGON 2019Pages: 304, PDF Size: 8.98 MB
Page 11 of 304

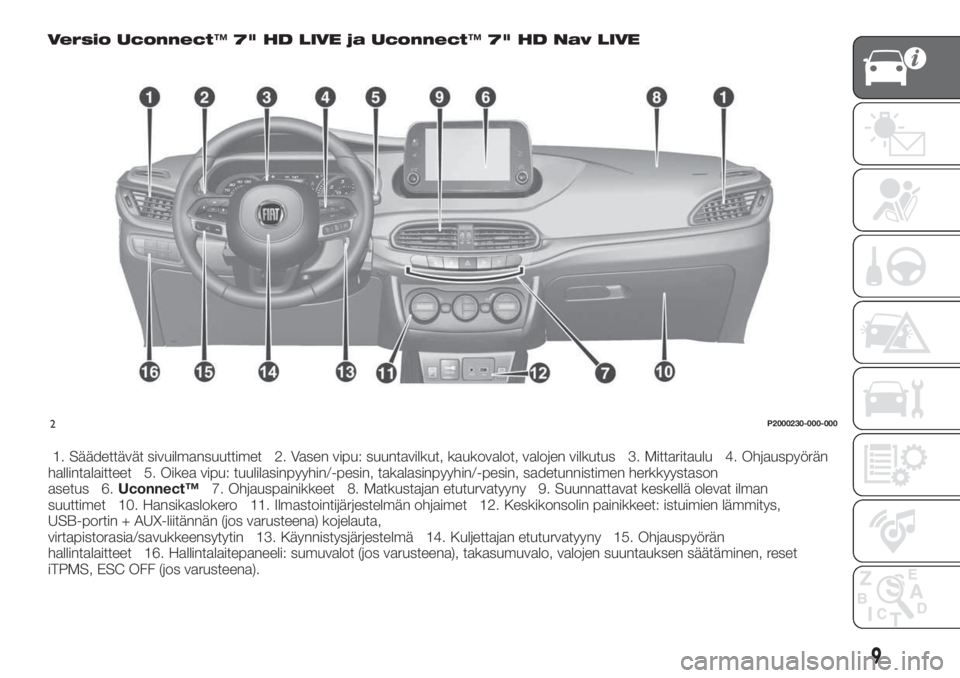

Versio Uconnect™7" HD LIVE ja Uconnect™7" HD Nav LIVE
1. Säädettävät sivuilmansuuttimet 2. Vasen vipu: suuntavilkut, kaukovalot, valojen vilkutus 3. Mittaritaulu 4. Ohjauspyörän
hallintalaitteet 5. Oikea vipu: tuulilasinpyyhin/-pesin, takalasinpyyhin/-pesin, sadetunnistimen herkkyystason
asetus 6.Uconnect™7. Ohjauspainikkeet 8. Matkustajan etuturvatyyny 9. Suunnattavat keskellä olevat ilman
suuttimet 10. Hansikaslokero 11. Ilmastointijärjestelmän ohjaimet 12. Keskikonsolin painikkeet: istuimien lämmitys,
USB-portin + AUX-liitännän (jos varusteena) kojelauta,
virtapistorasia/savukkeensytytin 13. Käynnistysjärjestelmä 14. Kuljettajan etuturvatyyny 15. Ohjauspyörän
hallintalaitteet 16. Hallintalaitepaneeli: sumuvalot (jos varusteena), takasumuvalo, valojen suuntauksen säätäminen, reset
iTPMS, ESC OFF (jos varusteena).
2P2000230-000-000
9
Page 12 of 304

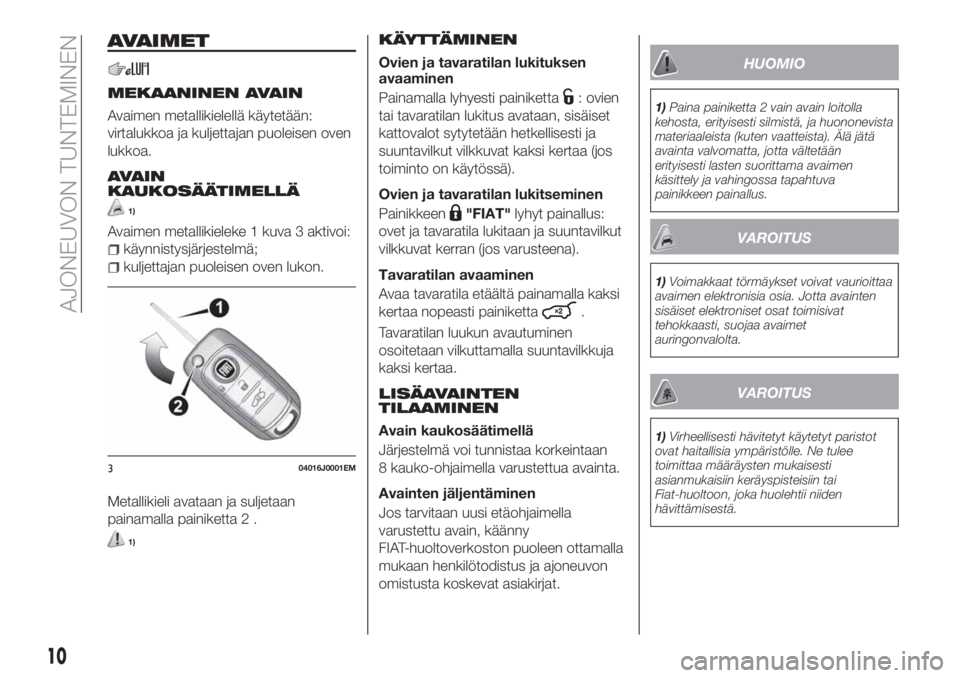

AVAIMET
MEKAANINEN AVAIN
Avaimen metallikielellä käytetään:
virtalukkoa ja kuljettajan puoleisen oven
lukkoa.
AVAIN
KAUKOSÄÄTIMELLÄ
1)
Avaimen metallikieleke 1 kuva 3 aktivoi:
käynnistysjärjestelmä;
kuljettajan puoleisen oven lukon.
Metallikieli avataan ja suljetaan
painamalla painiketta 2 .
1)
KÄYTTÄMINEN
Ovien ja tavaratilan lukituksen
avaaminen
Painamalla lyhyesti painiketta
: ovien
tai tavaratilan lukitus avataan, sisäiset
kattovalot sytytetään hetkellisesti ja
suuntavilkut vilkkuvat kaksi kertaa (jos
toiminto on käytössä).
Ovien ja tavaratilan lukitseminen
Painikkeen
"FIAT"lyhyt painallus:
ovet ja tavaratila lukitaan ja suuntavilkut
vilkkuvat kerran (jos varusteena).
Tavaratilan avaaminen
Avaa tavaratila etäältä painamalla kaksi
kertaa nopeasti painiketta
.
Tavaratilan luukun avautuminen
osoitetaan vilkuttamalla suuntavilkkuja
kaksi kertaa.
LISÄAVAINTEN
TILAAMINEN
Avain kaukosäätimellä
Järjestelmä voi tunnistaa korkeintaan
8 kauko-ohjaimella varustettua avainta.
Avainten jäljentäminen
Jos tarvitaan uusi etäohjaimella
varustettu avain, käänny
FIAT-huoltoverkoston puoleen ottamalla
mukaan henkilötodistus ja ajoneuvon
omistusta koskevat asiakirjat.
HUOMIO
1)Paina painiketta 2 vain avain loitolla
kehosta, erityisesti silmistä, ja huononevista
materiaaleista (kuten vaatteista). Älä jätä
avainta valvomatta, jotta vältetään
erityisesti lasten suorittama avaimen
käsittely ja vahingossa tapahtuva
painikkeen painallus.
VAROITUS
1)Voimakkaat törmäykset voivat vaurioittaa
avaimen elektronisia osia. Jotta avainten
sisäiset elektroniset osat toimisivat
tehokkaasti, suojaa avaimet
auringonvalolta.
VAROITUS
1)Virheellisesti hävitetyt käytetyt paristot
ovat haitallisia ympäristölle. Ne tulee
toimittaa määräysten mukaisesti
asianmukaisiin keräyspisteisiin tai
Fiat-huoltoon, joka huolehtii niiden
hävittämisestä.
304016J0001EM
10
AJONEUVON TUNTEMINEN
Page 13 of 304

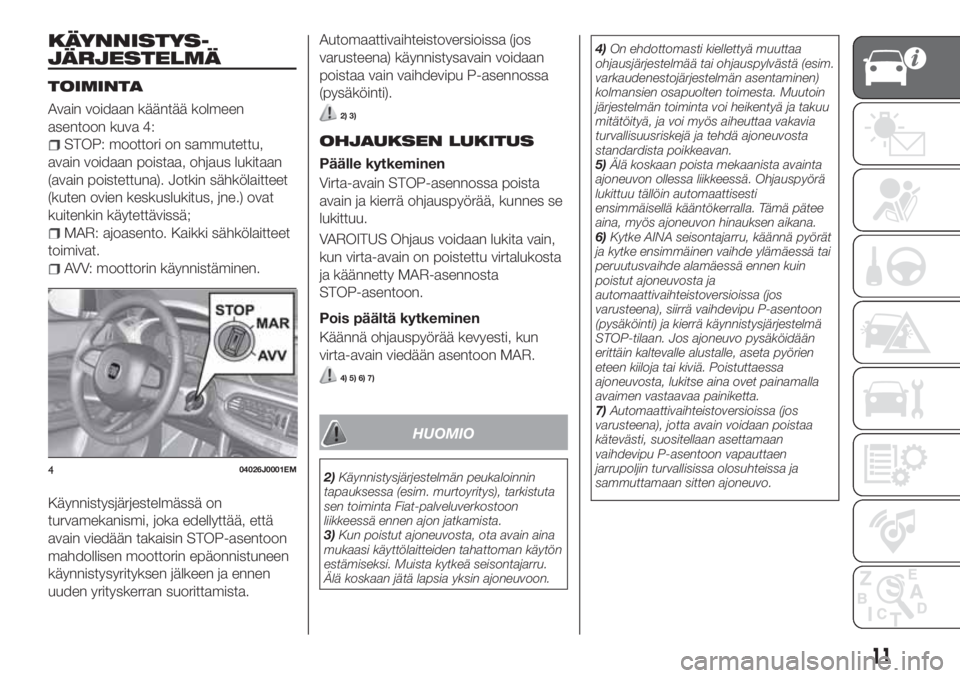

KÄYNNISTYS-
JÄRJESTELMÄ
TOIMINTA
Avain voidaan kääntää kolmeen
asentoon kuva 4:
STOP: moottori on sammutettu,
avain voidaan poistaa, ohjaus lukitaan
(avain poistettuna). Jotkin sähkölaitteet
(kuten ovien keskuslukitus, jne.) ovat
kuitenkin käytettävissä;
MAR: ajoasento. Kaikki sähkölaitteet
toimivat.
AVV: moottorin käynnistäminen.
Käynnistysjärjestelmässä on
turvamekanismi, joka edellyttää, että
avain viedään takaisin STOP-asentoon
mahdollisen moottorin epäonnistuneen
käynnistysyrityksen jälkeen ja ennen
uuden yrityskerran suorittamista.Automaattivaihteistoversioissa (jos
varusteena) käynnistysavain voidaan
poistaa vain vaihdevipu P-asennossa
(pysäköinti).
2) 3)
OHJAUKSEN LUKITUS
Päälle kytkeminen
Virta-avain STOP-asennossa poista
avain ja kierrä ohjauspyörää, kunnes se
lukittuu.
VAROITUS Ohjaus voidaan lukita vain,
kun virta-avain on poistettu virtalukosta
ja käännetty MAR-asennosta
STOP-asentoon.
Pois päältä kytkeminen
Käännä ohjauspyörää kevyesti, kun
virta-avain viedään asentoon MAR.
4) 5) 6) 7)
HUOMIO
2)Käynnistysjärjestelmän peukaloinnin
tapauksessa (esim. murtoyritys), tarkistuta
sen toiminta Fiat-palveluverkostoon
liikkeessä ennen ajon jatkamista.
3)Kun poistut ajoneuvosta, ota avain aina
mukaasi käyttölaitteiden tahattoman käytön
estämiseksi. Muista kytkeä seisontajarru.
Älä koskaan jätä lapsia yksin ajoneuvoon.4)On ehdottomasti kiellettyä muuttaa
ohjausjärjestelmää tai ohjauspylvästä (esim.
varkaudenestojärjestelmän asentaminen)
kolmansien osapuolten toimesta. Muutoin
järjestelmän toiminta voi heikentyä ja takuu
mitätöityä, ja voi myös aiheuttaa vakavia
turvallisuusriskejä ja tehdä ajoneuvosta
standardista poikkeavan.
5)Älä koskaan poista mekaanista avainta
ajoneuvon ollessa liikkeessä. Ohjauspyörä
lukittuu tällöin automaattisesti
ensimmäisellä kääntökerralla. Tämä pätee
aina, myös ajoneuvon hinauksen aikana.
6)Kytke AINA seisontajarru, käännä pyörät
ja kytke ensimmäinen vaihde ylämäessä tai
peruutusvaihde alamäessä ennen kuin
poistut ajoneuvosta ja
automaattivaihteistoversioissa (jos
varusteena), siirrä vaihdevipu P-asentoon
(pysäköinti) ja kierrä käynnistysjärjestelmä
STOP-tilaan. Jos ajoneuvo pysäköidään
erittäin kaltevalle alustalle, aseta pyörien
eteen kiiloja tai kiviä. Poistuttaessa
ajoneuvosta, lukitse aina ovet painamalla
avaimen vastaavaa painiketta.
7)Automaattivaihteistoversioissa (jos
varusteena), jotta avain voidaan poistaa
kätevästi, suositellaan asettamaan
vaihdevipu P-asentoon vapauttaen
jarrupoljin turvallisissa olosuhteissa ja
sammuttamaan sitten ajoneuvo.404026J0001EM
11
Page 14 of 304

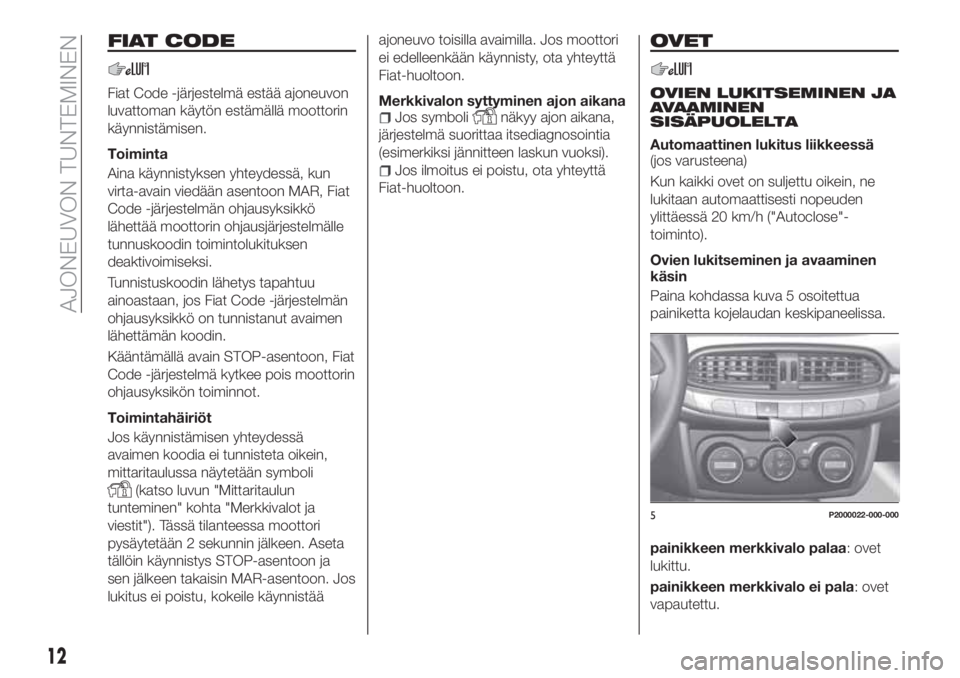

FIAT CODE
Fiat Code -järjestelmä estää ajoneuvon
luvattoman käytön estämällä moottorin
käynnistämisen.
Toiminta
Aina käynnistyksen yhteydessä, kun
virta-avain viedään asentoon MAR, Fiat
Code -järjestelmän ohjausyksikkö
lähettää moottorin ohjausjärjestelmälle
tunnuskoodin toimintolukituksen
deaktivoimiseksi.
Tunnistuskoodin lähetys tapahtuu
ainoastaan, jos Fiat Code -järjestelmän
ohjausyksikkö on tunnistanut avaimen
lähettämän koodin.
Kääntämällä avain STOP-asentoon, Fiat
Code -järjestelmä kytkee pois moottorin
ohjausyksikön toiminnot.
Toimintahäiriöt
Jos käynnistämisen yhteydessä
avaimen koodia ei tunnisteta oikein,
mittaritaulussa näytetään symboli
(katso luvun "Mittaritaulun
tunteminen" kohta "Merkkivalot ja
viestit"). Tässä tilanteessa moottori
pysäytetään 2 sekunnin jälkeen. Aseta
tällöin käynnistys STOP-asentoon ja
sen jälkeen takaisin MAR-asentoon. Jos
lukitus ei poistu, kokeile käynnistääajoneuvo toisilla avaimilla. Jos moottori
ei edelleenkään käynnisty, ota yhteyttä
Fiat-huoltoon.
Merkkivalon syttyminen ajon aikana
Jos symbolinäkyy ajon aikana,
järjestelmä suorittaa itsediagnosointia
(esimerkiksi jännitteen laskun vuoksi).
Jos ilmoitus ei poistu, ota yhteyttä
Fiat-huoltoon.
OVET
OVIEN LUKITSEMINEN JA
AVAAMINEN
SISÄPUOLELTA
Automaattinen lukitus liikkeessä
(jos varusteena)
Kun kaikki ovet on suljettu oikein, ne
lukitaan automaattisesti nopeuden
ylittäessä 20 km/h ("Autoclose"-
toiminto).
Ovien lukitseminen ja avaaminen
käsin
Paina kohdassa kuva 5 osoitettua
painiketta kojelaudan keskipaneelissa.
painikkeen merkkivalo palaa: ovet
lukittu.
painikkeen merkkivalo ei pala: ovet
vapautettu.
5P2000022-000-000
12
AJONEUVON TUNTEMINEN
Page 15 of 304

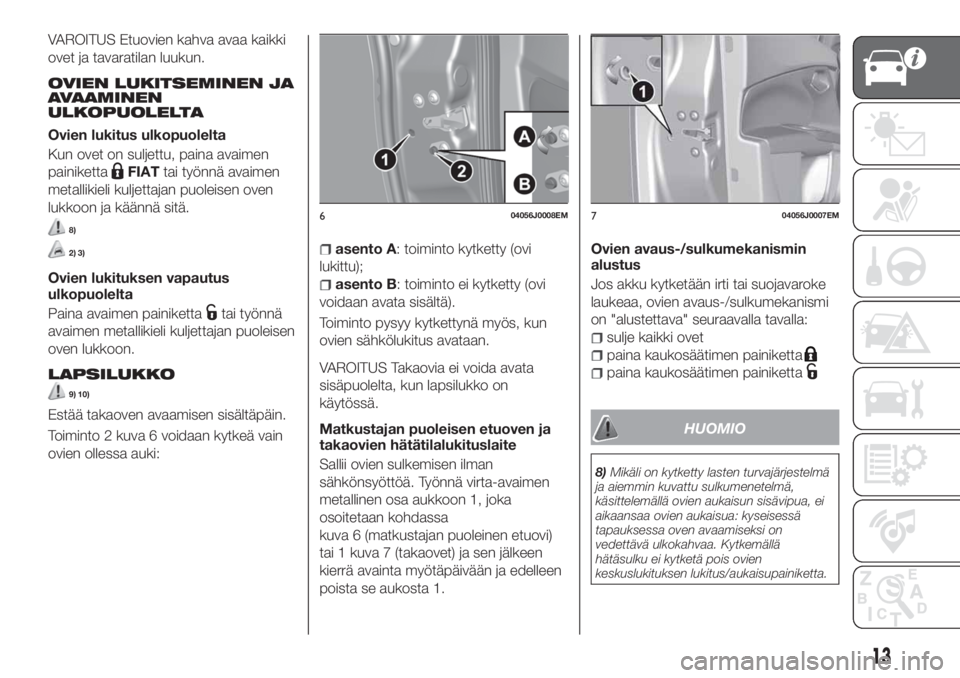

VAROITUS Etuovien kahva avaa kaikki
ovet ja tavaratilan luukun.
OVIEN LUKITSEMINEN JA
AVAAMINEN
ULKOPUOLELTA
Ovien lukitus ulkopuolelta
Kun ovet on suljettu, paina avaimen
painiketta
FIATtai työnnä avaimen
metallikieli kuljettajan puoleisen oven
lukkoon ja käännä sitä.
8)
2) 3)
Ovien lukituksen vapautus
ulkopuolelta
Paina avaimen painiketta
tai työnnä
avaimen metallikieli kuljettajan puoleisen
oven lukkoon.
LAPSILUKKO
9) 10)
Estää takaoven avaamisen sisältäpäin.
Toiminto 2 kuva 6 voidaan kytkeä vain
ovien ollessa auki:
asento A: toiminto kytketty (ovi
lukittu);
asento B: toiminto ei kytketty (ovi
voidaan avata sisältä).
Toiminto pysyy kytkettynä myös, kun
ovien sähkölukitus avataan.
VAROITUS Takaovia ei voida avata
sisäpuolelta, kun lapsilukko on
käytössä.
Matkustajan puoleisen etuoven ja
takaovien hätätilalukituslaite
Sallii ovien sulkemisen ilman
sähkönsyöttöä. Työnnä virta-avaimen
metallinen osa aukkoon 1, joka
osoitetaan kohdassa
kuva 6 (matkustajan puoleinen etuovi)
tai 1 kuva 7 (takaovet) ja sen jälkeen
kierrä avainta myötäpäivään ja edelleen
poista se aukosta 1.Ovien avaus-/sulkumekanismin
alustus
Jos akku kytketään irti tai suojavaroke
laukeaa, ovien avaus-/sulkumekanismi
on "alustettava" seuraavalla tavalla:
sulje kaikki ovet
paina kaukosäätimen painiketta
paina kaukosäätimen painiketta
HUOMIO
8)Mikäli on kytketty lasten turvajärjestelmä
ja aiemmin kuvattu sulkumenetelmä,
käsittelemällä ovien aukaisun sisävipua, ei
aikaansaa ovien aukaisua: kyseisessä
tapauksessa oven avaamiseksi on
vedettävä ulkokahvaa. Kytkemällä
hätäsulku ei kytketä pois ovien
keskuslukituksen lukitus/aukaisupainiketta.
604056J0008EM704056J0007EM
13
Page 16 of 304

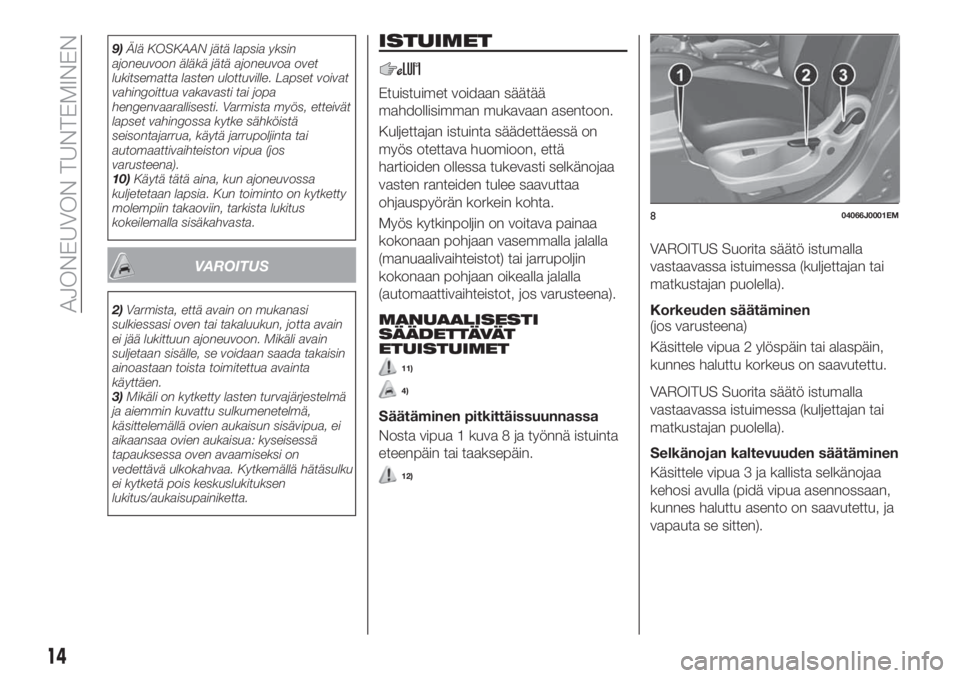

9)Älä KOSKAAN jätä lapsia yksin
ajoneuvoon äläkä jätä ajoneuvoa ovet
lukitsematta lasten ulottuville. Lapset voivat
vahingoittua vakavasti tai jopa
hengenvaarallisesti. Varmista myös, etteivät
lapset vahingossa kytke sähköistä
seisontajarrua, käytä jarrupoljinta tai
automaattivaihteiston vipua (jos
varusteena).
10)Käytä tätä aina, kun ajoneuvossa
kuljetetaan lapsia. Kun toiminto on kytketty
molempiin takaoviin, tarkista lukitus
kokeilemalla sisäkahvasta.
VAROITUS
2)Varmista, että avain on mukanasi
sulkiessasi oven tai takaluukun, jotta avain
ei jää lukittuun ajoneuvoon. Mikäli avain
suljetaan sisälle, se voidaan saada takaisin
ainoastaan toista toimitettua avainta
käyttäen.
3)Mikäli on kytketty lasten turvajärjestelmä
ja aiemmin kuvattu sulkumenetelmä,
käsittelemällä ovien aukaisun sisävipua, ei
aikaansaa ovien aukaisua: kyseisessä
tapauksessa oven avaamiseksi on
vedettävä ulkokahvaa. Kytkemällä hätäsulku
ei kytketä pois keskuslukituksen
lukitus/aukaisupainiketta.
ISTUIMET
Etuistuimet voidaan säätää
mahdollisimman mukavaan asentoon.
Kuljettajan istuinta säädettäessä on
myös otettava huomioon, että
hartioiden ollessa tukevasti selkänojaa
vasten ranteiden tulee saavuttaa
ohjauspyörän korkein kohta.
Myös kytkinpoljin on voitava painaa
kokonaan pohjaan vasemmalla jalalla
(manuaalivaihteistot) tai jarrupoljin
kokonaan pohjaan oikealla jalalla
(automaattivaihteistot, jos varusteena).
MANUAALISESTI
SÄÄDETTÄVÄT
ETUISTUIMET
11)
4)
Säätäminen pitkittäissuunnassa
Nosta vipua 1 kuva 8 ja työnnä istuinta
eteenpäin tai taaksepäin.
12)
VAROITUS Suorita säätö istumalla
vastaavassa istuimessa (kuljettajan tai
matkustajan puolella).
Korkeuden säätäminen
(jos varusteena)
Käsittele vipua 2 ylöspäin tai alaspäin,
kunnes haluttu korkeus on saavutettu.
VAROITUS Suorita säätö istumalla
vastaavassa istuimessa (kuljettajan tai
matkustajan puolella).
Selkänojan kaltevuuden säätäminen
Käsittele vipua 3 ja kallista selkänojaa
kehosi avulla (pidä vipua asennossaan,
kunnes haluttu asento on saavutettu, ja
vapauta se sitten).
804066J0001EM
14
AJONEUVON TUNTEMINEN
Page 17 of 304

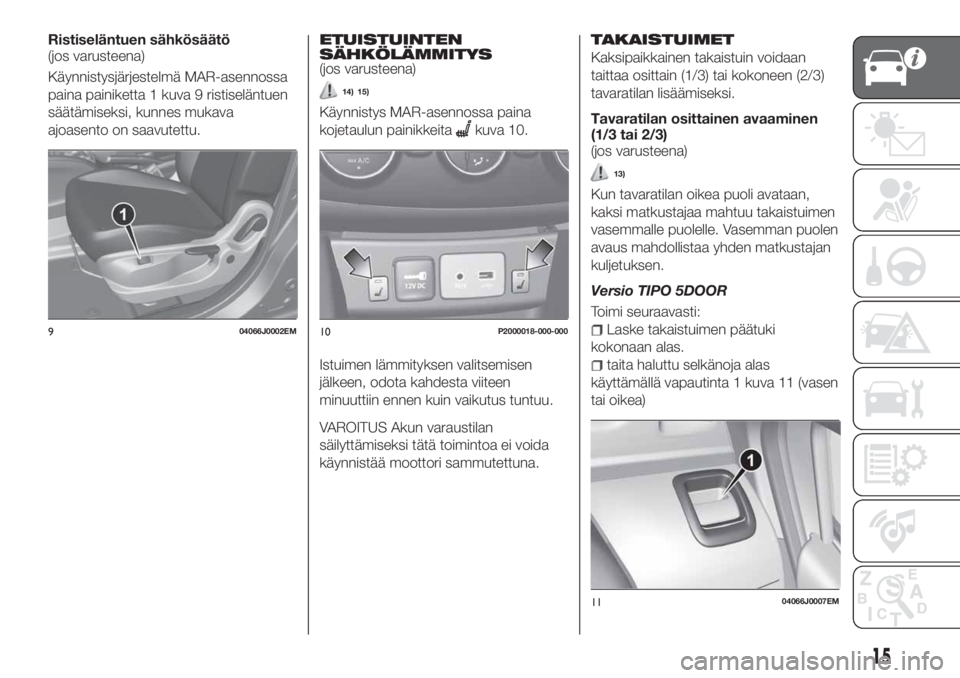

Ristiseläntuen sähkösäätö
(jos varusteena)
Käynnistysjärjestelmä MAR-asennossa
paina painiketta 1 kuva 9 ristiseläntuen
säätämiseksi, kunnes mukava
ajoasento on saavutettu.ETUISTUINTEN
SÄHKÖLÄMMITYS
(jos varusteena)
14) 15)
Käynnistys MAR-asennossa paina
kojetaulun painikkeita
kuva 10.
Istuimen lämmityksen valitsemisen
jälkeen, odota kahdesta viiteen
minuuttiin ennen kuin vaikutus tuntuu.
VAROITUS Akun varaustilan
säilyttämiseksi tätä toimintoa ei voida
käynnistää moottori sammutettuna.TAKAISTUIMET
Kaksipaikkainen takaistuin voidaan
taittaa osittain (1/3) tai kokoneen (2/3)
tavaratilan lisäämiseksi.
Tavaratilan osittainen avaaminen
(1/3 tai 2/3)
(jos varusteena)
13)
Kun tavaratilan oikea puoli avataan,
kaksi matkustajaa mahtuu takaistuimen
vasemmalle puolelle. Vasemman puolen
avaus mahdollistaa yhden matkustajan
kuljetuksen.
Versio TIPO 5DOOR
Toimi seuraavasti:
Laske takaistuimen päätuki
kokonaan alas.
taita haluttu selkänoja alas
käyttämällä vapautinta 1 kuva 11 (vasen
tai oikea)
904066J0002EM10P2000018-000-000
1104066J0007EM
15
Page 18 of 304

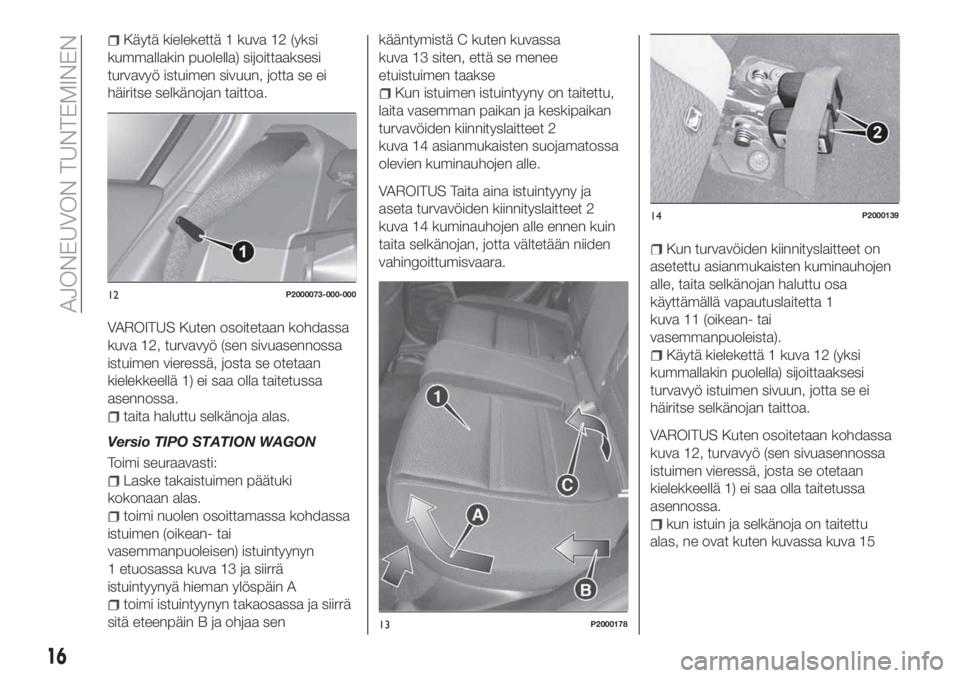

Käytä kielekettä 1 kuva 12 (yksi
kummallakin puolella) sijoittaaksesi
turvavyö istuimen sivuun, jotta se ei
häiritse selkänojan taittoa.
VAROITUS Kuten osoitetaan kohdassa
kuva 12, turvavyö (sen sivuasennossa
istuimen vieressä, josta se otetaan
kielekkeellä 1) ei saa olla taitetussa
asennossa.
taita haluttu selkänoja alas.
Versio TIPO STATION WAGON
Toimi seuraavasti:
Laske takaistuimen päätuki
kokonaan alas.
toimi nuolen osoittamassa kohdassa
istuimen (oikean- tai
vasemmanpuoleisen) istuintyynyn
1 etuosassa kuva 13 ja siirrä
istuintyynyä hieman ylöspäin A
toimi istuintyynyn takaosassa ja siirrä
sitä eteenpäin B ja ohjaa senkääntymistä C kuten kuvassa
kuva 13 siten, että se menee
etuistuimen taakse
Kun istuimen istuintyyny on taitettu,
laita vasemman paikan ja keskipaikan
turvavöiden kiinnityslaitteet 2
kuva 14 asianmukaisten suojamatossa
olevien kuminauhojen alle.
VAROITUS Taita aina istuintyyny ja
aseta turvavöiden kiinnityslaitteet 2
kuva 14 kuminauhojen alle ennen kuin
taita selkänojan, jotta vältetään niiden
vahingoittumisvaara.
Kun turvavöiden kiinnityslaitteet on
asetettu asianmukaisten kuminauhojen
alle, taita selkänojan haluttu osa
käyttämällä vapautuslaitetta 1
kuva 11 (oikean- tai
vasemmanpuoleista).
Käytä kielekettä 1 kuva 12 (yksi
kummallakin puolella) sijoittaaksesi
turvavyö istuimen sivuun, jotta se ei
häiritse selkänojan taittoa.
VAROITUS Kuten osoitetaan kohdassa
kuva 12, turvavyö (sen sivuasennossa
istuimen vieressä, josta se otetaan
kielekkeellä 1) ei saa olla taitetussa
asennossa.
kun istuin ja selkänoja on taitettu
alas, ne ovat kuten kuvassa kuva 15
12P2000073-000-000
13P2000178
14P2000139
16
AJONEUVON TUNTEMINEN
Page 19 of 304

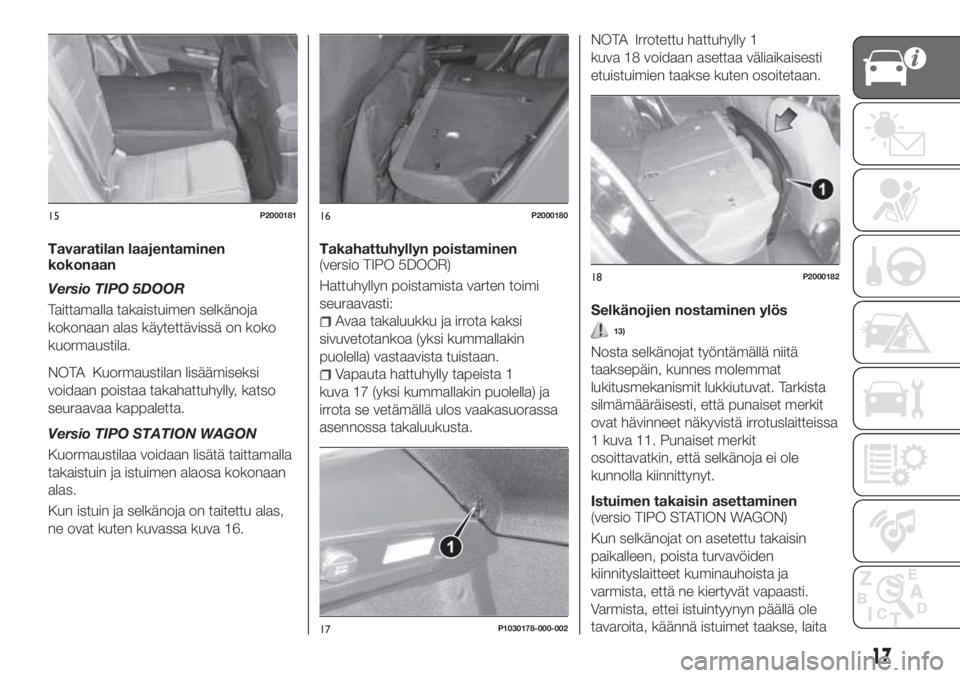

Tavaratilan laajentaminen
kokonaan
Versio TIPO 5DOOR
Taittamalla takaistuimen selkänoja
kokonaan alas käytettävissä on koko
kuormaustila.
NOTA Kuormaustilan lisäämiseksi
voidaan poistaa takahattuhylly, katso
seuraavaa kappaletta.
Versio TIPO STATION WAGON
Kuormaustilaa voidaan lisätä taittamalla
takaistuin ja istuimen alaosa kokonaan
alas.
Kun istuin ja selkänoja on taitettu alas,
ne ovat kuten kuvassa kuva 16.Takahattuhyllyn poistaminen
(versio TIPO 5DOOR)
Hattuhyllyn poistamista varten toimi
seuraavasti:
Avaa takaluukku ja irrota kaksi
sivuvetotankoa (yksi kummallakin
puolella) vastaavista tuistaan.
Vapauta hattuhylly tapeista 1
kuva 17 (yksi kummallakin puolella) ja
irrota se vetämällä ulos vaakasuorassa
asennossa takaluukusta.
NOTA Irrotettu hattuhylly 1
kuva 18 voidaan asettaa väliaikaisesti
etuistuimien taakse kuten osoitetaan.
Selkänojien nostaminen ylös
13)
Nosta selkänojat työntämällä niitä
taaksepäin, kunnes molemmat
lukitusmekanismit lukkiutuvat. Tarkista
silmämääräisesti, että punaiset merkit
ovat hävinneet näkyvistä irrotuslaitteissa
1 kuva 11. Punaiset merkit
osoittavatkin, että selkänoja ei ole
kunnolla kiinnittynyt.
Istuimen takaisin asettaminen
(versio TIPO STATION WAGON)
Kun selkänojat on asetettu takaisin
paikalleen, poista turvavöiden
kiinnityslaitteet kuminauhoista ja
varmista, että ne kiertyvät vapaasti.
Varmista, ettei istuintyynyn päällä ole
tavaroita, käännä istuimet taakse, laita
15P200018116P2000180
17P1030178-000-002
18P2000182
17
Page 20 of 304
ne selkänojan alle ja paina alaspäin,
kunnes ne lukittuvat paikoilleen
napsahtamalla. Tarkista katsomalla, että
ne ovat oikeassa asennossa.
VAROITUS Vapauta aina turvavöiden
kiinnityslaitteet ennen istuintyynyn
takaisin asettamista, jotta sallitaan
niiden oikea paikalleen asettuminen ja
vältetään vahingoittumiset.
HUOMIO
11)Kaikki säädöt on suoritettava
ajoneuvon ollessa pysähdyksissä.
12)Kun päästät säätövivusta irti, tarkista
aina istuimen lukittuminen yrittämällä siirtää
sitä eteen- ja taaksepäin. Jos istuin ei lukitu
paikoilleen, se voi liikkua yllättäen ajon
aikana ja aiheuttaa ajoneuvon hallinnan
menetyksen.
13)Varmista, että selkänojat on kiinnitetty
kunnolla molemmilta puolilta (”punaiset
merkit" eivät näy), jotta mahdollisen
äkkinäisen jarrutuksen yhteydessä
selkänoja ei voi syöksyä eteenpäin ja
vahingoittaa matkustajia.
14)Henkilöiden, jotka kärsivät ihon
herkkyydestä iän, kroonisten sairauksien,
sokeritaudin, selkäytimen vaurioiden,
lääkehoitojen, alkoholin käytön, väsymisen
tai muiden fyysisten syiden vuoksi, on
oltava varovaisia lämmitettyä istuinta
käytettäessä. Se voi aiheuttaa
palovammoja myös alhaisilla lämpötiloilla,
erityisesti pitkään käytettäessä.15)Älä laita istuimen istuinosaan tai
selkänojalle esineitä, jotka voivat
aikaansaada lämmön eristystä, kuten peitto
tai tyyny. Tämä voi aiheuttaa istuimen
lämmitysjärjestelmän ylikuumenemisen.
Ylikuumentuneelle istuimelle istuminen voi
aiheuttaa vakavia palovammoja istuimen
pinnan lämpötilan nousemisen vuoksi.
VAROITUS
4)Istuinten kangasverhoilu on mitoitettu
kestämään pitkään kulutusta ajoneuvon
normaalin käytön aikana. On kuitenkin
vältettävä voimakasta ja/tai pitkäaikaista
vaatteiden lisävarusteiden, kuten
metallivöiden, kiinnikkeiden, tarranauhojen
ja vastaavien hankausta, koska nämä
paikallisesti vaikuttaen sekä kuituja
voimakkaasti painaen saattavat aiheuttaa
kuitujen rikkoutumisen ja siten päällysteen
vahingoittumisen.

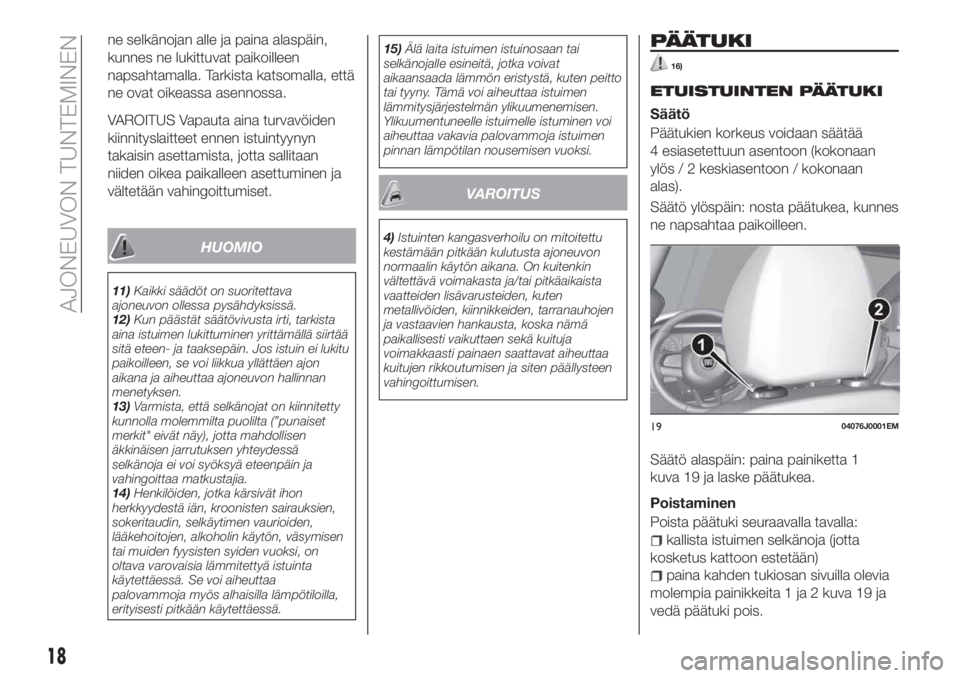

PÄÄTUKI
16)
ETUISTUINTEN PÄÄTUKI
Säätö
Päätukien korkeus voidaan säätää
4 esiasetettuun asentoon (kokonaan
ylös / 2 keskiasentoon / kokonaan
alas).
Säätö ylöspäin: nosta päätukea, kunnes
ne napsahtaa paikoilleen.
Säätö alaspäin: paina painiketta 1
kuva 19 ja laske päätukea.
Poistaminen
Poista päätuki seuraavalla tavalla:
kallista istuimen selkänoja (jotta
kosketus kattoon estetään)
paina kahden tukiosan sivuilla olevia
molempia painikkeita 1 ja 2 kuva 19 ja
vedä päätuki pois.
1904076J0001EM
18
AJONEUVON TUNTEMINEN
