Page 31 of 304
1 — ilman lämpötilan säätönuppi
(lämpimän/kylmän ilman määrä):
Punainen sektori = lämmin ilma;
Sininen sektori = kylmä ilma.
2 — nuppi tuulettimen aktivointia/
säätöä varten:
0 = tuuletin sammutettu;
1-2-3 = tuulettimen nopeus;
4= tuuletin
maksiminopeudessa.
3 — sisäilman kierrätyksen
käynnistys-/sammutuspainike.
4 — ilmanjakelun säädin:
puhallus keski- ja sivuaukoista
puhallus keski- ja sivuaukoista sekä
etu- ja takajalkatilan aukoista
puhallus etu- ja takajalkatilan
suuttimista ja kevyt ilmavirtaus
myös kojetaulun sivusuuttimista
puhallus etu- ja takajalkatilan
suuttimista, tuulilasiin,
sivuikkunoihin ja kevyt ilmavirtaus
myös kojetaulun sivusuuttimista
puhallus tuulilasiin, sivuikkunoihin
ja kevyt ilmavirtaus myös
kojetaulun sivusuuttimista
5 — ilmastoinnin käynnistys-/
sammutuspainike.
6 — lämmitetyn takalasin päälle/pois
päältä kytkemisen painike.
29
Page 32 of 304

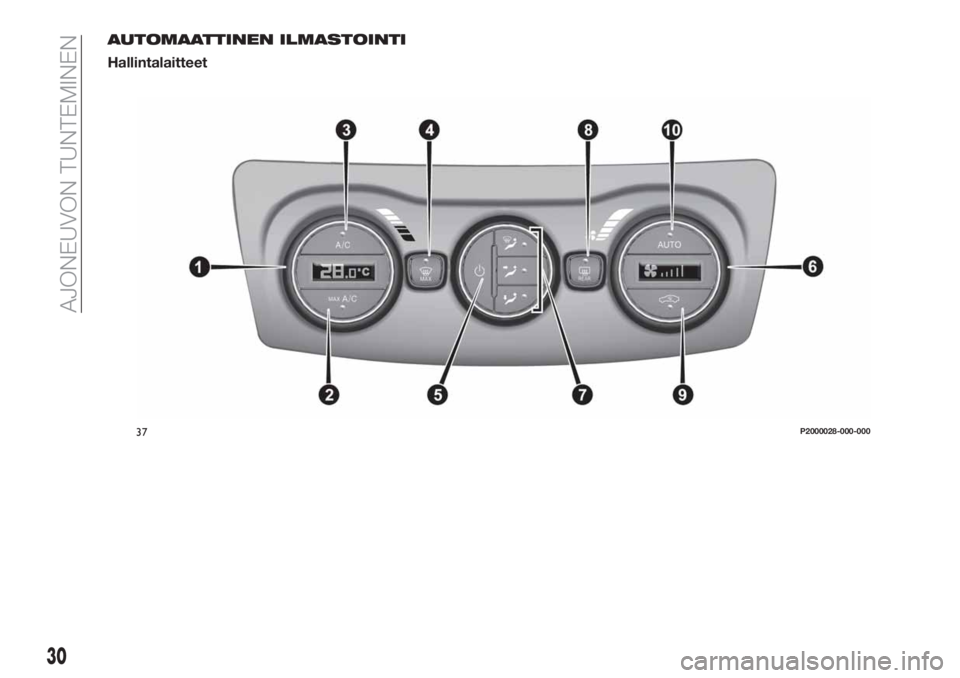

AUTOMAATTINEN ILMASTOINTI
Hallintalaitteet
37P2000028-000-000
30
AJONEUVON TUNTEMINEN
Page 33 of 304

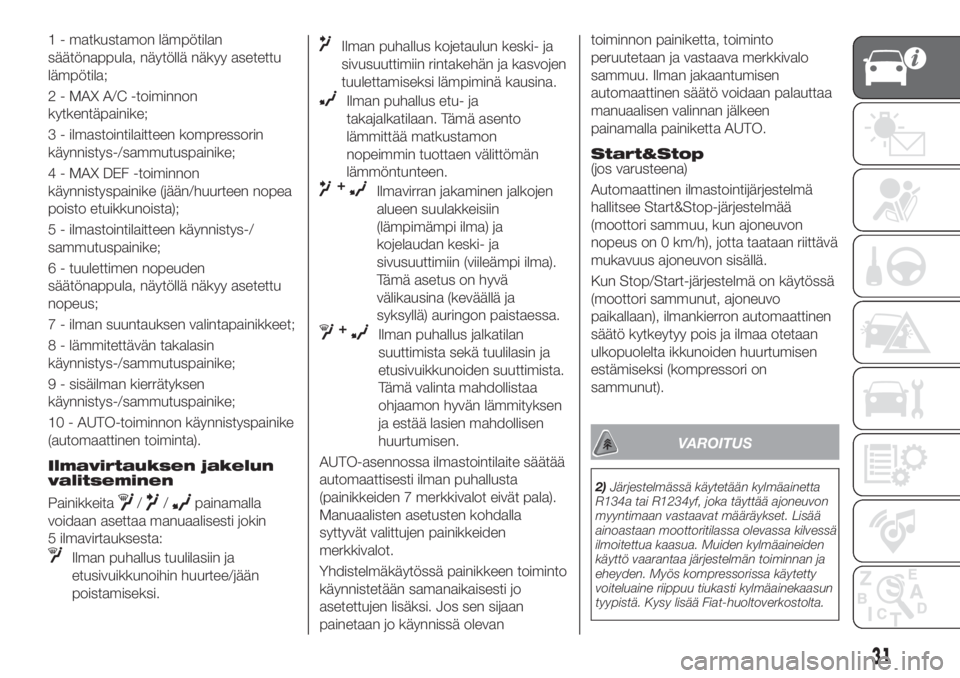

1 - matkustamon lämpötilan
säätönappula, näytöllä näkyy asetettu
lämpötila;
2 - MAX A/C -toiminnon
kytkentäpainike;
3 - ilmastointilaitteen kompressorin
käynnistys-/sammutuspainike;
4 - MAX DEF -toiminnon
käynnistyspainike (jään/huurteen nopea
poisto etuikkunoista);
5 - ilmastointilaitteen käynnistys-/
sammutuspainike;
6 - tuulettimen nopeuden
säätönappula, näytöllä näkyy asetettu
nopeus;
7 - ilman suuntauksen valintapainikkeet;
8 - lämmitettävän takalasin
käynnistys-/sammutuspainike;
9 - sisäilman kierrätyksen
käynnistys-/sammutuspainike;
10 - AUTO-toiminnon käynnistyspainike
(automaattinen toiminta).
Ilmavirtauksen jakelun
valitseminen
Painikkeita//painamalla
voidaan asettaa manuaalisesti jokin
5 ilmavirtauksesta:
Ilman puhallus tuulilasiin ja
etusivuikkunoihin huurtee/jään
poistamiseksi.
Ilman puhallus kojetaulun keski- ja
sivusuuttimiin rintakehän ja kasvojen
tuulettamiseksi lämpiminä kausina.
Ilman puhallus etu- ja
takajalkatilaan. Tämä asento
lämmittää matkustamon
nopeimmin tuottaen välittömän
lämmöntunteen.
+Ilmavirran jakaminen jalkojen
alueen suulakkeisiin
(lämpimämpi ilma) ja
kojelaudan keski- ja
sivusuuttimiin (viileämpi ilma).
Tämä asetus on hyvä
välikausina (keväällä ja
syksyllä) auringon paistaessa.
+Ilman puhallus jalkatilan
suuttimista sekä tuulilasin ja
etusivuikkunoiden suuttimista.
Tämä valinta mahdollistaa
ohjaamon hyvän lämmityksen
ja estää lasien mahdollisen
huurtumisen.
AUTO-asennossa ilmastointilaite säätää
automaattisesti ilman puhallusta
(painikkeiden 7 merkkivalot eivät pala).
Manuaalisten asetusten kohdalla
syttyvät valittujen painikkeiden
merkkivalot.
Yhdistelmäkäytössä painikkeen toiminto
käynnistetään samanaikaisesti jo
asetettujen lisäksi. Jos sen sijaan
painetaan jo käynnissä olevantoiminnon painiketta, toiminto
peruutetaan ja vastaava merkkivalo
sammuu. Ilman jakaantumisen
automaattinen säätö voidaan palauttaa
manuaalisen valinnan jälkeen
painamalla painiketta AUTO.
Start&Stop(jos varusteena)
Automaattinen ilmastointijärjestelmä
hallitsee Start&Stop-järjestelmää
(moottori sammuu, kun ajoneuvon
nopeus on 0 km/h), jotta taataan riittävä
mukavuus ajoneuvon sisällä.
Kun Stop/Start-järjestelmä on käytössä
(moottori sammunut, ajoneuvo
paikallaan), ilmankierron automaattinen
säätö kytkeytyy pois ja ilmaa otetaan
ulkopuolelta ikkunoiden huurtumisen
estämiseksi (kompressori on
sammunut).
VAROITUS
2)Järjestelmässä käytetään kylmäainetta
R134a tai R1234yf, joka täyttää ajoneuvon
myyntimaan vastaavat määräykset. Lisää
ainoastaan moottoritilassa olevassa kilvessä
ilmoitettua kaasua. Muiden kylmäaineiden
käyttö vaarantaa järjestelmän toiminnan ja
eheyden. Myös kompressorissa käytetty
voiteluaine riippuu tiukasti kylmäainekaasun
tyypistä. Kysy lisää Fiat-huoltoverkostolta.
31
Page 34 of 304

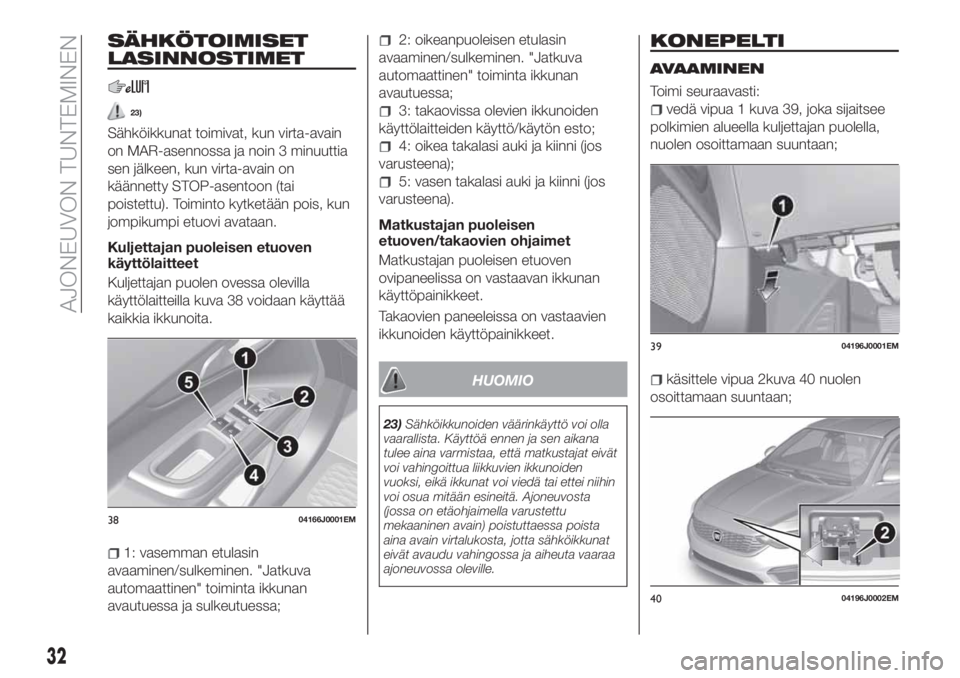

SÄHKÖTOIMISET
LASINNOSTIMET
23)
Sähköikkunat toimivat, kun virta-avain
on MAR-asennossa ja noin 3 minuuttia
sen jälkeen, kun virta-avain on
käännetty STOP-asentoon (tai
poistettu). Toiminto kytketään pois, kun
jompikumpi etuovi avataan.
Kuljettajan puoleisen etuoven
käyttölaitteet
Kuljettajan puolen ovessa olevilla
käyttölaitteilla kuva 38 voidaan käyttää
kaikkia ikkunoita.
1: vasemman etulasin
avaaminen/sulkeminen. "Jatkuva
automaattinen" toiminta ikkunan
avautuessa ja sulkeutuessa;
2: oikeanpuoleisen etulasin
avaaminen/sulkeminen. "Jatkuva
automaattinen" toiminta ikkunan
avautuessa;
3: takaovissa olevien ikkunoiden
käyttölaitteiden käyttö/käytön esto;
4: oikea takalasi auki ja kiinni (jos
varusteena);
5: vasen takalasi auki ja kiinni (jos
varusteena).
Matkustajan puoleisen
etuoven/takaovien ohjaimet
Matkustajan puoleisen etuoven
ovipaneelissa on vastaavan ikkunan
käyttöpainikkeet.
Takaovien paneeleissa on vastaavien
ikkunoiden käyttöpainikkeet.
HUOMIO
23)Sähköikkunoiden väärinkäyttö voi olla
vaarallista. Käyttöä ennen ja sen aikana
tulee aina varmistaa, että matkustajat eivät
voi vahingoittua liikkuvien ikkunoiden
vuoksi, eikä ikkunat voi viedä tai ettei niihin
voi osua mitään esineitä. Ajoneuvosta
(jossa on etäohjaimella varustettu
mekaaninen avain) poistuttaessa poista
aina avain virtalukosta, jotta sähköikkunat
eivät avaudu vahingossa ja aiheuta vaaraa
ajoneuvossa oleville.
KONEPELTI
AVAAMINEN
Toimi seuraavasti:
vedä vipua 1 kuva 39, joka sijaitsee
polkimien alueella kuljettajan puolella,
nuolen osoittamaan suuntaan;
käsittele vipua 2kuva 40 nuolen
osoittamaan suuntaan;
3804166J0001EM
3904196J0001EM
4004196J0002EM
32
AJONEUVON TUNTEMINEN

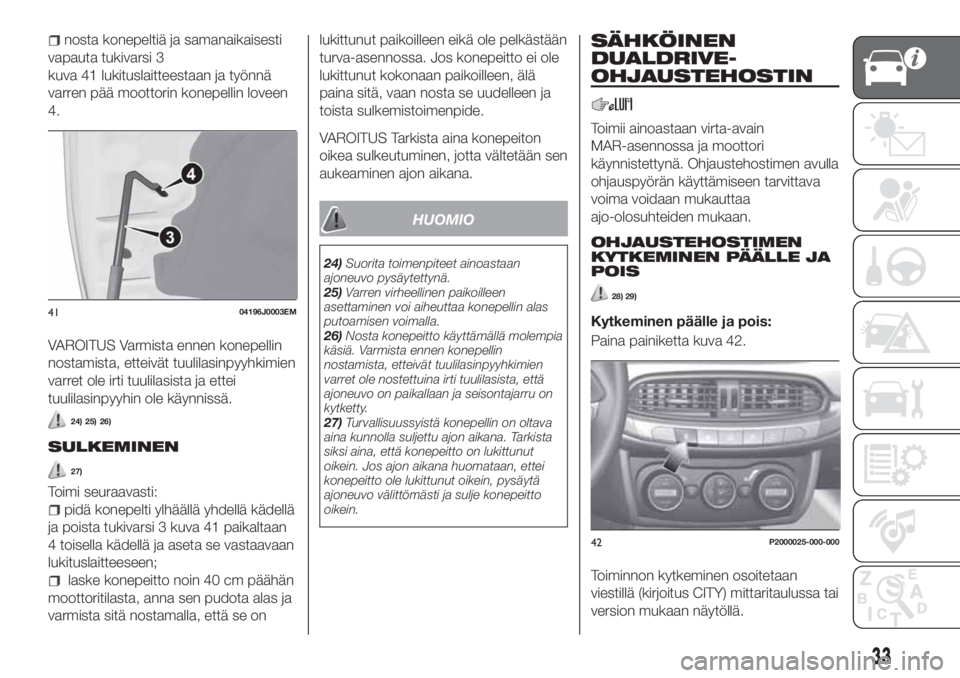

Page 35 of 304
nosta konepeltiä ja samanaikaisesti
vapauta tukivarsi 3
kuva 41 lukituslaitteestaan ja työnnä
varren pää moottorin konepellin loveen
4.
VAROITUS Varmista ennen konepellin
nostamista, etteivät tuulilasinpyyhkimien
varret ole irti tuulilasista ja ettei
tuulilasinpyyhin ole käynnissä.
24) 25) 26)
SULKEMINEN
27)
Toimi seuraavasti:
pidä konepelti ylhäällä yhdellä kädellä
ja poista tukivarsi 3 kuva 41 paikaltaan
4 toisella kädellä ja aseta se vastaavaan
lukituslaitteeseen;
laske konepeitto noin 40 cm päähän
moottoritilasta, anna sen pudota alas ja
varmista sitä nostamalla, että se onlukittunut paikoilleen eikä ole pelkästään
turva-asennossa. Jos konepeitto ei ole
lukittunut kokonaan paikoilleen, älä
paina sitä, vaan nosta se uudelleen ja
toista sulkemistoimenpide.
VAROITUS Tarkista aina konepeiton
oikea sulkeutuminen, jotta vältetään sen
aukeaminen ajon aikana.
HUOMIO
24)Suorita toimenpiteet ainoastaan
ajoneuvo pysäytettynä.
25)Varren virheellinen paikoilleen
asettaminen voi aiheuttaa konepellin alas
putoamisen voimalla.
26)Nosta konepeitto käyttämällä molempia
käsiä. Varmista ennen konepellin
nostamista, etteivät tuulilasinpyyhkimien
varret ole nostettuina irti tuulilasista, että
ajoneuvo on paikallaan ja seisontajarru on
kytketty.
27)Turvallisuussyistä konepellin on oltava
aina kunnolla suljettu ajon aikana. Tarkista
siksi aina, että konepeitto on lukittunut
oikein. Jos ajon aikana huomataan, ettei
konepeitto ole lukittunut oikein, pysäytä
ajoneuvo välittömästi ja sulje konepeitto
oikein.
SÄHKÖINEN
DUALDRIVE-
OHJAUSTEHOSTIN
Toimii ainoastaan virta-avain
MAR-asennossa ja moottori
käynnistettynä. Ohjaustehostimen avulla
ohjauspyörän käyttämiseen tarvittava
voima voidaan mukauttaa
ajo-olosuhteiden mukaan.
OHJAUSTEHOSTIMEN
KYTKEMINEN PÄÄLLE JA
POIS
28) 29)
Kytkeminen päälle ja pois:
Paina painiketta kuva 42.
Toiminnon kytkeminen osoitetaan
viestillä (kirjoitus CITY) mittaritaulussa tai
version mukaan näytöllä.4104196J0003EM
42P2000025-000-000
33
Page 36 of 304

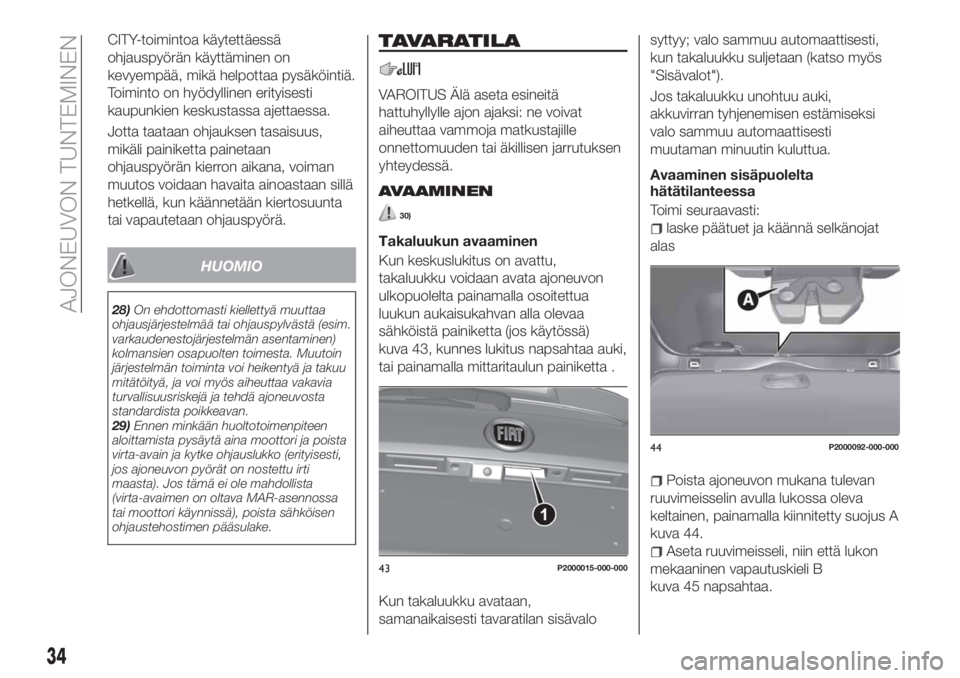

CITY-toimintoa käytettäessä
ohjauspyörän käyttäminen on
kevyempää, mikä helpottaa pysäköintiä.
Toiminto on hyödyllinen erityisesti
kaupunkien keskustassa ajettaessa.
Jotta taataan ohjauksen tasaisuus,
mikäli painiketta painetaan
ohjauspyörän kierron aikana, voiman
muutos voidaan havaita ainoastaan sillä
hetkellä, kun käännetään kiertosuunta
tai vapautetaan ohjauspyörä.
HUOMIO
28)On ehdottomasti kiellettyä muuttaa
ohjausjärjestelmää tai ohjauspylvästä (esim.
varkaudenestojärjestelmän asentaminen)
kolmansien osapuolten toimesta. Muutoin
järjestelmän toiminta voi heikentyä ja takuu
mitätöityä, ja voi myös aiheuttaa vakavia
turvallisuusriskejä ja tehdä ajoneuvosta
standardista poikkeavan.
29)Ennen minkään huoltotoimenpiteen
aloittamista pysäytä aina moottori ja poista
virta-avain ja kytke ohjauslukko (erityisesti,
jos ajoneuvon pyörät on nostettu irti
maasta). Jos tämä ei ole mahdollista
(virta-avaimen on oltava MAR-asennossa
tai moottori käynnissä), poista sähköisen
ohjaustehostimen pääsulake.
TAVARATILA
VAROITUS Älä aseta esineitä
hattuhyllylle ajon ajaksi: ne voivat
aiheuttaa vammoja matkustajille
onnettomuuden tai äkillisen jarrutuksen
yhteydessä.
AVAAMINEN
30)
Takaluukun avaaminen
Kun keskuslukitus on avattu,
takaluukku voidaan avata ajoneuvon
ulkopuolelta painamalla osoitettua
luukun aukaisukahvan alla olevaa
sähköistä painiketta (jos käytössä)
kuva 43, kunnes lukitus napsahtaa auki,
tai painamalla mittaritaulun painiketta .
Kun takaluukku avataan,
samanaikaisesti tavaratilan sisävalosyttyy; valo sammuu automaattisesti,
kun takaluukku suljetaan (katso myös
"Sisävalot").
Jos takaluukku unohtuu auki,
akkuvirran tyhjenemisen estämiseksi
valo sammuu automaattisesti
muutaman minuutin kuluttua.
Avaaminen sisäpuolelta
hätätilanteessa
Toimi seuraavasti:laske päätuet ja käännä selkänojat
alas
Poista ajoneuvon mukana tulevan
ruuvimeisselin avulla lukossa oleva
keltainen, painamalla kiinnitetty suojus A
kuva 44.
Aseta ruuvimeisseli, niin että lukon
mekaaninen vapautuskieli B
kuva 45 napsahtaa.
43P2000015-000-000
44P2000092-000-000
34
AJONEUVON TUNTEMINEN
Page 37 of 304

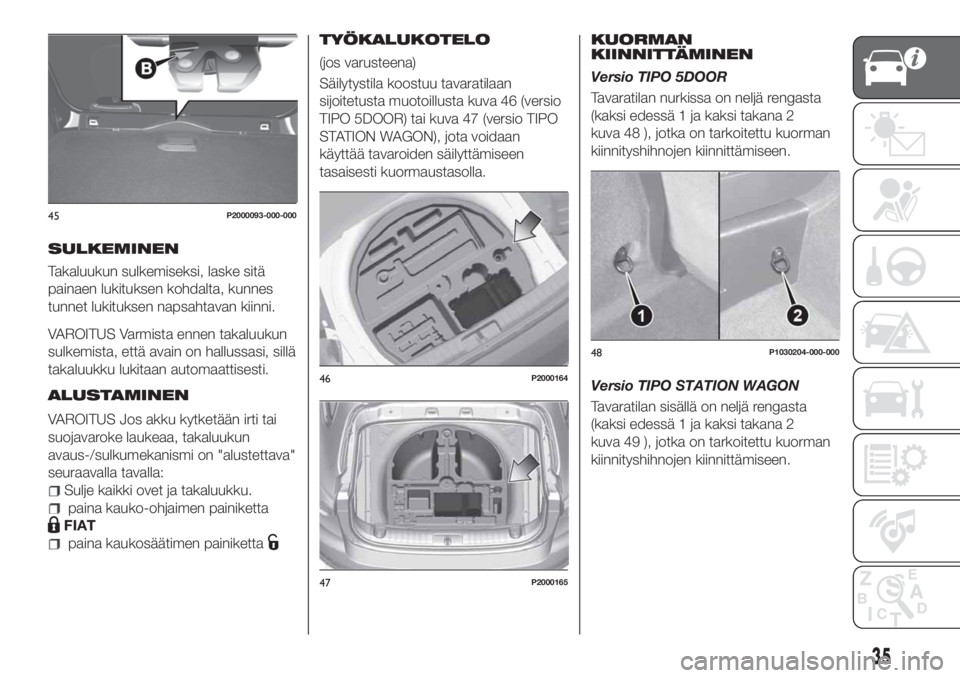

SULKEMINEN
Takaluukun sulkemiseksi, laske sitä
painaen lukituksen kohdalta, kunnes
tunnet lukituksen napsahtavan kiinni.
VAROITUS Varmista ennen takaluukun
sulkemista, että avain on hallussasi, sillä
takaluukku lukitaan automaattisesti.
ALUSTAMINEN
VAROITUS Jos akku kytketään irti tai
suojavaroke laukeaa, takaluukun
avaus-/sulkumekanismi on "alustettava"
seuraavalla tavalla:
Sulje kaikki ovet ja takaluukku.
paina kauko-ohjaimen painiketta
FIAT
paina kaukosäätimen painiketta
TYÖKALUKOTELO
(jos varusteena)
Säilytystila koostuu tavaratilaan
sijoitetusta muotoillusta kuva 46 (versio
TIPO 5DOOR) tai kuva 47 (versio TIPO
STATION WAGON), jota voidaan
käyttää tavaroiden säilyttämiseen
tasaisesti kuormaustasolla.
KUORMAN
KIINNITTÄMINEN
Versio TIPO 5DOOR
Tavaratilan nurkissa on neljä rengasta
(kaksi edessä 1 ja kaksi takana 2
kuva 48 ), jotka on tarkoitettu kuorman
kiinnityshihnojen kiinnittämiseen.
Versio TIPO STATION WAGON
Tavaratilan sisällä on neljä rengasta
(kaksi edessä 1 ja kaksi takana 2
kuva 49 ), jotka on tarkoitettu kuorman
kiinnityshihnojen kiinnittämiseen.
45P2000093-000-000
46P2000164
47P2000165
48P1030204-000-000
35

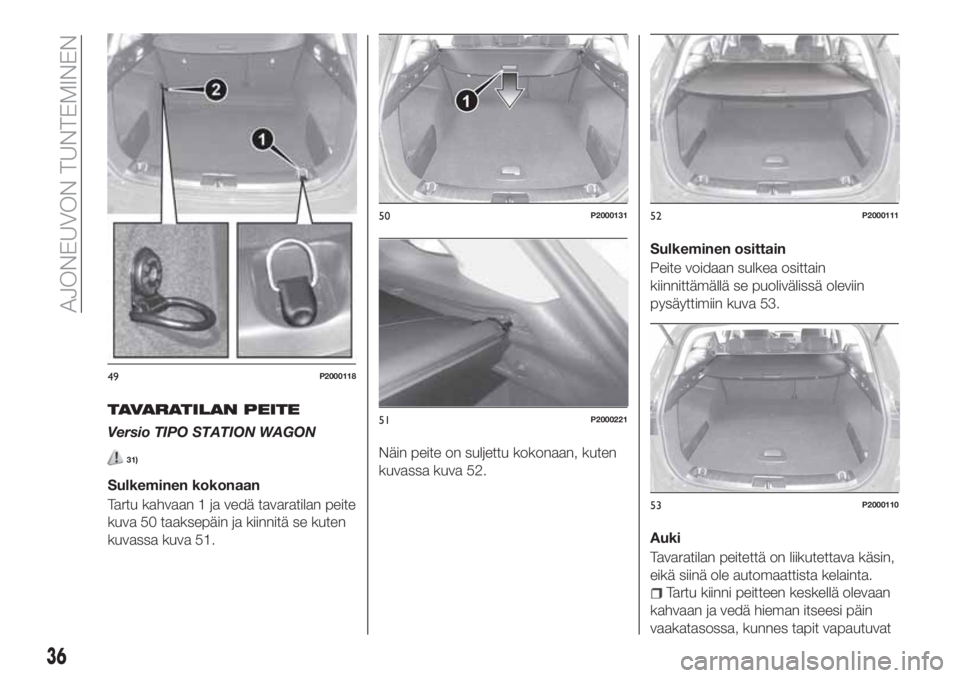

Page 38 of 304
TAVARATILAN PEITE
Versio TIPO STATION WAGON
31)
Sulkeminen kokonaan
Tartu kahvaan 1 ja vedä tavaratilan peite
kuva 50 taaksepäin ja kiinnitä se kuten
kuvassa kuva 51.Näin peite on suljettu kokonaan, kuten
kuvassa kuva 52.Sulkeminen osittain
Peite voidaan sulkea osittain
kiinnittämällä se puolivälissä oleviin
pysäyttimiin kuva 53.
Auki
Tavaratilan peitettä on liikutettava käsin,
eikä siinä ole automaattista kelainta.
Tartu kiinni peitteen keskellä olevaan
kahvaan ja vedä hieman itseesi päin
vaakatasossa, kunnes tapit vapautuvat
49P2000118
50P2000131
51P2000221
52P2000111
53P2000110
36
AJONEUVON TUNTEMINEN

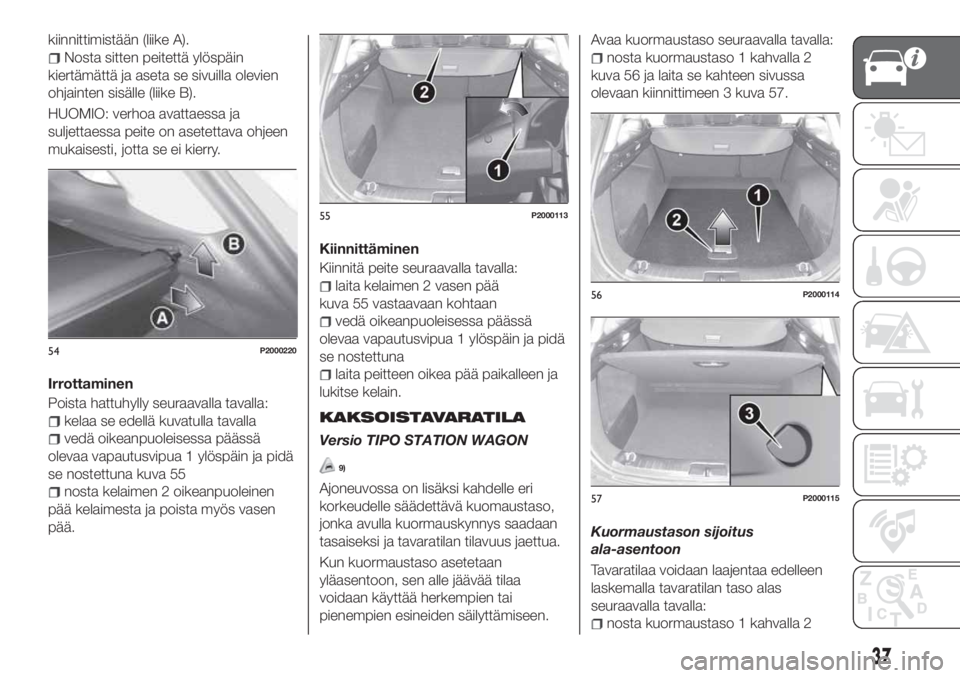

Page 39 of 304
kiinnittimistään (liike A).
Nosta sitten peitettä ylöspäin
kiertämättä ja aseta se sivuilla olevien
ohjainten sisälle (liike B).
HUOMIO: verhoa avattaessa ja
suljettaessa peite on asetettava ohjeen
mukaisesti, jotta se ei kierry.
Irrottaminen
Poista hattuhylly seuraavalla tavalla:
kelaa se edellä kuvatulla tavalla
vedä oikeanpuoleisessa päässä
olevaa vapautusvipua 1 ylöspäin ja pidä
se nostettuna kuva 55
nosta kelaimen 2 oikeanpuoleinen
pää kelaimesta ja poista myös vasen
pää.Kiinnittäminen
Kiinnitä peite seuraavalla tavalla:
laita kelaimen 2 vasen pää
kuva 55 vastaavaan kohtaan
vedä oikeanpuoleisessa päässä
olevaa vapautusvipua 1 ylöspäin ja pidä
se nostettuna
laita peitteen oikea pää paikalleen ja
lukitse kelain.
KAKSOISTAVARATILA
Versio TIPO STATION WAGON
9)
Ajoneuvossa on lisäksi kahdelle eri
korkeudelle säädettävä kuomaustaso,
jonka avulla kuormauskynnys saadaan
tasaiseksi ja tavaratilan tilavuus jaettua.
Kun kuormaustaso asetetaan
yläasentoon, sen alle jäävää tilaa
voidaan käyttää herkempien tai
pienempien esineiden säilyttämiseen.Avaa kuormaustaso seuraavalla tavalla:
nosta kuormaustaso 1 kahvalla 2
kuva 56 ja laita se kahteen sivussa
olevaan kiinnittimeen 3 kuva 57.
Kuormaustason sijoitus
ala-asentoon
Tavaratilaa voidaan laajentaa edelleen
laskemalla tavaratilan taso alas
seuraavalla tavalla:
nosta kuormaustaso 1 kahvalla 2
54P2000220
55P2000113
56P2000114
57P2000115
37

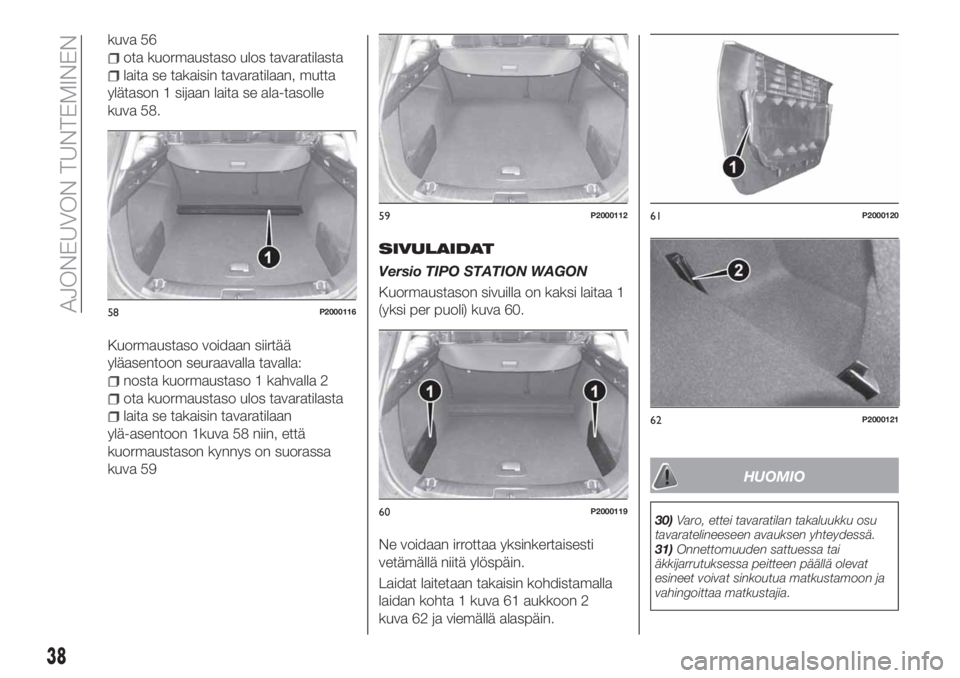

Page 40 of 304
kuva 56
ota kuormaustaso ulos tavaratilasta
laita se takaisin tavaratilaan, mutta
ylätason 1 sijaan laita se ala-tasolle
kuva 58.
Kuormaustaso voidaan siirtää
yläasentoon seuraavalla tavalla:
nosta kuormaustaso 1 kahvalla 2
ota kuormaustaso ulos tavaratilasta
laita se takaisin tavaratilaan
ylä-asentoon 1kuva 58 niin, että
kuormaustason kynnys on suorassa
kuva 59
SIVULAIDAT
Versio TIPO STATION WAGON
Kuormaustason sivuilla on kaksi laitaa 1
(yksi per puoli) kuva 60.
Ne voidaan irrottaa yksinkertaisesti
vetämällä niitä ylöspäin.
Laidat laitetaan takaisin kohdistamalla
laidan kohta 1 kuva 61 aukkoon 2
kuva 62 ja viemällä alaspäin.
HUOMIO
30)Varo, ettei tavaratilan takaluukku osu
tavaratelineeseen avauksen yhteydessä.
31)Onnettomuuden sattuessa tai
äkkijarrutuksessa peitteen päällä olevat
esineet voivat sinkoutua matkustamoon ja
vahingoittaa matkustajia.
58P2000116
59P2000112
60P2000119
61P2000120
62P2000121
38
AJONEUVON TUNTEMINEN
