MANDOS EN EL VOLANTE
En el volante se encuentran los mandos de las funciones principales del sistema, que permiten su control de una manera más
sencilla. La activación de la función elegida se acciona, en algunos casos, a partir de la duración de la presión ejercida (presión
corta o larga), como se indica en la tabla de la siguiente página.
22411026J0005EM
259

TABLA RESUMEN DE LOS MANDOS EN EL VOLANTE
Botón (para versiones y
países donde esté previsto)Interacción
Aceptación de la llamada telefónica entrante
Aceptación de la segunda llamada entrante y puesta en espera de la llamada activa
Rechazo de la llamada telefónica entrante
Finalización de la llamada telefónica en curso
260
MULTIMEDIA

MANDOS SITUADOS DETRÁS DEL VOLANTE
Botones Interacción
Botón 1 (lado izquierdo del volante)
Botón superior
Presión breve del botón: búsqueda de la emisora de radio siguiente o bien
selección de la canción siguiente USB.
Presión larga del botón: barrido de las frecuencias superiores hasta que se
suelta/avance rápido de la pista USB.
Botón centralCada presión provoca el cambio de fuente AM, FM, USB, AUX (donde esté presente).
Sólo se podrán seleccionar las fuentes disponibles.
Botón inferior
Presión breve del botón: búsqueda de la emisora de radio anterior o bien
selección de la canción siguiente USB.
Presión larga del botón: barrido de las frecuencias inferiores hasta que se
suelta/avance rápido de la pista USB.
Botón 2 (lado derecho del volante)
Botón superiorSubir volumen
Presión corta del botón: subida del volumen por pasos
Presión larga del botón: subida rápida del volumen
Botón central Activación/desactivación de la función Mute
Botón inferiorBajar volumen
Presión corta del botón: bajada del volumen por pasos
Presión larga del botón: bajada rápida del volumen
261

ENCENDIDO/APAGADO
DEL SISTEMA
El sistema se enciende/apaga pulsando
el botón/selector
.
Girar el botón/selector hacia la derecha
para aumentar el volumen o hacia la
izquierda para disminuirlo. El mando de
regulación electrónica del volumen gira
completamente (360°) en ambas
direcciones, sin posiciones de parada.
MODALIDAD RADIO
(TUNER)
El sistema dispone de los siguientes
sintonizadores: AM y FM.
Selección del modo Radio
Para activar el modo Radio, pulsar el
botón RADIO en el frontal.
Selección de la banda de
frecuencia
Las diferentes modalidades de
sintonización pueden seleccionarse
pulsando el botón RADIO en el frontal.
Visualizaciones en la pantalla
Una vez seleccionada la emisora de
radio deseada, en la pantalla se
mostrará la siguiente información
(modalidad INFO activada):
En la parte superior: se muestra la
emisora preseleccionada, la hora y las
otras configuraciones de la radio
activas.En la parte central: se muestra el
nombre de la emisora que se está
escuchando, la frecuencia y la
información radio text (si está presente).
Lista de emisoras FM
Pulsar el botón/selector BROWSE/
ENTER para visualizar la lista completa
de las emisoras FM que se pueden
recibir.
Memorización de emisoras de radio
AM/FM
Las preselecciones están disponibles
en todas las modalidades del sistema y
se activan pulsando uno de los botones
de preselección1-2-3-4-5-6situados
en el frontal. Si está sintonizada una
emisora de radio que se desea
memorizar, pulsar y mantener pulsado
el botón correspondiente al preset
deseado hasta que se emita una señal
acústica de confirmación.
Selección de emisoras de radio
AM/FM
Para buscar la emisora de radio
deseada, pulsar los botones
o
, o girar el selector BROWSE/
ENTER.
Búsqueda de la emisora de radio
anterior/siguiente
Pulsar brevemente los botones
o
: al soltar el botón se muestra la
emisora de radio anterior o siguiente.Búsqueda rápida de la emisora de
radio anterior/siguiente
Mantener pulsados los botones
o
para realizar la búsqueda rápida: al
soltar el botón se reproduce la primera
emisora de radio que se pueda
sintonizar.
262
MULTIMEDIAMODALIDAD MEDIA
Modos de interacción relativos al
funcionamiento AUX (donde esté
presente) y USB.
Selección fuente Audio
Para seleccionar la fuente de audio
deseada entre las disponibles: AUX
(donde esté presente) o USB, pulsar el
botónMEDIA.
Para seleccionar y reproducir las
canciones contenidas en la tarjeta SD
del teléfono móvil (si el teléfono lo
permite), pulsar el botón BROWSE
ENTER, seleccionar Carpetas y, a
continuación, Tarjeta.
ADVERTENCIA Algunos dispositivos
multimedia de reproducción musical
podrían ser incompatibles con el
sistemaUconnect™.
Cambio de canción (siguiente/
anterior)
Pulsar brevemente el botón
para
reproducir la canción siguiente, o bien
el botón
para volver al principio de
la canción seleccionada o al principio

FUENTE USB
Para activar la modalidad USB,
conectar un dispositivo USB adecuado
al puerto USB del vehículo.
Al introducir un dispositivo USB con el
sistema encendido, éste empieza a
reproducir las canciones presentes en
el dispositivo.
ADVERTENCIA Cuando se conecte un
dispositivo USB al puerto USB, tener
cuidado de que no obstaculice el
accionamiento del freno de
estacionamiento.
NOTA Algunos dispositivos USB no
son compatibles con el sistema
Uconnect™. En este caso, no se
efectúa el cambio automático del modo
“Radio” a “Medios”. Si no se inicia la
reproducción del dispositivo utilizado,
comprobar la compatibilidad
seleccionando el modo Medios: en la
pantalla del sistemaUconnect™se
visualiza el mensaje específico.
263
de la canción anterior si la reproducción
ha comenzado hace menos de
3 segundos.
Avance/retroceso rápido de las
canciones
Pulsar y mantener pulsado el botón
para hacer avanzar de forma
rápida la canción seleccionada, o el
botón
para hacer retroceder
rápidamente la canción.
Selección de canción (muestra)
Esta función permite buscar y
seleccionar las pistas presentes en el
dispositivo activo. Las posibilidades de
selección dependen del dispositivo
conectado. Por ejemplo, en un
dispositivo USB es posible, con el
botón BROWSE ENTER, mostrar
también la lista de artistas, géneros
musicales y álbumes presentes en el
dispositivo, según la información
guardada en las canciones.
El botónA-B-Cdel frontal permite
saltar a la letra deseada de cada lista
alfabética.
NOTA Este botón puede estar
inhabilitado para algunos dispositivos
Apple®
.
Pulsar el botón BROWSE/ENTER para
activar esta función en la fuente que se
está reproduciendo. Girar el
botón/selector BROWSE ENTER para
seleccionar la categoría deseada y, acontinuación, pulsar el botón/selector
para confirmar la selección. Pulsar el
botón
si se desea anular la
función.
NOTA El botón BROWSE ENTER no
permite ninguna operación en un
dispositivo AUX (donde esté presente).
Visualización de la información de
canción
Para seleccionar la información
mostrada durante la reproducción
(artista, álbum, género, nombre,
carpeta, nombre del archivo), pulsar el
botónINFO. Pulsar el botón
para
salir de la vista.
Reproducción aleatoria de
canciones
Pulsar el botón
para reproducir en
orden aleatorio las canciones presentes
en el dispositivo USB. Pulsarlo por
segunda vez para desactivar la función.
Repetición canción
Para escuchar otra vez la canción,
pulsar el botón
. Pulsarlo por
segunda vez para desactivar la función.
NOTA Algunos dispositivos USB no son
compatibles con el sistema
Uconnect™. En este caso, no se
efectúa el cambio automático del modo
“Radio” a “Medios”. Si no se inicia la
reproducción del dispositivo utilizado,
comprobar la compatibilidadseleccionando el modo Medios: en la
pantalla del sistemaUconnect™
se visualiza el mensaje específico.

ADVERTENCIA Después de haber
utilizado la toma de carga USB, se
recomienda desconectar el dispositivo
(teléfono inteligente) extrayendo el cable
primero de la toma del vehículo y nunca
del dispositivo fig. 225. Los cables
colgantes o desconectados de manera
incorrecta pueden impedir la carga y/o
dañar la toma USB
NOTA El puerto USB gestiona el envío
de datos desde Pen Drive/teléfono
inteligente etc. y la carga lenta de un
dispositivo exterior (aunque esta no
siempre está garantizada porque
depende del tipo o la marca del
dispositivo exterior).SOPORTE AUX(donde esté presente)
Para activar el modo AUX, conectar un
dispositivo adecuado a la toma AUX del
vehículo.
Introduciendo un dispositivo con salida
AUX, el sistema comienza a reproducir
la fuente AUX conectada en caso de
que ésta esté ya en reproducción.
Ajustar el volumen con el
botón/selector
del frontal o con el
mando de regulación del volumen del
dispositivo conectado.
Para más información sobre la función
"Selección fuente de audio", ver lo
indicado en el capítulo "Modalidad
Media".
ADVERTENCIAS
Las funciones del dispositivo conectado
a la toma AUX son gestionadas
directamente por el propio dispositivo
de manera que no se puede cambiar
de canción/carpeta/lista de
reproducción o controlar el
comienzo/fin/pausa de la reproducción
utilizando los mandos del frontal o los
mandos en el volante.
No dejar conectado el cable del
reproductor portátil a la toma AUX tras
la desconexión para evitar que los
altavoces emitan zumbidos.
ADVERTENCIA Cuando se conecte un
dispositivo a la toma AUX, tener
cuidado de que no obstaculice el
accionamiento del freno de mano.
MODALIDAD TELÉFONO
(donde esté presente)
Activación de la modalidad teléfono
Para activar la modalidad Teléfono
pulsar el botón PHONE en el frontal.
Con los comandos disponibles se
puede:
marcar el número de teléfono
deseado;
visualizar y llamar a los contactos
presentes en la agenda del teléfono
móvil;
visualizar y llamar a los contactos de
los registros de llamadas recientes;
conectar hasta 8 teléfonos para
facilitar y acelerar el acceso y la
conexión;
transferir las llamadas del sistema al
teléfono móvil y viceversa y desactivar
el audio del micrófono del sistema para
conversaciones privadas.
El sonido del teléfono móvil se
transmite a través del sistema de audio
del vehículo: el sistema desactiva
automáticamente el sonido de la
autorradio cuando se utiliza la función
Teléfono.
225P2000169
264
MULTIMEDIA

Registro del teléfono móvil
Para registrar el teléfono móvil,
proceder de la siguiente manera:
activar la funciónBluetooth®
en el
teléfono móvil;
pulsar el botónPHONEen el frontal;
si todavía no hay ningún teléfono
registrado al sistema, en la pantalla se
muestra una vista específica;
seleccionar "Conectar teléfono" para
iniciar el procedimiento de registro y
buscar el dispositivoUconnect™en el
teléfono móvil. Si se selecciona "No",
aparece la pantalla principal del
Teléfono;
cuando el teléfono móvil lo solicite,
introducir con el teclado del teléfono el
código PIN visualizado en la pantalla
del sistema o confirmar en el teléfono el
PIN visualizado;
desde el menú "Ajustes" se puede
registrar un teléfono móvil
seleccionando la opción "Menú
Teléfono/Añadir teléfono" y procediendo
después como se describe en el punto
anterior;
durante la fase de registro, en la
pantalla aparece una vista que indica el
estado de avance de la operación.
NOTA Después de la actualización del
software del teléfono se recomienda,
para un funcionamiento adecuado,
borrar el teléfono de la lista de los
dispositivos asociados a la radio,
eliminar la asociación anterior del
sistema también en la lista de los
dispositivosBluetooth®
del teléfono y
realizar un nuevo registro.
Realizar una llamada
Las operaciones descritas a
continuación son accesibles sólo si las
soporta el teléfono móvil en uso.
Se puede realizar una llamada de las
siguientes maneras:
seleccionando la opción "Contactos"
(Agenda ......);
seleccionando la opción "Llamadas
recientes";
seleccionando la opción "Teclado".
Marcación de un número de
teléfono mediante el teclado de
pantalla
Mediante el teclado gráfico visualizado
en la pantalla se puede marcar el
número de teléfono.
Realizar las siguientes operaciones:
pulsar el botónPHONEen el frontal;
seleccionar la opción "Teclado" en la
pantalla y utilizar el botón derecho
"BROWSE/ENTER" para marcar el
número;
seleccionar el iconopara hacer la
llamada.
Marcación de un número de
teléfono mediante el teléfono móvil
Se puede marcar un número de
teléfono utilizando el teléfono móvil y
continuar utilizando el sistema (se
recomienda no distraerse nunca de la
conducción).
Marcando un número de teléfono
mediante el teclado del teléfono móvil el
sonido de la llamada se reproduce a
través del sistema de audio del
vehículo.
265

Uconnect™ 5" LIVE - Uconnect™ 5" Nav LIVE

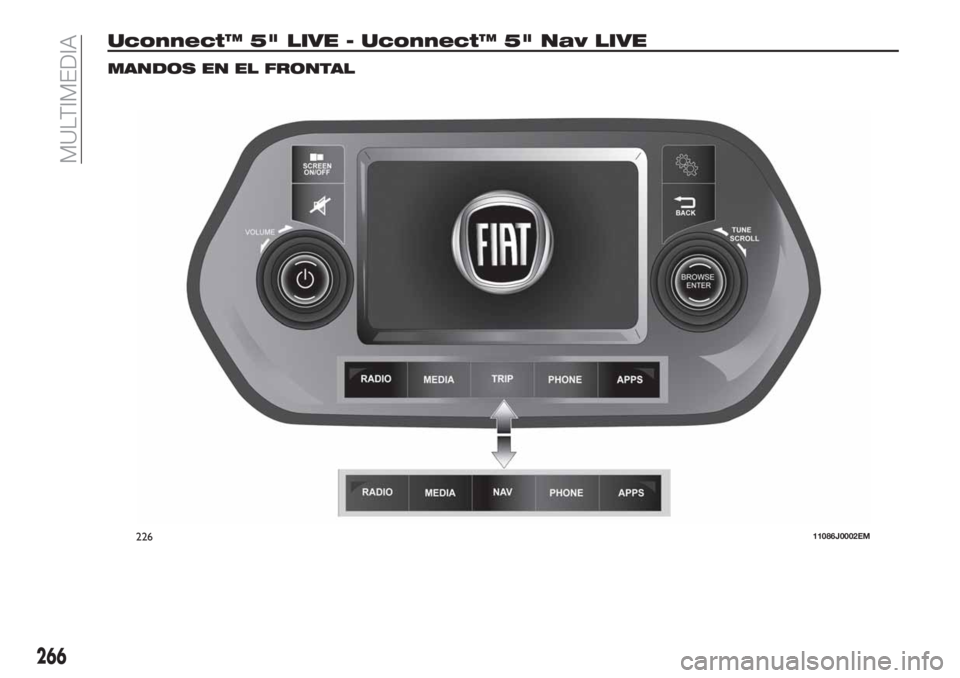

MANDOS EN EL FRONTAL
22611086J0002EM
266
MULTIMEDIA

TABLA RESUMEN DE LOS MANDOS EN EL FRONTAL
Botón Funciones Modo
Activación Pulsación corta del botón
Apagado Pulsación corta del botón
Regulación del volumen Rotación del selector a la izquierda/derecha
Activación/desactivación del volumen (Mute/Pausa) Pulsación corta del botón
Encendido/apagado de la pantalla Pulsación corta del botón
Salida de la opción/retorno a la vista anterior Pulsación corta del botón
Ajustes Pulsación corta del botón
BROWSE ENTERDesplazamiento por la lista o sintonización de una
emisora de radio;
cambio de la canción en la fuente MediaRotación del selector a la izquierda/derecha
Confirmación de la opción mostrada en la pantalla;en modalidad Radio visualización de la lista de
emisoras;
en modalidad Media desplazamiento por los
contenidos de la fuentePulsación corta del botón
APPS
Acceso a las funciones adicionales (por ejemplo
visualización de hora, brújula, temperatura externa,
reproductor multimedia, radio y serviciosUconnect
™LIVE)
Pulsación corta del botón
PHONEVisualización de los datos del teléfono Pulsación corta del botón
TRIP (*)Acceso al menú Trip Pulsación corta del botón
NAV (**)Acceso a la navegación (mapa) Pulsación corta del botón
MEDIASelección del soporte: USB, AUX (donde esté
presente),
Bluetooth®Pulsación corta del botón
RADIOAcceso a la modalidad Radio Pulsación corta del botón
(*) SoloUConnect™5” LIVE
(**) SoloUConnect™5” Nav LIVE
267

MANDOS EN EL VOLANTE
En el volante se encuentran los mandos de las funciones principales del sistema, que permiten su control de una manera más
sencilla.
La activación de la función elegida se acciona, en algunos casos, a partir de la duración de la presión ejercida (presión corta o
larga), como se indica en la tabla de la siguiente página.
22711026J0006EM
268
MULTIMEDIA
