FIAT TIPO 5DOORS STATION WAGON 2019 Manual de Empleo y Cuidado (in Spanish)

Uconnect™ 7" HD

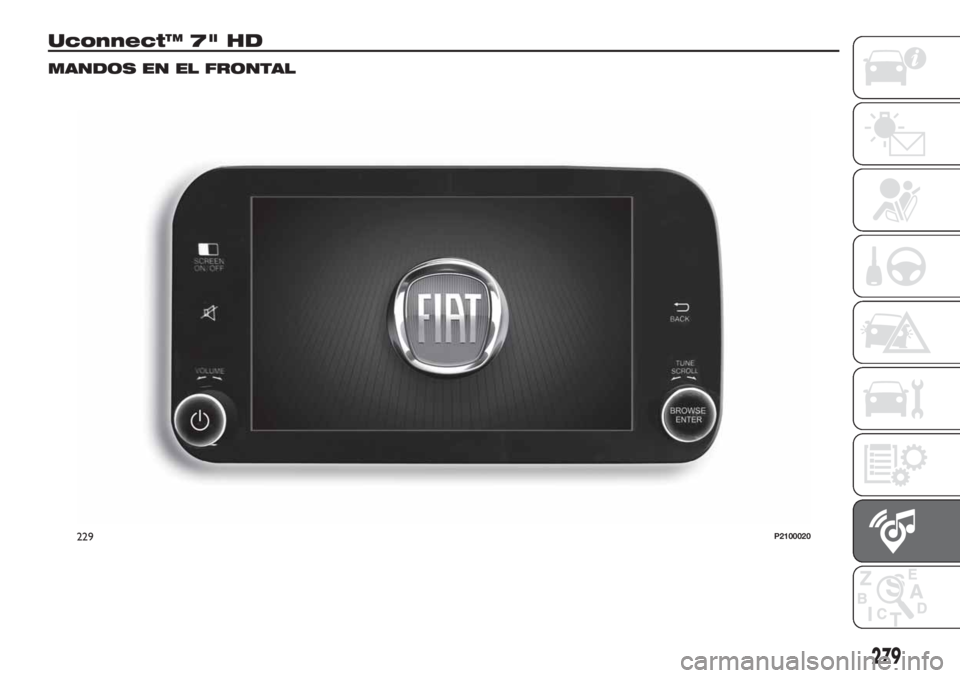

MANDOS EN EL FRONTAL
229P2100020
279

TABLA RESUMEN DE LOS MANDOS EN EL FRONTAL
Botón Funciones Modo
Activación Pulsación corta del botón
Apagado Pulsación corta del botón
Regulación del volumen Rotación del selector a la izquierda/derecha
Activación/desactivación del volumen (Mute/Pausa) Pulsación corta del botón
Encendido/apagado de la pantalla Pulsación corta del botón
Salida de la opción/retorno a la vista anterior Pulsación corta del botón
BROWSE ENTERDesplazamiento por la lista o sintonización de una
emisora de radio;
cambio de la canción en la fuente Media
Cambio de emisora de radio en el modo Sintonización;Rotación del selector a la izquierda/derecha
Confirmación de la opción mostrada en la pantalla;
Visualización de la lista de emisoras en el modo Radio;
Desplazamiento de los contenidos de las fuentes en el
modo Medios;
Apertura de las listas de exploración en modo Radio o
Medios;Pulsación corta del botón
280
MULTIMEDIA

TABLA DE RESUMEN DE LOS BOTONES GRÁFICOS DE LA PANTALLA
Botón gráfico Funciones Modo
Radio Acceso a la modalidad Radio Presión del botón gráfico
MediaSelección fuente: USB, AUX (donde esté presente),
Bluetooth®Presión del botón gráfico
Teléfono Acceso a la modalidad Teléfono Presión del botón gráfico
UconnectAcceso a las funciones del sistema (Audio, Media,
Teléfono, Radio, etc.)Presión del botón gráfico
Nav
(*)Acceso a la función de navegación Presión del botón gráfico
Ajustes Acceso al menú Ajustes Presión del botón gráfico
Trip Acceso al menú Trip Presión del botón gráfico
(*) Solo versionesUconnect™ 7" HD Nav LIVE
281

MANDOS EN EL VOLANTE
En el volante se encuentran los mandos de las funciones principales del sistema, que permiten su control de una manera más
sencilla.
La activación de la función elegida se acciona, en algunos casos, a partir de la duración de la presión ejercida (presión corta o
larga), como se indica en la tabla de la siguiente página.
23011026J0006EM
282
MULTIMEDIA

TABLA RESUMEN DE LOS MANDOS EN EL VOLANTE
Botón Interacción
Aceptación de la llamada telefónica entrante
Aceptación de la segunda llamada entrante y puesta en espera de la llamada activa
Visualización de la lista de las 10 últimas llamadas en el cuadro de instrumentos (disponible en las
versiones y los países donde esté presente)
Activación del reconocimiento de voz
Interrupción del mensaje de voz, para así impartir un nuevo comando de voz
Desactivación del reconocimiento de voz
Presión larga: interacción con Siri, Apple CarPlay y Android Auto
Rechazo de la llamada telefónica entrante
Finalización de la llamada telefónica en curso
Solo si la exploración de llamadas está activada, cierre de la vista en el cuadro de instrumentos de las
últimas llamadas (disponible en las versiones y los países donde esté presente)
Presión corta (modo teléfono): selección de llamada o SMS siguiente/anterior (solo si la exploración de
llamadas está activada) en el cuadro de instrumentos (disponible en las versiones y los países donde esté
presente).
283

MANDOS SITUADOS DETRÁS DEL VOLANTE
Botones Interacción
Botón 1 (lado izquierdo del volante)
Botón superior
Presión breve del botón: búsqueda de la emisora de radio siguiente o bien
selección de la canción siguiente USB.
Presión larga del botón: barrido de las frecuencias superiores hasta que se
suelta/avance rápido de la pista USB.
Botón centralCada presión provoca el cambio de fuente AM, FM, DAB, USB, AUX (donde esté
presente). Sólo se podrán seleccionar las fuentes disponibles.
Botón inferior
Presión breve del botón: búsqueda de la emisora de radio anterior o bien
selección de la canción anterior USB.
Presión larga del botón: barrido de las frecuencias inferiores hasta que se
suelta/avance rápido de la pista USB.
Botón 2 (lado derecho del volante)
Botón superiorSubir volumen
Presión corta del botón: subida del volumen por pasos
Presión larga del botón: subida rápida del volumen
Botón central Activación/desactivación de la función Mudo/Pausa
Botón inferiorBajar volumen
Presión corta del botón: bajada del volumen por pasos
Presión larga del botón: bajada rápida del volumen
284
MULTIMEDIA

ENCENDIDO/APAGADO
DEL SISTEMA
El sistema se enciende/apaga pulsando
el botón/selector
.
Girar el botón/selector hacia la derecha
para aumentar el volumen o hacia la
izquierda para disminuirlo. El mando de
regulación electrónica del volumen gira
completamente (360°) en ambas
direcciones, sin posiciones de parada.
MODALIDAD RADIO
Una vez seleccionada la emisora de
radio deseada en la pantalla se
mostrará la siguiente información:
En la parte superior: visualización de
la lista de emisoras de radio
memorizadas (preset) se muestra la
emisora que se está escuchando.
En la parte central: visualización del
nombre de la emisora de radio que se
está escuchando.
En la parte lateral izquierda:
visualización de los botones gráficos
"AM", "FM" y "DAB" (en versiones/
países que lo incluyen) para seleccionar
la banda de frecuencia deseada (el
botón gráfico relativo a la banda
seleccionada queda resaltado);
En la parte lateral derecha:
visualización de los siguientes botones
gráficos:
"Info": información adicional de la
fuente que se está escuchando;
"Mapa": visualización del mapa de
navegación (solo para las versiones
Uconnect™ 7" HD Nav LIVE).
En la parte inferior: visualización de
los siguientes botones gráficos:
"Muestra": lista de las emisoras de
radio disponibles;
/: selección de la
emisora de radio anterior/siguiente;
"Sintonizar" : sintonización manual
de la emisora de radio;
"Audio": acceso a la vista «Ajustes
de sonido».
Menú Audio
Para acceder al menú "Audio", pulsar el
botón gráfico "Audio" situado en la
parte inferior de la pantalla.
Mediante el menú "Audio" se pueden
realizar las siguientes regulaciones:
"Balance & Fader" (regulación del
balance derecha/izquierda y
delantero/trasero del sonido);
"Ecualizador" (donde esté presente);
"Ajuste volumen según velocidad"
(control automático del volumen según
la velocidad);
"Loudness" (donde esté presente);
"Compensación volumen AUX"
(activo solo si hay un dispositivo AUX
conectado);
"Reproducción automática";
"Encendido automático radio".
MODALIDAD MEDIA
Pulsar el botón gráfico "Media" para
seleccionar la fuente de audio deseada
entre las disponibles: USB,
Bluetooth®
y AUX (donde esté
presente).
ADVERTENCIA Las aplicaciones
presentes en los dispositivos portátiles
pueden no ser compatibles con el
sistemaUconnect™.
Una vez seleccionada la modalidad
Media, en la pantalla se mostrará la
siguiente información:
En la parte superior: visualización de
la información de la canción que está
sonando y de los siguientes botones
gráficos:
"Repetir": repetición de la canción
que se está escuchando;
"Shuffle": reproducción aleatoria de
las pistas;
Avance de la pista y duración.
En la parte central: visualización de la
información de la canción que está
sonando.
En la parte lateral izquierda:
visualización de los siguientes botones
gráficos:
Soporte o fuente de audio
seleccionado;
"Selecc. fuente": selección de la
fuente de audio deseada.
285

En la parte lateral derecha:
visualización de los siguientes botones
gráficos:
"Info": información adicional de la
canción que se está escuchando;
"Pistas": lista de las pistas
disponibles;
"Mapa": visualización del mapa de
navegación (solo para las versiones
Uconnect™ 7" HD Nav LIVE).
En la parte inferior: datos de la pista
que se está escuchando y los
siguientes botones gráficos:
"Bluetooth": para la fuente de audio
Bluetooth®
, abre la lista de
dispositivos;
"Buscar" permite buscar pistas en
fuentes USB;
/: selección pista
anterior/siguiente;
: pausa pista en ejecución;
"Audio": acceso a la vista «Ajustes
de sonido».
Selección pista audio
La función "Pistas" permite abrir una
ventana que contiene la lista de
reproducción.
Las posibilidades de selección
dependen del dispositivo conectado.
Por ejemplo, en un dispositivo USB se
puede, con el botón/selector BROWSE
ENTER, o con los botones gráficos
y, mostrar también la listade artistas, géneros musicales y
álbumes presentes en el dispositivo en
función de la información guardada en
las canciones.
En cada lista el botón gráfico "ABC"
permite saltar a la letra deseada a lo
largo de la lista.
NOTA Este botón puede estar
inhabilitado para algunos dispositivos
Apple®
.
NOTA El botón BROWSE ENTER no
permite ninguna operación en un
dispositivo AUX (donde esté presente).
SOPORTE Bluetooth
®
La modalidad se activa registrando en
el sistema un dispositivo
Bluetooth®
que contenga canciones.
REGISTRO DE UN
DISPOSITIVO DE AUDIO
Bluetooth®
Para registrar un dispositivo audio
Bluetooth®
proceder de la siguiente
manera:
activar la funciónBluetooth®
en el
dispositivo;
pulsar el botón gráfico “Media” en la
pantalla;
pulsar el botón gráfico "Selecc.
fuente";
elegir el soporte Multimedia
Bluetooth®
;
pulsar el botón gráfico "Añadir disp.";
buscarUconnect™en el dispositivo
de audio
Bluetooth®
(durante la fase
de registro en la pantalla aparece una
vista que indica el estado de avance de
la operación);
cuando el dispositivo de audio lo
requiera, introducir el código PIN
visualizado en la pantalla del sistema o
confirmar, en el dispositivo, el PIN
visualizado;
cuando el procedimiento de registro
termina con éxito en la pantalla se
visualiza una vista. Seleccionando "Sí" a
la pregunta, el dispositivo de audio
Bluetooth®
se registrará como
favoritos (el dispositivo tendrá la
prioridad en los otros que se registrarán
posteriormente). Si se selecciona "No"
la prioridad se determina en función del
orden de conexión. El último dispositivo
conectado tendrá la prioridad más alta;
el registro de un dispositivo de audio
puede realizarse también pulsando el
botón gráfico “Teléfono” en la pantalla y
seleccionando la opción “Ajustes” o
bien seleccionando la opción
“Teléfono/Bluetooth” en el menú
“Ajustes”.
NOTA Si se modifica el nombre del
dispositivo en la configuración
Bluetooth®
del teléfono (si lo permite)
y se conecta el dispositivo por USB
después de haberlo conectado por
Bluetooth®
, es posible que la radio
286
MULTIMEDIA

cambie de canción. En caso de
actualización software del teléfono, se
recomienda borrarlo de la lista de
dispositivos asociados a la radio,
cancelar la asociación del sistema en la
lista de dispositivos
Bluetooth®
del
teléfono y volverlo a registrar para
garantizar el funcionamiento correcto.
ADVERTENCIA Si se pierde la conexión
Bluetooth®
entre el teléfono móvil y el
sistema, consultar el manual de
instrucciones del teléfono móvil.
SOPORTE USB
Para activar la modalidad USB,
conectar un dispositivo USB específico
al puerto USB de la consola central.
Si se conecta un dispositivo USB con el
sistema encendido, este empieza a
reproducir las pistas cargadas en el
dispositivo si la función "Reproducción
automática" del menú "Audio" está en
ON.
NOTA Si se modifica el nombre del
dispositivo en la configuración
Bluetooth del teléfono (donde esté
previsto) y se conecta el dispositivo por
USB después de haberlo conectado
por Bluetooth, es posible que la radio
cambie de canción.NOTA Algunos dispositivos USB no
son compatibles con el sistema
Uconnect™. En este caso, no se
efectúa el cambio automático del modo
“Radio” a “Medios”. Si no se inicia la
reproducción del dispositivo utilizado,
comprobar la compatibilidad
seleccionando el modo Medios: en la
pantalla del sistemaUconnect™se
visualiza el mensaje específico.
ADVERTENCIA Después de haber
utilizado la toma de carga USB, se
recomienda desconectar el dispositivo
(teléfono inteligente) extrayendo el cable
primero de la toma del vehículo y nunca
del dispositivo fig. 231. Los cables
colgantes o desconectados de manera
incorrecta pueden impedir la carga y/o
dañar la toma USB.
NOTA El puerto USB gestiona el envío
de datos desde Pen Drive/teléfono
inteligente etc. y la carga lenta de un
dispositivo exterior (aunque esta no
siempre está garantizada porque
depende del tipo o la marca del
dispositivo exterior).SOPORTE AUX
(donde esté presente)
Para activar la modalidad AUX
introducir un dispositivo adecuado en la
toma AUX del vehículo.
Introduciendo un dispositivo con toma
de salida AUX, el sistema comienza a
reproducir la fuente AUX conectada en
caso de que ésta esté ya en
reproducción.
Ajustar el volumen con el
botón/selector
del frontal o con el
mando de regulación del volumen del
dispositivo conectado.
La función "Compensación volumen
AUX" se puede seleccionar en los
ajustes de "Audio" solo cuando la
fuente AUX está activada.
231P2000169
287

ADVERTENCIAS
Las funciones del dispositivo conectado
a la toma AUX son gestionadas
directamente por el propio dispositivo
de manera que no se puede cambiar
de canción/carpeta/lista de
reproducción o controlar el
comienzo/fin/pausa de la reproducción
utilizando los mandos del frontal o los
mandos en el volante.
No dejar conectado el cable del
reproductor portátil a la toma AUX tras
la desconexión para evitar que los
altavoces emitan zumbidos.
MODALIDAD TELÉFONO
Activación de la modalidad teléfono
Para activar la modalidad Teléfono
pulsar el botón gráfico "Teléfono" en la
pantalla.
NOTA Para la lista de teléfonos móviles
compatibles y las funciones
compatibles, consultar la página web
www.driveuconnect.eu
Con los botones gráficos visualizados
en la pantalla se puede:
marcar el número de teléfono
(utilizando el teclado gráfico en la
pantalla);
visualizar y llamar a los contactos
presentes en la agenda del teléfono
móvil;
visualizar y llamar a los contactos de
los registros de llamadas recientes;
conectar hasta 10 teléfonos/
dispositivos de audio para facilitar y
acelerar el acceso y la conexión;
transferir las llamadas del sistema al
teléfono móvil y viceversa y desactivar
el audio del micrófono del sistema para
conversaciones privadas.
El sonido del teléfono móvil se
transmite a través del sistema de audio
del vehículo: el sistema desactiva
automáticamente el sonido de la
autorradio cuando se utiliza la función
Teléfono.
Registro del teléfono móvil
ADVERTENCIA Esta operación sólo
debe realizarse con el vehículo parado
y en condiciones de seguridad; la
función se desactiva con el vehículo en
movimiento.
A continuación se describe el
procedimiento de registro del teléfono
móvil: consultar siempre el manual de
instrucciones del teléfono móvil.
Para registrar el teléfono móvil, realizar
las siguientes operaciones:
activar la funciónBluetooth®
en el
teléfono móvil;
pulsar el botón gráfico “Teléfono” en
la pantalla;
si todavía no hay ningún teléfono
registrado al sistema, en la pantalla se
muestra una vista específica;
acceder a “Ajustes”, seleccionar
“Añadir disp.” y buscar el dispositivo
Uconnect™en el teléfono móvil;
cuando el teléfono móvil lo solicite,
introducir con el teclado del teléfono el
código PIN visualizado en la pantalla
del sistema o confirmar en el teléfono
móvil el PIN visualizado;
durante la fase de registro en la
pantalla aparece una vista que indica el
estado de avance de la operación;
cuando el procedimiento de registro
termina con éxito, en la pantalla
aparece una vista: seleccionando "Sí" a
la petición, el teléfono móvil se
registrará como favorito (el teléfono
móvil tendrá prioridad sobre otros
teléfonos móviles que se registren
después). Si no se asocian otros
dispositivos, el sistema considera el
primer dispositivo asociado como
favorito.
NOTA Después de la actualización del
software del teléfono se recomienda,
para un funcionamiento adecuado,
borrar el teléfono de la lista de los
dispositivos asociados a la radio,
eliminar la asociación del sistema en la
lista de dispositivos
Bluetooth®
del
teléfono y realizar un nuevo registro.
288
MULTIMEDIA
