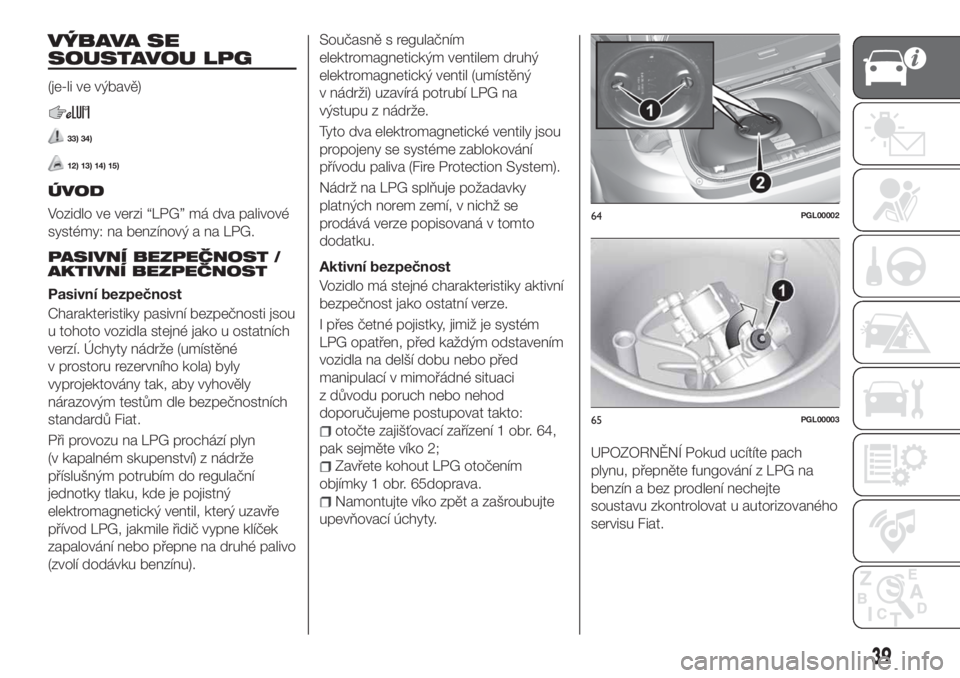

ÚVOD
Vozidlo ve verzi “LPG” má dva palivové
systémy: na benzínový a na LPG.
PASIVNÍ BEZPEČNOST /
AKTIVNÍ BEZPEČNOST
Pasivní bezpečnost
Charakteristiky pasivní bezpečnosti jsou
u tohoto vozidla stejné jako u ostatních
verzí. Úchyty nádrže (umístěné
v prostoru rezervního kola) byly
vyprojektovány tak, aby vyhověly
nárazovým testům dle bezpečnostních
standardů Fiat.
Při provozu na LPG prochází plyn
(v kapalném skupenství) z nádrže
příslušným potrubím do regulační
jednotky tlaku, kde je pojistný
elektromagnetický ventil, který uzavře
přívod LPG, jakmile řidič vypne klíček
zapalování nebo přepne na druhé palivo
(zvolí dodávku benzínu).Současně s regulačním
elektromagnetickým ventilem druhý
elektromagnetický ventil (umístěný
v nádrži) uzavírá potrubí LPG na
výstupu z nádrže.
Tyto dva elektromagnetické ventily jsou
propojeny se systéme zablokování
přívodu paliva (Fire Protection System).
Nádrž na LPG splňuje požadavky
platných norem zemí, v nichž se
prodává verze popisovaná v tomto
dodatku.
Aktivní bezpečnost
Vozidlo má stejné charakteristiky aktivní
bezpečnost jako ostatní verze.
I přes četné pojistky, jimiž je systém
LPG opatřen, před každým odstavením
vozidla na delší dobu nebo před
manipulací v mimořádné situaci
z důvodu poruch nebo nehod
doporučujeme postupovat takto:
otočte zajišťovací zařízení 1 obr. 64,
pak sejměte víko 2;
Zavřete kohout LPG otočením
objímky 1 obr. 65doprava.
Namontujte víko zpět a zašroubujte
upevňovací úchyty.
UPOZORNĚNÍ Pokud ucítíte pach
plynu, přepněte fungování z LPG na
benzín a bez prodlení nechejte
soustavu zkontrolovat u autorizovaného
servisu Fiat.
64PGL00002
65PGL00003
39

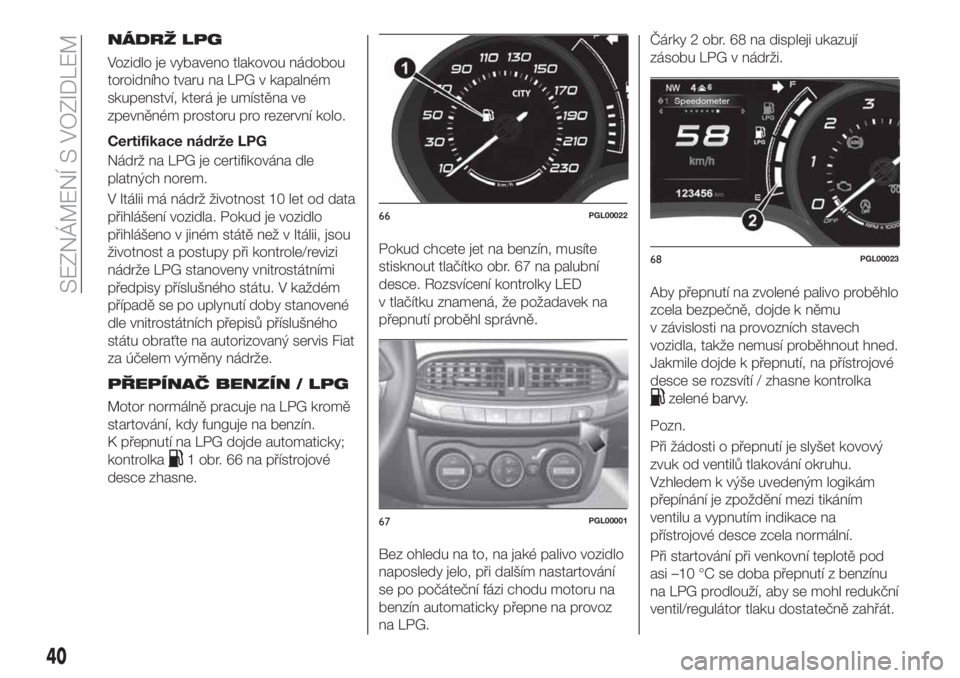

NÁDRŽ LPG
Vozidlo je vybaveno tlakovou nádobou
toroidního tvaru na LPG v kapalném
skupenství, která je umístěna ve
zpevněném prostoru pro rezervní kolo.
Certifikace nádrže LPG
Nádrž na LPG je certifikována dle
platných norem.
V Itálii má nádrž životnost 10 let od data
přihlášení vozidla. Pokud je vozidlo
přihlášeno v jiném státě než v Itálii, jsou
životnost a postupy při kontrole/revizi
nádrže LPG stanoveny vnitrostátními
předpisy příslušného státu. V každém
případě se po uplynutí doby stanovené
dle vnitrostátních přepisů příslušného
státu obraťte na autorizovaný servis Fiat
za účelem výměny nádrže.
PŘEPÍNAČ BENZÍN / LPG
Motor normálně pracuje na LPG kromě
startování, kdy funguje na benzín.
K přepnutí na LPG dojde automaticky;
kontrolka
1 obr. 66 na přístrojové
desce zhasne.Pokud chcete jet na benzín, musíte
stisknout tlačítko obr. 67 na palubní
desce. Rozsvícení kontrolky LED
v tlačítku znamená, že požadavek na
přepnutí proběhl správně.
Bez ohledu na to, na jaké palivo vozidlo
naposledy jelo, při dalším nastartování
se po počáteční fázi chodu motoru na
benzín automaticky přepne na provoz
na LPG.Čárky 2 obr. 68 na displeji ukazují
zásobu LPG v nádrži.
Aby přepnutí na zvolené palivo proběhlo
zcela bezpečně, dojde k němu
v závislosti na provozních stavech
vozidla, takže nemusí proběhnout hned.
Jakmile dojde k přepnutí, na přístrojové
desce se rozsvítí / zhasne kontrolka
zelené barvy.
Pozn.
Při žádosti o přepnutí je slyšet kovový
zvuk od ventilů tlakování okruhu.
Vzhledem k výše uvedeným logikám
přepínání je zpoždění mezi tikáním
ventilu a vypnutím indikace na
přístrojové desce zcela normální.
Při startování při venkovní teplotě pod
asi –10 °C se doba přepnutí z benzínu
na LPG prodlouží, aby se mohl redukční
ventil/regulátor tlaku dostatečně zahřát.
66PGL00022
67PGL00001
68PGL00023
40
SEZNÁMENÍ S VOZIDLEM

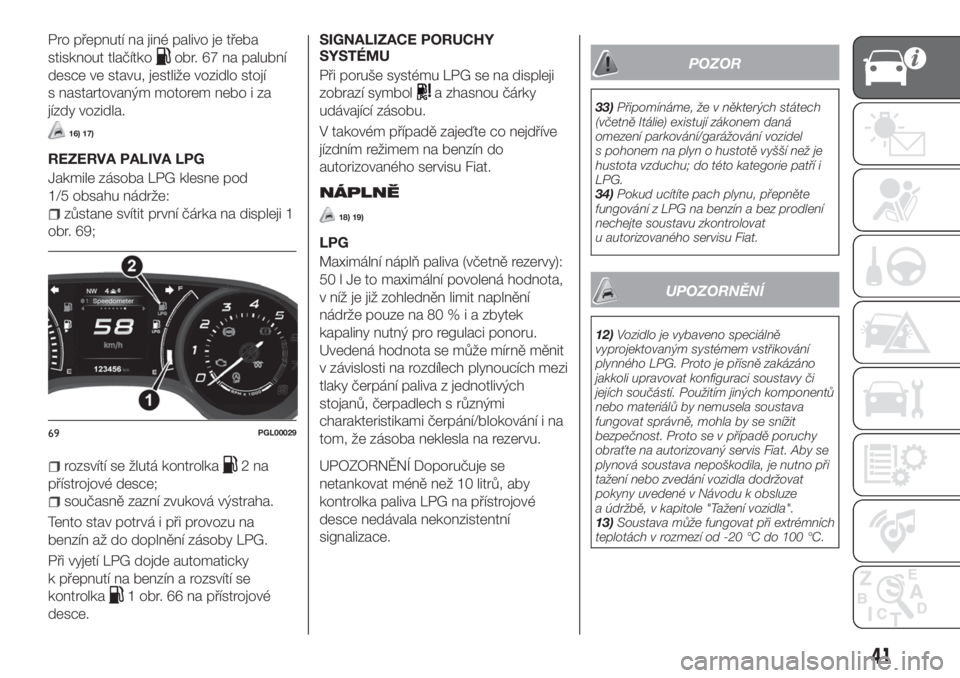

Pro přepnutí na jiné palivo je třeba
stisknout tlačítko
obr. 67 na palubní
desce ve stavu, jestliže vozidlo stojí
s nastartovaným motorem nebo i za
jízdy vozidla.
16) 17)
REZERVA PALIVA LPG
Jakmile zásoba LPG klesne pod
1/5 obsahu nádrže:
zůstane svítit první čárka na displeji 1
obr. 69;
rozsvítí se žlutá kontrolka2na
přístrojové desce;
současně zazní zvuková výstraha.
Tento stav potrvá i při provozu na
benzín až do doplnění zásoby LPG.
Při vyjetí LPG dojde automaticky
k přepnutí na benzín a rozsvítí se
kontrolka
1 obr. 66 na přístrojové
desce.SIGNALIZACE PORUCHY
SYSTÉMU
Při poruše systému LPG se na displeji
zobrazí symbol
a zhasnou čárky
udávající zásobu.
V takovém případě zajeďte co nejdříve
jízdním režimem na benzín do
autorizovaného servisu Fiat.
NÁPLNĚ
18) 19)
LPG
Maximální náplň paliva (včetně rezervy):
50 l Je to maximální povolená hodnota,
v níž je již zohledněn limit naplnění
nádrže pouze na 80%iazbytek
kapaliny nutný pro regulaci ponoru.
Uvedená hodnota se může mírně měnit
v závislosti na rozdílech plynoucích mezi
tlaky čerpání paliva z jednotlivých
stojanů, čerpadlech s různými
charakteristikami čerpání/blokování i na
tom, že zásoba neklesla na rezervu.
UPOZORNĚNÍ Doporučuje se
netankovat méně než 10 litrů, aby
kontrolka paliva LPG na přístrojové
desce nedávala nekonzistentní
signalizace.
POZOR
33)Připomínáme, že v některých státech
(včetně Itálie) existují zákonem daná
omezení parkování/garážování vozidel
s pohonem na plyn o hustotě vyšší než je
hustota vzduchu; do této kategorie patří i
LPG.
34)Pokud ucítíte pach plynu, přepněte
fungování z LPG na benzín a bez prodlení
nechejte soustavu zkontrolovat
u autorizovaného servisu Fiat.
UPOZORNĚNÍ
12)Vozidlo je vybaveno speciálně
vyprojektovaným systémem vstřikování
plynného LPG. Proto je přísně zakázáno
jakkoli upravovat konfiguraci soustavy či
jejích součástí. Použitím jiných komponentů
nebo materiálů by nemusela soustava
fungovat správně, mohla by se snížit
bezpečnost. Proto se v případě poruchy
obraťte na autorizovaný servis Fiat. Aby se
plynová soustava nepoškodila, je nutno při
tažení nebo zvedání vozidla dodržovat
pokyny uvedené v Návodu k obsluze
a údržbě, v kapitole "Tažení vozidla".
13)Soustava může fungovat při extrémních
teplotách v rozmezí od -20 °C do 100 °C.
69PGL00029
41

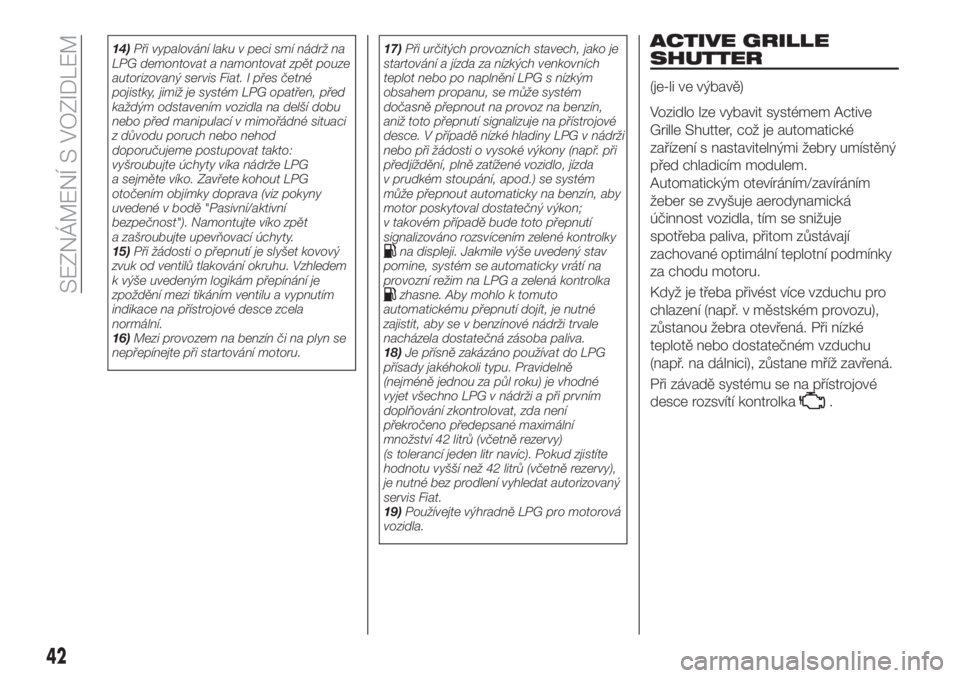

14)Při vypalování laku v peci smí nádrž na
LPG demontovat a namontovat zpět pouze
autorizovaný servis Fiat. I přes četné
pojistky, jimiž je systém LPG opatřen, před
každým odstavením vozidla na delší dobu
nebo před manipulací v mimořádné situaci
z důvodu poruch nebo nehod
doporučujeme postupovat takto:
vyšroubujte úchyty víka nádrže LPG
a sejměte víko. Zavřete kohout LPG
otočením objímky doprava (viz pokyny
uvedené v bodě "Pasivní/aktivní
bezpečnost"). Namontujte víko zpět
a zašroubujte upevňovací úchyty.
15)Při žádosti o přepnutí je slyšet kovový
zvuk od ventilů tlakování okruhu. Vzhledem
k výše uvedeným logikám přepínání je
zpoždění mezi tikáním ventilu a vypnutím
indikace na přístrojové desce zcela
normální.
16)Mezi provozem na benzín či na plyn se
nepřepínejte při startování motoru.17)Při určitých provozních stavech, jako je
startování a jízda za nízkých venkovních
teplot nebo po naplnění LPG s nízkým
obsahem propanu, se může systém
dočasně přepnout na provoz na benzín,
aniž toto přepnutí signalizuje na přístrojové
desce. V případě nízké hladiny LPG v nádrži
nebo při žádosti o vysoké výkony (např. při
předjíždění, plně zatížené vozidlo, jízda
v prudkém stoupání, apod.) se systém
může přepnout automaticky na benzín, aby
motor poskytoval dostatečný výkon;
v takovém případě bude toto přepnutí
signalizováno rozsvícením zelené kontrolky
na displeji. Jakmile výše uvedený stav
pomine, systém se automaticky vrátí na
provozní režim na LPG a zelená kontrolka
zhasne. Aby mohlo k tomuto
automatickému přepnutí dojít, je nutné
zajistit, aby se v benzínové nádrži trvale
nacházela dostatečná zásoba paliva.
18)Je přísně zakázáno používat do LPG
přísady jakéhokoli typu. Pravidelně
(nejméně jednou za půl roku) je vhodné
vyjet všechno LPG v nádrži a při prvním
doplňování zkontrolovat, zda není
překročeno předepsané maximální
množství 42 litrů (včetně rezervy)
(s tolerancí jeden litr navíc). Pokud zjistíte
hodnotu vyšší než 42 litrů (včetně rezervy),
je nutné bez prodlení vyhledat autorizovaný
servis Fiat.
19)Používejte výhradně LPG pro motorová
vozidla.
ACTIVE GRILLE
SHUTTER
(je-li ve výbavě)
Vozidlo lze vybavit systémem Active
Grille Shutter, což je automatické
zařízení s nastavitelnými žebry umístěný
před chladicím modulem.
Automatickým otevíráním/zavíráním
žeber se zvyšuje aerodynamická
účinnost vozidla, tím se snižuje
spotřeba paliva, přitom zůstávají
zachované optimální teplotní podmínky
za chodu motoru.
Když je třeba přivést více vzduchu pro
chlazení (např. v městském provozu),
zůstanou žebra otevřená. Při nízké
teplotě nebo dostatečném vzduchu
(např. na dálnici), zůstane mříž zavřená.
Při závadě systému se na přístrojové
desce rozsvítí kontrolka
.
42
SEZNÁMENÍ S VOZIDLEM

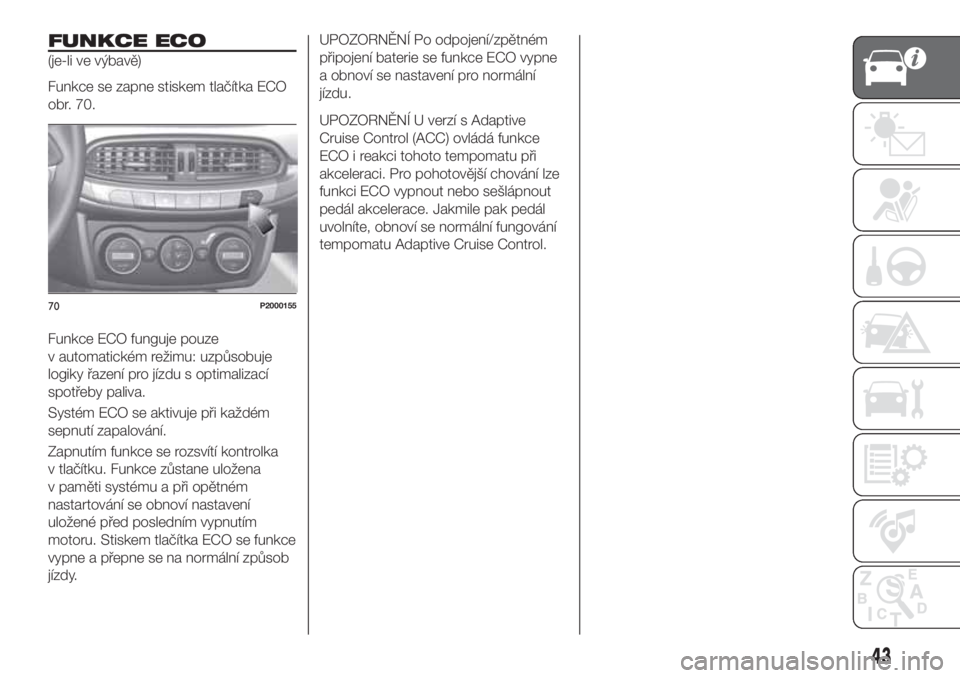

FUNKCE ECO
(je-li ve výbavě)
Funkce se zapne stiskem tlačítka ECO
obr. 70.
Funkce ECO funguje pouze
v automatickém režimu: uzpůsobuje
logiky řazení pro jízdu s optimalizací
spotřeby paliva.
Systém ECO se aktivuje při každém
sepnutí zapalování.
Zapnutím funkce se rozsvítí kontrolka
v tlačítku. Funkce zůstane uložena
v paměti systému a při opětném
nastartování se obnoví nastavení
uložené před posledním vypnutím
motoru. Stiskem tlačítka ECO se funkce
vypne a přepne se na normální způsob
jízdy.
UPOZORNĚNÍ Po odpojení/zpětném
připojení baterie se funkce ECO vypne
a obnoví se nastavení pro normální
jízdu.
UPOZORNĚNÍ U verzí s Adaptive
Cruise Control (ACC) ovládá funkce
ECO i reakci tohoto tempomatu při
akceleraci. Pro pohotovější chování lze
funkci ECO vypnout nebo sešlápnout
pedál akcelerace. Jakmile pak pedál
uvolníte, obnoví se normální fungování
tempomatu Adaptive Cruise Control.
70P2000155
43

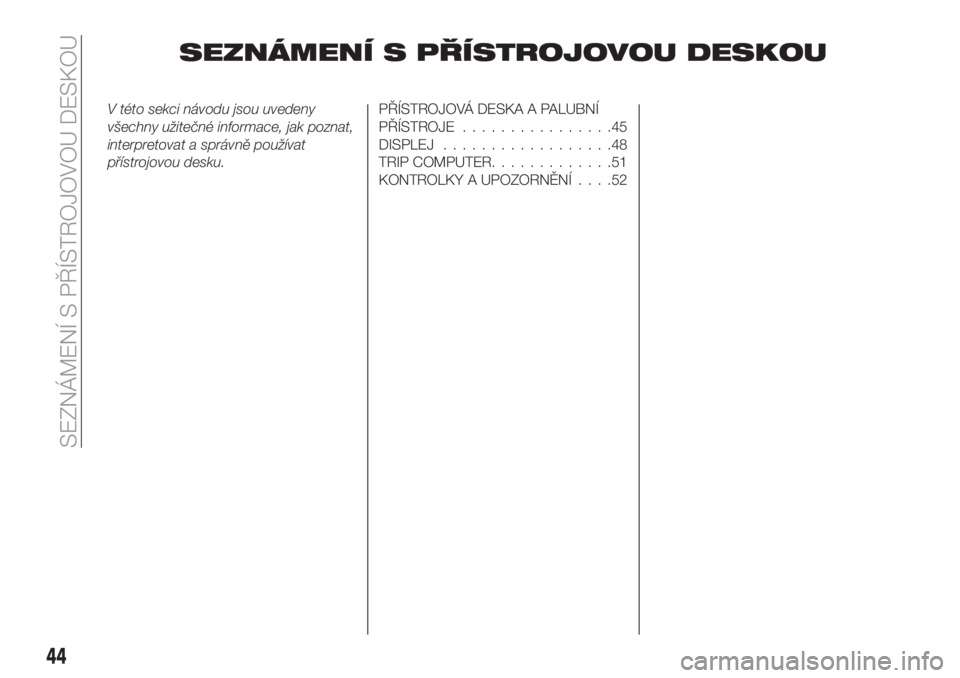

SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
V této sekci návodu jsou uvedeny
všechny užitečné informace, jak poznat,
interpretovat a správně používat
přístrojovou desku.PŘÍSTROJOVÁ DESKA A PALUBNÍ
PŘÍSTROJE................45
DISPLEJ..................48
TRIP COMPUTER.............51
KONTROLKY A UPOZORNĚNÍ....52
44
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

PŘÍSTROJOVÁ DESKA A PALUBNÍ PŘÍSTROJE
VERZE S MULTIFUNKČNÍM DISPLEJEM

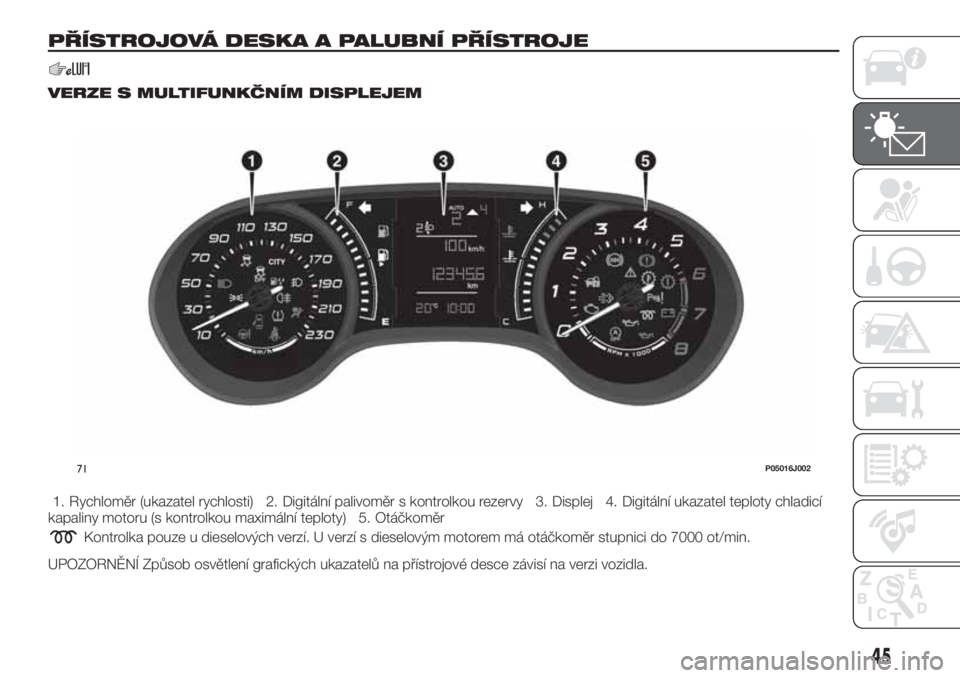

1. Rychloměr (ukazatel rychlosti) 2. Digitální palivoměr s kontrolkou rezervy 3. Displej 4. Digitální ukazatel teploty chladicí
kapaliny motoru (s kontrolkou maximální teploty) 5. Otáčkoměr
Kontrolka pouze u dieselových verzí. U verzí s dieselovým motorem má otáčkoměr stupnici do 7000 ot/min.
UPOZORNĚNÍ Způsob osvětlení grafických ukazatelů na přístrojové desce závisí na verzi vozidla.
71P05016J002
45

KONFIGUROVATELNÝ MULTIFUNKČNÍ DISPLEJ

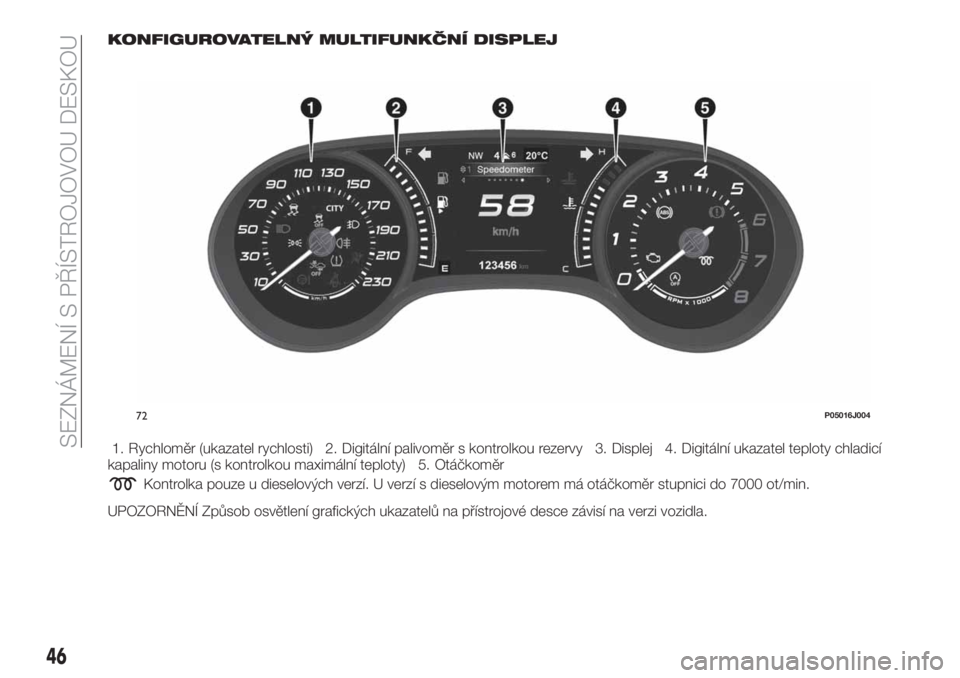

1. Rychloměr (ukazatel rychlosti) 2. Digitální palivoměr s kontrolkou rezervy 3. Displej 4. Digitální ukazatel teploty chladicí
kapaliny motoru (s kontrolkou maximální teploty) 5. Otáčkoměr
Kontrolka pouze u dieselových verzí. U verzí s dieselovým motorem má otáčkoměr stupnici do 7000 ot/min.
UPOZORNĚNÍ Způsob osvětlení grafických ukazatelů na přístrojové desce závisí na verzi vozidla.
72P05016J004
46
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

MULTIFUNKČNÍ KONFIGUROVATELNÝ DISPLEJ — VERZE LPG

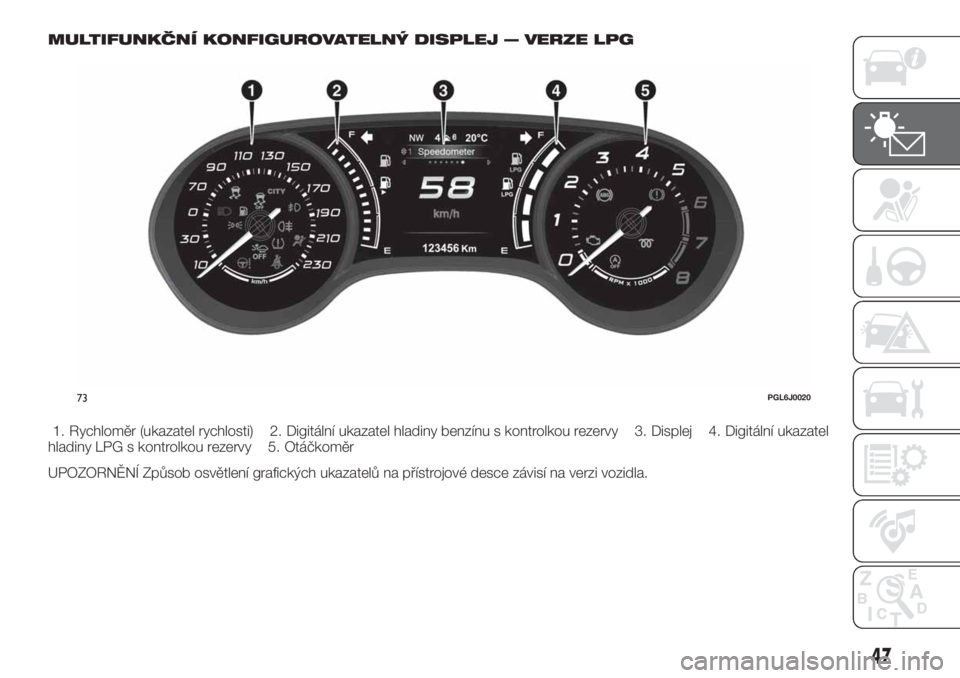

1. Rychloměr (ukazatel rychlosti) 2. Digitální ukazatel hladiny benzínu s kontrolkou rezervy 3. Displej 4. Digitální ukazatel
hladiny LPG s kontrolkou rezervy 5. Otáčkoměr
UPOZORNĚNÍ Způsob osvětlení grafických ukazatelů na přístrojové desce závisí na verzi vozidla.
73PGL6J0020
47

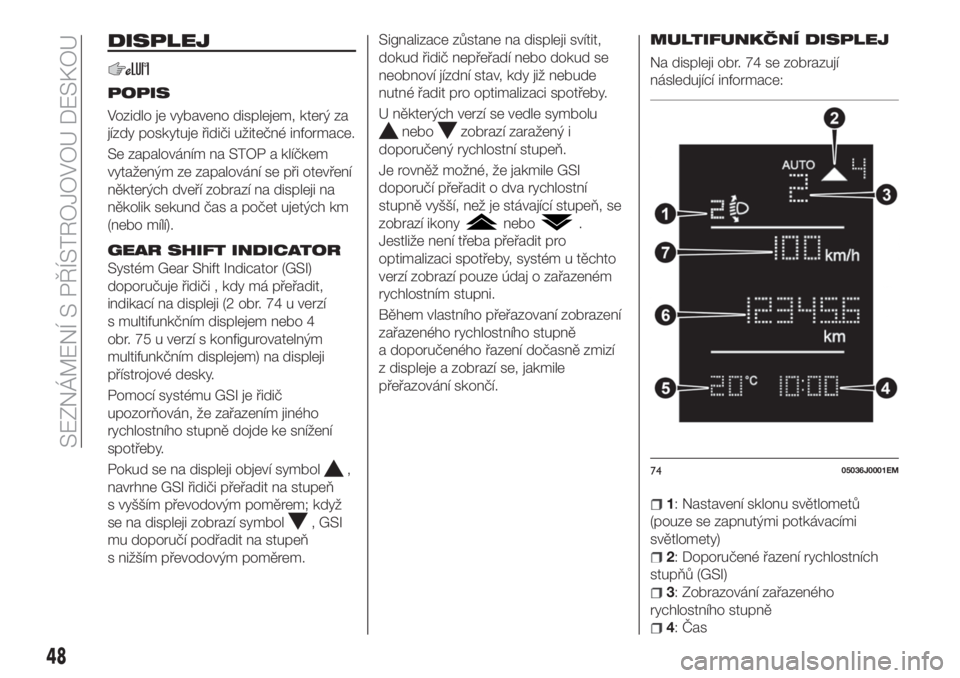

DISPLEJ
POPIS
Vozidlo je vybaveno displejem, který za
jízdy poskytuje řidiči užitečné informace.
Se zapalováním na STOP a klíčkem
vytaženým ze zapalování se při otevření
některých dveří zobrazí na displeji na
několik sekund čas a počet ujetých km
(nebo mílí).
GEAR SHIFT INDICATOR
Systém Gear Shift Indicator (GSI)
doporučuje řidiči , kdy má přeřadit,
indikací na displeji (2 obr. 74 u verzí
s multifunkčním displejem nebo 4
obr. 75 u verzí s konfigurovatelným
multifunkčním displejem) na displeji
přístrojové desky.
Pomocí systému GSI je řidič
upozorňován, že zařazením jiného
rychlostního stupně dojde ke snížení
spotřeby.
Pokud se na displeji objeví symbol
,
navrhne GSI řidiči přeřadit na stupeň
s vyšším převodovým poměrem; když
se na displeji zobrazí symbol
, GSI
mu doporučí podřadit na stupeň
s nižším převodovým poměrem.Signalizace zůstane na displeji svítit,
dokud řidič nepřeřadí nebo dokud se
neobnoví jízdní stav, kdy již nebude
nutné řadit pro optimalizaci spotřeby.
U některých verzí se vedle symbolu
nebozobrazí zaražený i
doporučený rychlostní stupeň.
Je rovněž možné, že jakmile GSI
doporučí přeřadit o dva rychlostní
stupně vyšší, než je stávající stupeň, se
zobrazí ikony
nebo.
Jestliže není třeba přeřadit pro
optimalizaci spotřeby, systém u těchto
verzí zobrazí pouze údaj o zařazeném
rychlostním stupni.
Během vlastního přeřazovaní zobrazení
zařazeného rychlostního stupně
a doporučeného řazení dočasně zmizí
z displeje a zobrazí se, jakmile
přeřazování skončí.
MULTIFUNKČNÍ DISPLEJ
Na displeji obr. 74 se zobrazují
následující informace:
1: Nastavení sklonu světlometů
(pouze se zapnutými potkávacími
světlomety)
2: Doporučené řazení rychlostních
stupňů (GSI)
3: Zobrazování zařazeného
rychlostního stupně
4: Čas
7405036J0001EM
48
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
