opěrku do správné polohy tak, že ji
vytáhne nahoru do jedné z daných
poloh.
UPOZORNĚNÍ Pokud se nebudou
opěrky hlavy používat, je nutno je
zatlačit do spodní polohy, aby nebránily
řidiči ve výhledu.
Nastavení dolů: stiskněte tlačítko 1
obr. 21 a zasuňte opěrku dolů.
POZOR
16)Opěrky hlavy je nutno nastavit tak, aby
se o ně opírala hlava, nikoli krk. Pouze takto
nastavené opěrky mohou poskytnout
účinnou ochranu. Všechny hlavové opěrky
je nutno umístit řádně zpět tak, aby
ochránily cestující v případě nárazu:
postupujte podle výše uvedených pokynů.

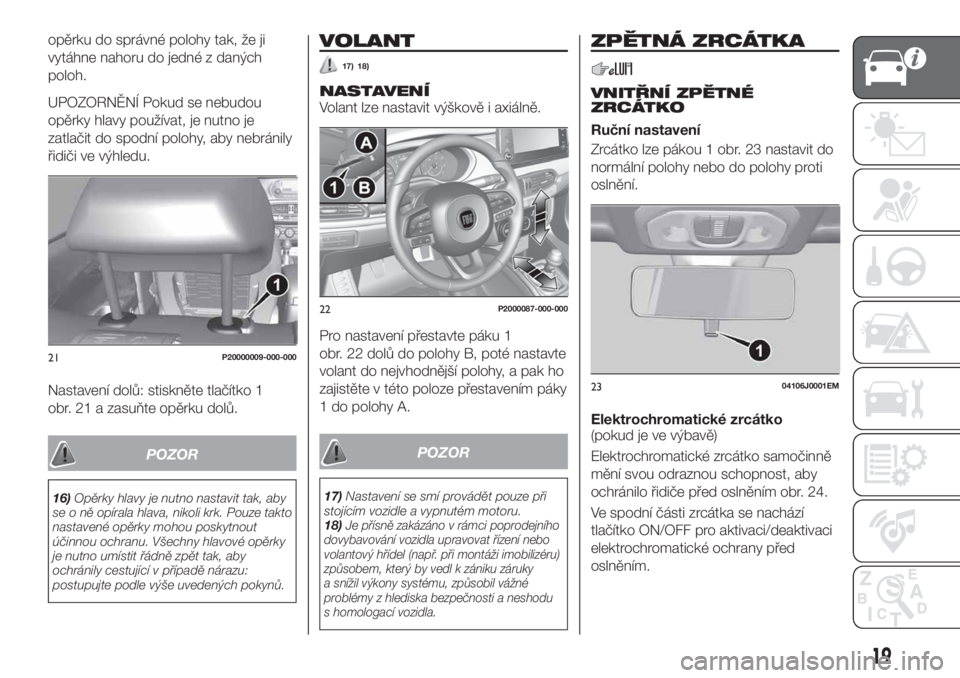

VOLANT
17) 18)
NASTAVENÍVolant lze nastavit výškově i axiálně.
Pro nastavení přestavte páku 1
obr. 22 dolů do polohy B, poté nastavte
volant do nejvhodnější polohy, a pak ho
zajistěte v této poloze přestavením páky
1 do polohy A.
POZOR
17)Nastavení se smí provádět pouze při
stojícím vozidle a vypnutém motoru.
18)
Je přísně zakázáno v rámci poprodejního
dovybavování vozidla upravovat řízení nebo
volantový hřídel (např. při montáži imobilizéru)
způsobem, který by vedl k zániku záruky
a snížil výkony systému, způsobil vážné
problémy z hlediska bezpečnosti a neshodu
s homologací vozidla.
ZPĚTNÁ ZRCÁTKA
VNITŘNÍ ZPĚTNÉ
ZRCÁTKO
Ruční nastavení
Zrcátko lze pákou 1 obr. 23 nastavit do
normální polohy nebo do polohy proti
oslnění.
Elektrochromatické zrcátko
(pokud je ve výbavě)
Elektrochromatické zrcátko samočinně
mění svou odraznou schopnost, aby
ochránilo řidiče před oslněním obr. 24.
Ve spodní části zrcátka se nachází
tlačítko ON/OFF pro aktivaci/deaktivaci
elektrochromatické ochrany před
oslněním.
21P20000009-000-000
22P2000087-000-000
2304106J0001EM
19
Page 22 of 300

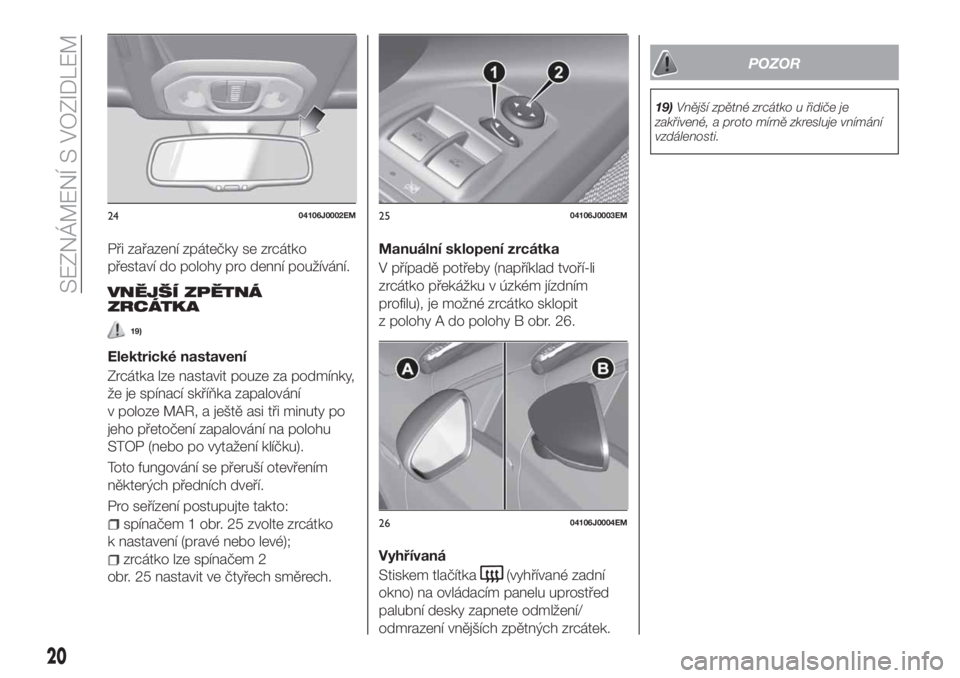

Při zařazení zpátečky se zrcátko
přestaví do polohy pro denní používání.
VNĚJŠÍ ZPĚTNÁ
ZRCÁTKA
19)
Elektrické nastavení
Zrcátka lze nastavit pouze za podmínky,
že je spínací skříňka zapalování
v poloze MAR, a ještě asi tři minuty po
jeho přetočení zapalování na polohu
STOP (nebo po vytažení klíčku).
Toto fungování se přeruší otevřením
některých předních dveří.
Pro seřízení postupujte takto:
spínačem 1 obr. 25 zvolte zrcátko
k nastavení (pravé nebo levé);
zrcátko lze spínačem 2
obr. 25 nastavit ve čtyřech směrech.Manuální sklopení zrcátka
V případě potřeby (například tvoří-li
zrcátko překážku v úzkém jízdním
profilu), je možné zrcátko sklopit
z polohy A do polohy B obr. 26.
Vyhřívaná
Stiskem tlačítka(vyhřívané zadní
okno) na ovládacím panelu uprostřed
palubní desky zapnete odmlžení/
odmrazení vnějších zpětných zrcátek.
POZOR
19)Vnější zpětné zrcátko u řidiče je
zakřivené, a proto mírně zkresluje vnímání
vzdálenosti.
2404106J0002EM2504106J0003EM
2604106J0004EM
20
SEZNÁMENÍ S VOZIDLEM
Page 23 of 300

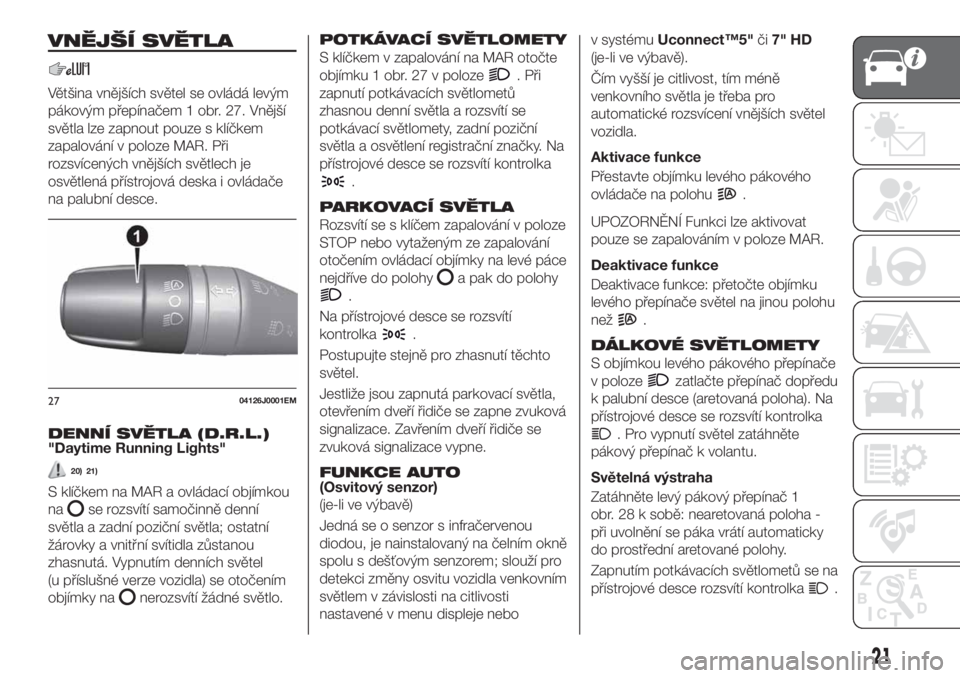

VNĚJŠÍ SVĚTLA
Většina vnějších světel se ovládá levým
pákovým přepínačem 1 obr. 27. Vnější
světla lze zapnout pouze s klíčkem
zapalování v poloze MAR. Při
rozsvícených vnějších světlech je
osvětlená přístrojová deska i ovládače
na palubní desce.
DENNÍ SVĚTLA (D.R.L.)"Daytime Running Lights"
20) 21)
S klíčkem na MAR a ovládací objímkou
na
se rozsvítí samočinně denní
světla a zadní poziční světla; ostatní
žárovky a vnitřní svítidla zůstanou
zhasnutá. Vypnutím denních světel
(u příslušné verze vozidla) se otočením
objímky na
nerozsvítí žádné světlo.
POTKÁVACÍ SVĚTLOMETY
S klíčkem v zapalování na MAR otočte
objímku 1 obr. 27 v poloze
. Při
zapnutí potkávacích světlometů
zhasnou denní světla a rozsvítí se
potkávací světlomety, zadní poziční
světla a osvětlení registrační značky. Na
přístrojové desce se rozsvítí kontrolka
.
PARKOVACÍ SVĚTLA
Rozsvítí se s klíčem zapalování v poloze
STOP nebo vytaženým ze zapalování
otočením ovládací objímky na levé páce
nejdříve do polohy
a pak do polohy
.
Na přístrojové desce se rozsvítí
kontrolka
.
Postupujte stejně pro zhasnutí těchto
světel.
Jestliže jsou zapnutá parkovací světla,
otevřením dveří řidiče se zapne zvuková
signalizace. Zavřením dveří řidiče se
zvuková signalizace vypne.
FUNKCE AUTO(Osvitový senzor)
(je-li ve výbavě)
Jedná se o senzor s infračervenou
diodou, je nainstalovaný na čelním okně
spolu s dešťovým senzorem; slouží pro
detekci změny osvitu vozidla venkovním
světlem v závislosti na citlivosti
nastavené v menu displeje nebov systémuUconnect™5"či7" HD
(je-li ve výbavě).
Čím vyšší je citlivost, tím méně
venkovního světla je třeba pro
automatické rozsvícení vnějších světel
vozidla.
Aktivace funkce
Přestavte objímku levého pákového
ovládače na polohu
.
UPOZORNĚNÍ Funkci lze aktivovat
pouze se zapalováním v poloze MAR.
Deaktivace funkce
Deaktivace funkce: přetočte objímku
levého přepínače světel na jinou polohu
než
.
DÁLKOVÉ SVĚTLOMETY
S objímkou levého pákového přepínače
v poloze
zatlačte přepínač dopředu
k palubní desce (aretovaná poloha). Na
přístrojové desce se rozsvítí kontrolka
. Pro vypnutí světel zatáhněte
pákový přepínač k volantu.
Světelná výstraha
Zatáhněte levý pákový přepínač 1
obr. 28 k sobě: nearetovaná poloha -
při uvolnění se páka vrátí automaticky
do prostřední aretované polohy.
Zapnutím potkávacích světlometů se na
přístrojové desce rozsvítí kontrolka
.
2704126J0001EM
21
Page 24 of 300
NASTAVOVAČ SKLONU
SVĚTLOMETŮ
Nastavovač sklonu světlometů funguje
s klíčkem zapalování v poloze MAR
a rozsvícenými potkávacími světlomety.
Pro nastavení použijte tlačítka
a
na ovládacím panelu.Displej přístrojové desky poskytuje řidiči
vizuální informace o nastavování.
Poloha 0: jedna osoba nebo dvě
osoby na předních sedadlech.
Poloha 1:4/5osob.
Poloha 2:4/5osob + náklad
v zavazadlovém prostoru.
Poloha 3: řidič + nejvyšší povolené
zatížení nákladem umístěným pouze
v zavazadlovém prostoru.
UPOZORNĚNÍ Nastavení světlometů je
nutno zkontrolovat po každé změně
hmotnosti převáženého nákladu.
PŘEDNÍ MLHOVÁ SVĚTLA
(jsou-li ve výbavě)
Tlačítko světlometů do mlhy je umístěno
na levém ovládacím panelu (pulsante 1
obr. 30 ). Při zapnutí předních
světlometů do mlhy se na přístrojové
desce rozsvítí kontrolka
.
Se zapalováním na poloze MAR
a rozsvícenými pozičními a potkávacími
světly rozsvítíte přední světlomety do
mlhy stiskem tlačítka 1.
Pro vypnutí předních světlometů do
mlhy stiskněte znovu tlačítko 1 nebo
otočte objímku na levém pákovém
ovladači obr. 27 na
nebo přepněte
zapalování na STOP.Natáčivé světlomety
Funkce je aktivní se zapnutými
potkávacími světlomety a při jízdě
rychlostí do 40 km/h se při otočení
volantem s velkým úhlem zatáčení nebo
při zapnutí směrového světla rozsvítí na
straně zatáčení světlo (zabudované ve
světlometu do mlhy), jímž se za tmy
rozšíří výhled.
ZADNÍ MLHOVÉ SVĚTLO(je-li ve výbavě)
Tlačítko zadních svítilen do mlhy je
umístěno na levém ovládacím panelu
(pulsante 1 obr. 31 ). Zapnutím zadních
svítilen do mlhy se na přístrojové desce
rozsvítí kontrolka
.
Se zapalováním na poloze MAR
a rozsvícenými potkávacími nebo
mlhovými světlomety rozsvítíte zadní
mlhové svítilny stiskem tlačítka 1.
2804126J0002EM
2904126J0003EM
3004126J0008EM
22
SEZNÁMENÍ S VOZIDLEM
Page 25 of 300
Pro vypnutí zadních mlhových svítilen
stiskněte znovu tlačítko 1 nebo otočte
objímku na levém pákovém ovladači
obr.27na
nebo přepněte zapalování
na STOP.
SMĚROVÁ SVĚTLA
Přestavte levý pákový ovládač 1
obr. 28 na (aretovanou) polohu:
nahoru: zapne se pravý ukazatel směru;
dolů: zapne se levý ukazatel směru.
Na přístrojové desce se rozbliká
kontrolka
nebo.
Směrová světla se vypnou samočinně,
jakmile uvedete vozidlo do jízdy
v přímém směru nebo zapnutím
denních světel (DRL) / parkovacích
světel.Funkce "Lane Change" (změna
jízdního pruhu)
Změnu jízdního pruhu signalizujte
přestavením levého pákového ovládače
na nearetovanou polohu na méně než
půl sekundy .
Ukazatele směru na zvolené straně
zablikají 5x a pak automaticky zhasnou.

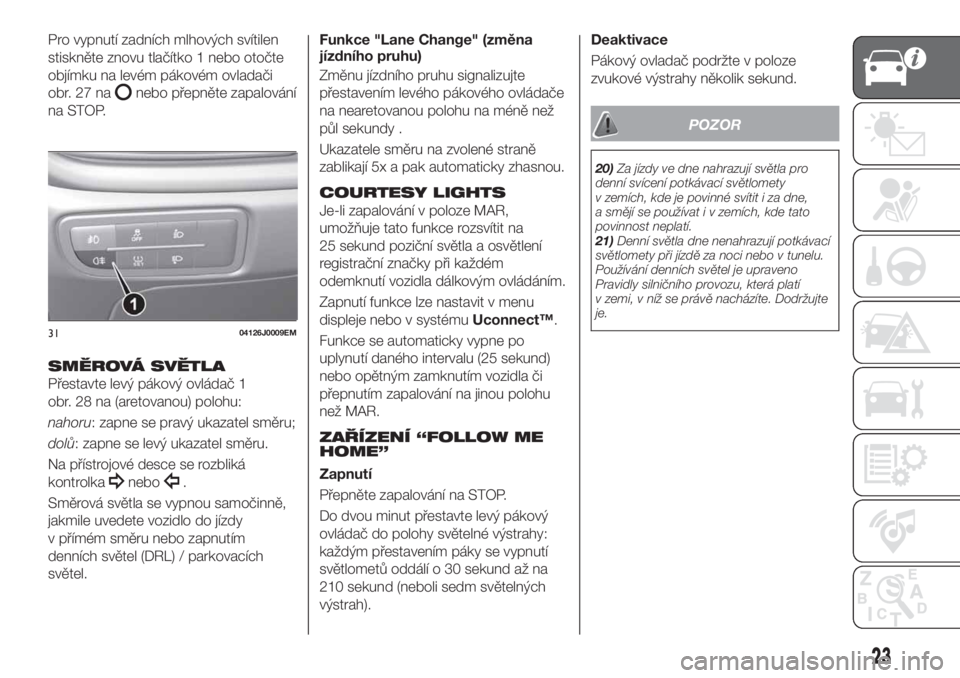

COURTESY LIGHTS
Je-li zapalování v poloze MAR,
umožňuje tato funkce rozsvítit na
25 sekund poziční světla a osvětlení
registrační značky při každém
odemknutí vozidla dálkovým ovládáním.
Zapnutí funkce lze nastavit v menu
displeje nebo v systémuUconnect™.
Funkce se automaticky vypne po
uplynutí daného intervalu (25 sekund)
nebo opětným zamknutím vozidla či
přepnutím zapalování na jinou polohu
než MAR.
ZAŘÍZENÍ “FOLLOW ME
HOME”
Zapnutí
Přepněte zapalování na STOP.
Do dvou minut přestavte levý pákový
ovládač do polohy světelné výstrahy:
každým přestavením páky se vypnutí
světlometů oddálí o 30 sekund až na
210 sekund (neboli sedm světelných
výstrah).Deaktivace
Pákový ovladač podržte v poloze
zvukové výstrahy několik sekund.
POZOR
20)Za jízdy ve dne nahrazují světla pro
denní svícení potkávací světlomety
v zemích, kde je povinné svítit i za dne,
a smějí se používat i v zemích, kde tato
povinnost neplatí.
21)Denní světla dne nenahrazují potkávací
světlomety při jízdě za noci nebo v tunelu.
Používání denních světel je upraveno
Pravidly silničního provozu, která platí
v zemi, v níž se právě nacházíte. Dodržujte
je.
3104126J0009EM
23
Page 26 of 300

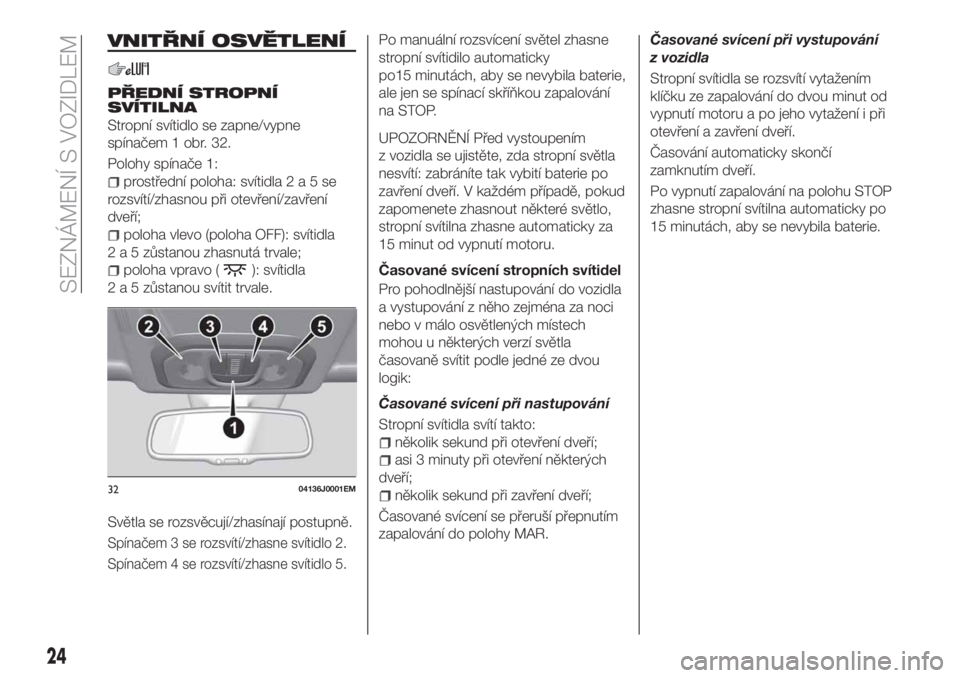

VNITŘNÍ OSVĚTLENÍ
PŘEDNÍ STROPNÍ
SVÍTILNA
Stropní svítidlo se zapne/vypne
spínačem 1 obr. 32.
Polohy spínače 1:
prostřední poloha: svítidla2a5se
rozsvítí/zhasnou při otevření/zavření
dveří;
poloha vlevo (poloha OFF): svítidla
2 a 5 zůstanou zhasnutá trvale;
poloha vpravo (): svítidla
2 a 5 zůstanou svítit trvale.
Světla se rozsvěcují/zhasínají postupně.
Spínačem 3 se rozsvítí/zhasne svítidlo 2.
Spínačem 4 se rozsvítí/zhasne svítidlo 5.
Po manuální rozsvícení světel zhasne
stropní svítidilo automaticky
po15 minutách, aby se nevybila baterie,
ale jen se spínací skříňkou zapalování
na STOP.
UPOZORNĚNÍ Před vystoupením
z vozidla se ujistěte, zda stropní světla
nesvítí: zabráníte tak vybití baterie po
zavření dveří. V každém případě, pokud
zapomenete zhasnout některé světlo,
stropní svítilna zhasne automaticky za
15 minut od vypnutí motoru.
Časované svícení stropních svítidel
Pro pohodlnější nastupování do vozidla
a vystupování z něho zejména za noci
nebo v málo osvětlených místech
mohou u některých verzí světla
časovaně svítit podle jedné ze dvou
logik:
Časované svícení při nastupování
Stropní svítidla svítí takto:
několik sekund při otevření dveří;
asi 3 minuty při otevření některých
dveří;
několik sekund při zavření dveří;
Časované svícení se přeruší přepnutím
zapalování do polohy MAR.Časované svícení při vystupování
z vozidla
Stropní svítidla se rozsvítí vytažením
klíčku ze zapalování do dvou minut od
vypnutí motoru a po jeho vytažení i při
otevření a zavření dveří.
Časování automaticky skončí
zamknutím dveří.
Po vypnutí zapalování na polohu STOP
zhasne stropní svítilna automaticky po
15 minutách, aby se nevybila baterie.3204136J0001EM
24
SEZNÁMENÍ S VOZIDLEM
Page 27 of 300
STÍRAČE ČELNÍHO/
ZADNÍHO SKLA
Pravým pákovým přepínačem se
ovládají stírače/ostřikovače čelního
a zadního skla.
Stírače lze zapnout jen se zapalováním
na MAR.
STĚRAČ ČELNÍHO SKLA /
OSTŘIKOVAČ ČELNÍHO
SKLA
Fungování
22)
5) 6)

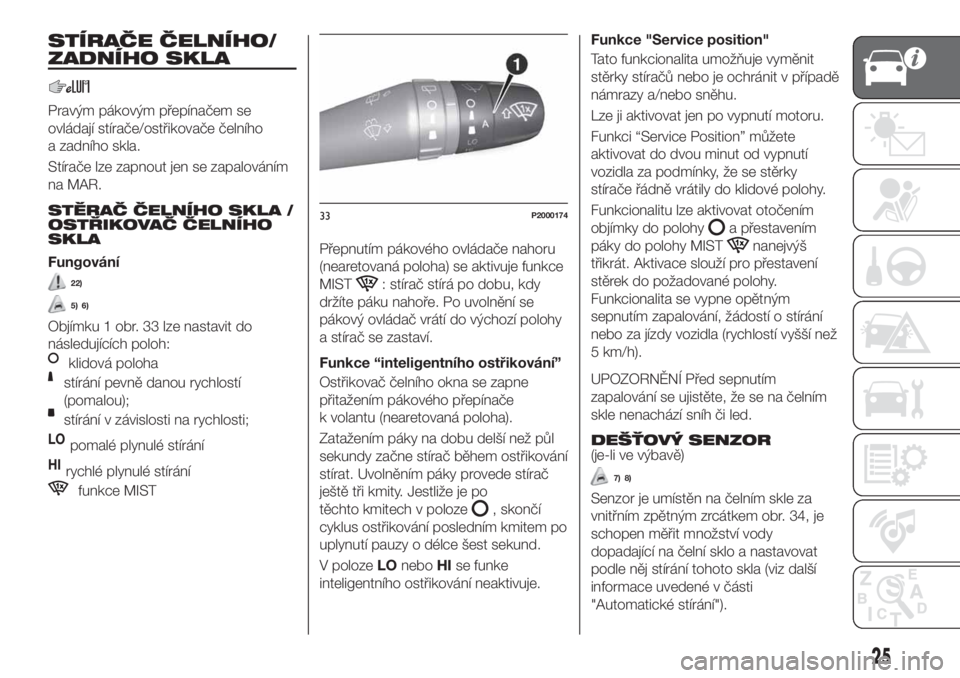

Objímku 1 obr. 33 lze nastavit do
následujících poloh:
klidová poloha
stírání pevně danou rychlostí
(pomalou);
stírání v závislosti na rychlosti;
LOpomalé plynulé stírání
HIrychlé plynulé stírání
funkce MIST
Přepnutím pákového ovládače nahoru
(nearetovaná poloha) se aktivuje funkce
MIST
: stírač stírá po dobu, kdy
držíte páku nahoře. Po uvolnění se
pákový ovládač vrátí do výchozí polohy
a stírač se zastaví.
Funkce “inteligentního ostřikování”
Ostřikovač čelního okna se zapne
přitažením pákového přepínače
k volantu (nearetovaná poloha).
Zatažením páky na dobu delší než půl
sekundy začne stírač během ostřikování
stírat. Uvolněním páky provede stírač
ještě tři kmity. Jestliže je po
těchto kmitech v poloze
, skončí
cyklus ostřikování posledním kmitem po
uplynutí pauzy o délce šest sekund.
V polozeLOneboHIse funke
inteligentního ostřikování neaktivuje.Funkce "Service position"
Tato funkcionalita umožňuje vyměnit
stěrky stíračů nebo je ochránit v případě
námrazy a/nebo sněhu.
Lze ji aktivovat jen po vypnutí motoru.
Funkci “Service Position” můžete
aktivovat do dvou minut od vypnutí
vozidla za podmínky, že se stěrky
stírače řádně vrátily do klidové polohy.
Funkcionalitu lze aktivovat otočením
objímky do polohy
a přestavením
páky do polohy MIST
nanejvýš
třikrát. Aktivace slouží pro přestavení
stěrek do požadované polohy.
Funkcionalita se vypne opětným
sepnutím zapalování, žádostí o stírání
nebo za jízdy vozidla (rychlostí vyšší než
5 km/h).
UPOZORNĚNÍ Před sepnutím
zapalování se ujistěte, že se na čelním
skle nenachází sníh či led.
DEŠŤOVÝ SENZOR
(je-li ve výbavě)
7) 8)
Senzor je umístěn na čelním skle za
vnitřním zpětným zrcátkem obr. 34, je
schopen měřit množství vody
dopadající na čelní sklo a nastavovat
podle něj stírání tohoto skla (viz další
informace uvedené v části
"Automatické stírání").
33P2000174
25
Page 28 of 300
STÍRAČ ZADNÍHO OKNA /
OSTŘIKOVAČ ZADNÍHO
OKNA

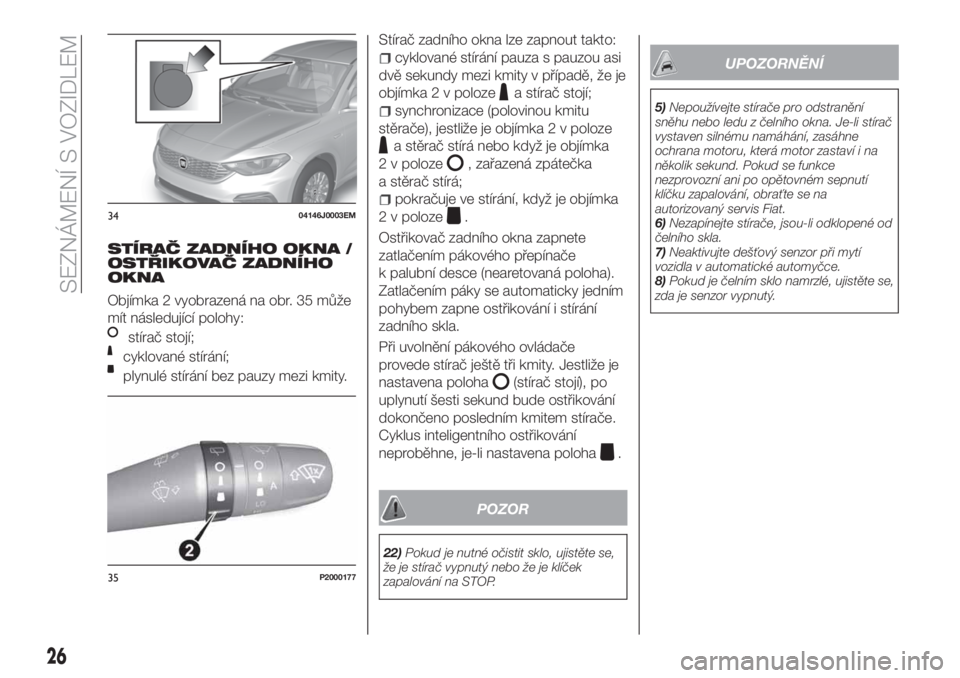

Objímka 2 vyobrazená na obr. 35 může
mít následující polohy:
stírač stojí;
cyklované stírání;
plynulé stírání bez pauzy mezi kmity.
Stírač zadního okna lze zapnout takto:
cyklované stírání pauza s pauzou asi
dvě sekundy mezi kmity v případě, že je
objímka 2 v poloze
a stírač stojí;
synchronizace (polovinou kmitu
stěrače), jestliže je objímka 2 v poloze
a stěrač stírá nebo když je objímka
2 v poloze
, zařazená zpátečka
a stěrač stírá;
pokračuje ve stírání, když je objímka
2 v poloze
.
Ostřikovač zadního okna zapnete
zatlačením pákového přepínače
k palubní desce (nearetovaná poloha).
Zatlačením páky se automaticky jedním
pohybem zapne ostřikování i stírání
zadního skla.
Při uvolnění pákového ovládače
provede stírač ještě tři kmity. Jestliže je
nastavena poloha
(stírač stojí), po
uplynutí šesti sekund bude ostřikování
dokončeno posledním kmitem stírače.
Cyklus inteligentního ostřikování
neproběhne, je-li nastavena poloha
.
POZOR
22)Pokud je nutné očistit sklo, ujistěte se,
že je stírač vypnutý nebo že je klíček
zapalování na STOP.
UPOZORNĚNÍ
5)Nepoužívejte stírače pro odstranění
sněhu nebo ledu z čelního okna. Je-li stírač
vystaven silnému namáhání, zasáhne
ochrana motoru, která motor zastaví i na
několik sekund. Pokud se funkce
nezprovozní ani po opětovném sepnutí
klíčku zapalování, obraťte se na
autorizovaný servis Fiat.
6)Nezapínejte stírače, jsou-li odklopené od
čelního skla.
7)Neaktivujte dešťový senzor při mytí
vozidla v automatické automyčce.
8)Pokud je čelním sklo namrzlé, ujistěte se,
zda je senzor vypnutý.
3404146J0003EM
35P2000177
26
SEZNÁMENÍ S VOZIDLEM
Page 29 of 300
KLIMATIZACE
2)

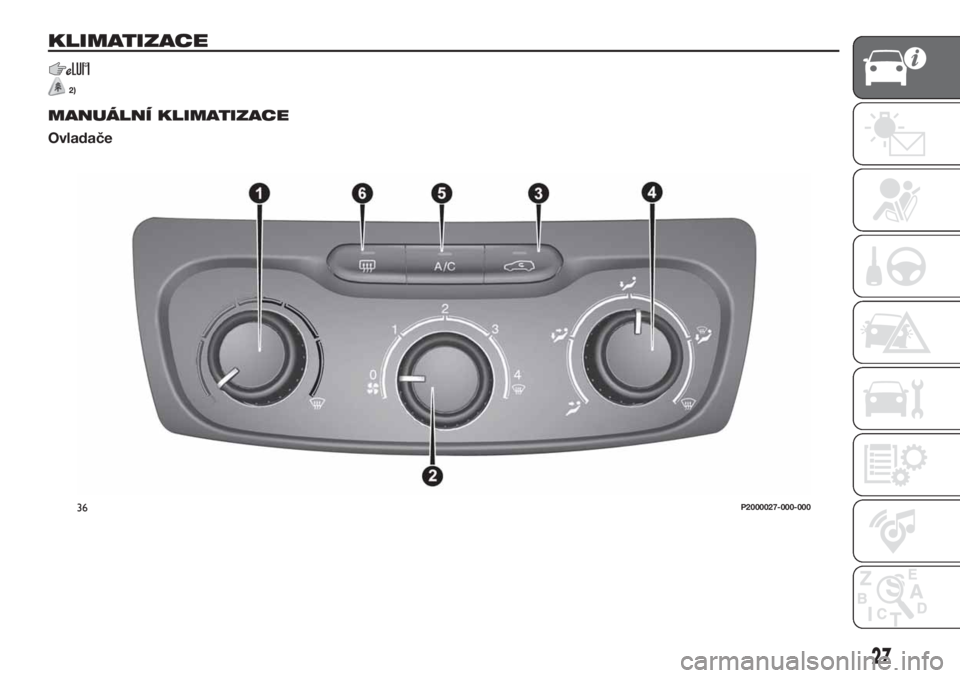

MANUÁLNÍ KLIMATIZACE
Ovladače
36P2000027-000-000
27
Page 30 of 300

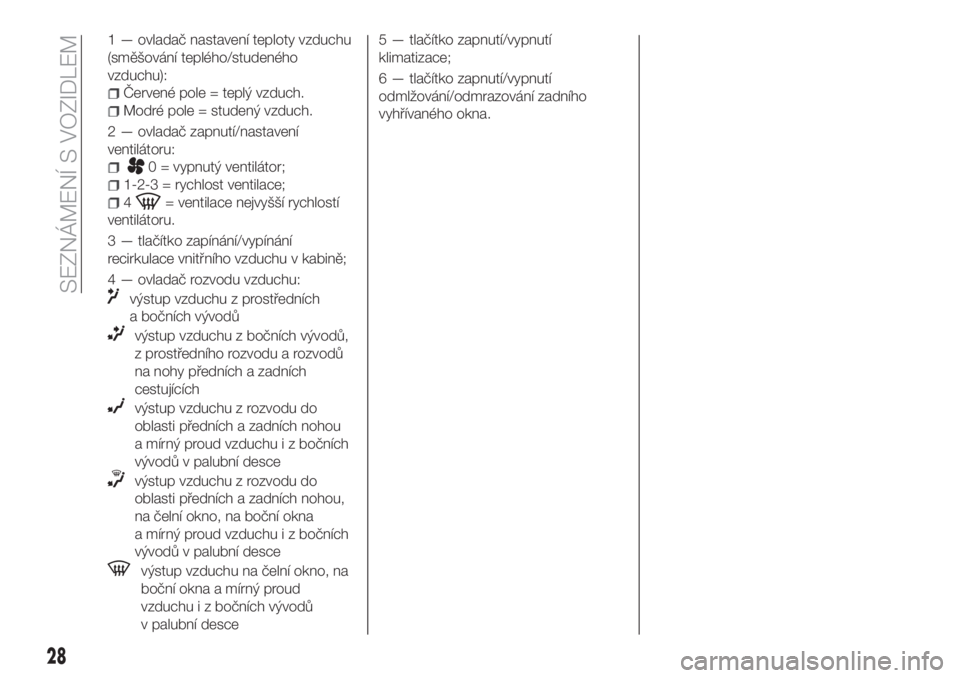

1 — ovladač nastavení teploty vzduchu
(směšování teplého/studeného
vzduchu):
Červené pole = teplý vzduch.
Modré pole = studený vzduch.
2 — ovladač zapnutí/nastavení
ventilátoru:
0 = vypnutý ventilátor;
1-2-3 = rychlost ventilace;
4= ventilace nejvyšší rychlostí
ventilátoru.
3 — tlačítko zapínání/vypínání
recirkulace vnitřního vzduchu v kabině;
4 — ovladač rozvodu vzduchu:
výstup vzduchu z prostředních
a bočních vývodů
výstup vzduchu z bočních vývodů,
z prostředního rozvodu a rozvodů
na nohy předních a zadních
cestujících
výstup vzduchu z rozvodu do
oblasti předních a zadních nohou
a mírný proud vzduchu i z bočních
vývodů v palubní desce
výstup vzduchu z rozvodu do
oblasti předních a zadních nohou,
na čelní okno, na boční okna
a mírný proud vzduchu i z bočních
vývodů v palubní desce
výstup vzduchu na čelní okno, na
boční okna a mírný proud
vzduchu i z bočních vývodů
v palubní desce
5 — tlačítko zapnutí/vypnutí
klimatizace;
6 — tlačítko zapnutí/vypnutí
odmlžování/odmrazování zadního
vyhřívaného okna.
28
SEZNÁMENÍ S VOZIDLEM
