FIAT TIPO 5DOORS STATION WAGON 2020 Instrukcja obsługi (in Polish)

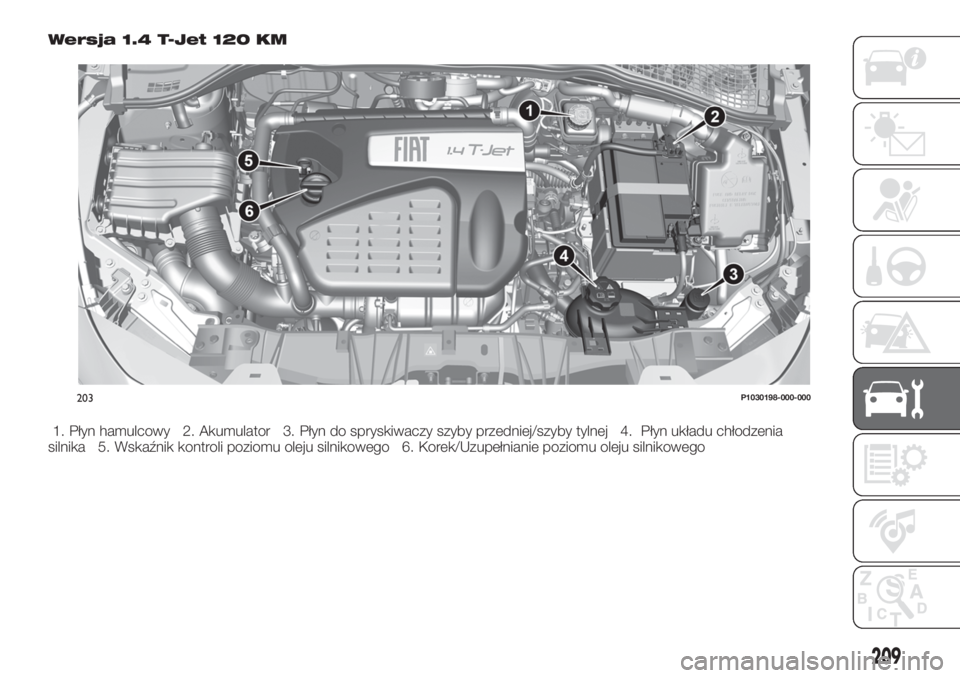

Wersja 1.4 T-Jet 120 KM
1. Płyn hamulcowy 2. Akumulator 3. Płyn do spryskiwaczy szyby przedniej/szyby tylnej 4. Płyn układu chłodzenia
silnika 5. Wskaźnik kontroli poziomu oleju silnikowego 6. Korek/Uzupełnianie poziomu oleju silnikowego
203P1030198-000-000
209

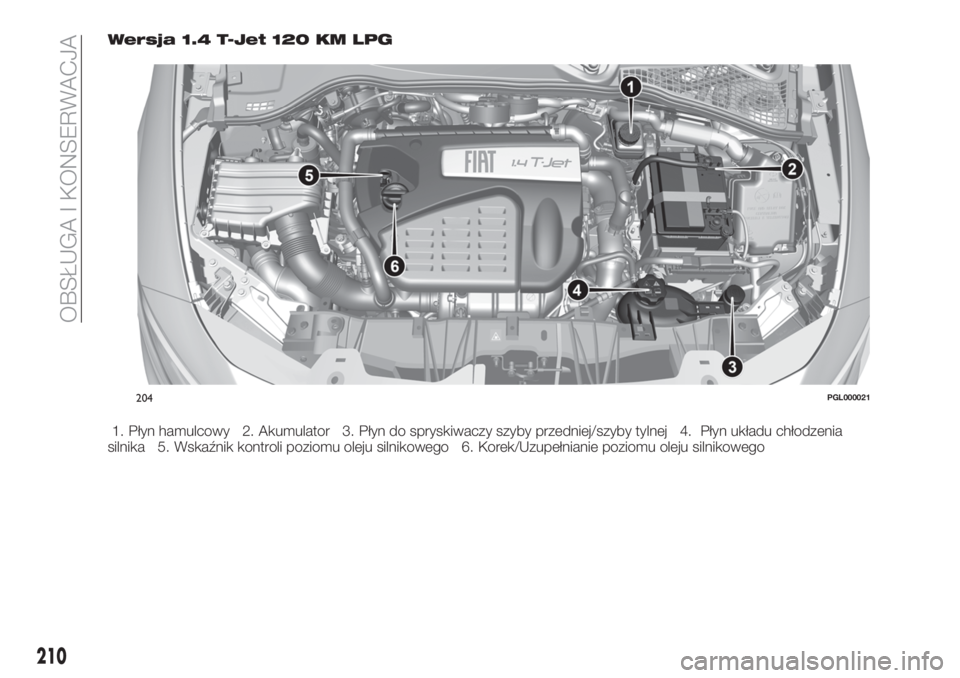

Wersja 1.4 T-Jet 120 KM LPG
1. Płyn hamulcowy 2. Akumulator 3. Płyn do spryskiwaczy szyby przedniej/szyby tylnej 4. Płyn układu chłodzenia
silnika 5. Wskaźnik kontroli poziomu oleju silnikowego 6. Korek/Uzupełnianie poziomu oleju silnikowego
204PGL000021
210
OBSŁUGA I KONSERWACJA

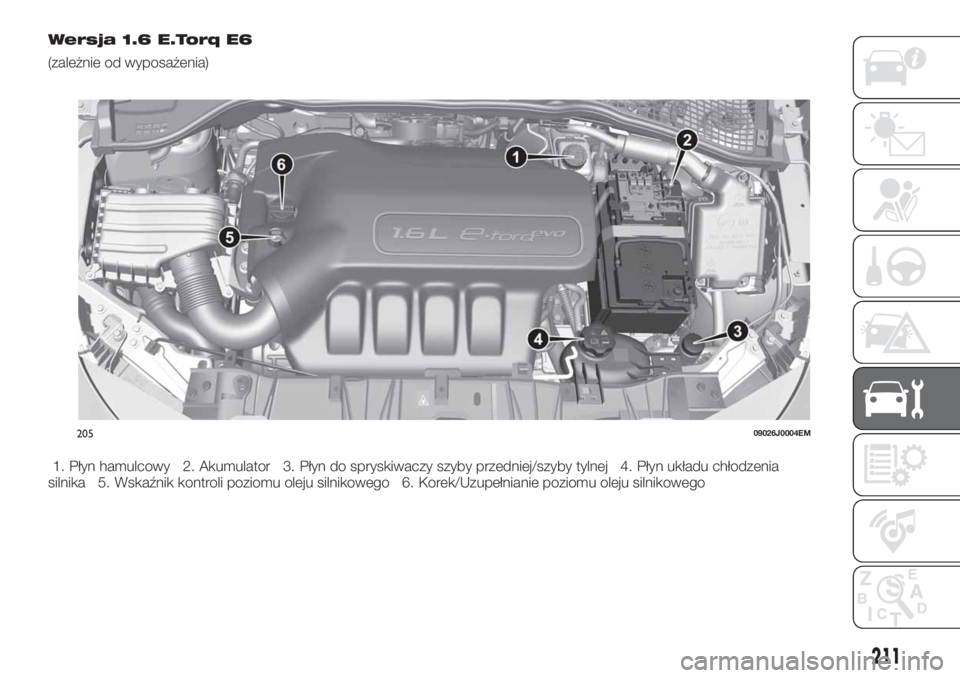

Wersja 1.6 E.Torq E6
(zależnie od wyposażenia)
1. Płyn hamulcowy 2. Akumulator 3. Płyn do spryskiwaczy szyby przedniej/szyby tylnej 4. Płyn układu chłodzenia
silnika 5. Wskaźnik kontroli poziomu oleju silnikowego 6. Korek/Uzupełnianie poziomu oleju silnikowego
20509026J0004EM
211

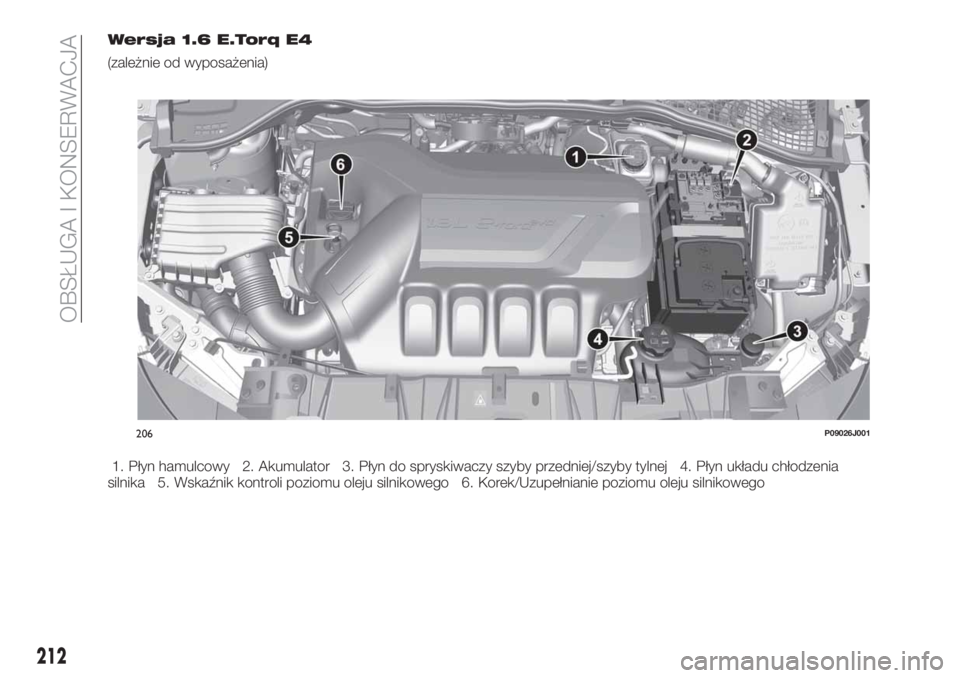

Wersja 1.6 E.Torq E4
(zależnie od wyposażenia)
1. Płyn hamulcowy 2. Akumulator 3. Płyn do spryskiwaczy szyby przedniej/szyby tylnej 4. Płyn układu chłodzenia
silnika 5. Wskaźnik kontroli poziomu oleju silnikowego 6. Korek/Uzupełnianie poziomu oleju silnikowego
206P09026J001
212
OBSŁUGA I KONSERWACJA

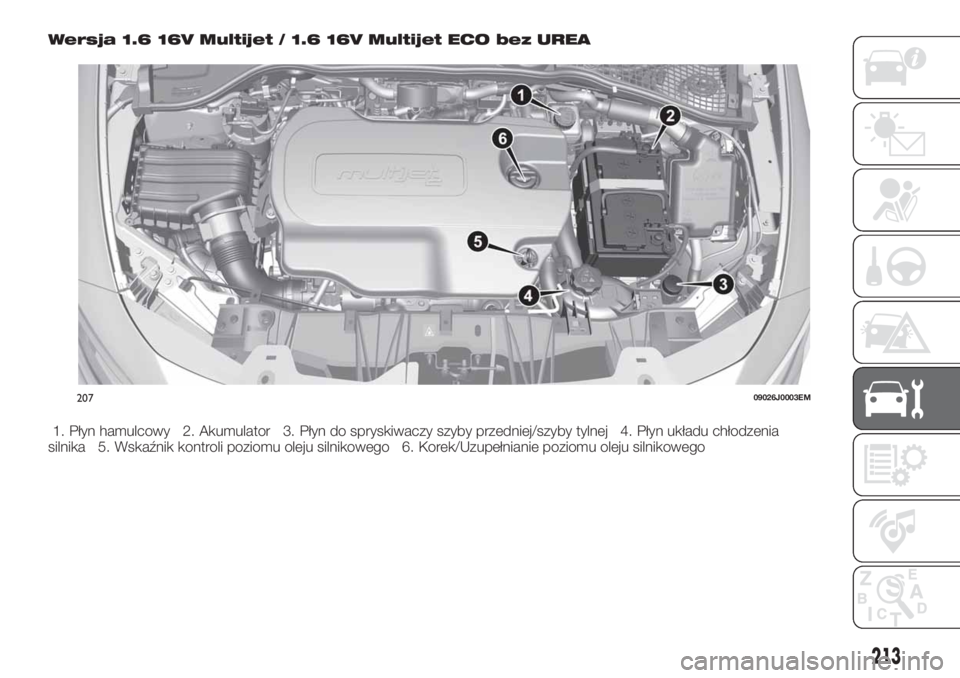

Wersja 1.6 16V Multijet / 1.6 16V Multijet ECO bez UREA
1. Płyn hamulcowy 2. Akumulator 3. Płyn do spryskiwaczy szyby przedniej/szyby tylnej 4. Płyn układu chłodzenia
silnika 5. Wskaźnik kontroli poziomu oleju silnikowego 6. Korek/Uzupełnianie poziomu oleju silnikowego
20709026J0003EM
213

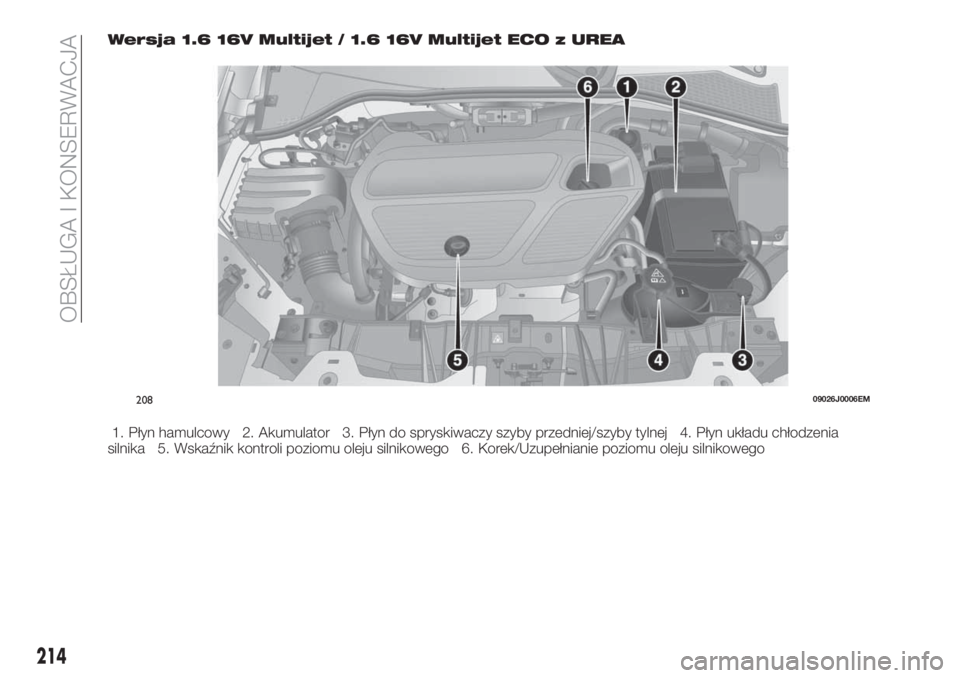

Wersja 1.6 16V Multijet / 1.6 16V Multijet ECO z UREA
1. Płyn hamulcowy 2. Akumulator 3. Płyn do spryskiwaczy szyby przedniej/szyby tylnej 4. Płyn układu chłodzenia
silnika 5. Wskaźnik kontroli poziomu oleju silnikowego 6. Korek/Uzupełnianie poziomu oleju silnikowego
20809026J0006EM
214
OBSŁUGA I KONSERWACJA

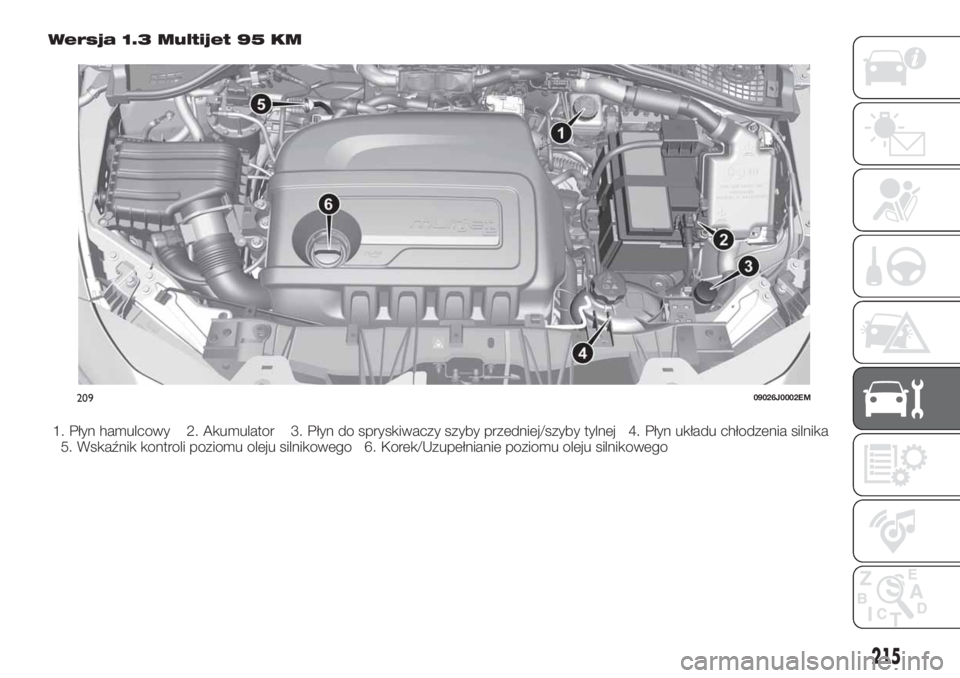

Wersja 1.3 Multijet 95 KM
1. Płyn hamulcowy 2. Akumulator 3. Płyn do spryskiwaczy szyby przedniej/szyby tylnej 4. Płyn układu chłodzenia silnika
5. Wskaźnik kontroli poziomu oleju silnikowego 6. Korek/Uzupełnianie poziomu oleju silnikowego
20909026J0002EM
215

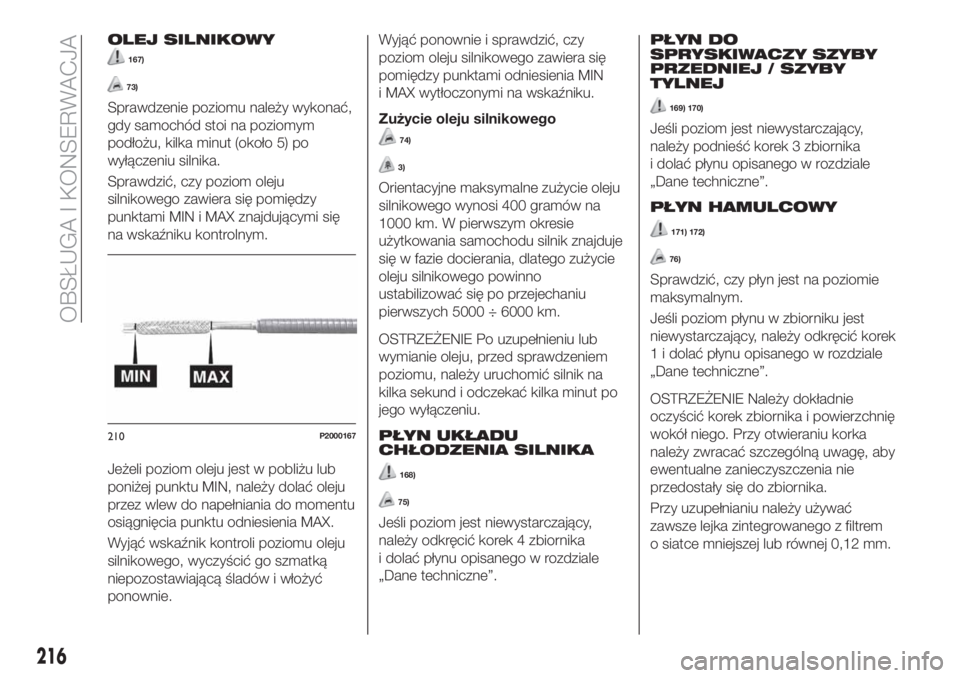

OLEJ SILNIKOWY
167)
73)
Sprawdzenie poziomu należy wykonać,
gdy samochód stoi na poziomym
podłożu, kilka minut (około 5) po
wyłączeniu silnika.
Sprawdzić, czy poziom oleju
silnikowego zawiera się pomiędzy
punktami MIN i MAX znajdującymi się
na wskaźniku kontrolnym.
Jeżeli poziom oleju jest w pobliżu lub
poniżej punktu MIN, należy dolać oleju
przez wlew do napełniania do momentu
osiągnięcia punktu odniesienia MAX.
Wyjąć wskaźnik kontroli poziomu oleju
silnikowego, wyczyścić go szmatką
niepozostawiającą śladów i włożyć
ponownie.Wyjąć ponownie i sprawdzić, czy
poziom oleju silnikowego zawiera się
pomiędzy punktami odniesienia MIN
i MAX wytłoczonymi na wskaźniku.
Zużycie oleju silnikowego
74)
3)
Orientacyjne maksymalne zużycie oleju
silnikowego wynosi 400 gramów na
1000 km. W pierwszym okresie
użytkowania samochodu silnik znajduje
się w fazie docierania, dlatego zużycie
oleju silnikowego powinno
ustabilizować się po przejechaniu
pierwszych 5000 ÷ 6000 km.
OSTRZEŻENIE Po uzupełnieniu lub
wymianie oleju, przed sprawdzeniem
poziomu, należy uruchomić silnik na
kilka sekund i odczekać kilka minut po
jego wyłączeniu.
PŁYN UKŁADU
CHŁODZENIA SILNIKA
168)
75)
Jeśli poziom jest niewystarczający,
należy odkręcić korek 4 zbiornika
i dolać płynu opisanego w rozdziale
„Dane techniczne”.
PŁYN DO
SPRYSKIWACZY SZYBY
PRZEDNIEJ / SZYBY
TYLNEJ
169) 170)
Jeśli poziom jest niewystarczający,
należy podnieść korek 3 zbiornika
i dolać płynu opisanego w rozdziale
„Dane techniczne”.
PŁYN HAMULCOWY
171) 172)
76)
Sprawdzić, czy płyn jest na poziomie
maksymalnym.
Jeśli poziom płynu w zbiorniku jest
niewystarczający, należy odkręcić korek
1 i dolać płynu opisanego w rozdziale
„Dane techniczne”.
OSTRZEŻENIE Należy dokładnie
oczyścić korek zbiornika i powierzchnię
wokół niego. Przy otwieraniu korka
należy zwracać szczególną uwagę, aby
ewentualne zanieczyszczenia nie
przedostały się do zbiornika.
Przy uzupełnianiu należy używać
zawsze lejka zintegrowanego z filtrem
o siatce mniejszej lub równej 0,12 mm.
210P2000167
216
OBSŁUGA I KONSERWACJA

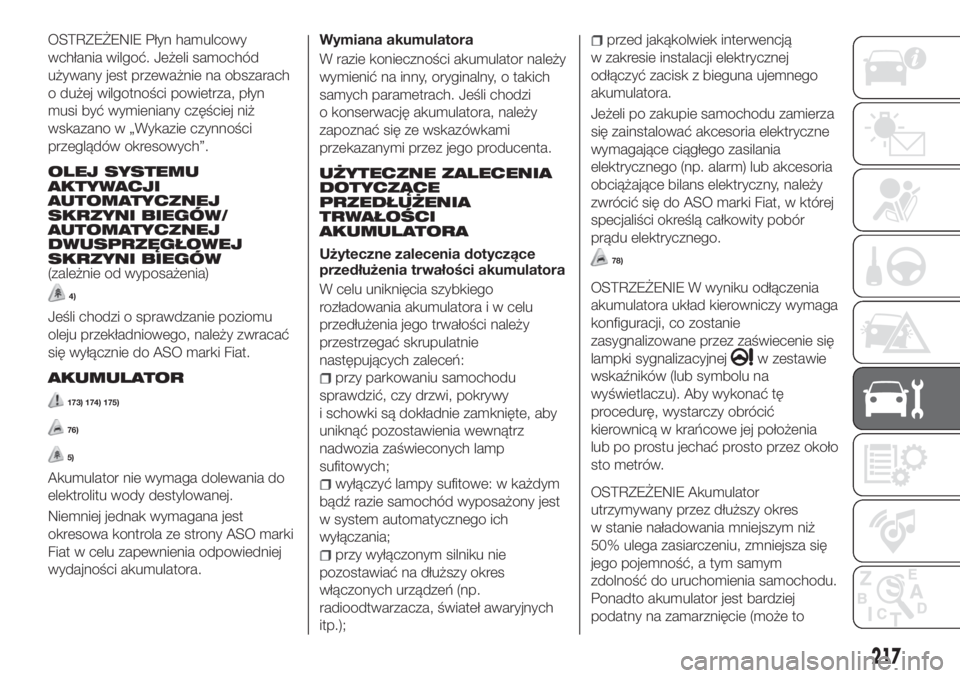

OSTRZEŻENIE Płyn hamulcowy
wchłania wilgoć. Jeżeli samochód
używany jest przeważnie na obszarach
o dużej wilgotności powietrza, płyn
musi być wymieniany częściej niż
wskazano w „Wykazie czynności
przeglądów okresowych”.
OLEJ SYSTEMU
AKTYWACJI
AUTOMATYCZNEJ
SKRZYNI BIEGÓW/
AUTOMATYCZNEJ
DWUSPRZĘGŁOWEJ
SKRZYNI BIEGÓW
(zależnie od wyposażenia)
4)
Jeśli chodzi o sprawdzanie poziomu
oleju przekładniowego, należy zwracać
się wyłącznie do ASO marki Fiat.
AKUMULATOR
173) 174) 175)
76)
5)
Akumulator nie wymaga dolewania do
elektrolitu wody destylowanej.
Niemniej jednak wymagana jest
okresowa kontrola ze strony ASO marki
Fiat w celu zapewnienia odpowiedniej
wydajności akumulatora.Wymiana akumulatora
W razie konieczności akumulator należy
wymienić na inny, oryginalny, o takich
samych parametrach. Jeśli chodzi
o konserwację akumulatora, należy
zapoznać się ze wskazówkami
przekazanymi przez jego producenta.
UŻYTECZNE ZALECENIA
DOTYCZĄCE
PRZEDŁUŻENIA
TRWAŁOŚCI
AKUMULATORA
Użyteczne zalecenia dotyczące
przedłużenia trwałości akumulatora
W celu uniknięcia szybkiego
rozładowania akumulatora i w celu
przedłużenia jego trwałości należy
przestrzegać skrupulatnie
następujących zaleceń:
przy parkowaniu samochodu
sprawdzić, czy drzwi, pokrywy
i schowki są dokładnie zamknięte, aby
uniknąć pozostawienia wewnątrz
nadwozia zaświeconych lamp
sufitowych;
wyłączyć lampy sufitowe: w każdym
bądź razie samochód wyposażony jest
w system automatycznego ich
wyłączania;
przy wyłączonym silniku nie
pozostawiać na dłuższy okres
włączonych urządzeń (np.
radioodtwarzacza, świateł awaryjnych
itp.);
przed jakąkolwiek interwencją
w zakresie instalacji elektrycznej
odłączyć zacisk z bieguna ujemnego
akumulatora.
Jeżeli po zakupie samochodu zamierza
się zainstalować akcesoria elektryczne
wymagające ciągłego zasilania
elektrycznego (np. alarm) lub akcesoria
obciążające bilans elektryczny, należy
zwrócić się do ASO marki Fiat, w której
specjaliści określą całkowity pobór
prądu elektrycznego.
78)
OSTRZEŻENIE W wyniku odłączenia
akumulatora układ kierowniczy wymaga
konfiguracji, co zostanie
zasygnalizowane przez zaświecenie się
lampki sygnalizacyjnej
w zestawie
wskaźników (lub symbolu na
wyświetlaczu). Aby wykonać tę
procedurę, wystarczy obrócić
kierownicą w krańcowe jej położenia
lub po prostu jechać prosto przez około
sto metrów.
OSTRZEŻENIE Akumulator
utrzymywany przez dłuższy okres
w stanie naładowania mniejszym niż
50% ulega zasiarczeniu, zmniejsza się
jego pojemność, a tym samym
zdolność do uruchomienia samochodu.
Ponadto akumulator jest bardziej
podatny na zamarznięcie (może to
217

wystąpić już przy -10°C). W razie
planowania dłuższego postoju należy
zapoznać się z sekcją „Długie
nieużytkowanie samochodu”
w rozdziale „Uruchamianie i jazda”.
UWAGA
165)Nie należy nigdy palić papierosów
podczas wykonywania operacji w komorze
silnika: mogą tam występować gazy lub
łatwopalne opary, istnieje ryzyko pożaru.
166)Gdy silnik jest gorący, należy
zachować szczególną ostrożność podczas
wykonywania prac w komorze silnika:
niebezpieczeństwo poparzeń. Nie należy
zbliżać się zbytnio do wentylatora
chłodnicy: wentylator elektryczny może
uruchomić się, istnieje niebezpieczeństwo
odniesienia obrażeń. Uwaga na luźno
zwisające krawaty, szaliki, które mogą
zostać wciągnięte przez elementy silnika
będące w ruchu.
167)W przypadku uzupełniania poziomu
oleju silnikowego, przed rozpoczęciem
odkręcania korka należy poczekać aż silnik
się schłodzi, w szczególności w przypadku
samochodów posiadających korek
aluminiowy (zależnie od wyposażenia).
UWAGA: niebezpieczeństwo poparzeń!168)Układ chłodzenia silnika jest układem
ciśnieniowym. W razie konieczności
wymiany korka należy zastąpić go jedynie
korkiem oryginalnym, ponieważ
skuteczność układu może ulec
pogorszeniu. Gdy silnik jest gorący, nie
należy odkręcać korka zbiornika
wyrównawczego: niebezpieczeństwo
poparzeń.
169)Nie należy podróżować z pustym
zbiornikiem płynu do spryskiwaczy:
działanie spryskiwaczy szyb jest bardzo
ważne, ponieważ poprawia widoczność.
Powtarzalne uruchamianie instalacji przy
braku płynu mogłoby uszkodzić lub
w szybkim czasie pogorszyć stan
niektórych części instalacji.
170)Niektóre dostępne na rynku dodatki
do spryskiwaczy szyb są łatwopalne:
w komorze silnika znajdują się elementy
gorące, które w kontakcie z nimi mogą
spowodować pożar.
171)Płyn hamulcowy jest trujący
i powoduje korozję. W razie
przypadkowego kontaktu z nim należy
przemyć natychmiast takie miejsca wodą
z mydłem neutralnym i dobrze spłukać.
W przypadku połknięcia należy zwrócić się
natychmiast do lekarza.
172)Symbol
, umieszczony na
zbiorniku, wskazuje na syntetyczne płyny
hamulcowe, w odróżnieniu od płynów typu
mineralnego. Użycie płynu mineralnego
spowoduje trwałe uszkodzenie specjalnych
gumowych uszczelek układu
hamulcowego.173)Elektrolit znajdujący się
w akumulatorze jest trujący i powoduje
korozję. Należy unikać kontaktu elektrolitu
ze skórą lub z oczami. Nie należy zbliżać się
do akumulatora z otwartym ogniem lub
źródłem iskrzenia: niebezpieczeństwo
wybuchu i pożaru.
174)Funkcjonowanie akumulatora przy
zbyt niskim poziomie elektrolitu może go
uszkodzić nieodwracalne oraz
spowodować wybuch.
175)Przy obsłudze akumulatora lub
przebywając w jego pobliżu należy chronić
zawsze oczy okularami ochronnymi.
OSTRZEŻENIE
72)Należy uważać, aby przy uzupełnianiu
poziomu płynów nie pomieszać ze sobą
różnych ich rodzajów: nie są one wzajemnie
kompatybilne! Wlanie niewłaściwego płynu
może poważnie uszkodzić samochód.
73)Poziom oleju nie może nigdy
przekraczać znaku MAX.
74)Nie należy uzupełniać olejem
o właściwościach innych niż te, jakie
posiada olej znajdujący się już w silniku.
75)Układ chłodzenia silnika wykorzystuje
płyn zapobiegający przed zamarzaniem
PARAFLU
UP. W razie konieczności
uzupełnienia poziomu należy zastosować
płyn tego samego typu. Płyn PARAFLU
UP
nie może być mieszany z żadnym innym
płynem. Jeżeli jednak tak się stanie, należy
sprawdzić zaistniałą sytuację, unikając
absolutnie uruchomienia silnika i zwrócić się
do ASO marki Fiat.
218
OBSŁUGA I KONSERWACJA
