FIAT TIPO 5DOORS STATION WAGON 2020 Руководство по эксплуатации и техобслуживанию (in Russian)

Пользование Характеристики СпецификацияОригинальные
жидкости и
смазочные
материалыСфера применения
Добавка(мочевина)
для снижения
токсичности
выбросов
дизельного топливаРаствор воды иUREADIN 70 070иISO
22241-1
AdBlue®
Применяется для
заправки бака
мочевины(UREA)на
автомобилях,
оборудованных
системой селективного
каталитического
восстановления(SCR)
ПРЕДУПРЕЖДЕНИЕ
93)Использование смазок,характеристики которыхотличаются от указанныхвыше,может вызвать повреждения
двигателя,не покрываемые гарантией.
279

РАБОЧИЕ ХАРАКТЕРИСТИКИ
Максимально достигаемая скорость после начального периода эксплуатации автомобиля.
Исполнение км/ч
1.4 16V 95л.с.182
1.4 T-jet 120л.с. / 1.4 T-jet 120л.с.СНГ200
1.6 E.TorQ
(°)192
1.3 Multijet 95л.с.180
1.6 Multijet 120л.с. / 1.6 Multijet 120л.с. ECO200
1.6 Multijet 120л.с.
(*)/ 1.6 Multijet 120л.с. ECO(*)200
1.6 Multijet 115л.с. / 1.6 Multijet 115л.с. ECO
(**)197
1.6 Multijet 115л.с.
(*) (**)/ 1.6 Multijet 115л.с. ECO(*) (**)197
(°)Где предусмотрено
(*)Модели с автоматической коробкой передач с двойным сцеплением
(**)Исполнения для отдельных рынков
280
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

РАСХОД ТОПЛИВА–ВЫБРОСCO2
Значения расхода топлива и выбросовCO2,заявленные производителем,определены на основе
сертификационных испытаний,предписанных соответствующими регламентами страны омологации автомобиля.
На изменение показаний расхода топлива влияют характер маршрута,дорожная ситуация,атмосферные явления,
стиль вождения,общее состояние автомобиля,оснащение/комплектация/принадлежности,использование
климат-контроля,загруженность автомобиля,наличие груза на крыше и другие условия,которые ухудшают
аэродинамические свойства или сопротивляемость.Только после первых3000км движения достигается
оптимальный и равномерный расход топлива.
Значения расхода топлива и выбросовCO
2данного автомобиля приведены в Сертификате соответствия и в
соответствующей сопроводительной документации автомобиля.
281

ПОЛОЖЕНИЯ ОБ УТИЛИЗАЦИИ АВТОМОБИЛЯ В КОНЦЕ СРОКА СЛУЖБЫ
(для исполнений/рынков,где предусмотрено)
Многие годы компанияFCAпроводит широкуюпрограмму мероприятий по защите окружающей среды путем
непрерывного усовершенствования производственных процессов и выпуска все более экологически совместимой
продукции.Чтобы гарантировать своим клиентам наилучшие формы обслуживания при соблюдении норм по
защите окружающей среды и требований Европейской Директивы2000/53/ECпо вопросам обращения с
автомобилями в конце срока службы,компанияFCAпредоставляет своим клиентам возможность без
дополнительных расходов возвращать собственные автомобили по истечении срока их эксплуатации.В
соответствии с положениями Европейской Директивы предусматривается,что автомобиль сдается на таких
условиях,что его последний владелец не несет расходы по причине нулевой или отрицательной рыночной
стоимости транспортного средства.
Для беззатратной сдачи своего автомобиля в конце срока службы вы можете обращаться к официальным дилерам
в случае приобретения нового автомобиля или в центры по сбору и утилизации автомобилей,уполномоченные
компаниейFCA.Такие центры прошли тщательнуюпроверку,чтобы обеспечить обслуживание заказчиков по
соответствующим стандартам качества по сбору,обработке и вторичному использованиюустаревших автомобилей
при соблюдении норм по защите окружающей среды.
Информациюо таких центрах по сбору и утилизации можно получить в торговой сети маркиFCA,по телефону,
указанному в гарантийной книжке,или на сайте компанииFCA.
282
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МУЛЬТИМЕДИА
В этой главе описываются
основные функции
информационно-телематических
системUconnect™ Radio ,
Uconnect™ 5" LIVE, Uconnect™ 5"
Nav LIVE, Uconnect™ 7" HD LIVE,
Uconnect™ 7" HD Nav LIVE,
которыми может быть оснащен
автомобиль.
РЕКОМЕНДАЦИИ,ОРГАНЫ
УПРАВЛЕНИЯ И ОБЩИЕ
СВЕДЕНИЯ...............284
Uconnect™ Radio...........286
Uconnect™ 5" LIVE -
Uconnect™ 5" Nav LIVE.......297
Uconnect™ 7" HD...........312
MOPAR CONNECT...........332
СЕРТИФИКАТЫ
ОМОЛОГАЦИИ............333
283

РЕКОМЕНДАЦИИ,ОРГАНЫ
УПРАВЛЕНИЯ И ОБЩИЕ
СВЕДЕНИЯ
БЕЗОПАСНОСТЬ ДВИЖЕНИЯ
Прежде чем приступить к
управлениюавтомобилем,
научитесь пользоваться функциями
системы.
Прежде чем приступить к
управлениюавтомобилем,
внимательно прочтите инструкции и
изучите режимы использования
системы.
192) 193)
УСЛОВИЯ РАДИОПРИЕМА
Во время движения условия
радиоприема постоянно меняются.
Качество приема может нарушаться
в горах,рядом со зданиями или
мостами,особенно при удалении от
передатчика работающей станции
вещания.
ПРЕДУПРЕЖДЕНИЕ В процессе
приема информации о дорожном
движении громкость может
увеличиваться по сравнением с
обычным уровнем воспроизведения
звука.УХОД И ТЕХОБСЛУЖИВАНИЕ
Соблюдайте следующие меры
предосторожности,чтобы
обеспечить полную
функциональнуюэффективность
системы:
Не касайтесь дисплея
заостренными или твердыми
предметами,которые могут
повредить его поверхность;во
время очистки с помощьюмягкой,
сухой,чистой антистатической
тряпки не нажимайте на дисплей.
Не пользуйтесь спиртом,
бензином и их производными для
очистки поверхности дисплея.
Не допускайте попадания
жидкостей в систему:это может
нанести ей непоправимый вред.
94) 95)
ЗАЩИТА ОТ КРАЖИ
Система оборудована защитой от
кражи,которая основана на обмене
информацией с электронным
блоком управления(бортовым
компьютером)автомобиля.
Такая система обеспечивает
максимальнуюбезопасность и не
требует ввода секретного кода
после каждого отключения питания.Если результат проверки
оказывается положительным,
система начинает работать,а если
коды не совпадают или же
электронный блок управления
(бортовой компьютер)был заменен,
то поступает запрос на ввод
секретного кода.Процедура ввода
этого кода описана в следующем
разделе.
Ввод секретного кода
При включении системы в случае
запроса кода на дисплее
появляется надпись«Введите
противоугонный код»с графическим
изображением цифровой
клавиатуры для ввода секретного
кода.
Секретный код представляет собой
четыре цифры от0до9.
Uconnect™ Radio:Чтобы ввести цифры кода,
поверните правуюручку
"BROWSE/ENTER" (просмотр/ввод)и
нажмите для подтверждения
выбора.
После введения четвертой
цифры,сместите курсор на"ОК"и
нажмите правуюручку
"BROWSE/ENTER",после чего
система начнет работать.
284
МУЛЬТИМЕДИА

Uconnect™ 5"и7" HD:
Чтобы ввести цифры кода,
нажимайте на графические кнопки
на дисплее.
При вводе ошибочного кода
система отображает надпись
"Ошибка кода",чтобы
сигнализировать о необходимости
ввести правильный код.
После3попыток ввода кода
система отображает надпись
"Ошибка кода.Радиоприемник
заблокирован.Подождите30
минут".Процедуру ввода кода
можно начинать снова после
исчезновения этого сообщения с
дисплея.
Паспорт на радиоприемник
Паспорт представляет собой
документ,удостоверяющий
собственность на систему.В
паспорте указана модель системы,
ее серийный номер и секретный
код.
В случае утери паспорта на
радиоприемник следует обратиться
в сервисный центрFiat,имея при
себе удостоверение личности и
документы,подтверждающие право
собственности на автомобиль.
ПРЕДУПРЕЖДЕНИЕ Необходимо
бережно хранить паспорт
радиоприемника,чтобы
представить его компетентным
органам в случае кражи.
ПРЕДУПРЕЖДЕНИЯ
Смотрите на экран только при
необходимости и только в условиях
полной безопасности.При
необходимости длительного
просмотра экрана остановите
автомобиль в безопасном месте,
чтобы не отвлекаться от
управления.
При обнаружении неисправности
автомобиля немедленно прервите
пользование системой.В противном
случае можно вызвать повреждения
самой системы.Как можно быстрее
обратитесь в сервисный центрFiat
для устранения неисправности.
ВНИМАНИЕ!
192)Соблюдайте указанные меры
предосторожности:в противном
случае возможны травмы или
повреждение системы.
193)Слишком высокий уровень
громкости может представлять
опасность.Следует устанавливать
уровень громкости,не заглушающий
внешние звуки(например,гудки,
сирены автомобилей скорой
помощи,полиции и т.п.).
ПРЕДУПРЕЖДЕНИЕ
94)Производите очистку передней
панели и поверхности дисплея
только мягкой,чистой,сухой
антистатической тканью.
Применение моющихи полирующих
средств может привести к
повреждению поверхности панели.
Не пользуйтесь спиртом,бензином и
ихпроизводными.
95)Не используйте дисплей как
подставку под носители с присоской
или с клейкой поверхностью для
внешнихнавигационныхприборов,
смартфонов или т.п.
285

Uconnect™ Radio

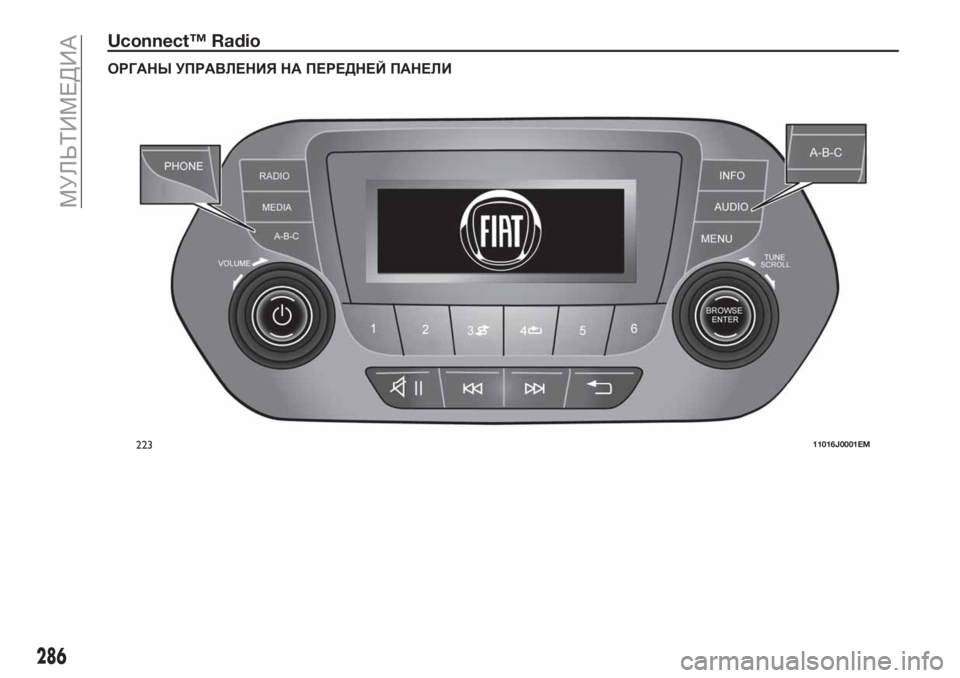

ОРГАНЫ УПРАВЛЕНИЯ НА ПЕРЕДНЕЙ ПАНЕЛИ
22311016J0001EM
286
МУЛЬТИМЕДИА

СВОДНАЯ ТАБЛИЦА КНОПОК УПРАВЛЕНИЯ НА ПЕРЕДНЕЙ ПАНЕЛИ
Кнопка Функции Режим
Зажигание Кратковременное нажатие кнопки
Выключение Кратковременное нажатие кнопки
Регулировка громкости Вращение ручки по/против часовой стрелки
Включение/выключение звука(Без звука/Пауза)Кратковременное нажатие кнопки
Выход из режима выбора/возврат к предыдущему
окнуКратковременное нажатие кнопки
BROWSE/ENTERПросмотр списка,настройка радиостанции или
выбор предыдущей/следующей звуковой дорожкиВращение ручки по/против часовой стрелки
Подтверждение функции,отображаемой на
дисплееКратковременное нажатие кнопки
ИНФОВыбор режима показа("Радио", "Медиа")Кратковременное нажатие кнопки
ТЕЛЕФОН
(*)Доступ к режиму"Телефон"(для моделей/рынков,
для которых это предусмотрено)Кратковременное нажатие кнопки
AUDIO
(*)Доступ к функциям настройки и регулировке звука Кратковременное нажатие кнопки
МЕНЮДоступ к менюнастроек/Телеинформационной
системеКратковременное нажатие кнопки
MEDIAВыбор источника: USBилиAUX (где
предусмотрено)Кратковременное нажатие кнопки
RADIOДоступ к режиму"Радио"Кратковременное нажатие кнопки
1-2-3-4-5-6Занесение в память текущей радиостанции Продолжительное нажатие кнопки
Вызов сохраненной в памяти радиостанции Кратковременное нажатие кнопки
A-B-CВыбор блока предварительных настроек радио
или выбор нужной буквы каждого спискаКратковременное нажатие кнопки
(*) (для исполнений/рынков,где предусмотрено)
287

Кнопка Функции Режим
Поиск предыдущей радиостанции или выбор
предыдущего трекаUSBКратковременное нажатие кнопки
Сканирование низких частот до освобождения
кнопки/ускоренной перемотки трека назад на
носителеUSBПродолжительное нажатие кнопки
Поиск последующей радиостанции или выбор
последующего трекаUSBКратковременное нажатие кнопки
Сканирование высоких частот до освобождения
кнопки/ускоренная перемотка трека вперед на
носителеUSBПродолжительное нажатие кнопки
Обычное воспроизведение треков,записанных на
носителеUSBКратковременное нажатие кнопки
Повтор трека,записанного на носителеUSBКратковременное нажатие кнопки
288
