FIAT TIPO 5DOORS STATION WAGON 2020 Руководство по эксплуатации и техобслуживанию (in Russian)

ВНИМАНИЕ!
189)Для шин с индексом скорости"Q"максимально допустимая скорость движения составляет160км/ч;с индексом"Т"
она не должна превышать190км/ч;с индексом"Н"она не должна превышать210км/ч при строгом соблюдении
ограничений скорости,указанныхв правилахдорожного движения.
190)Если используются зимние шины с индексом скорости ниже указанного в техническом паспорте,не превышайте
максимальную скорость,равную указанному индексу.
191)Если автомобиль оснащен запасным колесом с меньшими,чем обычное колесо размерами(с шинами17и18
дюймов поставляется запасное колесо16дюймов)или докаткой,соблюдайте приведенные ниже указания.Аварийное
колесо в комплекте(для исполнений и рынков,где это предусмотрено)предназначено только для данного автомобиля.
Не устанавливать его на автомобиляхдругой марки и не использовать на данном автомобиле аварийные колеса других
моделей.Указанное запасное колесо или докатка должны использоваться только в чрезвычайныхситуациях.
Применение аварийного колеса должно быть ограничено необходимостью,а скорость не должна превышать80км/час.
На запасном колесе или докатке имеется наклейка оранжевого цвета,на которой приведены основные меры
предосторожности по применению и соответствующие ограничения по ихиспользованию.Ни в коем случае не
снимайте и не закрывайте наклейку.На наклейке на четырехязыкахнаписано:«Внимание!Только для временного
использования!Максимальная скорость80км/час!По возможности заменить на стандартное рабочее колесо.
Не
закрывайте данные инструкции».Категорически запрещается устанавливать колпак на запасное колесо или докатку.С
установленным запасным колесом или докаткой меняются характеристики управления автомобилем.Избегайте резких
ускорений и торможений,резкихповоротов рулевого колеса и вхождений в поворот на скорости.Общий срок службы
запасного колеса составляет3000км.После этого пробега следует заменить шину колеса на другую такого же типа.Ни
в коем случае не устанавливайте обычную шину на диск,предназначенный для аварийного колеса.В самые короткие
сроки следует отремонтировать и вновь установить замененное колесо.Не допускается одновременное использование
двухили более запасныхколес или докаток.Перед установкой крепежныхболтов не наносите на резьбу смазку,это
может привести к ихсамопроизвольному выкручиванию.
259

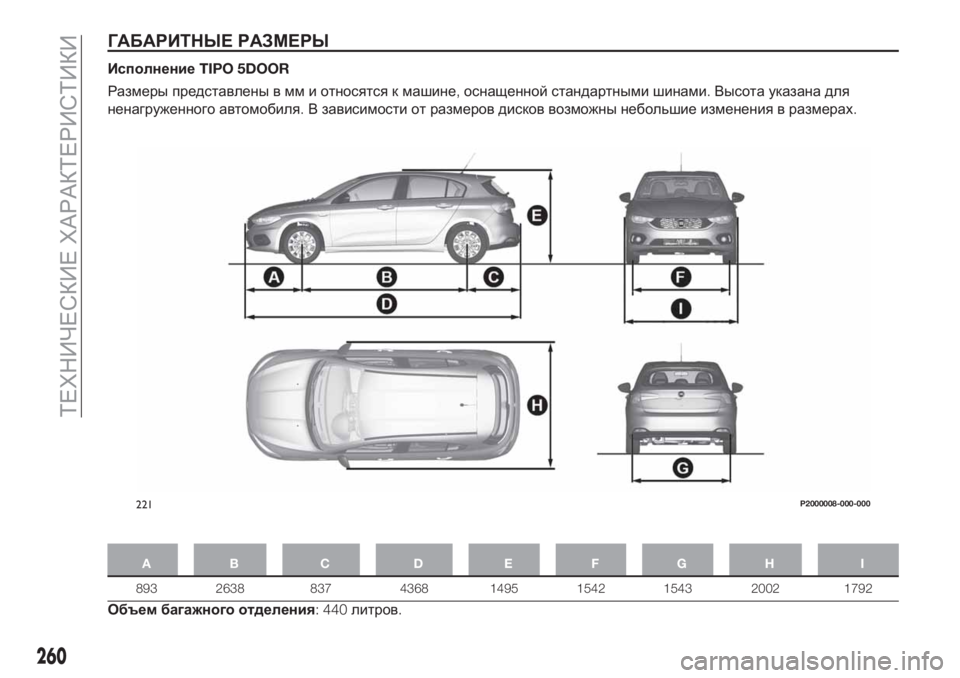

ГАБАРИТНЫЕ РАЗМЕРЫ
ИсполнениеTIPO 5DOOR
Размеры представлены в мм и относятся к машине,оснащенной стандартными шинами.Высота указана для
ненагруженного автомобиля.В зависимости от размеров дисков возможны небольшие изменения в размерах.
AB C D EFGH I
893 2638 837 4368 1495 1542 1543 2002 1792
Объем багажного отделения: 440литров.
221P2000008-000-000
260
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

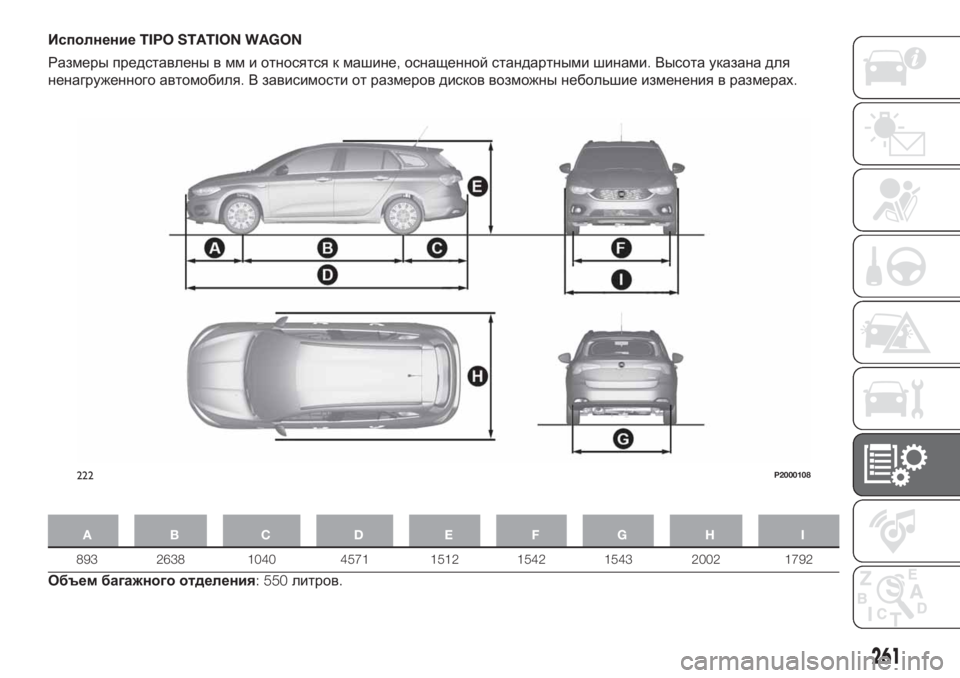

ИсполнениеTIPO STATION WAGON
Размеры представлены в мм и относятся к машине,оснащенной стандартными шинами.Высота указана для
ненагруженного автомобиля.В зависимости от размеров дисков возможны небольшие изменения в размерах.
AB C D EFGH I
893 2638 1040 4571 1512 1542 1543 2002 1792
Объем багажного отделения: 550литров.
222P2000108
261

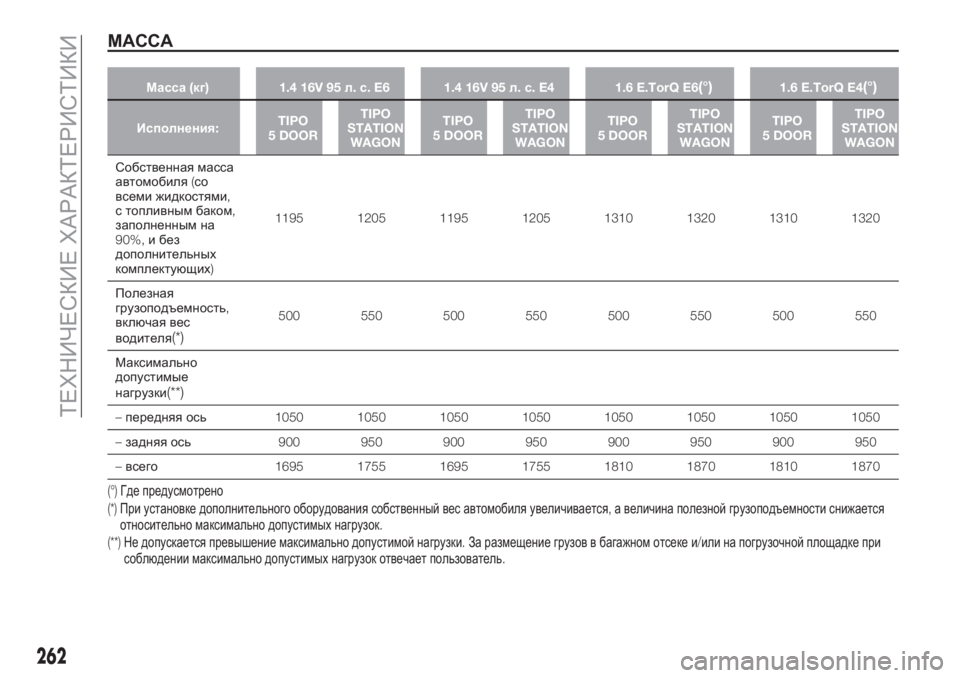

МАССА
Масса(кг) 1.4 16V 95л.с. E6 1.4 16V 95л.с. E4 1.6 E.TorQ E6(°)1.6 E.TorQ E4(°)
Исполнения:TIPO
5 DOORTIPO
STATION
WAGONTIPO
5 DOORTIPO
STATION
WAGONTIPO
5 DOORTIPO
STATION
WAGONTIPO
5 DOORTIPO
STATION
WAGON
Собственная масса
автомобиля(со
всеми жидкостями,
с топливным баком,
заполненным на
90%,и без
дополнительных
комплектующих)1195 1205 1195 1205 1310 1320 1310 1320
Полезная
грузоподъемность,
включая вес
водителя
(*)
500 550 500 550 500 550 500 550
Максимально
допустимые
нагрузки
(**)
–передняя ось1050 1050 1050 1050 1050 1050 1050 1050
–задняя ось900 950 900 950 900 950 900 950
–всего1695 1755 1695 1755 1810 1870 1810 1870
(°)Где предусмотрено
(*)При установке дополнительного оборудования собственный вес автомобиля увеличивается,а величина полезной грузоподъемности снижается
относительно максимально допустимых нагрузок.
(**)Не допускается превышение максимально допустимой нагрузки.За размещение грузов в багажном отсеке и/или на погрузочной площадке при
соблюдении максимально допустимых нагрузок отвечает пользователь.
262
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Масса(кг) 1.4 16V 95л.с. E6 1.4 16V 95л.с. E4 1.6 E.TorQ E6(°)1.6 E.TorQ E4(°)
Исполнения:TIPO
5 DOORTIPO
STATION
WAGONTIPO
5 DOORTIPO
STATION
WAGONTIPO
5 DOORTIPO
STATION
WAGONTIPO
5 DOORTIPO
STATION
WAGON
Максимальная
нагрузка
комбинированного
автомобиля
(автомобиль+
прицеп)
(***)
2895 2955 2895 2955 2610 2670 2610 2670
Допустимая
буксируемая
нагрузка
-прицеп с
тормозами1500 1500 1500 1500 1100 1100 1100 1100
–прицеп без
тормозов500 500 500 500 500 500 500 500
Максимальная
нагрузка на
тягово–сцепное
устройство(прицеп
с тормозами)60 60 60 60 60 60 60 60
Максимальная
нагрузка на крышу
(****)55 75 55 75 55 75 55 75
(°)Где предусмотрено
(***)Ни в коем случае не превышайте значение максимальной нагрузки комбинированного автомобиля:максимальная буксируемая нагрузка
допускается,только если она не превышает максимальнуюнагрузку комбинированного автомобиля.
(****)Указанное значение включает вес багажных дуг.
263

Масса(кг) 1.4 T-jet 120л.с. 1.4 T-jet 120л.с.СНГ
Исполнения:TIPO 5 DOOR TIPO STATION
WAGONTIPO 5 DOOR TIPO STATION
WAGON
Собственная масса
автомобиля(со всеми
жидкостями,с
топливным баком,
заполненным на90%,
и без дополнительных
комплектующих)1275 1305 1310 1320
Полезная
грузоподъемность,
включая вес
водителя
(*)
500 550 500 550
Максимально
допустимые
нагрузки
(**)
–передняя ось1050 1050 1050 1050
–задняя ось900 950 900 950
–всего1775 1855 1810 1870
Максимальная
нагрузка
комбинированного
автомобиля
(автомобиль+прицеп)
(***)
2975 3055 3010 3070
(*)При установке дополнительного оборудования собственный вес автомобиля увеличивается,а величина полезной грузоподъемности снижается
относительно максимально допустимых нагрузок.
(**)Не допускается превышение максимально допустимой нагрузки.За размещение грузов в багажном отсеке и/или на погрузочной площадке при
соблюдении максимально допустимых нагрузок отвечает пользователь.
(***)Ни в коем случае не превышайте значение максимальной нагрузки комбинированного автомобиля:максимальная буксируемая нагрузка
допускается,только если она не превышает максимальнуюнагрузку комбинированного автомобиля.
264
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Масса(кг) 1.4 T-jet 120л.с. 1.4 T-jet 120л.с.СНГ
Исполнения:TIPO 5 DOOR TIPO STATION
WAGONTIPO 5 DOOR TIPO STATION
WAGON
Допустимая
буксируемая нагрузка
-прицеп с тормозами1500 1500 1500 1500
–прицеп без тормозов500 500 500 500
Максимальная
нагрузка на
тягово–сцепное
устройство(прицеп с
тормозами)60 60 60 60
Максимальная
нагрузка на крышу
(****)55 75 55 75
(****)Указанное значение включает вес багажных дуг.
265

Масса(кг) 1.3 Multijet 95л.с.1.6 Multijet 120л.с. / 1.6 Multijet 120л.с. ECO /
1.6 Multijet 115л.с.(°°)/ 1.6 Multijet 115л.с.
ECO(°°)
Исполнения: TIPO 5 DOORTIPO STATION
WAGONTIPO 5 DOORTIPO STATION
WAGON
Собственная масса
автомобиля(со всеми
жидкостями,с
топливным баком,
заполненным на90%,
и без дополнительных
комплектующих)1300 / 1290
(°°)1320 / 1300(°°)1320 /1295(°°)1390 / 1320(°°)
Полезная
грузоподъемность,
включая вес
водителя
(*)
500 550 500 550
Максимально
допустимые
нагрузки
(**)
–передняя ось1050 1050 1050 1050
–задняя ось900 950 900 950
–всего
1800 / 1790
(°°)1870 / 1850(°°)1820 / 1795(°°)1940 / 1870(°°)
(°°)Исполнения для отдельных рынков
(*)При установке дополнительного оборудования собственный вес автомобиля увеличивается,а величина полезной грузоподъемности снижается
относительно максимально допустимых нагрузок.
(**)Не допускается превышение максимально допустимой нагрузки.За размещение грузов в багажном отсеке и/или на погрузочной площадке при
соблюдении максимально допустимых нагрузок отвечает пользователь.
266
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Масса(кг) 1.3 Multijet 95л.с.1.6 Multijet 120л.с. / 1.6 Multijet 120л.с. ECO /
1.6 Multijet 115л.с.(°°)/ 1.6 Multijet 115л.с.
ECO(°°)
Исполнения: TIPO 5 DOORTIPO STATION
WAGONTIPO 5 DOORTIPO STATION
WAGON
Максимальная
нагрузка
комбинированного
автомобиля
(автомобиль+прицеп)
(***)
3000 / 2990(°°)3070 / 3050(°°)3020 / 2995(°°)3140 / 3070(°°)
Допустимая
буксируемая нагрузка
-прицеп с тормозами1500 1500 1500 1500
–прицеп без тормозов500 500 500 500
Максимальная
нагрузка на
тягово–сцепное
устройство(прицеп с
тормозами)60 60 60 60
Максимальная
нагрузка на крышу
(****)55 75 55 75
(°°)Исполнения для отдельных рынков
(***)Ни в коем случае не превышайте значение максимальной нагрузки комбинированного автомобиля:максимальная буксируемая нагрузка
допускается,только если она не превышает максимальнуюнагрузку комбинированного автомобиля.
(****)Указанное значение включает вес багажных дуг.
267

Масса(кг)1.6 Multijet 120л.с. / 1.6 Multijet 120л.с. ECO
автоматическая коробка передач с двойным
сцеплением1.6 Multijet 115л.с.
(°°)/ 1.6 Multijet 115л.с.
ECO(°°)автоматическая коробка передач с двойным
сцеплением
Исполнения:TIPO 5 DOOR TIPO STATION
WAGONTIPO 5 DOOR TIPO STATION
WAGON
Собственная масса
автомобиля(со всеми
жидкостями,с
топливным баком,
заполненным на90%,
и без дополнительных
комплектующих)1390 / 1320
(°°)1400 / 1350(°°)1390 / 1320(°°)1400 / 1350(°°)
Полезная
грузоподъемность,
включая вес
водителя
(*)
500 550 500 550
Максимально
допустимые
нагрузки
(**)
–передняя ось1050 1050 1050 1050
–задняя ось900 950 900 950
–всего
1890 / 1820
(°°)1950 / 1900(°°)1890 / 1820(°°)1950 / 1900(°°)
(°°)Исполнения для отдельных рынков
(*)При установке дополнительного оборудования собственный вес автомобиля увеличивается,а величина полезной грузоподъемности снижается
относительно максимально допустимых нагрузок.
(**)Не допускается превышение максимально допустимой нагрузки.За размещение грузов в багажном отсеке и/или на погрузочной площадке при
соблюдении максимально допустимых нагрузок отвечает пользователь.
268
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
