179)Выхлопная система сильно
нагревается,поэтому во избежание
возгорания не паркуйте автомобиль
на воспламеняющихся материалах.
Даже трава и сухие листья могут
воспламениться при контакте с
нагретой выхлопной системой.Не
паркуйте и не эксплуатируйте
автомобиль там,где выхлопная
система может соприкасаться с
воспламеняющимися материалами.
ПРЕДУПРЕЖДЕНИЕ
79)Рекомендуется проводить
техобслуживание автомобиля в
сервисныхцентрахFiat.Для
самостоятельного проведения
обычныхпериодическихпроверок и
мелкихопераций техобслуживания
автомобиля рекомендуется
использовать соответствующий
инструмент,оригинальные запчасти
и необходимые эксплуатационные
жидкости.Запрещается выполнять
на автомобиле какие бы то ни было
операции при отсутствии
необходимого опыта.80)Неправильное техобслуживание
автомобиля,его невыполнение или
невыполнение операций по ремонту
(если они необходимы)может
привести к необходимости
дорогостоящего ремонта,а также к
повреждениям другихкомпонентов
или отрицательно сказаться на
эксплуатационныхкачествах
автомобиля.Немедленно выполните
проверку неисправностей в
сервисном центреFiat.
81)Автомобиль заправлен
эксплуатационными жидкостями,
необходимыми для защиты его
характеристик,срока службы и для
удлинения интервалов ТО.Не
используйте химические вещества
для очистки этихкомпонентов,
поскольку они могут повредить
двигатель,коробку передач или
систему климат-контроля.Такие
повреждения не покрываются
гарантией на автомобиль.При
необходимости промывки
неисправной детали используйте
специализированные средства.
82)Чрезмерное или недостаточное
количество масла приводит к
повреждению двигателя.Следите за
уровнем масла.83)Требуйте,чтобы в автомобиль
заливались только одобренные
производителем охлаждающие
жидкости и смазочные вещества,
пригодные для конкретной системы
кондиционирования автомобиля.
Некоторые не одобренные
производителем охлаждающие
жидкости легко воспламеняются и
могут взорваться,создав опасность
получения травм.Использование не
одобренныхпроизводителем
охлаждающих жидкостей и
смазочныхматериалов может
негативно отразиться на
эффективности системы и привести
к дорогостоящему ремонту.
84)В системе кондиционирования
используется охлаждающая
жидкость под высоким давлением:
во избежание получения травм и
поломки системы долив
охлаждающей жидкости,а также
любое вмешательство,
подразумевающее отсоединение
шлангов,следует производить в
сервисном центреFiat.
239

85)В исполненияхс каталитическим
конвертером категорически
запрещается использование бензина
с содержанием свинца.Бензин,
содержащий свинец,может
непоправимым образом повредить
каталитический конвертер,свести к
нулю функцию уменьшения
вредныхвыбросов,значительно
снизить эксплуатационные
характеристики двигателя и даже
нанести ему непоправимый вред.
Если двигатель не работает
должным образом,особенно в
случае его нерегулярныхпусков или
при снижении его рабочих
характеристик,незамедлительно
обратитесь в сервисный центрFiat.
Некорректная или слишком долгая
работа двигателя может привести к
перегреву каталитического
конвертера,следствием чего может
стать поломка конвертера или
самого двигателя.
86)Использование неподходящего
трансмиссионного масла снижает
качество работы коробки передач
и/или провоцировать не
являющиеся нормой вибрации
коробки передач.ПОДНЯТИЕ АВТОМОБИЛЯ
При необходимости поднять
автомобиль обращайтесь в
сервисные центрыFiat,которые
оснащены рычажными
подъемниками или гаражными
домкратами.
Точки подъема автомобиля
обозначены на боковых сторонах
символами
(как показано на
РИС. 217 ).
КОЛЕСА И ШИНЫ
180) 181) 182) 183) 184)
ЦЕПИ ПРОТИВОСКОЛЬЖЕНИЯ
87)
Использование цепей
противоскольжения9мм
допускается на шинах с
маркировкой205/55 R16и
195/65 R15.
На шинах225/45 R17можно
использовать цепи толщиной7мм.
На шины225/40 R18 92W XLнельзя
устанавливать цепи.
Предупреждения
Использование цепей
противоскольжения регулируется
нормами,действующими в стране
эксплуатации автомобиля.В
некоторых странах шины с
обозначениемM+S (Mud and Snow -
грязь и снег)считаются зимними,
поэтому их использование
равнозначно применениюцепей
противоскольжения.
Цепи противоскольжения должны
устанавливаться только на шины
передних колес.
После прохождения нескольких
десятков метров проверьте степень
натяжения цепей.
217P2000005-000-000
240
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УХОД

ПРЕДУПРЕЖДЕНИЕ Установка
цепей противоскольжения на шины
с нестандартными размерами
может повредить автомобиль.
ПРЕДУПРЕЖДЕНИЕ
Использование шин разного
размера или типа(например, M+S,
зимние шины и проч.)на передней и
задней осях может поставить под
угрозу управляемость автомобилем
с риском потери контроля и стать
причиной ДТП.
ВНИМАНИЕ!
180)Устойчивость автомобиля на
дороге зависит также от
правильного давления накачки шин.
181)Слишком низкое давление
вызывает перегрев шины,что может
стать причиной ее серьезных
повреждений.
182)Не переставляйте
однонаправленные шины
крест-накрест с правой стороны
автомобиля на левую и наоборот.
Шины такого типа позволяют лишь
переставлять колеса с передней оси
на заднюю и наоборот,сохраняя
сторону ихустановки на
автомобиле.183)Не перекрашивайте диски из
легкого сплава с применением
технологий,требующихихнагрева
до температуры выше150 °C,так как
это может ухудшить механические
свойства дисков.
184)Вождение автомобиля с
полностью или частично спущенной
шиной небезопасно и может
привести к непоправимым
повреждениям шины.
ПРЕДУПРЕЖДЕНИЕ
87)С установленными цепями
противоскольжения скорость
движения автомобиля должна быть
умеренной и не превышать50км/ч.
Избегайте попадания колес в
выбоины на дороге,не наезжайте на
ступени и тротуарные бордюры.
Избегайте движения на дальние
расстояния по незаснеженным
дорогам с надетыми цепями
противоскольжения,чтобы не
повредить автомобиль и дорожное
покрытие.
ТОРМОЗА
Автомобиль оснащен четырьмя
механическими датчиками износа
тормозных колодок,по одному на
каждый узел колеса(для
исполнений с дисковыми тормозами
–для каждого колеса)и двумя
механическими датчиками износа
тормозных колодок только для
передних колес(для исполнений с
барабанными тормозами–для
задних колес).
Когда прокладки тормозов
приближаются к изношенному
состоянию,при нажатии на педаль
тормоза слышен легкий свист.
Данное оповещение подается в
течение примерно100км
(километраж варьируется в
зависимости от стиля вождения и от
типа маршрута).
В данном случае можно продолжать
движение с соблюдением
осторожности.
Однако,необходимо как можно
быстрей обратиться на станцию
техобслуживанияFiatдля замены
изношенных тормозных колодок.
241

КУЗОВ
СОХРАННОСТЬ КУЗОВА
Лакокрасочное покрытие
88)
6)
В случае появления истираний или
глубоких царапин сразу же
выполните необходимый ремонт во
избежание появления ржавчины.
Уход за лакокрасочным покрытием
заключается в мойке,
периодичность которой зависит от
условий эксплуатации и
окружающей среды.Например,в
местности с повышенным
загрязнением окружающей среды
или при движении по дорогам,
обработанным солевыми
составами,рекомендуется более
частая мойка автомобиля.
Некоторые части автомобиля могут
иметь матовое лакокрасочное
покрытие.Для сохранения его
свойств автомобиль нуждается в
особом уходе:см.предупреждения
в конце этого параграфа
89)
Правильная мойка автомобиля:
для мойки автомобиля на
станциях автоматической мойки
снимите с крыши антенну;
если для мойки автомобиля
применяются паровые аппараты
или аппараты высокого давления,
расстояние между ними и кузовом
должно быть не менее40см во
избежание повреждений или
деформаций.Длительный застой
воды может повредить автомобиль;
намочите кузов струей воды под
низким давлением;
обработайте кузов губкой,
смоченной в слабом мыльном
растворе,часто ополаскивая губку;
тщательно ополосните кузов
водой и высушите его струей
воздуха или замшей.
Во время сушки особое внимание
обращайте на труднодоступные
места(дверные проемы,капот,
вокруг фар и т.д.),в которых чаще
всего застаивается вода.Не мойте
автомобиль после стоянки под
прямыми солнечными лучами или
при горячем капоте двигателя.Это
может повредить блеск
лакокрасочного покрытия.
Наружные пластмассовые детали
необходимо мыть так же,как и сам
автомобиль.ПРЕДУПРЕЖДЕНИЯ
По возможности не паркуйте
автомобиль под деревьями,так как
их смолистые выделения придают
лакокрасочному покрытиютусклый
вид и повышают вероятность
возникновения коррозии.
Помет птиц необходимо смывать
немедленно и тщательно,поскольку
содержащаяся в нем кислота
особенно агрессивна к
лакокрасочному покрытию.
Стекла
Пользуйтесь специальными
составами и чистыми тряпками,
чтобы не поцарапать стекло или не
нарушить его прозрачность.
ПРЕДУПРЕЖДЕНИЕ Во избежание
повреждения электрических
нагревателей на внутренней
стороне заднего стекла осторожно
протирайте внутреннюю
поверхность стекла в направлении
нагревательных элементов.
242
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УХОД

Передние фары
Пользуйтесь мягкой влажной,ане
сухой тряпкой,смоченной в воде с
автомылом.
ПРЕДУПРЕЖДЕНИЕ Никогда не
использовать ароматические
вещества(напр.,бензин)или кетоны
(напр.,ацетон)для очистки
пластиковых рассеивателей
передних фар.
ПРЕДУПРЕЖДЕНИЕ Если для
очистки применяется водяная
пушка,держите струюводы на
расстоянии не менее20см от фар.
Моторный отсек
В конце каждого зимнего сезона
тщательно мойте моторный отсек;
следите,чтобы прямые струи воды
не попадали на электронные блоки
управления и на приводы
стеклоочистителей ветрового
стекла.Эта операция должна
выполняться в специализированных
мастерских.
ПРЕДУПРЕЖДЕНИЕ Во время
мойки моторного отсека двигатель
должен быть холодным,а ключ в
замке зажигания должен
находиться в положенииSTOP.
После окончания мойки автомобиля
убедиться,что разнообразные
защитные элементы(резиновые
крышки,чехлы и т.п.)не
повреждены или сняты.
ПРЕДУПРЕЖДЕНИЕ
88)Для сохранения декоративных
характеристик лакокрасочного
покрытия не рекомендуется
использовать абразивные и/или
полирующие средства для ухода за
автомобилем.89)
Во время мойки автомобиля на
автоматическихстанцияхизбегать
применения валиков и/или щеток.
Мойте автомобиль только вручную с
помощью средств с нейтральнымPHи
затем вытирайте его увлажненной
замшей.Для ухода за автомобилем не
пользуйтесь абразивными и/или
полирующими средствами.Птичий
помет нужно смывать немедленно и
тщательно,т.к.содержащаяся в нем
кислота особенно агрессивна.По
возможности не оставляйте
автомобиль под деревьями;
немедленно смывайте смолистые
выделения растительного
происхождения,т.к.после того,как они
высохнут,для ихудаления могут
потребоваться абразивные и/или
полирующие средства.Применение
такихсредств категорически не
рекомендуется в связи с тем,что они
нарушают характерную матовость
лакокрасочного покрытия.Для очистки
ветрового и заднего стекол не
пользуйтесь моющей жидкостью для
стекол в чистом виде;ее необходимо
развести водой по меньшей мере на
50%.Моющая жидкость для стекол в
чистом виде должна использоваться,
только когда этого требуют
температурные условия окружающей
среды.
243

ПРЕДУПРЕЖДЕНИЕ
6)Моющие средства загрязняют
природные воды.Мойку автомобиля
нужно выполнять только в специально
отведенныхдля этого местах,
должным образом оснащенныхдля
сбора и очистки моющихжидкостей.
САЛОН
185) 186) 187)
Периодически проверяйте степень
чистоты внутри салона,в том числе
под ковриками,которые могут
вызывать окисление металла.
СИДЕНЬЯ И ЧАСТИ С ТКАНЕВЫМ
ПОКРЫТИЕМ
Для удаления пыли пользуйтесь
мягкой щеткой или пылесосом.Для
чистки нетканевых покрытий
рекомендуется пользоваться
смоченной в воде щеткой.
Очищайте сиденья губкой,
смоченной в водном растворе
нейтрального моющего средства.
КОЖАНЫЕ СИДЕНЬЯ(если предусмотрено)
Удаляйте сухие загрязнения чуть
влажной замшей или тряпкой,
сильно не нажимая.
Пятна от жидкостей или жира
удаляйте сухой впитывающей
тряпкой,не протирая сиденья с
нажимом.Затем протрите кожу
мягкой тряпкой или замшей,
смоченной в воде с нейтральным
моющим средством.При наличии
устойчивых пятен пользуйтесь
специальными составами,
внимательно изучив инструкции по
их применению.
ПРЕДУПРЕЖДЕНИЕ Никогда не
пользуйтесь спиртом.Проверьте,
чтобы используемые составы не
содержали спирт и его производные
даже в низкой концентрации.
ПЛАСТМАССОВЫЕ И
ОБЛИЦОВАННЫЕ ДЕТАЛИ
САЛОНА
90)
Проводите обычнуючистку
пластмассовых деталей салона по
возможности тряпкой из
микрофибры,смоченной в водном
растворе нейтрального
неабразивного моющего средства.
Для удаления жирных или
трудноудаляемых пятен
используйте специальные составы
без содержания растворителей,не
изменяющие внешний вид и цвет
очищаемых деталей.
Для удаления пыли пользуйтесь
тряпкой из микрофибры,смоченной
в воде.Не рекомендуется
пользоваться для этого бумажными
салфетками,от которых на
поверхностях остаются волокна.
244
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УХОД

ЧАСТИ,ОБЛИЦОВАННЫЕ КОЖЕЙ(если предусмотрено)
Для очистки этих компонентов
пользуйтесь только водой и
нейтральным мылом.Ни в коем
случае не используйте спирт или
составы на спиртовой основе.
Перед тем,как пользоваться
специальными веществами для
очистки салона автомобиля,
убедитесь,что в них нет спирта
и/или составов на спиртовой
основе.
ВНИМАНИЕ!
185)Для чистки салона автомобиля
запрещается использовать
легковоспламеняющиеся вещества,
так как смеси на основе
углеводородов или очищенный
бензин.В ходе очистки при трении
могут возникать электростатические
разряды,которые могут стать
причиной возгорания.
186)Не храните в автомобиле
аэрозольные баллончики:они могут
взорваться.Не допускайте нагрева
аэрозольныхбаллончиков до
температуры выше50 °C.В жаркую
погоду температура в салоне может
значительно превысить это
значение.187)Поверхность пола под
педальным механизмом не должна
иметь никакихпрепятствий.
Проверьте,чтобы коврики были
всегда хорошо расправлены и не
мешали нажатию педалей.
ПРЕДУПРЕЖДЕНИЕ
90)Не пользуйтесь спиртом,
бензином и ихпроизводными для
очистки стекол на приборной
панели.
245

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
В данном разделе представлены
данные,таблицы,графики и вся
необходимая информация по
устройству и работе автомобиля.
Данная информация адресована
любителям,техникам,а также
всем,кто желает досконально
изучить свой автомобиль.
ИДЕНТИФИКАЦИОННЫЕ
ДАННЫЕ.................247
ДВИГАТЕЛЬ...............249
КОЛЕСА.................252
ГАБАРИТНЫЕ РАЗМЕРЫ.....260
МАССА..................262
ЗАПРАВКА...............270
ЭКСПЛУАТАЦИОННЫЕ
ЖИДКОСТИ И СМАЗОЧНЫЕ
МАТЕРИАЛЫ..............275
РАБОЧИЕ ХАРАКТЕРИСТИКИ. .280
РАСХОД ТОПЛИВА–
ВЫБРОСCO ..............281
ПОЛОЖЕНИЯ ОБ
УТИЛИЗАЦИИ АВТОМОБИЛЯ
В КОНЦЕ СРОКА СЛУЖБЫ. . . .282
246
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

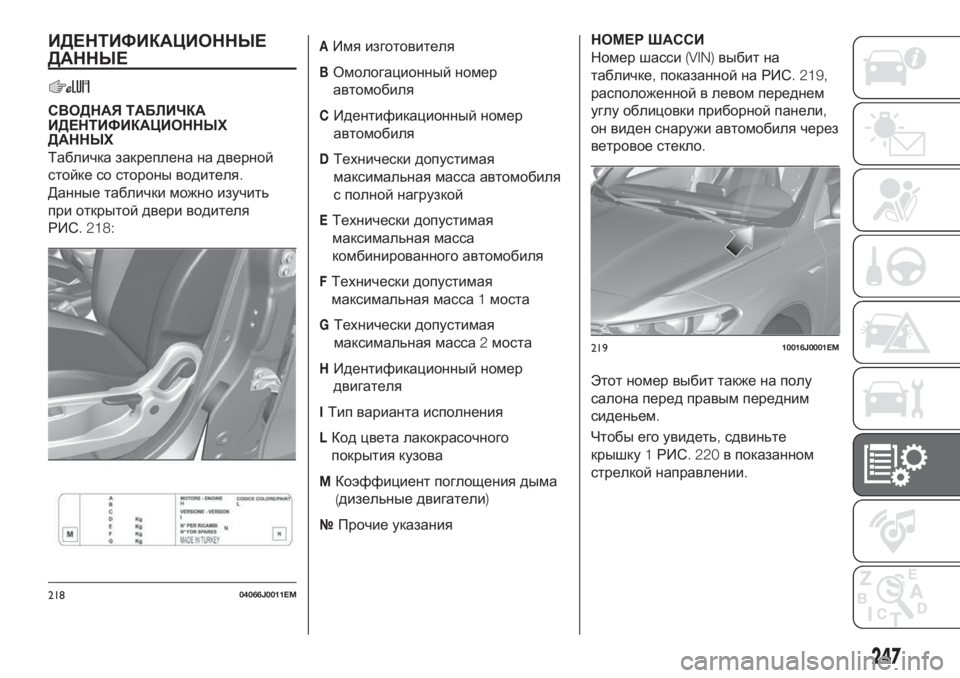

ИДЕНТИФИКАЦИОННЫЕ
ДАННЫЕ
СВОДНАЯ ТАБЛИЧКА
ИДЕНТИФИКАЦИОННЫХ
ДАННЫХ
Табличка закреплена на дверной
стойке со стороны водителя.
Данные таблички можно изучить
при открытой двери водителя
РИС. 218:
AИмя изготовителя
BОмологационный номер
автомобиля
CИдентификационный номер
автомобиля
DТехнически допустимая
максимальная масса автомобиля
с полной нагрузкой
EТехнически допустимая
максимальная масса
комбинированного автомобиля
FТехнически допустимая
максимальная масса1моста
GТехнически допустимая
максимальная масса2моста
HИдентификационный номер
двигателя
IТип варианта исполнения
LКод цвета лакокрасочного
покрытия кузова
MКоэффициент поглощения дыма
(дизельные двигатели)
№Прочие указанияНОМЕР ШАССИ
Номер шасси(VIN)выбит на
табличке,показанной на РИС. 219,
расположенной в левом переднем
углу облицовки приборной панели,
он виден снаружи автомобиля через
ветровое стекло.
Этот номер выбит также на полу
салона перед правым передним
сиденьем.
Чтобы его увидеть,сдвиньте
крышку1РИС. 220в показанном
стрелкой направлении.
21804066J0011EM
21910016J0001EM
247

Маркировка включает:
Тип автомобиля
Серийный(порядковый)номер
шасси.
МАРКИРОВКА ДВИГАТЕЛЯ
Маркировка выбита на блоке
цилиндров и включает тип и
заводской номер двигателя.
220P2000047-000-000
248
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
